CI-96Z 硬件设计 FAQ¶

本页用于整理 CI-96Z 相关的硬件设计问题。

CI-96Z模块是否支持插拔式连接？¶

问题描述：

希望了解CI-96Z1&2模块的金手指设计是否支持插拔式使用，以及是否有对应的插槽可以购买。

解决方案：

CI-96Z1&2模块需要通过焊接方式集成到电路板上，不支持插拔式连接。

• 模块设计为焊接固定，并非为插拔使用
• 目前没有配套的金手指插槽可供购买
• 如需更换模块，建议设计可拆卸的连接方案或使用转接板

注意事项：

• 设计PCB时需预留焊接位置和布线空间
• 焊接时应注意防静电保护，避免损坏模块

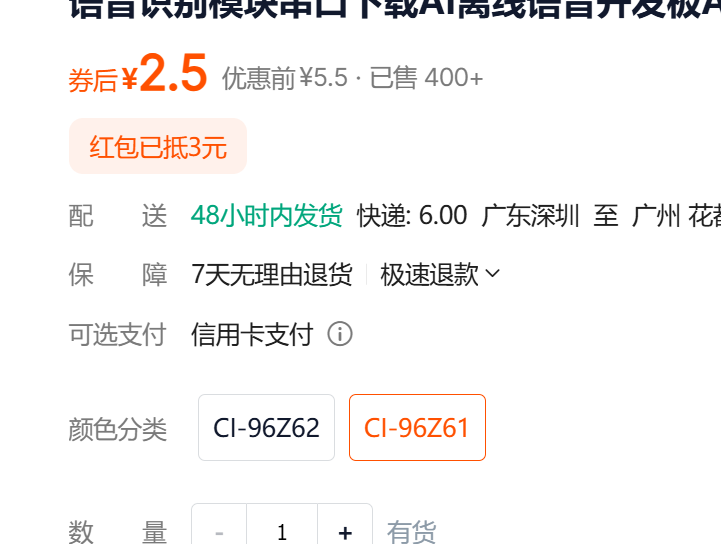

CI-96Z61/62的金手指接口如何安装？¶

问题描述：

需要了解CI-96Z61/62模组的金手指接口安装方式，是否可以竖直焊接或像邮票孔一样贴装在PCB上。

解决方案：

接口类型：金手指接口

安装方式说明：

1. 竖直焊接

   • 可以将金手指接口竖直焊接在PCB上
   • 类似内存条的安装方式
   • 需要预留对应的插槽

2. 贴装方式

   • 不支持直接像邮票孔一样贴装
   • 金手指设计用于插接连接
   • 贴装可能导致接触不良

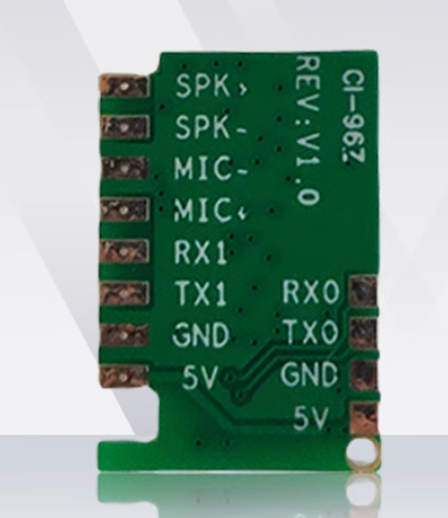

接口定义：

引脚说明：

• 音频接口：SPK+、SPK-（喇叭输出）
• 麦克风接口：MIC+、MIC-（麦克风输入）
• 串口通信：RX0/TX0、RX1/TX1
• 电源接口：5V、GND
• 版本标识：REV:V1.0

PCB设计建议：

1. 连接器方案

   • 设计对应插槽，支持插拔
   • 推荐使用板对板连接器
   • 便于生产维护

2. 焊接方案

   • 设计金手指焊接焊盘
   • 留意焊接温度控制
   • 避免虚焊和短路

3. 注意事项

   • 确保金手指与PCB对齐
   • 控制焊锡用量，避免桥连
   • 焊接后进行电气测试

优缺点对比：

注意事项：

• 金手指接口设计主要用于插接
• 不推荐直接贴装方式
• 生产时根据需求选择合适方案
• 确保接口定义与原理一致
