JX-12F 硬件设计 FAQ¶

本页用于整理 JX-12F 相关的硬件设计问题。

JX-12F模块技术手册和原理图获取¶

问题描述：

需要获取JX-12F模块的技术手册、原理图和PCB封装资料用于硬件开发。

解决方案：

• 技术手册：访问 https://help.aimachip.com/docs/jx12f 获取完整技术文档
• WiFi相关资料：BL62B相关资料可参考 https://help.aimachip.com/docs/wifi_bl62b/wifi_bl62b-1e9f7jb3imq6u
• 原理图获取：需联系硬件团队提供

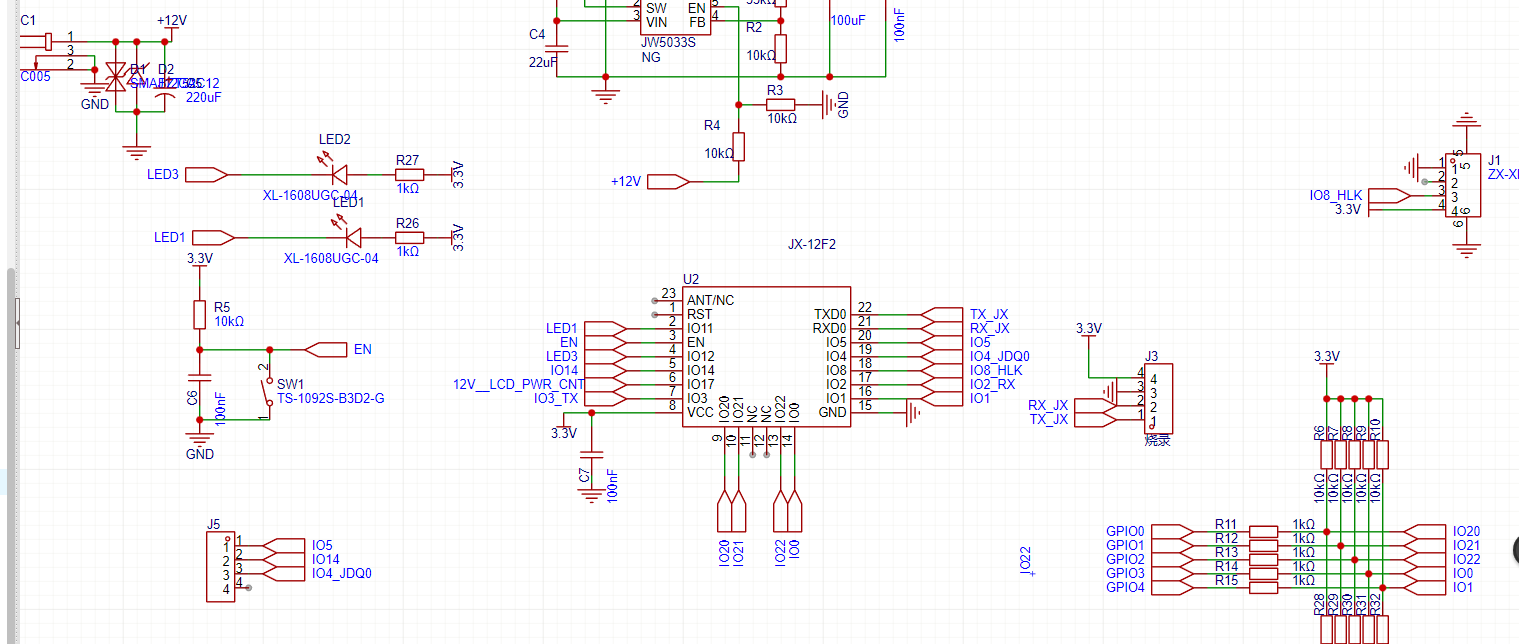

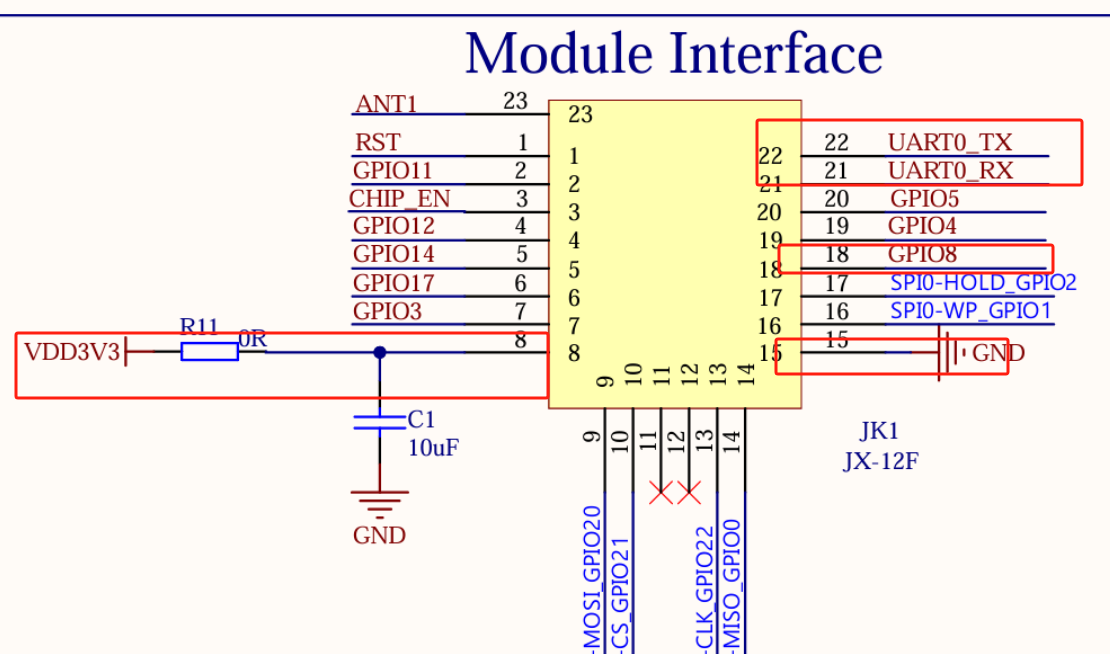

• JX-12F2原理图：JX-12F2模块的原理图展示了主控芯片U2（JX-12F2）、电源电路（+12V和3.3V）、LED指示灯（LED1, LED2, LED3）、按键（SW1）以及多个接口（J1, J3, J5, J22）的详细连接关系

注意事项：

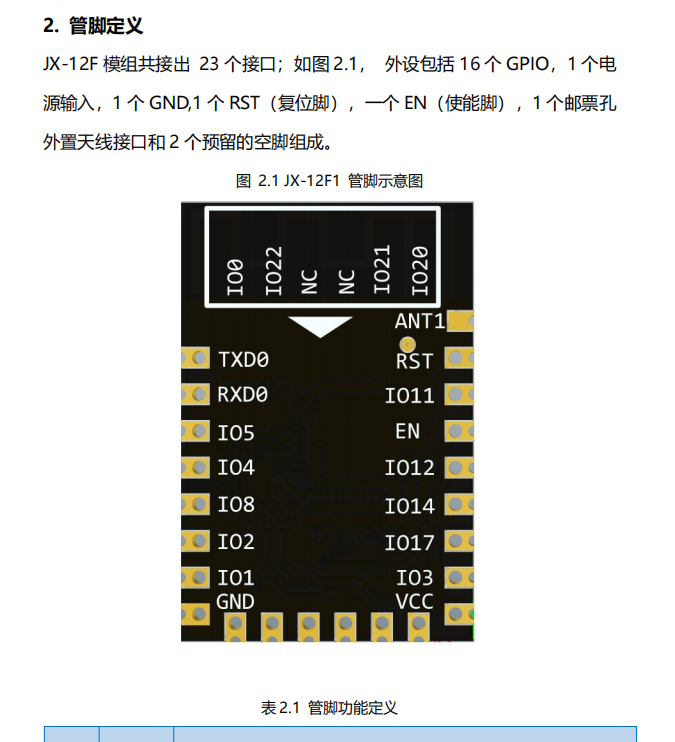

• 技术手册包含引脚定义、电气参数等关键信息
• 原理图需要通过正式渠道申请获取
• PCB封装资料通常包含在技术手册中
• JX-12F2的原理图包含了完整的电源管理和接口连接信息

JX-12F模块与主控单片机的串口通信接线¶

问题描述：

需要了解如何正确连接JX-12F模块与主控单片机以实现串口通信，以及如何区分烧录口和通信口。

解决方案：

引脚功能区分：

• 烧录口（引脚22/23）：专用烧录接口，用于固件下载和日志查看
• 通信口（引脚8/18）：用于与主控MCU进行数据通信

串口连接方法：

1. 推荐使用UART1（串口1）：

   • IO2（引脚18）：RXD，接收数据
   • IO3（引脚8）：TXD，发送数据
   • 连接方式：MCU_TX → IO3，MCU_RX ← IO2

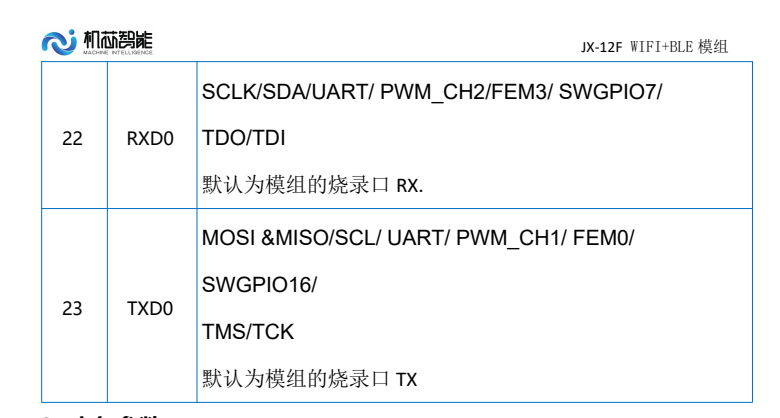

2. UART0（烧录口）说明：

   • 引脚22（RXD0）和引脚23（TXD0）
   • 主要用于控制台日志输出
   • 不推荐用于与主控通信

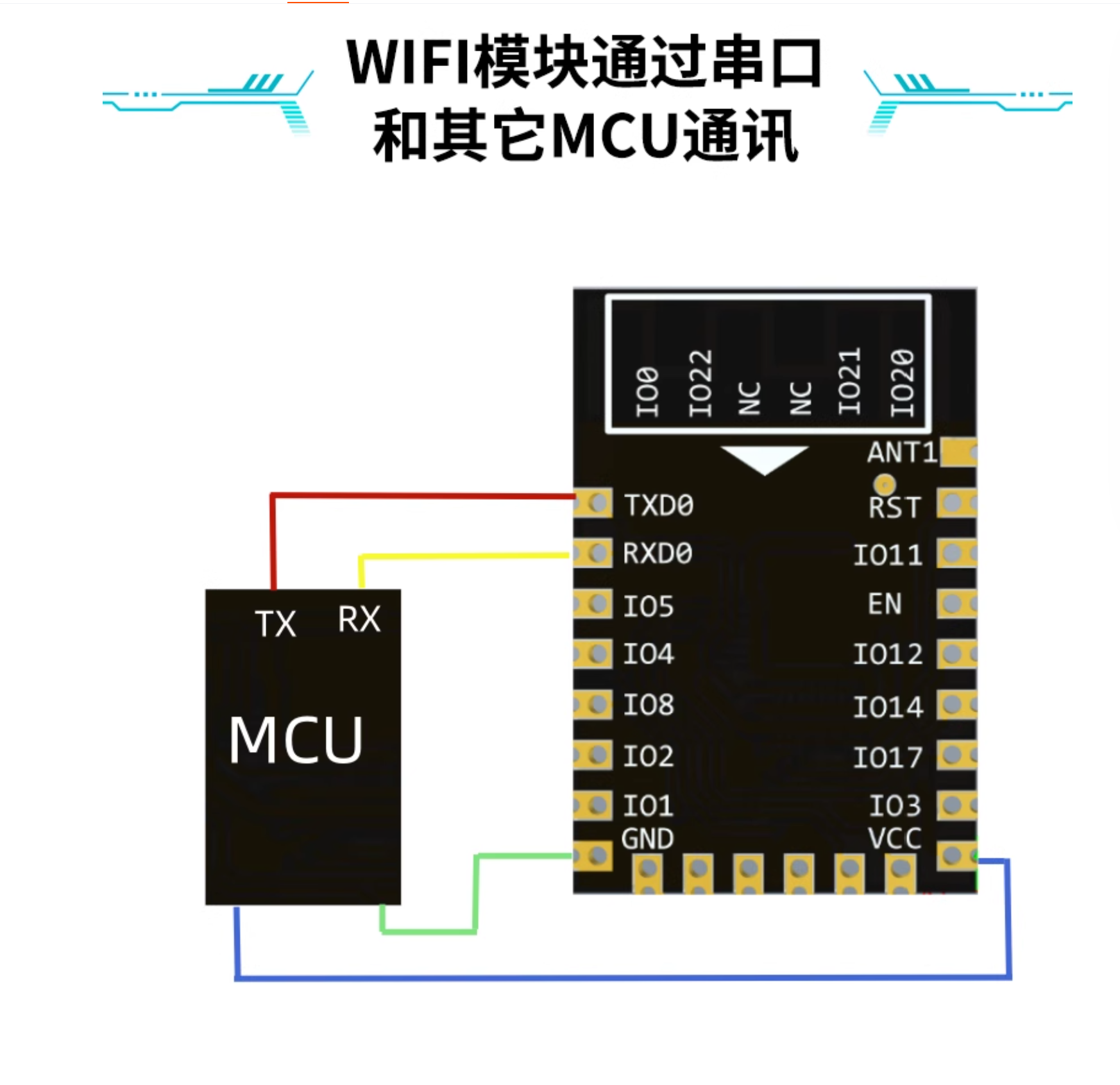

3. 硬件连接示例：

主控MCU    ←→    JX-12F模块
TX (发送)   →    IO3 (UART1_TX)
RX (接收)   ←    IO2 (UART1_RX)
GND        →    GND
VCC        →    VDD (3.3V)

注意事项：

• 必须使用交叉连接：TX接RX，RX接TX
• UART0是控制台专用，用于查看调试日志
• UART1是标准串口，适合与外设通信
• 确保电平匹配（3.3V）
• 连接前确认引脚功能配置正确

如何识别JX-12F模块的板载天线和其他元件？¶

问题描述：

在JX-12F WiFi模块的电路板上无法识别板载天线的具体位置，以及被红圈标记的其他元件类型。

解决方案：

板载天线识别：

1. 天线位置特征：

   • 外观特征：

     • 通常为曲折的铜箔走线
     • 位于PCB边缘或角落
     • 呈现特殊的天线图案形状

   • 常见天线类型：

     • F型天线：F形状的铜箔走线
     • 倒F型天线：类似倒置的F形
     • 曲折型天线：多个弯折的线路
     • 蛇形天线：连续的S形走线

2. JX-12F天线位置：

   • 位于模块特定区域
   • 避开金属元件和屏蔽罩
   • 周围有净空区域，无其他元件

其他元件识别：

1. 电感元件：

   • 通常为方形或圆形封装
   • 颜色多为黑色或深色
   • 丝印标记包含"L"或数字

2. 匹配电容/电阻：

   • 0402或0603等小型封装
   • 用于天线阻抗匹配
   • 位置靠近天线馈点

3. 射频开关/控制器：

   • 较大的IC封装
   • 用于天线切换控制
   • 丝印标记通常为IC编号

识别方法：

1. 查看原理图：

   • 对比官方原理图确认位置
   • 天线通常标记为ANT或ANTENNA

2. 使用万用表测试：

   • 测量与50欧姆阻抗匹配
   • 天线馈点处有特定阻抗

3. 网络分析仪验证：

   • 测量回波损耗（S11参数）
   • 确认天线谐振频率

天线布局要求：

• 天线周围保持15mm净空距离
• 避免金属遮挡
• 远离噪声源
• 保持合适的离地高度

注意事项：

• 板载天线是精密设计的RF元件
• 不要随意修改天线走线
• 外壳设计需考虑天线辐射区域
• 如需更换，使用相同规格的天线

JX-12F2使用线性电源无法正常上电怎么办？¶

问题描述：

使用线性电源3.3V/1A为JX-12F2模块供电时，模块上电异常，电流为0A。

解决方案：

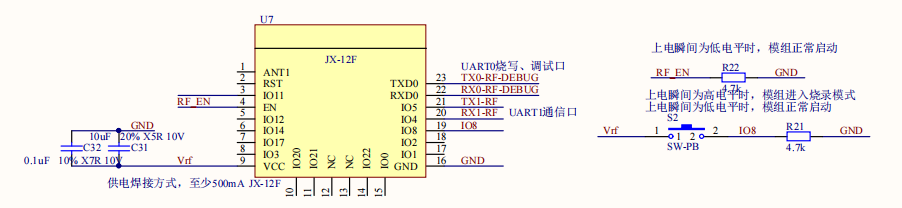

1. EN引脚控制问题：模组内部EN引脚有上拉电阻，外部下拉会导致模块关闭
2. MCU输出配置：推荐使用开漏（Open-Drain）输出模式
3. 启动时序：MCU上电稳定后延时500ms再拉高EN引脚

注意事项：

• 模组内部有EN引脚上拉电阻（约4.7kΩ）
• MCU控制时推荐使用开漏输出模式

JX-12F2的UART0和UART1如何区分使用？¶

串口功能定义：

1. UART0（TXD0/RXD0）：固件烧录口，引脚位置固定
2. UART1（可配置）：与外部MCU通信，可配置到IO4/IO5

使用建议：

• 固件烧录：使用UART0，波特率115200bps
• MCU通信：使用UART1（IO4/IO5）

JX-12F模块支持回流焊吗？¶

解决方案：

JX-12F模块支持机器回流焊。

回流焊温度参数：

• 预热区：140-160°C，持续60-90秒
• 恒温区：180-200°C，持续60-90秒
• 回流区：最高温度235°C，持续40-50秒
• 冷却区：自然冷却，速率控制在2-4°C/秒

注意事项：

• 峰值温度不应超过240°C
• 235°C以上持续时间不超过60秒

JX-12f日志口GPIO7/GPIO16不能作为串口使用怎么办？¶

问题描述：

JX-12f模块的日志口（GPIO7和GPIO16）不能作为串口使用，需要确认是否可以替换为其他串口进行通信。

解决方案：

日志口功能说明：

1. 专用功能限制：

   • GPIO7和GPIO16是专用日志输出口
   • 不支持配置为串口通信功能
   • 仅用于输出调试日志信息

2. 日志格式特点：

   • 输出固定的调试信息
   • 不可自定义输出内容
   • 波特率固定，用户无法调整

替代通信方案：

1. 使用UART1通信：

   • JX-12f支持UART1功能
   • 可通过平台配置为标准串口
   • 支持与其他设备进行数据通信

2. 串口配置方法：

   • 在智能公元平台选择UART1功能
   • 配置对应的引脚作为TX/RX
   • 设置波特率、数据位等参数

3. 其他GPIO口：

   • 除了GPIO7/16外，还有多个GPIO口可用
   • 可选择其他GPIO口配置为串口功能
   • 实现自定义的通信协议

技术建议：

1. 优先选择UART1：

   • UART1是标准通信接口
   • 协议成熟，开发简单
   • 与大多数外设兼容性好

2. 日志口保留：

   • 保留日志口用于调试
   • 开发阶段可查看系统运行状态
   • 量产时可关闭日志输出

3. 硬件连接：

   外设设备 ←→ UART1_TX → JX-12f模块
   外设设备 ←→ UART1_RX ← JX-12f模块


注意事项：

• GPIO7/16是日志专用引脚，无法改为串口使用
• 选择UART1或其他GPIO时需要在平台正确配置
• 通信协议需要外设设备配合开发
• 建议使用标准串口接口，兼容性更好

QA5: CI-03T内部AEC与外部AEC应用¶

问题： CI-03T单MIC方案如何实现回声消除？内部AEC和外部AEC应该如何应用？

解答： CI-03T内部自带了AEC（声学回声消除）算法，但回声消除的效果依赖于参考信号的获取方式。

JX-12F模块的低功耗电流参数和IO中断支持？¶

问题描述：

需要了解JX-12F WiFi+BLE模块在低功耗模式下的电流消耗大小，以及是否支持IO中断检测功能，以便进行低功耗应用设计。

解决方案：

低功耗电流参数：

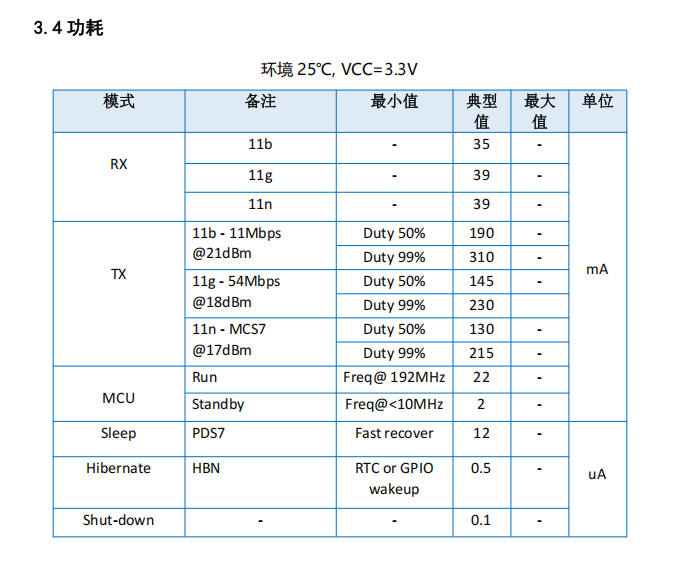

根据JX-12F模块规格书，不同工作模式下的电流消耗如下：

• Hibernate模式：0.1 μA（典型值）
• Sleep模式：0.5 μA（典型值）
• MCU模式：视具体应用而定
• RX模式：视信号强度而定
• TX模式：视发射功率而定

IO中断支持：

• JX-12F模块支持IO中断检测功能
• 可配置多个GPIO引脚为中断输入
• 支持电平触发和边沿触发
• 中断唤醒功能可从低功耗模式快速恢复

功耗优化建议：

1. 合理选择工作模式：

   • 不需要通信时使用Sleep或Hibernate模式
   • 定期唤醒处理数据，然后休眠
   • 使用IO中断触发唤醒，避免轮询

2. 注意功耗限制：

   • 正常工作电流根据使用场景变化
   • 设计系统时需要计算总功耗
   • 实测功耗以实际使用为准

注意事项：

• 规格书中的测试条件为25°C、VCC=3.3V
• 实际功耗受工作环境影响
• IO中断配置需在平台上正确设置
• 建议在硬件设计时预留低功耗测试点

JX-12F模块是否支持MQTT协议？¶

问题描述：

在配置JX-12F模块时，需要在智能公元平台选择通讯协议，询问是否支持MQTT协议以及如何配置使用。

解决方案：

MQTT协议支持：

• JX-12F模块支持MQTT协议

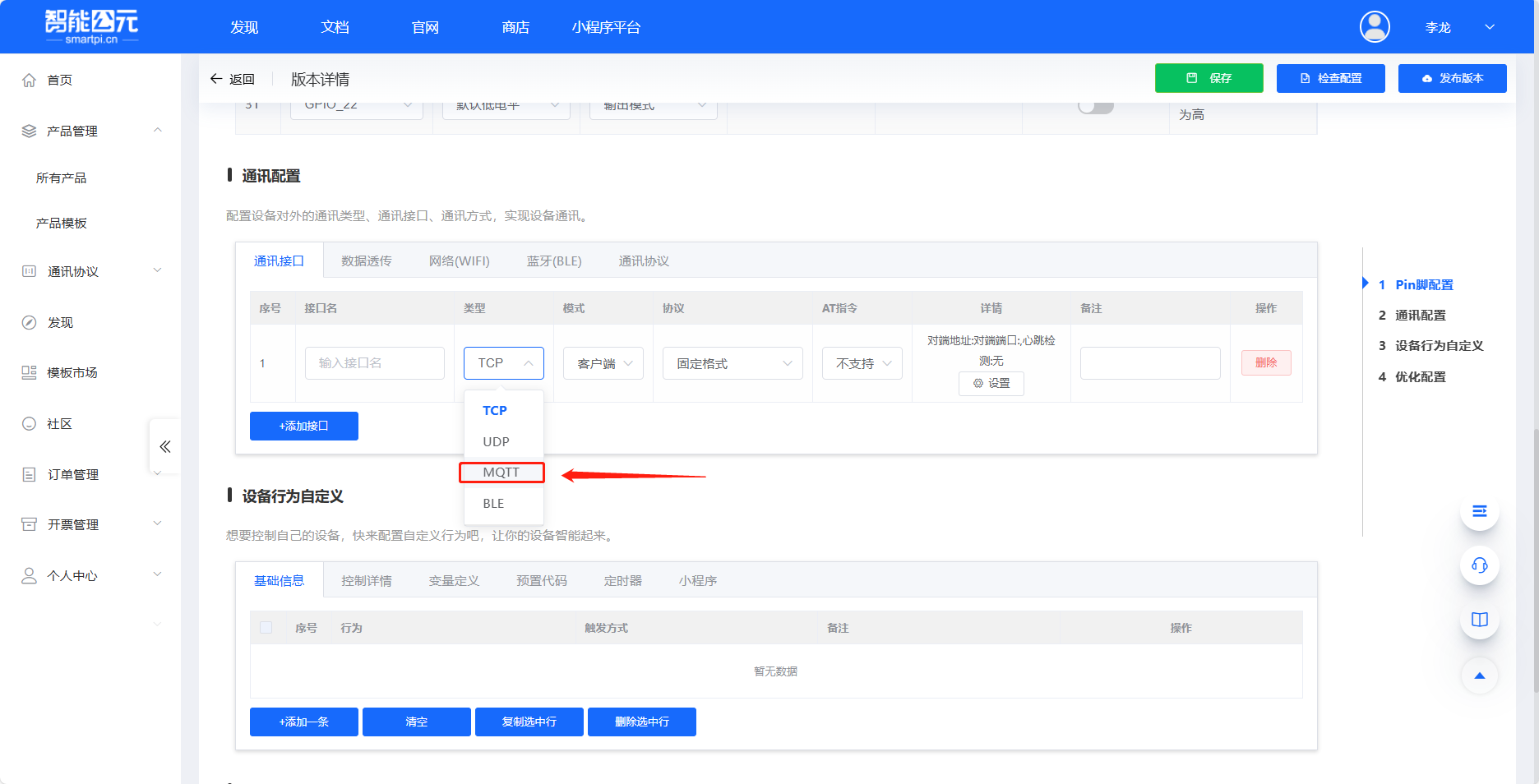

• 可在智能公元平台的"通讯协议"下拉菜单中选择MQTT
• 支持标准的MQTT 3.1.1协议

配置说明：

1. 平台配置：

   • 登录智能公元平台（smartpi.cn）
   • 在通讯配置界面选择MQTT协议
   • 填写MQTT服务器地址、端口、主题等信息

2. 服务选项：

   • 可使用自建的MQTT服务器
   • 也可使用平台提供的MQTT服务
   • 根据实际需求选择合适的服务方案

技术要点：

• MQTT是轻量级的物联网通信协议
• 适合低带宽和不稳定网络环境
• 支持发布/订阅模式，便于设备管理
• 可与多种云端平台集成

注意事项：

• MQTT服务器可能产生服务费用
• 自建服务器需要维护成本
• 配置时确保网络连接正常
• 主题命名建议使用有意义的前缀

JX-12F模块在平台上找不到低功耗配置选项？¶

问题描述：

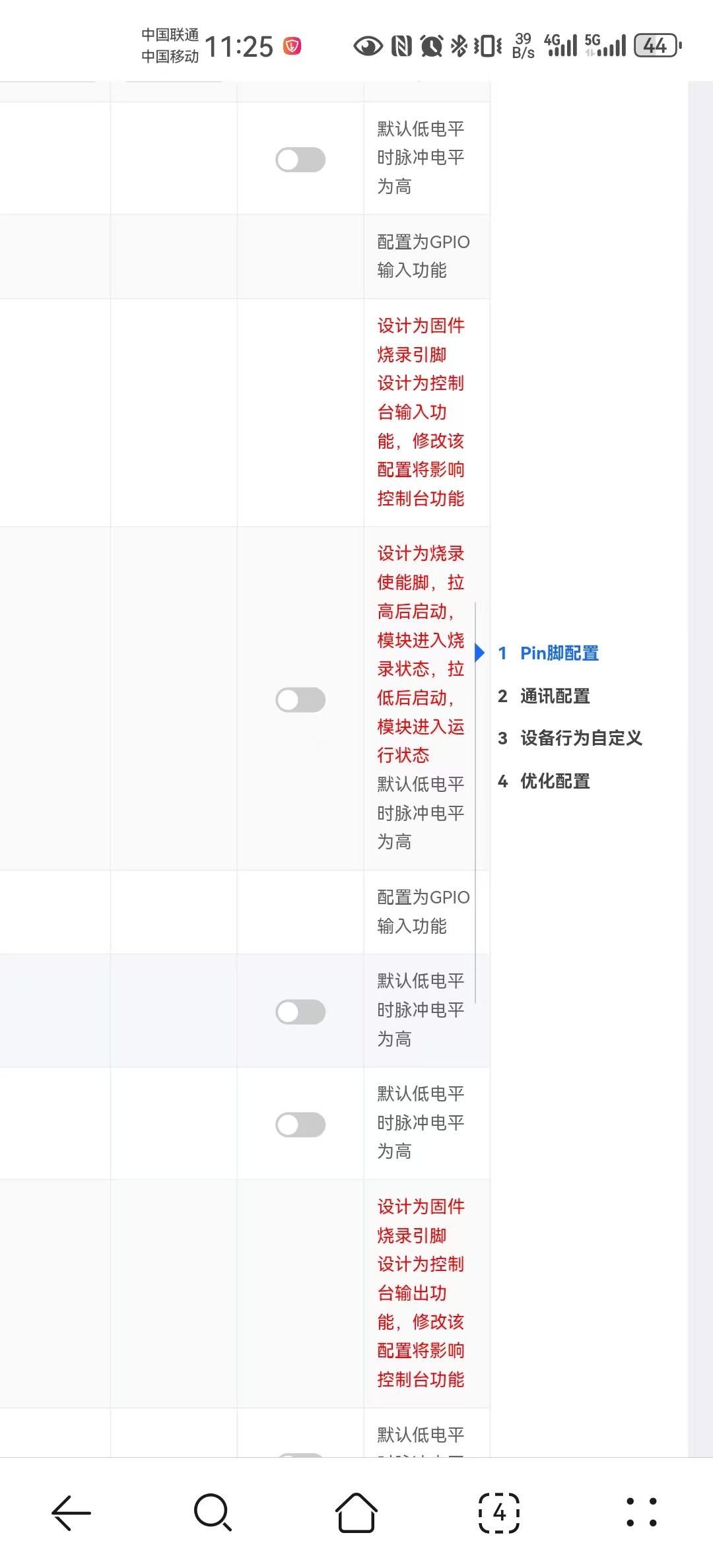

在智能公元平台配置JX-12F模块时，浏览Pin脚配置页面，但没有找到低功耗相关的配置选项，需要了解如何进行低功耗设置。

解决方案：

自动低功耗机制：

• JX-12F模块具有自动进入低功耗的功能
• 当没有网络活动或IO操作时，自动进入Sleep模式
• 不需要在平台上手动配置低功耗选项

功耗说明：

1. 工作电流参考：

   • 不同工作模式电流不同（详见规格书）
   • 实际电流取决于具体应用场景
   • 保持WiFi连接时功耗较高
   • 休眠时功耗最低可达微安级

2. 优化建议：

   • 减少不必要的网络通信
   • 合理设置数据采集间隔
   • 使用IO中断触发，而非轮询
   • 优化WiFi信号强度

实测方法：

• 规格书提供理论值参考
• 实际功耗需要自行测试
• 使用万用表或功耗分析仪测量
• 在实际应用场景下进行测试

注意事项：

• 平台不显示低功耗配置是正常现象
• 模块会根据工作状态自动调节功耗
• 系统设计时应考虑峰值电流
• 电池供电时需要计算续航时间

JX-12F模块如何配置GPIO引脚实现信号检测与控制？¶

问题描述：

需要使用JX-12F模块通过网页端配置GPIO引脚，实现高电平或低电平信号的检测与控制，并将信号发送至后台。

解决方案：

1. GPIO配置方法

• 在智能公元平台直接配置引脚输入输出
• 选择需要的GPIO引脚
• 设置为输入或输出模式

2. 配置步骤

1. 选择引脚功能：

   • 在Pin脚配置页面选择目标GPIO
   • 配置为输入模式（检测信号）
   • 或配置为输出模式（控制信号）

2. 输入检测配置：

   • 设置触发条件（高电平/低电平）
   • 配置触发后的动作
   • 绑定变量或发送消息

3. 输出控制配置：

   • 设置输出电平（高/低）
   • 关联到控制指令
   • 通过网页端或小程序控制

3. 信号传输方案

• 检测到输入信号后，通过TCP/UDP发送到后台
• 后台处理后再发送控制信号
• 实现输入检测→后台处理→输出控制的完整流程

注意事项：

• 网页端配置简单直观，无需编程
• 确保GPIO引脚未被其他功能占用
• 测试时验证信号响应的实时性
• 建议使用官网提供的入门例程学习

JX-12F模块与单片机连接时应选择哪个IO口作为串口通信接口？¶

问题描述：

需要了解JX-12F模块与单片机连接时，应选择哪个IO口作为串口通信接口比较合适。

解决方案：

串口选择建议

• 推荐使用UART1：根据实际应用需求选择合适的串口
• 可选多个串口：JX-12F支持多个串口配置
• 常用选择：一般使用UART1进行通信

串口配置灵活性

• 根据自己需求来选择：串口选择应根据具体应用需求
• 平台配置：在智能公元平台配置所需串口功能
• 引脚映射：不同串口对应不同的GPIO引脚

选择考虑因素

1. 通信速率需求：

   • 高速通信选择支持高波特率的串口
   • 低速通信可选择任意可用串口

2. 引脚可用性：

   • 确认选择的串口引脚未被其他功能占用
   • 检查硬件连接是否方便

3. 兼容性考虑：

   • 与单片机的串口电平匹配
   • 连接线长度和信号完整性

注意事项：

• 串口选择后需要在平台正确配置
• 确保TX/RX交叉连接
• 不同串口可能支持的功能略有差异
• 建议参考技术手册了解各串口特性

JX-12F模块与单片机连接时需要几根线，具体如何连接？¶

问题描述：

需要了解JX-12F模块与单片机连接时所需的线数以及具体的连接方式。

解决方案：

所需连接线数：5根

• 供电两根：VCC（3.3V）和GND
• 串口通讯两根：TXD和RXD（交叉连接）
• 模式转换一根：IO8（烧录/运行模式控制）

具体连接方法：

1. 供电连接：

   • VCC → 3.3V电源正极
   • GND → 电源负极

2. 串口连接：

   • 单片机TX → JX-12F的RXD（引脚18/IO2）
   • 单片机RX ← JX-12F的TXD（引脚8/IO3）

3. 模式控制（IO8）：

   • 正常工作：IO8拉低或悬空
   • 烧录模式：IO8拉高（上电瞬间给3.3V）

硬件连接要求：

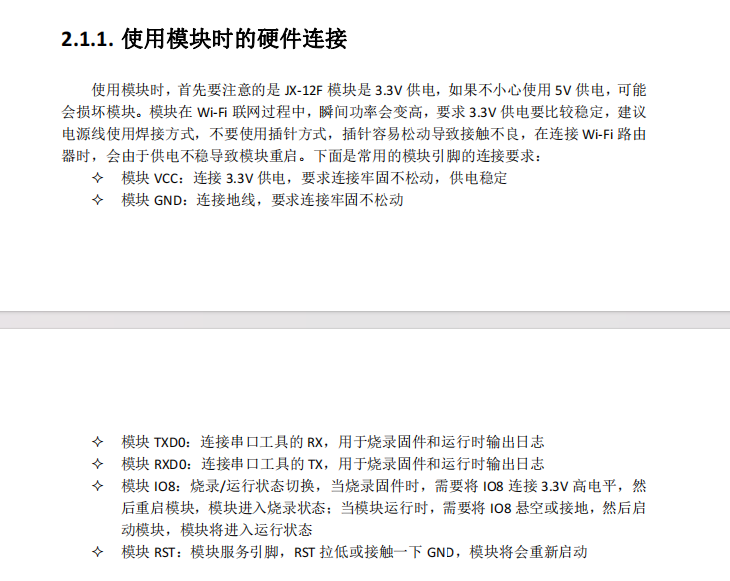

根据技术开发手册，JX-12F模块的硬件连接包括：

• 供电（VCC, GND）：提供模块工作电源
• 串口通讯（TXD0, RXD0）：用于数据传输
• 烧录/运行状态切换（IO8）：控制模块工作模式
• 模块服务复位（RST）：可选，用于模块复位

注意事项：

• IO8仅在烧录时需要拉高，正常工作时保持低电平
• 串口连接必须交叉：TX接RX，RX接TX
• 确保电平匹配，JX-12F工作电压为3.3V
• 如需复位功能，可连接RST引脚到单片机GPIO

JX-12F模块的EN使能管脚需要连接吗？¶

问题描述：

使用JX-12F模块时，EN使能管脚是否需要连接。

解决方案：

可以不连接：

• EN（Enable）使能管脚是可选连接
• 不连接EN管脚模块也能正常工作
• 该管脚用于控制模块的使能状态

EN管脚功能说明：

1. 使能控制：

   • 高电平：模块使能（正常工作）
   • 低电平：模块禁用（低功耗模式）
   • 可用于电源管理

2. 可选功能：

   • 大多数应用场景下可不连接
   • 适合需要精确控制功耗的场景
   • 可悬空处理

应用场景：

不需要连接EN：

• 常规语音控制应用
• 持续工作状态
• 简化设计需求

建议连接EN：

• 电池供电设备
• 需要休眠唤醒功能
• 多模块电源管理系统

注意事项：

• EN管脚内部通常有上拉或下拉
• 不连接时默认为使能状态
• 如需控制功耗，可连接到MCU GPIO

JX-12F模块的蓝牙信号名称是什么？联网时需要用到吗？¶

问题描述：

询问JX-12F模块的蓝牙信号名称是什么，以及在联网时是否需要使用这个名称。

解决方案：

JX-12F是离线语音模块：

• 不支持蓝牙功能
• 不存在蓝牙信号名称
• 联网功能与JX-12F无关

功能确认：

1. 离线识别：

   • JX-12F专注于离线语音识别
   • 无需联网即可工作
   • 不包含蓝牙通信模块

2. 可能的混淆：

   • 可能与JX-B5C混淆（支持蓝牙）
   • 或误认为其他带WiFi/蓝牙的模块

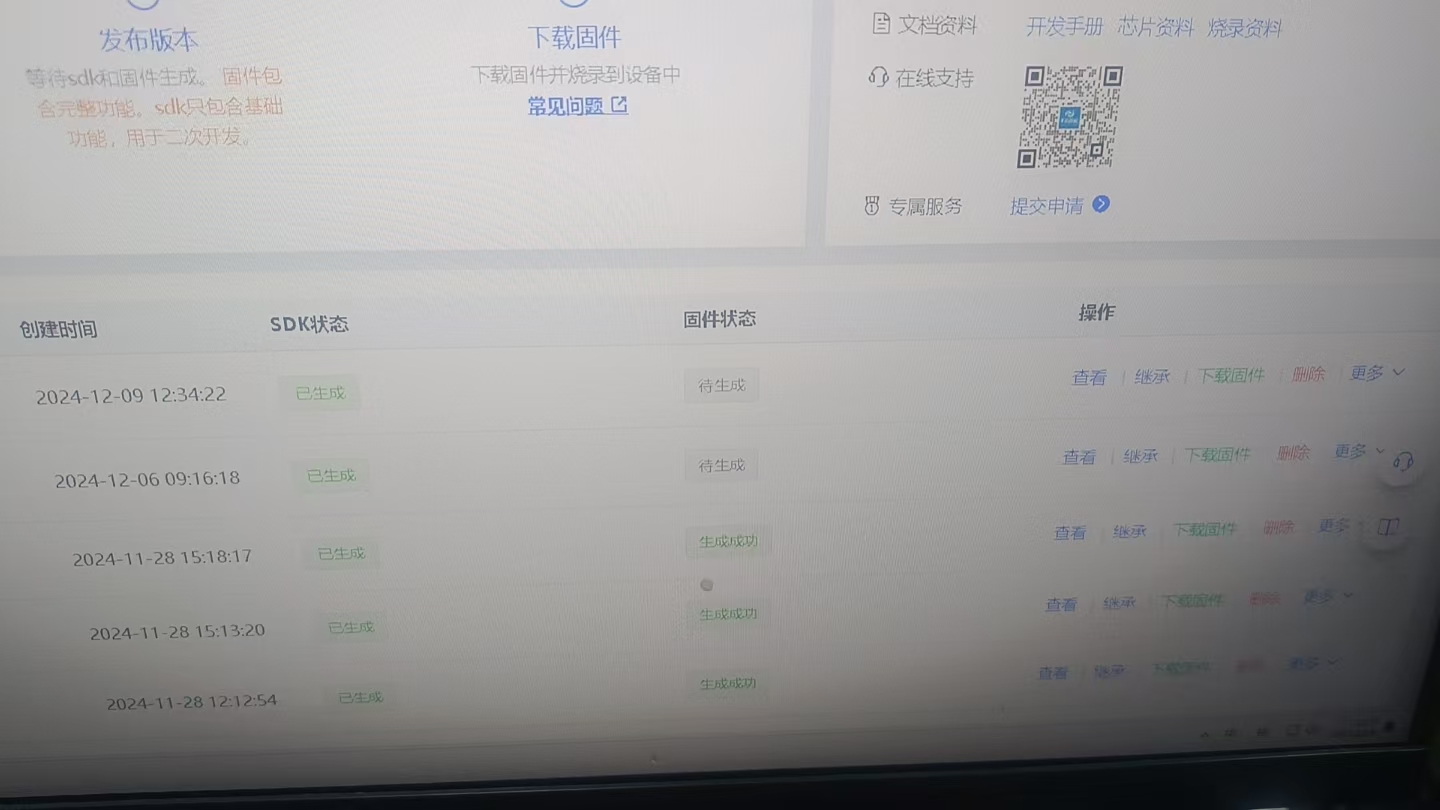

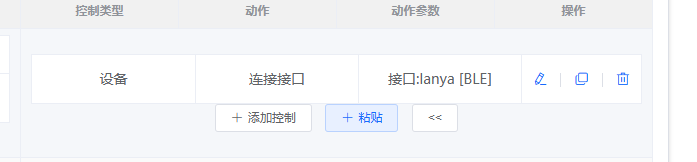

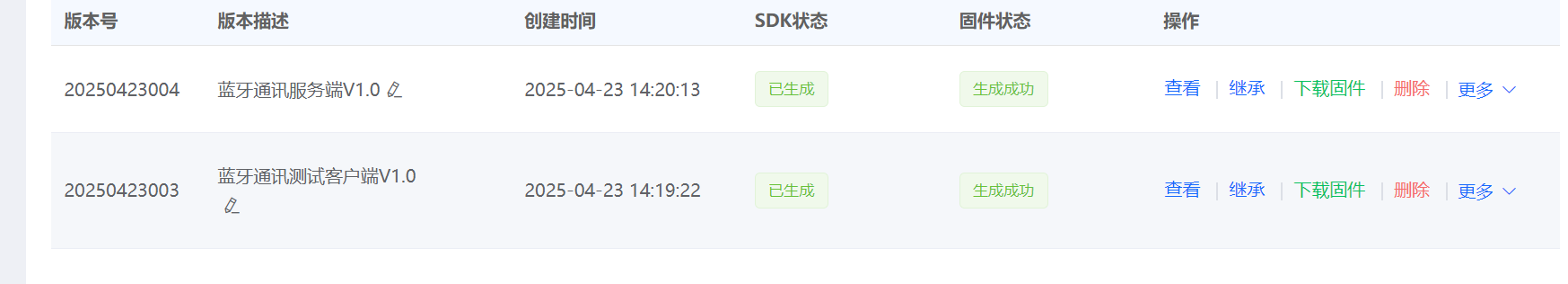

固件生成界面，与蓝牙信号名称无关

选型建议：

• 如需蓝牙功能，选择其他型号
• JX-B5C：支持蓝牙音乐播放
• 确认产品需求后再选型

注意事项：

• JX-12F是纯离线语音模块
• 不产生蓝牙信号，无需搜索连接
• 如需联网功能，需配合其他模块
• 选型时仔细阅读产品规格

JX-12F的EN使能管脚需要连接吗？¶

问题描述：

询问使用JX-12F模块时，EN（Enable）使能管脚是否需要连接。

解决方案：

EN使能管脚可以不连接，具体说明如下：

• 可选连接：EN引脚是模块使能控制，可以不接
• 默认状态：不连接时模块默认使能工作
• 控制功能：连接后可通过高低电平控制开关

使用建议：

• 一般应用直接悬空或接高电平
• 如需控制模块开关可连接到MCU
• 不需要开关控制时保持悬空状态

注意事项：

• EN引脚内部可能有上拉或下拉电阻
• 具体设计请参考模块规格书
• 不影响模块正常功能使用

JX-12F模块的蓝牙信号名称是什么？¶

问题描述：

询问JX-12F模块的蓝牙信号名称，以及联网时是否需要使用。

解决方案：

JX-12F是纯离线语音模块，不具备蓝牙功能：

• 无蓝牙功能：JX-12F不支持WiFi或蓝牙连接
• 离线工作：所有语音处理在本地完成
• 无需联网：不需要搜索蓝牙信号

选型建议：

• 如需蓝牙功能，选择其他型号
• JX-B5C：支持蓝牙音乐播放
• 确认产品需求后再选型

注意事项：

• JX-12F是纯离线语音模块
• 不产生蓝牙信号，无需搜索连接
• 如需联网功能，需配合其他模块
• 选型时仔细阅读产品规格

JX-12F模块是否支持5V供电？¶

问题描述：

需要确认JX-12F模块是否有5V供电版本，以及如何解决5V单片机串口与模块之间的电平兼容问题。

解决方案：

供电规格说明：

• JX-12F模块没有5V供电版本
• 模块工作电压：3.3V（不支持5V直接供电）

5V系统兼容方案：

1. 电平转换电路：

使用电平转换芯片实现5V与3.3V之间的转换：

• 推荐使用TXS0108E、TXB0108等双向电平转换芯片
• 或使用简单的电阻分压电路（仅适用于低速信号）

2. 串口连接方案：

5V单片机    ←→    电平转换    ←→    JX-12F模块
TX (5V)   →    转换为3.3V   →    RX (3.3V)
RX (5V)   ←    转换为5V    ←    TX (3.3V)
GND        →                →    GND

3. 串联电阻方案：

对于低速串口通信（如9600bps），可使用：

• 在TX线上串联100Ω电阻
• 利用JX-12F内部保护二极管进行电平钳位
• 仅适用于低频通信场景

注意事项：

• 不能直接将5V信号连接到JX-12F模块
• 5V供电会损坏模块
• 建议使用专用电平转换芯片确保可靠性
• 设计前务必参考模块规格书中的电气参数

JX-12F1如何选择外置天线？¶

问题描述：

在使用金属外壳设备时遇到信号屏蔽问题，需要通过外置天线解决，并询问关于天线接口类型（IPEX二代）、阻抗匹配（50Ω）和增益（dBi）等技术选型要求。

解决方案：

1. 天线接口类型

• JX-12F1使用IPEX二代座接口（母头）
• IPEX一代接口可以兼容插入
• 选购时注意接口匹配

2. 天线参数要求

• 阻抗：50欧姆（越接近50越好）
• 接口：IPEX-2代或兼容的1代接口
• 频段：WiFi 2.4GHz专用天线
• 增益：越高越好（建议5dBi以上）

3. 信号屏蔽解决方案

• 金属外壳会屏蔽WiFi信号
• 使用磁吸或粘贴式外置天线
• 将天线引出并贴在设备外壳外侧
• 确保天线朝向路由器方向

4. 天线安装注意事项

• 天线与屏蔽壳接触无影响
• 转动天线贴到屏蔽壳属于正常现象
• 确保天线连接牢固，避免松动

注意事项：

• 市面上IPEX二代天线供应较少
• IPEX一代天线可作为替代选择
• 高增益天线可显著改善信号接收能力
• 定制JX-12F1模组可获得标准天线接口

JX-12F1天线座与屏蔽壳接触是否正常？¶

问题描述：

JX-12F1模块的天线头在转动时会贴到旁边的屏蔽壳上，担心这种接触会影响信号传输。

解决方案：

• 接触无影响：天线头与屏蔽壳接触属于正常现象
• 设计考虑：模块设计时已考虑此情况
• 信号传输：不会影响WiFi信号正常传输
• 使用建议：正常使用，无需特殊处理

注意事项：

• 确保天线连接牢固即可
• 天线接口为IPEX二代座
• 定期检查天线连接状态

JX-12F模块尺寸与外壳如何适配？¶

问题描述：

JX-12F2 WiFi模块长度为55.09mm，在有限的外壳空间内安装时会顶住上方的舵机，需要解决尺寸适配问题。

解决方案：

1. 模块尺寸确认

• 标准长度：55.09mm（含排针）
• 移除一侧排针后：约52.19mm
• 宽度：约15mm（需考虑排针宽度）
• 高度：约5mm（不含元件）

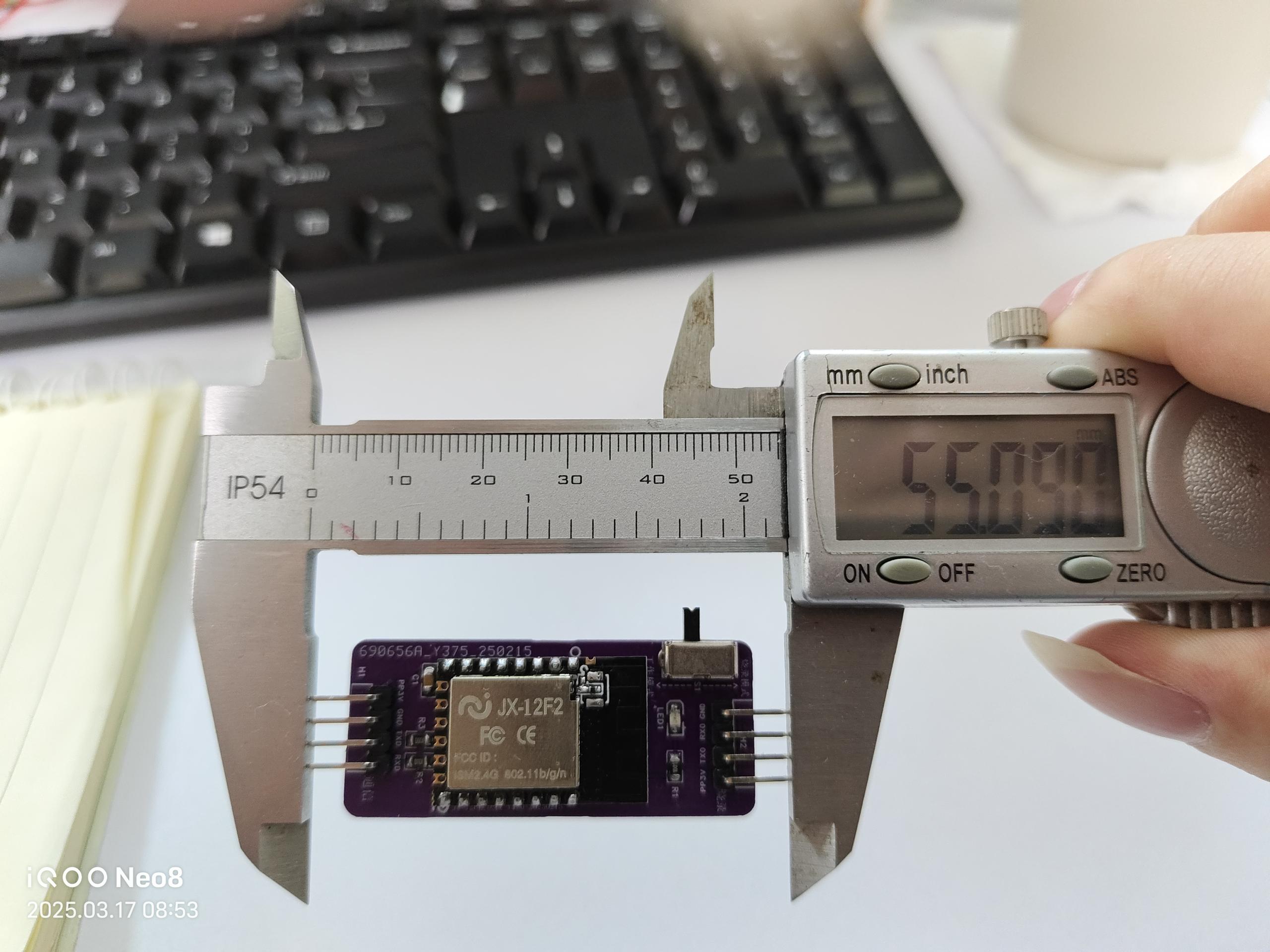

JX-12F2模块实际长度55.09mm

2. 空间优化方案

• 方案一：模块倾斜安装

  • 将模块以斜角方式安装
  • 降低有效高度占用
  • 适合内部空间狭小的产品

• 方案二：PCB布局调整

  • 将4P排母向内移动
  • 靠近PCB边缘放置
  • 减少对整体空间的占用

• 方案三：外壳加宽

  • 增加外壳内部宽度
  • 保持模块水平安装
  • 可能影响外观设计

3. 替代安装方案

• 使用外壳卡扣固定
  • 在外壳上设计模块卡槽
  • 通过杜邦线连接到PCB
  • 安装一次即可，后续维护方便
  • 需要适当长度的连接线

4. 设计建议

• 内部空间规划：约8.5×5×4cm（长×宽×高）
• 考虑尾部舵机占用的高度空间
• 留出线缆弯曲半径（至少10mm）

注意事项：

• WiFi模块比蓝牙模块更宽，需特别注意宽度
• 移除排针会影响模块稳定性
• 倾斜安装可能影响信号质量
• 外壳修改优先于PCB修改
• 建议制作3D打印样件验证方案

JX-12F模块安装有哪些创新方案？¶

问题描述：

需要为JX-12F模块寻找更多安装方案，特别是当内部空间受限时的创新解决方案。

解决方案：

1. 外壳卡扣固定方案

• 设计理念：模块外置，通过连接线与PCB通信

• 实现方式：

  • 在外壳内侧设计专用卡槽
  • 模块通过卡扣固定
  • 使用公对母杜邦线连接
  • 优点：完全释放内部空间
  • 缺点：仅初次安装较麻烦

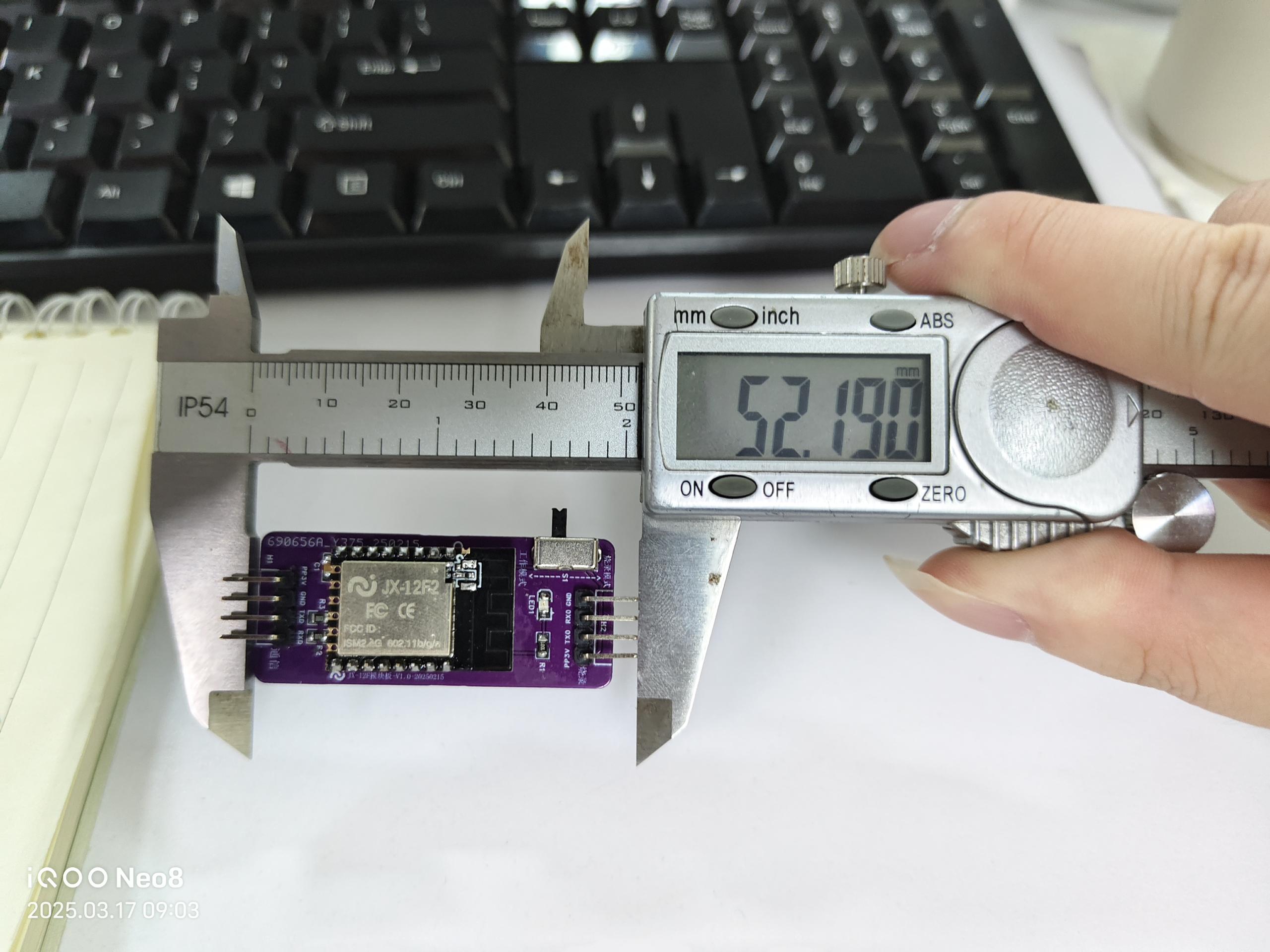

移除一侧排针后长度仍为52.19mm

2. 安装注意事项

• 连接线选择：使用稍长的杜邦线，便于插拔
• 线缆管理：合理规划走线，避免缠绕
• 固定方式：确保卡扣牢固，避免松动
• 维护考虑：虽然初次麻烦，但后续维护方便

3. 其他可行方案

• 柔性PCB转接板：使用软板连接，可弯曲适应空间
• 模块平放：将排针弯折90度使模块平贴PCB
• 分体式设计：将WiFi部分独立出来，仅天线外置

4. 方案选择建议

• 优先级1：如果允许外观改动，选择外壳加宽
• 优先级2：如果注重安装便利，选择卡扣方案
• 优先级3：如果空间极度受限，考虑分体设计

注意事项：

• 卡扣方案适合量产产品，标准化安装流程
• 弯折排针有风险，可能导致焊盘脱落
• 所有方案都需考虑信号完整性
• 建议根据产品定位选择合适方案
• 保留3D模型文件，便于后期优化

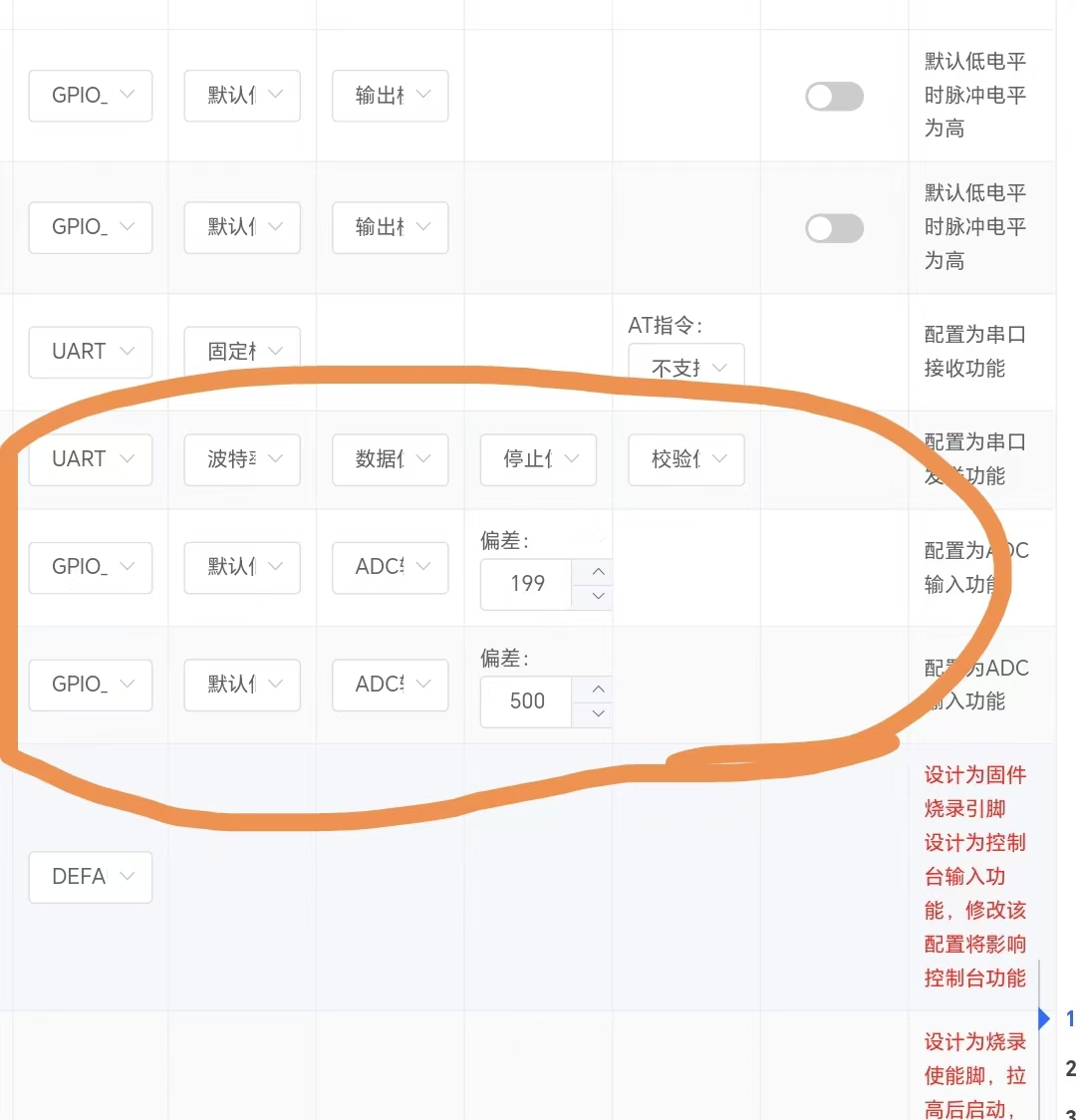

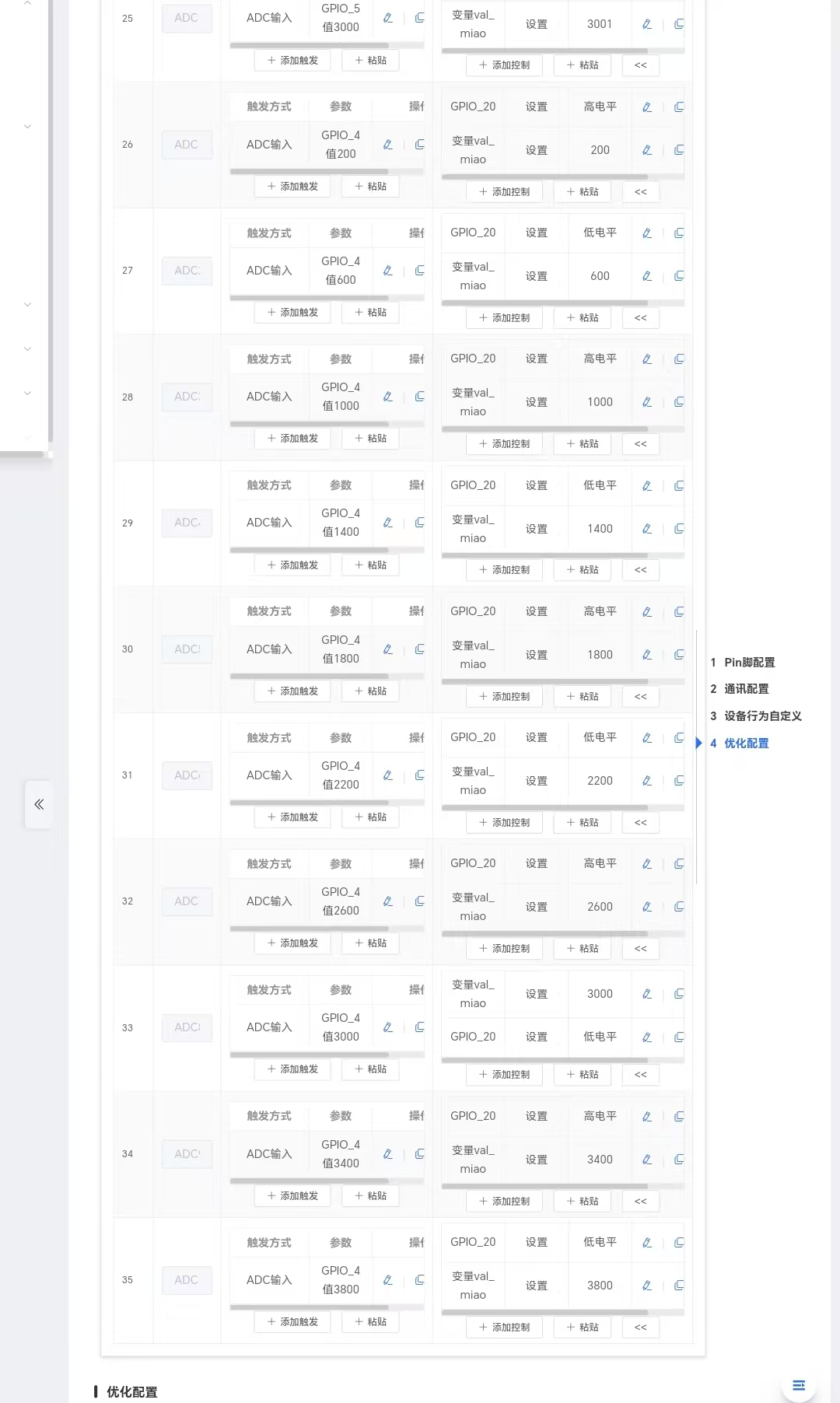

JX-12F模块ADC检测频率与触发配置¶

问题描述：

使用JX-12F模块时，发现ADC检测仅在开机会执行一次，后续没有持续检测，需要了解ADC的检测频率以及如何配置持续检测或触发检测的机制。

解决方案：

ADC触发机制说明：

1. 默认检测行为：

   • ADC检测不是自动持续进行的
   • 开机时的检测是一次性初始化行为
   • 需要配置触发规则来实现后续检测

2. 触发配置方法：

   在平台的"优化配置"界面添加ADC触发规则：

   • 设置触发方式：ADC输入
   • 配置触发条件：GPIO引脚的ADC值范围
   • 定义触发动作：设置变量或执行控制操作

ADC引脚配置步骤：

1. 引脚功能设置：

   • 在Pin脚配置页面选择目标GPIO（如GPIO_4）
   • 配置为ADC输入功能
   • 设置合适的偏差值范围

1. 触发规则配置：

   • 在"优化配置"中添加新规则
   • 设置ADC触发的取值范围
   • 当ADC值在指定范围内时触发相应动作

推荐引脚选择：

• IO11和IO14的ADC采样效果比IO4和IO5更好
• IO4和IO5可能存在软件冲突，采样精度不理想
• 建议优先使用IO11、IO14作为ADC输入引脚

ADC引脚选择建议：

当需要多个ADC输入时：

1. 引脚优先级：

   • 推荐使用IO11和IO14作为ADC输入
   • IO11、IO14采样精度更高，稳定性更好
   • 避免使用IO4、IO5，可能存在软件冲突

2. 多ADC配置：

   • 可同时配置两个ADC输入（如IO11和IO14）
   • 每个ADC需要单独配置触发规则
   • 根据实际需求选择引脚数量

3. 硬件连接：

   • 确保传感器输出电压在ADC输入范围内（0-3.3V）
   • 光敏电阻配合分压电路使用
   • 输入电压范围0.3-2.6V较为理想

ADC自动检测问题排查：

即使配置了IO11、IO14作为ADC输入，仍可能出现上电后无法自动检测的问题：

1. 确认触发规则配置：

   • 检查是否在"优化配置"中添加了触发规则
   • 确认ADC触发范围设置合理
   • 验证触发动作已正确绑定

2. 验证引脚功能：

   • 确认Pin脚配置中IO11、IO14已设为ADC
   • 检查偏差值设置是否合适
   • 确保没有其他功能冲突

3. 测试建议：

   • 使用可变电压源测试ADC响应
   • 监控触发条件是否满足
   • 检查变量是否按预期更新

注意事项：

• ADC检测需要配置触发规则，不会自动持续检测
• 不同GPIO引脚的ADC采样精度可能有差异
• 建议在实际硬件上测试验证ADC值的稳定性
• 触发规则的取值范围需要根据实际传感器输出调整
• 使用IO11、IO14可获得更好的采样效果
• 配置完成后需要重新生成并烧录固件

JX-12F模块蓝牙通讯如何配置？¶

问题描述：

需要实现两个JX-12F模块之间的蓝牙通讯，一个作为客户端发送数据，另一个作为服务端接收数据并执行GPIO控制。

解决方案：

配置前提说明：

JX-12F模块的蓝牙功能主要用于WiFi配网，不是为设备间通讯设计：

1. 蓝牙功能限制：

   • 蓝牙功能主要用于配网使用
   • 没有实现设备间蓝牙通讯的成功案例
   • 平台配置主要围绕WiFi功能展开

配置尝试方法：

1. 固件分别配置：

   • 客户端固件：配置蓝牙连接功能
   • 服务端固件：配置启动蓝牙服务端
   • 两个模块需要使用不同的固件

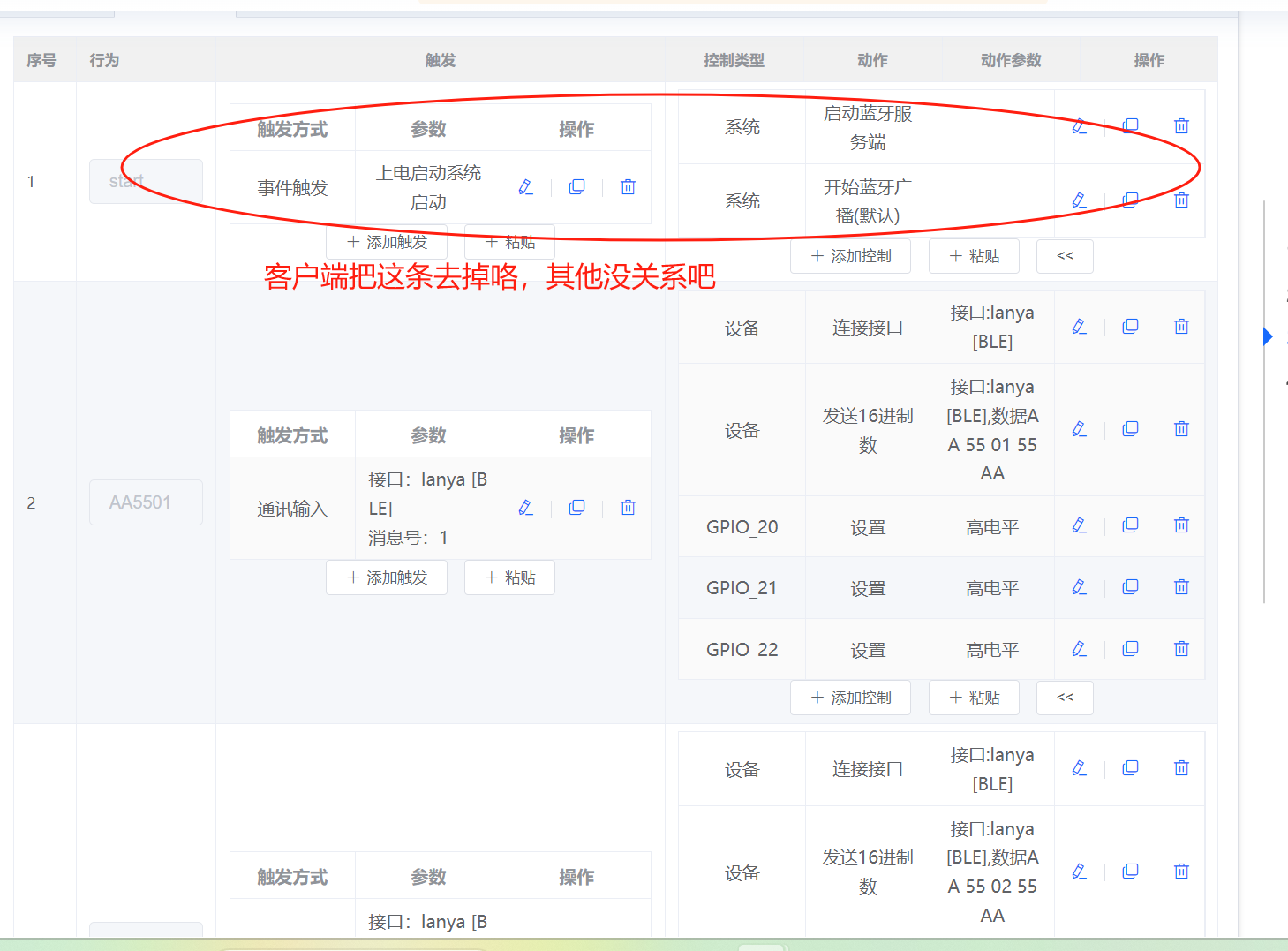

1. 客户端配置：

   • 移除"启动蓝牙服务端"配置
   • 配置"连接接口"为蓝牙设备
   • 设置要发送的十六进制数据

1. 服务端配置：

   • 保留"启动蓝牙服务端"和"开始蓝牙广播"
   • 配置通讯输入触发相应的GPIO操作
   • 设置数据接收的处理逻辑

实际测试结果：

• 两个模块难以建立稳定的蓝牙连接
• 蓝牙通讯功能未经过充分验证
• 平台主要针对WiFi应用优化

替代方案建议：

1. 使用WiFi通讯：

   • 利用JX-12F的WiFi功能进行设备间通讯
   • 通过TCP/UDP协议实现数据传输
   • 配置简单，稳定性更好

2. 使用纯蓝牙模块：

   • 选择专门支持蓝牙通讯的模块
   • 确保模块支持SPP或BLE通讯
   • 参考成功的蓝牙应用案例

注意事项：

• JX-12F的蓝牙主要用于配网，不建议用于设备间通讯
• 如必须尝试蓝牙通讯，需要充分测试验证
• WiFi通讯是更可靠的选择
• 建议联系技术支持确认最新功能支持情况

JX-12F模块的双串口都可以使用吗？¶

问题描述：

需要了解JX-12F模块的两路串口是否都可以用作通信接口。

解决方案：

1. 串口功能说明

• JX-12F模块确实有两路串口
• 如果不考虑日志输出功能，两路串口都可以使用
• 其中一路串口已与语音模块硬件连接

2. 实际使用限制

• 当需要保留日志功能时，只有一路串口可供外部通信
• 烧录口/日志口（引脚22/23）不建议用作通信串口
• 通信口（引脚8/18）可用于与主控MCU通信

3. 串口配置建议

• 优先使用专用通信口（IO2/IO3）进行外部通信
• 保留日志口用于调试和固件更新
• 如确实需要双串口，需要关闭日志功能

注意事项：

• 使用控制台作为串口会影响WiFi和蓝牙功能
• WiFi程序较复杂，需要通过日志定位问题
• 建议产品设计时保留日志调试接口

JX12F模块IO端口模拟电压采集不灵敏如何处理？¶

问题描述：

JX12F模块的IO端口模拟电压采集存在不灵敏的问题，影响正常使用。

解决方案：

1. ADC误差值调整

• 进入模块配置界面
• 找到ADC相关的误差值设置
• 将误差值改小以提高灵敏度
• 测试不同误差值的效果

2. 硬件连接检查

• 确认IO端口与传感器连接可靠
• 检查电压信号范围是否在0-3.3V内
• 验证供电电压稳定（建议3.3V）
• 排除接触不良或干扰问题

3. 软件配置优化

• 确认ADC采样率设置合理
• 检查是否启用了滤波功能
• 验证触发阈值设置
• 考虑使用多次采样平均

注意事项：

• IO口高电平正常范围为2.9-3.3V
• 误差值过小可能导致误触发
• 建议从小到大逐步调整误差值
• 保持模块供电稳定有助于提高精度
