JX-A7T 硬件设计 FAQ¶

本页用于整理 JX-A7T 相关的硬件设计问题。

无线麦克风连接后设备无法正常工作怎么办？¶

问题描述：

连接无线麦克风和开发板后，设备无法正常工作，需要确认连接是否正确以及如何进行测试。

解决方案：

1. 连接确认步骤：

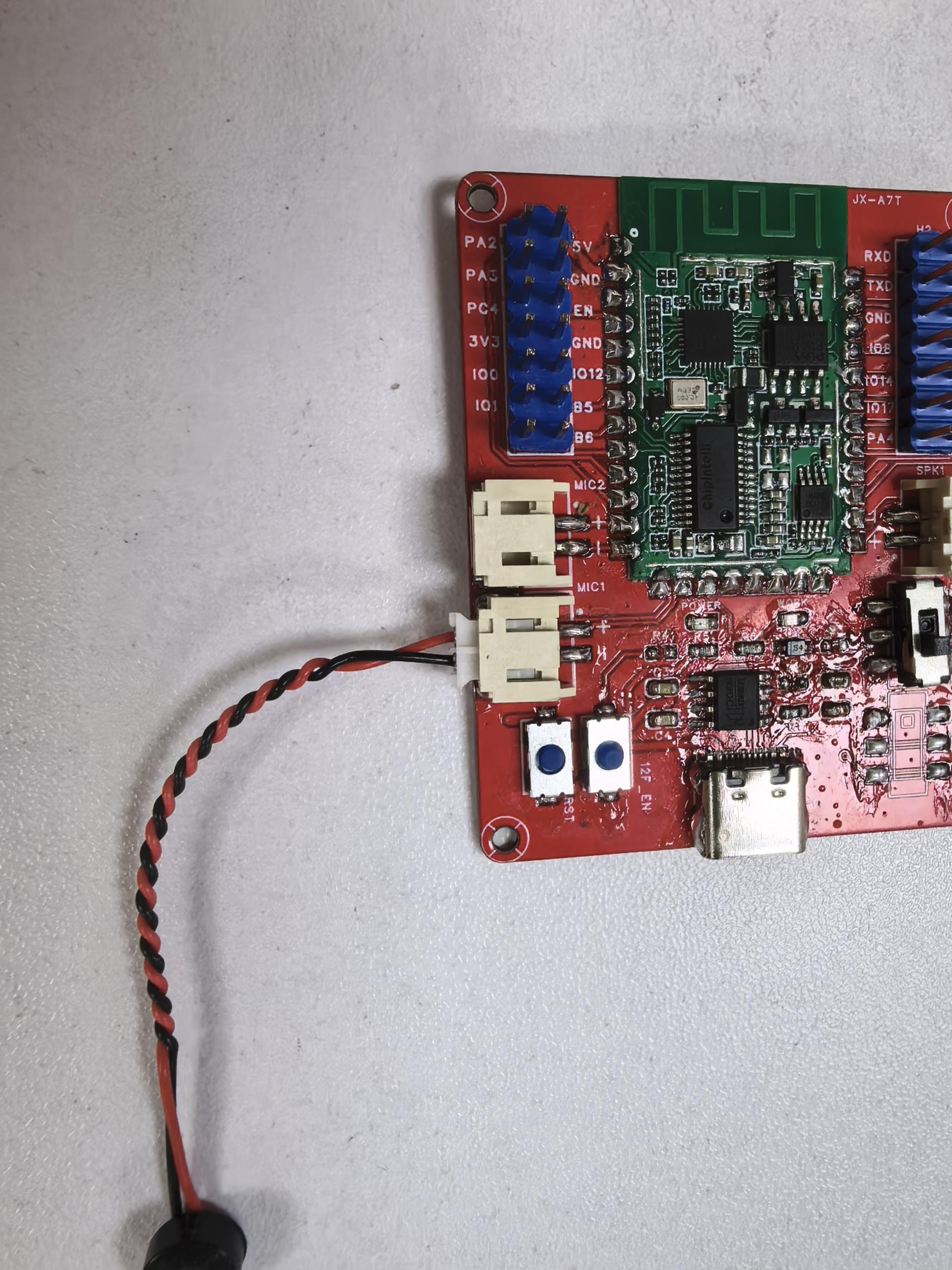

   • 检查无线麦克风是否正确连接到模块的麦克风输入接口
   • 确认开发板与模块的通信连接正常
   • 验证电源供电是否稳定

2. 无线麦克风测试：

   • 使用万用表测试无线麦克风的输出信号
   • 检查无线麦克风与模块的通信协议是否匹配
   • 确认无线麦克风供电充足

3. 调试方法：

   • 先连接有线麦克风测试基本功能
   • 确认有线模式下工作正常后再接入无线麦克风
   • 通过串口日志查看连接状态和错误信息

注意事项：

• 无线麦克风可能需要特定的驱动或配置
• 不同型号的无线麦克风兼容性可能不同
• 建议使用官方推荐或测试过的无线麦克风型号
• 供电稳定性对无线设备工作影响较大

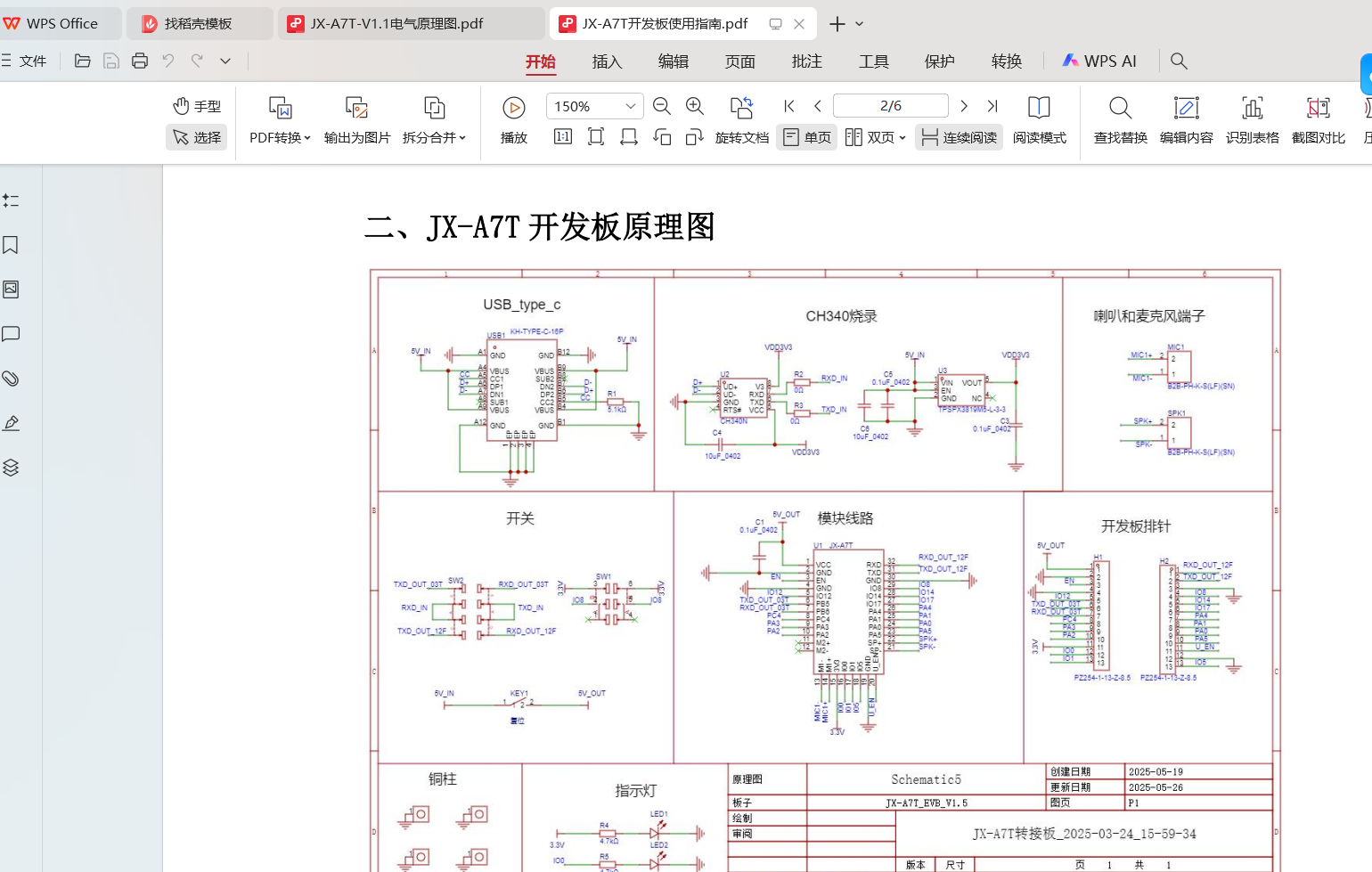

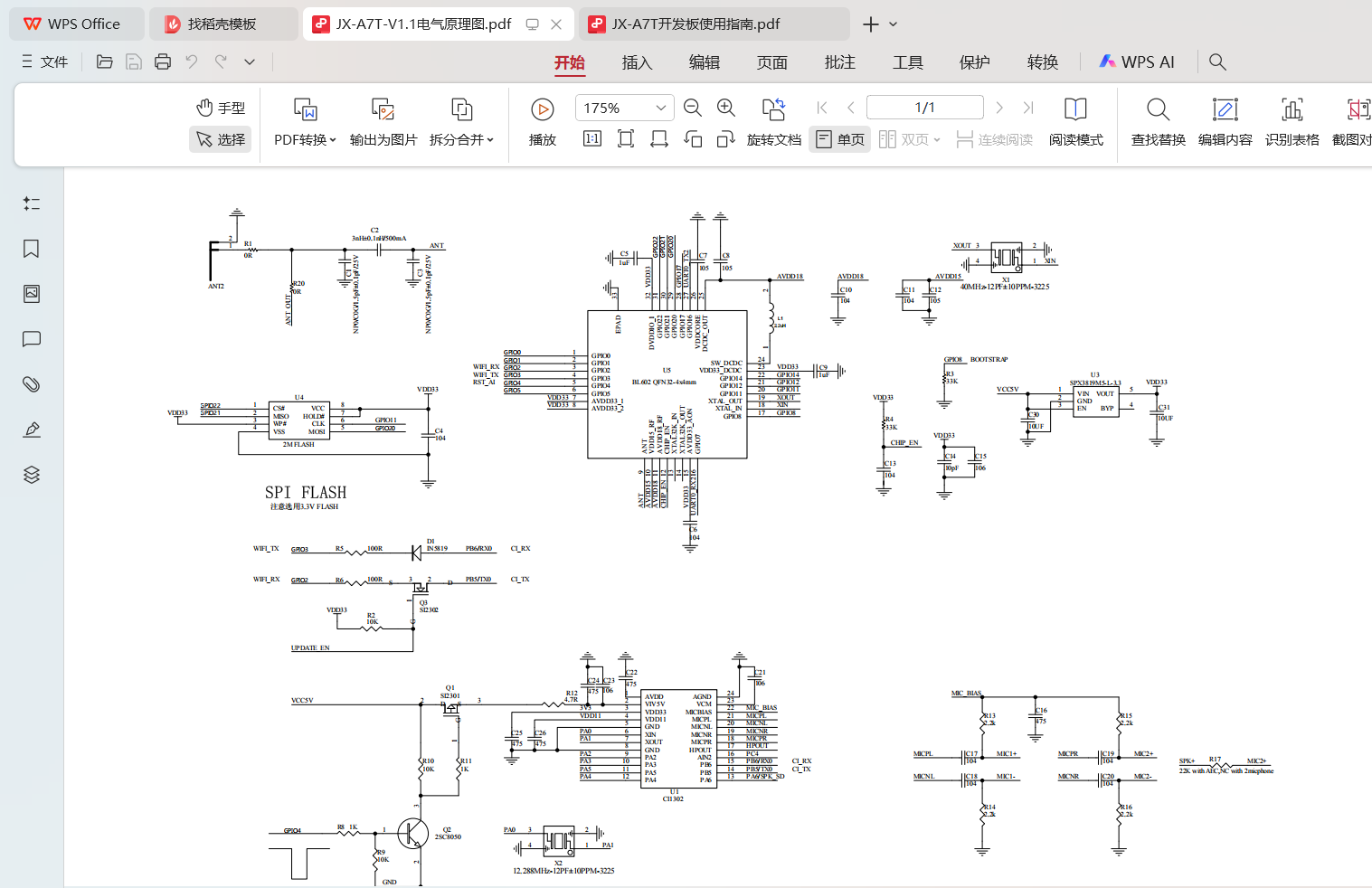

JX-A7T开发板的原理图是哪个版本？¶

问题描述：

需要确认JX-A7T开发板对应的原理图文件版本，以便进行硬件设计和参考。

解决方案：

原理图版本确认：

JX-A7T开发板对应的原理图版本为 JX-A7T_EVB_V1.5。

原理图包含内容：

1. 主要功能模块

   • USB Type-C接口电路
   • CH340烧录芯片电路
   • 模块连接接口
   • 开关和指示灯电路
   • 开发板排针定义

2. 详细设计说明

   • 完整的电气原理图
   • 元器件清单和规格
   • 接口定义和连接方式
   • 电源管理电路

获取方式：

• 原理图通常在开发资料包中提供
• 可申请获取最新版本
• 确认使用V1.5版本进行设计参考

注意事项：

• 设计参考时请确认版本号匹配
• 不同版本可能存在细微差异
• 建议使用官方提供的最新原理图

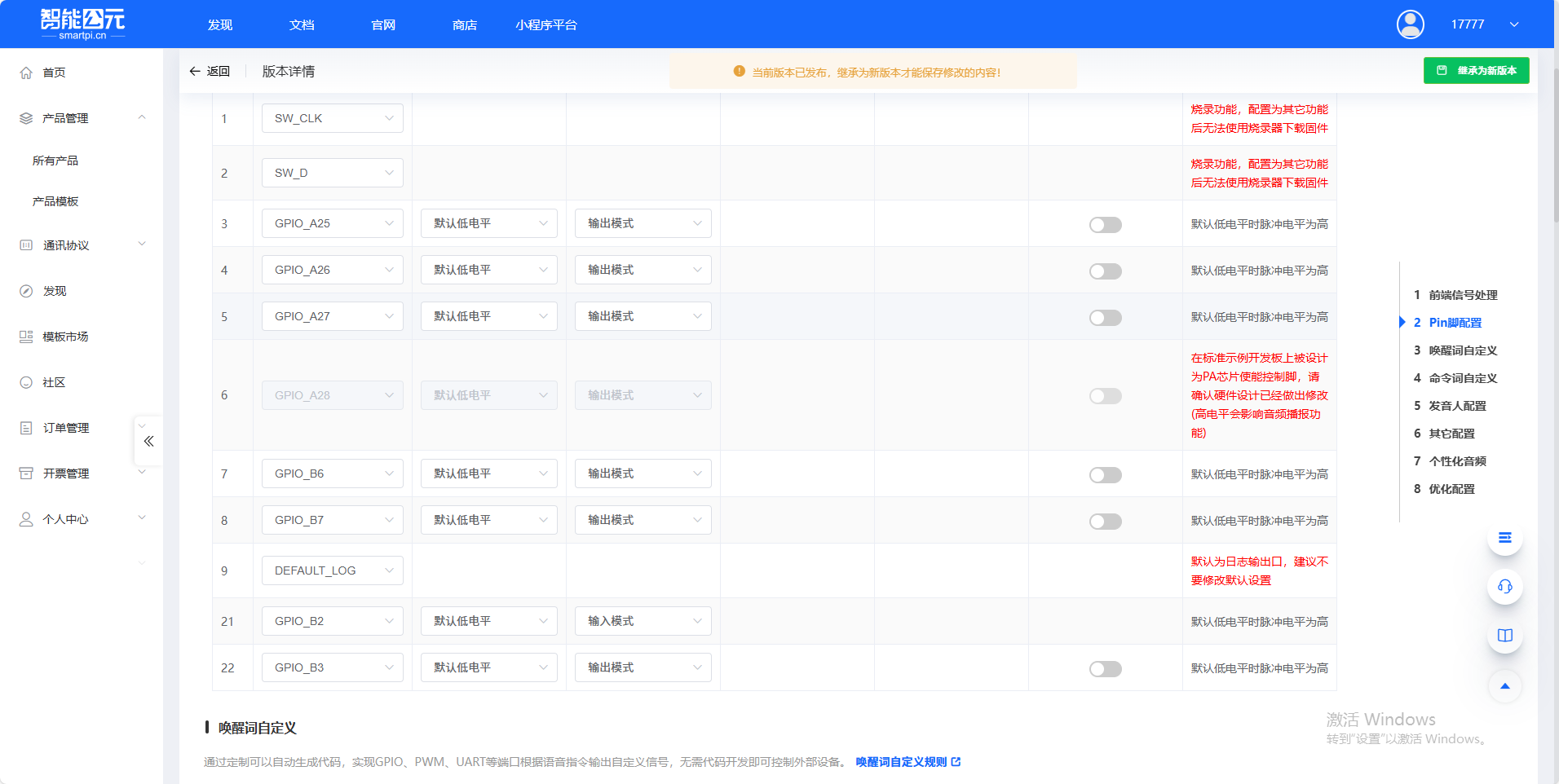

GPIO_A26引脚电平是默认值还是实时状态？¶

问题描述：

GPIO_A26引脚的低电平或高电平是设置的默认值还是变化后的实时电平？

解决方案：

电平输出特性

- GPIO_A26是可编程的输出引脚
- 上电时输出默认设置的电平
- 运行中可根据程序改变输出状态

工作模式说明

1. 默认电平状态

- 模块上电初始状态
- 由配置中的默认设置决定
- 未修改时保持初始电平

2. 实时电平变化

- 程序执行过程中改变电平
- 根据触发条件或控制指令变化
- 引脚会实时反映当前输出状态

3. 实际应用场景

- 默认低电平，触发后变高电平
- 或默认高电平，触发后变低电平
- 完全由配置决定

使用建议

• 明确初始需求的默认电平
• 合理设计电平变化逻辑
• 测试验证电平变化是否符合预期
• 注意引脚的最大驱动能力

注意事项：

• 电平状态实时反映引脚输出
• 可通过配置设置默认值
• 运行中改变会立即生效
• 建议使用万用表实际测量验证

JX-A7T模块的蓝牙和WiFi连接方式是怎样的？¶

问题描述：

需要了解JX-A7T模块的蓝牙连接功能是否可用，以及在没有WiFi时如何通过蓝牙实现手机联网数据通信。

解决方案：

网络连接机制：

JX-A7T模块支持双模网络连接，根据环境自动选择最优连接方式：

1. 连接优先级：

   • 有WiFi环境：优先使用WiFi连接
   • 无WiFi环境：自动切换到蓝牙连接
   • 智能切换：模块会根据网络状态自动选择连接方式

2. 蓝牙连接功能：

   • 支持BLE 5.0蓝牙连接
   • 可与手机建立稳定通信
   • 适合无WiFi环境下的数据传输

通信实现方式：

1. WiFi连接模式：

   • 通过2.4GHz WiFi网络连接互联网
   • 支持智能公元小程序远程控制
   • 实现完整的在线AI对话功能

2. 蓝牙连接模式：

   • 直接与手机建立蓝牙连接
   • 通过手机网络实现数据通信
   • 适用于没有WiFi覆盖的场景

JX-A7T模块UART通信数据累加怎么办？¶

问题描述：

在使用JX-A7T芯片进行UART通信时，接收数据出现异常，表现为数据被累加或拼接。例如，第一次命令返回0x29，第二次命令返回0x30，但后续执行时会变成0x2930或0xff2965321等异常数值。

解决方案：

1. 问题定位

• 确认问题出现在MCU端的数据处理逻辑
• 使用官方串口工具验证模块输出正常
• 检查是否是数据类型转换错误导致

2. 代码问题排查

• 检查串口读取缓冲区是否及时清空
• 确认每次只读取新发送的数据
• 避免将历史数据与新数据拼接

3. 数据处理建议

• 使用整型变量直接接收数据，避免类型转换
• 如需使用十六进制，确保转换逻辑正确
• 考虑使用utime.sleep_ms()进行毫秒级延时

4. 测试验证

• 对比使用整型和十六进制接收的区别
• 在MicroPython中测试utime.sleep()函数的行为
• 使用不同串口工具交叉验证

注意事项：

• UART数据本身不会累加，问题出在接收端处理
• MicroPython中utime.sleep(1)是1秒，不是1毫秒
• 如需毫秒延时，应使用utime.sleep_ms(1000)
• 该问题与模块硬件无关，是软件逻辑问题

UART通信时延时函数使用错误怎么办？¶

问题描述：

语音模块的UART通信异常，导致MCU持续接收到相同的命令（intval=48），无法执行预期的熄灭灯光操作，原因是代码中对延时函数的单位理解错误。

解决方案：

1. 问题定位

• 问题出现在MCU端的软件逻辑
• utime.sleep(1000)实际是1000秒，不是1000毫秒
• 导致程序在16.7分钟后才执行熄灭操作

2. 代码修正

# 错误写法
utime.sleep(1000)  # 1000秒

# 正确写法
utime.sleep(1)     # 1秒
# 或者
utime.sleep_ms(1000)  # 1000毫秒

3. 验证方法

• 修改代码后重新烧录到MCU
• 测试LED是否在1秒后熄灭
• 观察串口输出确认执行时序

注意事项：

• MicroPython中utime.sleep()的单位是秒
• 如需毫秒级延时，使用utime.sleep_ms()
• 该问题与语音模块硬件无关，是常见的误解
• 建议在代码中添加注释说明延时单位

应用场景：

1. 家庭环境：

   • 有WiFi时使用WiFi连接
   • 支持远程控制和AI对话
   • 稳定可靠的连接方式

2. 移动/户外环境：

   • 无WiFi时自动切换蓝牙
   • 通过手机网络保持连接
   • 实现基本的数据通信功能

开发配置：

1. 示例代码获取：

   • 在智能公元平台配置相关功能
   • 生成包含蓝牙和WiFi切换的固件
   • 参考官方示例代码进行二次开发

2. 功能集成：

   • 蓝牙和WiFi功能可同时存在
   • 模块自动管理连接状态
   • 应用层无需关心底层切换逻辑

注意事项：

• 蓝牙和WiFi功能在固件中同时支持
• 连接切换由模块自动处理，应用无需干预
• 蓝牙连接主要用于数据传输，不直接支持音频播放
• 如需示例代码，可在平台生成固件后获取相关工程

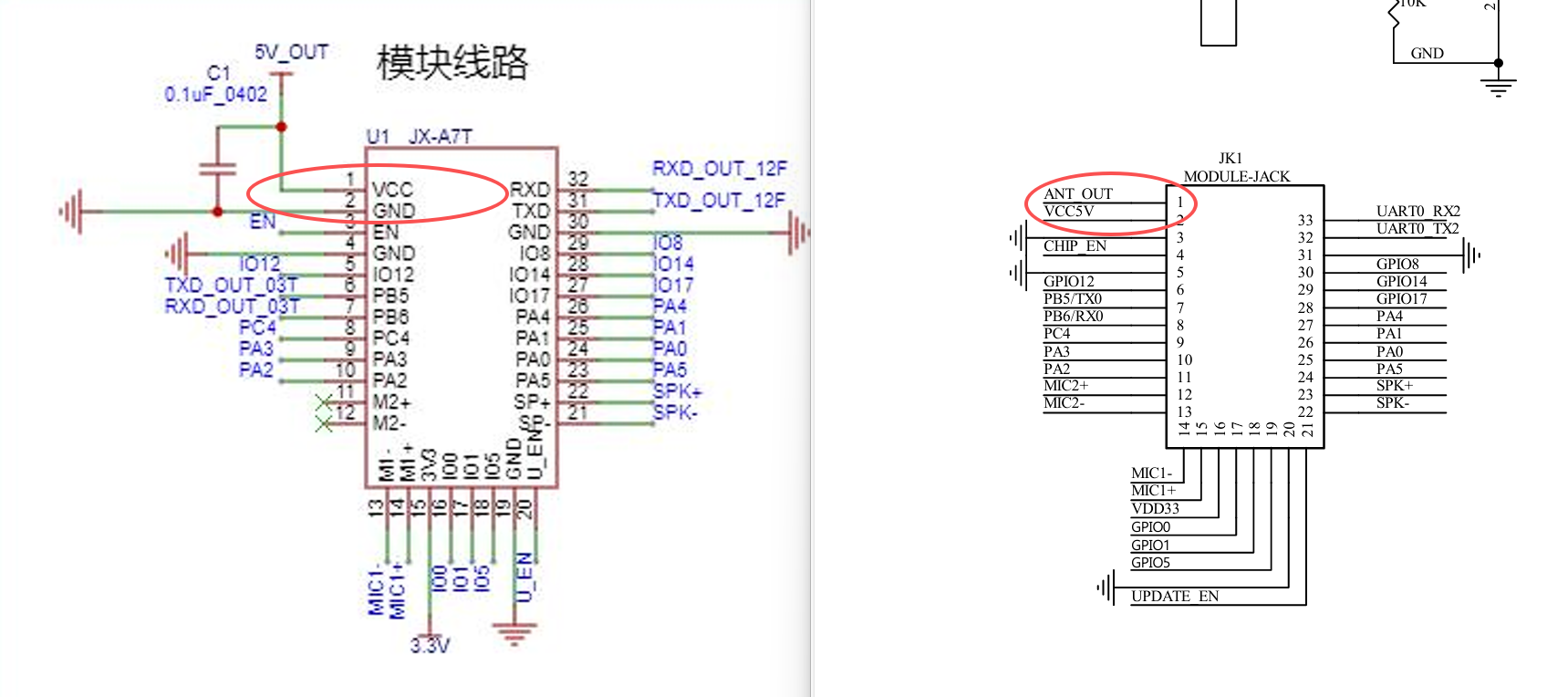

JX-A7T模块如何正确连接外接电源？¶

问题描述：

在使用JX-A7T模块连接外接电源时，接线方式不正确导致主板无法上电，仅充放电模块亮灯。

解决方案：

1. 正确的接线方法

• 外接电源需要连接到主控板的电源输入端
• 不能直接连接到充放电模块
• 需要确保电源开关处于闭合状态

2. 接线步骤

1. 电源连接：

   • 将外接电源正极连接到主板电源输入正极
   • 将外接电源负极连接到主板电源输入负极
   • 确保连接牢固，接触良好

2. 开关检查：

   • 检查电源开关是否已安装
   • 确认开关处于可操作状态
   • 测试开关通断功能正常

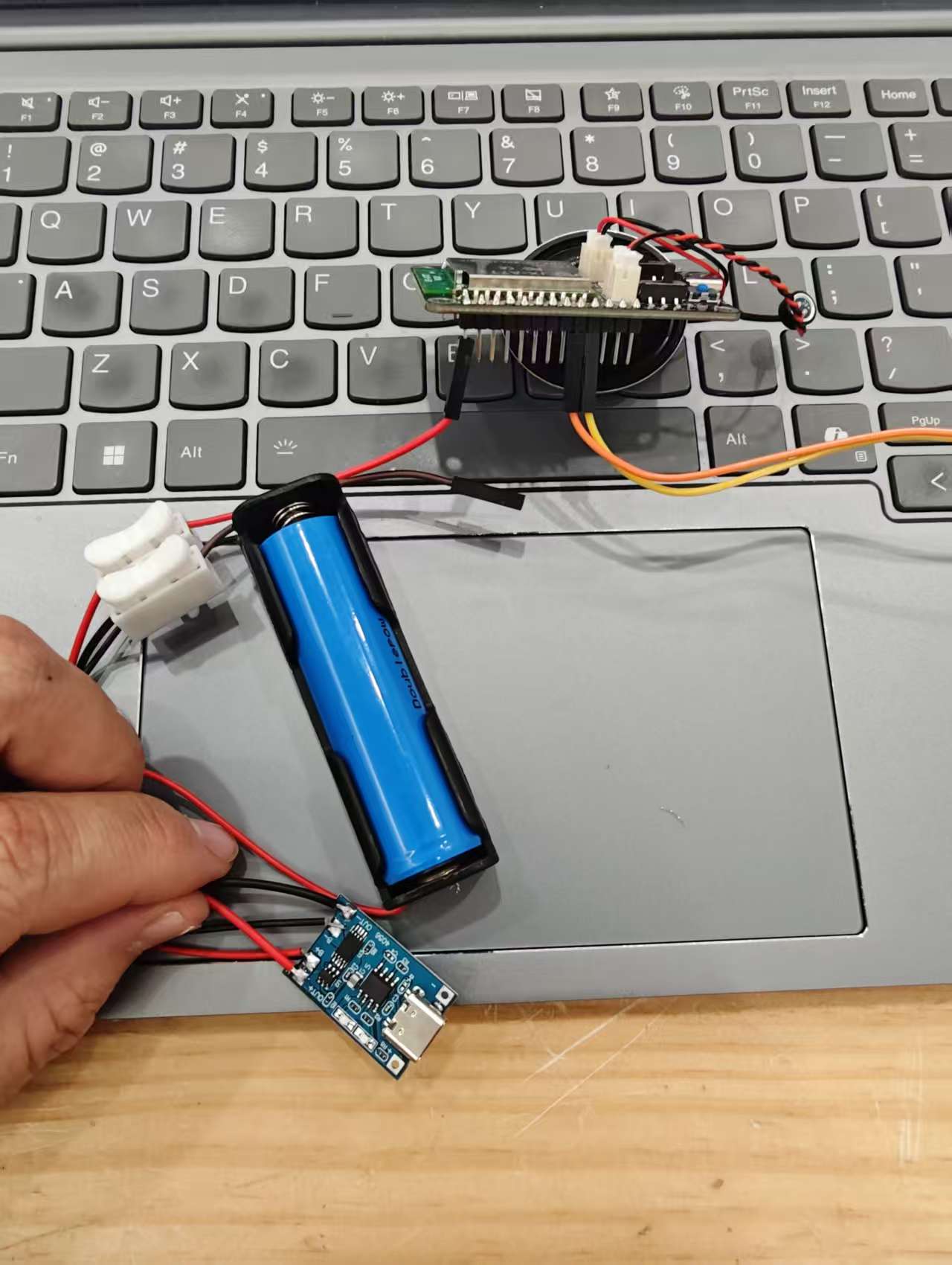

3. 常见错误分析

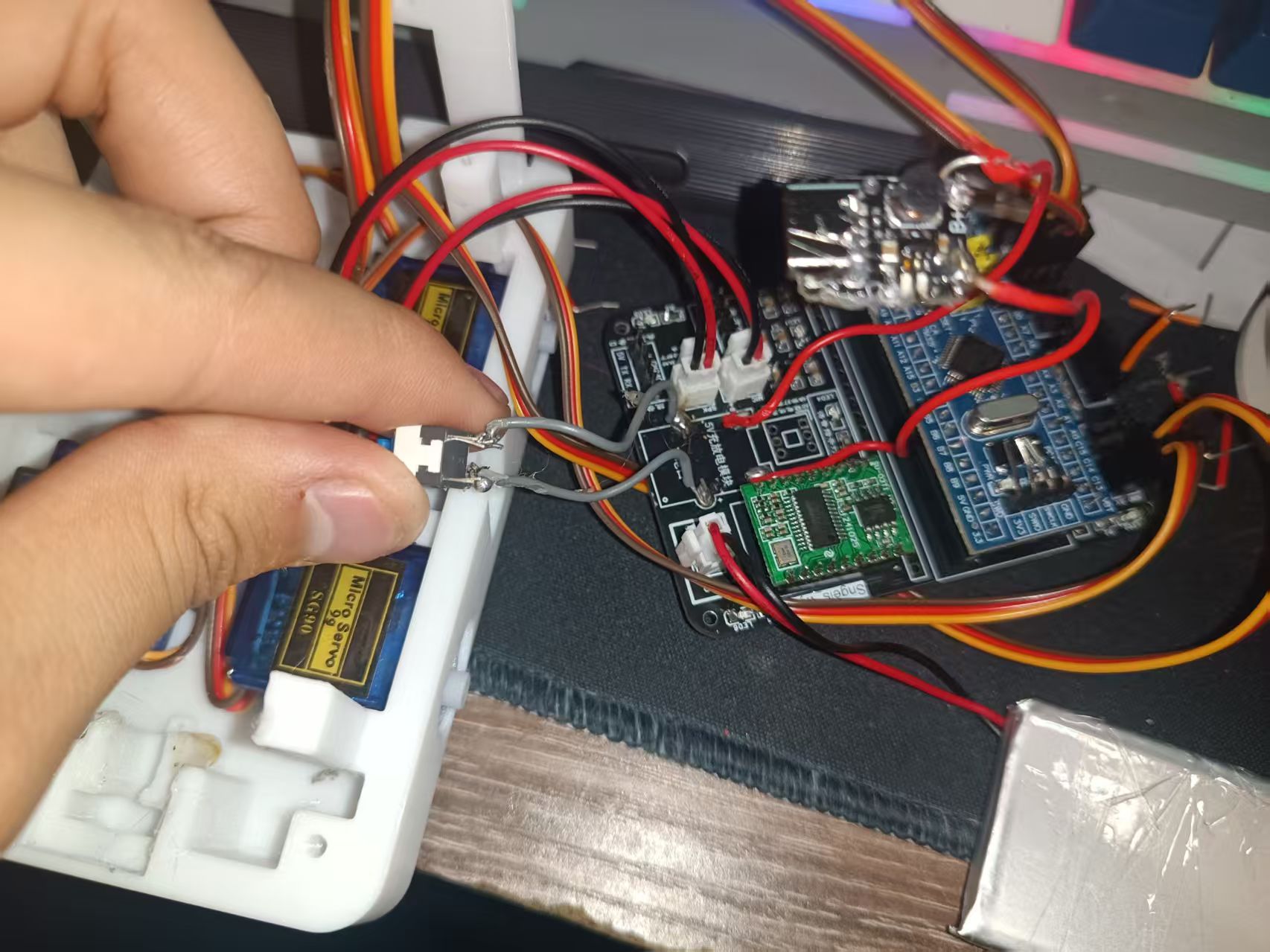

错误的接线方式：电源直接连接充放电模块，未通过主控板

• 错误1：电源接到充放电模块

  • 仅充放电模块亮灯
  • 主控板无供电
  • 设备无法正常工作

• 错误2：未使用电源开关

  • 无法控制设备通断
  • 影响使用便利性

4. 正确接线原理

外接电源 → 电源开关 → 主控板 → 充放电模块
                        ↓
                        各功能模块供电

注意事项：

• 外接电源电压应符合模块规格要求（通常为5V）
• 建议使用带开关的电源线便于控制
• 接线前请确认电源极性，避免反接损坏设备
• 如不确定接线方法，建议参考产品规格书或寻求专业技术协助

如何配置App通过蓝牙与语音模块通信？¶

问题描述：

需要实现App通过蓝牙与语音模块通信，再由语音模块通过串口与另一个模块（如JX-A7T）通信，但蓝牙通信无法正常工作。

解决方案：

硬件连接方案：

1. 模块连接架构：

   • App（手机）→ 蓝牙通信 → 语音模块 → 串口通信 → JX-A7T模块
   • App作为数据发送端
   • 语音模块作为蓝牙接收和串口转发中继
   • JX-A7T作为最终执行模块

2. 蓝牙接口配置：

   • 在智能体平台添加蓝牙通讯接口
   • 接口类型：BLE（蓝牙低功耗）
   • 模式：端模式
   • 协议：固定格式
   • 对端UUID：FEE0（根据实际设备配置）

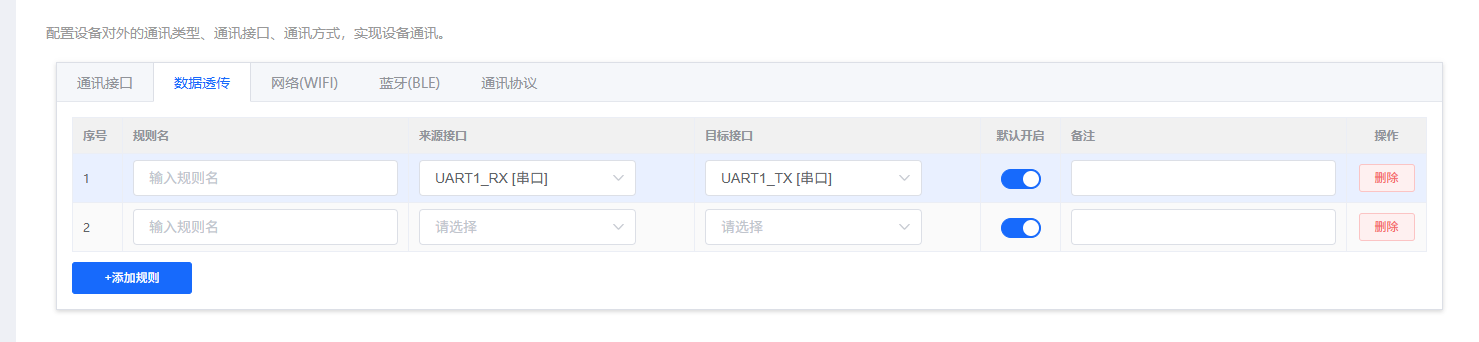

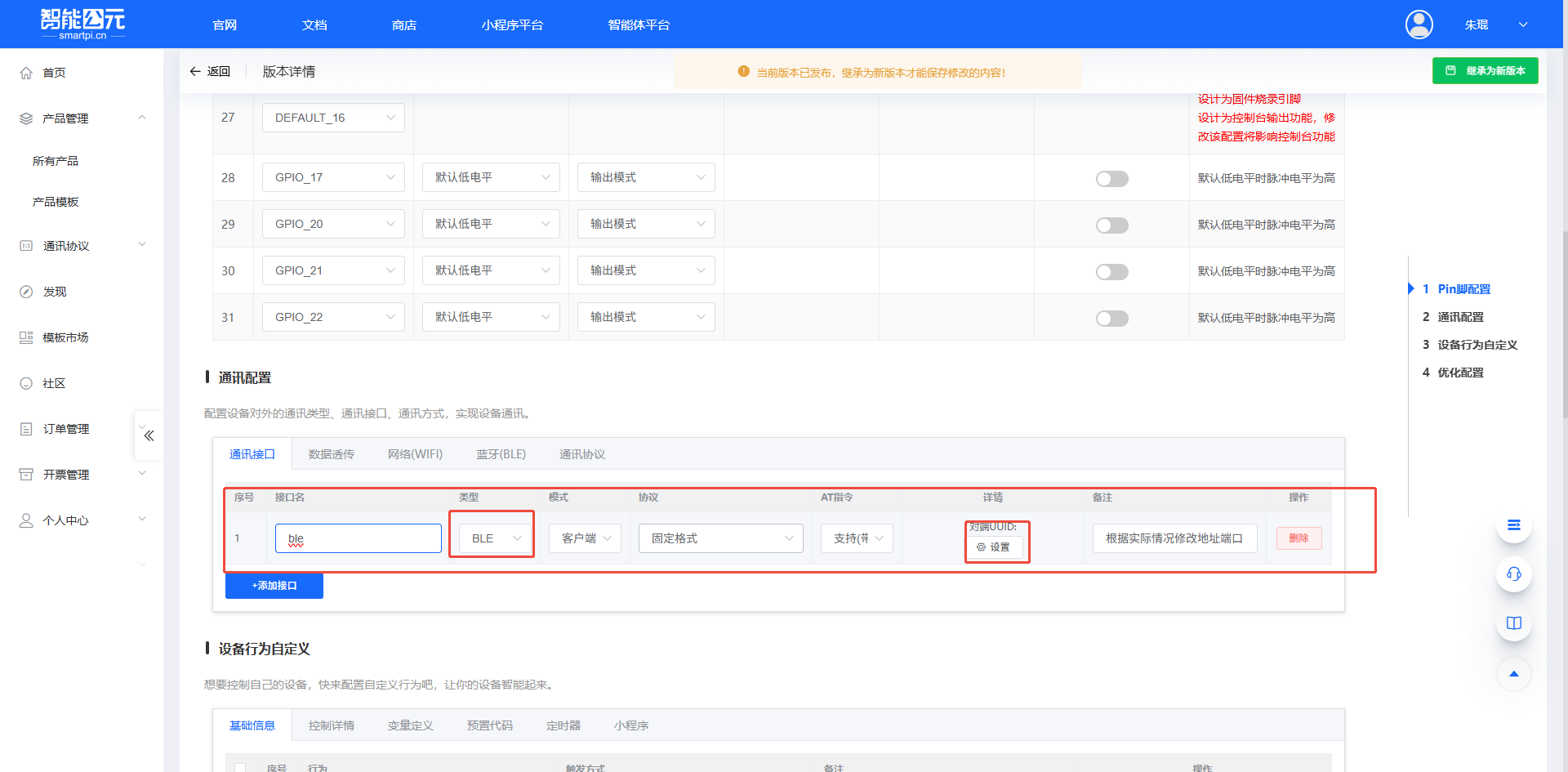

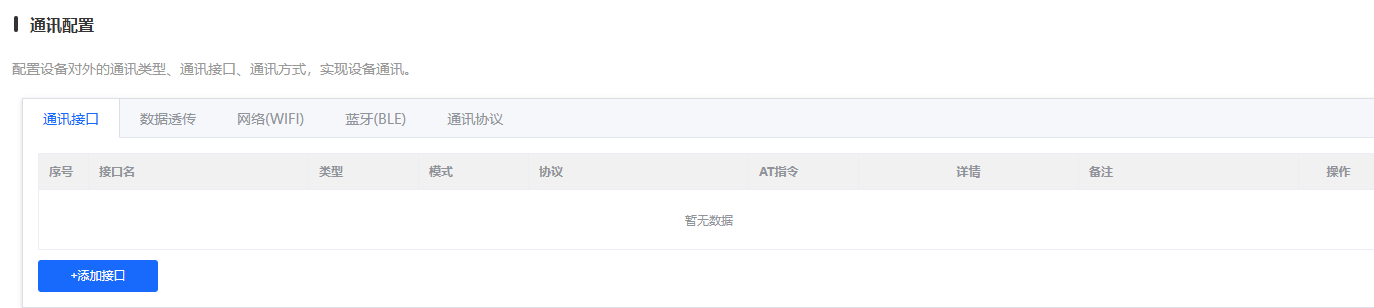

通讯接口配置界面，显示串口数据透传规则配置

蓝牙配置步骤：

1. 添加BLE通讯接口：

   • 进入通讯接口配置页面
   • 点击"添加"按钮
   • 接口名称：自定义（如"ble"）
   • 类型选择：BLE
   • 模式选择：端
   • 协议选择：固定格式

2. 配置蓝牙参数：

   • AT指令设置：不支持
   • 对端UUID：FEE0（标准蓝牙服务UUID）
   • 确认接口已启用

BLE通讯接口配置，设置名称为ble，类型为BLE，模式为端

数据转发配置：

1. 串口透传规则：

   • 源接口：UART1_RX
   • 目标接口：UART1_TX
   • 启用状态：开启
   • 实现蓝牙数据到串口数据的转发

2. 数据流向：

   • App蓝牙发送数据 → 语音模块BLE接收 → 串口TX发送 → JX-A7T串口RX接收

调试与验证：

1. 通信测试：

   • 使用蓝牙调试App（如nRF Connect）
   • 连接到语音模块的BLE服务
   • 发送测试数据验证通信链路

2. 问题排查：

   • 确认BLE服务是否正常广播
   • 检查UUID配置是否正确
   • 验证串口连接和数据格式

注意事项：

• 蓝牙通信需要在平台中正确配置BLE接口
• 确保UUID配置与App端匹配
• 串口波特率等参数需要与目标模块一致
• 建议使用官方提供的示例工程作为参考

购买模组后需要自行设计原理图吗？¶

问题描述：

购买JX-A7T等模组后，不确定是否需要自行设计原理图，以及是否有现成的参考设计可供使用。

解决方案：

模组使用方式说明：

1. 直接使用模组：

   • 不需要自行设计模组内部的原理图
   • 模组已是完整的功能单元
   • 直接通过接口与外部电路连接

2. 需要设计的部分：

   • 模组外围电路（如电源、功放等）
   • 主控板与模组的接口电路
   • 产品整体的系统集成

参考设计资源：

1. 官方提供的参考设计：

   • 开发板原理图和PCB文件
   • 产品结构声学设计规范
   • 典型应用电路参考

2. 可获取的资料：

   • 模组规格书：包含引脚定义和电气参数
   • 电气原理图：展示模组内部电路连接
   • 开发板资料：提供完整的设计参考

设计流程建议：

1. 获取完整资料：

   • 下载模组规格书和原理图
   • 参考开发板设计
   • 了解接口定义和电气特性

2. 外围电路设计：

   • 电源电路：根据模组供电要求设计
   • 音频电路：参考官方的功放和麦克风电路
   • 接口电路：UART、I2C、GPIO等接口连接

3. 系统集成：

   • 将模组作为子系统整合到产品中
   • 设计必要的保护和滤波电路
   • 考虑整体EMC和安规要求

注意事项：

• 不需要也不建议修改模组内部电路
• 重点关注外围电路和系统级设计
• 充分利用官方提供的参考设计
• 批量生产前建议先使用开发板验证功能

JX-A7T蓝牙模块3.3V输出异常怎么办？¶

问题描述：

在给板子正常供电的情况下，测量蓝牙模块的3.3V输出引脚电压仅为0.56V。

解决方案：

1. 电压异常原因

• 3.3V输出需要在系统启动后才有电压
• 仅给板子供电但未连接主控时无输出
• 该输出是由主控板控制，非独立电源

2. 正确的测量方法

• 需要将模块连接到STM32开发板
• 确保主控板正常工作
• 主控板启动后3.3V输出才会正常

3. 接线验证

• 确认连接到正确的3.3V引脚
• 检查GND是否良好接地
• 验证连接线质量

注意事项：

• 3.3V输出受主控控制，不是独立电源
• 测量前确保整个系统已启动
• 如电压异常，检查主控板是否正常工作
• 建议使用万用表验证连接导通性

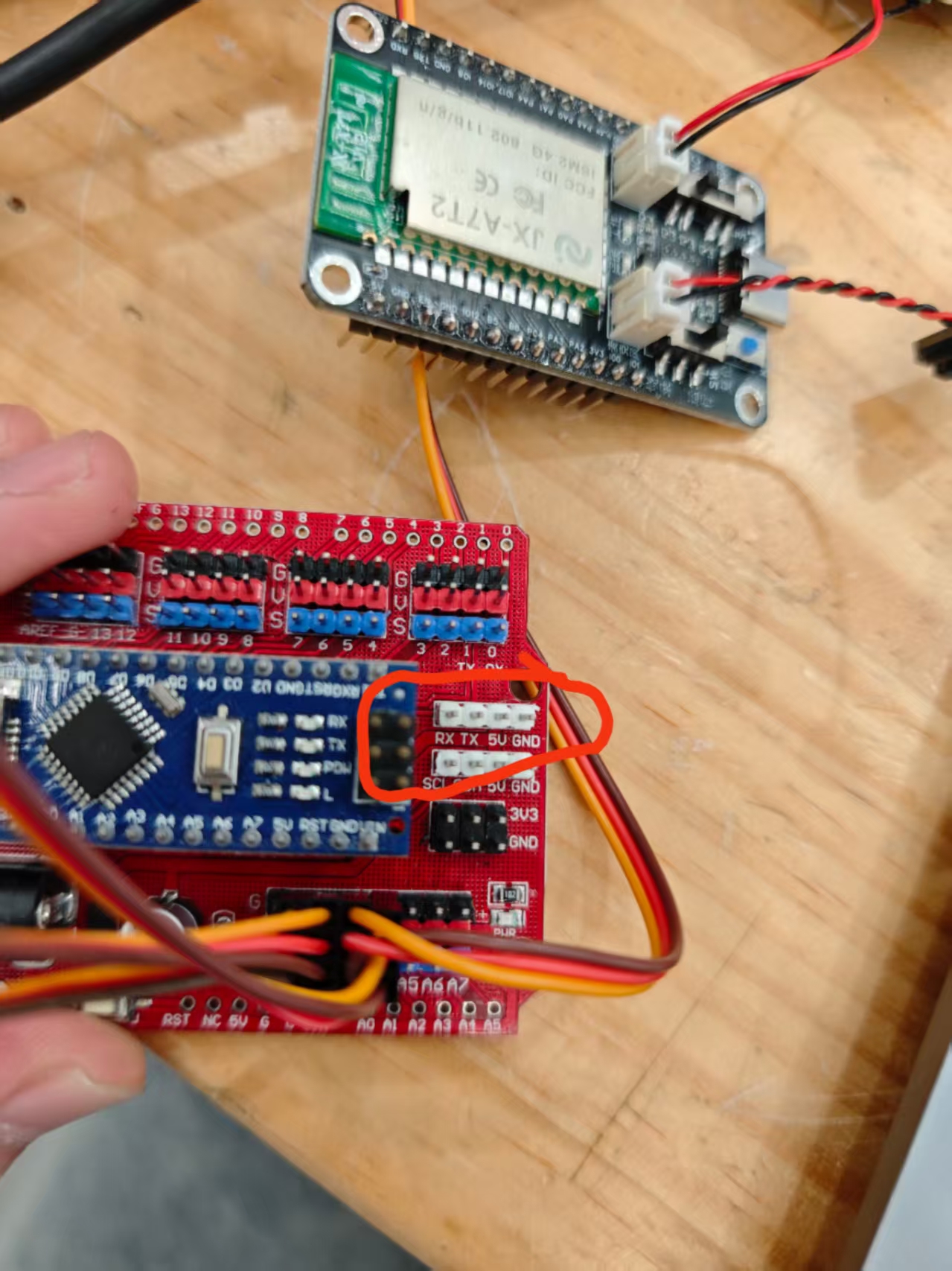

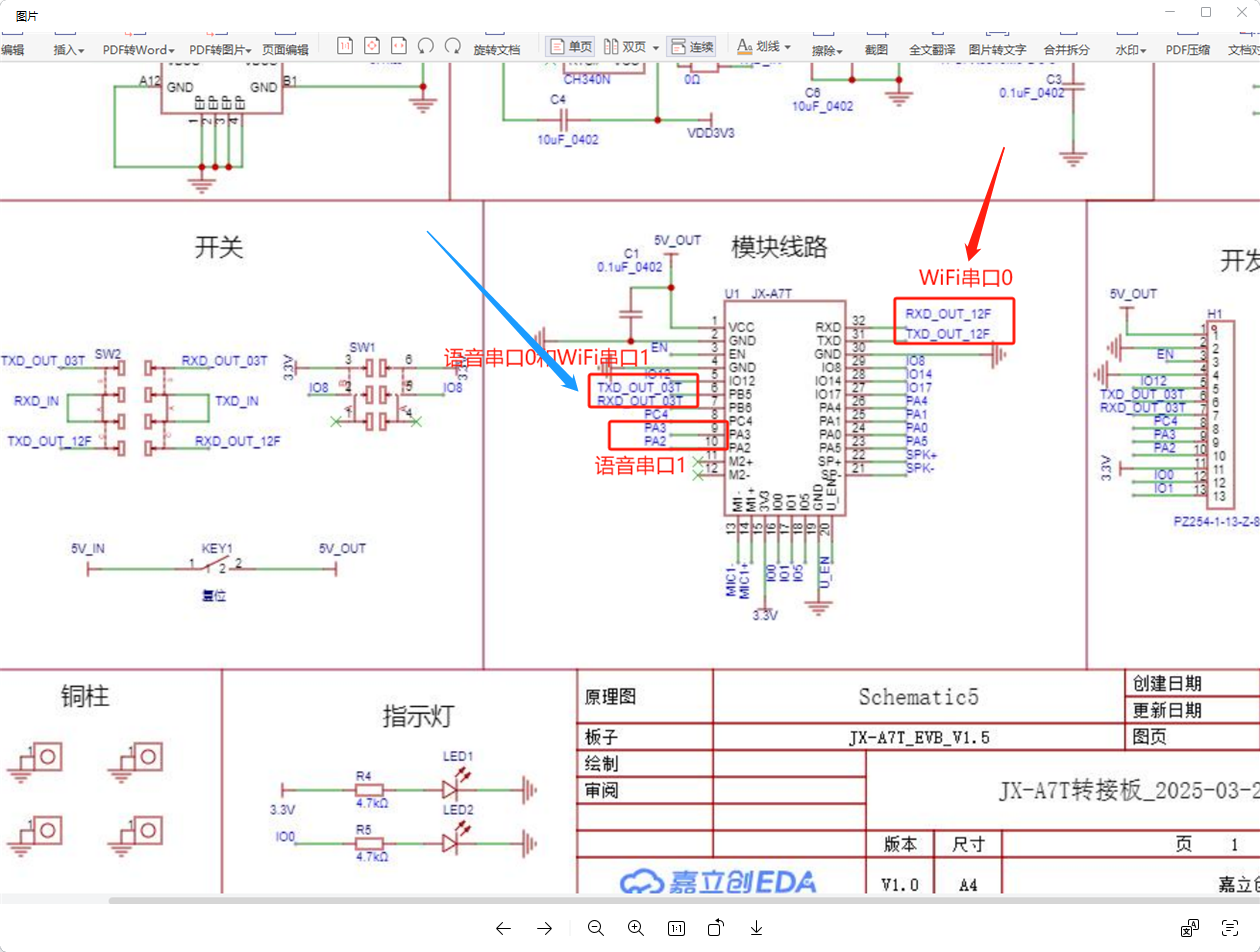

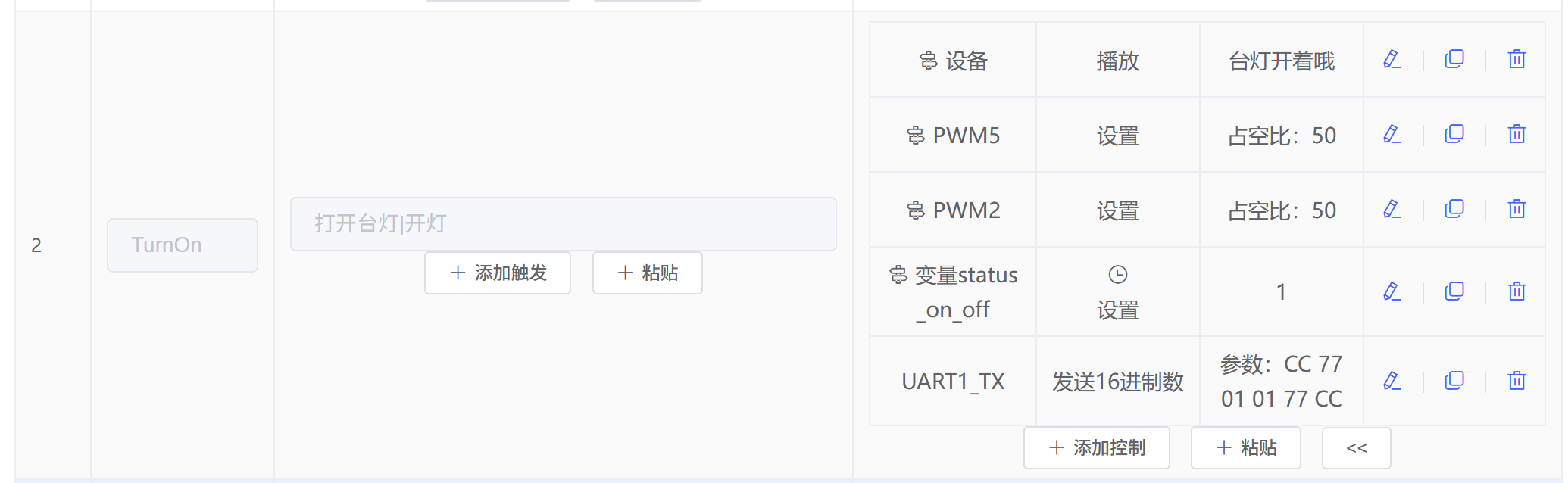

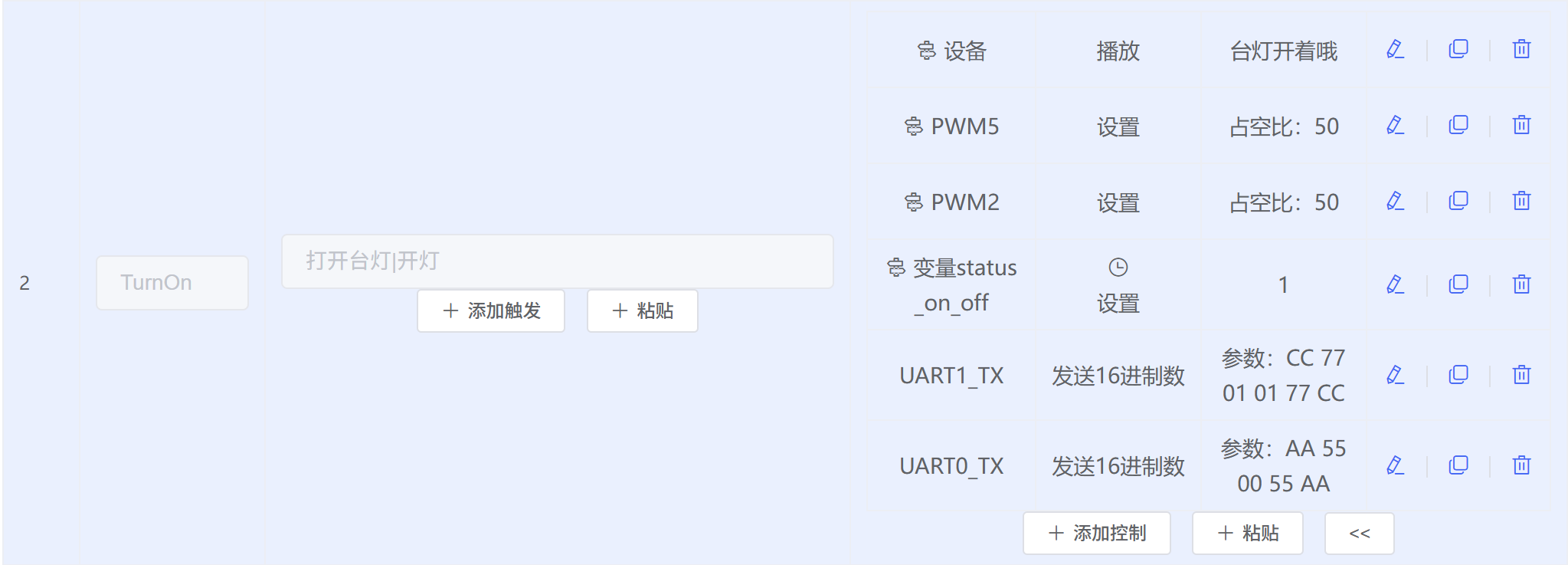

JX-A7T模块连接Arduino后持续传输十六进制数据怎么办？¶

问题描述：

JX-A7T模块连接到Arduino UNO后，唤醒小智后发现串口一直有十六进制数据传输，但预期只有在执行特定指令（如打开台灯、关闭台灯等）时才传输数据。

解决方案：

问题原因分析：

1. 串口连接错误：

   • 错误地连接到了UART0（语音与WiFi通信口）
   • UART0用于语音芯片和WiFi芯片之间的内部通信
   • 该接口会持续传输内部通信数据

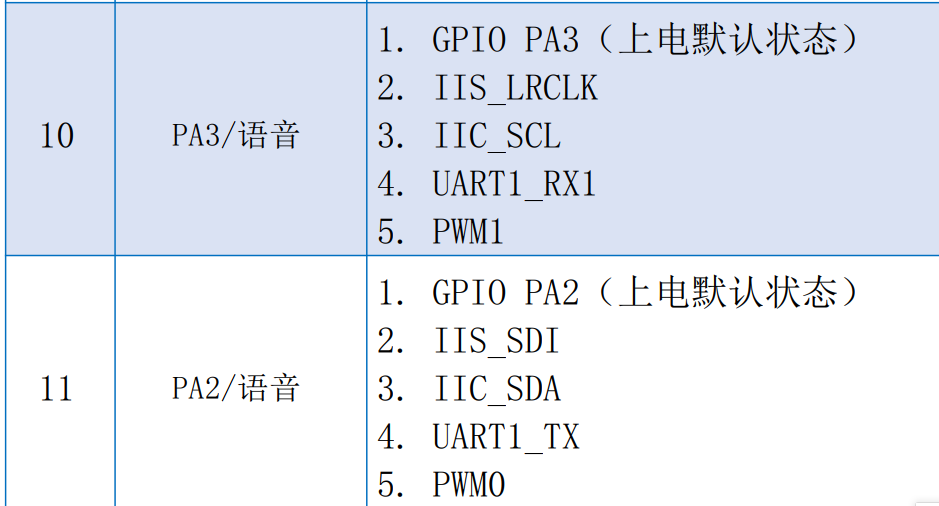

2. 正确的串口选择：

   • UART1：用于外部通信的串口
   • A2引脚：UART1_TX（发送）
   • A3引脚：UART1_RX（接收）
   • 这是专门用于与外部设备（如Arduino）通信的接口

正确连接方式：

JX-A7T模块          Arduino UNO
A2 (UART1_TX)  →  RX (引脚0)
A3 (UART1_RX)  ←  TX (引脚1)
GND            →  GND
VCC (3.3V/5V)  →  5V (根据模块电压要求)

UART接口功能说明：

1. UART0：

   • 用于语音芯片和WiFi芯片之间的通信
   • 内部协议通信，包含网络、控制等数据
   • 不建议用于外部设备连接

2. UART1：

   • 专用的外部通信接口
   • 用于与MCU、Arduino等外部设备通信
   • 只在执行特定指令时传输数据

验证方法：

1. 检查连接：

   • 确认使用的是A2和A3引脚
   • 不要连接到模块底部的其他串口引脚
   • 使用万用表测试连通性

2. 数据测试：

   • 正确连接后，唤醒后不应有持续数据
   • 只在说出"打开台灯"等指令时才有数据输出
   • 数据格式应符合协议规范（如AA 55 XX 55 AA）

注意事项：

• UART0和UART1功能不同，不可混用
• 连接前请确认模块的引脚定义
• 如果持续有数据传输，首先检查是否接错了串口
• 建议使用逻辑分析仪或串口助手验证数据内容

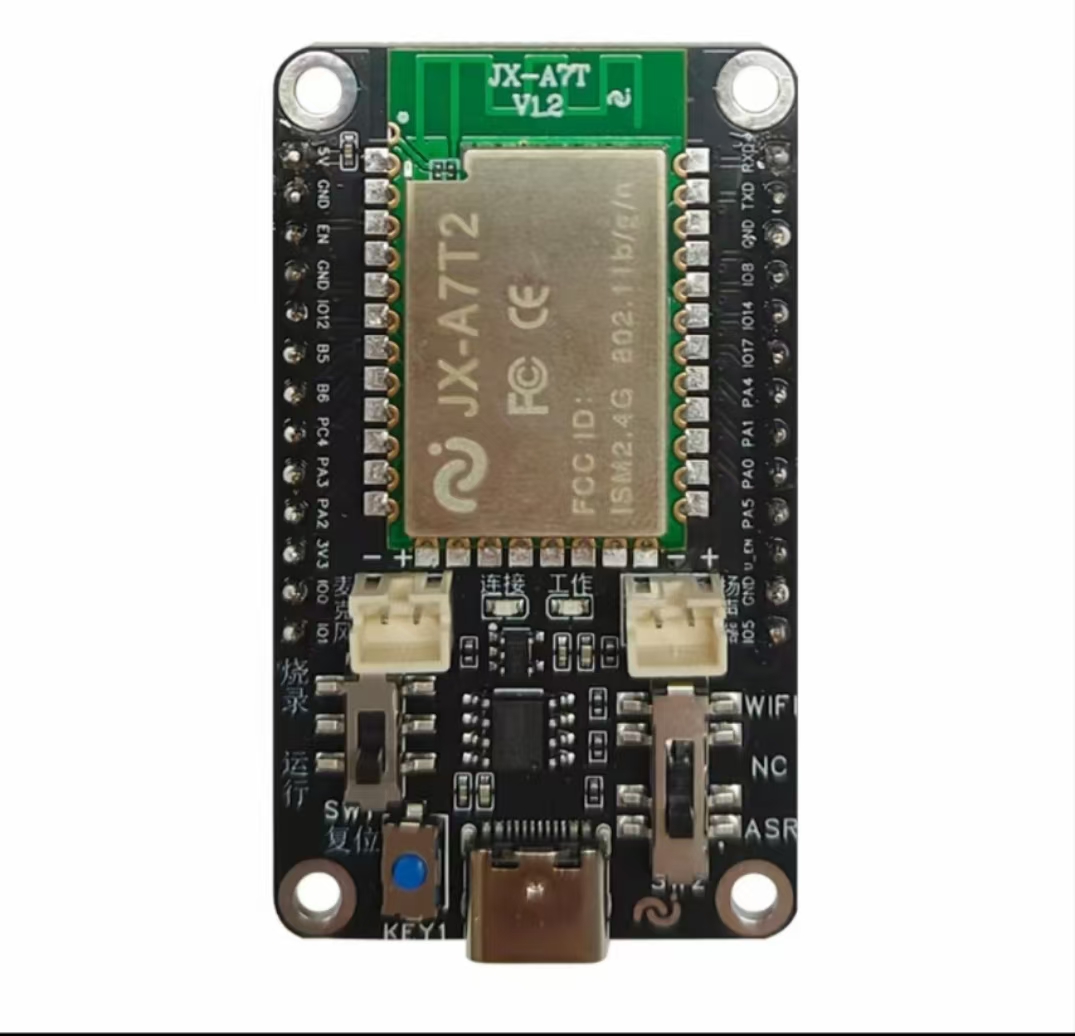

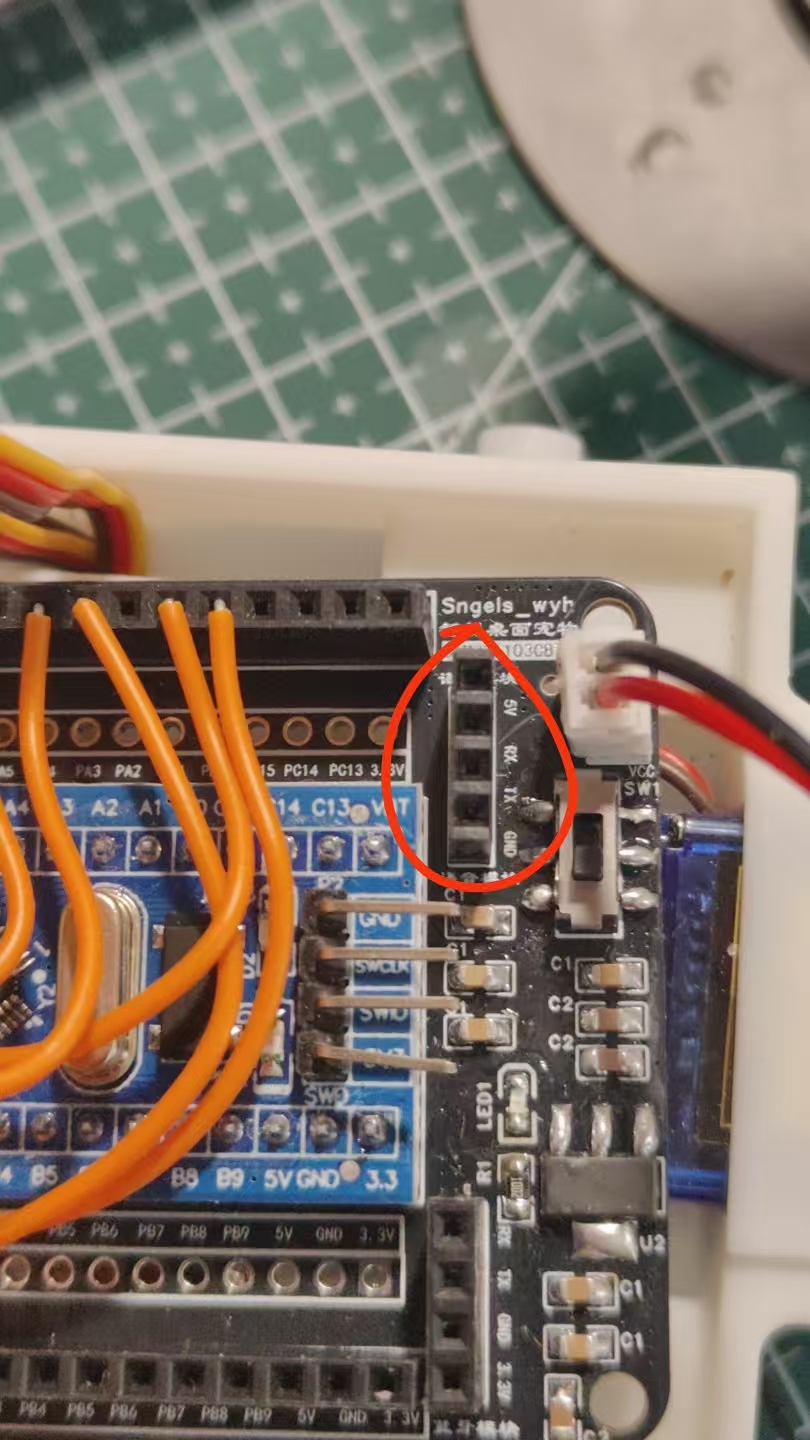

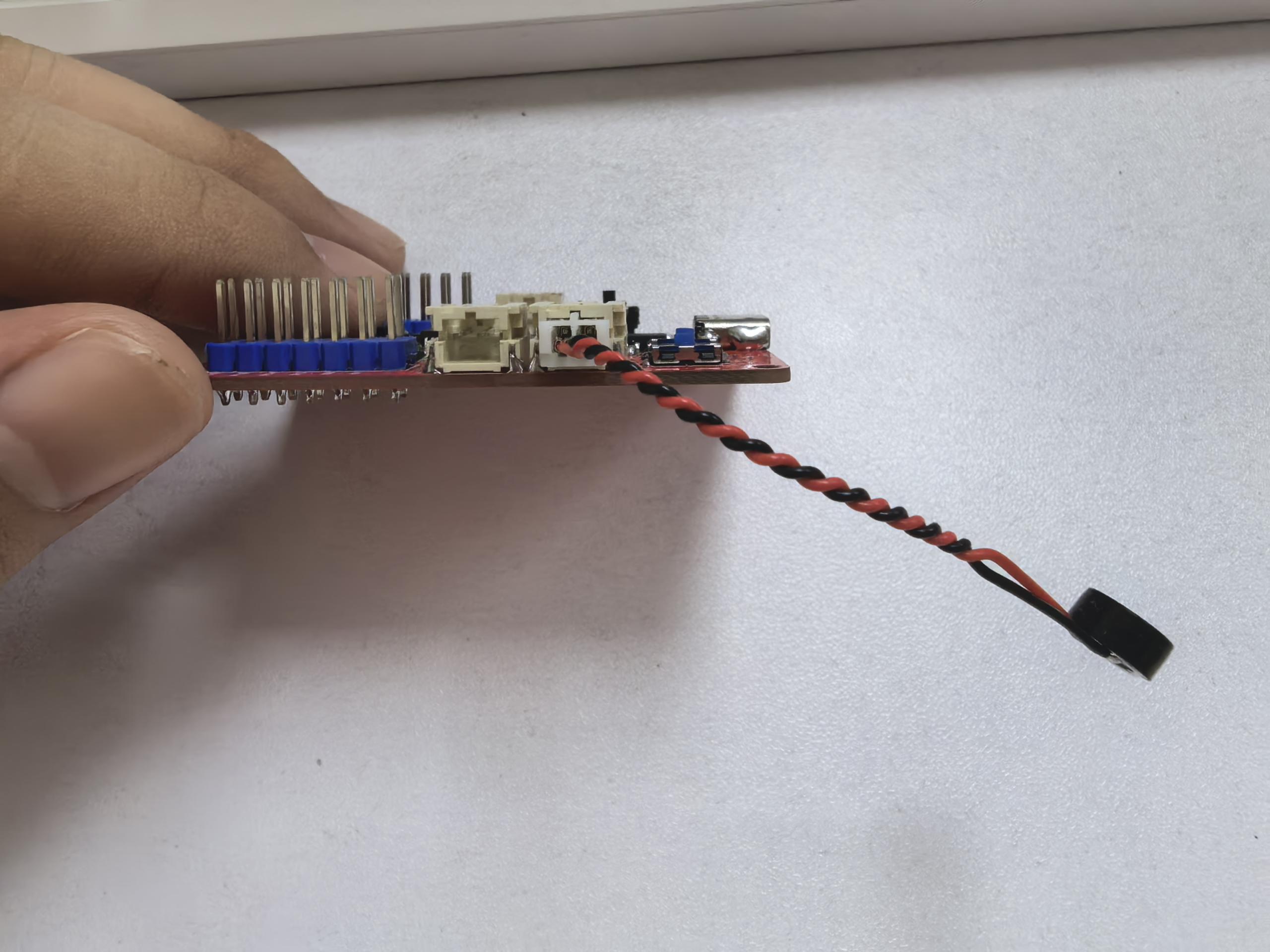

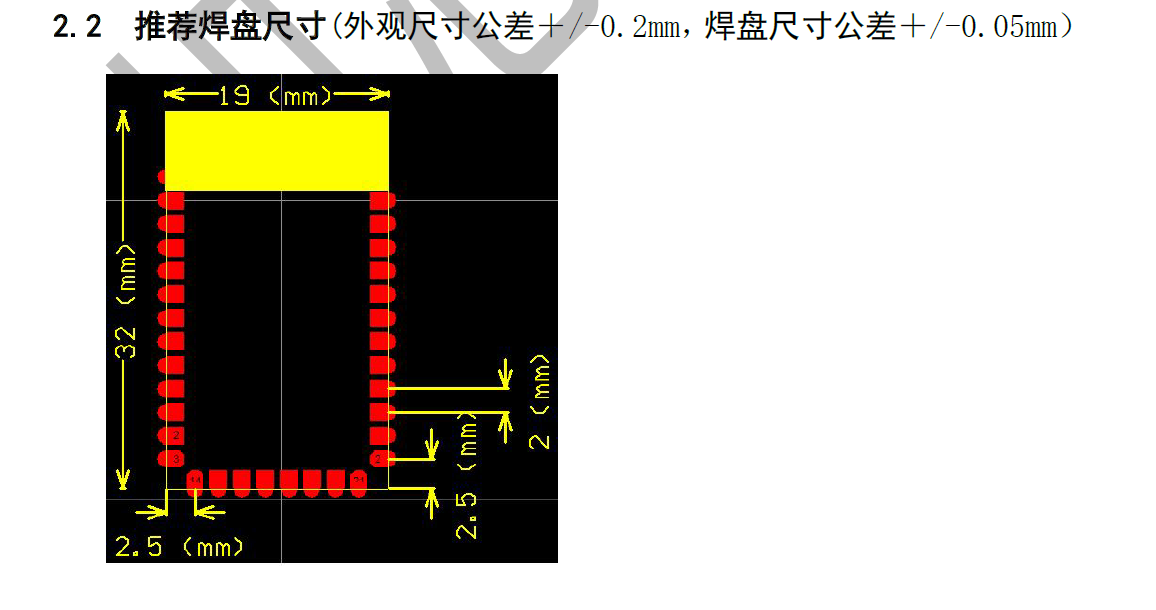

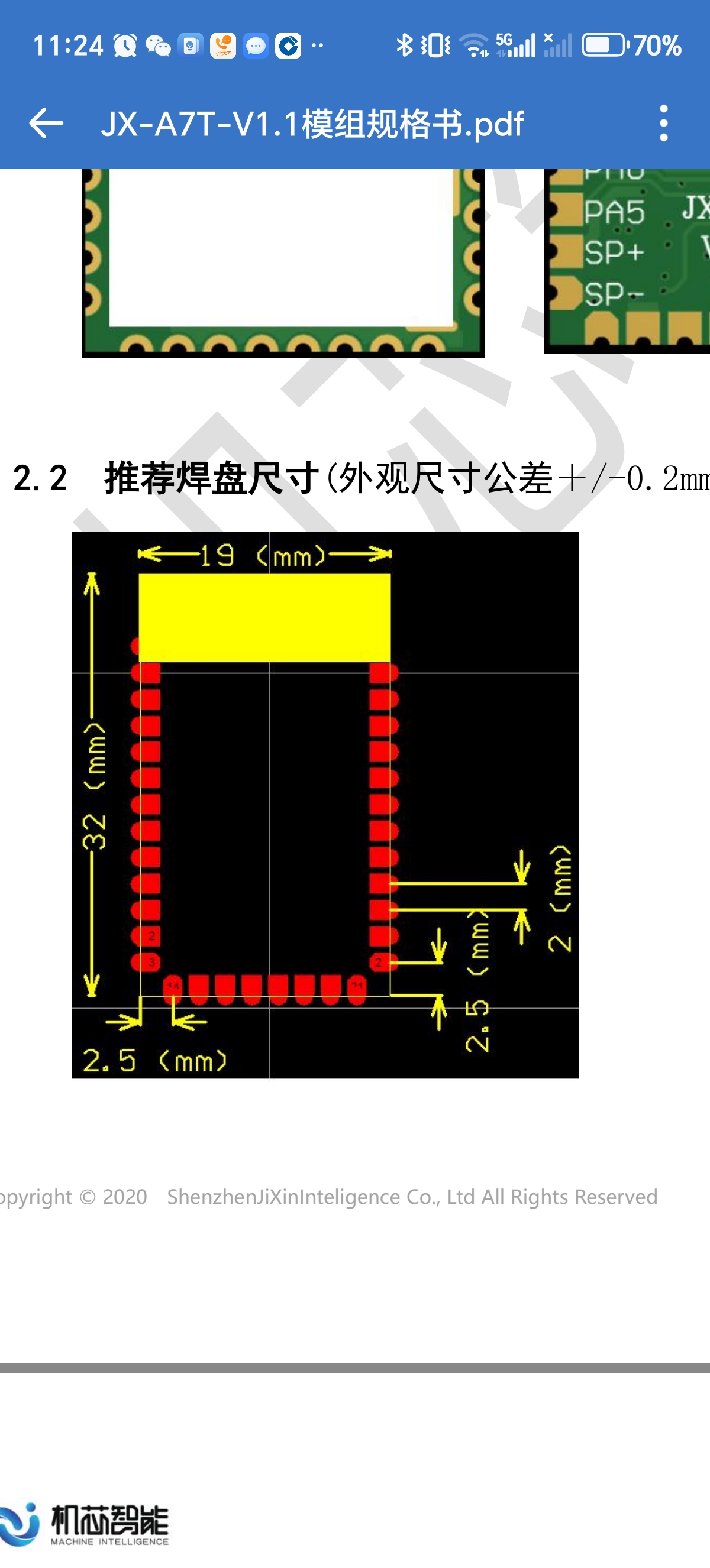

JX-A7T模块的排针间距是多少？¶

问题描述：

需要确认JX-A7T模块的排针间距是否为2.0mm，以便正确设计连接器和PCB布局。

解决方案：

排针规格说明：

• JX-A7T模块采用标准2.0mm间距排针设计
• 排针类型：双排针，每排数量根据具体功能而定
• 引脚间距：2.54mm（0.1英寸）为标准，但JX-A7T使用2.0mm间距

设计建议：

1. 连接器选型：

   • 使用2.0mm间距的连接器或排母
   • 确保连接器引脚数与模块匹配
   • 推荐使用带锁扣的连接器，提高连接可靠性

2. PCB设计：

   • 焊盘间距按2.0mm设计
   • 考虑连接器高度，留出足够空间
   • 预留定位孔或定位柱，确保插接准确

3. 转接方案：

   • 如需转换为2.54mm标准间距，可使用转接板
   • 市场有现成的2.0mm转2.54mm转接器
   • 自行设计转接板时注意信号完整性

注意事项：

• 2.0mm间距与常用的面包板（2.54mm）不兼容
• 插拔时注意对准，避免引脚弯折或损坏
• 确认排针方向，避免反插导致模块损坏
• 如需频繁插拔，建议使用带锁定装置的连接器

JX-A7T语音唤醒与GPIO输入冲突怎么办？¶

问题描述：

在使用JX-A7T模块时，语音唤醒与GPIO输入（如光敏电阻检测光线）存在冲突，导致GPIO输入状态（如A2低电平）限制或打断语音唤醒功能。

解决方案：

• 检查并修正控制流程中的条件判断逻辑
• 将GPIO输入和语音唤醒设置为独立的触发条件
• 避免GPIO输入状态影响语音唤醒的执行

注意事项：

• 两种触发方式不能设置互斥条件
• 建议分别配置不同的控制流程
• 保留完整的配置记录便于问题排查

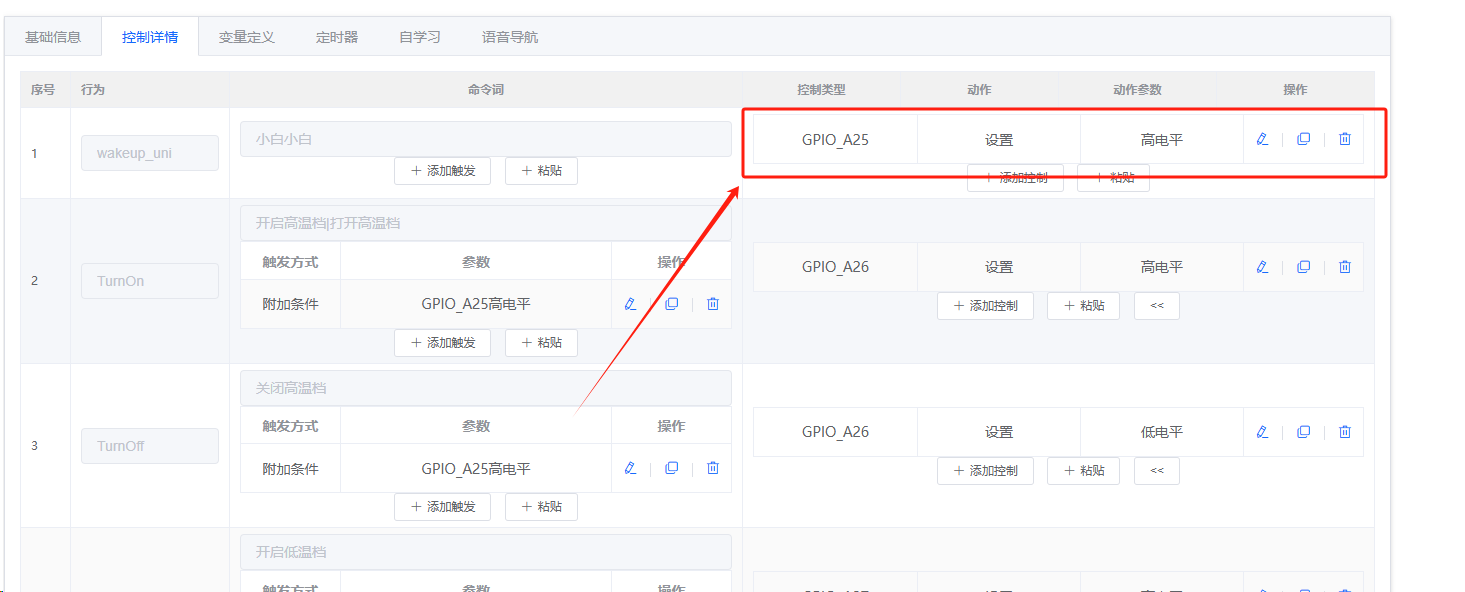

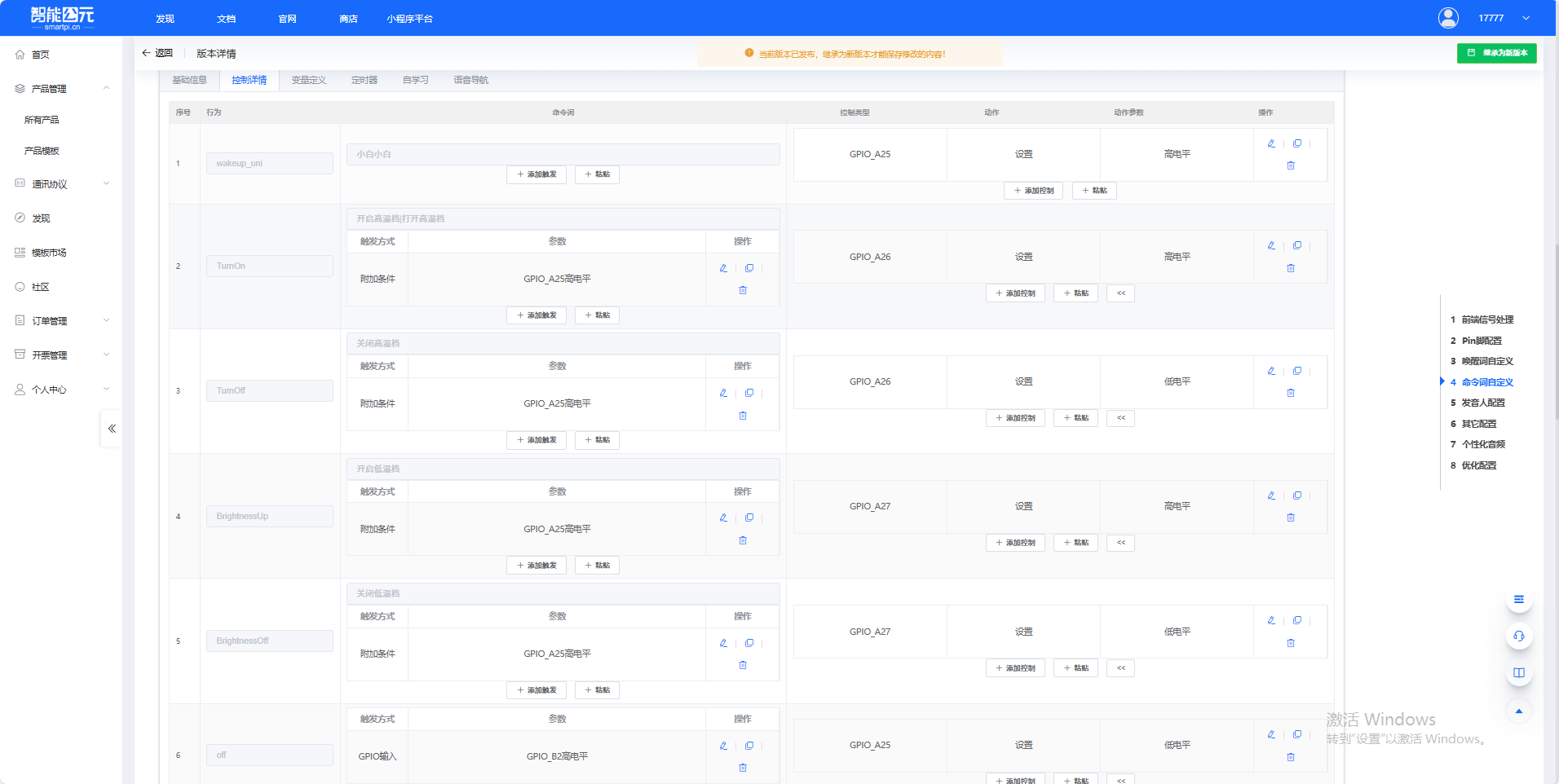

JX-A7T模块GPIO唤醒信号配置异常怎么办？¶

问题描述：

配置JX-A7T模块GPIO唤醒信号时，模块在未断电的情况下无法正常唤醒，且GPIO_A25引脚在唤醒后保持高电平。

解决方案：

• 检查GPIO_A25的配置，确认每次唤醒时都被设置为高电平输出
• 修改配置逻辑，避免在每次唤醒时强制设置GPIO_A25为高电平
• 如需要外部控制，建议将GPIO_A25配置为输入或双向模式

注意事项：

• 唤醒后自动设置GPIO为高电平会覆盖外部控制信号
• 单片机控制时应使用脉冲信号，而非持续电平
• 确认GPIO配置不会与外部控制信号产生冲突

JX-A7T如何实现串口文本输出功能？¶

问题描述：

希望通过串口将语音识别结果以文本形式同步输出，以便外接单片机进行文字处理，类似于WebSocket协议的文本输出功能。

解决方案：

1. 修改大模型输出格式

   • 在大模型配置中设置输出文字的编码格式
   • 将需要输出的文本内容转换为特定编码
   • 确保编码格式可以被单片机正确解码

2. 串口连接配置

   • 将JX-A7T的串口引脚（A2、A3）连接到单片机
   • A2为TX（发送），A3为RX（接收）
   • 确保两个设备的电平匹配和波特率一致

3. 数据透传实现

   • JX-A7T固件支持串口透传功能
   • 直接将编码后的文本通过串口发送
   • 单片机接收数据后进行解码处理

4. 单片机解码处理

   • 编写解码程序将接收到的编码还原为文本
   • 根据应用需求进行相应的文字处理
   • 可实现显示、存储或其他处理功能

注意事项：

• JX-A7T串口不能直接输出ASCII文本，需要通过编码转换
• 需要定制固件以支持特定的编码输出格式
• 硬件连接仅需将两个串口交叉连接（TX接RX，RX接TX）
• 编码格式应在项目前期进行充分测试验证

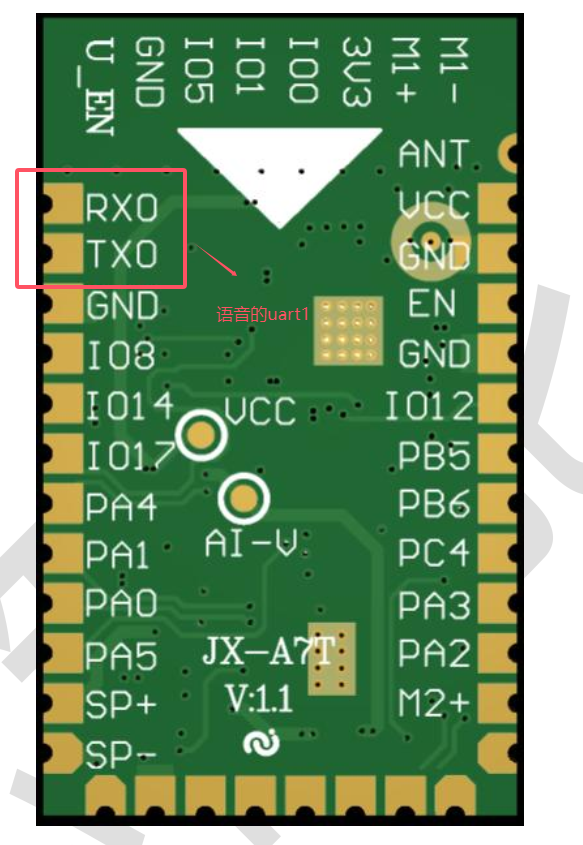

JX-A7T模块的UART1串口引脚是哪几个？¶

问题描述：

需要确认JX-A7T模块的UART1串口引脚具体是PIN57与PIN58，还是PIN68与PIN1。

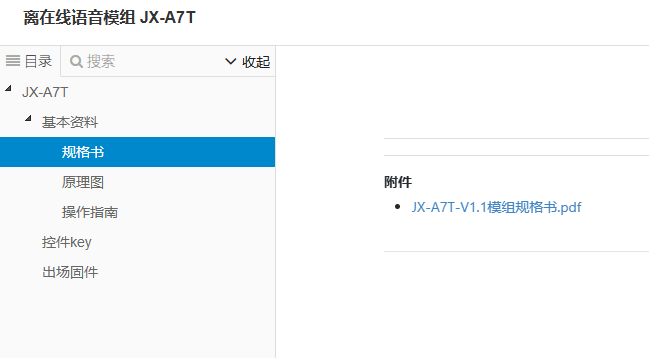

解决方案：

UART1串口引脚定义需要参考官方最新的规格书或引脚图。

引脚确认方法：

1. 查看官方规格书

   • 下载JX-A7T模块的最新规格书
   • 在引脚定义章节查找UART1相关引脚
   • 确认TX和RX的具体引脚编号

2. 参考开发板设计

   • 查看官方开发板的原理图
   • 对应UART1的连接位置
   • 验证引脚编号的正确性

3. 寻求专业技术协助

   • 如规格书信息不明确
   • 可申请确认
   • 提供具体的应用场景以获得准确指导

注意事项：

• 不同批次的模块可能存在引脚定义差异
• 建议以最新版本的官方文档为准
• 设计PCB时预留调试接口以便验证

唤醒方式¶

JX-A7T支持哪些唤醒方式？¶

问题描述：

询问JX-A7T模块是否支持通过蓝牙或IO口信号进行AI唤醒，而不仅限于语音唤醒词。

解决方案：

1. 支持的唤醒方式

• 语音唤醒（默认）：

  • 通过特定唤醒词触发
  • 支持自定义唤醒词
  • 最常用的唤醒方式

• 蓝牙唤醒：

  • 通过手机蓝牙信号唤醒
  • 在智能公元平台配置
  • 需要手机建立连接

• GPIO唤醒：

  • 通过IO口电平变化唤醒
  • 支持高/低电平触发
  • 适合硬件联动控制

2. 平台配置说明

• 智能公元平台可快速扩展支持
  • 需要蓝牙和GPIO唤醒功能
  • 可以通过平台配置实现
  • 寻求专业技术协助获取帮助

3. 配置步骤

1. 登录智能公元平台
2. 选择JX-A7T模块配置
3. 在唤醒设置中添加GPIO和蓝牙选项
4. 配置具体的触发条件和响应
5. 生成并烧录新固件

注意事项：

• 当前固件默认仅支持语音唤醒
• 需要定制固件支持其他唤醒方式
• GPIO唤醒时注意电平匹配
• 蓝牙唤醒需要保持连接状态

如何使用按键实现JX-A7T模块的唤醒功能？¶

问题描述：

需要在产品设计中通过按键触发唤醒功能，替代语音唤醒或作为补充唤醒方式。

解决方案：

1. 按键唤醒实现原理

• 按键按下时输入低电平信号
• 通过GPIO引脚检测电平变化
• 触发模块进入工作状态

2. 硬件连接设计

• 将按键一端连接到GPIO引脚
• 按键另一端接地（GND）
• GPIO引脚内部需要上拉电阻
• 或使用外部上拉电阻（10KΩ）

3. 软件配置

• 在智能公元平台配置GPIO唤醒功能
• 设置对应的GPIO引脚为输入模式
• 配置低电平触发作为唤醒条件
• 生成并烧录新固件

4. 电路设计要点

• 确保按键电路有防抖动处理
• GPIO引脚电压与模块工作电压匹配（3.3V）
• 考虑加入电容滤波提高稳定性

注意事项：

• 按键唤醒需要定制固件支持
• 设计时应考虑功耗控制
• 按键应有良好接地以避免干扰
• 产品开发时需要预留调试接口

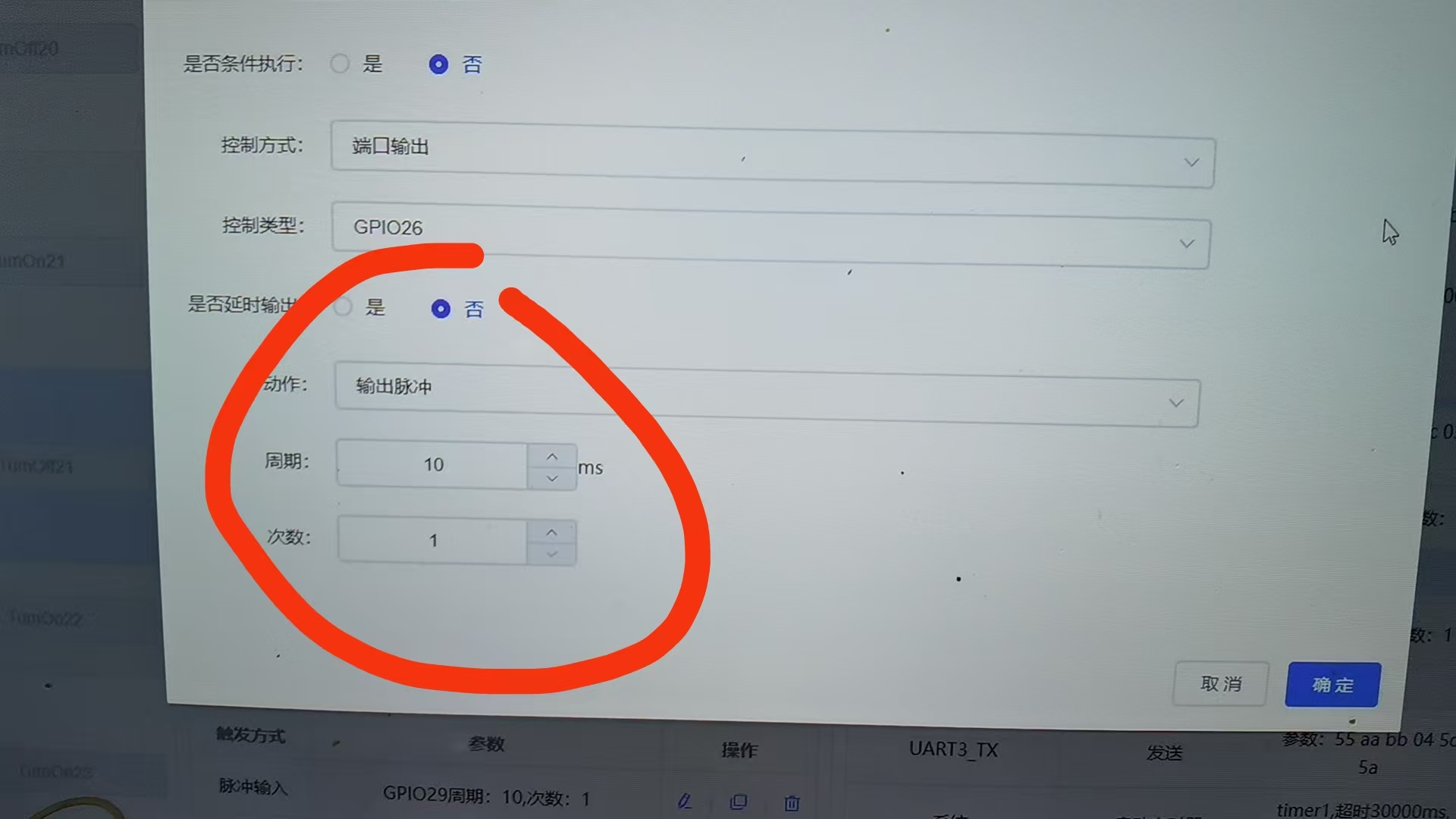

JX-A7T模块的输出脉冲参数如何配置？¶

问题描述：

在配置JX-A7T模块的输出脉冲时，对周期和次数参数的含义存在疑问，特别是当周期设置为10ms、次数设置为1时，是每10ms重复输出一个脉冲，还是仅输出一次脉冲。

解决方案：

1. 输出脉冲参数说明

输出脉冲的配置包含两个关键参数：

• 周期：单个脉冲的高电平持续时间
• 次数：脉冲的重复发送次数

2. 参数组合效果

3. 工作原理

• 当次数设置为1时，仅发送一个指定宽度的脉冲
• 脉冲宽度由周期参数决定，不是重复间隔
• 脉冲之间的间隔由系统自动处理

注意事项：

• 周期参数决定脉冲宽度，不是脉冲间隔
• 次数为1时表示单次脉冲，不是重复触发
• 需要多次脉冲时，相应增加次数参数
• 具体的脉冲时序要求应根据实际硬件规格确定

如何配置JX-A7T模块的输出脉冲次数以实现多次发送？¶

问题描述：

需要了解如何配置JX-A7T模块的输出脉冲次数，以实现多次脉冲发送功能。

解决方案：

1. 多次脉冲配置方法

要实现多次脉冲发送，只需调整"次数"参数：

• 增加次数参数到所需数量
• 保持周期参数为单个脉冲的宽度
• 系统会按配置自动发送相应次数的脉冲

2. 配置示例

如需要半秒内发送10个脉冲：

• 周期：500ms（每个脉冲持续500ms）
• 次数：10（连续发送10次）

3. 实际应用

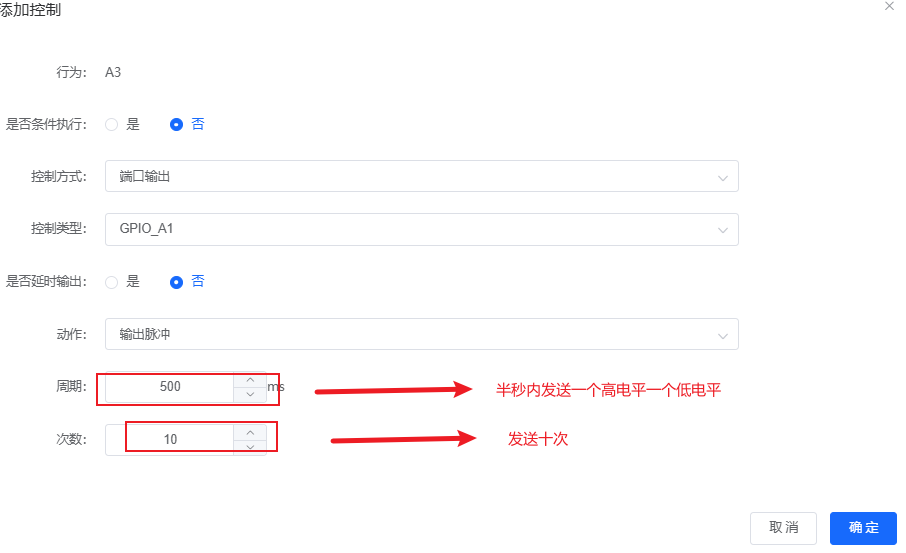

如图所示的配置：

• 周期：500ms（半秒内的高电平）
• 次数：10（发送十次）
• 实现每500ms发送一个脉冲，连续发送10次

注意事项：

• 脉冲次数应根据实际控制需求设置
• 过多的脉冲可能导致响应延迟
• 测试时建议从小次数开始，逐步调整
• 确认接收端能正确处理连续脉冲信号

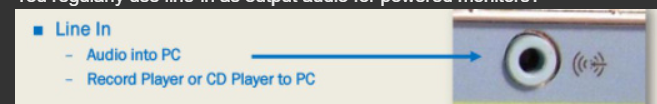

JX-A7T连接扬声器后出现滋滋声怎么办？¶

问题描述：

JX-A7T模块连接扬声器后，音频输出中出现滋滋的异常噪声，声音类似机械表快速滴答的声音。

解决方案：

1. 检查音频连接

• 确认扬声器连接牢固
• 检查音频线材质量

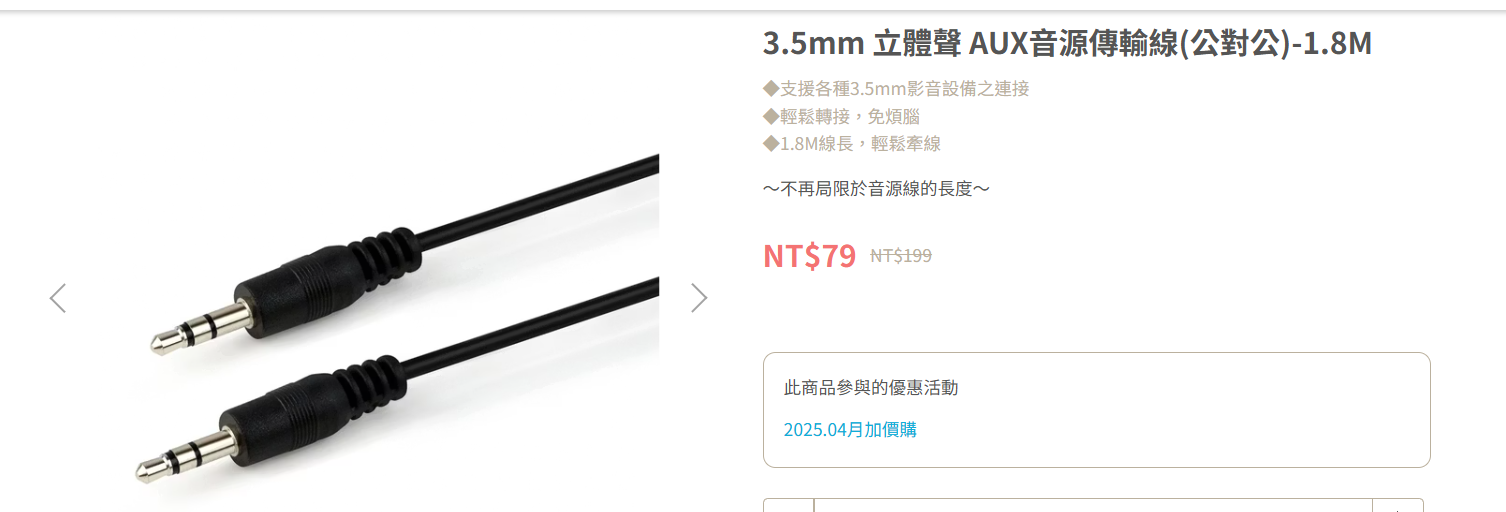

• 避免使用过长的音频线

2. 排查干扰源

• 远离强电磁干扰源
• 检查电源纹波是否过大
• 确认接地良好

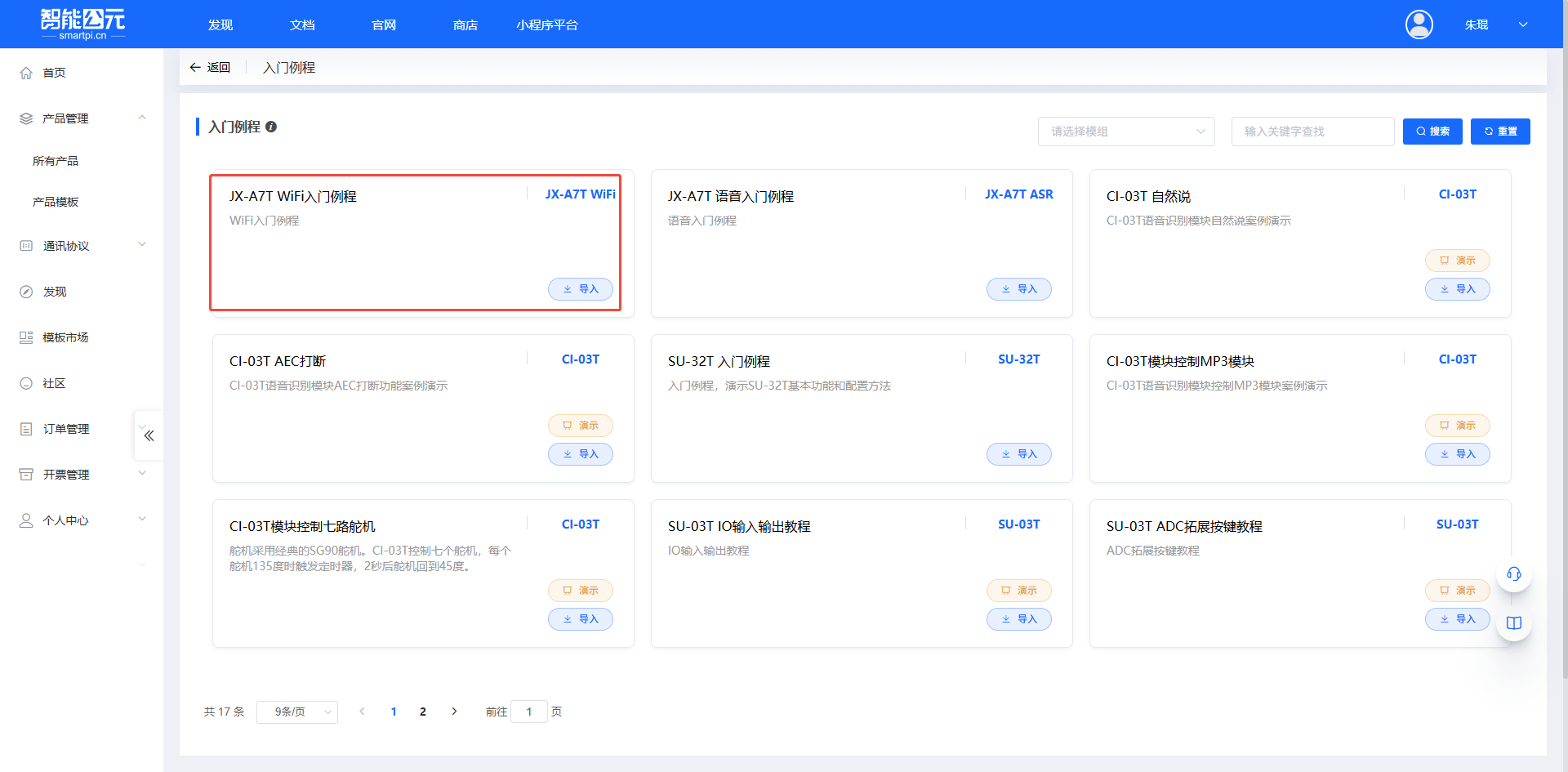

3. WiFi配置获取

JX-A7T的WiFi测试文件可在智能公元平台获取：

1. 访问智能公元官网：https://www.smartpi.cn/#/example
2. 搜索"JX-A7T WiFi入门例程"
3. 点击"导入"按钮直接使用

注意事项：

• 滋滋声可能是由于音频接地回路或电源噪声引起
• 如问题持续，建议更换不同规格的扬声器测试
• 平台提供的示例代码可直接导入使用，无需手动配置

JX-A7T模块的拨码开关如何设置？¶

问题描述：

JX-A7T模块需要正确设置拨码开关位置，WiFi模式与ASR模式对应不同的功能，错误设置会导致无法正常工作。

解决方案：

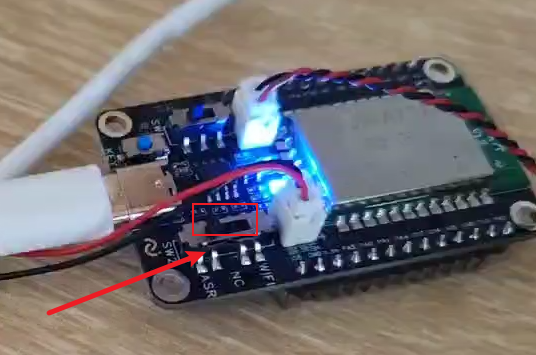

1. 拨码开关功能说明

JX-A7T模块的拨码开关用于选择工作模式：

• WiFi位置：使用WiFi连接和在线AI功能
• ASR位置：使用离线语音识别功能

2. 正确设置方法

• WiFi模式：拨码开关拨向WiFi标识侧
• ASR模式：拨码开关拨向ASR标识侧

3. 模式功能对比

4. 切换注意事项

• 切换模式前需要断电
• 上电后根据拨码位置确定工作模式
• 不同模式下固件配置可能不同

常见问题：

• 语音模块无反应：检查是否在ASR模式
• 无法连接网络：检查是否在WiFi模式
• 功能异常：确认模式与固件配置匹配

注意事项：

• 拨码开关只是硬件模式选择
• 具体功能实现需要相应的固件支持
• 如模式切换后异常，先检查拨码位置是否正确

JX-A7T模块的IO引脚如何区分和使用？¶

问题描述：

需要了解JX-A7T模块中IO开头的引脚和P开头的引脚分别代表什么功能，以及如何正确配置和使用这些IO口。

解决方案：

IO引脚分类说明

JX-A7T模块的IO引脚分为两类：

1. IO开头的引脚：

   • WiFi部分的IO口
   • 用于WiFi相关功能控制
   • 支持网络通信相关的IO操作

2. P开头的引脚：

   • 离线部分的IO口
   • 用于本地语音识别相关的控制
   • 支持离线模式下的IO操作

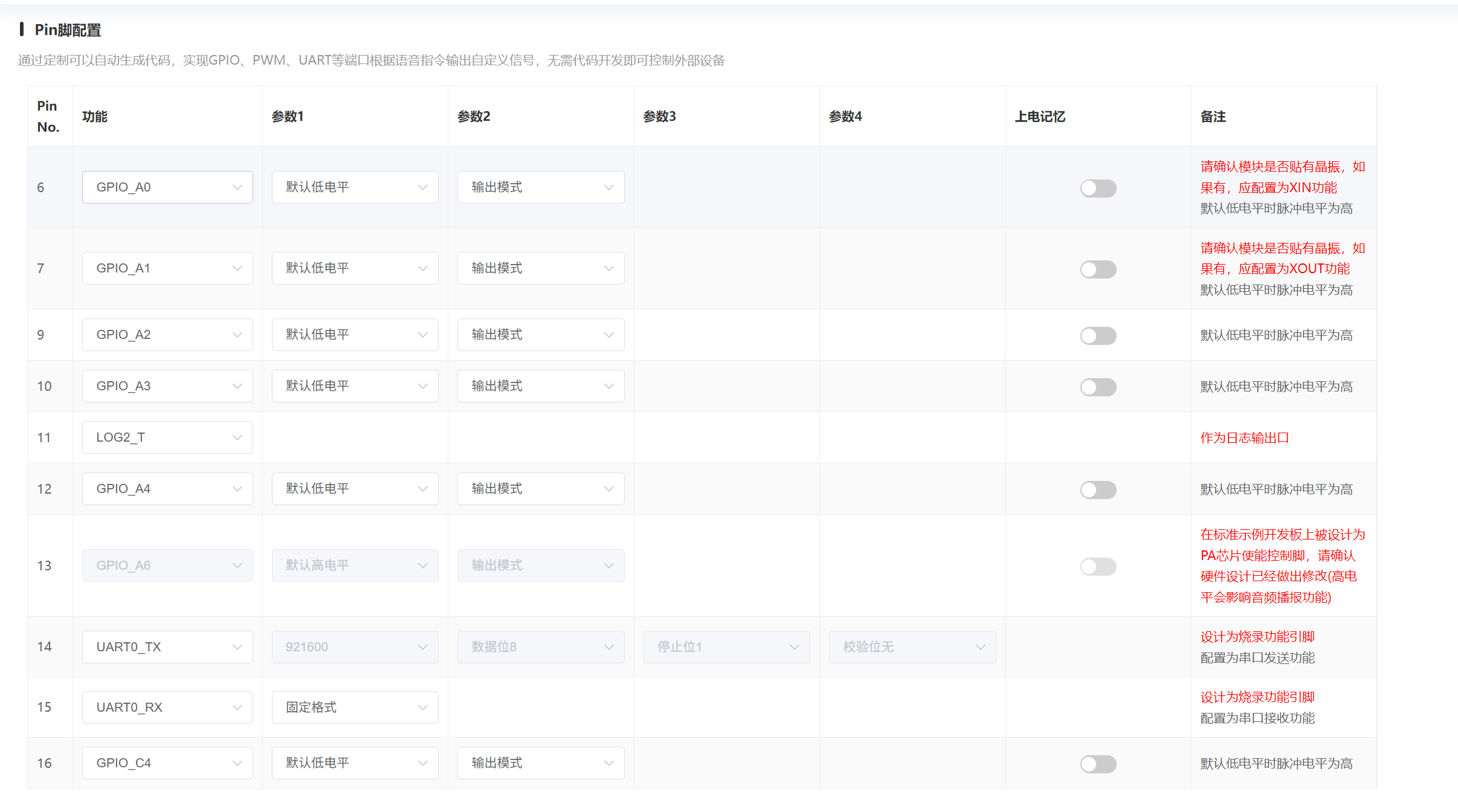

功能配置方法

1. 平台配置：

   • 在智能公元平台配置IO控制
   • 两类IO口都可以独立配置
   • 支持输入、输出、中断等多种模式

2. 串口透传配置：

   • 在优化选项中配置透传功能
   • 可通过串口控制IO状态
   • 实现外部设备联动控制

使用场景示例

1. WiFi部分IO（IO开头）：

   • 网络状态指示
   • 远程控制输出
   • 云端数据采集

2. 离线部分IO（P开头）：

   • 本地控制输出
   • 语音触发动作
   • 离线状态指示

注意事项：

• 两类IO口功能独立，可同时使用
• 配置时需要明确选择IO类型
• 建议根据应用需求选择合适的IO口
• 如需复杂控制，可组合使用两类IO口

JX-A7T模组的AEC功能如何正确配置和使用？¶

问题描述：

在固件配置中开启了AEC（回声消除）功能，并按照指导进行了接线，但AEC功能没有达到预期效果，无法实现唤醒打断。

问题分析：

JX-A7T模组的AEC功能有特定的使用要求：

• 固件要求：AEC功能需要配合特定的大模型固件才能生效
• 配置限制：仅在单MIC模式下支持AEC功能
• 接线要求：需要正确连接外部音频参考信号
• 功能特性：AEC主要用于实现语音播报时的唤醒打断

解决方案：

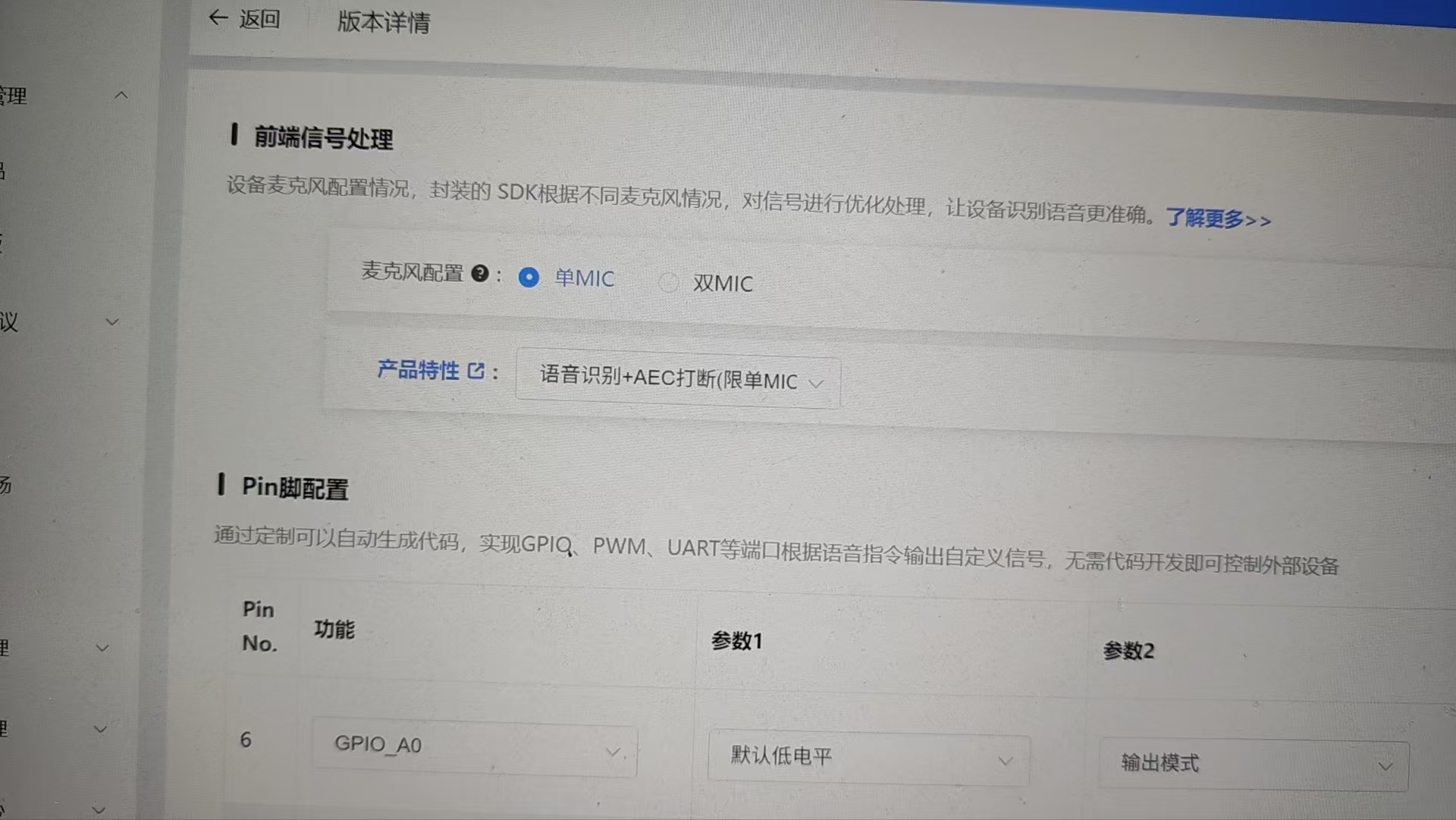

1. 固件配置确认

在智能公元平台配置时：

• 选择"单MIC"麦克风配置
• 产品特性设置为"语音识别+AEC打断(限单MIC)"
• 确保使用支持AEC的大模型固件版本

2. 硬件连接要求

正确连接AEC参考信号：

• 将外部功放输出信号接入模块的AEC输入端
• 确保信号幅度和阻抗匹配
• 使用合适的耦合电容

3. 功能验证步骤

验证AEC功能是否正常：

1. 播放语音内容时尝试唤醒
2. 观察是否能成功打断播报
3. 确认唤醒识别的准确性
4. 测试不同音量下的效果

4. 常见问题排查

如果AEC功能无效：

• 确认使用的是大模型固件
• 检查硬件接线是否正确
• 验证固件配置是否启用AEC
• 测试外部功放输出信号是否正常

注意事项：

• AEC功能仅在大模型固件中完全支持
• 必须使用单MIC配置模式
• 外部功放类型需要与AEC电路兼容
• 如问题持续，建议使用标准测试环境验证

JX-A7T模块是否支持播放智能体音乐？¶

问题描述：

需要确认JX-A7T模块是否支持播放智能体中的音乐功能。

解决方案：

音乐播放支持情况

1. 自建智能体：

   • 如果智能体中实现了音乐播放功能
   • JX-A7T模块可以正常播放
   • 需要在智能体平台中配置音乐相关功能

2. 官方智能体：

   • 官方智能体的音乐功能正在优化中
   • 当前版本暂时不支持音乐播放
   • 后续版本会逐步完善音乐功能

实现方法

1. 自建智能体音乐播放：

   • 在智能体平台（如扣子Coze）中配置音乐播放节点
   • 上传音乐资源或使用在线音乐服务
   • 设置音乐播放的触发条件

2. 语音控制播放：

   • 通过语音指令触发音乐播放
   • 支持播放、暂停、切歌等控制
   • 可结合场景实现智能音乐推荐

功能限制

• 官方智能体音乐功能尚未完全开放
• 音乐播放需要网络连接支持
• 音频格式需要模块支持
• 播放质量取决于网络状况

注意事项：

• 自建智能体可以实现音乐播放功能
• 官方智能体的音乐功能正在开发中
• 建议关注平台更新获取最新功能
• 如需音乐功能，可优先考虑自建智能体方案

JX-A7T模块的引脚定义如何获取？¶

问题描述：

需要获取JX-A7T模块的引脚定义和接线方法，以了解各引脚的功能和连接方式。

解决方案：

引脚定义获取方式：

1. Excel文件获取：

   • 引脚定义以Excel表格形式提供
   • 包含完整的引脚功能说明
   • 可申请获取最新版本

2. 引脚功能概览：

   • GPIO引脚：支持UART、PWM、ADC、I2C等接口
   • 电源引脚：VCC、GND等供电接口
   • 专用引脚：UART、I2S等专用功能接口

接线方法参考：

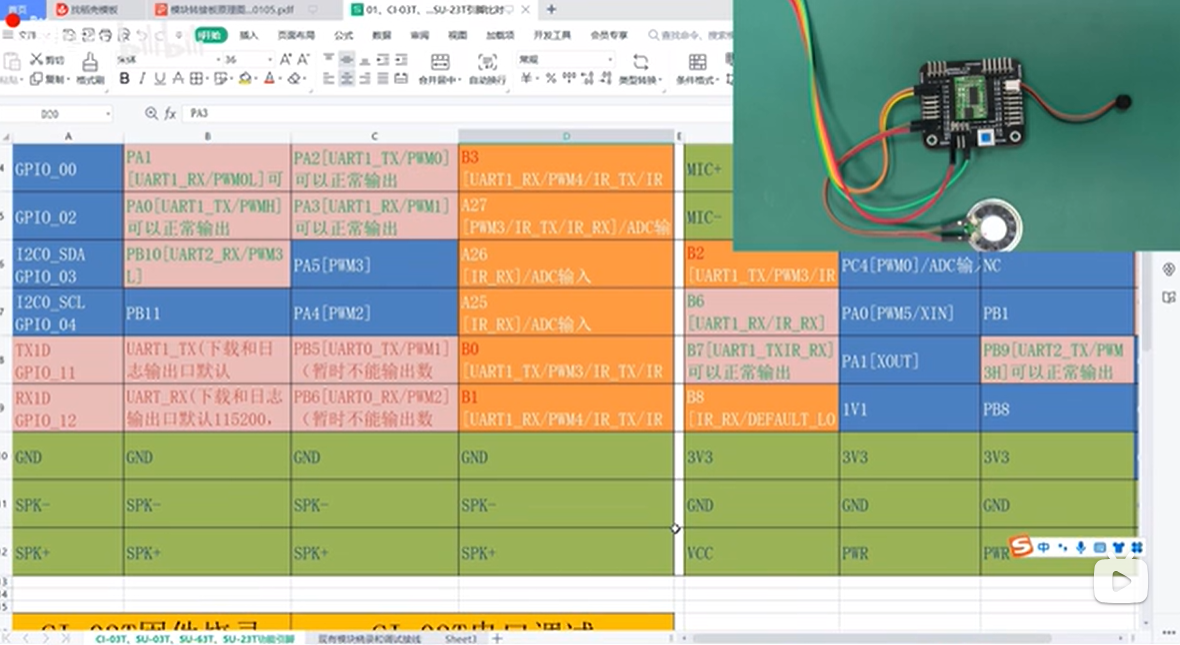

JX-A7T模块的实物接线图和引脚定义Excel表格

主要接口说明：

1. GPIO系列引脚：

   • GPIO_00、GPIO_02等通用输入输出引脚
   • 可配置为UART、PWM、ADC等功能
   • 支持上拉、下拉、中断等模式

2. 通信接口引脚：

   • UART：串口通信引脚
   • I2C：两线制通信接口
   • SPI：高速串行外设接口

3. 电源管理引脚：

   • VCC：电源输入（通常为3.3V或5V）
   • GND：电源地
   • RESET：复位引脚

注意事项：

• 接线前请确认引脚定义和电压等级
• 避免输出引脚短路，可能损坏模块
• 建议使用官方提供的最新引脚定义文档
• 如不确定，可申请获取帮助

JX-A7T模块对未设定的指令如何响应？¶

问题描述：

需要了解JX-A7T模块在接收到未设定的语音指令时的响应方式，是否可以设置默认回复。

解决方案：

响应机制说明：

JX-A7T模块对未设定的指令采用静默处理方式：

1. 不回复：

   • 未设定的指令不会触发任何语音回复
   • 模块保持静默，不输出任何音频

2. 不触发：

   • 不会触发任何GPIO输出
   • 不执行串口发送等动作
   • 保持当前状态不变

功能限制：

• 无法设置默认回复：不能设置"我没有这个指令"等例外回复
• 静默处理：所有未识别的指令都被忽略
• 无反馈机制：无法知道指令未被识别

使用建议：

1. 完善指令集：

   • 尽可能覆盖可能使用的指令
   • 考虑同义词和不同表达方式
   • 定期更新优化指令列表

2. 使用引导：

   • 在产品说明中明确支持的指令列表
   • 提供指令卡片或贴纸作为提示
   • 建议使用标准、清晰的指令发音

3. 替代方案：

   • 使用在线模式时，可接入大模型实现自然对话
   • 设置帮助指令，询问支持的功能
   • 通过LED或其他方式提示识别状态

注意事项：

• 这是离线语音识别的固有特性，无法通过配置改变
• 在线模式下的大模型可以处理未设定的指令
• 建议在产品设计中考虑这一限制
• 如需要更智能的交互，建议使用在线模式

JX-A7T模块是否支持方言定制化和语言切换？¶

问题描述：

需要了解是否可以对JX-A7T模块进行台湾话（中文方言）的定制化，以及是否支持通过语音指令切换语言。

解决方案：

方言定制化支持：

1. 可定制方言：

   • 支持台湾话等中文方言定制
   • 需要提供足够的方言语音数据
   • 属于定制化服务范畴

2. 定制流程：

   • 提供方言语音样本
   • 技术团队评估可行性
   • 定制开发专用固件
   • 测试验证方言识别效果

语言切换功能：

1. 唤醒词切换：

   • 支持通过唤醒词切换语言
   • 可以使用语音指令切换语系
   • 词语不能过长，建议简洁明确

2. 切换示例：

   • 中文环境下说"请你换英文"可切换到英文
   • 英文环境下说对应指令可切换回中文
   • 切换指令需要在平台中预先配置

实现步骤：

1. 平台配置：

   • 在智能公元平台配置多语言支持
   • 设置各语言的唤醒词和指令集
   • 配置语言切换的触发条件

2. 固件生成：

   • 生成包含多语言功能的固件
   • 烧录到模块进行测试
   • 验证语言切换的准确性

使用限制：

1. 指令简洁性：

   • 语言切换指令不能过于复杂
   • 建议使用简短明确的短语
   • 避免使用长句子作为切换指令

2. 定制成本：

   • 方言定制属于定制服务
   • 需要额外的开发成本
   • 建议有批量需求时考虑

注意事项：

• 方言定制需要提前沟通
• 语言切换功能需要在固件中预置
• 切换指令应易于发音和识别
• 如需要方言定制，建议提前准备语音样本

JX-A7T模块是否支持数字音频输入（I2S）？¶

问题描述：

希望将蓝牙设备采集的WAV或MP3音频数据直接输入到语音识别模块中进行处理，询问是否支持数字音频输入（如I2S）以及如何实现。

解决方案：

音频输入方式说明：

1. 仅支持模拟输入：

   • 常规模块只支持模拟信号输入
   • 通过麦克风或Line-in接口接收模拟音频
   • 不支持直接接收数字音频数据（WAV/MP3）

2. 硬件接口确认：

   • 模块确实有I2S（IIS）接口标记
   • 但常规固件未开放数字音频输入功能
   • Analog MIC & Line-in是可用的音频输入接口

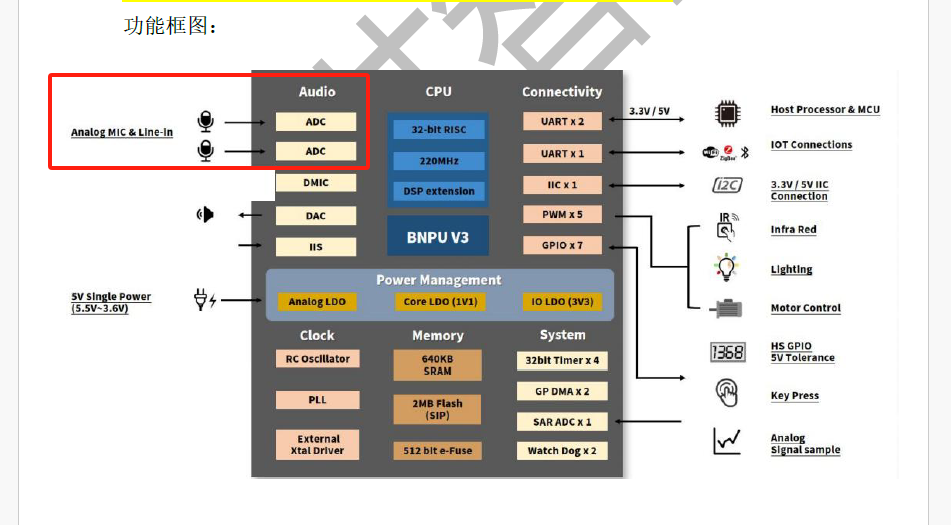

产品功能框图，红色框标出"Analog MIC & Line-in"接口

推荐实现方案：

1. 模拟信号传输方案：

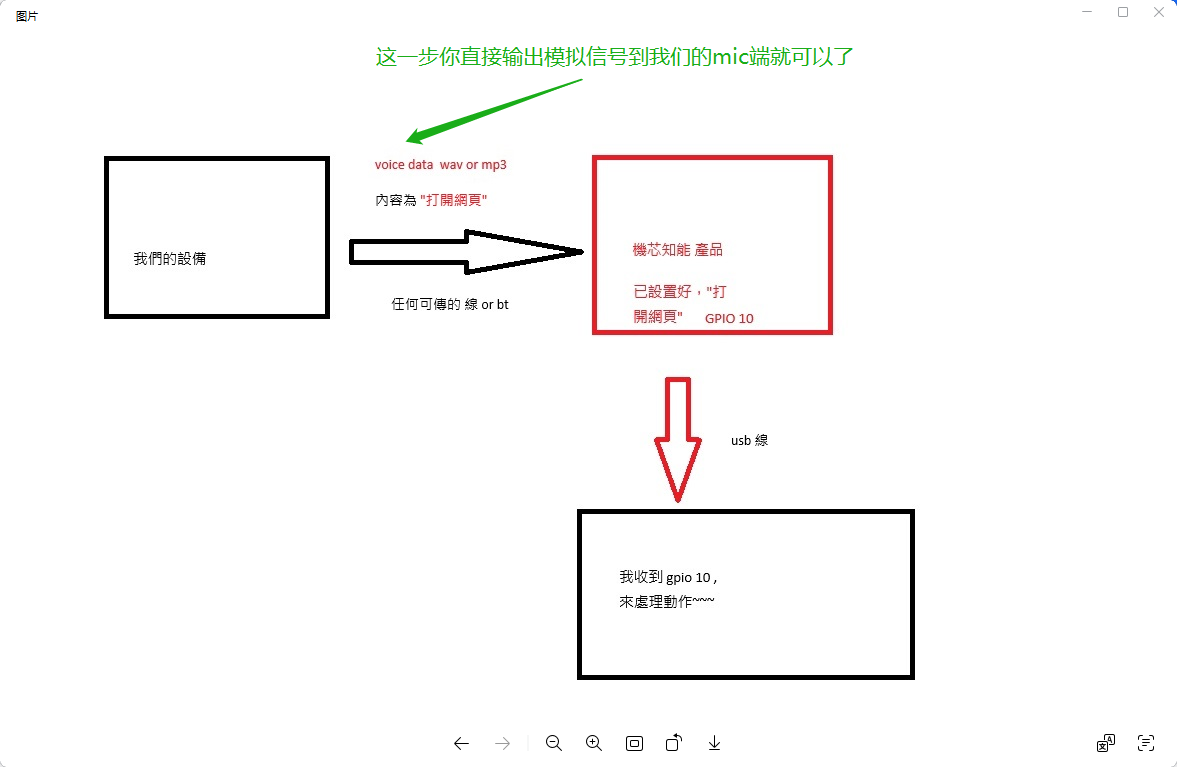

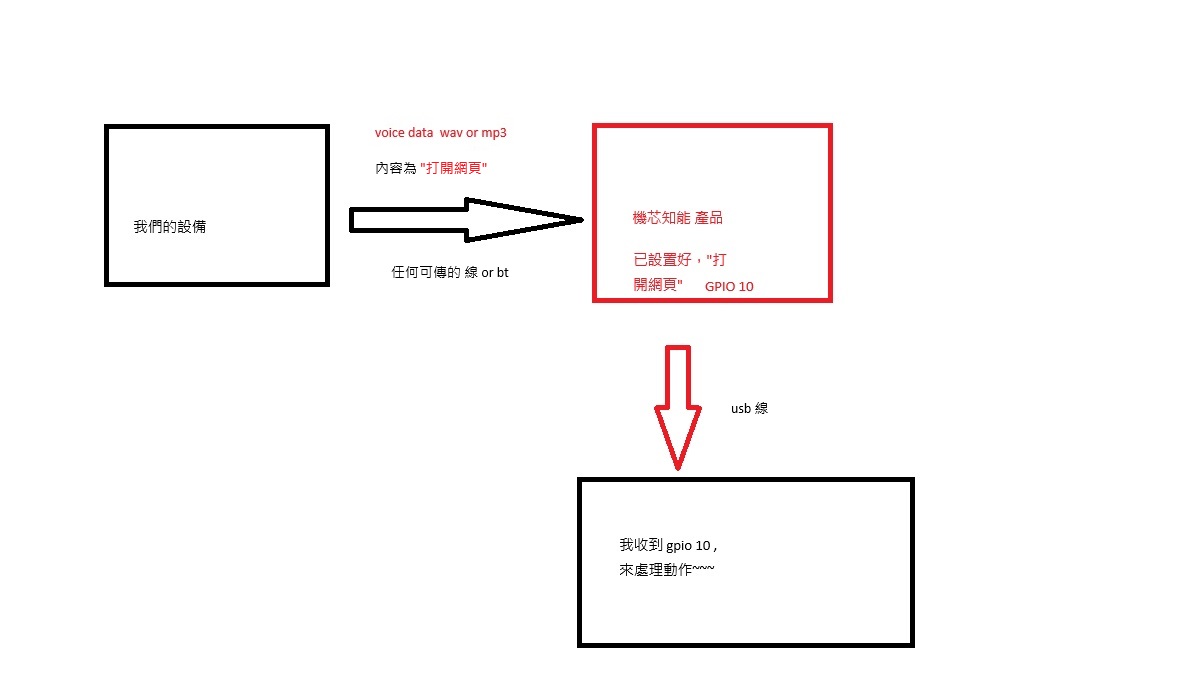

系统流程图，希望直接传输数字音频

修改的流程图，建议使用模拟信号传输

1. 具体实现方法：

   • 蓝牙模块接收WAV/MP3文件
   • 通过DAC转换为模拟信号
   • 播放音频，由模块麦克风接收
   • 模块进行语音识别处理

2. 接线方式：

   蓝牙模块音频输出 → 扬声器播放 → 模块麦克风接收


技术对比分析：

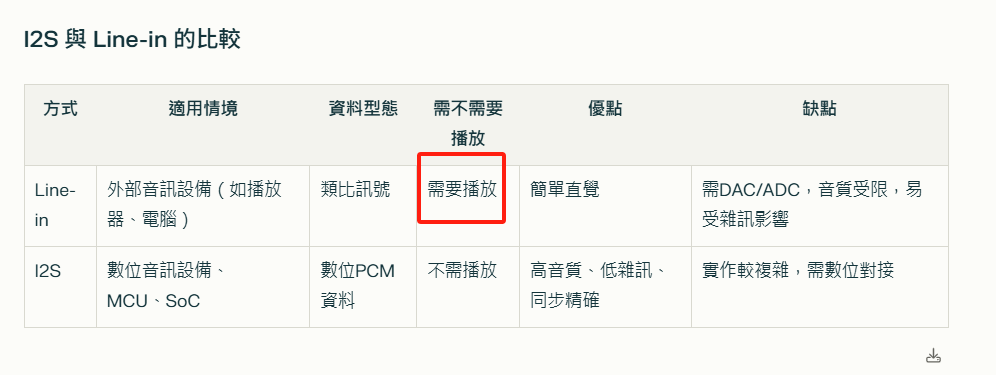

I2S与Line-in的比较表格

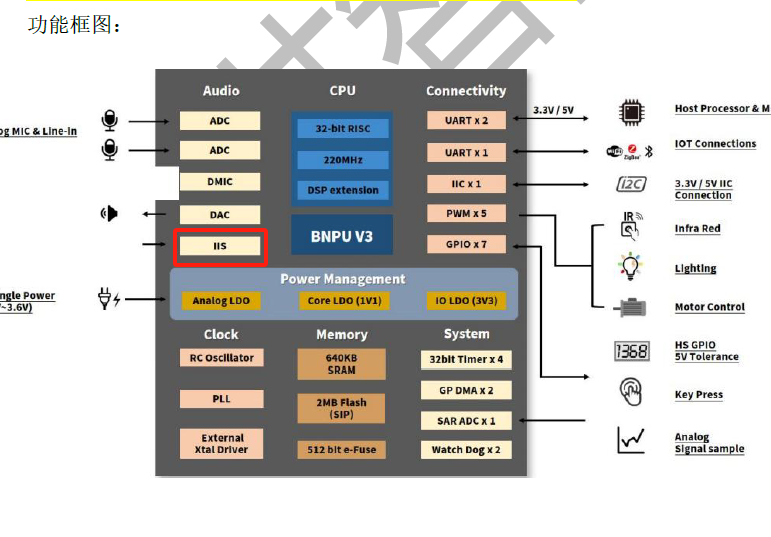

产品功能框图中标出的I2S接口位置

定制开发说明：

1. 数字音频输入开发：

   • 需要定制开发固件
   • 开发周期较长
   • 属于定制服务范畴

2. 开发难度：

   • 需要修改底层驱动
   • 涉及音频处理链路重构
   • 测试验证工作量大

3. 成本考量：

   • 定制开发费用较高
   • 适合大批量需求
   • 小批量建议使用模拟方案

快速实现建议：

如果需要音频接收功能：

1. 使用平台配置：

   • 在智能公元平台配置MIC模拟信号输入
   • 无需额外开发，直接可用
   • 快速实现功能验证

2. 硬件连接：

   • 音频源输出连接到扬声器
   • 扬声器对准模块麦克风
   • 确保音频清晰可识别

3. 优化建议：

   • 使用有线音频传输减少干扰
   • 调整合适的音量
   • 考虑使用定向麦克风

注意事项：

• 常规产品建议使用模拟信号方案
• 数字音频输入需要定制开发
• 模拟方案简单可靠，成本低
• 如确实需要I2S输入，需评估开发周期和成本

JX-A7T模块是否支持Line-In接口输入？¶

问题描述：

需要了解JX-A7T模块是否支持Line-In接口连接，以及如何将外部音频信号接入模块进行处理。

解决方案：

Line-In接口确认：

1. 支持Line-In输入：

   • 模块MIC部分已有ADC算法处理
   • 支持48kHz采样率输入
   • 通过MIC1和MIC2接口实现

2. 硬件接口位置：

   • MIC1和MIC2引脚可用于Line-In
   • 2.0mm间距排针接口
   • 需要自行拉线连接

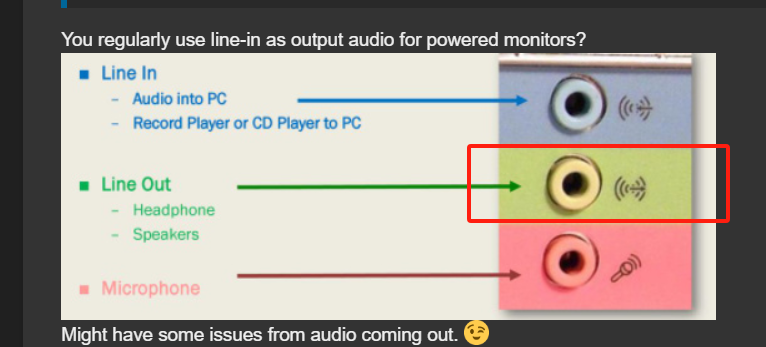

音频接口示意图，展示Line-In、Line-Out和Microphone接口

音频处理路径：

1. 信号流向：

   • 外部音频从Line-In输入
   • 经过ADC转换为数字信号
   • 通过IIS接口传输给主控芯片

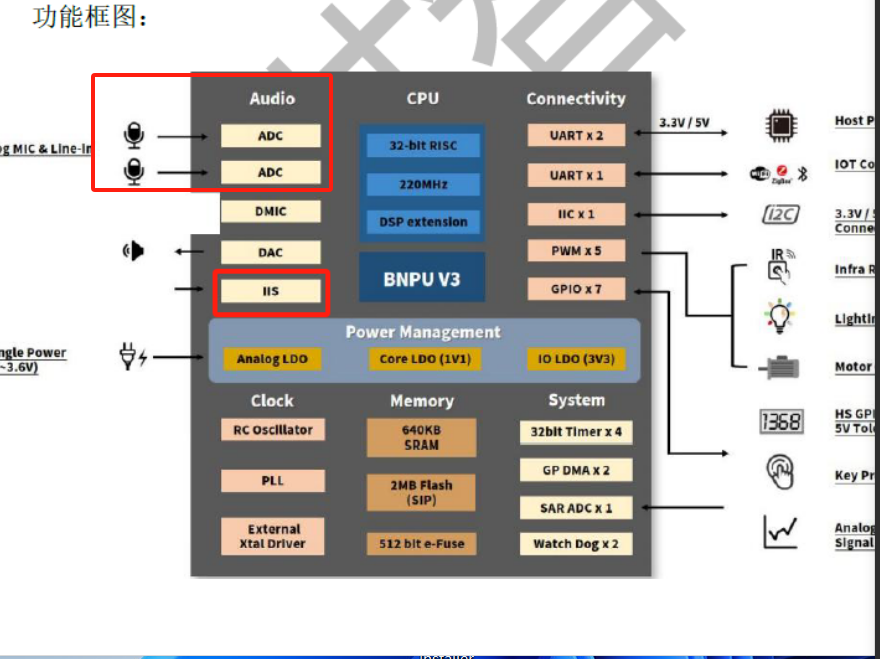

JX-A7T功能框图，展示ADC和IIS接口

1. 物理连接：

   • 使用排针接口的MIC1/MIC2引脚
   • 可使用杜邦线或定制连接器

JX-A7T模块侧面的2.0mm间距排针接口

JX-A7T模块俯视图，展示MIC1和MIC2接口

连接方式建议：

1. 使用3.5mm音频线：

   • 标准3.5mm立体声插头
   • 需要转接板或转接线

标准3.5mm立体声插头

1. AUX音频线连接：

   • 使用3.5mm AUX音频线
   • 公对公连接器

3.5mm立体声AUX音频传输线

技术参数支持：

• 采样率：支持48kHz
• 信号类型：模拟音频信号
• 输入阻抗：匹配标准Line-Out输出
• 电压范围： typical 1Vpp

注意事项：

• Line-In功能通过MIC接口实现
• 需要在固件中正确配置ADC
• 外部音频可能需要电平匹配
• 建议使用屏蔽线减少干扰

JX-A7T支持标准485通信协议吗？¶

问题描述：

需要了解JX-A7T模块的串口通信是否支持标准485协议，以及如何与PLC等设备进行通信。

解决方案：

1. 通信协议说明

• JX-A7T模块的串口通信为TTL电平
• 如需485通信，必须外接TTL转485转换电路
• 模块本身不是标准485协议，而是自由口协议

2. 硬件连接方式

• TTL串口 → 转换电路 → 485总线
• RS485的A、B线连接到485设备的对应端口
• 确保共地连接

3. 与PLC通信配置

• 使用自由口模式进行通信
• 需要根据PLC的通信协议编写数据帧格式
• 支持自定义波特率、数据位、停止位等参数

注意事项：

• 不能直接连接485总线，必须经过电平转换
• 自由口协议需要自行定义通信格式
• 转换电路可选择MAX485或类似芯片
• 长距离通信建议使用带隔离的转换模块

JX-A7T模块的串口功能如何分配？¶

问题描述：

需要确认JX-A7T模块上语音串口和WiFi串口的物理连接功能，特别是哪些串口可以连接外部单片机，哪些用于烧录程序。

解决方案：

串口功能分配说明：

JX-A7T模块有4个串口，功能分配如下：

1. 可连接外部单片机的串口：

• WiFi的串口0（RXD_OUT_12F, TXD_OUT_12F）
• 语音的串口1（TXD_OUT_03T, RXD_IN_03T）
• 这两个串口可用于与外部单片机通信

2. 不可连接外部单片机的串口：

• 语音的串口0（TXD_OUT_03T, RXD_IN_03T）
• WiFi的串口1（RXD_OUT_03T, TXD_OUT_03T）
• 这两个串口用于内部通信，不能连接外部设备

3. 烧录程序专用串口：

• 语音的串口0：用于烧录语音部分固件
• WiFi的串口0：用于烧录WiFi部分固件
• 这两个串口兼具烧录功能

JX-A7T模块原理图，标注了四个串口的位置

串口连接总结：

注意事项：

• 连接错误可能导致通信异常或无法烧录
• 设计时请严格按照串口功能进行连接
• 烧录时使用对应的烧录串口
• 如不确定，可参考官方开发板连接方式

JX-A7T模块如何配置ADC功能？¶

问题描述：

在JX-A7T模块的引脚配置中，无法找到支持ADC功能的引脚。

解决方案：

ADC引脚配置说明：

1. CI系列模块ADC配置：

• ADC引脚通常为PC4
• 在引脚配置中选择PC4
• 输入模式设置为：ADC输入

2. SU系列模块ADC配置：

• SU系列多个引脚都支持ADC功能
• 可选择更多引脚作为ADC检测
• 同样需要设置输入模式为ADC输入

3. 配置步骤：

1. 进入引脚配置界面

   • 在智能公元平台选择引脚配置
   • 找到对应的引脚编号

2. 设置输入模式

   • 选择"输入模式"
   • 设置为"ADC输入"

3. 配置ADC参数

   • 设置参考电压
   • 配置采样精度
   • 设置触发条件

视频教程参考：

官方提供了ADC配置的视频教程，可参考学习：

• 详细的配置步骤演示
• 实际应用场景展示
• 常见问题解答

注意事项：

• CI系列模块（如CI-03T）使用PC4作为ADC引脚
• SU系列模块有更多ADC引脚可选
• 必须将引脚模式设置为ADC输入才能使用
• 建议参考官方视频教程进行配置

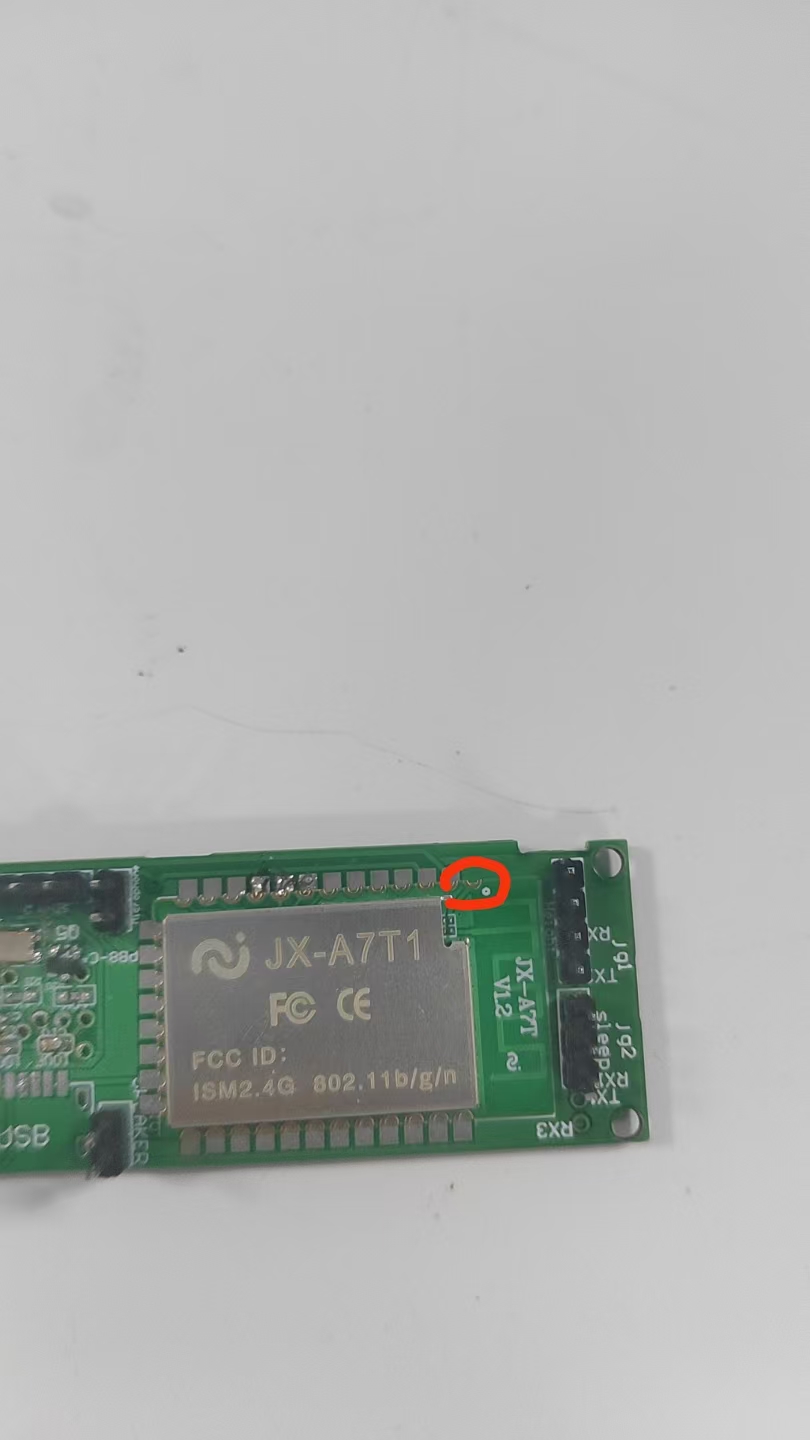

JX-A7T模块的预留天线引脚为什么封装中没有对应焊盘？¶

问题描述：

发现JX-A7T模块上有一个预留的外接天线引脚，但在提供的封装设计中该位置没有对应的焊盘。

解决方案：

预留引脚说明：

• 该引脚是预留的外接天线脚位
• 用于信号增强时的天线连接
• 在标准信号环境下可以不使用

封装设计原因：

• 原始封装设计中包含了这个天线脚的焊盘
• 考虑到如果不使用该引脚但存在焊盘时
• 可能会对信号质量产生潜在影响
• 为了避免对正常信号的干扰，取消了该焊盘设计

使用建议：

• 在信号达到标准的场景下，无需使用外接天线
• 天线调试较为复杂，需要专业设备和经验
• 如确需增强信号，建议咨询获取专业方案

注意事项：

• 预留天线脚位需要专业调试，不建议自行连接
• 封装设计已优化，移除可能影响信号的焊盘
• 标准应用场景下无需额外天线配置

JX-A7T产品有哪些功能特点？¶

问题描述：

需要了解JX-A7T产品的主要功能特点和技术特性。

解决方案：

核心功能特点：

1. 双模式工作方式：

   • 离线指令模式：支持本地语音识别，无需网络连接
   • 在线指令模式：搭载大模型运行，提供更智能的交互体验

2. 模式对比说明：

   特性	离线指令模式	在线指令模式
   网络要求	无需网络	需要网络连接
   响应速度	快速响应（本地处理）	依赖网络延迟
   功能复杂度	基础指令控制	复杂对话和语义理解
   功耗	较低	较高（WiFi/蓝牙活跃）
   适用场景	基础控制、隐私要求高	智能对话、知识问答

3. 大模型支持：

   • 在线模式集成大模型能力
   • 支持更自然、更智能的对话体验
   • 可处理复杂的语音指令和语义理解
   • 带来更高效的使用体验

产品状态与文档获取：

1. 产品发布状态：

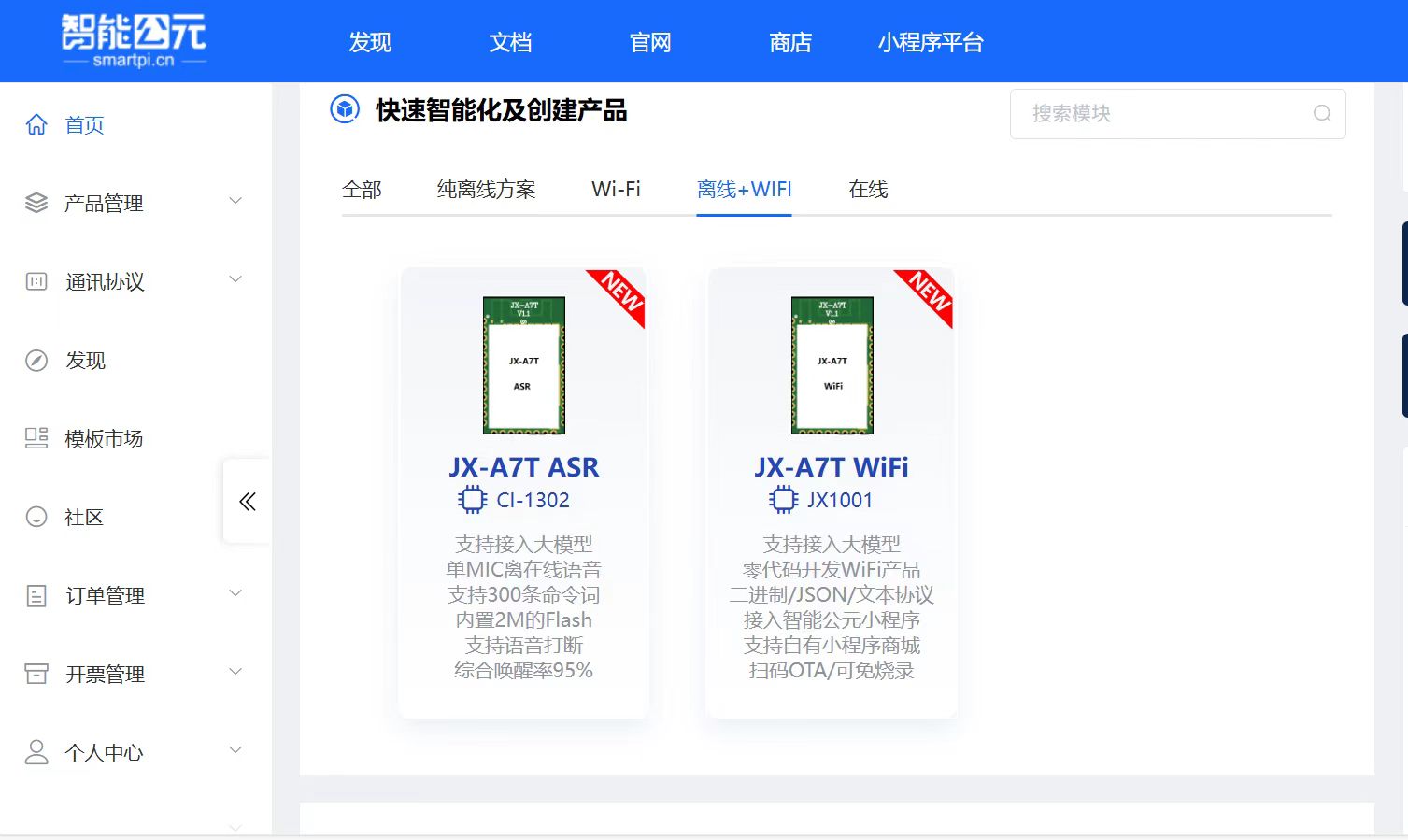

   • JX-A7T为新发布的语音模块产品

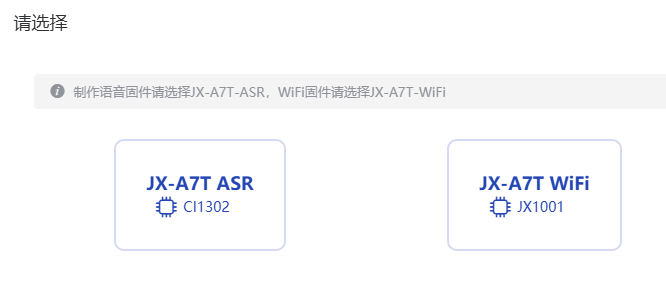

   • 目前例程和文档已陆续上传至智能公元平台
   • 产品已正式上线，可进行项目开发

2. 智能公元平台资源：

   • 官方文档地址：https://help.aimachip.com/docs/jx_a7t_v1/jx_a7t_v1-1ghc1h40pidif
   • 平台提供完整的例程和开发文档
   • 包含产品功能说明和操作指南

3. 文档内容涵盖：

   • 产品规格和技术参数
   • 开发环境和工具使用
   • 示例代码和应用案例
   • 接口定义和调试方法

产品应用场景：

1. 智能家居控制：

   • 支持离线语音指令控制家电
   • 在线模式下可执行更复杂的场景联动
   • 适合需要快速响应和智能判断的应用

2. 智能语音助手：

   • 离线模式保证基础功能可用性
   • 在线模式提供AI对话和知识问答
   • 可根据网络环境自动切换工作模式

3. 智能时钟方案：

   • 适用于智能时钟等应用场景
   • 双模式保证不同环境下的功能可用性
   • 支持本地和网络结合的智能交互

开发支持与合作：

• 官方提供完整的开发资料包
• 平台支持图形化配置和代码生成
• 可获取支持和项目合作咨询
• 适合快速原型开发和产品量产
• 支持项目需求定制和合作方案

文档资源获取：

• 完整产品文档：https://help.aimachip.com/docs/jx_a7t_v1/jx_a7t_v1-1ghc1h40pidif
• 开发示例代码和应用案例
• 技术规格书和原理图资源
• 可随时登录平台查看最新资料

产品演示与资料：

• 演示视频：提供JX-A7T大模型功能的演示视频，展示实际使用效果
• 规格书：JX-A7T-V1.1模组规格书，详细列出了产品的技术参数、功能特性、接口定义和应用场景等信息
• 价格福利：当前入手享超值价格福利，具体价格可咨询官方渠道
• 合作咨询：如有项目需求或合作意向，可联系团队获取帮助

产品技术特性：

JX-A7T是新发布的大模型语音模块产品，支持离线和在线双模式工作。

最新动态：

• JX-A7T新品大模型已正式上线
• 例程和文档已陆续上传至智能公元平台
• 提供完整的产品功能说明和操作指南
• 支持项目需求定制和合作方案

技术支持：

• 提供完整的技术文档和开发指导
• 支持在线技术咨询和问题解答
• 提供项目开发全周期支持

JX-A7T如何实现智能台灯控制？¶

问题描述：

需要在台灯产品中集成智能AI功能，实现语音控制开关灯、调节亮度和色温，支持娱乐聊天，并满足4路PWM输出控制灯光、1路集联幻彩控制以及4个按键和4个按键灯的接口需求。

解决方案：

硬件接口配置：

JX-A7T模块完全可以满足智能台灯的控制需求：

1. PWM控制接口

   • 模块提供多路PWM输出
   • 可实现4路独立PWM控制，分别控制不同灯光
   • 支持占空比调节，实现灯光亮度精确控制
   • 可通过语音指令实时调节PWM输出

2. 幻彩控制支持

   • 支持1路集联幻彩控制
   • 可控制RGB/RGBW灯带实现彩色效果
   • 支持多种颜色模式切换
   • 语音控制颜色变换和动态效果

3. 按键接口方案

   • 4个物理按键：调节色温、调节亮度、选择灯路、开关灯
   • 4个按键指示灯：提供按键状态反馈
   • 按键按下时指示灯亮起，松开后熄灭
   • 开关灯键在待机时闪烁，工作时常亮

功能实现方案：

1. 语音控制功能

   • 离线指令：基础控制（开灯、关灯、调亮、调暗）
   • 在线大模型：智能对话、娱乐聊天、复杂场景控制
   • 支持自然语言理解，如"灯光再亮一点"、"切换到暖光"等

2. 双重控制模式

   • 语音控制和按键控制可同时使用
   • 本地按键保证在语音无法使用时的基本操作
   • 两种控制方式相互补充，提升使用体验

3. 智能交互增强

   • 接入豆包等大模型，支持娱乐对话
   • 可回答问题、播放音乐、讲故事等
   • 支持多轮对话，提供更自然的交互体验

开发建议：

1. 硬件设计要点

   • 合理分配PWM通道到不同灯光控制
   • 确保按键去抖动处理，避免误触发
   • 指示灯电路设计要考虑功耗和可见性

2. 软件开发重点

   • 离线命令词配置要覆盖所有基础操作
   • 在线模式下的异常处理和离线切换
   • 按键和语音控制的状态同步

3. 使用体验优化

   • 提供清晰的语音反馈提示
   • 按键操作要有明确的响应
   • 待机状态下的低功耗设计

注意事项：

• 大模型功能需要网络连接，离线模式保证基本功能可用
• PWM输出频率要避免人眼可感知的频闪
• 幻彩控制需要额外的驱动电路，注意电流匹配
• 按键指示灯的亮度要适中，避免在暗环境下过于刺眼

JX-A7T模块的尺寸规格是多少？¶

问题描述：

需要了解JX-A7T模块的最小可实现尺寸，并询问是否可以将尺寸缩小至2*3cm。

解决方案：

模块尺寸规格：

• 标准尺寸：19mm × 32mm（长×宽）
• 厚度规格：参考规格书中的详细尺寸
• 焊盘间距：2.5mm和2mm
• 公差范围：+/-0.2mm

尺寸限制说明：

1. 当前无法提供2*3cm：

   • 现有模组尺寸为19×32mm
   • 双芯片架构限制了最小尺寸
   • 目前没有更小尺寸的版本

2. 使用开发板还是模组：

   • 开发板尺寸较大，包含外围电路
   • 模组尺寸较小，仅为核心功能
   • 根据产品需求选择合适形式

设计建议：

• 直接使用模组以获得最小尺寸
• 参考官方规格书进行PCB设计
• 考虑模组的布局和散热需求

注意事项：

• 2*3cm尺寸当前无法实现
• 如有特殊需求，可联系官方讨论定制
• 设计时留出足够的焊接和维修空间

JX-A7T1和JX-A7T2如何选择？¶

问题描述：

需要尺寸更小的JX-A7T模块，并咨询在JX-A7T1和JX-A7T2两款模块中应选择哪一款。

解决方案：

两款模块对比：

JX-A7T1和JX-A7T2在功能上完全相同，主要区别在于价格：

• 功能相同：两款模块功能完全一样
• 尺寸相同：物理尺寸无差异
• 性能相同：硬件规格一致

选择建议：

1. 价格优先：

   • 选择价格更便宜的版本
   • 当前有特价活动版本
   • 功能完全相同的情况下选择优惠版本

2. 购买渠道：

   • 在电商平台查看实时价格
   • 选择标注"特价体验版"的版本
   • 确认是模组而非开发板

注意事项：

• 两款模块在功能和尺寸上无区别
• 仅根据价格选择更优惠的版本
• 确认购买的是模组形式而非开发板
• 如有大量采购需求，可联系销售获取批量价格

JX-A7T单模块和开发板功能是否相同？¶

问题描述：

单模块和开发板在功能上是否相同，以及它们之间的主要区别是什么？

解决方案：

功能对比：

• 核心功能完全相同：单模块和开发板实现的功能一样
• 开发板扩展：开发板在模块基础上增加了控制板
• 接口差异：开发板直接焊接了端子，模块需要自行连接

主要区别：

1. 开发板优势：

   • 直接提供标准接口（端子已焊接）
   • 无需额外电路即可使用
   • 适合快速原型开发

2. 模块优势：

   • 尺寸更小，适合集成到产品
   • 成本更低
   • 可根据产品需求灵活设计外围电路

使用方式：

• 单独使用模块：

  • 需要自行连接电源、喇叭、咪头
  • 参考官方原理图设计
  • 适合量产产品

• 使用开发板：

  • 直接使用板载接口
  • 无需额外电路
  • 适合开发测试

选择建议：

• 开发阶段：使用开发板
• 量产阶段：使用模块
• 尺寸敏感：选择模块
• 快速验证：选择开发板

注意事项：

• 两者功能完全相同，根据应用场景选择
• 开发板增加了便利性，模块提供了灵活性
• 设计时参考官方提供的原理图和规格书

JX-A7T是否支持离线与在线指令双重模式？¶

问题描述：

需要了解JX-A7T是否同时支持离线指令与在线指令双重模式，以及如何获取相关例程和文档。

解决方案：

双模式功能确认：

JX-A7T产品同时拥有离线指令与在线指令双重模式：

1. 离线指令模式：

   • 支持本地语音识别，无需网络连接
   • 响应快速，保证基础功能可用性
   • 适合隐私要求高的应用场景

2. 在线指令模式：

   • 搭载大模型运行
   • 提供更智能、更高效的使用体验
   • 支持复杂对话和语义理解

文档获取方式：

1. 智能公元平台访问：

   • 官方文档地址：https://help.aimachip.com/docs/jx_a7t_v1/jx_a7t_v1-1ghc1h40pidif
   • 可随时登录平台查看
   • 包含完整的产品功能说明和操作指南

2. 平台资源内容：

   • 例程和文档已陆续上传
   • 提供产品功能初步了解
   • 包含开发指导和配置说明

产品状态：

• JX-A7T为已正式发布的新品
• 大模型功能已上线运行
• 相关开发资料持续完善中

注意事项：

• 在线模式需要网络连接支持
• 离线模式保证基本功能不受网络限制
• 开发前建议先在平台了解完整功能特性

音频处理功能¶

JX-A7T是否支持语音唤醒和回音消除后的音频输出？¶

问题描述：

需要支持语音唤醒和回音消除（AEC），并将处理后的音频数据通过模拟信号或I2S接口输出。

解决方案：

1. 功能确认

   • JX-A7T支持语音唤醒功能
   • 支持回音消除（AEC）处理
   • 处理后的音频可以通过串口格式输出

2. 输出方式

   • 支持串口格式输出音频数据
   • 需要对接双方进行协议通信
   • 可根据需求定制输出格式

3. 定制化需求

   • 标准产品通过串口输出
   • I2S或模拟信号输出需要定制
   • 属于定制项目范畴

注意事项：

• 需要双方对接通信协议
• 定制功能需要评估具体需求
• 建议联系技术支持详细讨论方案

如何连接JX-A7T模块与开发板的UART接口？¶

问题描述：

需要将开发板上的UART接口（RX、TX、5V、GND）连接到JX-A7T模块以实现信号通信。

解决方案：

1. 确认UART引脚位置

JX-A7T模块上的UART接口位置：

• RXD：串口接收引脚
• TXD：串口发送引脚
• 位于模块的引脚区域

开发板上标有RX TX 5V GND的排针接口

JX-A7T2模组上的引脚定义，RXD和TXD用于串口通信

2. 连接方式

按照UART通信规则进行连接：

开发板          JX-A7T模块
TX   →   RXD
RX   ←   TXD
5V   →   VCC（如需要供电）
GND  →   GND

3. 使用默认配置

如果采用平台默认配置：

• UART1：默认使用GPIO_A2（TX）和GPIO_A3（RX）
• 波特率：默认9600
• 数据格式：8位数据位，1位停止位，无校验

4. 配置验证

在智能公元平台确认配置：

• 进入Pin脚配置页面
• 查看UART1_TX和UART1_RX的引脚分配
• 确认与实际连接一致

注意事项：

• TX与RX需要交叉连接
• 确保两个设备共地
• 电压等级需要匹配（3.3V TTL）
• 如果需要5V供电，确认模块支持该电压

如何将JX-A7T的引脚配置迁移至与SU-03T相同的串口方案？¶

问题描述：

需要将JX-A7T芯片的引脚配置调整为与SU-03T相同的串口通信方案，以实现与外部设备的正常通信。

解决方案：

1. 确认串口使用差异

• SU-03T：使用UART1进行外部通信
• JX-A7T：UART0用于WiFi通信，UART1用于语音部分的外部通信

2. JX-A7T正确配置方法

在智能公元平台配置JX-A7T：

• 将GPIO_A2配置为UART1_TX
• 将GPIO_A3配置为UART1_RX
• 波特率设置为9600（与SU-03T一致）

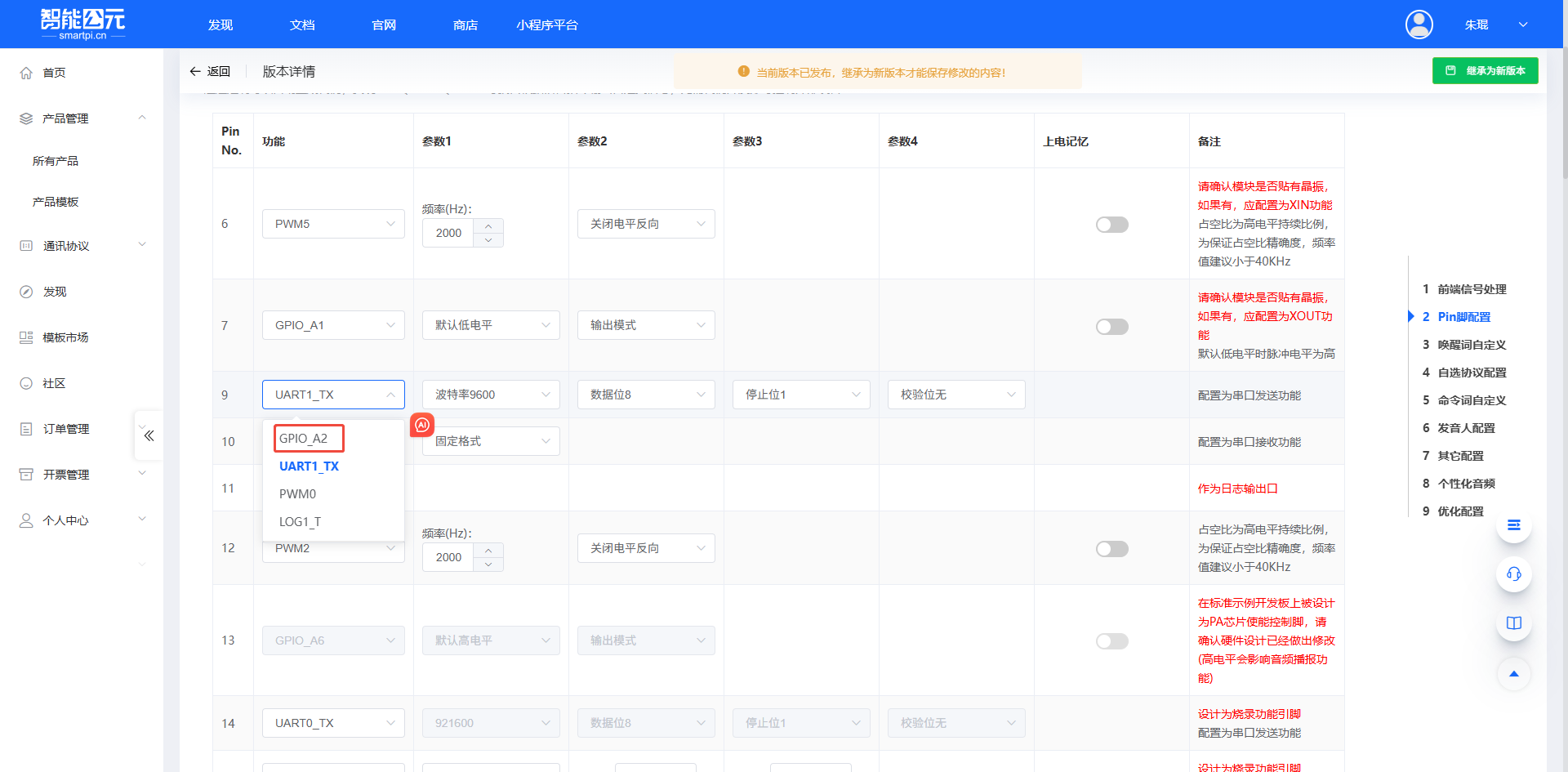

SU-03T的UART1_TX配置，波特率9600

JX-A7T的GPIO_A2和A3被配置为UART1_TX和UART1_RX

3. 语音指令参数配置

在控制详情中配置串口发送：

• 设置触发条件为对应的语音指令
• 操作类型选择"发送UART1_TX"
• 参数类型设置为16进制数

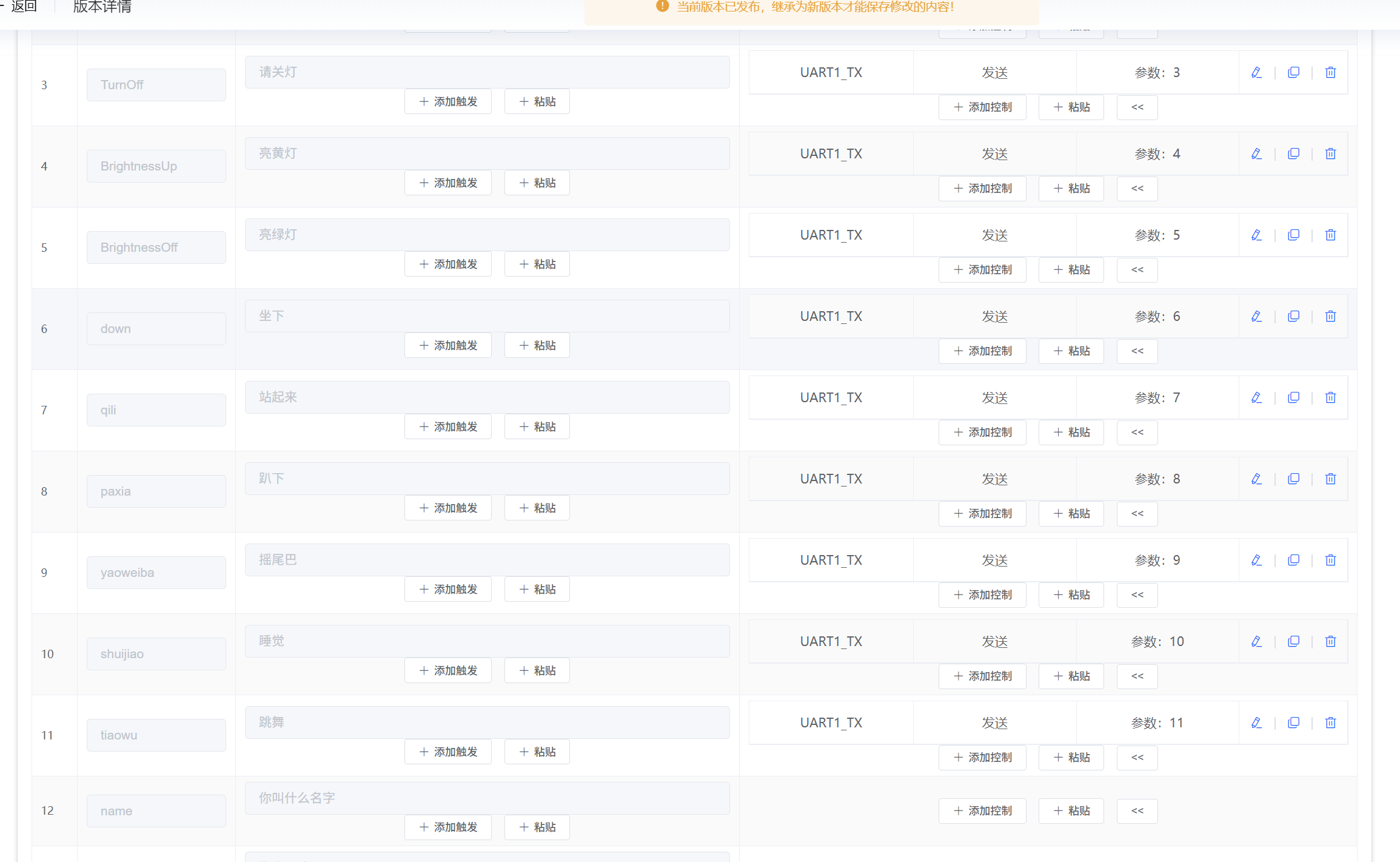

SU-03T的语音指令配置，通过串口发送16进制参数

4. 连接方式

物理连接与SU-03T相同：

外部设备          JX-A7T
TX      →      A2 (UART1_RX)
RX      ←      A3 (UART1_TX)
GND     →      GND

注意事项：

• 不要使用UART0（RXD/TXD）进行外部通信，这是烧录接口
• JX-A7T的GPIO_A2/A3等同于SU-03T的UART1接口
• 确保平台配置与实际硬件连接一致
• 波特率等参数需要与对接设备匹配

JX-A7T麦克风电路方案和充放电模块如何接入？¶

问题描述：

需要了解JX-A7T麦克风的内部电路方案，并咨询如何接入充放电模块以实现电源管理。

解决方案：

1. 内部电路方案获取

• 可联系技术支持获取JX-A7T的原理图
• 原理图版本：JX-A7T_EVB_V1.5
• 包含完整的麦克风电路设计和接口定义

2. 充放电模块接入方案

供电要求确认：

• JX-A7T模块工作电压：5V
• 需要确保充放电模块能提供足够的输出电流
• 两节18650电池串联可提供约7.4V，需要降压到5V

发热问题分析：

• 使用充放电模块为CI-03T1/T2供电时芯片发热严重
• 可能原因：电压不稳定、电流不足、转换效率低
• 需要确认充放电模块的输出质量和稳定性

3. 供电方案建议

方案一：直接电池供电

18650电池(2节) → 降压模块(7.4V→5V) → JX-A7T模块

方案二：使用标准电源模块

• 选择质量可靠的5V电源模块
• 确保输出电流≥500mA
• 添加滤波电容减少纹波

方案三：USB供电

• 使用5V/2A USB电源适配器
• 通过Type-C接口供电
• 适合开发和测试场景

使用18650电池和充放电模块的供电方案示例

4. 注意事项

• 发热问题可能影响模块稳定性，需要充分散热
• 不稳定的供电会导致语音识别异常
• 建议使用原装或经过验证的电源方案
• 量产前进行长时间稳定性测试

如何为JX-A7T开发板连接外部设备和供电？¶

问题描述：

需要通过开发板给外部模块供电，并了解如何为开发板外接锂电池。

解决方案：

1. 外部设备供电连接

通过开发板的电源接口为外部设备供电：

• 5V接口：连接到外部设备的VCC或5V输入
• GND接口：连接到外部设备的GND
• 确保电压匹配：外部设备支持5V供电

开发板上的RX、TX、5V、GND四个接口

2. 供电注意事项

• 电流能力：确认开发板能提供足够电流
• 电源稳定性：避免电压波动影响外部设备
• 共地连接：必须连接GND确保信号参考电平一致

3. 外接锂电池方案

开发板外接锂电池需要硬件设计：

• 目前限制：标准开发板不支持直接连接锂电池
• 解决方案：需要基于模块进行外围硬件设计

• 设计要点：

  • 添加锂电池充电管理电路
  • 设计电压转换电路（如需要）
  • 考虑电池保护和开关电路

4. 电池供电设计建议

如需电池供电功能：

• 使用JX-A7T模块而非完整开发板
• 自行设计电源管理电路
• 包含充电、保护、电量检测等功能
• 参考模块的电气特性进行设计

注意事项：

• 直接连接锂电池前需确认电路设计
• 供电能力不足会导致设备工作异常
• 建议专业人员进行硬件改装
• 电池供电设计需要考虑安全保护

如何获取A7T模块的PCB封装文件？¶

问题描述：

需要获取A7T模块的PCB封装文件，用于在Altium Designer中画板，但收到的.elib格式无法直接打开。

解决方案：

• 封装文件获取：

  • 可以申请封装文件
  • 提供需要的格式（嘉立创或AD格式）
  • 包含模块的尺寸和引脚定义

• 文件格式转换：

  • .elib文件：嘉立创格式
  • .pcbdoc文件：Altium Designer格式
  • .schdoc文件：原理图文件
  • .PCB文件：可直接在Altium Designer中打开的PCB文件

• 使用建议：

  1. 确认PCB设计软件版本
  2. 选择匹配的封装文件格式
  3. 检查封装尺寸与实际模块是否一致
  4. 注意模块的安装方向和定位标记

• 设计注意事项：

  • 确保焊盘尺寸正确
  • 预留足够的空间散热
  • 考虑天线布局对性能的影响
  • 遵循推荐的PCB叠层设计

JX-A7T模组的技术文档如何获取？¶

问题描述：

需要获取JX-A7T模组的技术文档，包括规格书、原理图等资料，并了解文档中心中不同选项的含义。

解决方案：

技术文档获取方式：

1. 智能公元文档中心：

   • 访问官方文档中心获取完整资料
   • 文档地址：https://help.aimachip.com/docs/jx_a7t_v1/jx_a7t_v1-1gfqjpp5sdmt9
   • 包含规格书、原理图、demo操作文档等

2. 文档类型说明：

   • JX-A7T ASR（CI1302）：指使用CI1302语音芯片的ASR版本
   • JX-A7T WiFi（JX1001）：指使用JX1001 WiFi芯片的WiFi版本
   • JX-A7T模组实际是WiFi芯片和语音芯片两个集成在板子上

文档中心显示的JX-A7T ASR和JX-A7T WiFi两个选项

文档中心提供的JX-A7T产品资料列表

1. 可用文档资料：

   • JX-A7T-V1.1-模组规格书.pdf
   • JX-A7T模组demo操作指示文档.pdf
   • 电气原理图
   • PCB封装文件
   • 引脚定义Excel表格

开发板获取：

• 开发板已在淘宝上架：https://item.taobao.com/item.htm?id=918163910156
• 后续会开放更多购买渠道
• 开发板包含完整的外围电路，适合开发测试

PCB封装文件使用：

• 收到.PCB格式的封装文件可直接在Altium Designer中打开
• 如需转换格式，可创建新封装并将内容复制进去
• 推荐焊盘尺寸图可在规格书中查看

JX-A7T模组的推荐焊盘尺寸图，如需更详细的焊盘间距信息可联系技术支持

注意事项：

• JX-A7T是WiFi+语音二合一模组，两个芯片集成在同一板子上
• 规格书中的焊盘尺寸可能不包含所有细节，如需详细信息可申请PCB封装文件
• 开发板适合初期开发，量产时建议使用模组自行设计外围电路
• 文档会持续更新，建议定期查看最新版本

JX-A7T触摸屏台灯项目需要额外MCU吗？¶

问题描述：

设计JX-A7T触摸屏台灯项目时，不确定是否需要额外MCU、触摸按键实现方式、金属外壳对信号的影响以及蓝牙功能的可行性。

解决方案：

硬件架构设计：

1. MCU需求评估

   • JX-A7T（博流方案）本身不支持触摸按键功能
   • 需要5个触摸按键时必须增加额外MCU
   • 触摸功能由MCU实现，JX-A7T负责语音处理

2. 触摸按键实现

   • 使用专用MCU的触摸功能

   • 5个触摸按键分别实现：

     • 第一个：10个AI家教老师切换
     • 第二个：轻按开关下灯光，长按无极调光
     • 第三个：轻按开关上灯光，长按无极调光
     • 第四个：切换模式（学习护眼、休闲、睡眠）
     • 第五个：长按开关机，开机进入配网，按一下打断/唤醒

3. 通信协议

   • 语音模块识别到命令后，通过串口发送协议给MCU
   • MCU控制所有灯光和触摸功能
   • 屏幕同步显示当前灯光模式

金属外壳影响：

• 金属外壳会对无线信号产生屏蔽作用
• 需要在天线位置预留非金属区域
• 建议将天线贴在亚克力或塑料区域
• 外壳为铁和铝合金时需特别注意信号通透性

蓝牙功能限制：

• JX-A7T大模型模组不支持蓝牙A2DP功能
• 如需蓝牙播放音乐功能，需要增加另一颗经典蓝牙芯片
• 可根据成本和需求决定是否保留蓝牙功能

注意事项：

• 博流方案需要配合MCU实现完整功能
• 金属外壳设计时必须考虑天线信号穿透
• 触摸按键需使用MCU专用触摸功能
• 语音和触摸功能通过串口协议协同工作

灯控板设计时如何避免麦克风干扰？¶

问题描述：

灯控板原理图中麦克风与其他电路共用，可能产生信号干扰，需要确认设计方案和注意事项。

解决方案：

麦克风设计要点：

1. PCB布局优化

   • 麦克风线路远离高频信号源
   • 使用独立的GND平面
   • 麦克风信号线使用差分走线
   • 避免与电源线平行走线

2. AEC（声学回声消除）设计

   • 在原理图中增加AEC电路
   • 确保硬件支持回声消除功能
   • 提高语音识别准确率

3. 电路隔离措施

   • 麦克风输入端增加滤波电容
   • 使用独立的LDO供电
   • 在麦克风周围敷设屏蔽铜箔

4. 机械结构考虑

   • 麦克风位置远离喇叭
   • 使用物理隔离减震结构
   • 麦克风开孔避免声学反射

设计验证：

• 先测试无AEC版本的基础功能
• 增加AEC后对比识别效果
• 通过实际环境测试验证抗干扰能力

注意事项：

• 共用麦克风时必须考虑信号干扰
• AEC电路可显著改善语音交互体验
• PCB布局对信号质量影响较大
• 建议预留调试接口方便问题排查

如何修改旋钮开关的引脚连接？¶

问题描述：

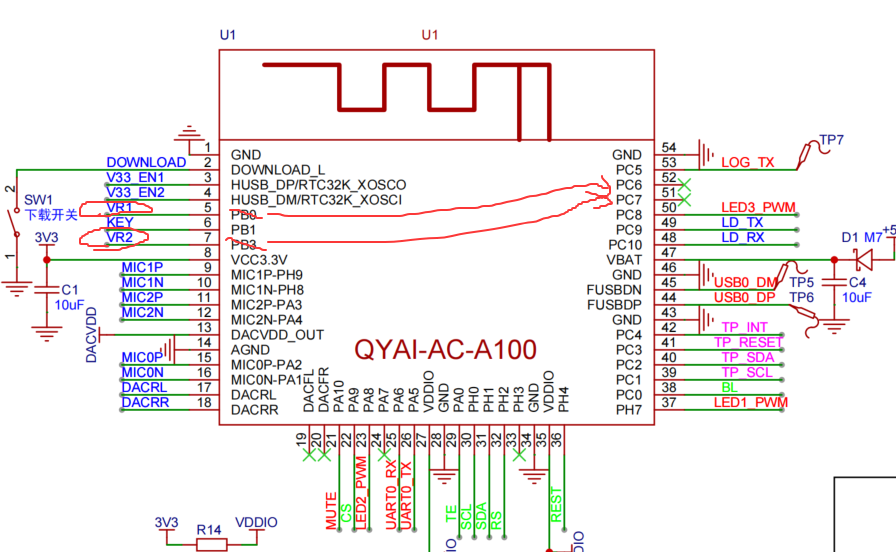

原理图中旋钮开关（SW1）连接在PB0和PB3引脚，但因功能冲突需要改接到PC6和PC7引脚。

解决方案：

引脚修改步骤：

1. 原理图修改

   • 将SW1（VR1、VR2）从PB0、PB3断开
   • 重新连接到PC6、PC7引脚
   • 确保V33_EN1、V33_EN2信号正确路由

2. 硬件连接确认

   • PB0、PB3可能有其他复用功能
   • PC6、PC7为通用IO引脚，适合旋钮输入
   • 检查引脚电气特性是否匹配开关信号

3. 软件配置更新

   • MCU程序中更新GPIO初始化配置
   • 修改按键扫描函数的引脚定义
   • 确保中断配置正确

设计建议：

• 在改版时同步更新BOM清单
• 保留原有引脚的丝印标注便于调试
• 在新版本原理图中标注修改原因

注意事项：

• 引脚修改后必须同步更新软件代码
• 确认新引脚无功能冲突
• 建议在硬件改版前进行充分测试
• 保留修改记录便于后续维护

应用方案¶

JX-A7T在AI小玩具中的应用方案¶

解决方案：

JX-A7T是专为AI小玩具等在线语音交互场景设计的理想方案：

1. 硬件架构优势

• 双芯片设计：语音芯片 CI1302 + WiFi芯片
• 麦克风接口：支持I2S接口连接麦克风阵列
• 音频处理：内置DSP处理单元，支持音频预处理
• 网络连接：集成WiFi 802.11b/g/n + BLE 5.0

2. AI小玩具集成方案

麦克风 → JX-A7T（音频采集+处理） → WiFi → 云端AI大模型
                                            ↓
语音输出 ← JX-A7T（TTS播放） ← 云端响应

3. 核心功能支持

• 离线唤醒：支持本地唤醒词识别，降低功耗
• 在线对话：连接云端AI大模型，实现智能对话
• 声音采集：高质量麦克风采集，支持远场拾音
• 语音播报：内置TTS功能，自然语音输出
• OTA升级：支持在线更新，持续优化功能

4. 技术规格

5. 开发支持

• 智能公元平台：提供图形化配置界面
• 开发包：包含SDK和示例代码
• 技术文档：完整的规格书和设计指南
• 规格书下载：JX-A7T-V1.1-模组规格书.pdf

注意事项：

• 需要稳定的网络环境以支持在线AI对话功能
• 麦克风选型建议使用推荐规格的驻极体麦克风
• 开发前建议获取完整规格书进行硬件设计评估
• 可通过官方渠道获取开发指导

JX-A7T断网情况下是否支持大模型对话功能？¶

解决方案：

功能模式说明：

JX-A7T支持离线指令与在线指令双重模式：

1. 离线模式功能：

   • 支持本地语音识别，断网也能使用
   • 可响应300条离线命令词
   • 适合基础控制和快速响应场景

2. 在线模式功能：

   • 搭载AI大模型运行，提供智能对话体验
   • 支持自然语言理解和复杂对话
   • 大模型可直接操作硬件设备

3. 网络依赖：

   • 大模型对话功能需要联网支持
   • 断网时只能使用离线指令功能
   • 无法进行AI大模型对话

小程序使用说明：

1. 配网方式：

   • 通过微信小程序进行蓝牙配网
   • 需要先将设备连接到WiFi网络
   • 配网成功后可使用小程序远程控制

2. 功能支持：

   • 支持小程序实现远程控制设备
   • 可查看设备状态和进行参数调节
   • 支持OTA在线升级功能

使用场景建议：

1. 网络良好环境：

   • 优先使用在线大模型模式
   • 享受智能对话和自然语言交互
   • 可通过小程序进行远程管理

2. 网络断开环境：

   • 自动切换到离线指令模式
   • 保证基础控制功能正常使用
   • 响应速度快，隐私性好

技术特点：

• 离线识别能力：支持300条本地词条
• AEC唤醒打断：支持回声消除和唤醒打断
• 混合模式：根据网络状态自动切换工作模式
• 硬件控制：大模型可直接操作硬件设备

注意事项：

• 大模型对话功能必须连接2.4G WiFi网络
• 断网情况下仅支持离线指令识别
• 小程序控制需要先完成蓝牙配网
• 建议根据实际使用场景选择合适的工作模式

常见问题¶

JX-A7T支持哪些指令模式？¶

解决方案：

JX-A7T同时拥有离线指令与在线指令双重模式：

• 离线指令模式：

  • 支持本地语音识别，断网也能使用
  • 支持300条词条的离线指令
  • 响应速度快，隐私性好

• 在线指令模式：

  • 搭载AI大模型运行
  • 提供更智能、更高效的使用体验
  • 支持自然语言理解和复杂对话
  • 大模型可直接操作硬件设备

注意事项：

• 两种模式可以根据实际需求灵活切换使用
• 在线模式需要网络连接，离线模式无需网络
• 相关例程和文档可在智能公元平台获取

JX-A7T技术文档获取方式¶

解决方案：

JX-A7T的技术文档和开发资源已上传至智能公元平台，可通过以下方式获取：

• 官方文档首页：https://help.aimachip.com/docs/jx_a7t_v1
• 详细文档：https://help.aimachip.com/docs/jx_a7t_v1/jx_a7t_v1-1ghc1h40pidif
• 智能公元平台：https://smartpi.cn

可获取的资源包括：

• 产品规格书和电气原理图
• 开发指南和操作手册
• 例程代码和API接口文档
• 固件下载和烧录工具
• 常见问题解答

注意事项：

• 查看完整文档需要注册智能公元平台账号
• 技术文档和资源可通过官方渠道获取
• 建议关注平台更新，获取最新技术资料

实操与排障补充¶

如何通过JX-A7T实现语音控制舵机？¶

问题描述：

需要了解JX-A7T模块是否支持控制舵机，以及如何通过语音指令控制舵机动作。

解决方案：

功能支持确认：

JX-A7T模块支持直接控制舵机功能：

1. 离线指令模式：

   • 支持300条离线命令词
   • 可直接配置舵机控制动作
   • 响应速度快，无需网络

2. 在线大模型模式：

   • 通过AI大模型理解舵机控制需求
   • 支持自然语言控制（如"转30度"）
   • 可实现复杂动作序列

硬件连接方式：

1. 直接连接：

   JX-A7T模块
   ├─ 舵机控制引脚（PWM1-PWM4）
   └─ 舵机电源（+VCC）
   └─ 舵机地线（GND）


2. 参数设置：

   • PWM频率：50Hz-20kHz可调
   • PWM占空比：0%-100%
   • 支持连续旋转和角度控制

平台配置方法：

1. 离线模式配置：

   • 添加舵机控制命令词
   • 在控制详情中选择"舵机控制"
   • 设置PWM参数：角度、速度、方向

2. 在线模式配置：

   • 在智能体配置中描述舵机控制需求
   • AI模型会自动生成控制指令
   • 支持舵机保护和限制设置

应用场景：

• 智能机器人：

  • 语音控制头部转动
  • 手臂关节控制
  • 舞蹈动作编排

• 智能家居控制：

  • 窗帘开合控制
  • 空调风门叶片角度
  • 门锁控制

• 互动玩具：

  • 舵机翅膀扇动
  • 尾巴摆动
  • 表情变化配合

技术要点：

1. PWM控制：

   • 使用硬件PWM实现精确控制
   • 避免抖动，运行平稳
   • 支持速度和位置闭环控制

2. 电源管理：

   • 舵机工作电流较大，注意电源容量
   • 空闲时可断电节能
   • 避免堵转损坏

3. 软件保护：

   • 设置角度限位保护
   • 实现软启动/停止
   • 防止异常指令损坏硬件

示例配置：

离线命令词配置：

• "向左转30度" → PWM1输出30度
• "向右转45度" → PWM1输出45度
• "停止转动" → PWM1停止输出

AI对话示例：

• "把窗帘打开一半" → PWM1输出45度并保持
• "空调吹摆风向右" → PWM2周期性摆动

注意事项：

• 不同型号的JX-A7T引脚定义可能略有差异
• 建议使用官方提供的规格书确认引脚
• 舵机控制需要预留足够的电源余量
• 首次上电前确保舵机在安全位置

JX-A7T模块插入大板时过热怎么办？¶

问题描述：

JX-A7T模块插入大板时出现严重过热现象，而直接插入电脑时正常，怀疑因电路短路导致。

解决方案：

1. 排查短路原因

- 检查模块底部的4针排针是否接触到金属部分
- 重点确认排针与大板金属面的接触情况
- 查看是否有焊锡或金属碎屑导致短路

红圈标出的4针排针可能是短路源头

2. 隔离措施

- 使用绝缘垫片隔离模块与大板
- 在模块下方垫上纸张或胶带
- 最经济的方法：使用纸张遮挡排针区域

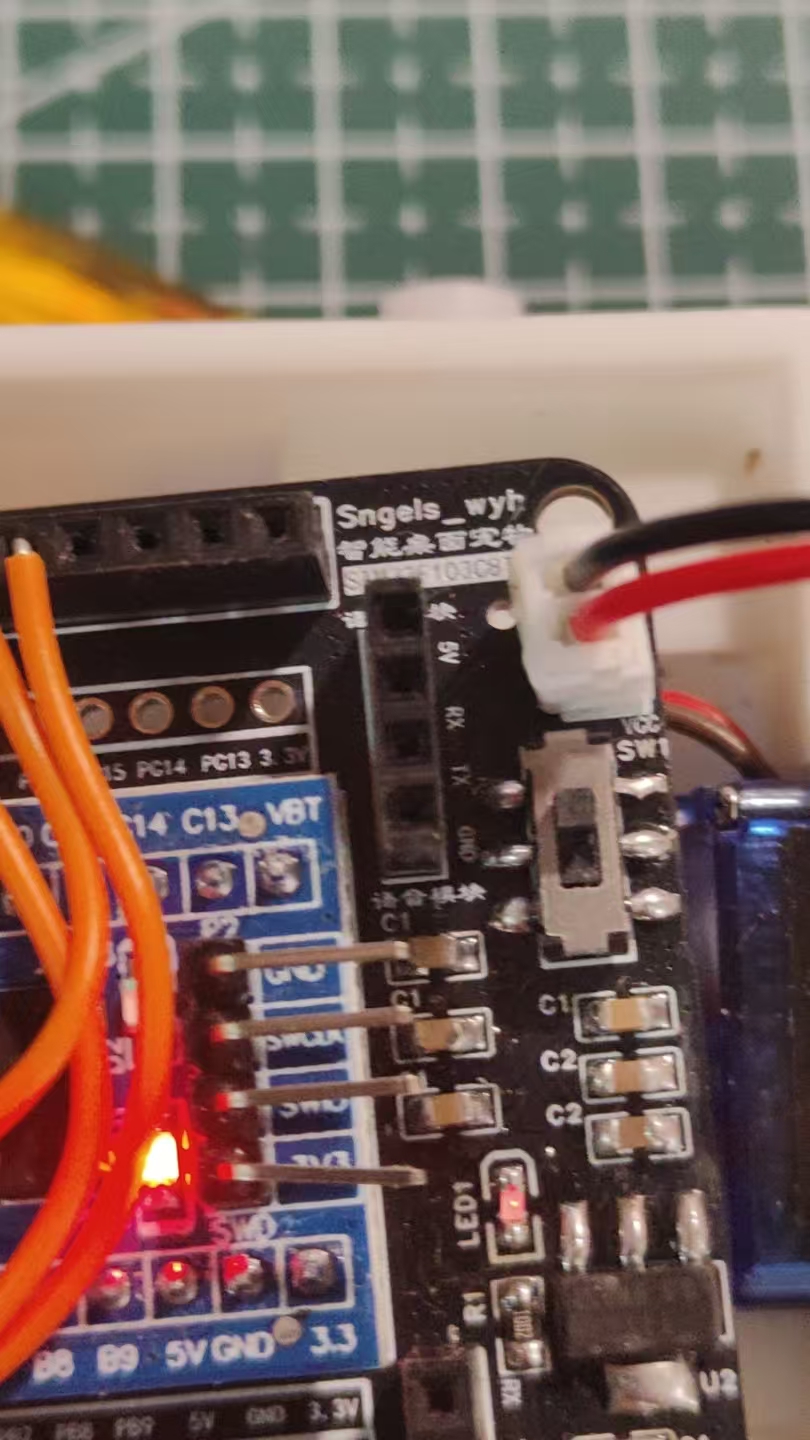

模块正常工作时的状态，LED1指示灯亮起

3. 其他处理方案

- 使用热熔胶固定隔离
- 定制专用的转接板，避免排针接触
- 考虑使用更薄的连接器

关于转接板说明：

• 官方状态：目前暂无单独的转接板配套产品
• 自行设计：需要根据具体应用需求自行设计转接板

• 设计要点：

  • 避开底部4针排针区域
  • 考虑模块散热需求
  • 预留必要的接口引出
  • 确保机械固定牢固

注意事项：

• 过热是短路的重要信号，需立即断电
• 模块单独供电时正常说明硬件未损坏
• 长期使用建议焊接固定排针或使用转接板
• 五毛钱的热熔胶也是很好的解决方案

JX-A7T如何实现连续对话功能？¶

问题描述：

JX-A7T绑定大模型后无法实现连续对话，每次对话结束后需要重新唤醒才能进行下一次对话。

解决方案：

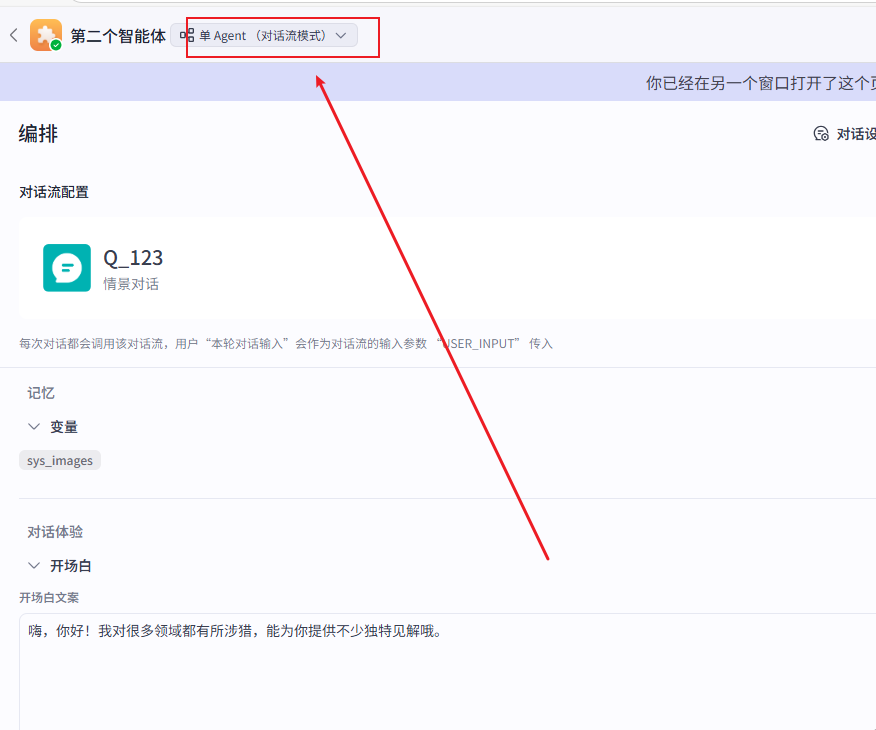

1. 对话流模式配置

• 在智能体配置中找到"对话流模式"设置
• 选择"单Agent（对话流模式）"
• 这是实现连续对话的关键配置

2. 前置条件检查

• 在PC端试运行工作流，确认可以连续对话
• 如果PC端不能连续对话，绑定后也不会支持
• 确认使用的大模型支持连续对话功能

3. 超时时间设置

• 在ASR配置中设置超时退出时间（如20秒）
• 合理的超时时间可以实现连续对话效果
• 超时后需要重新唤醒是正常机制

4. 功能限制说明

• 免费大模型暂时不支持连续对话
• 需要使用支持连续对话的第三方大模型（如扣子）
• 连续对话功能依赖大模型本身的能力

注意事项：

• 对话流模式是实现连续对话的必要条件
• PC端测试是验证功能的重要步骤
• 不同大模型的连续对话支持能力不同
• 超时时间设置需要根据实际使用场景调整

JX-A7T模块串口通信配置¶

问题描述：

需要了解JX-A7T模块内部串口通信的对应关系，以及对外串口通信应使用哪些引脚。

解决方案：

内部串口通信关系：

JX-A7T模块内部包含语音模块和WiFi模块，它们的串口连接关系如下：

• 语音模块：使用UART0
• WiFi模块：使用UART1
• 内部连接：两个模块的UART引脚已在硬件上连接在一起

对外串口通信引脚：

如需与外部设备进行串口通信，可使用以下引脚：

• PA3/语音：对应UART1_RX1
• PA2/语音：对应UART1_TX

串口使用说明：

1. 内部通信

   • 语音模块的UART0与WiFi模块的UART1已硬件连接
   • 可视为透传关系，用于模块间数据传输

2. 对外通信

   • 使用PA2（TX）和PA3（RX）引脚
   • 这两个引脚对应WiFi模块的对外串口

3. 引脚复用

   • IO7和IO16也是WiFi的串口引脚
   • 与烧录口共用，不影响烧录功能
   • 可配置为串口使用

注意事项：

• 内部模块的串口通信已在硬件层面连接
• 对外串口通信使用PA2/PA3引脚
• 串口与烧录口复用时不影响正常烧录
• 确保外部设备的电平匹配

JX-A7T是否需要配置TCP通信才能通过小程序控制？¶

问题描述：

在通讯配置界面看到"暂无数据"，不确定是否需要配置TCP通信才能使用小程序控制功能。

解决方案：

配置说明：

1. 智能体绑定后无需额外配置

   • 绑定智能体后可直接运行，无需配置TCP通信
   • 例程中未配置TCP是因为智能体已包含相关功能
   • 蓝牙配网的控制也不再需要

2. 小程序控制方式

   • 与正常WiFi模块操作相同
   • 通过标准配网流程连接小程序
   • 智能体功能正常即可使用小程序控制

3. 通讯配置选项

   • TCP配置主要用于特定应用场景
   • 一般使用场景下不需要手动配置
   • 如有特殊需求可联系技术人员

注意事项：

• 绑定智能体是使用小程序控制的前提
• 确保设备已连接2.4G WiFi网络
• 大模型功能正常时，小程序控制即可正常使用

JX-A7T小程序多按键控件指令格式配置¶

问题描述：

如何为小程序中的多按键控件（如窗帘的上升/下降按钮）编写正确的指令格式。

解决方案：

指令格式说明：

JX-A7T小程序的语音指令使用标准JSON格式：

{
  "name": "语音指令内容",
  "data": [
    {
      "id": "控件标识ID",
      "value": "执行值"
    }
  ]
}

配置步骤：

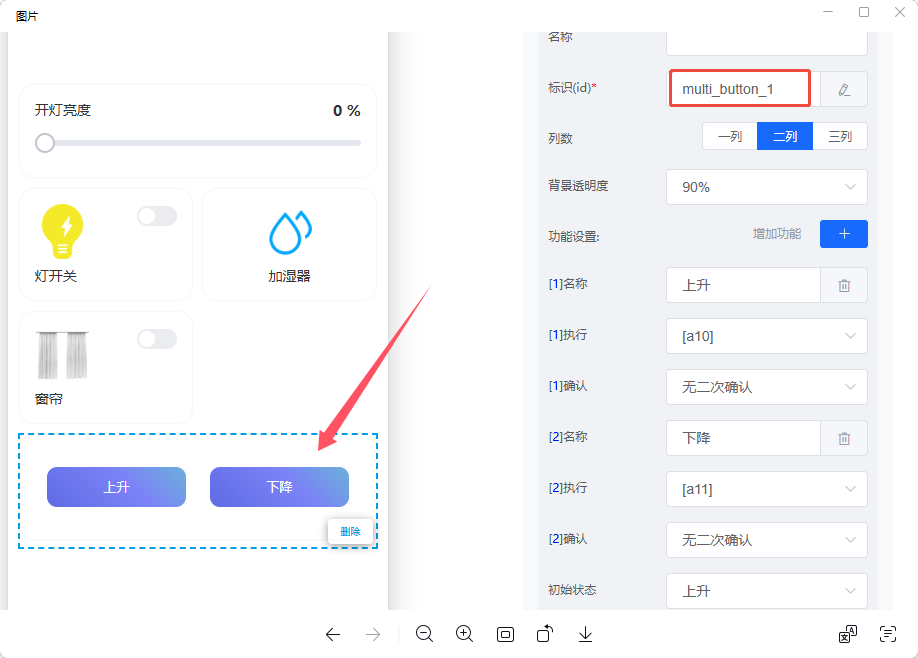

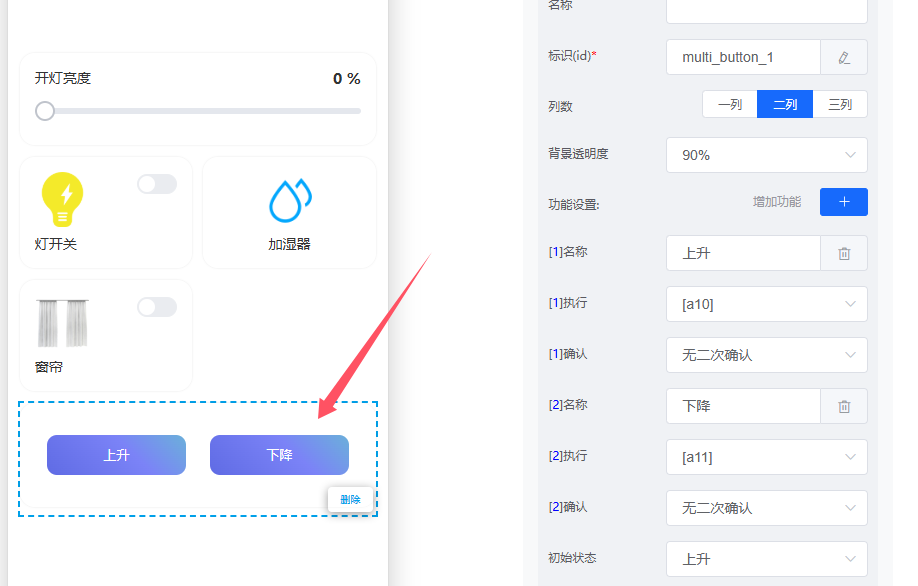

1. 获取控件标识ID

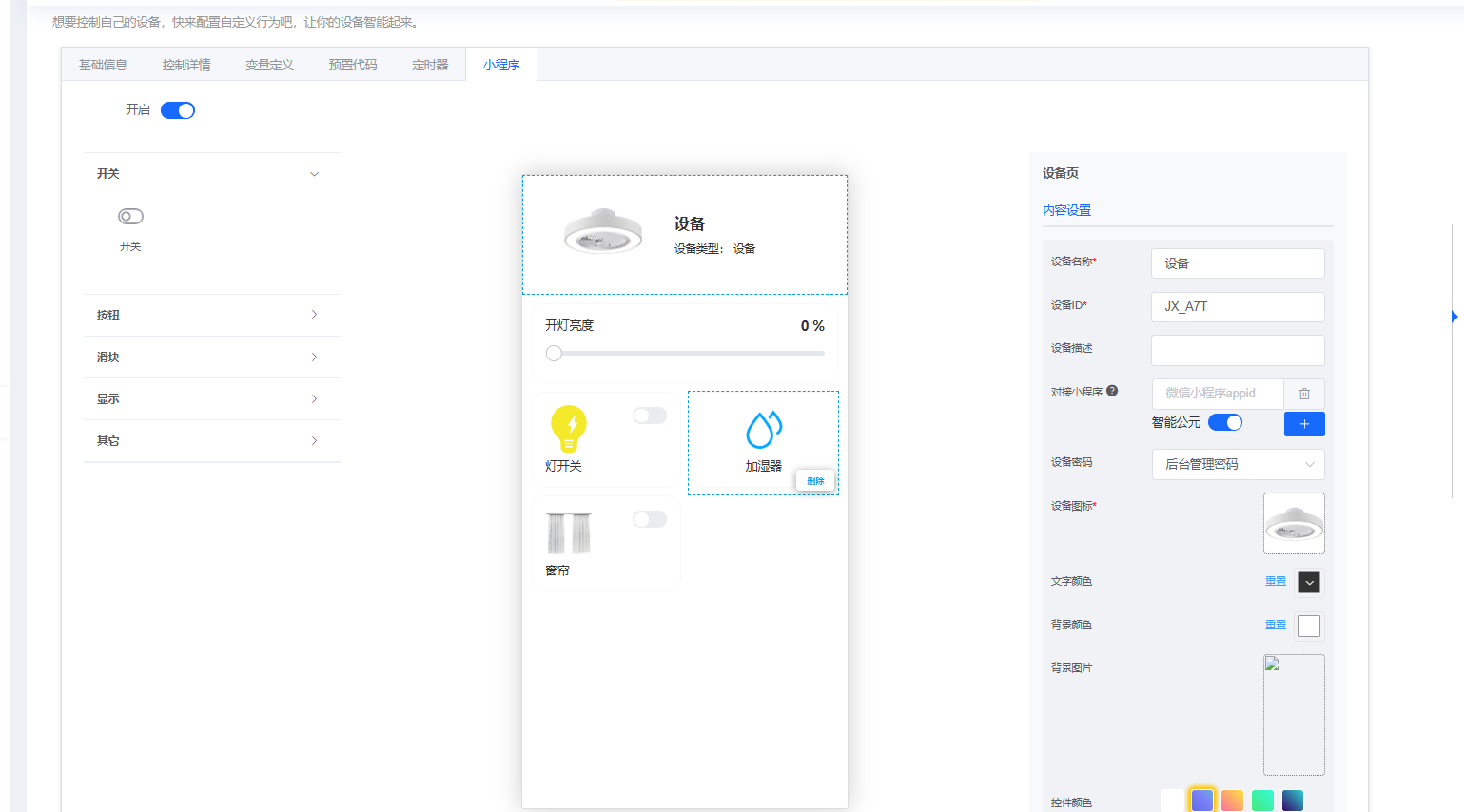

   • 在小程序配置界面找到目标控件
   • 记录控件的"标识(id)"字段
   • 确保ID唯一性

1. 设置正确的value值

   • 多按键控件需要不同的value值区分按键
   • 上升按键：value设为1
   • 下降按键：value设为2
   • 根据实际按键功能设置

2. 配置示例

## 1-13
{"name":"我要窗帘上升","data":[{"id":"multi_button_1","value":1}]}

## 1-14
{"name":"我要窗帘下降","data":[{"id":"multi_button_1","value":2}]}

注意事项：

• 同一组多按键使用相同的id
• 不同按键必须使用不同的value值
• 指令name要包含完整的功能描述
• 建议使用例程中的控件进行初步测试

JX-A7T创建密钥时如何获取private_key.pem文件？¶

问题描述：

创建密钥时未能找到自动生成的私钥文件private_key.pem。

解决方案：

文件获取方式：

1. 自动下载

   • 网页会在创建密钥时自动下载文件
   • 检查浏览器的下载文件夹
   • 文件名为private_key.pem

2. 下载位置

   • Windows：C:\Users[账户名]\Downloads\
   • Mac：/Users/[账户名]/Downloads/
   • 手机：浏览器或下载管理器的默认位置

操作步骤：

1. 完成密钥创建流程
2. 等待页面自动下载文件
3. 如未自动下载，检查浏览器下载设置
4. 保存好私钥文件，避免丢失

注意事项：

• 私钥文件很重要，请妥善保管
• 每次创建密钥都会生成新的私钥文件
• 如多次未找到文件，尝试更换浏览器或检查下载设置
• 文件通常在创建密钥后几秒内开始下载

JX-A7T如何实现语音控制后小程序状态同步？¶

问题描述：

JX-A7T模块中，语音识别通过UART1_TX发送16进制数据（如CC 77 01 01 77 CC）控制硬件动作后，如何确保小程序端能正确显示设备状态。

解决方案：

1. UART通信接口说明

JX-A7T模块有两个UART接口：

• UART0：与WiFi模块通信，用于小程序数据传输
• UART1_TX（PA2）：独立串口，可用于连接外部MCU

2. 状态同步实现方法

要实现语音控制后小程序状态同步，需要通过UART0向WiFi模块发送状态数据：

• 语音命令触发后，配置UART0_TX发送数据
• 使用格式：AA 55 [数据] 55 AA
• WiFi模块接收后会更新小程序对应控件状态

3. 配置步骤

1. 语音命令触发配置

在控制详情中配置语音命令的触发动作：

• 设置UART1_TX输出（如CC 77 01 01 77 CC）
• 同时配置UART0_TX输出状态同步数据

1. 状态回传配置

2. 在同一命令词的配置中添加UART0_TX输出

3. 使用AA 55开头、55 AA结尾的固定格式
4. 数据内容根据需要同步的状态设置

注意事项：

• UART0是语音模块与WiFi模块的通信接口
• 小程序控件状态更新需要通过WiFi模块接收数据
• 语音控制硬件后必须通过UART0发送状态才能同步显示
• 出厂固件已集成此功能，可直接使用

更多常见问题¶

JX-A7T支持大模型接入吗？相关教程在哪里？¶

解决方案：

1. 大模型支持确认

• JX-A7T ASR和JX-A7T WiFi两款产品均支持接入大模型
• 支持大模型直接操作硬件设备
• 具备在线AI对话能力

2. 获取教程和资料

• 智能公元平台：登录https://smartpi.cn获取产品功能与操作指南
• 官方文档：访问https://help.aimachip.com/docs/jx_a7t_v1
• 教学资料：技术人员正在制作详细的教学资料

3. 产品状态

• 预计量产时间为2025年5月份
• 资料整理完成后会上传到智能公元平台
• 可关注平台更新获取最新教程

注意事项：

• JX-A7T同时支持离线指令（300条词条）和在线大模型
• 大模型功能需要网络连接支持
• 建议收藏官方文档地址以便随时查阅

JX-A7T如何购买？量产时间和教程发布时间？¶

解决方案：

1. 购买信息

• 当前状态：产品尚未上架销售
• 量产计划：2025年5月份开始量产
• 购买渠道：后续可通过官方店铺购买

2. 教程发布时间

• 教学资料：5月份发布
• 上传平台：智能公元平台
• 内容包含：大模型接入教程、例程代码

3. 资料获取

• 持续关注智能公元平台更新
• 关注官方文档动态
• 可提前学习离线功能相关文档

注意事项：

• JX-A7T ASR和JX-A7T WiFi两款都支持大模型
• 量产前可先熟悉产品架构和开发流程
• 相关资料正在加急整理中
