JX-B5C 硬件设计 FAQ¶

本页用于整理 JX-B5C 相关的硬件设计问题。

离线语音模块是否支持音频直通功能？¶

问题描述：

希望确认离线语音模块是否可以实现音频直通功能，即在进行语音识别的同时，将原始音频信号直接输出到主控芯片的麦克风输入端，以实现音频的实时监听和处理。

解决方案：

技术可行性分析：

音频直通功能目前无法实现，主要原因如下：

1. 芯片架构限制：

   • 离线语音模块内部采用专用的音频处理架构
   • 音频信号经过ADC处理后直接进行识别算法处理
   • 内部codec未设计直通功能

2. 输出格式限制：

   • 模块DAC输出不是标准MP3或WAV格式
   • 无法直接输出原始音频数据
   • 内部处理后的音频不适合直通

用户需求理解：

用户期望的音频直通方案：麦克风信号经过语音芯片处理，同时输出识别结果和原始音频

技术方案分析：

1. 二合一模组方案：

   • JX-B5C2等二合一模组集成WiFi和语音功能
   • 1303（差分麦）和US665（单端麦）麦克风合一设计
   • 但仍不支持音频直通功能

2. 定制开发可能性：

   • 音频直通功能需要定制开发
   • 涉及芯片层面的硬件修改
   • 当前平台配置无法实现此功能

3. 替代方案：

   • 使用独立的人声识别算法（正在开发中）
   • 通过I2S或串口输出识别结果
   • 但无法输出原始音频信号

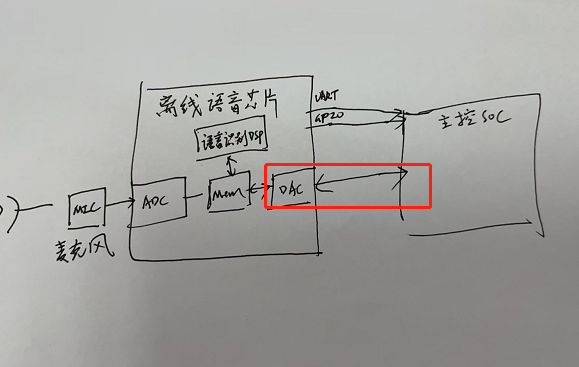

红色标注路径表示无法实现的音频直通功能

应用场景说明：

用户需求主要源于以下场景：

• 主控芯片只有麦克风输入，没有I2S接口
• 需要实时监听和传输语音数据
• 希望同时进行本地识别和云端处理

当前解决方案：

1. 硬件接口调整：

   • 建议主控增加I2S接口
   • 或使用支持I2S的语音模块
   • 通过标准音频接口传输数据

2. 分路处理方案：

   • 麦克风信号分两路处理
   • 一路给语音模块进行识别
   • 一路直接给主控进行处理

3. 云端方案：

   • 使用离在线兼容方案
   • 后端通过在线ASR处理
   • 前端仅保留唤醒功能

注意事项：

• 音频直通功能短期内无法通过配置实现
• 需要芯片层面的架构修改才可能支持
• 建议根据项目需求选择合适的替代方案
• 如有特殊需求，可寻求专业技术协助评估定制可能性

JX-B5C 系列模块是否提供 PCB 图纸？¶

问题描述：

需要 JX-B5C2 模块的 PCB 图进行参考设计或二次开发。

解答：

JX-B5C 系列模块属于端子模块，官方只提供原理图，不提供 PCB 图。

原因说明：

1. 端子模块定位：JX-B5C2 是设计为直接使用的端子模块，用户通过外部接口（串口、按键等）进行控制，无需直接修改模块内部电路
2. 原理图已足够：提供的原理图包含了完整的引脚定义和接口说明，足以满足用户进行外围电路设计的需求
3. 知识产权保护：PCB 布局设计涉及内部工艺细节，不对外公开

可用资源：

• 原理图：包含完整的电路连接和引脚定义
• 规格书：提供模块的电气参数和机械尺寸
• 引脚定义：详细的接口说明（VCC、GND、TXD、RXD、SPK+/-、MIC+/- 等）
