SU-21T 硬件设计 FAQ¶

本页用于整理 SU-21T 相关的硬件设计问题。

SU-21T模块如何实现喇叭输出声音？¶

问题描述：

需要了解SU-21T模块是否支持喇叭直接输出声音，以及如何实现音频输出功能。

解决方案：

SU-21T模块无内置功放，需要外接功放电路才能驱动喇叭：

1. 硬件连接方案：

   • 使用DAC输出接口连接外部功放
   • 通过外接功放电路驱动喇叭
   • DAC输出为音频信号，需要功放放大后才能驱动喇叭

2. 设计注意事项：

   • 功放电路需匹配喇叭阻抗参数
   • 注意电源滤波，避免噪声干扰
   • 建议使用专用音频功放IC

3. 参考设计：

   • 可参考官方开发包中的参考电路
   • 选择适合的低功耗功放方案
   • 考虑SU-21T的低功耗特性，搭配低静态电流功放

注意事项：

• SU-21T的功放引脚为空，必须外接功放
• 选型功放时考虑工作电压和功耗要求
• 喇叭功率不宜过大，以免影响整体功耗
• 注意音频布线的抗干扰设计

SU-21T芯片在电池供电产品中的低功耗应用设计¶

问题描述：

电池版电动窗帘产品需要集成低功耗语音控制功能，要求待机功耗低于1mA，并支持休眠模式以延长电池使用时间。

解决方案：

芯片选型依据：

1. SU-21T低功耗特性：

   • 待机功耗：亚毫瓦级（远低于1mA要求）
   • 工作功耗：几毫瓦级别
   • 支持50条本地指令离线识别
   • 3.3V供电（严禁5V）

2. 功耗优化设计：

   • 采用独立LDO供电，加RC滤波保持电源稳定
   • 默认10秒无操作自动退出唤醒状态
   • 支持硬件开关控制实现手动休眠

3. 通信协议设计：

   • 通过串口协议与主控MCU通信
   • 协议格式：0xAA 0x55 CMD LEN DATA CS
   • 可根据主控需求自定义协议内容

休眠模式实现方案：

1. 自动休眠：

   • 默认10秒无操作后自动退出唤醒
   • 环境音不会持续唤醒，降低误触发

2. 手动休眠：

   • 增加物理开关控制语音模块电源
   • 特殊情况下可完全关闭语音功能
   • 适用于夜间或长时间不使用场景

成本控制建议：

• US513U61芯片批量价格：1000片6.62元，20000片6元
• 直接使用芯片而非模组，自行PCB设计
• 简化外围电路，仅保留必要功能

注意事项：

• 电池供电设计需考虑电压稳定性，建议使用3.3V LDO
• 咪头选型建议灵敏度-32dB，避免环境音误触发
• 结构设计避免将咪头置于密闭空间
• 需要根据实际语音命令数量确认50条指令是否满足需求

SU-21T原理图引脚标识错误怎么办？¶

问题描述：

查看SU-21T产品原理图时，发现引脚标识存在错误，需要确认原理图中引脚定义的正确性。

问题分析：

• 原理图中的线路连接是正确的
• 引脚定义和功能分配也是正确的
• 仅原理图上使用的标识符（符号）存在错误
• 不影响实际的硬件设计和功能实现

具体错误说明：

• 引脚7（TX1D）和引脚8（RX1D）的网络标签错误标记为IO10和IO11
• 实际应为TX1和RX1
• 这是Layout设计与原理图未同步更新导致的标识错误

解决方案：

1. 确认设计正确性：

- 原理图的电气连接完全正确
- 引脚功能分配符合实际设计
- 可以按照现有原理图进行PCB设计

2. 标识符处理：

- 原理图中的引脚标识符错误仅为文档显示问题
- 不影响实际的硬件连接和功能
- 设计时可参考引脚位置而非标识符名称

3. 设计验证建议：

- 结合官方规格书确认引脚定义
- 参考模块实物丝印标识
- 使用万用表测试验证关键引脚

技术团队确认：

• 已确认这是网络标签错误
• PCB布局设计已经调换位置
• 原理图未修改，直接调整的Layout
• 模块本身没有问题，可以正常使用

注意事项：

• 这是文档层的标识错误，不是硬件设计错误
• 实际PCB设计时按照正确的引脚位置连接
• PCB布局已经按照TX1/RX1正确布线
• 如有疑问，可联系官方获取最新原理图

预防措施：

• 设计时多渠道验证引脚定义
• 保留设计决策记录
• 定期关注官方文档更新
• 建立设计检查清单

SU-21T芯片是否包含串口保护电路？¶

问题描述：

需要确认SU-21T芯片的TTL串口是否包含保护电路设计。

解决方案：

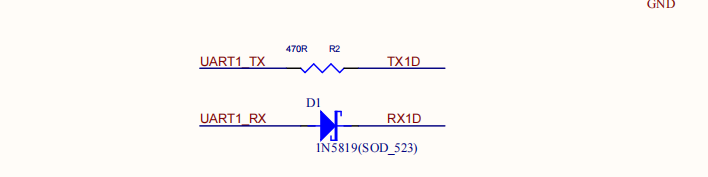

SU-21T芯片的TTL串口包含保护电路：

1. 保护电路组成：

   • UART1 TX和RX引脚均配置了保护电路
   • 包含470Ω限流电阻（R2）
   • 包含IN5819二极管（D1）用于防反接和过压保护

2. 电路设计详情：



   该保护电路可以有效防止：

   • 静电放电（ESD）损害
   • 电压反接造成的损坏
   • 过压或过流对芯片的冲击

设计建议：

1. 外部电路设计：

   • 虽然芯片内部有保护电路，仍建议在外部电路中增加适当的保护措施
   • 可以增加TVS管进行更强的ESD保护
   • 根据实际应用环境考虑是否需要额外的滤波电路

2. 连接注意事项：

   • 确保连接电压符合3.3V TTL电平标准
   • 避免直接连接5V电平设备
   • 使用合适的电平转换电路进行连接

注意事项：

• SU-21T的串口保护电路为基本保护，适用于一般应用场景
• 在恶劣环境下使用时，建议增加额外的保护电路
• 设计时仍需遵循标准的设计规范，确保系统可靠性

SU-21T芯片原理图引脚名称与实际PCB不一致怎么办？¶

问题描述：

SU-21T芯片原理图中引脚名称与实际PCB布局不一致，存在网络标签错误，导致设计参考错误。

问题确认：

1. 错误位置：

   • 原理图中引脚7（TX1D）和引脚8（RX1D）的网络标签错误
   • 被错误地标记为IO10和IO11
   • 实际引脚应为TX1和RX1

2. PCB布局正确：

   • 实际PCB布局已经正确调整
   • Layout部门已调换位置
   • 模块功能没有问题

解决方案：

1. 确认正确连接：

   • 以PCB布局和实际引脚功能为准
   • 引脚7应连接为TX1功能
   • 引脚8应连接为RX1功能
   • 忽略原理图中的错误网络标签

2. 设计参考：

   • 参考最新的官方文档
   • 使用验证过的设计参考图
   • 必要时联系官方确认

3. 文档更新说明：

   • 这是已知的历史文档错误
   • Layout已经修正但原理图未同步更新
   • 后续版本会修正此问题

技术要点：

• 引脚功能定义是正确的，仅网络标签标识错误
• 实际使用时按照引脚功能（TX1/RX1）进行连接
• 不影响模块的正常功能和使用

注意事项：

• 设计时应以实际引脚功能为准，不必纠结于网络标签名称
• 如有疑问，及时与官方确认
• 建议关注官方文档更新获取最新版本

SU-21T芯片的IO4口在静音时为什么会输出高电平？¶

问题描述：

SU-21T芯片的IO4口在静音环境下会持续输出高电平（约3.3V），当有声音时电平会变低，这种现象是否正常？

可能原因分析：

根据SU-21T芯片的工作特性，IO4口在静音时输出高电平可能是以下原因：

1. IO配置模式错误

• IO4可能被误配置为输出模式而非输入模式
• 芯片内部默认状态导致输出高电平
• 配置文件中IO4设置不正确

2. 芯片内部状态机制

• SU-21T可能有特殊的电源管理机制
• 静音时进入低功耗模式，IO状态改变
• 声音触发时退出低功耗模式，IO电平变化

3. 声音检测与IO联动

• 芯片可能通过检测声音信号来控制IO状态
• 无声音时默认输出高电平作为待机指示
• 检测到声音后切换为低电平

示波器截图显示IO4口在静音时保持高电平，有声音时电平下降

解决方案：

1. 检查IO配置

• 确认IO4在平台中配置为输入模式
• 如不需要输出功能，设置为高阻态输入
• 检查是否有上拉/下拉电阻配置

2. 验证固件配置

• 重新生成固件，确保IO4配置正确
• 检查是否与其他功能存在冲突
• 使用最新版本的配置工具

3. 硬件检查

• 测量IO4引脚对地电阻
• 检查是否有外部电路影响电平
• 确认供电电压稳定（3.3V）

4. 替代测试

• 使用另一个IO引脚测试相同功能
• 对比正常工作模块的配置
• 如问题持续存在，可能是芯片特性

注意事项：

• SU-21T是3.3V供电芯片，严禁接入5V
• IO口电平为3.3V逻辑电平
• 静音时的高电平输出可能是芯片的正常工作模式
• 如影响功能使用，需要通过软件配置调整

建议处理方式：

• 如确认是配置问题，重新生成固件并烧录
• 若为芯片固有特性，可在软件中处理该电平变化
• 联系官方获取更详细的芯片工作原理说明

SU-21T芯片的IO4口静音时为什么会输出高电平？¶

问题描述：

SU-21T芯片的IO4口在静音环境下会持续输出高电平（约3.3V），当有声音时电平会变低，这种现象是否正常？

可能原因分析：

根据SU-21T芯片的工作特性，IO4口在静音时输出高电平可能是以下原因：

1. IO配置模式错误

• IO4可能被误配置为输出模式而非输入模式
• 芯片内部默认状态导致输出高电平

• 配置文件中IO4设置不正确

• 芯片内部状态机制

• SU-21T可能有特殊的电源管理机制

• 静音时进入低功耗模式，IO状态改变
• 声音触发时退出低功耗模式，IO电平变化

3. 声音检测与IO联动

• 芯片可能通过检测声音信号来控制IO状态
• 无声音时默认输出高电平作为待机指示
• 检测到声音后切换为低电平

示波器截图显示IO4口在静音时保持高电平，有声音时电平下降

解决方案：

1. 检查IO配置

• 确认IO4在平台中配置为输入模式
• 如不需要输出功能，设置为高阻态输入
• 检查是否有上拉/下拉电阻配置

2. 验证固件配置

• 重新生成固件，确保IO4配置正确
• 检查是否与其他功能存在冲突
• 使用最新版本的配置工具

3. 硬件检查

• 测量IO4引脚对地电阻
• 检查是否有外部电路影响电平
• 确认供电电压稳定（3.3V）

4. 替代测试

• 使用另一个IO引脚测试相同功能
• 对比正常工作模块的配置
• 如问题持续存在，可能是芯片特性

注意事项：

• SU-21T是3.3V供电芯片，严禁接入5V
• IO口电平为3.3V逻辑电平
• 静音时的高电平输出可能是芯片的正常工作模式
• 如影响功能使用，需要通过软件配置调整

建议处理方式：

• 如确认是配置问题，重新生成固件并烧录
• 若为芯片固有特性，可在软件中处理该电平变化
• 联系官方获取更详细的芯片工作原理说明

SU-21T唤醒时未产生高电平信号怎么办？¶

问题描述：

SU-21T芯片在唤醒时未产生预期的高电平信号，导致无法正常触发外部设备。示波器显示唤醒事件发生时，电平信号未按预期变化，保持在低电平状态。

问题分析：

根据示波器波形显示，CH2通道在唤醒事件发生时未输出高电平，可能原因包括：

• 唤醒输出引脚配置错误
• 唤醒功能未正确启用
• 引脚复用功能冲突
• 硬件连接问题

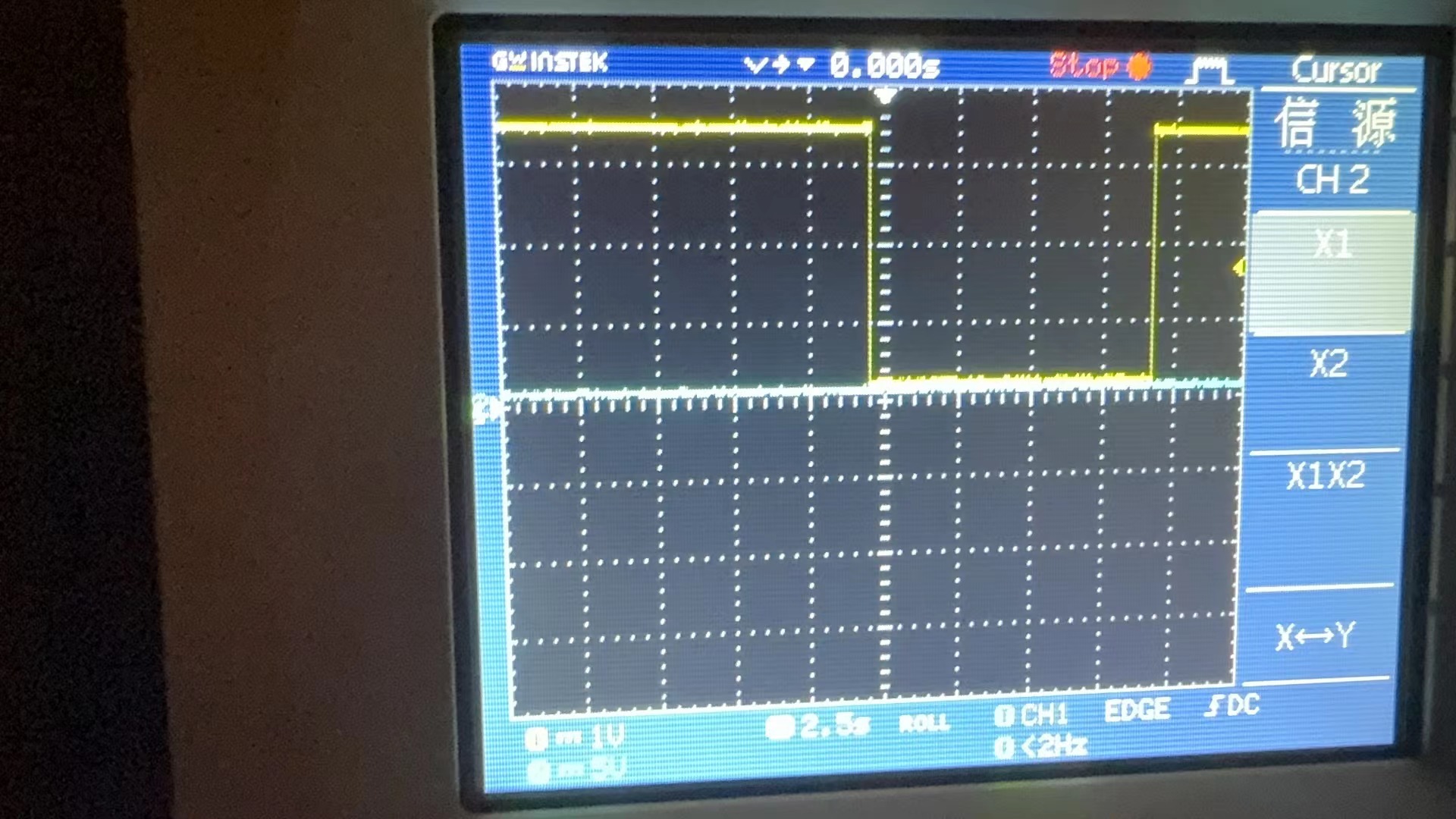

示波器显示CH2通道在唤醒事件时未产生高电平输出

解决方案：

1. 配置检查：

- **智能公元平台配置**：

    - 检查"唤醒输出"功能是否已启用
    - 确认唤醒输出引脚选择正确（IO0-IO5）
    - 验证输出电平模式设置（高电平/低电平有效）

- **引脚功能配置**：

    - 确认所选引脚未被其他功能占用
    - 检查引脚方向设置为输出模式
    - 验证没有与其他功能产生冲突

2. 硬件检查：

- **连接验证**：

    - 测量引脚对地电阻，排除短路
    - 检查外部电路是否正常
    - 确认示波器探头的正确连接

- **供电检查**：

    - 确认芯片供电电压稳定（3.0-3.6V）
    - 检查电源纹波是否在规格范围内
    - 验证GND连接的可靠性

3. 软件调试：

- **测试固件配置**：

    - 使用带有唤醒功能的测试固件
    - 配置简单的唤醒输出测试
    - 添加串口调试信息输出

- **逐步验证**：

    1. 先测试基础GPIO输出功能
    2. 然后测试定时唤醒输出
    3. 最后测试语音唤醒输出

4. 替代方案：

- **更换引脚**：尝试使用其他IO引脚作为唤醒输出
- **软件处理**：通过串口或I2C通信方式获取唤醒状态
- **外部电路**：使用其他可用的状态指示信号

调试建议：

• 使用智能公元平台的标准配置模板进行测试
• 保存详细的配置文件以便对比分析
• 记录不同配置下的实际输出波形
• 联系技术支持时提供完整的配置和测试数据

注意事项：

• SU-21T为3.3V系统，示波器设置需匹配
• 某些引脚可能有默认的上拉或下拉电阻
• 唤醒功能可能需要在特定模式下才能正常工作
• 建议先验证芯片基础功能再排查唤醒问题

SU-21T上电时固件丢失怎么办？¶

问题描述：

SU-21T模组在上电时若环境嘈杂或RX1引脚悬空，会导致固件丢失，无法正常唤醒和运行，需重新烧录固件才能恢复。

解决方案：

问题分析：

• SU-21T模组对上电时的初始状态较为敏感
• RX1引脚在开漏模式下若处于悬空状态，会导致模块工作异常
• 环境噪声过大时，可能影响模块的正常初始化过程

解决方法：

1. RX1引脚处理

   • 在RX1引脚加上拉电阻到3.3V
   • 推荐阻值：10kΩ
   • 确保引脚不会处于悬空状态

2. 环境优化

   • 上电时保持环境相对安静
   • 避免在嘈杂环境中测试或使用
   • 如必须在嘈杂环境使用，考虑增加声学隔离

3. 硬件设计改进

   • PCB设计时预留上拉电阻位置
   • 使用开漏模式时确保所有相关引脚都有正确处置
   • 在原理图明确标注RX1引脚的上拉要求

预防措施：

• 使用智能公元平台生成固件时，注意串口配置模式
• 开漏模式对引脚状态要求严格，需确保硬件设计符合要求
• 批量生产前进行充分的上电测试验证

注意事项：

• 这是SU-21T模组的硬件特性，需要通过硬件改动解决
• 上拉电阻是必要的，不能仅通过软件配置修复
• 如问题持续，可考虑使用推挽模式替代开漏模式

SU-21T芯片IO4口在静音时异常输出高电平怎么办？¶

问题描述：

SU-21T芯片的IO4口在静音环境下持续输出高电平（约3.3V），当有声音时电平下降为低电平，这种异常状态影响正常使用。

解决方案：

问题分析：

1. 正常工作状态：

   • IO口在无触发时应保持稳定状态
   • 不应出现长时间的高电平输出
   • 有声音时的电平变化表明IO口在工作

2. 可能原因：

   • 固件配置错误或内部状态异常
   • IO口被错误配置为音频输出模式
   • 芯片内部电路工作异常

排查步骤：

1. 检查配置设置：

   • 确认IO4在平台中配置的功能
   • 验证是否被设置为音频相关输出
   • 检查触发条件和响应逻辑

2. 固件重新烧录：

   • 使用官方出厂固件测试
   • 重新生成配置文件并烧录
   • 确认固件完整性

3. 硬件验证：

   • 测量IO4口对地电阻
   • 检查是否有短路或漏电
   • 验证供电电压稳定性

4. 功能隔离测试：

   • 暂时断开外部连接电路
   • 单独测试IO4口输出状态
   • 排除外围电路影响

处理方法：

1. 重新配置IO口：

   • 将IO4配置为标准GPIO输出
   • 设置正确的初始电平状态
   • 配置合适的触发条件

2. 更新固件版本：

   • 联系供应商获取最新固件
   • 使用稳定版本的固件文件
   • 避免使用测试版本固件

3. 硬件检查：

   • 检查PCB走线是否有干扰
   • 验证去耦电容是否正常
   • 确认无虚焊或接触不良

示波器显示IO4在静音时持续高电平，有声音时变低

工作原理说明：

正常情况下，IO口应该：

• 静音状态：保持稳定的默认电平（低电平）
• 触发状态：根据配置输出相应电平
• 恢复状态：触发结束后返回默认状态

异常现象可能是：

• 内部寄存器配置错误
• IO口模式设置不当
• 固件bug导致状态机异常

注意事项：

1. 配置要求：

   • 确保IO口功能配置正确
   • 避免将其配置为音频输出
   • 保留合理的触发和恢复机制

2. 测试验证：

   • 使用多个IO口对比测试
   • 验证不同固件版本的表现
   • 保留完整的测试记录

3. 长期稳定性：

   • 进行长时间老化测试
   • 监测IO口状态是否会漂移
   • 确认在所有环境下稳定工作

如何计算语音模块的功耗和电池续航？¶

问题描述：

需要计算语音模块的每日耗电量，以及电池电量单位（毫安时）与能量单位（瓦时）之间的换算关系。

解决方案：

功耗计算方法：

1. 功率计算：

   • 公式：功率(W) = 电压(V) × 电流(A)
   • 示例：5V × 0.2A = 1W

2. 每日耗电量计算：

   • 公式：耗电量(Wh) = 功率(W) × 时间(h)
   • 示例：0.34W × 24小时 = 8.16Wh
   • 换算为度电：8.16Wh ÷ 1000 = 0.00816度电

3. 电池容量换算：

   • 毫安时(mAh)与瓦时(Wh)换算公式：

     Wh = mAh × V ÷ 1000
     mAh = Wh × 1000 ÷ V


   • 示例：2000mAh × 3.7V ÷ 1000 = 7.4Wh

实际计算示例：

以0.34W功耗的语音模块为例：

1. 每日耗电：

   • 功耗：0.34W
   • 24小时耗电：0.34 × 24 = 8.16Wh
   • 折合度电：0.00816度/天

2. 电池续航计算：

   • 使用2000mAh/3.7V锂电池（7.4Wh）
   • 理论续航：7.4Wh ÷ 0.34W ≈ 21.8小时
   • 考虑80%放电深度：约17.5小时

3. 不同容量电池续航对比：

功耗优化建议：

1. 选择低功耗模块：

   • SU-21T：待机电流<1mA
   • SU-23T：约3mA（实测0.34W）
   • CI-03T系列：约45-60mA（规格书标称值）
   • 注意：不同型号的待机电流差异较大，选型时需重点关注

2. 电源管理优化：

   • 不使用时完全断电
   • 使用定时开关机功能
   • 优化固件配置，减少功能开启

3. 硬件设计优化：

   • 选择高效的电源转换电路
   • 添加合适的滤波电容
   • 避免待机时的额外功耗

注意事项：

• 计算时需考虑电源转换效率（通常80-90%）
• 实际续航受使用频率、温度等因素影响
• 锂电池不建议完全放电，建议保留20%电量
• 冬季低温环境会显著降低电池有效容量

SU-21T串口指令有时无响应怎么办？¶

问题描述：

SU-21T模块在使用过程中，MCU发送的串口指令有时无法被模块正确接收，导致语音播报不响应。

解决方案：

1. 检查串口配置

• 确认波特率设置是否一致（默认9600）
• 验证数据格式：帧头F4 F5，帧尾FB
• 检查数据位、停止位、校验位配置

2. 硬件连接检查

• 确认RX/TX线连接正确
• 检查共地连接
• 验证信号电平匹配

3. 数据格式验证

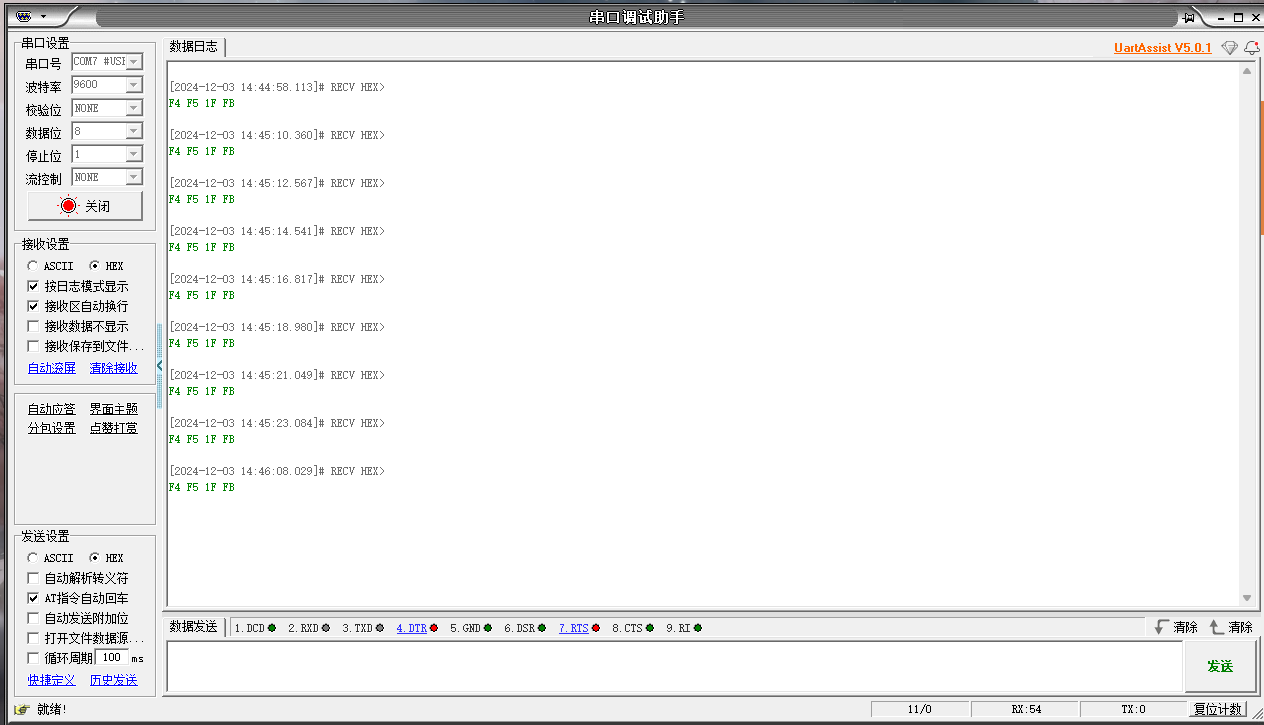

• 使用串口助手发送相同数据测试
• 确认数据格式：F4 F5 1F FB
• 检查模块是否正常接收

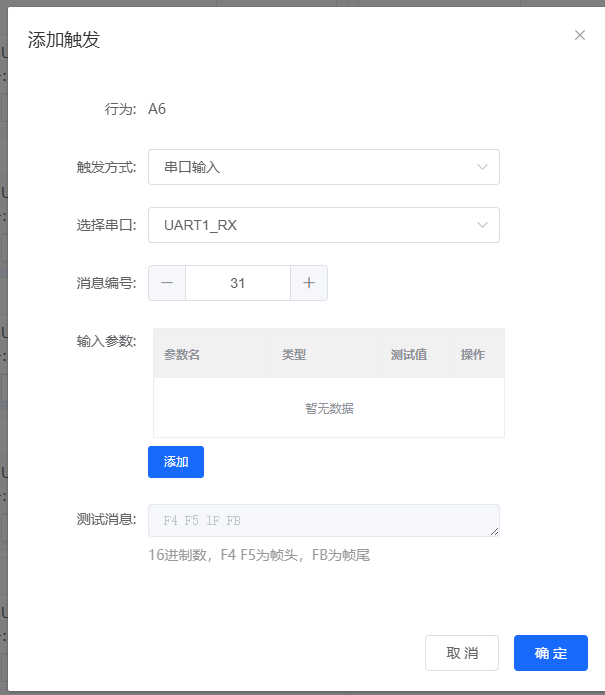

4. 触发配置检查

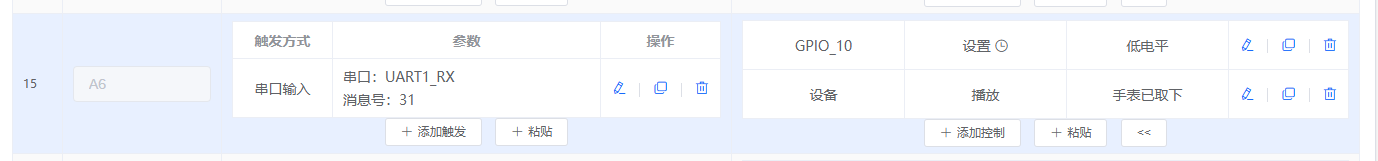

• 确认串口输入触发已正确配置
• 验证消息编号匹配（31号）
• 检查播放操作是否正确关联

注意事项：

• SU-21T是低功耗模块，可能进入深度休眠
• 唤醒词可以退出深度休眠模式
• 通信异常时先排除休眠状态影响
• 建议预留调试接口便于问题排查

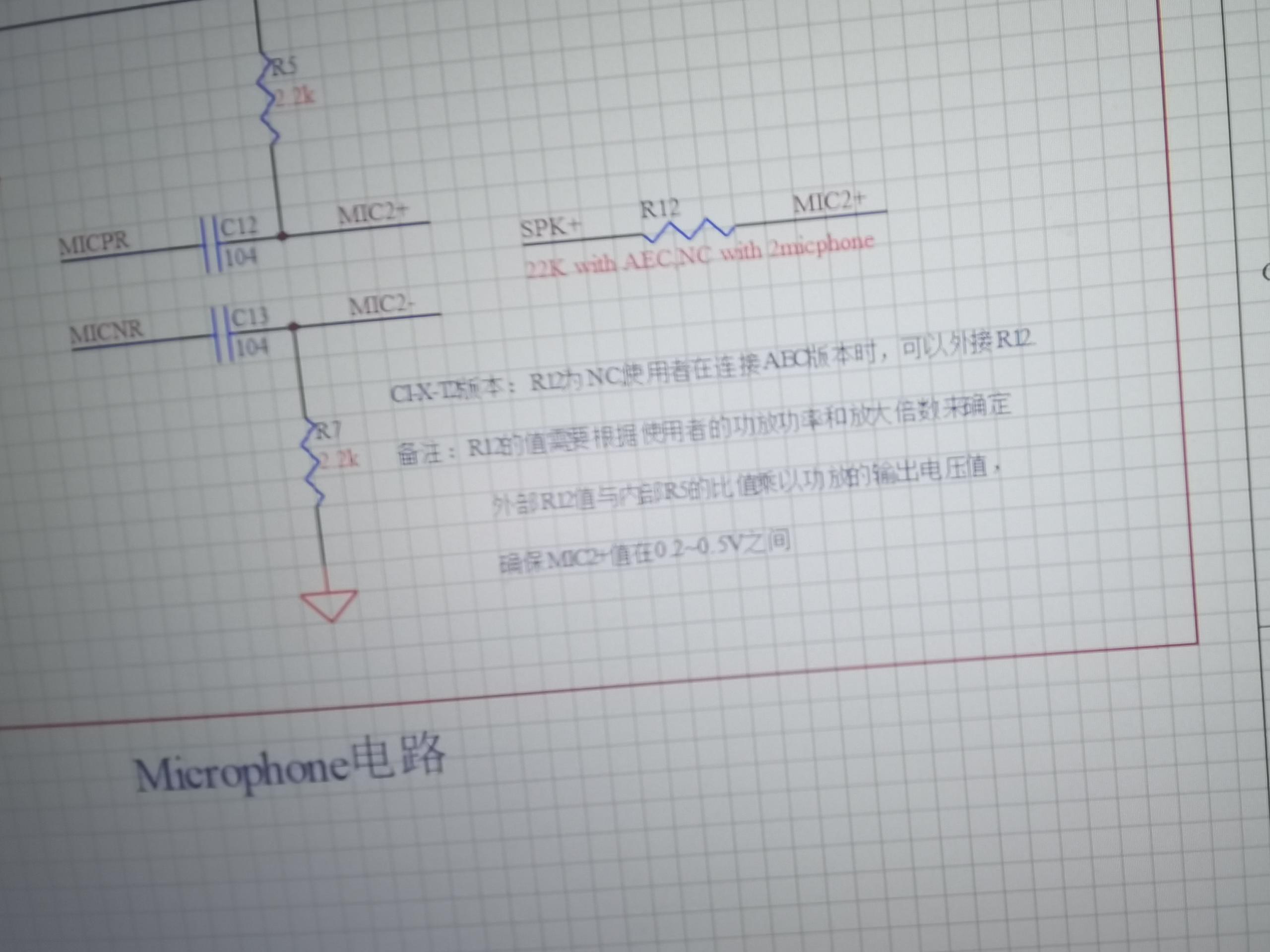

如何给模块的麦克风电路输入音频信号？¶

问题描述：

询问模块的麦克风电路接口是否可以直接输入音频信号。

解决方案：

可以直接输入音频信号，但需要进行分压处理：

1. 分压电路设计

• 使用电阻分压网络降低音频信号幅度
• 分压比根据功放电压和放大倍数确定
• 确保MIC2+引脚电压在0.2~0.5V之间

2. 计算公式

• 输出电压 = (R12 / (R12 + R5)) × 功放电压
• 调整R12和R5阻值达到合适分压比
• 建议使用可调电阻进行精确调节

3. 注意事项

• 必须确保分压后电压在规定范围
• 过高电压可能损坏麦克风输入电路
• 过低电压会导致录音质量差
• 建议先接分压电路测试效果

SU-21T什么条件下会进入深度休眠？¶

问题描述：

需要了解SU-21T低功耗模块进入深度休眠的条件，以及如何唤醒退出休眠状态。

解决方案：

1. 进入深度休眠条件

• 长时间没有唤醒操作会自动进入
• 正常工作情况下约10秒无操作触发
• 深度休眠可以显著降低功耗

2. 退出深度休眠方法

• 说出唤醒词可以立即退出深度休眠
• 唤醒后模块恢复正常工作状态
• 无需硬件复位或重新上电

3. 禁用深度休眠

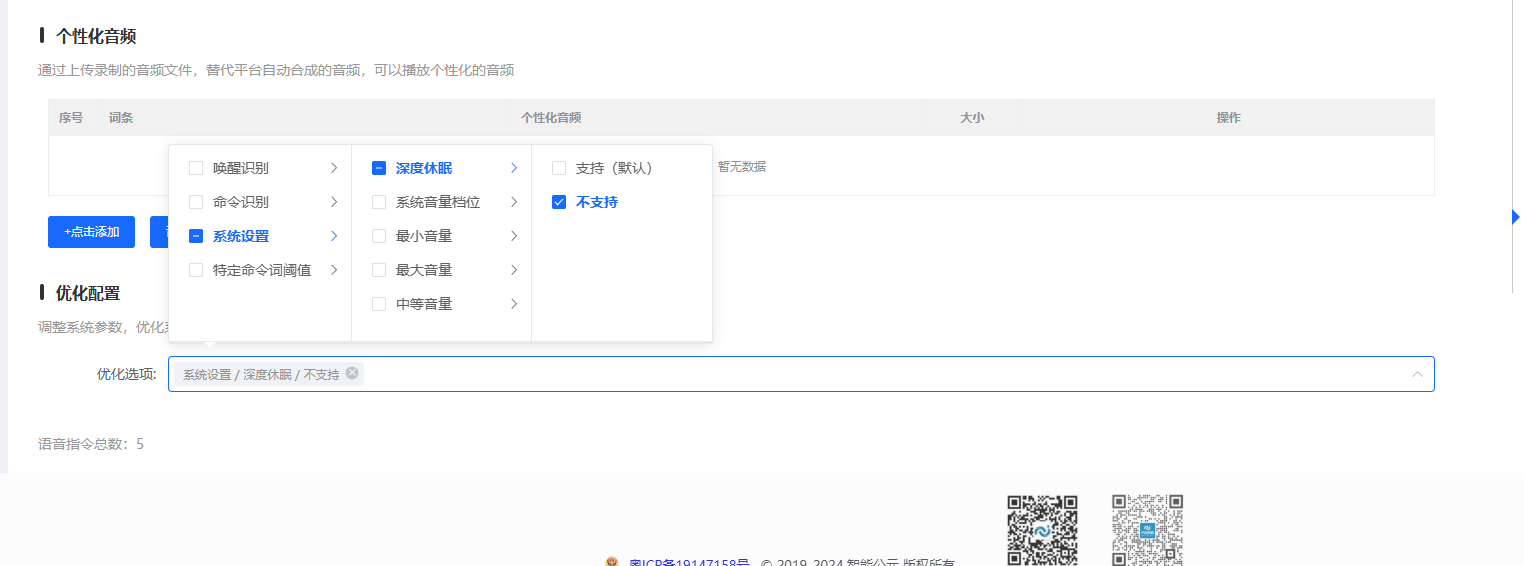

• 在平台系统设置中找到"深度休眠"选项
• 勾选"不支持"可禁用深度休眠功能

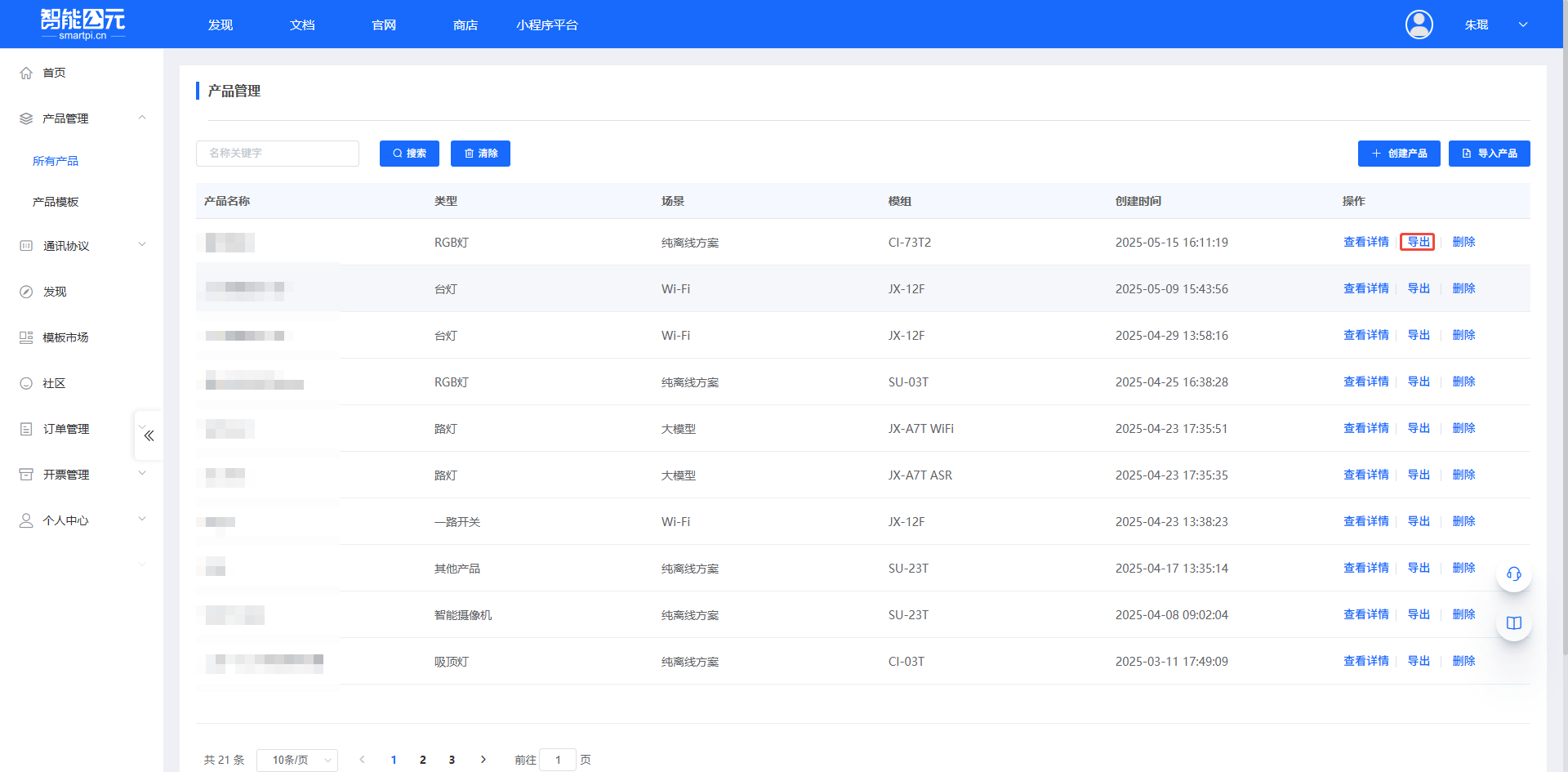

• 导出配置并重新生成固件

注意事项：

• 深度休眠是SU-21T的低功耗特性
• 禁用深度休眠会增加待机功耗
• 如需常工作状态建议禁用此功能
• 设置生效需要重新烧录固件

SU-21T语音命令词无法触发串口数据发送怎么办？¶

问题描述：

使用SU-21T模块时，语音命令词无法触发预期的串口数据发送，尽管咪头电压正常，但模块未发送数据包，怀疑是硬件设计问题。

解决方案：

问题分析：

• 咪头电压2.3V属于正常范围（典型值为2.0-2.5V）
• 串口助手接收到MCU发给模块的数据，但模块未发送响应数据
• 问题集中在语音识别后的数据发送环节

硬件设计检查：

1. 咪头电路设计问题

   • 咪头电路设计过于复杂，影响抗干扰性能
   • LAYOUT时未考虑抗干扰性，导致识别率下降
   • 需要简化咪头回路，提高信噪比

2. PCB布局优化建议

   • 咪头回路尽量要短
   • 咪头差分走线尽量走一个方向
   • 使用三边GND包裹信号线，提高抗干扰能力

设计改进方案：

1. 参考官方设计

   • 使用SU-23T的官方设计资料作为参考
   • 下载SU-23T V1.1电气原理图进行对比
   • 按照最简化运用原则重新设计

2. 咪头电路优化

   简化设计原则：

   - 减少不必要的元器件
   - 差分走线等长等距
   - 地线完整包围

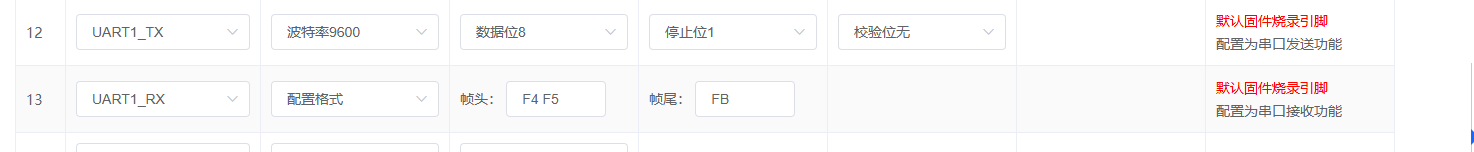

串口配置验证：

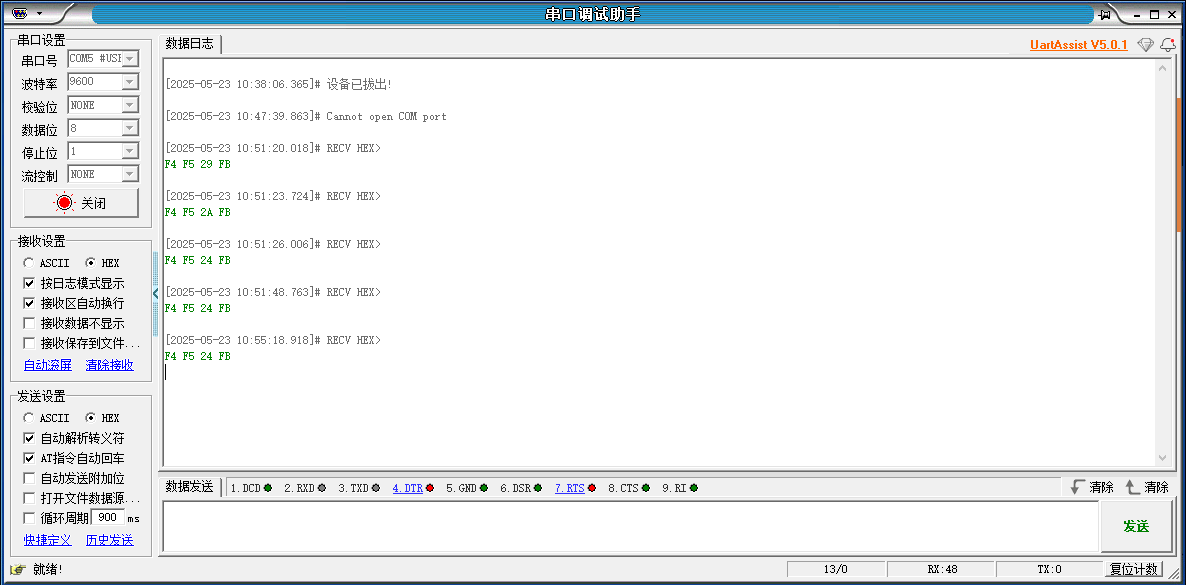

从图中可以看到，模块接收到MCU发送的数据（F4 F5 XX FB），但没有发送任何数据。

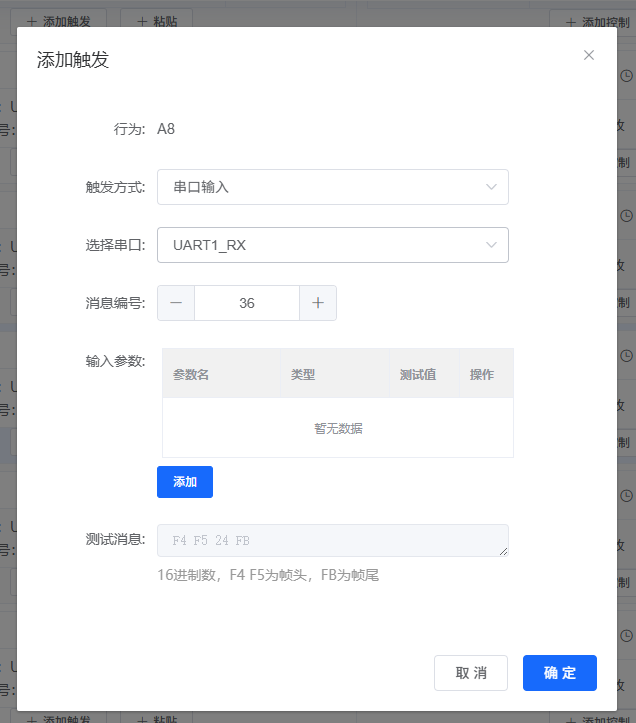

触发方式配置检查：

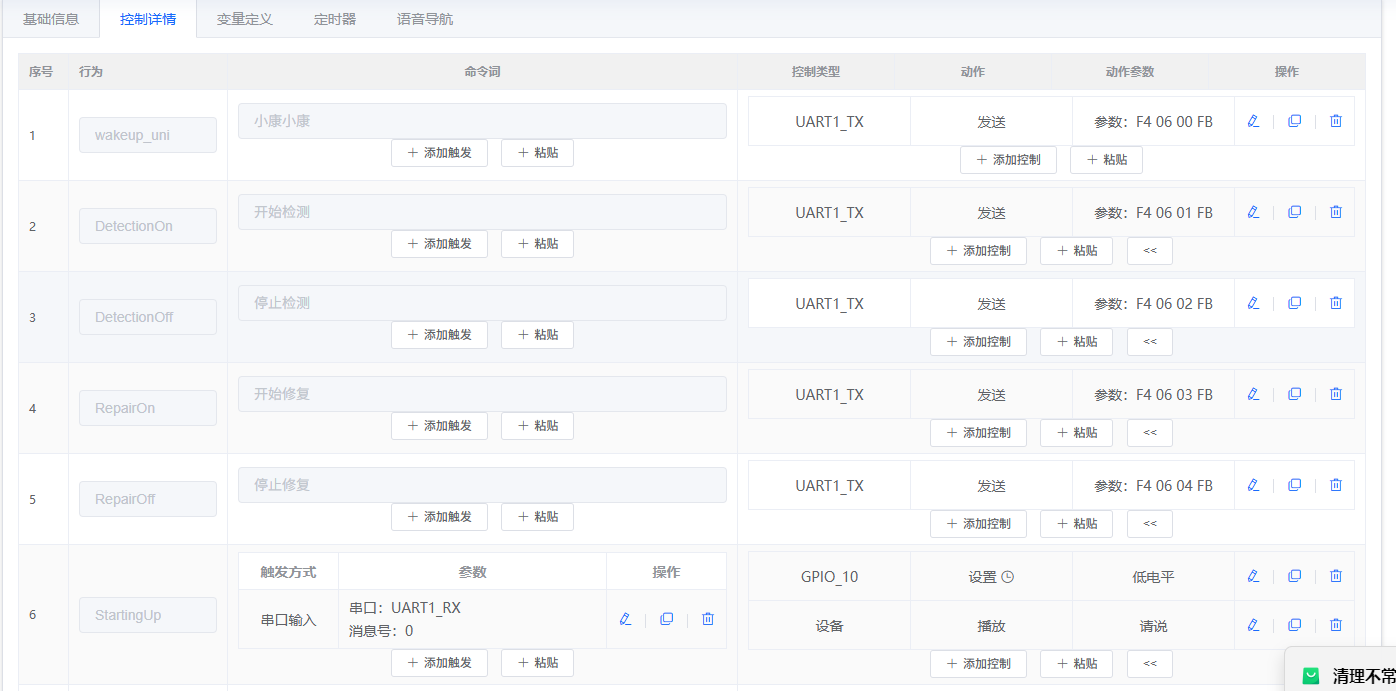

确认配置为"串口输入"触发，消息号为36，与发送数据匹配。

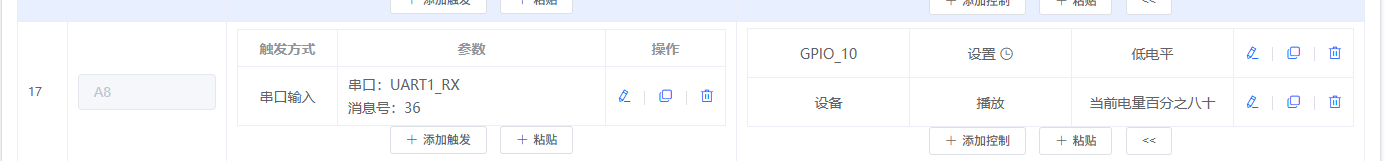

控制详情检查：

所有命令词都配置为UART1_TX发送，参数为特定十六进制数据。

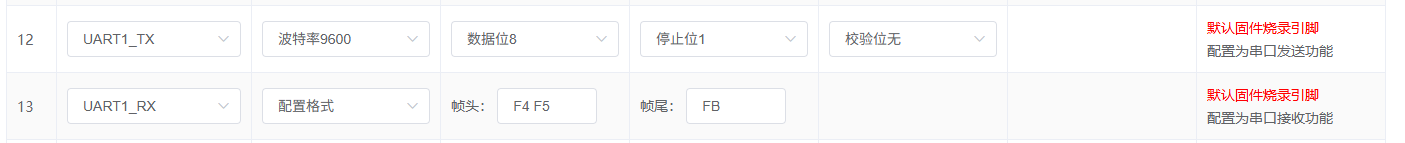

串口参数配置：

发送和接收串口参数配置一致（波特率9600，数据位8，停止位1，无校验）。

软件验证结果：

• 单模块烧录测试，数据发送正常
• 说明软件配置无误，问题出在硬件设计

解决方案总结：

1. 重新设计PCB

   • 按照SU-23T官方设计进行布局
   • 简化咪头电路设计
   • 优化差分走线和地线包裹

2. 设计流程规范

   • 先绘制原理图，再进行PCB设计
   • 邀请硬件工程师审核设计
   • 制作样品进行全面测试

3. 抗干扰措施

   • 咪头远离高频信号源
   • 增加滤波电路
   • 使用屏蔽线连接咪头

注意事项：

• SU-21T对硬件设计要求较高，建议严格按官方资料设计
• 咪头电路的复杂度会直接影响语音识别效果
• PCB布局时必须考虑抗干扰设计
• 量产前建议先进行小批量验证

SU-21T模块IO引脚电平异常怎么办？¶

问题描述：

SU-21T模块的IO引脚（如IO4）在静音超过一分钟时电平会自动拉高，导致无法作为稳定的触发源。

问题分析：

• 这是SU-21T的省电机制导致
• 静音时间过长时，模块进入深度睡眠模式
• IO引脚状态会随着模块状态变化

解决方案：

1. 使用功放使能引脚：

- IO4等引脚默认配置为功放使能功能
- 如需稳定的触发信号，建议使用其他GPIO引脚
- 在智能公元平台中重新配置引脚功能

2. 配置事件触发：

- 使用语音识别事件代替电平触发
- 在平台中设置"事件触发"方式
- 配置相应的动作或输出

3. 硬件解决方案：

- 在IO输出端添加锁存器保持状态
- 使用外部触发器电路
- 增加RC延时电路稳定信号

4. 软件逻辑处理：

- 在主控端增加状态判断
- 使用定时器管理触发信号
- 实现去抖动算法

注意事项：

• SU-21T的省电机制是设计特性，无法完全关闭
• 建议在产品设计时选择合适的触发方式
• 事件触发比电平触发更可靠
• 静音超过一分钟后电平变化属于正常现象

SU-21T的UART1 RX需要接上拉电阻吗？¶

问题描述：

SU-21T芯片的UART1 RX引脚在悬空时无法正常启动，接上拉电阻后可以正常启动。

解决方案：

• 正常情况下不需要：UART1 RX通常不需要外接上拉电阻
• 检查硬件设计：确认电路连接正确，无干扰或短路
• 验证启动时序：上电后等待足够时间再进行通信

可能原因：

• PCB布局导致的信号干扰
• 电源时序问题
• 芯片内部特性差异

注意事项：

• 如果特定硬件需要上拉，阻值建议为10kΩ-47kΩ
• 上拉电压应与IO口电平匹配（通常3.3V）
• 启动后可以断开上拉，不影响正常唤醒功能
