SU-22T 硬件设计 FAQ¶

本页用于整理 SU-22T 相关的硬件设计问题。

配置GPIO_04控制为什么没有输出？¶

问题描述：

在配置GPIO控制时，将控制类型设置为GPIO_04，但IO4引脚无输出，而IO3引脚有正常输出，怀疑配置错误或引脚不可用。

解决方案：

1. 引脚功能确认

   • IO4引脚（引脚5）在SU-22T模块上被复用为TX0功能
   • TX0引脚在模块内部已连接功放，用作DAC_OUT_R功能
   • 因此IO4不能作为通用GPIO使用

2. 可用GPIO引脚

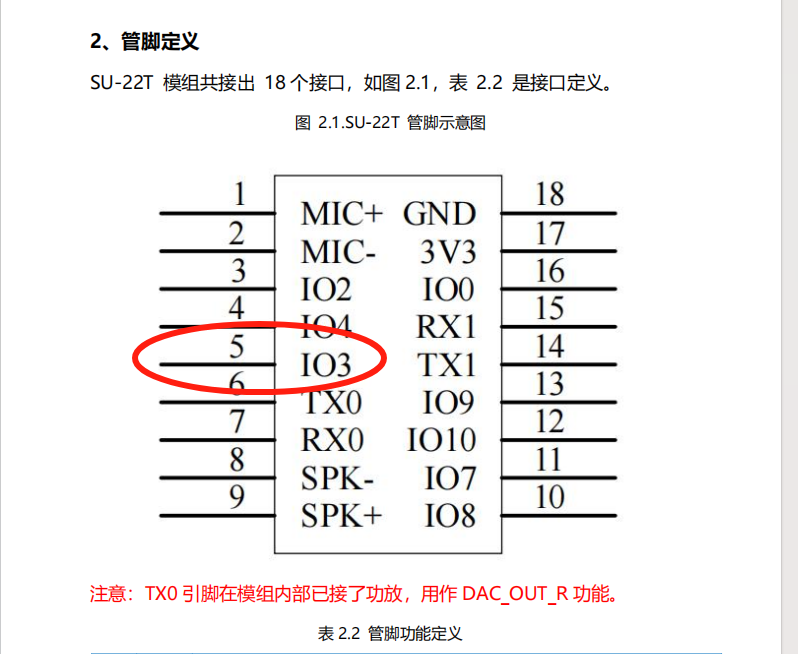

   • 推荐使用IO3（引脚6）作为GPIO输出
   • IO3是标准的通用GPIO引脚，功能正常
   • 其他可用GPIO请参考模块引脚定义图

3. 配置修改方法

   • 将控制类型从GPIO_04改为GPIO_03
   • 确认软件配置与硬件引脚对应
   • 测试修改后的配置是否正常工作

注意事项：

• 配置GPIO前必须先了解引脚的复用功能
• 音频相关引脚（如TX0）通常不能用作普通GPIO
• 如需多个GPIO，请选择未被复用的引脚

SU-22T模块手册与平台管脚定义不一致怎么办？¶

问题描述：

SU-22T模块的管脚定义在硬件手册和平台配置界面中不一致，导致无法正确配置引脚功能。

解决方案：

1. 确认正确的引脚定义

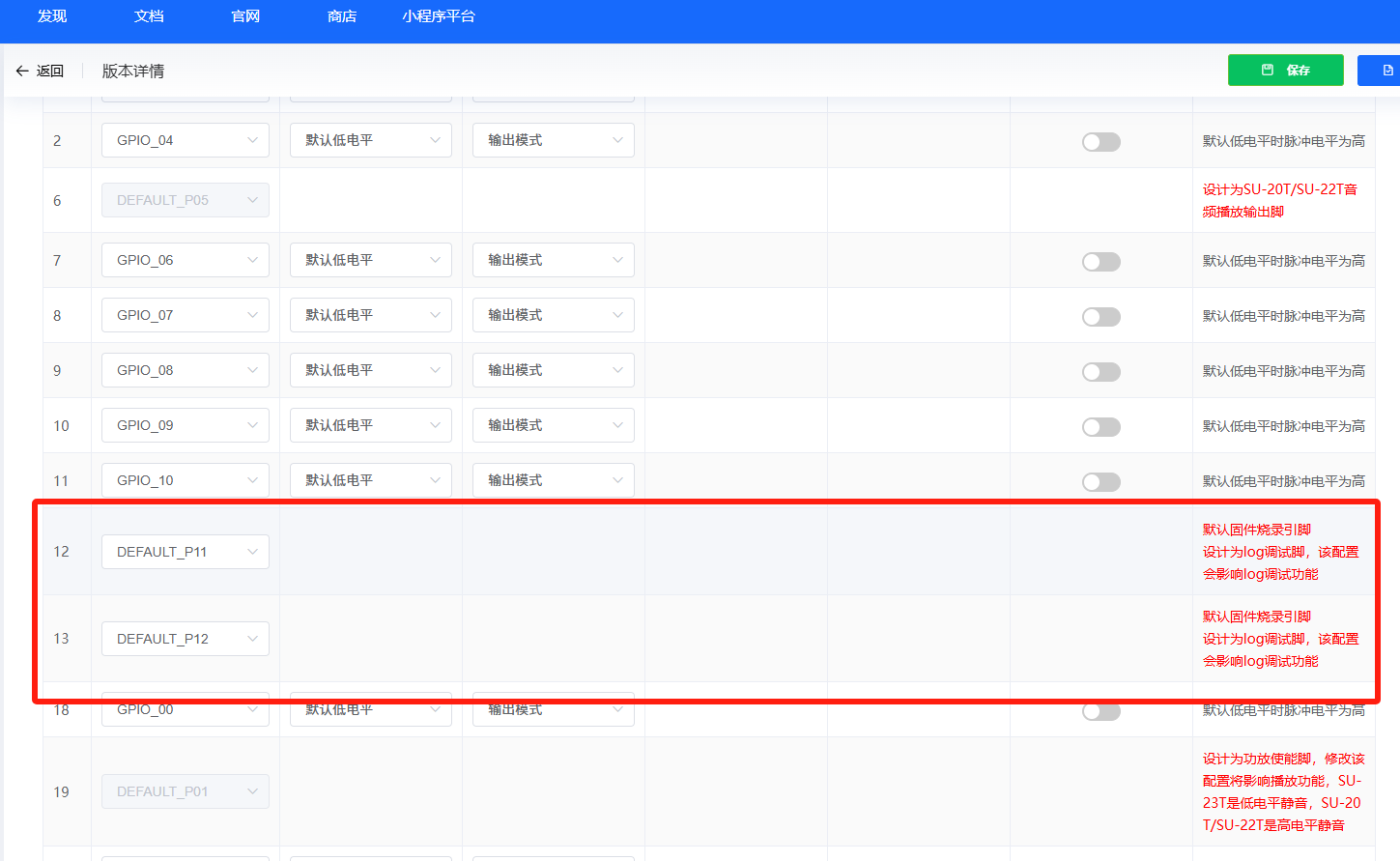

• 平台配置中的引脚12和13对应硬件手册的P11、P12
• 这两个引脚在平台上标注为"DEFAULT_P11"和"DEFAULT_P12"

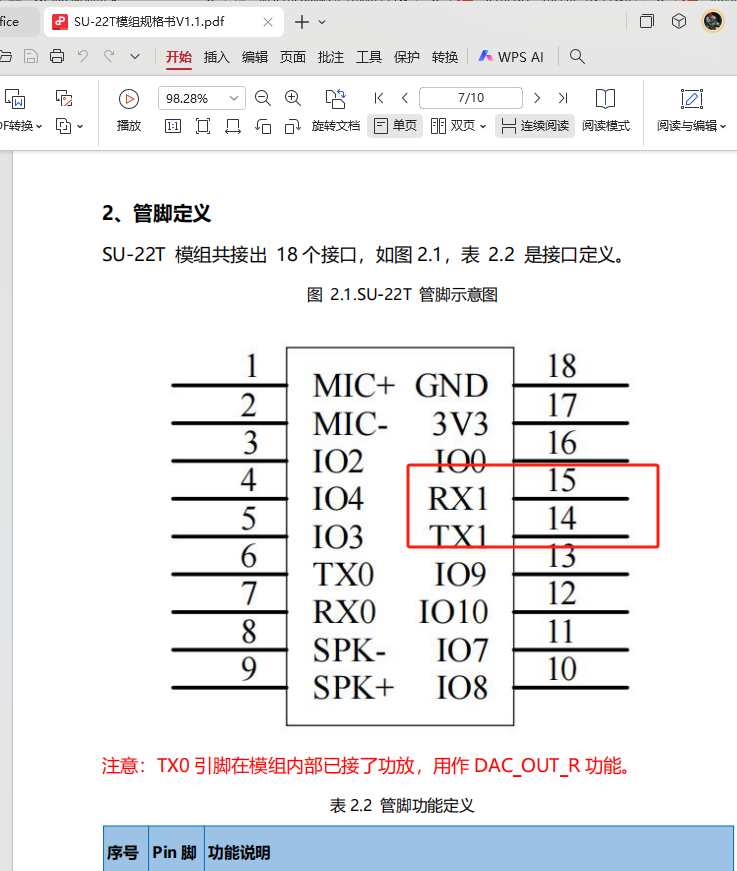

• 硬件手册中，引脚14为TX1，引脚15为RX1

平台配置中引脚12和13被配置为log调试脚

硬件手册中TX1为引脚14，RX1为引脚15

2. 引脚对应关系

3. 重要注意事项

• TX0引脚在模块内部已接功放，用作DAC_OUT_R功能
• 不能将TX0引脚用作其他用途
• 配置引脚时以平台标注的引脚号为准

配置建议：

• 使用log调试功能时，选择平台上的引脚12、13
• 使用串口通信时，选择平台上的引脚14、15
• 如有疑问，以平台配置界面的标注为准

注意事项：

• 硬件手册和平台配置可能存在版本差异
• 以平台配置为准可避免配置错误
• 保留最新版本的引脚定义文档供参考
