CI-73T 烧录与调试 FAQ¶

本页用于整理 CI-73T 相关的烧录与调试问题。

烧录问题¶

CI-73T2烧录进度卡在0%怎么办？¶

问题描述：

使用PACK_UPDATE_TOOLS工具烧录CI-73T2模块固件时，烧录进度条显示为0%，长时间无进展，无法正常完成烧录。

解决方案：

问题现象

烧录工具显示固件大小和校验码正常
COM端口识别正常，波特率设置为921600
点击开始烧录后，进度条一直显示0%
所有烧录通道均未开始传输

解决方法

检查电源连接：
- 确认模块使用5V供电
- 检查电源电压是否稳定
- 如使用电池，确保电压充足
正确复位操作：
- 烧录前需要先断开模块电源
- 然后重新上电进入烧录模式
- 5V电源拔插一次可触发烧录模式
复位验证：
- 复位成功：模块不播放开机语音
- 复位失败：模块播放开机提示音，需重新复位
- 复位是烧录成功的关键步骤

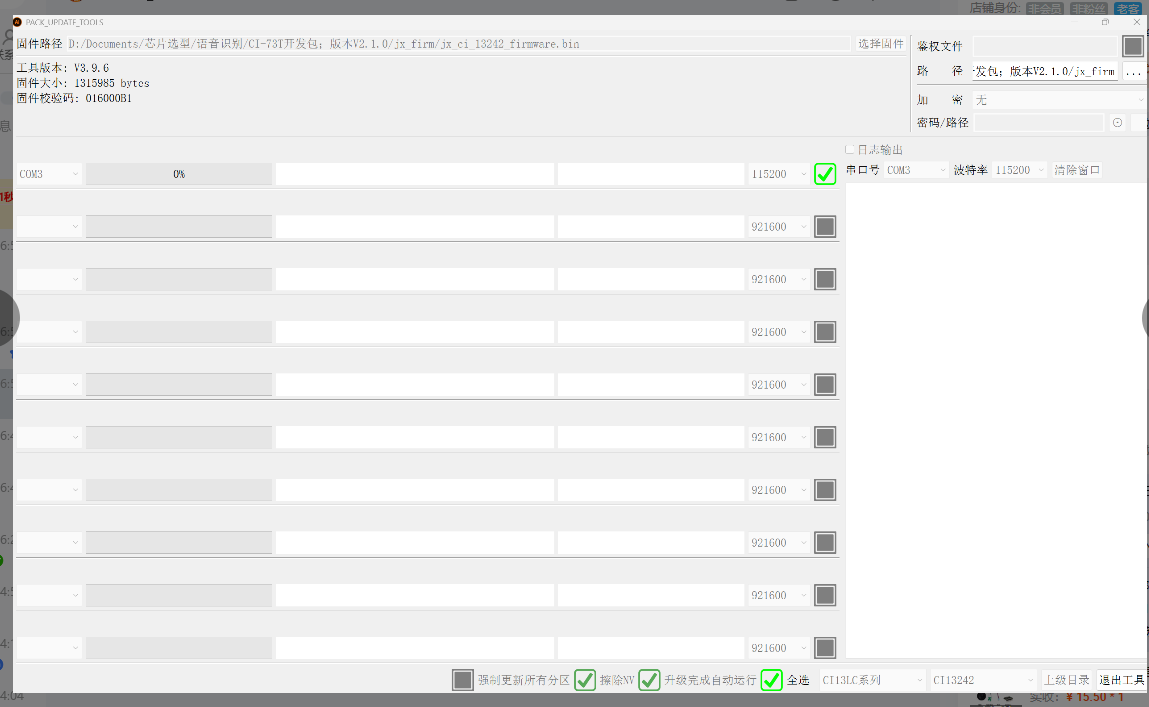

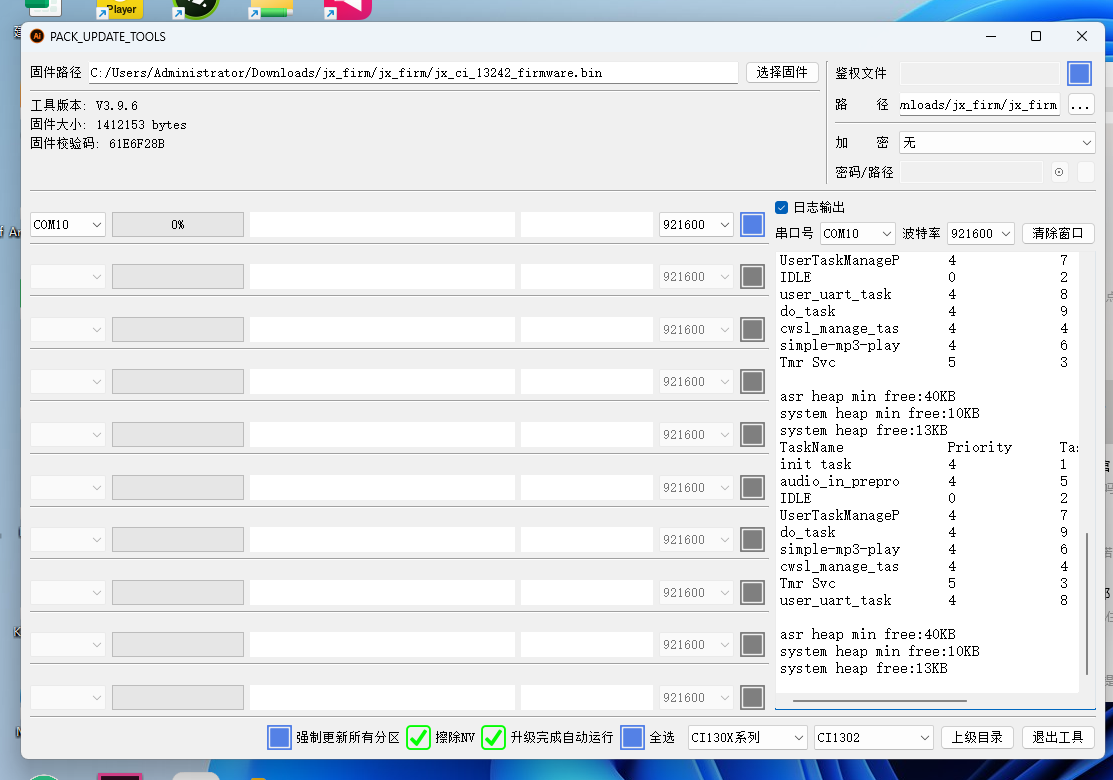

烧录工具界面

烧录流程确认

硬件连接正确
模块进入烧录模式（无开机语音）
工具选择正确COM端口
波特率设置为921600
点击开始烧录
观察进度条正常增长

注意事项：

CI-73T2烧录需要先进入烧录模式
5V电源插拔是进入烧录模式的标准操作
如复位后仍播放开机语音，说明未进入烧录模式
烧录过程中不要断开电源或USB连接

模块选型与串口配置¶

CI-73T模块是否支持语音识别后通过串口输出数据？¶

CI-73T模块支持语音识别后通过串口输出数据。该模块具有以下特点：

支持自定义唤醒词、命令词和回复语
支持多种协议收发、GPIO、PWM控制
可通过智能平台（smartpi.cn）在线配置固件
成本约5-6元，具有较高性价比

现行语音模块参数对比图

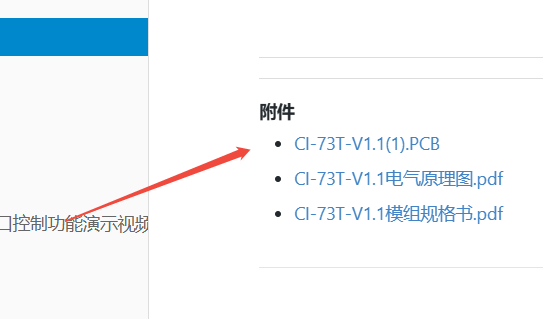

如何获取CI-73T的技术资料？¶

CI-73T模块的技术资料可通过以下方式获取：

访问智能平台 https://www.smartpi.cn
在模块列表中找到对应的CI-73T型号（根据芯片丝印选择CI-73T1或CI-73T2）
点击详细文档可获取开发手册、规格书、原理图等资料

智能平台文档界面

CI-73T模块有哪些串口通信引脚？¶

CI-73T模块提供三组串口通信引脚：

UART0：PB6(RX)/PB5(TX) - 日志口，也用于烧录
UART1：PA2(RX)/PA3(TX) - 可配置为串口通信
其他UART：根据引脚功能表配置

模块引脚定义

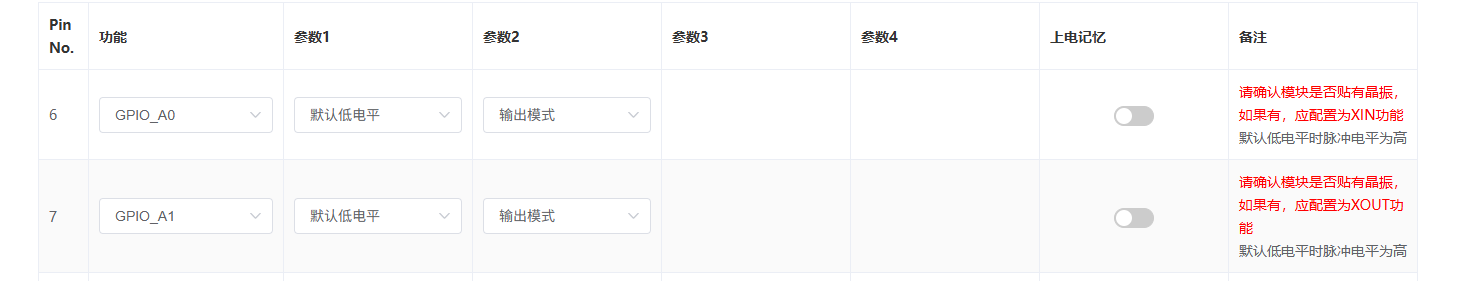

引脚功能表

如何设计CI-73T的应用电路？¶

设计CI-73T应用电路时需要注意：

基本连接：
- 供电：VCC和GND

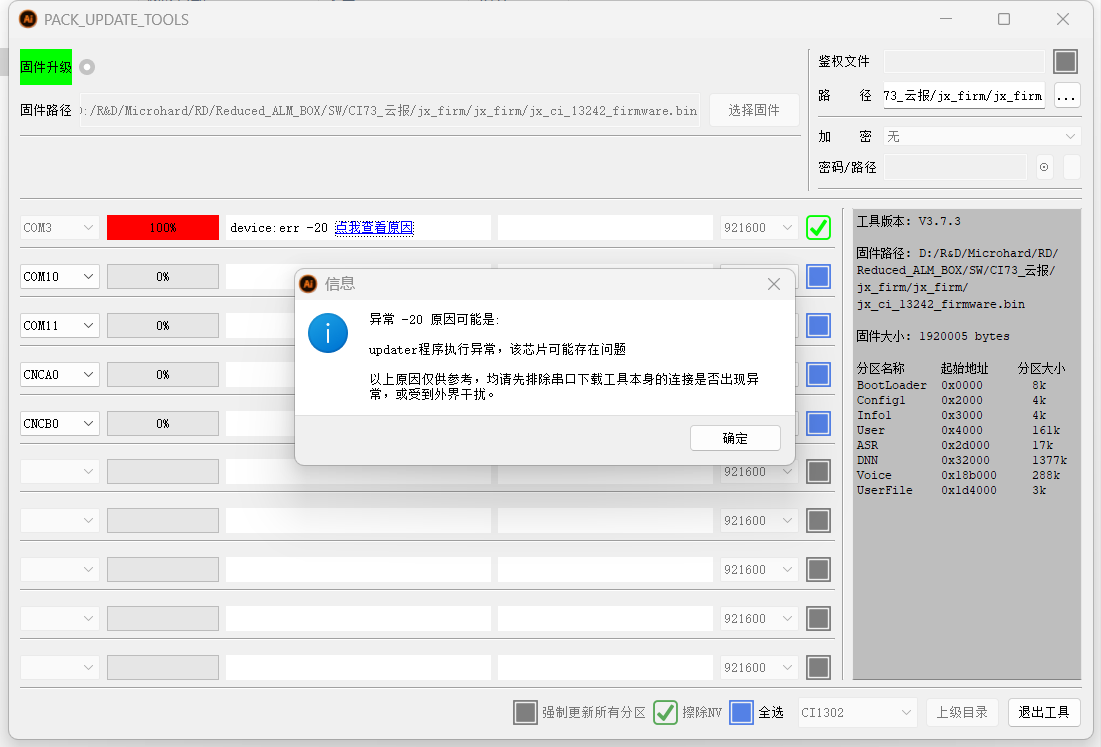

CI-73T2烧录时出现device err -20错误怎么办？¶

问题描述：

使用原有的底板烧录新购买的CI-73T2模块时，出现"device err -20"错误，无法完成烧录，但原来的CI-03T模块烧录正常。

解决方案：

错误原因：

烧录工具型号选择错误：烧录CI-73T2时需要在工具中选择正确的芯片型号
芯片型号不匹配：CI-73T2使用的是CI13LC系列芯片，与CI-03T不同

解决步骤：

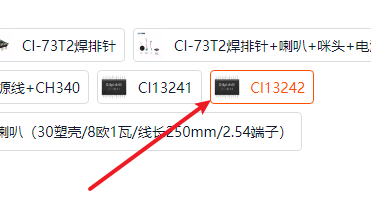

确认芯片丝印：
- 查看CI-73T2模块上的芯片丝印
- 根据丝印选择对应的芯片型号（如CI13242）

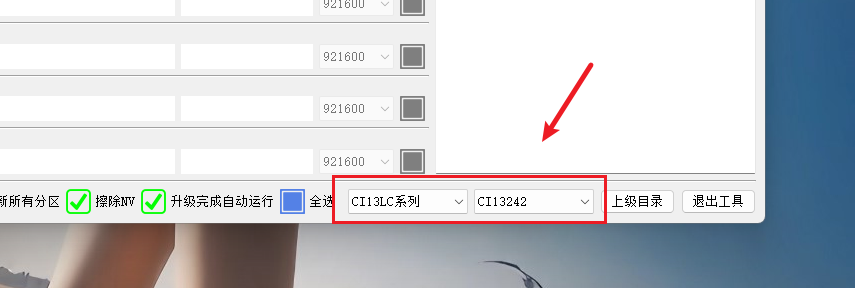

正确选择工具型号：

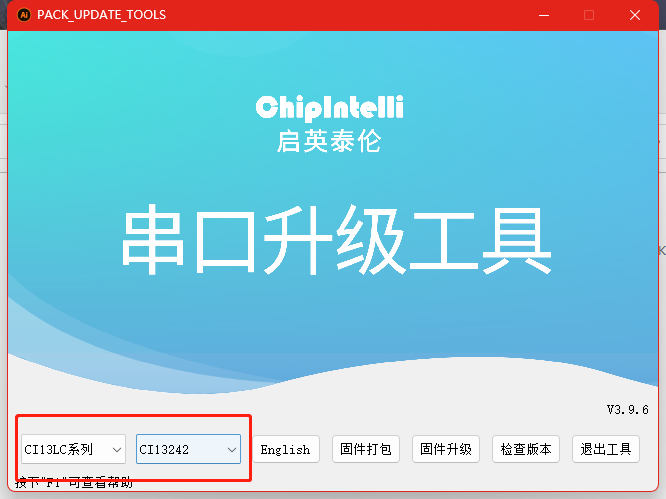

- 在烧录工具的"CI13LC系列"下拉菜单中选择对应型号
- 不要随意选择第一个选项
- 必须与模块上的实际芯片匹配
引脚确认：
- 确认串口引脚（PB5/PB6）位置没有变化
- 检查其他可能影响烧录的引脚连接

操作流程：

打开串口升级工具
在CI13LC系列下拉菜单中选择正确型号
选择固件文件
开始烧录

注意事项：

CI-73T2与CI-03T的引脚位置可能不同
烧录工具的型号选择必须准确
白色气泡袋包装可能产生静电，使用时需注意防静电

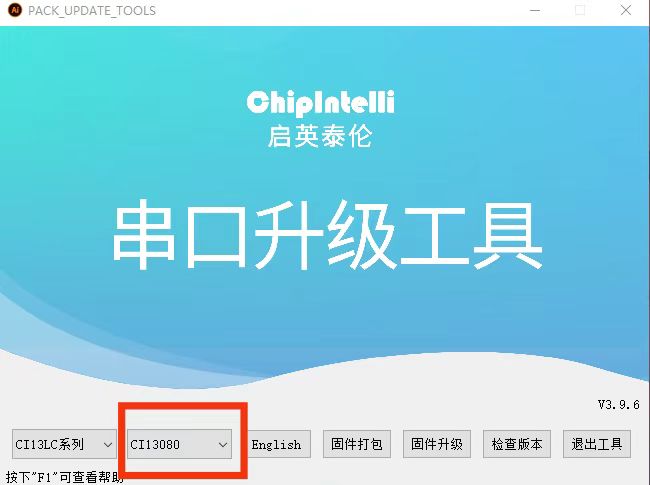

烧录工具界面

CI-73T2模块无声音输出怎么办？¶

问题描述：

CI-73T2模块烧录后无声音输出，包括开机播报也没有声音，但硬件连接（SPK+/-脚位）未改变。

解决方案：

问题排查步骤：

确认固件配置：
- 检查智能公元平台中是否配置了开机播报
- 确认"有开机播报"选项已勾选
- 验证播报内容已正确填写
硬件连接检查：
- 确认SPK+和SPK-引脚连接正确
- 检查扬声器是否正常工作
- 测试接触是否良好，排除虚焊可能
固件验证：
- 将固件发给技术支持测试
- 确认固件本身包含播报功能
- 下载技术支持验证过的固件版本

常见原因：

虚焊或接触不良：模块与底板接触不牢固
扬声器故障：扬声器本身损坏或阻抗不匹配
固件配置错误：未正确配置播报功能

解决方法：

重新焊接模块，确保接触良好
更换已知正常的扬声器测试
在官方底板上测试确认模块功能
使用技术支持提供的测试固件

注意事项：

即使在官方底板上也可能因接触问题无声音
拍照发送给技术支持有助于快速定位问题
确认固件已包含播报功能

- 麦克风：MIC+和MIC-
- 扬声器：SPK+和SPK-

串口通信连接（如需要）：
- 模块TX连接主控RX
- 模块RX连接主控TX
- 3.3V系统无需电平转换

应用电路原理图

如何在平台上配置串口通信功能？¶

在智能平台配置串口通信的步骤：

创建新工程或选择现有工程
在GPIO配置中，将对应引脚（如PA2、PA3）配置为UART功能
在串口配置中设置波特率、数据位、停止位等参数

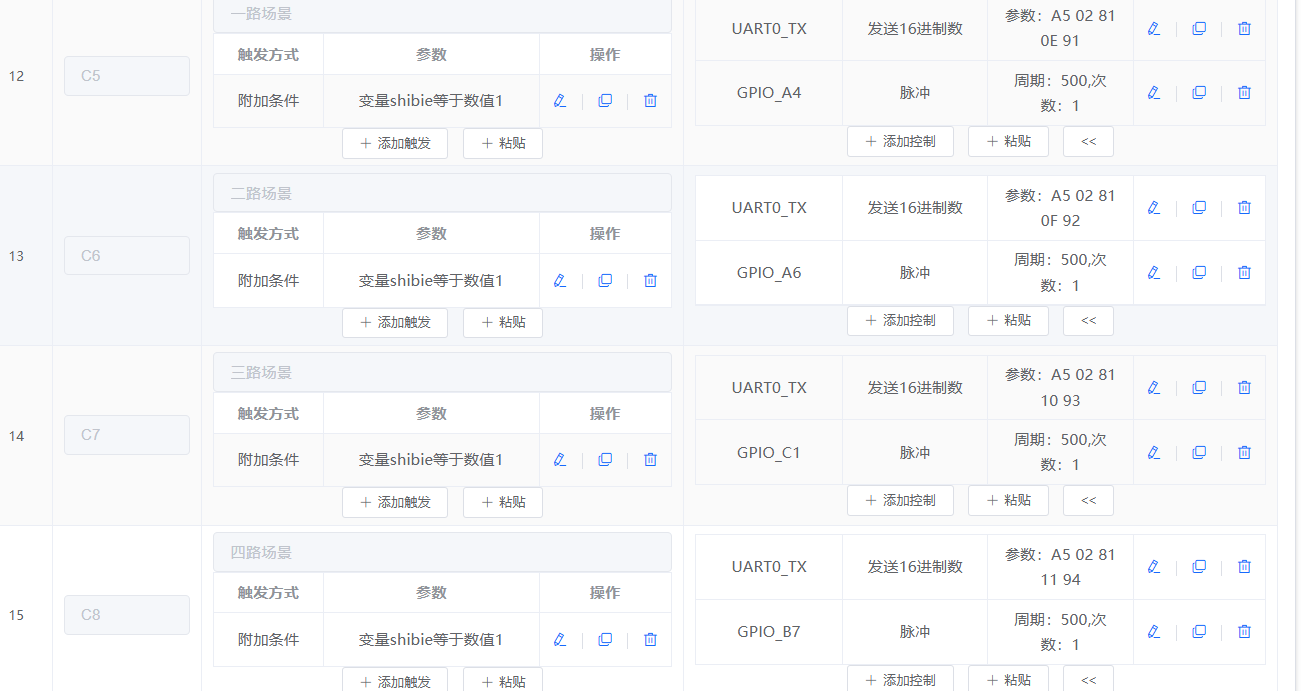

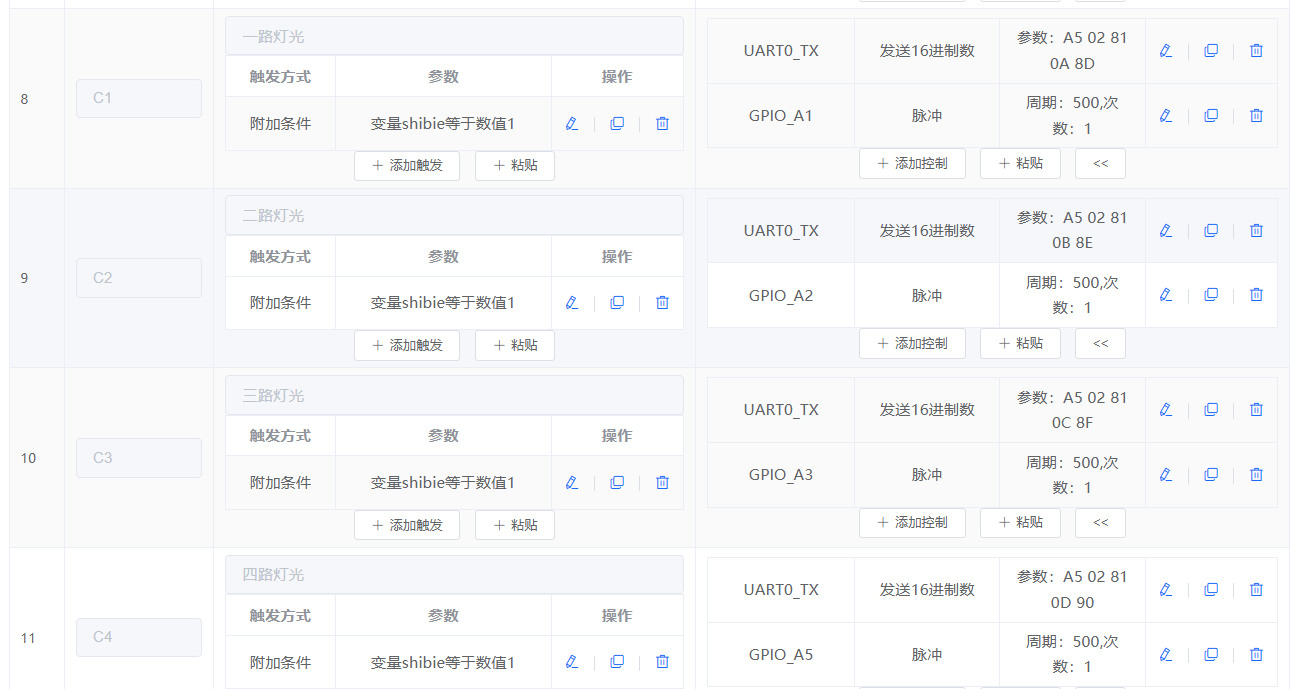

在命令词配置中，为每个命令添加"端口输出"控制
设置要发送的十六进制数据

串口发送数据的格式是怎样的？¶

发送数据时只发送配置的参数内容，不自动添加帧头帧尾
例如：配置发送"00 01 00 01"，模块实际发送就是"00 01 00 01"
帧头帧尾只在接收模式下使用，用于数据解析

烧录时需要注意什么？¶

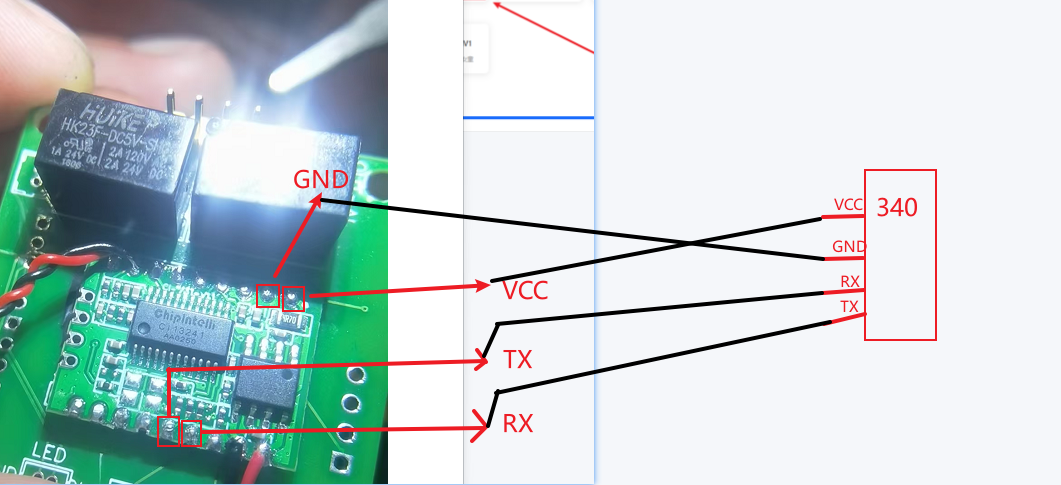

硬件连接

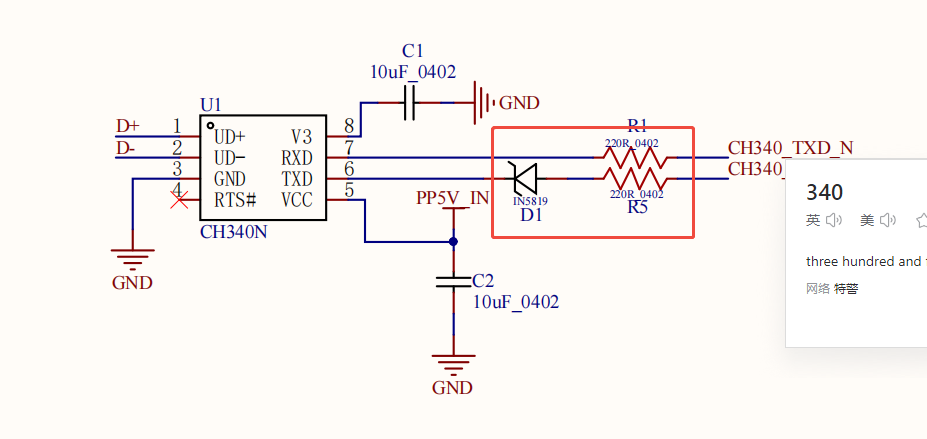

- 使用USB转TTL模块（如CH340）
- 连接：模块PB6(RX)→转换器TX，模块PB5(TX)→转换器RX
- 连接VCC、GND
复位操作
- 单模块：插拔5V或GND进行复位
- 复位成功后应立即开始烧录
- 多次复位表示模块正常运行
烧录工具设置
- 选择正确的COM端口
- 波特率设置为921600
复位判断
- 复位成功：模块会立即进入烧录模式，工具开始传输
- 复位失败：模块正常启动，会播放开机语音
- 如果听到开机播报，说明复位未成功

烧录接线图烧录工具界面烧录成功界面

固件升级无响应怎么办？¶

当固件升级工具显示无响应时，按以下步骤排查：

确认复位成功
- 单模块需要快速插拔5V或GND
- 复位成功后模块不应播放开机语音
- 如果有开机播报，需重新复位
检查连接
- 确认TX/RX交叉连接正确
- 检查连接线是否紧实
- 确认供电电压正常
复位技巧
- 接触要快速果断
- 如果仍不成功，可考虑设计复位电路
- 避免长时间上电后再操作
常见问题
- 模块正常运行：会播放开机语音
- 烧录模式：无语音播报，工具显示连接
- 烧录失败：检查波特率和COM端口

行为名称有哪些限制？¶

行为名称只支持字母、数字和下划线
不支持中文字符
不能为空，否则会导致配置检查失败

串口通信会影响其他功能吗？¶

使用PB6/PB5作为串口通信时：

正常通信功能不受影响
但日志功能将无法使用
如需查看日志，请使用其他串口

UART1详细配置步骤¶

如何配置UART1发送自定义数据？¶

配置UART1发送自定义数据的详细步骤：

GPIO配置
- 在GPIO配置页面找到PA2和PA3引脚
- PA2对应UART1_RX，PA3对应UART1_TX
- 将这两个引脚配置为UART功能
串口参数设置
- 波特率：9600（可根据需要调整）
- 数据位：8
- 停止位：1
- 校验位：无
命令词配置
- 创建或编辑命令词（如"TurnOn"、"TurnOff"）
- 在控制详情中添加"端口输出"控制
- 选择UART1_TX作为输出端口
- 参数中填写要发送的十六进制数据（如：00 01 00 01）
接收配置（如需要）
- UART1_RX可配置为"固定格式"
- 设置帧头（如：AA 55）和帧尾（如：55 AA）
- 注意：帧头帧尾仅在接收时使用

GPIO配置界面串口配置界面命令词配置

配置串口时需要注意什么？¶

引脚对应关系
- PCB板上的丝印序号（如14、15）不直接对应UART编号
- 需要查看引脚功能表确认PA2/PA3才是UART1
数据发送格式
- 发送时只发送填写的参数，不自动添加帧头帧尾
- 如需完整数据包，请在参数中包含所有字节
错误处理
- 行为名称不能为空，否则生成固件时会报错
- 确保所有必填项都已正确配置

CI-73T烧录时出现"err -14"错误怎么办？¶

问题描述：

使用固件烧录工具烧录CI-73T1时，烧录进度达到8%后失败，提示"updater: err -14"错误，无法将固件写入芯片。

解决方案：

错误说明：

"err -14"错误通常表示maskrom传输数据中出现异常，可能的原因包括：

芯片型号选择错误
- 烧录工具中选择的芯片型号与实际不符
- CI-73T1应选择CI13242，而非CI13241
通信连接问题
- USB转串口连接不稳定
- TX/RX接线错误
- 串口被其他程序占用
供电不稳定
- 烧录过程中电源中断
- 电压波动超过允许范围
- USB口供电能力不足

排查步骤：

确认芯片型号
- 查看芯片上的丝印标注
- CI-73T1标注为CI 13242
- 在烧录工具中选择对应型号
检查硬件连接
- 确保TX/RX交叉连接
- 检查GND接地良好
- 使用质量可靠的USB转串口模块
优化供电
- 使用外部5V电源适配器
- 避免使用笔记本USB口直接供电
- 确保供电稳定在5V±5%
烧录操作技巧
- 先选择固件文件并勾选
- 断开模块电源
- 重新上电（1秒后断电再通电）
- 立即开始烧录
检查烧录工具配置
- 确认选择了正确的COM端口
- 波特率按工具默认/推荐设置（常见为115200或921600，以工具为准）
- 只勾选实际使用的串口，不要同时勾选多个串口

注意事项：

所有芯片都出现相同问题时，可能是工具或兼容性问题
保留完整错误信息和截图便于技术支持分析
烧录失败后可重新尝试，避免频繁断电
建议使用官方推荐的烧录工具

CI-73T模块上电电流异常且无声音输出？¶

问题描述：

CI-73T模块烧录成功后上电，但电流仅为0.0x A，远低于正常值，且无任何声音输出，仅有轻微底噪。

解决方案：

问题排查：

供电能力检查：
- 测量实际供电电流能力
- CI-73T使用配套喇叭时需要500mA以上电流
- 检查电源适配器或USB口供电能力
硬件连接验证：
- 确认模块与功放板连接正确
- 检查喇叭正负极性
- 验证所有连接线无短路或断路
单独测试方法：
- 将模块单独供电，不连接其他设备
- 使用万用表测量VCC引脚电压
- 确认在3.3V±5%范围内

电流异常原因：

电源供电能力不足（特别是USB口供电）
连接线过细导致压降过大
功放电路存在短路或故障

注意事项：

正常工作时电流应在数百毫安级别
0.0x A表示几乎无负载，说明功放未工作
如更换电源和连接线仍无效，可能是模块硬件故障

CI-73T1烧录时出现device:err -20错误¶

问题描述：

CI-73T1设备在使用烧录工具时无法完成固件烧录，提示'device:err -20'错误，且烧录进度卡在0%。

解决方案：

检查芯片型号选择：
- 确认烧录工具中选择的芯片型号与实际使用的设备型号一致
- CI-73T1应选择对应的芯片型号，而非CI1301或其他型号
正确选择型号：
- 在烧录工具的下拉菜单中选择正确的芯片型号
- 确保固件文件与芯片型号匹配

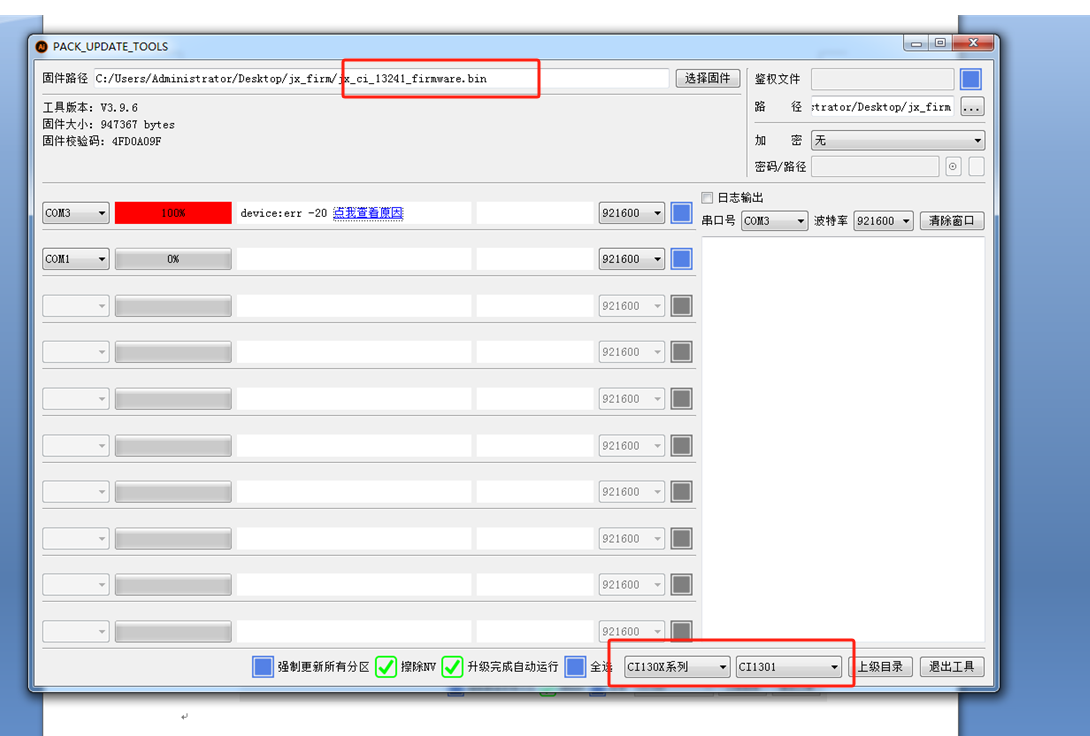

CI-73T1烧录错误提示

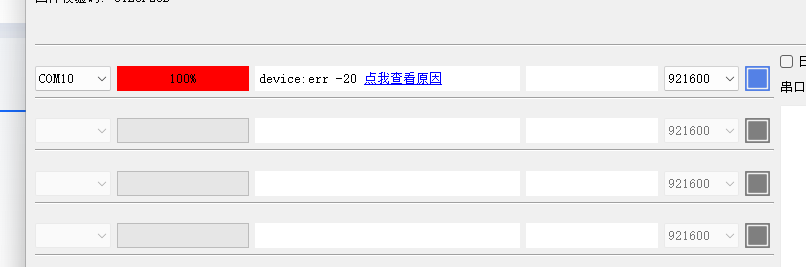

烧录工具显示device:err -20错误

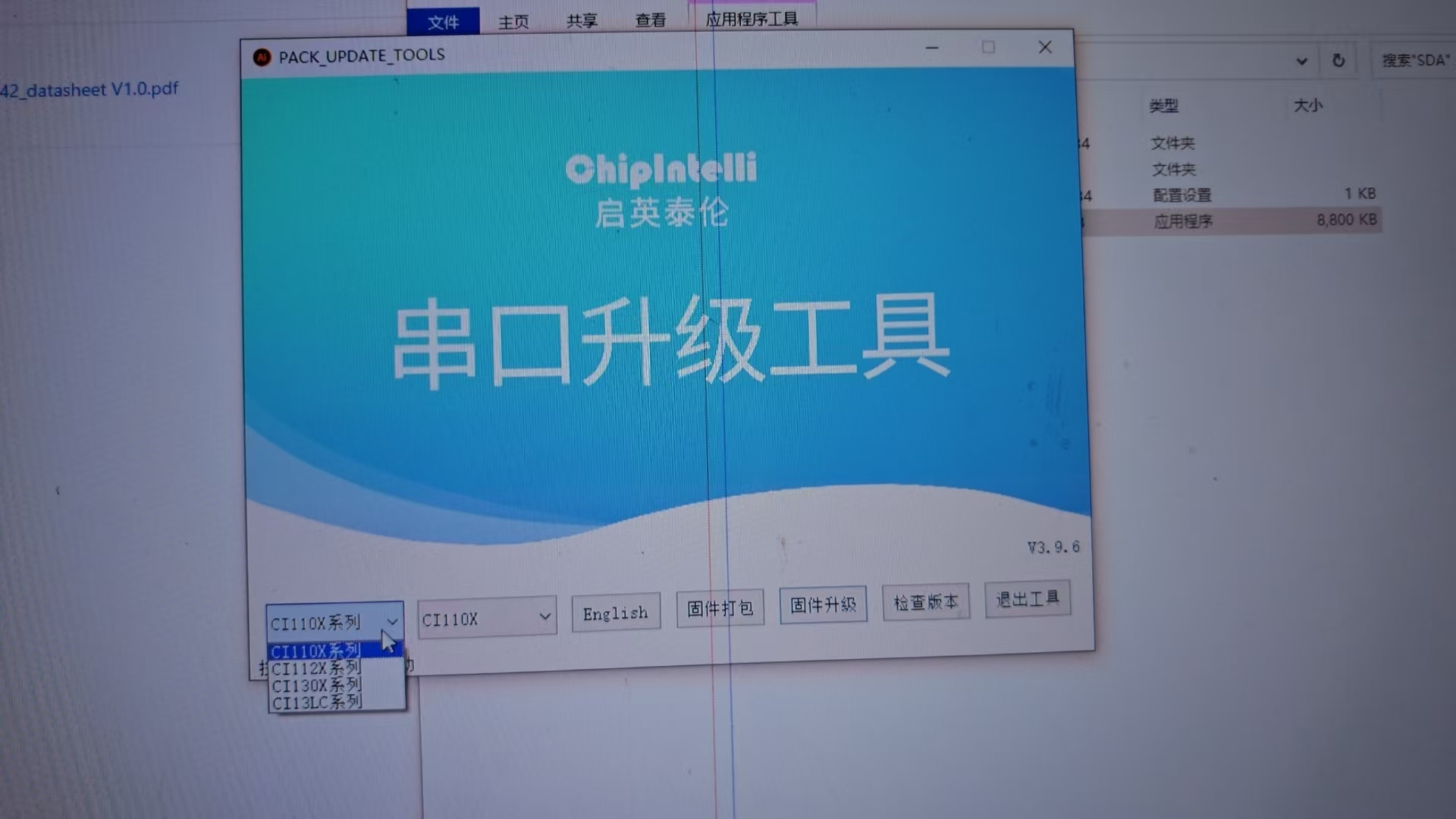

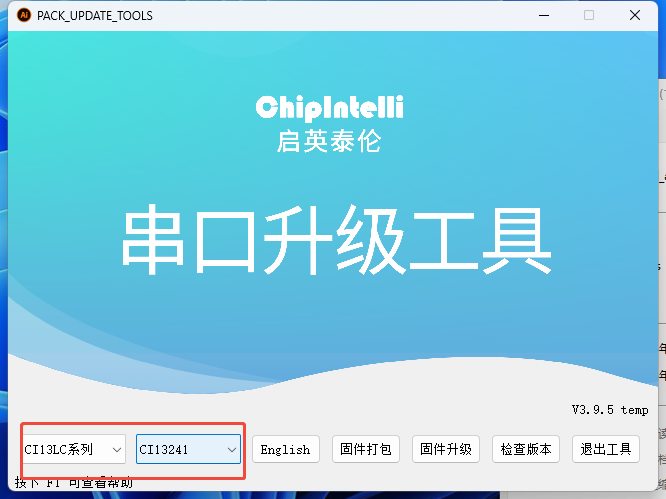

芯片型号选择

烧录工具中的芯片型号选择界面

注意事项：

芯片型号选择错误会导致烧录失败，必须选择与硬件匹配的型号
烧录前确认固件文件的校验码正确
B6/B7引脚如果配置为串口功能，不能同时用作GPIO

CI-73T2支持USB转232烧录吗？¶

问题描述：

需要了解CI-73T2模块是否支持使用USB转232转换器进行固件烧录。

解决方案：

CI-73T2模块不支持使用USB转232进行固件烧录。

烧录方式限制：
- CI-73T2只能使用专用的烧录工具和接口
- 不支持通用的USB转232转换器
- 需要使用官方推荐的烧录器
正确烧录方法：
- 使用USB转TTL烧录器（如CH340）
- 连接模块的烧录接口（RX/TX/GND）
- 使用PACK_UPDATE_TOOLS等官方烧录软件
- 按照标准烧录流程操作
监听串口输出：
- 虽然不支持烧录，但仍可使用USB转232监听串口输出
- 用于查看语音识别结果和调试信息
- 波特率通常为9600bps

注意事项：

不要尝试使用USB转232进行烧录，会导致失败
监听输出报文时，注意电平匹配（3.3V）
烧录和监听是不同的功能，使用不同的工具
建议购买官方认证的烧录器

CI-73T2烧录后无开机播报且烧录无反应怎么办？¶

问题描述：

CI-73T2芯片烧录固件后设备无开机播报，且烧录过程无反应，烧录进度停留在0%。

解决方案：

硬件检查：

检查电源连接
- 确认USB供电正常
- 检查开发板电源指示灯
- 测量芯片供电引脚电压是否正常
烧录接口连接
- 确认RX/TX引脚正确连接（交叉连接）
- 检查GND接地是否良好
- 验证波特率设置为115200

软件配置检查：

固件文件完整性
- 确认固件文件未损坏
- 验证文件校验码是否正确

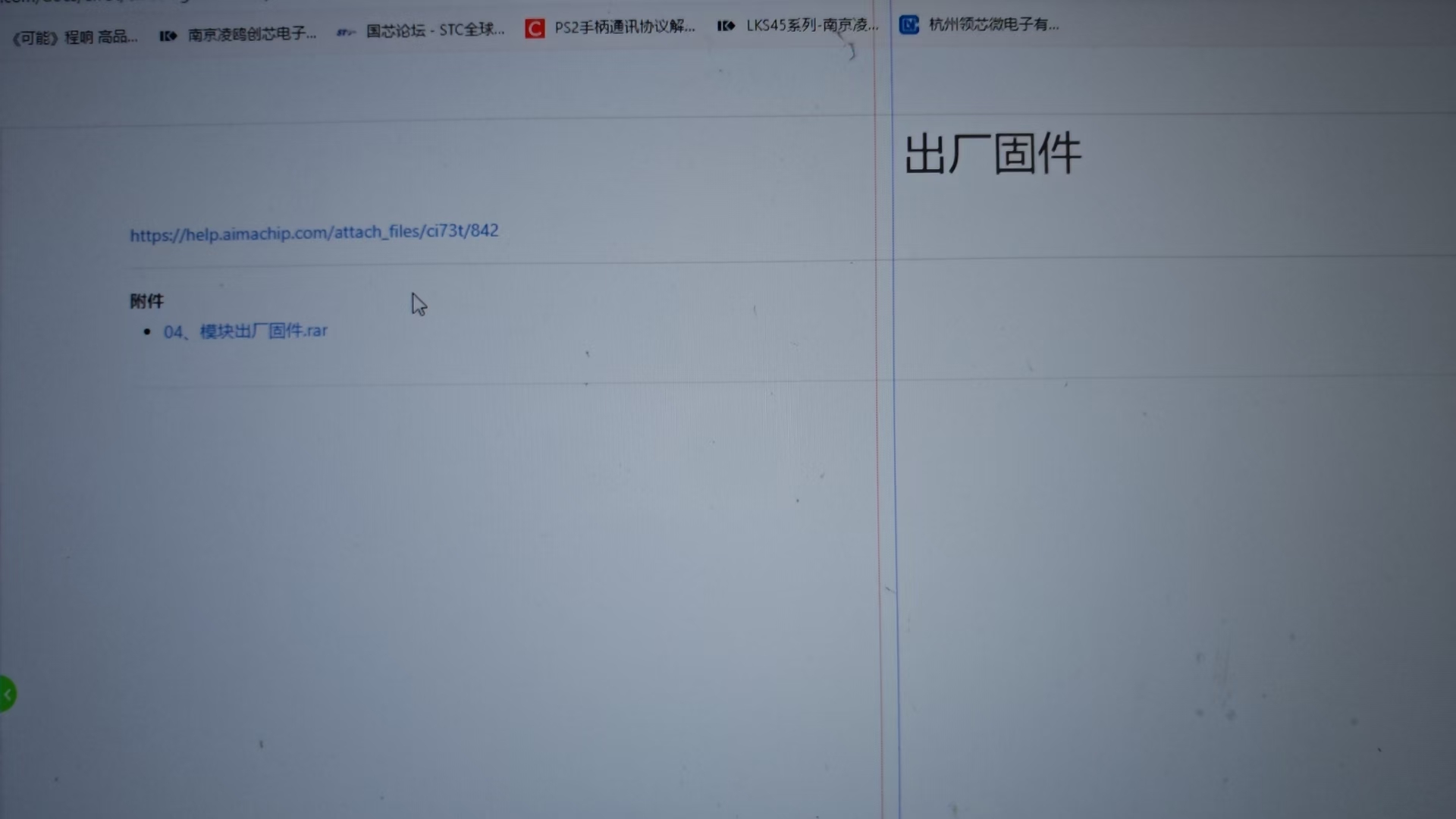

- 尝试使用出厂固件测试
芯片复位操作
- 烧录完成后断电重启
- 等待3-5秒后重新上电
- 确认模块完成初始化

常见问题处理：

内部晶振配置：CI-73T2使用内部晶振，不需要外部晶振
固件兼容性：确保使用CI-73T2专用固件，而非CI-73T1固件
烧录工具选择：使用PACK_UPDATE_TOOLS等官方烧录软件

注意事项：

烧录过程中不要断开连接
如果使用定制固件，确保基础固件配置正确
开机播报功能需要在固件生成时启用
建议先用出厂固件测试硬件功能正常

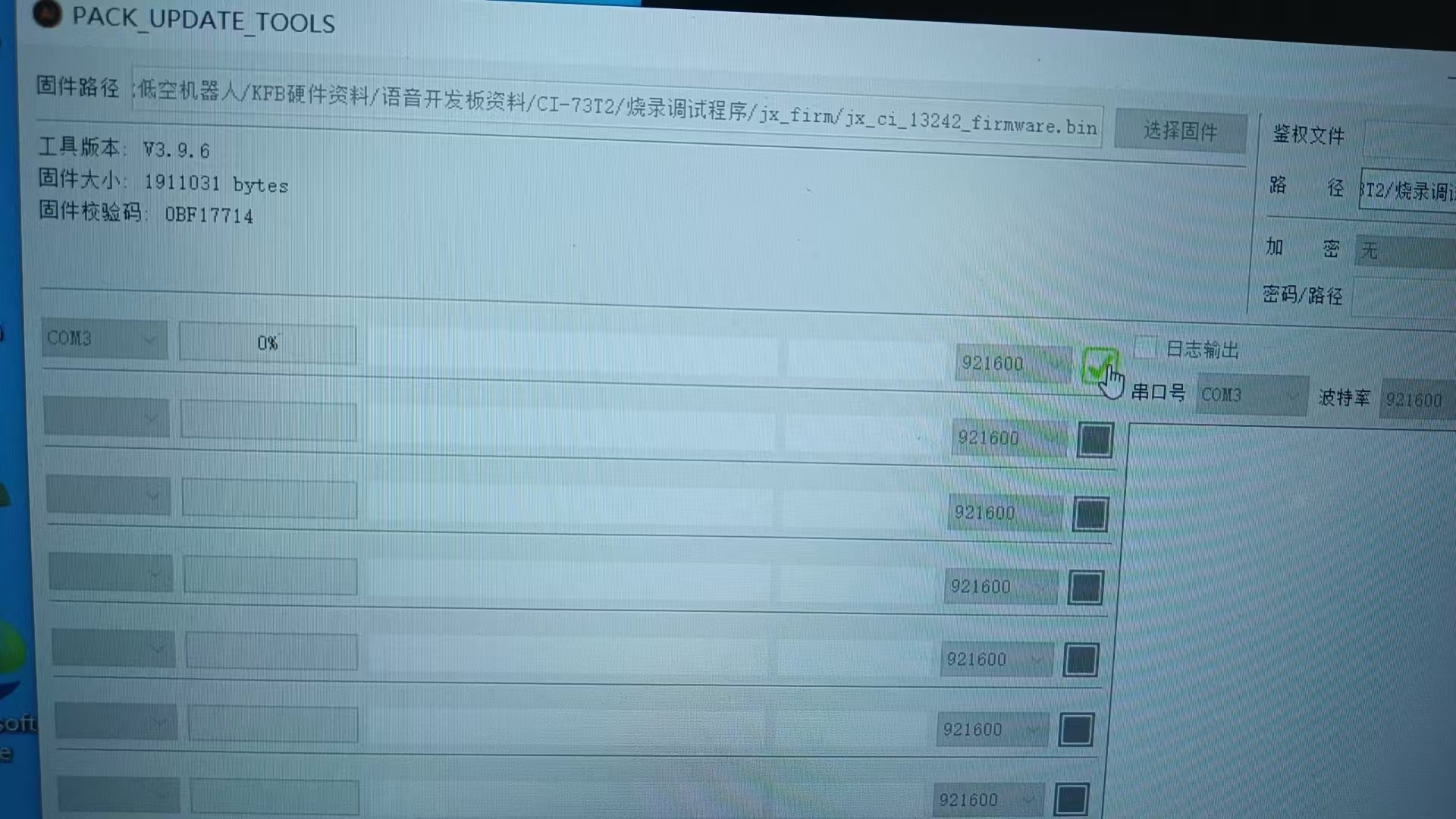

烧录工具界面

CI-73T开发板的烧录口在哪里？¶

问题描述：

在使用CI-73T开发板时，不清楚板子上哪个位置是烧录口，需要确认具体的烧录接口位置。

解决方案：

查看开发板标识：
- CI-73T开发板通常标注了清晰的引脚标识
- 查找PB6/RX和PB5/TX标识的引脚
- 这两个引脚就是串口烧录接口
烧录接口定义：
- PB6/RX：烧录数据接收端（连接烧录器的TX）
- PB5/TX：烧录数据发送端（连接烧录器的RX）
- GND：接地引脚（必须连接）
- VCC：电源引脚（可选，3.3V供电）
烧录工具连接：
- 使用USB转TTL工具（如CH340）
- 交叉连接：烧录器TX→模块RX，烧录器RX→模块TX
- 确保电平匹配（3.3V）

注意事项：

烧录前确保开发板断电
不要接反TX/RX，可能导致烧录失败
可以参考公元平台的《CI-73T烧录指引文档V1.0》
文档下载地址：https://help.aimachip.com/docs/ci73t/ci73t-1ga9m7fqq5eb

CI-73T2芯片如何组装？¶

问题描述：

需要了解CI-73T2芯片的组装方法，包括与语音模块、扬声器、USB转串口模块的连接方式。

解决方案：

组装步骤：

硬件准备：
- CI-73T2语音模块
- 扬声器（喇叭）
- USB转串口模块（用于烧录和测试）
- 杜邦线若干
连接方式：
- 音频输出：模块的SPK+/-连接到扬声器
- 供电连接：模块的VCC/GND连接到电源
- 调试接口：模块的UART连接到USB转串口
烧录指引：
- 参考《CI-73T烧录指引文档V1.0》
- 按照指引进行固件烧录
- 观看B站视频教程学习操作

注意事项：

CI-73T与CI-03T的外观相似，注意核对型号
组装前先确认各部件完好无损
按照官方文档操作，避免接错线
首次使用建议在技术指导下进行

CI-73T1模块烧录指引和教程在哪里获取？¶

问题描述：

需要获取CI-73T1模块的烧录指引文档和视频教程链接。

解决方案：

文档获取：

烧录指引文档：《CI-73T烧录指引文档V1.0》
视频教程：B站视频链接
- CI-73T固件烧录教程：https://www.bilibili.com/video/BV1fPUmYxENX/
- 搜索关键词：机芯智能 CI-73T

使用方法：

下载并阅读烧录指引文档
观看视频教程了解操作流程
按照指引进行硬件连接
使用推荐工具进行固件烧录

注意事项：

严格按照指引文档操作
视频教程可作为操作参考
遇到问题及时联系技术支持
保留相关文档便于后续查阅

CI-73T1空片烧录器购买与使用¶

问题描述：

需要购买用于CI13241和CI13242芯片的空片烧录器，并确认裸芯片是否可以自行烧录固件。

解决方案：

空片烧录器：
- 官方不提供专用的空片烧录器售卖
- CI13241和CI13242是CI-73T1系列的不同型号
- CI13241支持300条词条，CI13242支持500条词条（内存更大）
自行烧录方案：
- 可以使用CH430烧录器对裸芯片进行固件烧录
- CH430是通用的USB转串口烧录工具
- 支持对CI-73T1系列芯片进行固件写入

注意事项：

CI13241和CI13242需要使用不同的烧录器
购买芯片时确认具体型号，根据所需词条数量选择
自行烧录需要具备相关技术知识和工具

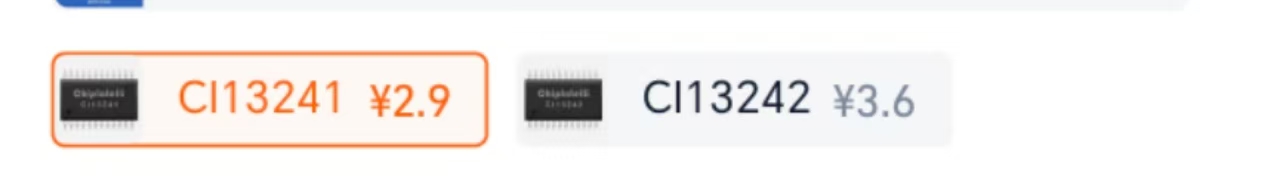

CI13241和CI13242芯片参数对比

CI-73T1模块无法进入升级模式怎么办？¶

问题描述：

CI-73T1模块焊接在底板上后无法进行固件升级，按照常规步骤操作但不能进入升级模式。

解决方案：

1. 问题定位

确认模块型号是否为CI-73T1
检查模块是否已焊接在底板上无法拆卸
区分是语音模块问题还是底板问题

2. 排查建议

模块单独测试：如果可能，拆下语音模块单独测试
供电检查：确保供电稳定，建议单独给语音模块供电
检查底板设计：确认底板不影响升级流程

3. 替代方案

联系供应商：如果是成套购买的产品，联系销售方处理
专业测试：使用专业设备检测模块和底板
返厂维修：焊接模块无法拆下时，可能需要返厂处理

注意事项：

语音模块与底板焊接后难以分离测试
自制底板可能存在设计问题影响升级
建议在焊接前先测试模块功能

CI-73T2烧录完成后串口通信无响应怎么办？¶

问题描述：

CI-73T2模块烧录完成后，将通信串口改为B0/B1，但与单片机通信时无响应，语音功能正常。

解决方案：

1. 开发板连接确认

CI-73T2开发板Type-C口默认连接B6/B7
如需使用B0/B1通信，需通过排针连接
确认排针连接正确且牢固

2. 硬件连接方法

使用排针将B0/B1引脚引出
连接到USB转TTL模块
确保交叉连接：模块TX→TTL RX，模块RX→TTL TX

3. 软件配置验证

在平台中查看PIN脚配置
确认B0/B1已配置为UART功能
如未配置，需要生成新固件

4. Type-C接口说明

Type-C口固定为B6/B7功能
不能直接切换为其他串口
需要通过硬件排针使用B0/B1

注意事项：

Type-C口的B6/B7不能同时用作普通串口
烧录和通信使用不同的物理接口
建议保留Type-C口用于烧录，B0/B1用于通信
排针连接时注意引脚顺序，避免接反

CI-73T2模块语音播报功能异常¶

问题描述：

CI-73T2模块在烧录固件后无法进行语音播报，配置检查时提示"行为控制详情中播放语音内容不能为空"，且烧录后无任何反应。

解决方案：

检查配置问题：
- 确认控制详情中每个行为都已配置语音播报内容
- 如果选择了有机播报，需要确保回复语不为空
- 检查mode_164等行为名称的配置是否完整
固件过大问题处理：
- 如果固件生成成功但烧录后无反应，可能是固件太大
- CI-73T2运行内存较小，固件过大会导致无法正常运行
- 建议改用CI-03T模块，其运行内存更大

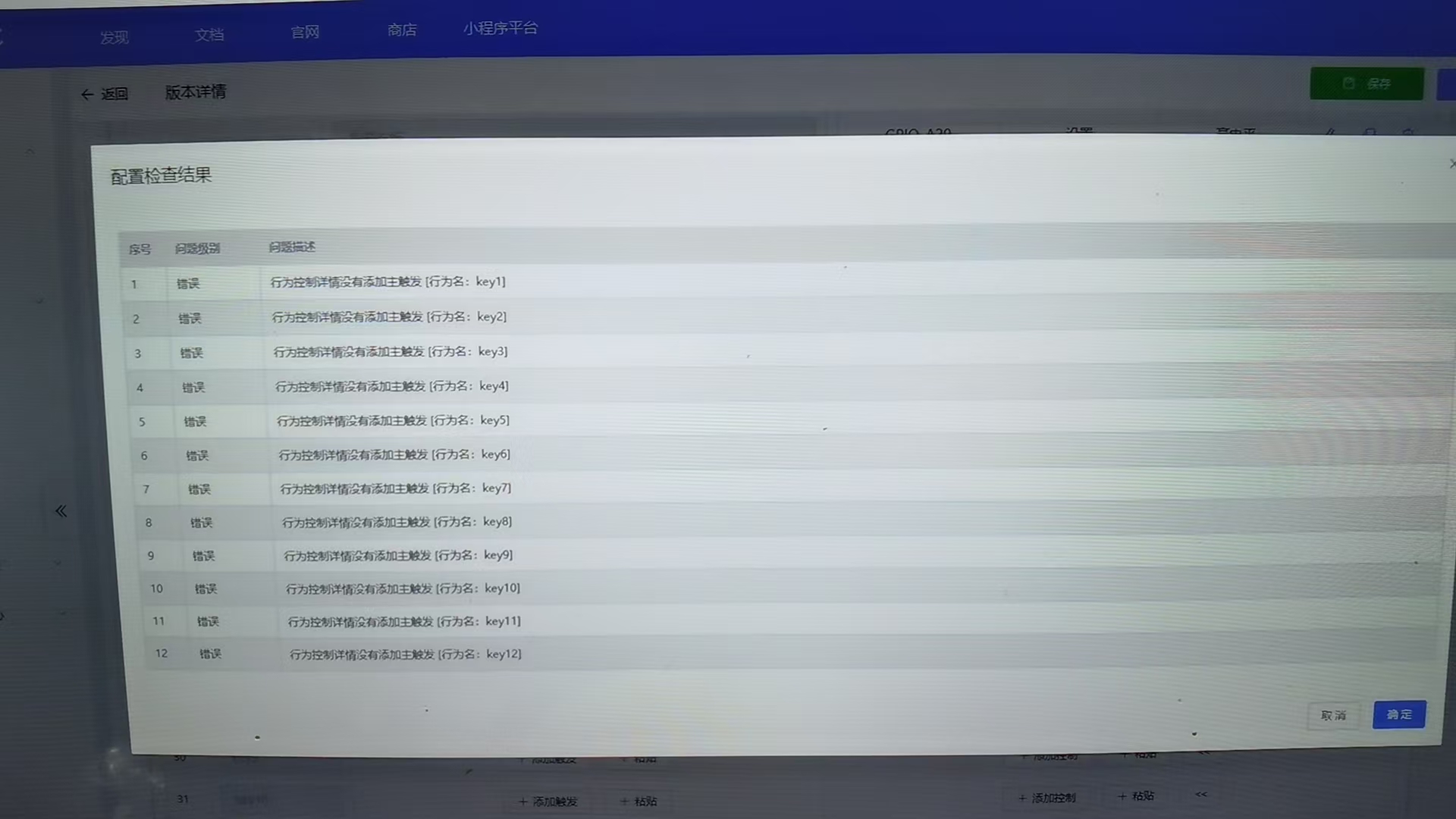

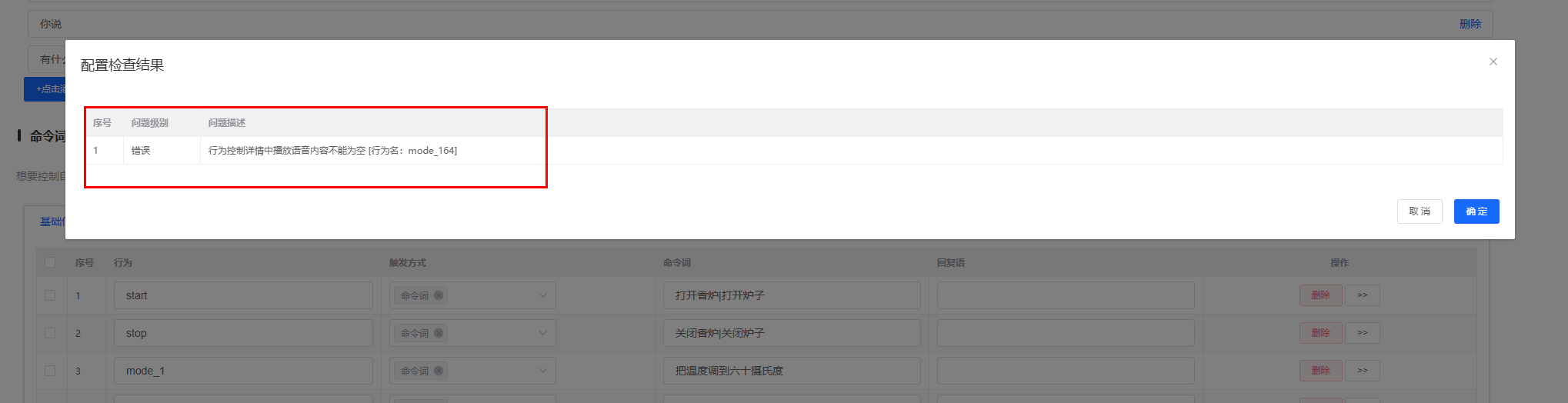

配置检查错误提示

配置检查提示播放语音内容不能为空

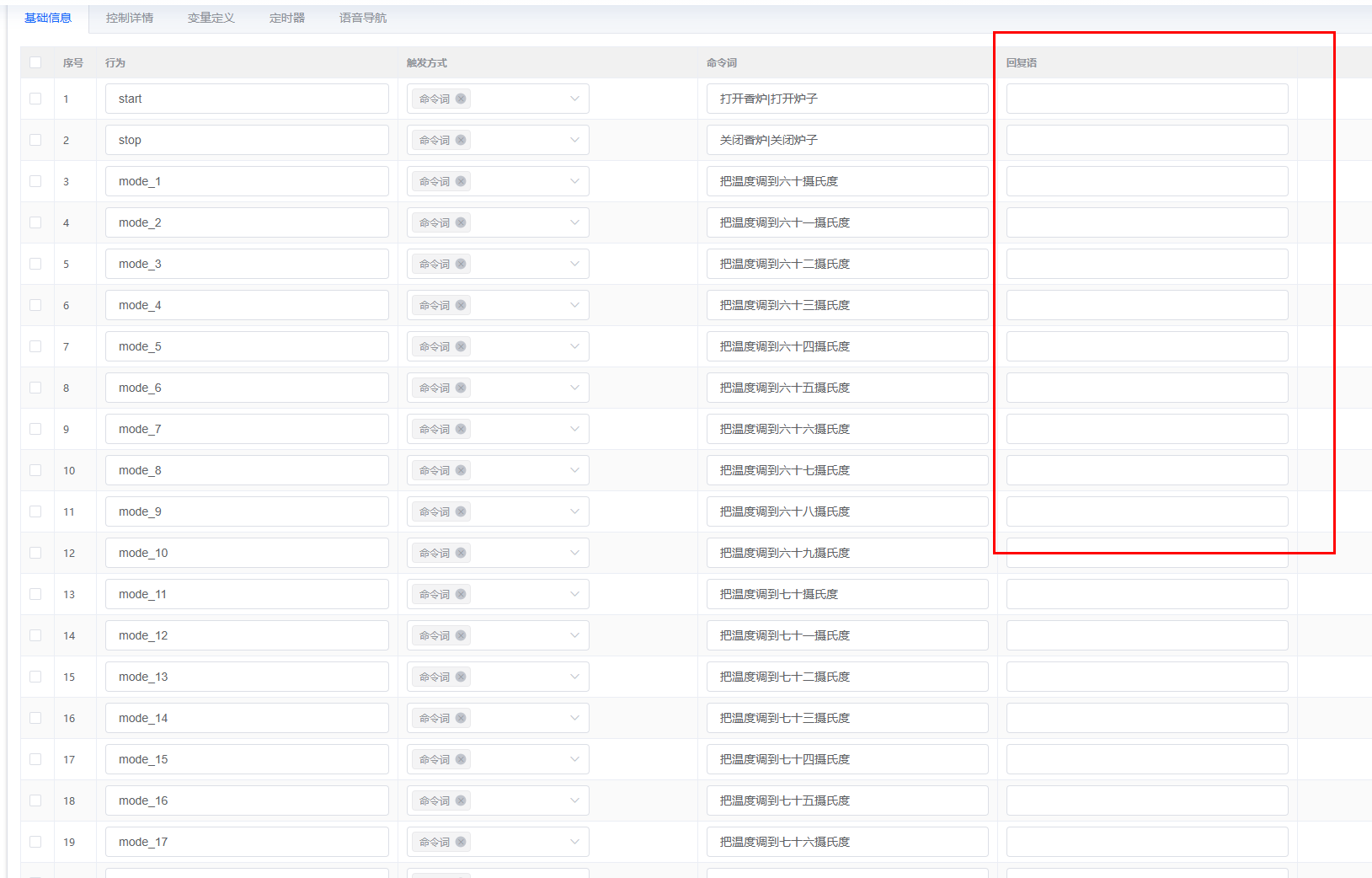

控制详情配置界面

控制详情中回复语为空导致的配置错误

注意事项：

CI-73T2模块内存限制较大，复杂功能可能导致固件过大
如果必须使用复杂功能，建议选择内存更大的模块型号
配置时确保每个行为都有对应的语音播报内容
定期检查固件大小，避免超出模块运行内存限制

CI-73T2串口0日志打印如何关闭？¶

问题描述：

CI-73T2模块的串口0（UART0）总在打印日志，影响与业务通信，需要关闭串口0的日志打印或改为其他串口输出。

解决方案：

1. 推荐方案：使用串口1作为业务通信口

串口功能分配：
- 串口0（UART0/PB6-PB5）：保留用于烧录和日志输出
- 串口1（UART1/PA2-PA3）：用于业务通信
- 避免功能冲突，确保烧录不受影响
配置方法：
- 在GPIO配置中将PA2、PA3配置为UART功能
- 在控制逻辑中使用UART1进行数据收发
- 保持UART0仅用于调试

2. 备选方案：将日志重定向到串口2

串口2配置：
- 如确实需要使用串口0进行业务通信
- 可在平台配置中将日志输出改为串口2
- 查看是否有日志输出重定向选项
操作步骤：
1. 检查平台配置中的日志输出设置
2. 选择可用的串口作为日志输出口
3. 重新生成并烧录固件

3. 重要注意事项

烧录影响：
- 如果串口0用作业务通信，烧录时需要断开外部设备
- 否则会导致无法烧录或烧录失败
- 可能需要卸电阻实现断开操作
推荐做法：
- 串口0专用于烧录和调试
- 串口1用于主业务通信
- 这样设计最稳定可靠

4. 硬件连接建议

模块引脚分配：
UART0 (PB6/PB5) → 烧录器/调试口
UART1 (PA2/PA3)  → MCU通信口
电源和地        → 独立供电

结论：

建议使用串口1（UART1）作为业务通信口，保留串口0用于烧录和日志输出，这样可以避免烧录时的连接问题，确保开发调试的便利性。

CI-73T2模块采购时是否可以预先烧录固件？¶

问题描述：

在批量生产CI-73T2模块时，希望由模块提供方在出货前预先烧录好固件，以简化后续的生产流程。

解决方案：

预烧录服务说明： 模块提供方支持在批量生产前预先烧录固件的服务。

操作流程：

提供固件文件
- 将需要预烧录的固件文件提供给模块供应商
- 确保固件文件完整且经过测试验证

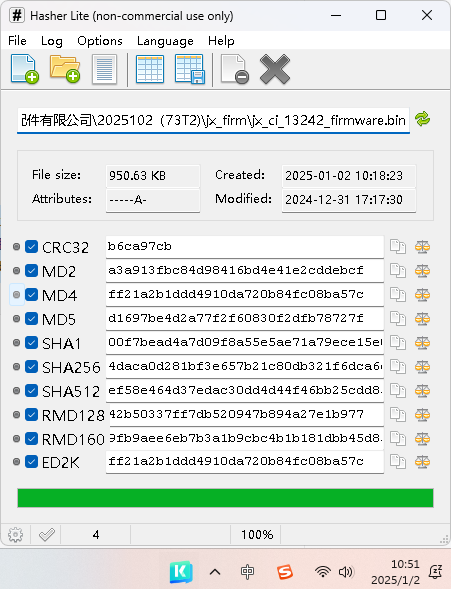

- 提供MD5校验值以确保文件一致性
确认烧录要求
- 明确需要烧录的固件版本
- 确认功能配置和参数设置
- 提供测试方法和验收标准
批量烧录执行
- 供应商在出货前进行固件烧录
- 可进行抽样测试验证烧录质量
- 确保每个模块都正确烧录

优势：

简化客户的生产流程
减少客户的设备投资
提高生产效率和一致性
避免现场烧录的不确定性

注意事项：

需要提前与供应商沟通烧录需求和数量
确保固件文件经过充分测试
保留少量未烧录模块用于后续调试
建议进行首件确认后再批量烧录

CI-73T2上电瞬间导致串口重连无法烧录¶

问题描述：

CI-73T2芯片上电瞬间会导致串口重连，从而无法下载程序。使用相同电路的SU-03T没有出现此问题。

解决方案：

增加电源滤波电容：
- 在模块电源端增加220μF电容
- 电容应尽量靠近模块的VCC和GND引脚
- 有效解决上电瞬间的电压跌落问题
供电检查：
- 确保供电电压稳定在5V
- 上电瞬间电压跌落不应低于4.5V
- 使用示波器观察上电波形，确认电压稳定性
硬件连接优化：
- 使用常闭按键控制模块电源时，确保按键质量良好
- 减少电源线路的阻抗和感抗
- 避免长细的电源连接线

电路连接图

SW2按键与C9、C10电容的连接方式，用于控制模块电源

CH340N电路连接

CH340N芯片的电路连接图，显示D+、D-、UD+、UD-、GND、RTS#、VCC等引脚的连接

注意事项：

CI-73T2的启动电流较大，容易造成瞬间电压跌落
使用万用表测量可能无法捕捉瞬间的电压跌落
SU-03T与CI-73T2的启动电流特性不同，相同电路下表现可能不同
如条件允许，建议使用示波器观察上电波形

CI-73T的A4引脚低电平导致无法烧录¶

问题描述：

CI-73T模块的GPIO_A4（PA4）引脚如果连接到GND或保持低电平，会导致模块无法进入烧录模式，烧录工具显示"发送异常"或"终止传输活动"等错误。

解决方案：

检查A4引脚连接：
- 确认GPIO_A4引脚没有直接接地
- 如果使用了下拉电阻，需要断开
- 检查外部电路是否强制拉低了A4引脚
烧录模式进入方法：
- CI-73T和CI-03T的PA4引脚接GND时无法进入烧录模式
- 烧录前确保A4引脚处于高阻态或高电平
- 可以通过上拉电阻将A4拉高到3.3V
其他相关引脚：
- GPIO_A0和GPIO_A1通常不影响烧录
- 但建议在烧录时断开所有外部连接
- 只保留必要的烧录接口连接（B6/B7）

引脚配置表

CI-73T模块引脚配置表，显示Pin 6 (GPIO_A0) 和 Pin 7 (GPIO_A1) 的默认电平

注意事项：

PA4引脚在烧录模式进入时起到关键作用
设计硬件时避免将PA4直接连接到地
如果必须使用PA4，烧录时先断开相关电路
此问题同时影响CI-03T和CI-73T系列模块

CI-73T2烧录时100%失败并提示device:err -20怎么办？¶

问题描述：

使用固件烧录工具烧录CI-73T2芯片固件时，烧录进度在100%时失败，提示'device:err -20'，且所有采购的CI-73T2模块均无法烧录。

解决方案：

1. 问题定位

错误原因：烧录工具版本不匹配
- 旧版工具选择CI130X（错误）
- 新版工具应选择CI13242（正确）
- 芯片型号选择错误导致校验失败

2. 正确操作方法

使用新版工具：
- 确认烧录工具版本为V3.9.5或更高
- 在芯片型号下拉菜单中选择CI13LC系列
- 选择CI13242而非CI130X
烧录步骤：
1. 选择正确的固件文件
2. 芯片型号选择CI13242
3. 打钩确认选择
4. 断电后重新上电开始烧录

3. 常见错误对比

错误选择：CI130X系列
- 烧录速度很快（约2秒）
- 进度到100%立即报错device:err -20
- 实际未完成固件写入
正确选择：CI13242
- 烧录时间正常（数十秒到数分钟）
- 进度正常完成，不报错
- 固件成功写入芯片

注意事项：

CI-73T2必须使用新版烧录工具
芯片型号务必选择CI13242
旧版工具无法正确识别CI-73T2
如使用旧版工具，请升级到最新版本

CI-73T2是否支持TX（发送）功能选项？¶

问题描述：

询问CI-73T2芯片模块是否支持TX（发送）功能选项，以及如何配置串口通信功能。

解决方案：

1. TX功能支持说明

CI-73T2完全支持TX（发送）功能，具体体现在：

多个串口接口：
- B6/B7：专用烧录和调试接口
- B0/B1：通用串口通信接口
- 可通过配置选择使用哪个串口
Type-C接口：
- 默认连接B6/B7引脚
- 主要用于固件烧录
- 也可用于串口调试输出

2. 串口配置方法

平台配置：
1. 在智能公元平台选择UART配置
2. 选择要使用的串口号（如UART1）
3. 配置对应的引脚（如B0/B1）
4. 设置波特率等参数
硬件连接：
- Type-C口：直接使用，连接B6/B7
- 排针连接：通过排针使用B0/B1
- 需要交叉连接（TX-RX, RX-TX）

3. 使用场景

固件烧录：使用B6/B7（Type-C口）
串口通信：使用B0/B1或B6/B7
调试输出：查看识别结果和状态信息

4. 红外数据录制

功能说明：
- CI-73T2支持红外学习功能
- 可以录制和保存红外信号
- 支持红外遥控器功能复制
录制进度：
- 按照平台提示逐步操作
- 完成所有需要学习的按键
- 生成固件时包含红外数据

注意事项：

B6/B7是默认的烧录接口
Type-C口只能使用B6/B7，不能切换
如需其他串口，使用排针连接
串口通信时注意电平匹配（3.3V）

CI-73T1模块烧录失败如何处理？¶

问题描述：

CI-73T1模块无法建立烧录通信，烧录工具显示进度为0%，尝试多种方法（更换CH340、使用跳线、重启电脑）仍无法解决。

解决方案：

1. 连接稳定性检查

烧录失败的主要原因通常是连接不稳定：

确认使用焊接的排针而非杜邦线直插
检查连接线是否牢固，无松动
验证TX/RX交叉连接正确
使用质量较好的USB转串口模块

2. 硬件连接要求

正确的烧录连接方式：

模块侧      USB转TTL模块侧
VCC    →    5V
GND    →    GND
TX      →    RX
RX      →    TX

3. 排查步骤

按以下顺序逐一排查：

检查模块连接
- 必须焊接排针，不要用杜邦线直接接触
- 确认排针焊接牢固，无虚焊
- 测量连通性确认接触良好
检查USB转串口模块
- 尝试更换质量更好的CH340模块
- 检查驱动是否正确安装
- 在设备管理器中确认串口识别正常
检查烧录环境
- 更换不同的USB端口
- 重启电脑清除可能的端口占用
- 关闭其他可能占用串口的软件
固件和工具检查
- 确认固件文件完整未损坏
- 使用最新版本的烧录工具
- 检查波特率设置（默认921600）

4. 临时解决方案

如果以上方法都无效，可尝试：

使用示波器检查串口信号波形
尝试降低波特率（如115200）
使用外接电源模块独立供电
联系技术支持，可能需要返修模块

注意事项：

CI-73T1对连接质量要求较高，必须保证稳定连接
避免使用面包板进行烧录操作
烧录时断开其他所有外部连接
保留完整的操作记录便于问题分析

CI-73T1烧录连接示意

CI-73T1模块烧录过程中，烧录进度达到100%后立即报错device:err -20，烧录失败¶

问题描述：

CI-73T1模块烧录时，进度条到100%后立即报错，显示device:err -20错误，整个烧录过程不到2秒。

解决方案：

芯片型号选择错误
- 烧录工具中芯片型号选择错误
- 误选为CI1302，实际应为CI13242
- 这是导致烧录失败的直接原因
正确设置步骤
- 在烧录工具中找到芯片型号下拉菜单
- 将CI130X系列改为CI13LC系列
- 选择CI13242而不是CI1302
烧录流程确认
- 设置正确后会显示烧录进度
- 整个烧录时间会延长（不再是不到2秒）
- 烧录完成后不会报错

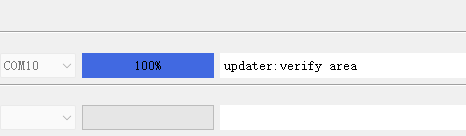

烧录100%后报错校验阶段失败烧录工具主界面错误的芯片选择正确的芯片型号

注意事项：

CI-73T1对应的是CI13242芯片，不是CI1302
烧录时间过短（如2秒）说明芯片型号选择错误
烧录成功后进度会正常完成，不会立即报错
务必确认芯片型号与实际模块匹配

CI-73T1是否支持双串口同时工作，一个用于烧录一个用于通信？¶

问题描述：

需要了解CI-73T1模块的VOICETXDD和VOICERXDD两个串口引脚是否可以同时工作，分别用于程序烧录和与单片机的语音指令通信。

解决方案：

双串口功能说明：

CI-73T1模块支持双串口配置，但不能同时用于烧录和通信：

串口功能定义：
- VOICETX/RX：主要用于固件烧录
- VOICERX/TX：用于与外部MCU通信
- 两个串口在硬件上独立存在
工作模式切换：
- 烧录模式：仅VOICETX/RX工作，用于烧录固件
- 运行模式：仅VOICERX/TX工作，用于命令输出
- 两个串口不能同时处于激活状态
电路设计原理：
- 烧录时会进入 bootloader 模式
- 此时内部会切换到烧录专用串口
- 通信串口暂时断开连接
- 烧录完成后恢复正常运行

使用建议：

开发阶段：
- 使用VOICETX/RX进行固件烧录
- 烧录完成后断开烧录连接
- 通过VOICERX/TX与MCU通信测试
产品设计：
- 可以同时保留两个串口接口
- 通过跳线或开关切换使用
- 或使用多路选择器自动切换

注意事项：

烧录时会暂时影响与MCU的通信
建议烧录时断开与MCU的连接
正常工作时仅使用VOICERX/TX通信
两个串口电气参数可能不同，需分别匹配

CI-73T1烧录固件时是否会占用通信串口？¶

问题描述：

需要确认CI-73T1模块在烧录固件过程中是否会占用串口通讯，从而影响与单片机的正常通信。

解决方案：

烧录过程说明：

CI-73T1烧录固件时确实会占用串口资源：

烧录期间状态：
- 模块进入 bootloader 模式
- 所有正常功能暂停
- 通信串口（VOICERX/TX）不可用
- 仅响应烧录工具的指令
时序影响：
- 烧录开始：通信立即中断
- 烧录过程：持续占用（约10-30秒）
- 烧录完成：模块自动重启
- 重启后：通信功能恢复
对系统的影响：
- MCU无法接收语音识别结果
- 可能导致通信超时
- 需要在软件中处理这种中断

处理方案：

软件处理：
- 检测串口通信中断
- 设置通信超时机制
- 烧录完成后自动重连
硬件设计：
- 使用多路复用器隔离
- 或设计手动切换开关
- 避免信号冲突

注意事项：

烧录是必要过程，无法避免占用
建议在系统维护窗口进行烧录
量产时预留烧录接口，不影响正常通信
烧录完成后模块会自动重启恢复正常

CI-73T1模块的PA2和PA3如何配置为UART模式？¶

问题描述：

需要了解如何将CI-73T1模块的PA2和PA3引脚配置为UART模式，以及其默认工作模式和如何调整为开漏模式。

解决方案：

PA2/PA3配置方法：

UART模式配置：
- PA2：可配置为UART_RX（接收）
- PA3：可配置为UART_TX（发送）
- 在平台配置中选择对应功能
- 生成固件时包含配置信息
默认工作模式：
- 出厂默认：推挽输出模式（Push-Pull）
- 输出电平：0-3.3V
- 驱动能力：较强
- 适合大多数应用场景
开漏模式配置：
- 配置选项：开漏输出（Open-Drain）
- 输出特性：仅输出低电平或高阻态
- 需要上拉电阻到高电平
- 适合线与逻辑应用

配置步骤：

平台配置：
- 选择GPIO配置选项
- 设置PA2为UART_RX功能
- 设置PA3为UART_TX功能
- 选择输出模式（推挽/开漏）

硬件连接：

PA2 → 外部MCU_TX
PA3 → 外部MCU_RX
如使用开漏模式：
PA3 → 上拉电阻 → VCC
PA3 → 外部MCU_RX

应用建议：

推挽模式：直接驱动LED、继电器等
开漏模式：多设备总线、电平转换
根据后端电路需求选择合适模式

注意事项：

UART功能需要成对配置TX/RX
开漏模式必须外加适当上拉电阻
不同模式的驱动能力差异较大
配置错误可能导致通信失败

烧录前通电是否会对CI-73T1模块造成影响？¶

问题描述：

在烧录CI-73T1模块前，模块已经通电，担心这种状态是否会对接下来的烧录过程或模块本身造成影响。

解决方案：

通电状态分析：

烧录前模块处于通电状态是正常的，不会对模块造成损害：

模块设计考虑：
- 支持热插拔烧录
- 上电状态可检测烧录信号
- 内置保护电路防止异常
烧录流程：
- 烧录工具会发送复位信号
- 模块自动进入 bootloader 模式
- 正常情况下不影响烧录
潜在风险：
- 信号冲突：可能影响烧录起始
- 电压波动：烧录时电压叠加
- 数据竞争：通信干扰

标准操作流程：

推荐做法：
- 先断开模块电源
- 连接烧录工具
- 开始烧录时再通电
- 烧录完成后再断电
紧急情况：
- 无法断电时可直接烧录
- 烧录失败再断电重试
- 确保连接稳定可靠

注意事项：

烧录工具会自动管理模块状态
通电烧录不是绝对禁止的操作
为确保成功率建议按标准流程
如遇到异常先断电再重试

5V电压是否会损坏CI-73T1的3.3V端口？¶

问题描述：

将CI-73T1模块焊接到5V单片机上时，担心5V电压是否会损坏模块的3.3V端口。

解决方案：

电压兼容性说明：

CI-73T1模块具有一定的电压耐受性，但需要注意接口保护：

模块供电范围：
- 工作电压：3.3V-5V
- 内置LDO稳压电路
- 核心工作电压：3.3V
- 支持5V直接供电
I/O口电压限制：
- VCC供电5V时：I/O可承受5V
- VCC供电3.3V时：I/O不可超过3.3V
- 特殊功能口可能有不同限制
- 需要查看规格书确认
电平转换需求：
- 5V MCU连接时需要电平转换
- 或使用电压分压电路
- 直接连接可能损坏引脚

连接方案：

直接连接（有条件）：
- CI-73T1使用5V供电
- MCU工作电压也是5V
- 可直接连接通信

电平转换：

5V MCU → 电阻分压 → 3.3V电平 → CI-73T1
或
5V MCU → 电平转换芯片 → CI-73T1

隔离方案：
- 使用光耦隔离
- 独立供电各自工作
- 完全电气隔离

保护措施：

确认双方电压匹配
使用适当的电平转换
避免长时间过压状态
异常时立即断开检查

注意事项：

5V供电时模块内部会稳压到3.3V
I/O口耐压值以规格书为准
不确定时使用电平转换最安全
长期过压会降低模块寿命

CI-73T2下载固件报错"device: err -20"怎么办？¶

问题描述：

在使用固件下载工具时，CI-73T2芯片下载固件报错'device: err -20'，且无法完成固件烧录。

解决方案：

错误原因分析：

芯片型号选择错误：选择了CI1302而不是CI13242
工具与芯片不匹配：烧录工具的芯片型号与实际硬件不符

正确操作步骤：

选择正确的芯片系列
- 芯片系列：选择CI13LC
- 芯片型号：选择CI13242（对应CI-73T2）
- 避免选择CI1302或其他型号
验证方法
- CI-03T固件可以正常下载，说明工具本身正常
- 问题出在芯片型号选择上
- CI-73T2必须选择对应的CI13242

注意事项：

CI-73T2对应的芯片是CI13242
选择错误型号会导致烧录失败
烧录前务必确认芯片型号与硬件匹配

CI-73T2固件下载错误-20

CI-73T1串口烧录工具如何选择芯片型号？¶

问题描述：

CI-73T1串口烧录工具中没有对应的芯片型号选项，烧录自定义程序后模块无法正常播报和识别语音。

解决方案：

芯片型号选择：

正确选择系列：
- 芯片系列选择：CI13LC
- 芯片型号选择：CI13241
- Flash大小：1MB
烧录操作步骤：
- 选择正确芯片型号后配置参数
- 点击"启动下载"等待状态变化
- 拔插VCC进入烧录模式

常见问题及解决：

烧录后无播报：
- 检查创建工程时是否选错模组
- CI-73T1应选择对应型号
- 误选CI13242会导致功能异常
创建工程错误：
- 确认选择的是CI-73T1模组
- 或直接选择CI13241芯片
- 避免选择其他型号
配置检查错误：
- 多个"行为控制详情没有添加主触发"
- 需要为每个行为添加触发条件
- 完成配置检查后导出

注意事项：

CI-73T1使用的芯片是CI13241
Flash容量为1MB，与CI13242不同
创建工程时必须选择正确的模组型号
配置错误会导致导出失败

CI-73T1烧录工具中芯片系列选择

图中芯片系列下拉菜单未选择正确型号

CI-73T1烧录工具正确配置

正确选择CI13LC系列和CI13241型号

模块出厂固件下载

可从官方渠道获取出厂固件进行恢复

配置检查报告错误

多个行为控制缺少主触发的错误提示

配置检查提示"行为控制详情没有添加主触发"怎么办？¶

问题描述：

创建CI-73T1芯片项目时，配置检查报告中出现多个"行为控制详情没有添加主触发"的错误，导致项目无法正常导出。

解决方案：

错误原因：

缺少主触发：
- 行为控制未设置触发条件
- 系统无法确定何时执行该行为
- 每个行为都需要对应的触发
配置不完整：
- 只定义了行为动作
- 未定义触发该动作的条件
- 缺少完整的控制逻辑

解决步骤：

添加主触发：
- 进入行为控制详情页面
- 为每个行为添加触发条件
- 可选择语音触发或其他触发方式
触发类型选择：
- 语音识别：选择对应的命令词
- 串口接收：设置串口触发条件
- IO触发：配置引脚状态触发
批量处理：
- 逐个检查所有行为控制
- 确保每个都有主触发
- 重新运行配置检查

预防措施：

创建行为时同步设置触发条件
使用配置检查功能验证完整性
导出前确认所有错误已修复
保存配置避免丢失设置

CI-73T2模块485通信控制时序如何设置？¶

问题描述：

在使用CI-73T2离线语音模块进行串口控制输出时，需要实现485通信控制，要求485控制脚先拉高，串口指令发送后再拉低。

解决方案：

正确的时序配置步骤：

GPIO控制配置
- 在控制详情中添加GPIO控制动作
- 设置GPIO_A2为高电平（485使能）
- 添加串口输出动作，发送16进制数据（如 EE 01 02 03 FF）
- 设置GPIO_A2为低电平（485禁用）
添加必要延时
- 在GPIO_A2拉高后添加延时（建议10ms）
- 在串口数据发送后也添加延时（建议10ms）
- 确保串口指令完全发送完成后再拉低控制脚

问题说明：

发串口指令是无阻塞函数，不等串口发送完就返回执行下一条指令
没有延时会导致控制脚切换太快，影响485通信稳定性
串口发送函数立即返回，不等待数据完全发送

时序要求：

第一步：GPIO_A2 → 高电平（485发送模式）
第二步：延时10ms确保信号稳定
第三步：UART2_TX发送数据
第四步：延时10ms确保数据发送完成
第五步：GPIO_A2 → 低电平（485接收模式）

注意事项：

必须在控制步骤之间添加适当的延时
延时时间可根据实际波特率调整
建议先进行小批量测试验证通信稳定性
如通信不稳定，可适当增加延时时间

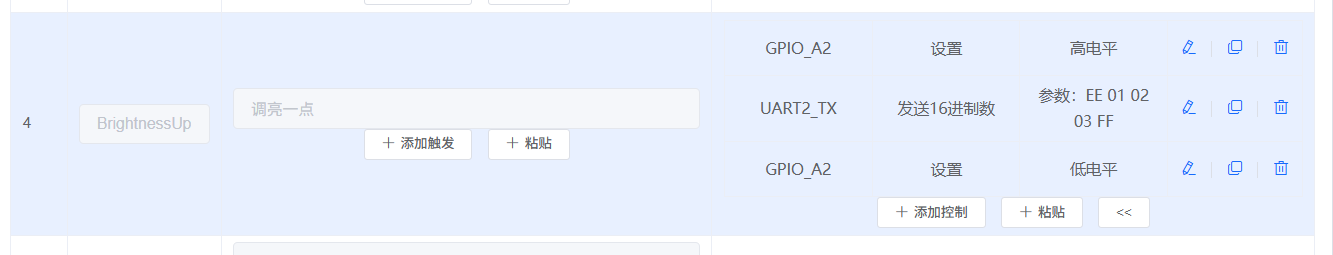

CI-73T2模块控制时序设置界面

问题描述：

在使用CI-73T2离线语音模块进行串口控制输出时，需要实现485通信控制，要求485控制脚先拉高，串口指令发送后再拉低。

解决方案：

正确的时序配置步骤：

GPIO控制配置
- 在控制详情中添加GPIO控制动作
- 设置GPIO_A2为高电平（485使能）
- 添加串口输出动作，发送16进制数据（如 EE 01 02 03 FF）
- 设置GPIO_A2为低电平（485禁用）
添加必要延时
- 在GPIO_A2拉高后添加延时（建议10ms）
- 在串口数据发送后也添加延时（建议10ms）
- 确保串口指令完全发送完成后再拉低控制脚

问题说明：

发串口指令是无阻塞函数，不等串口发送完就返回执行下一条指令
没有延时会导致控制脚切换太快，影响485通信稳定性
串口发送函数立即返回，不等待数据完全发送

时序要求：

第一步：GPIO_A2 → 高电平（485发送模式）
第二步：延时10ms确保信号稳定
第三步：UART2_TX发送数据
第四步：延时10ms确保数据发送完成
第五步：GPIO_A2 → 低电平（485接收模式）

注意事项：

必须在控制步骤之间添加适当的延时
延时时间可根据实际波特率调整
建议先进行小批量测试验证通信稳定性
如通信不稳定，可适当增加延时时间

CI-73T2板子标识3.7V是否可以使用5V供电？¶

问题描述：

CI-73T2模块板子上标识3.7V电压，不确定是否可以使用5V供电，同时需要确认固件烧录的具体操作步骤。

解决方案：

供电说明：
- 板子标识3.7V是指其他模块的供电要求
- CI-73T2模块支持5V供电
- 模块内部有稳压电路，可将5V转换为所需工作电压
- 可以安全使用5V进行供电和烧录
烧录操作步骤：
- 参考CI-73T固件烧录教程：https://www.bilibili.com/video/BV1fPUmYxENX
- 使用通用烧录转接板进行连接
- 选择正确的芯片型号CI13242
- 确保烧录工具版本为V3.9.6或更高

注意事项：

转接板是通用的，3.7V标识不影响CI-73T2使用
烧录时确保供电稳定，建议使用外部电源适配器
固件烧录前确认芯片型号选择正确

CI-73T2配置260条语音指令后无法启动怎么办？¶

问题描述：

在CI-73T2模块上配置了260条语音指令后，系统无法正常启动并播报欢迎语，日志显示"not enough memory"。

解决方案：

问题分析：

CI-73T2运行内存较小，260条指令超出了模块的处理能力
系统堆最小空闲内存降至4KB，内存严重不足
模块无法完成初始化，因此无法播报欢迎语

解决方法：

减少指令数量
- 将260条指令减少至150条以内
- 优先保留核心功能指令
- 删除不必要或重复的指令
优化内存使用
- 简化每个指令的回复语内容
- 使用更短的TTS播报文本
- 避免使用复杂的控制逻辑
选择合适型号
- 如确实需要大量指令，建议选用CI-03T模块
- CI-03T具有更大的运行内存
- 可支持更复杂的配置

优化建议：

分批次开发：先实现核心功能，再逐步添加
使用组合播报：将多个固定回复合并
考虑使用CI-33T：支持500条词条，内存更大

固件过大导致运行内存不足怎么办？¶

问题描述：

固件生成成功，但烧录到设备后无任何反应，经排查发现是固件太大导致运行内存不足。

解决方案：

问题确认：
- 固件可以正常生成并下载
- 烧录过程无报错，但设备无响应
- 可能是运行内存（RAM）不足导致
模块选择：
- CI-73T2运行内存较小，容易受固件大小限制
- 建议改用CI-03T模块，其运行内存更大
- 根据功能复杂度选择合适型号
固件优化：
- 简化功能逻辑，减少资源占用
- 删除不必要的命令词和回复语
- 优化配置参数

注意事项：

固件大小和运行内存是两个不同概念
即使Flash容量足够，运行内存也可能不足
复杂功能建议选用内存更大的模块
烧录前确认模块型号与功能需求匹配

如何验证CI-73T2固件的MD5值并烧录留档？¶

问题描述：

需要验证CI-73T2固件文件的MD5校验码是否正确，并将MD5码作为烧录留档记录。

解决方案：

1. 固件信息确认

CI-73T2-V1.1固件详细信息：

固件文件：jx_ci_13242_firmware.bin
开机播报：车辆已启动，祝你一路顺风
唤醒词：你好小美/小美小美/小林小林/小亿小亿/美女美女/小雅小雅/小强小强/小度小度/小德小德/小鹏小鹏/小丽小丽/小爱小爱/小新小新/小金小金/小恒小恒/小可小可/小奔小奔
回复语：我在/你说/有什么可以帮到你/你好/你要干啥/来啦老弟
文件大小：约1.01-1.02 MB

2. MD5校验步骤

使用Hasher Lite等校验工具：

打开校验工具
选择固件文件jx_ci_13242_firmware.bin
查看计算得到的MD5值
与提供的MD5码对比验证

3. 已知MD5值记录

MD5-d1697be4d2a77f2f60830f2dfb78727f（2025-01-02版本）
MD5-2602a96705489efbc274b4fc49789174（2025-02-22版本）
MD5-42f99137caadf90017c447d36cfaf630（2025-07-18版本）

注意事项：

每次固件更新后MD5值会改变
MD5不匹配表明文件可能损坏或不完整
建议烧录前都进行MD5校验
保留MD5记录便于追溯固件版本

MD5校验工具界面

设备上电后仅响应一次指令即卡死怎么办？¶

问题描述：

设备上电后仅能响应一次语音指令并回复一次，随后即卡死，且micbias电压从2.7V降至0.9V，无法继续工作。

解决方案：

1. 故障现象分析

初始上电：MICBIAS电压正常（2.7V），可以识别和回复
执行一次后：MICBIAS降至0.9V，设备进入休眠或死机状态
重启现象：每次开机都重复相同问题

2. 可能原因

芯片内部电源管理电路异常
某些外围元件导致电源崩溃
固件配置问题（可能性较低）

3. 排查建议

使用标准模块测试确认是否为硬件问题
检查电源供电能力和稳定性
尝试使用官方提供的测试固件

注意事项：

这种现象通常是芯片或外围硬件故障
建议使用CI-73T模块进行对比测试
如确认是芯片问题，需要更换处理

语音指令配置界面

如何获取CI-73T的原理图文件？¶

问题描述：

需要获取CI-73T芯片的电气原理图文件，但无法访问下载页面。

解决方案：

官方下载地址：

文档链接：https://help.aimachip.com/docs/ci73t/ci73t-1fsi75r8ng53g
所需文件：
- CI-73T-V1.1电气原理图.pdf
- CI-73T-V1.1(1).PCB
- CI-73T-V1.1模组规格书.pdf

文件获取步骤：

访问官方文档中心：
- 登录 help.aimachip.com
- 搜索CI-73T相关文档
- 选择对应的版本文件
联系技术支持：
- 如链接失效，可联系技术支持
- 提供具体型号和版本信息
- 获取最新的下载链接

文件说明：

电气原理图：包含完整的电路设计
PCB文件：Altium Designer格式，可直接编辑
规格书：详细的技术参数和接口定义

注意事项：

需要注册账号才能下载
确保下载完整版本（V1.1）
PCB文件需要使用Altium Designer打开

CI-73T文档下载页面

CI-73T1外触发功能故障如何排查？¶

问题描述：

CI-73T1芯片的外触发功能无法正常工作，即使IO口输入的高电平和低电平信号符合规格，也无法触发语音播报。

解决方案：

1. 信号电平确认

IO口输入电平要求：

输入高电平（V_IH）：3.0V ≤ VDD33 ≤ 0.7×VDD33
输入低电平（V_IL）：3.0V ≤ VDD33 ≤ 0.3×VDD33
使用万用表测量实际输入电平
确认信号幅度在规格范围内

2. 硬件限制排查

CI-73T1存在硬件限制：

PA0和PA3引脚：存在硬件或固件bug，无法用于外触发
更换其他GPIO引脚进行测试
避免使用已知有问题的引脚

3. 配置验证

外触发配置检查：

确认触发方式设置为GPIO输入
验证触发条件（高电平/低电平）
检查关联的播报行为配置

4. 替代方案

如果原引脚无法工作：

使用其他可用GPIO引脚
通过软件逻辑替代硬件触发
考虑使用其他触发方式（如定时、串口命令等）

注意事项：

CI-73T1的部分GPIO存在已知硬件问题
设计外触发功能时应避开问题引脚
保留配置文件和测试记录
硬件问题需要更换引脚方案

CI-73T 烧录与调试 FAQ¶

烧录问题¶

CI-73T2烧录进度卡在0%怎么办？¶

模块选型与串口配置¶

CI-73T模块是否支持语音识别后通过串口输出数据？¶

如何获取CI-73T的技术资料？¶

CI-73T模块有哪些串口通信引脚？¶

如何设计CI-73T的应用电路？¶

CI-73T2烧录时出现device err -20错误怎么办？¶

CI-73T2模块无声音输出怎么办？¶

如何在平台上配置串口通信功能？¶

串口发送数据的格式是怎样的？¶

烧录时需要注意什么？¶

固件升级无响应怎么办？¶

行为名称有哪些限制？¶

串口通信会影响其他功能吗？¶

UART1详细配置步骤¶

如何配置UART1发送自定义数据？¶

配置串口时需要注意什么？¶

相关教程¶

CI-73T烧录时出现"err -14"错误怎么办？¶

CI-73T模块上电电流异常且无声音输出？¶

CI-73T1烧录时出现device:err -20错误¶

CI-73T2支持USB转232烧录吗？¶

CI-73T2烧录后无开机播报且烧录无反应怎么办？¶

CI-73T开发板的烧录口在哪里？¶

CI-73T2芯片如何组装？¶

CI-73T1模块烧录指引和教程在哪里获取？¶

CI-73T1空片烧录器购买与使用¶

CI-73T1模块无法进入升级模式怎么办？¶

CI-73T2烧录完成后串口通信无响应怎么办？¶

CI-73T2模块语音播报功能异常¶

CI-73T2串口0日志打印如何关闭？¶

CI-73T2模块采购时是否可以预先烧录固件？¶

CI-73T2上电瞬间导致串口重连无法烧录¶

CI-73T的A4引脚低电平导致无法烧录¶

CI-73T2烧录时100%失败并提示device:err -20怎么办？¶

CI-73T2是否支持TX（发送）功能选项？¶

CI-73T1模块烧录失败如何处理？¶

CI-73T1模块烧录过程中，烧录进度达到100%后立即报错device:err -20，烧录失败¶

CI-73T1是否支持双串口同时工作，一个用于烧录一个用于通信？¶

CI-73T1烧录固件时是否会占用通信串口？¶

CI-73T1模块的PA2和PA3如何配置为UART模式？¶

烧录前通电是否会对CI-73T1模块造成影响？¶

5V电压是否会损坏CI-73T1的3.3V端口？¶

CI-73T2下载固件报错"device: err -20"怎么办？¶

CI-73T1串口烧录工具如何选择芯片型号？¶

配置检查提示"行为控制详情没有添加主触发"怎么办？¶

CI-73T2模块485通信控制时序如何设置？¶

CI-73T2板子标识3.7V是否可以使用5V供电？¶

CI-73T2配置260条语音指令后无法启动怎么办？¶

固件过大导致运行内存不足怎么办？¶

如何验证CI-73T2固件的MD5值并烧录留档？¶

设备上电后仅响应一次指令即卡死怎么办？¶

如何获取CI-73T的原理图文件？¶

CI-73T1外触发功能故障如何排查？¶
