CI-96Z 烧录与调试 FAQ¶

本页用于整理 CI-96Z 相关的烧录与调试问题。

CI-96Z61芯片烧录时串口数据异常怎么办？¶

问题描述：

使用CI-96Z61芯片进行智能沙发控制时，烧录固件后串口数据从烧录脚输出，而不是从配置的串口引脚输出，导致通信异常。

解决方案：

问题分析：

• 烧录时可能选错了芯片型号或配置
• 串口引脚配置错误导致数据从默认烧录脚输出
• Pin脚配置中UART设置不正确

解决步骤：

1. 确认芯片型号：

   • 在烧录工具中选择正确的芯片型号CI-96Z61
   • 如选项中没有完全匹配的，选择最接近的型号尝试
   • 确认烧录工具版本支持该芯片

2. 检查Pin脚配置：

   • 在智能公元平台确认UART引脚配置
   • 选择正确的串口引脚组合（如UART0、UART1等）
   • 重新生成固件并烧录

3. 验证串口输出：

   • 烧录完成后测试指定串口是否有数据输出
   • 使用示波器或串口调试工具验证
   • 确认数据不是从烧录脚（P51）输出

Pin脚配置示例：

UART0_TX和UART0_RX的配置，确保串口数据从正确引脚输出

注意事项：

• CI-96Z61可能需要特定的烧录工具版本
• 烧录时确保芯片型号与实际硬件一致
• 如问题持续，尝试使用其他兼容的芯片型号选项

CI-96Z金手指模块不良品深度分析方法¶

问题描述：

CI-96Z金手指模块出现不良品，需要进行深入分析，包括短路位置测量、功放电压测试及规格分析，并提供详细的检测报告和改善措施。

解决方案：

深度分析要求：

1. 基础检测项目：

   • 外观检查：查看模块是否有明显损伤
   • 电气参数测量：供电、功耗等基础指标
   • 功能测试：语音识别和输出功能验证

2. 深度测量项目：

   • 短路位置精确定位：使用专业设备测量短路点
   • 功放电压测试：测量功放电路各点电压值
   • 规格参数对比：与标准规格书进行逐项对比
   • 波形分析：如有条件，进行信号波形分析

分析报告内容：

1. 检测数据记录：

   不良品信息：
   型号：CI-96Z金手指模块
   不良数量：XX pcs
   检测日期：2025-04-28/30

   检测项目：

   - 短路位置：[具体位置描述]
   - 功放电压：[实测值] V（标准值：X.X V）
   - 供电电流：[实测值] mA（标准值：XX mA）
   - 关键点位电压：[逐项列出]


2. 问题分析：

   • 不良现象描述
   • 可能原因分析
   • 影响程度评估
   • 改善建议

改善措施建议：

1. 生产工艺优化：

   • 加强SMT焊接质量控制
   • 优化PCB清洗流程
   • 增加中测抽检比例

2. 设计改进建议：

   • 如发现设计问题，提出改进方案
   • 优化电路布局和走线
   • 考虑增加保护电路

3. 测试流程完善：

   • 增加短路测试工位
   • 完善电压测试标准
   • 建立不良品追溯机制

报告格式要求：

1. 包含必要数据：

   • 详细的测量数据表格
   • 测试设备和方法说明
   • 不良品照片或显微图
   • 改善措施的具体实施计划

2. 关注点：

   • 短路位置的精确测量数据
   • 功放电压的实际测试值
   • 与规格书的对比分析
   • 可量化的改善措施

注意事项：

• 深度分析需要专业测试设备和经验
• 保留完整的测试原始数据
• 报告应包含可量化的数据和指标
• 改善措施需具体可执行，避免空泛描述
• 建议建立不良品数据库，便于持续改进

CI-96Z模块次品批量处理与补发流程¶

问题描述：

CI-96Z模块出现次品需要批量返修或补发，涉及次品确认、返厂流程、补发安排等环节。

解决方案：

次品确认流程：

1. 不良现象记录：

   • 记录具体的不良现象和数量
   • 拍照留存不良品状态
   • 初步判断不良类型（功能失效、外观不良等）

2. 不良品分类：

   • 功能性不良：无法唤醒、识别异常、输出无声等
   • 外观不良：划痕、氧化、引脚变形等
   • 电气不良：短路、开路、参数异常等

返厂处理流程：

1. 联系厂家确认：

   • 提供不良品数量和现象描述
   • 发送不良品照片供初步判断
   • 确认返厂地址和联系人

2. 寄返次品：

   • 按厂家要求包装次品
   • 标注不良信息和批次号
   • 保留快递单号便于追踪

3. 厂家检测分析：

   • 厂家收到后进行专业检测
   • 确认不良原因和责任归属
   • 提供检测报告和处理方案

补发安排：

1. 补发数量确认：

   • 根据检测结果确认补发数量
   • 区分维修后返还和直接补发
   • 明确补发产品的规格型号

2. 补发时效：

   • 确认后安排生产或库存调配
   • 一般需要3-5个工作日
   • 紧急情况可协商加急处理

3. 发货跟踪：

   • 提供快递单号
   • 跟踪物流状态
   • 确认收货时间和数量

费用处理：

1. 责任判定：

   • 厂家责任：免费维修或补发，承担运费
   • 用户责任：收取维修费用，运费自理
   • 共同责任：协商分担方案

2. 费用结算：

   • 可在后续订单中抵扣
   • 单独支付维修费用
   • 签署费用确认单

预防措施：

1. 来料检验：

   • 加强IQC检验标准
   • 增加抽检比例
   • 记录检验数据

2. 生产过程控制：

   • 监控SMT质量
   • 加强过程巡检
   • 完善追溯体系

3. 客诉快速响应：

   • 建立快速响应机制
   • 24小时内初步反馈
   • 3个工作日内出具处理方案

注意事项：

• 保留完整的不良品处理记录
• 建立不良品数据库用于分析改进
• 与厂家保持良好沟通，及时跟进处理进度
• 批量问题应及时通知相关部门，暂停使用相关批次

CI-96Z模块不同封装形式的价格差异¶

问题描述：

需要了解CI-96Z模块不同封装形式的价格差异，包括端子模块和金手指版本的报价。

解决方案：

产品类型与价格对比：

1. 端子模块版本：

   • CI-75C1（13161端子模块）：3.60元/片
   • CI-75C2（13162端子模块）：4.60元/片
   • 适合传统焊接工艺，便于手工维修

2. 金手指版本：

   • CI-96Z61（13161金手指）：3.20元/片
   • CI-96Z62（13162金手指）：3.60元/片
   • 适合SMT贴片生产，自动化程度高

价格差异分析：

1. 封装成本影响：

   • 金手指版本工艺更复杂，但某些型号价格更低
   • 端子模块便于维修但占用更多PCB空间
   • 价格还受到芯片型号（13161/13162）影响

2. 选型建议：

   • 大批量生产：推荐金手指版本，降低人工成本
   • 小批量试产：可选用端子模块，便于调试修改
   • 维修考虑：端子模块更易更换维修

采购注意事项：

1. 最小起订量：

   • 不同封装可能有不同的MOQ要求
   • 小批量采购单价可能上浮
   • 建议合理规划采购数量

2. 交期差异：

   • 端子模块通常库存较多
   • 金手指版本可能需要生产周期
   • 提前确认交期安排

3. 兼容性确认：

   • 确认PCB设计与封装匹配
   • 13161和13162引脚定义可能不同
   • 选择正确型号避免兼容问题

成本优化建议：

1. 批量采购：

   • 达到一定数量可获得价格优惠
   • 与厂家洽谈长期合作协议
   • 考虑年度框架协议

2. 替代方案：

   • 评估功能相近的其他型号
   • 考虑整体成本而非仅单价
   • 综合考虑质量、交期、服务

注意事项：

• 价格会随原材料和市场波动
• 需要确认是否含税价格
• 了解付款条件和交货条款
• 保留正式报价单作为采购依据

CI-96Z62与SU-03T的烧录有何差异？¶

问题描述：

需要了解CI-96Z62模组与SU-03T在烧录过程中的差异，以及是否可以使用相同的烧录方法和工具。

解决方案：

主要差异对比：

1. 烧录工具不同：

   • SU-03T：使用标准烧录工具和CH340连接
   • CI-96Z62：需要专用的烧录工具和接口
   • 两者使用的烧录软件不兼容

2. 接口定义不同：

   • SU-03T：标准UART接口（RX0/TX0）
   • CI-96Z62：使用专用烧录接口
   • 引脚定义和连接方式不同

3. 平台配置差异：

   • 功能配置基本相同（语音识别、命令词等）
   • 烧录参数设置略有不同
   • 固件文件格式不兼容

配置相似性：

虽然烧录工具不同，但在智能公元平台的配置流程相似：

1. 项目创建：两者都使用相同的平台
2. 功能配置：命令词、唤醒词等配置方法相同
3. 固件生成：生成流程一致，只是最终文件不同

烧录流程对比：

SU-03T烧录：

• 连接CH340到TX0/RX0
• 使用标准烧录工具
• 选择对应的COM口

CI-96Z62烧录：

• 使用专用烧录器
• 连接到特定烧录接口
• 使用厂商提供的烧录软件

注意事项：

• 不要混用两款的烧录工具
• 保存好各自的配置文件
• 烧录前确认模组型号
• 如有烧录问题，联系技术支持获取对应指导

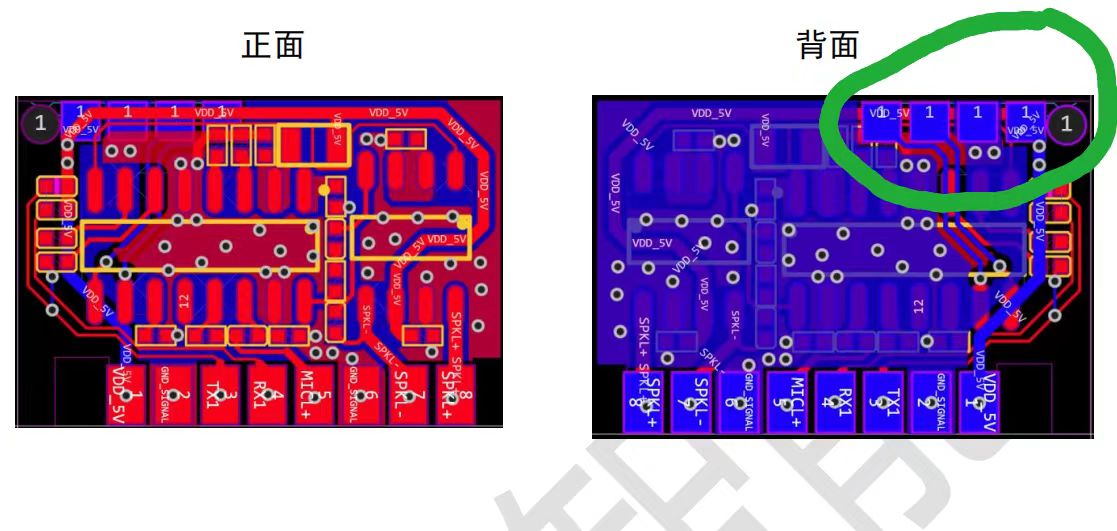

CI-96Z模块顶端的4个焊点是串口烧录口吗？¶

问题描述：

CI-96Z模块顶端有4个焊点，询问是否为串口烧录口，以及如何在嘉立创PCB中引入该模块。

解决方案：

1. 焊点功能说明：

   • 模块顶端的4个焊点不是串口烧录口
   • 标注为VDD_5V和数字1的焊点是电源相关
   • 实际烧录需要使用专用烧录接口

2. 正确烧录方式：

   • CI-96Z需要专用的烧录工具和接口
   • 不是通过普通的串口进行烧录
   • 需要联系厂商获取烧录器

3. PCB封装设计：

   • 嘉立创PCB中需要自己画封装
   • 可以将规格书发给嘉立创协助制作
   • 或根据模块尺寸自行设计封装

注意事项：

• CI-96Z的烧录方式与SU-03T等不同
• PCB设计时注意模块的机械尺寸和引脚定义
• 如需要批量烧录，建议采购专用烧录设备
• 不确定焊点功能时，勿随意连接避免损坏模块
