SU-13T 烧录与调试 FAQ¶
本页用于整理 SU-13T 相关的烧录与调试问题。
SU-13T烧录失败怎么办？¶
问题描述：
使用SU-13T芯片时，无法通过烧录软件进行程序烧录，设备无法联机。
解决方案：
问题排查步骤：
-
检查烧录软件
- SU-13T与SU-03T使用相同的烧录软件
- 确保使用最新版本的PACK_UPDATE_TOOLS
- 下载地址：智能公元平台或官方提供链接
-
检查硬件连接
- 确认烧录器与模块的连接正确
- TXD与RXD交叉连接（烧录器TX→模块RX，烧录器RX→模块TX）
- 检查供电是否稳定在5V
-
检查复位电路
- 确保模块有正常的复位电路
- 可尝试断电后重新上电
- 部分情况下需要手动复位触发烧录
-
更换烧录器
- 尝试更换USB烧录器
- 不同品牌的USB转串口芯片兼容性不同
- 推荐使用FTDI或CP2102芯片方案的烧录器
常见问题解决：
- 无法联机：检查串口号选择、驱动安装、硬件连接
- 烧录中断：确保供电稳定、使用短线连接、避免干扰
- 驱动问题：安装正确的USB转串口驱动，可在设备管理器中查看
注意事项：
- SU-13T的烧录接口与SU-03T兼容
- 烧录前建议关闭其他可能占用串口的程序
- 如多次尝试仍失败，可尝试更换电脑或操作系统
SU-13T的B0/B1引脚用作其他功能后如何烧录？¶
问题描述：
使用SU-13T模组时，如果已将B0和B1引脚配置为其他功能（如输出端），则无法使用调试器进行烧录。
解决方案：
1. 问题原因
- B0/B1是SU-13T的专用烧录引脚
- 配置为其他功能后无法进入烧录模式
- 这是芯片的设计限制
2. 解决方案
-
增加转换开关：
- 在B0/B1与外接电路之间增加开关
- 烧录时断开外部连接
- 烧录完成后再重新连接
-
临时断开法：
- 烧录前物理断开B0/B1的外部连接
- 完成烧录后再焊接回去
- 适合开发调试阶段
3. 操作步骤

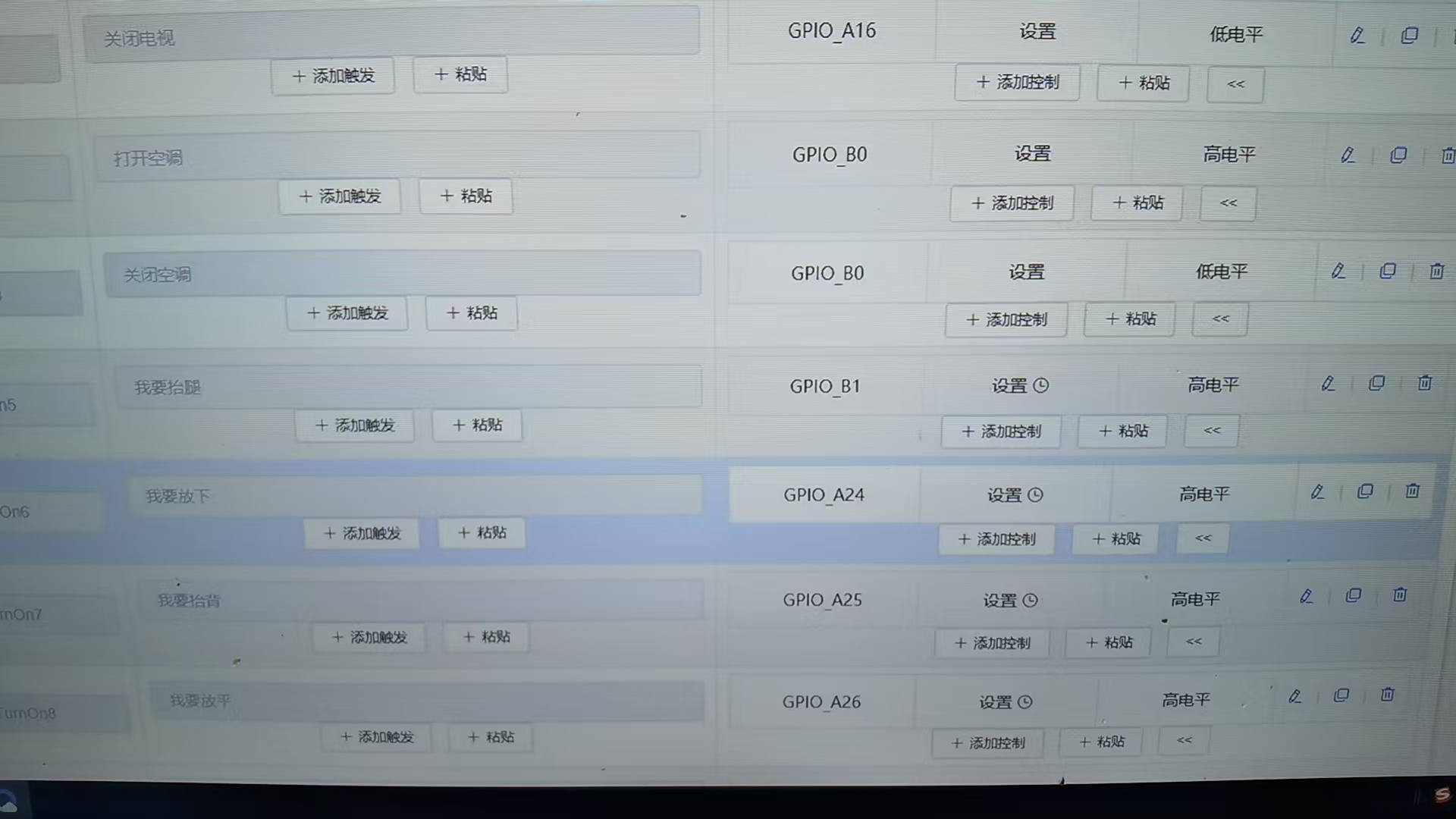

B0/B1引脚被配置为其他功能
4. 注意事项
- B0/B1必须保留用于烧录功能
- 建议使用跳线或开关方便切换
- 避免直接连接大功率负载
- 长期使用建议设计专用的烧录接口
SU-13T串口难以进入下载模式是什么原因？¶
问题描述：
在使用SU-13T进行串口烧录时，发现很难进入下载模式，需要多次尝试或无法正常进入。
解决方案：
1. SU-13T下载模式触发条件
正确触发方式：
- B0引脚：需要保持低电平（接地）
- B1引脚：需要保持高电平（接VCC）
- 上电时机：在B0/B1保持上述状态时给模块上电
- 保持时间：上电后保持B0/B1状态500ms以上
常见错误：
- B0/B1电平状态错误
- 上电后才设置B0/B1状态
- B0/B1存在外部电路干扰
- 串口线缆过长导致信号衰减
2. 硬件检查步骤
步骤一：检查B0/B1连接
步骤二：验证触发电路
步骤三：测试进入下载模式
- 设置B0=GND，B1=VCC
- 给模块上电
- 打开烧录软件检测串口
- 应能识别到下载模式设备
3. 常见问题及解决方法
问题一：外部电路干扰
- 现象：B0/B1被外部电路拉到特定电平
- 解决：烧录时断开B0/B1与外部电路的连接
- 建议：使用跳线帽或DIP开关控制
问题二：供电不稳定
- 现象：上电瞬间电压跌落
- 解决：使用带负载能力的电源，在电源端并联电容
- 建议：10μF+0.1μF电容组合滤波
问题三：串口兼容性
- 现象：使用某些USB转串口模块无法识别
- 解决：更换为FTDI或CP2102方案的转换器
- 注意：避免使用CH340方案
问题四：时序问题
- 现象：严格按照步骤操作仍无法进入
- 解决：延长B0/B1的保持时间到1秒以上
- 技巧：先设置好B0/B1再插USB
4. 操作技巧
技巧一：使用下载开关
设计下载电路：
┌─────────┐
│ VCC ├───┬── B1
└─────────┘ │
开关
┌─────────┐ │
│ GND ├───┼── B0
└─────────┘ │
开关
技巧二：快速操作流程
- 断开模块电源
- 连接好串口线
- 设置B0=GND（接地）
- 设置B1=VCC（接3.3V）
- 给模块上电
- 500ms后释放B0/B1
- 立即打开烧录软件
技巧三：使用专用烧录座
- 制作带下载控制功能的烧录座
- 集成自动时序控制
- 适合批量生产使用
5. 软件设置建议
串口参数：
- 波特率：115200（烧录软件自动设置）
- 数据位：8
- 停止位：1
- 校验位：None
烧录软件配置：
- 选择正确的芯片型号（SU-13T）
- 使用最新版本烧录工具
- 关闭防火墙和杀毒软件
注意事项：
- SU-13T的下载模式触发比SU-03T更严格
- B0/B1引脚必须有明确的高低电平，不能悬空
- 批量烧录时建议制作专用夹具
- 如仍无法解决，联系技术支持获取帮助
SU-13T控制继电器不动作怎么办？¶
问题描述：
SU-13T烧录成功后，连接16路继电器开关板，所有继电器均不动作，尽管电源指示灯正常亮起。
解决方案：
-
硬件检查：
- 量芯片输出引脚电压
- 量继电器线圈电压
- 量三极管驱动电压
-
软件验证：
- 烧录示例程序测试
- 检查GPIO配置是否正确
- 验证输出逻辑设置
-
可能原因：
- 继电器驱动电路设计问题
- 供电电流不足
- GPIO输出电流不够驱动继电器
注意事项：
- 使用万用表逐步测量电压
- 确认继电器驱动电路参数匹配
- 可先测试单个继电器是否工作
SU-13T串口难以进入下载模式是什么原因？¶
问题描述：
SU-13T模块通过串口烧录时，很难进入下载模式。
解决方案：
1. 检查硬件连接
- 确认串口线连接正确（TX-RX交叉）
- 检查电源供电是否稳定
- 验证波特率设置是否匹配
2. 进入下载模式的方法
- 上电前按住复位键
- 上电后松开复位键
- 或在特定时机发送下载指令
3. 常见解决方法
- 尝试不同的进入时机
- 使用专用烧录工具
- 检查驱动程序是否正确安装
注意事项：
- 不同批次模块的进入方式可能有差异
- 建议联系技术支持获取详细操作指导
- 保留完整错误信息便于问题排查
