SU-30T-31T 烧录与调试 FAQ¶

本页用于整理 SU-30T-31T 相关的烧录与调试问题。

SU-30T1如何连接CH340进行烧录？¶

问题描述：

需要SU-30T1模块与CH340串口工具的连接图，以便正确进行固件烧录。

解决方案：

1. 连接方法

• 标准接线表：

  • CH340的5V → SU-30T1的5V
  • CH340的RXD → SU-30T1的DB_TX（Pin_27）
  • CH340的TXD → SU-30T1的DB_RX（Pin_26）
  • CH340的GND → SU-30T1的GND
  • CH340的GND → SU-30T1的I04（Pin_24）

• 引脚说明：

  • DB_RX/DB_TX为模块丝印标识
  • Pin_26/27是规格书上的引脚定义
  • I04（Pin_24）在烧录时需要连接到GND

2. 操作步骤

• 连接顺序：

  1. 先断开所有电源
  2. 按照接线表连接各引脚
  3. 确认连接无误后给CH340上电
  4. 打开烧录工具选择固件开始烧录

• 烧录要点：

  • 使用5V供电（非3.3V）
  • 确保所有地线连接良好
  • 烧录完成后断开I04与GND的连接

注意事项：

• 接线必须牢固，避免接触不良
• 不要将TX/RX线接到其他引脚
• 烧录时不要连接其他外设
• 如无法识别，检查COM端口驱动

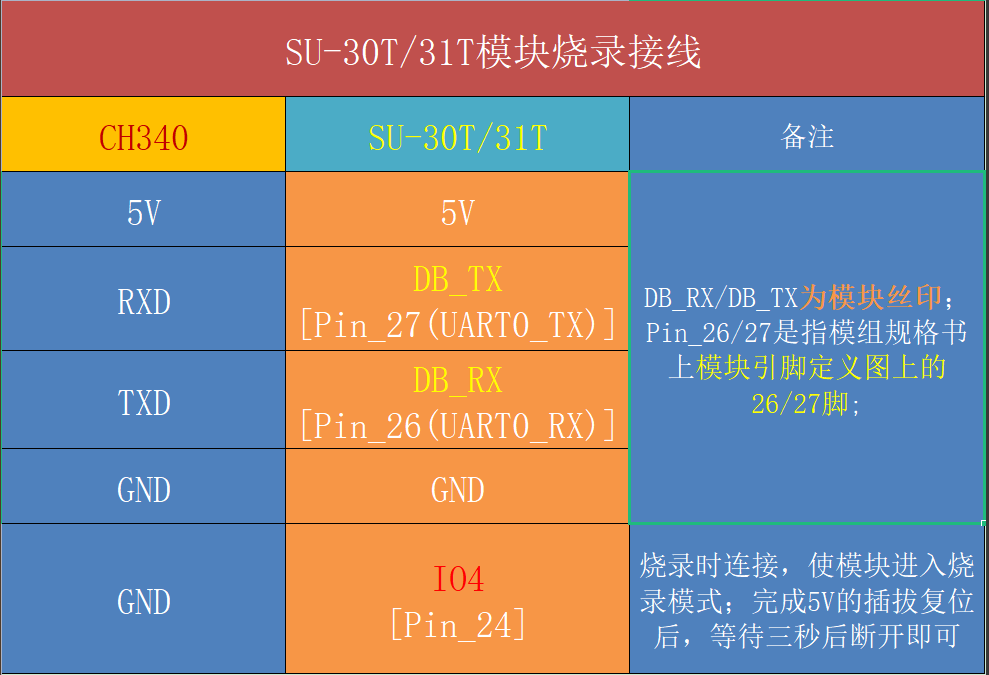

CH340与SU-30T/31T模块连接示意图

SU-30T烧录成功后命令词无响应怎么办？¶

问题描述：

SU-30T模块烧录成功后，能够被唤醒并应答，但说出命令词时没有反应，设备不执行相应动作。

解决方案：

1. 操作流程确认

• 必须先说出唤醒词将设备唤醒
• 唤醒成功后等待设备回应
• 清晰说出命令词

2. 烧录软件确认

• 使用云知声UniOne蜂鸟M烧录工具
• 确认烧录状态显示"下载完成"
• 烧录完成后重新上电测试

3. 硬件检查

• 确认使用的是SU-30T模块而非第三方产品
• 检查模块丝印标识是否正确
• 验证麦克风和喇叭连接

注意事项：

• 唤醒词和命令词是两步操作，不能连续说
• 烧录成功后需要等待设备完全启动
• 如使用第三方模块，请参考相应技术支持
• 确认命令词在固件配置中已正确设置
