SU-32T 烧录与调试 FAQ

本页用于整理 SU-32T 相关的烧录与调试问题。

SU-32T烧录教程在哪里？

问题描述：

需要获取SU-32T芯片的烧录教程，以指导进行设备改造和维修。

解决方案：

SU-32T的烧录教程可以在B站找到：

  • 视频教程链接：https://www.bilibili.com/video/BV1RQS9YrEpW/?spm_id_from=333.999.0.0

注意事项：

  • 建议在观看视频时按照步骤操作
  • 确保烧录工具和驱动程序已正确安装
  • 烧录前检查硬件连接是否正确

SU-32T烧录时卡在"擦写中"状态怎么办？

问题描述：

SU-32T模块在烧录过程中卡在"spl 擦写中..."状态，无法完成烧录。

解决方案：

1. 检查硬件连接

  • 确认RX和TX引脚没有短路
  • 检查焊接是否存在连焊或虚焊
  • 验证连接线路是否正确

2. 检查烧录使能脚（P51）

  • P51引脚必须接地才能进入烧录模式
  • 不要给P51加上拉电阻到3.3V
  • 烧录时保持P51为低电平

3. 烧录步骤确认

  • 连接好烧录线路
  • 按住复位键（保持P51接地）
  • 上电进入烧录模式
  • 开始烧录操作

注意事项：

  • SU-32T烧录速度较慢是正常现象
  • 烧录时间较长但不会"慢到令人发指"
  • 确保烧录过程中供电稳定
  • 如反复失败，检查硬件连接是否正确

SU-32T开发板上电后GPIO14持续高电平且需要按复位键才能工作？

问题描述：

SU-32T开发板上电后出现两个问题：1) GPIO14引脚持续输出高电平；2) 语音芯片需要手动按复位键才能正常工作，否则无法启动。

解决方案：

1. GPIO14持续高电平问题

  • 确认GPIO14的配置是否正确
  • 检查固件中是否有相关初始化设置
  • 如配置无异常，可能是硬件问题，需要反馈给技术支持

2. 需要按复位键才能工作的问题

  • 记录问题现象视频，提供给技术支持分析
  • 检查开发板的复位电路是否正常
  • 确认电源供电稳定，无波动或干扰

排查建议：

  • 使用示波器检查复位信号和GPIO14输出
  • 尝试重新烧录固件
  • 如问题持续存在，建议更换开发板测试

注意事项：

  • 此现象属于异常情况，需要技术支持介入
  • 提供详细的测试视频有助于问题定位
  • 保留问题现象的完整记录

SU-32T如何设置禁止进入休眠模式？

问题描述：

SU-32T模块通电后持续自动复位并发出哒哒哒的响声，需要设置禁止进入休眠模式。

解决方案：

1. 问题现象

  • 通电后模块持续自动复位
  • 听到内部持续的哒哒哒响声
  • 模块无法正常进入工作状态

2. 设置方法

  • 进入系统设置：

    • 打开配置软件
    • 进入"系统设置"菜单
    • 找到"识别控制"选项

  • 添加控制项：

    • 点击"添加控制"
    • 设置行为为A4
    • 控制方式选择"系统设置"
    • 操作选择"禁止超时退出唤醒"
    • 是否延时设置为"否"
    • 延时恢复设置为"否"

3. 配置效果

  • 禁用超时退出唤醒功能
  • 模块不会自动进入休眠
  • 避免持续复位的问题

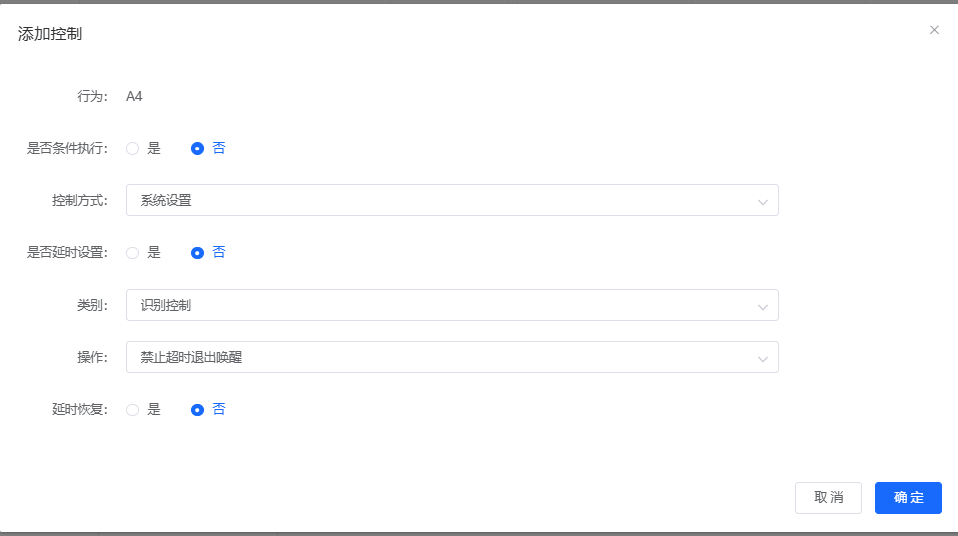

禁止超时退出唤醒设置

注意事项：

  • 此设置会增加模块功耗
  • 长时间不使用建议手动关闭电源
  • 设置完成后需要重新上电生效

SU-32T开发板电压异常问题

问题描述：

SU-32T开发板在供电时，VCC到GND的电压异常，其中一个测量点为3.81V（正常应为3.3V），麦克风和喇叭的电压也存在异常，需要确认这些电压是否正常以及故障原因。

解决方案：

1. 电压测量标准

  • 正常电压范围：

    • VCC供电：5V（输入）
    • 3.3V输出：3.3V（稳定）
    • 麦克风电压：1.9V-1.7V（正常范围）
    • 喇叭对地电压：2.5V（正常）

  • 异常电压判断：

    • 3.81V（异常，高于正常值）
    • 喇叭对地5.14V（异常，远高于正常值）

2. 故障诊断

  • 复位测试：

    • 复位后电压变为3.5V（仍不正常）
    • USB供电3.36V，充电器供电3.55V（均偏低）
    • 电压不稳定表明开发板存在故障

  • 硬件检查：

    • 使用万用表蜂鸣档检测是否短路
    • 检查电源管理芯片是否正常
    • 测试负载调整能力

3. 处理建议

  • 板子故障：电压异常且不稳定，确认开发板损坏
  • 更换处理：需要更换新的开发板
  • 保留数据：记录异常电压值供售后参考

注意事项：

  • 电压异常可能导致模块工作不正常或损坏
  • 不要继续使用异常的开发板，避免扩大故障
  • 建议联系供应商进行更换或维修

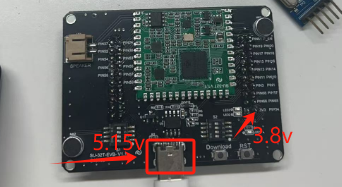

SU-32T开发板电压测量点

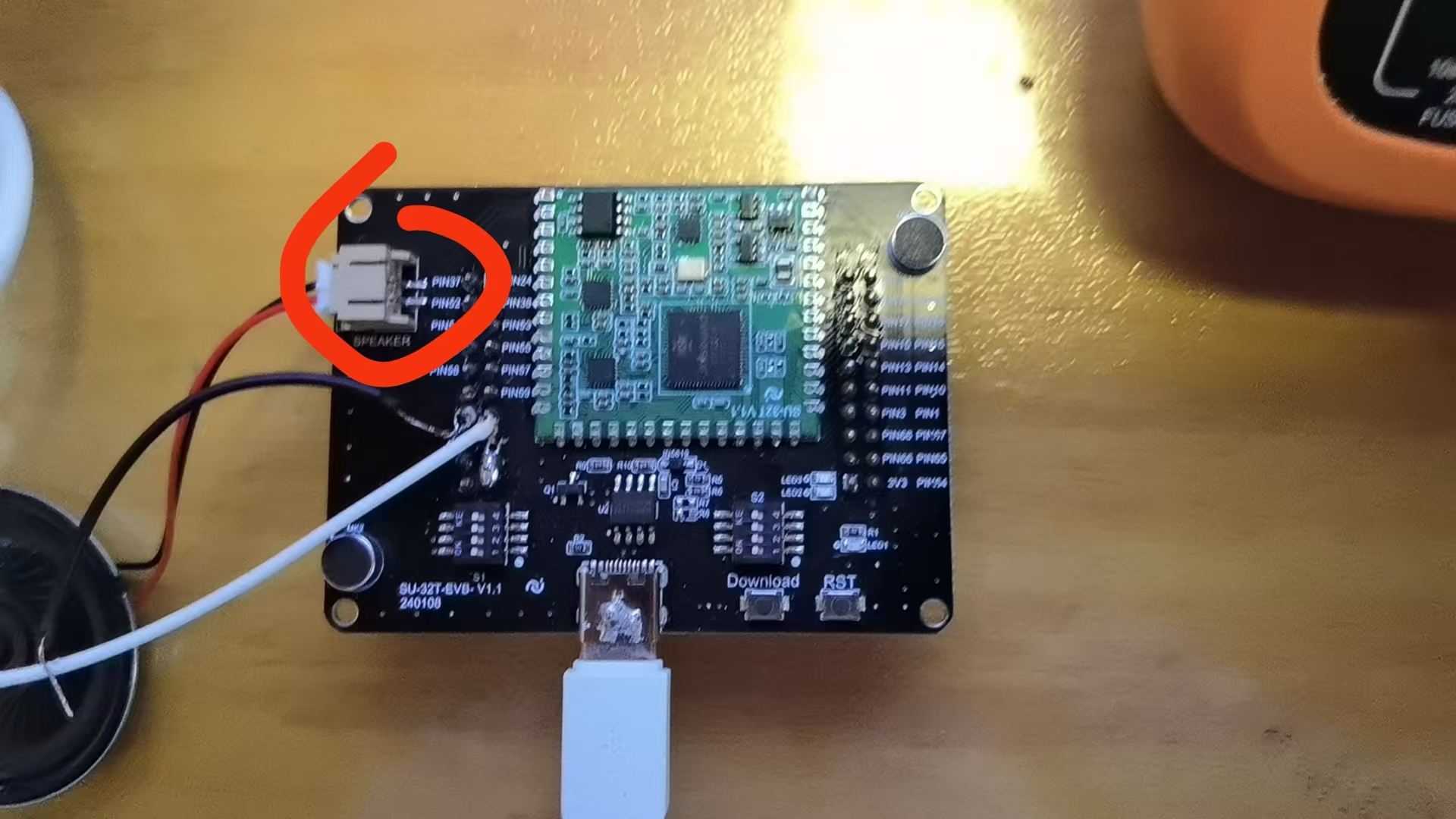

SU-32T开发板喇叭接口位置

SU-32T模块的排针间距是多少？

问题描述：

收到的SU-32T模块未配备排针，需要自行购买，需要确认排针间距规格。

解决方案：

  • SU-32T模块的排针间距为 2.0mm
  • 需要自行购买2.0间距的排针进行焊接

注意事项：

  • 确保2.0mm排针质量可靠
  • 焊接时注意避免短路

SU-32T模块出现短路故障如何判断？

问题描述：

测试SU-32T模块时发现存在短路，需要确认模块是否已损坏。

解决方案：

故障排查步骤：

  1. 分离测试：

    • 将模块从转接板上拔下
    • 使用万用表单独测试模块引脚
    • 排除转接板问题

  2. 短路检测：

    • 使用万用表蜂鸣档检测各引脚对地阻值
    • 3.3V对地应有正常阻值（通常1kΩ以上）
    • 如显示直接短路（阻值为0），说明模块已损坏

  3. 更换判断：

    • 如确认模块短路，需更换新模块
    • 短路通常是硬件损坏，无法通过软件修复

注意事项：

  • 测试时确保模块断电
  • 避免使用过大电流测试，防止进一步损坏

SU-32T烧录后卡机、声音播放异常及拨码开关设置

问题描述：

烧录固件后模块出现卡机现象，声音播放断断续续，无法正常运行。拨码开关设置不当也会导致功能异常。

解决方案：

拨码开关设置：

  • SU-32T的S1、S2拨码开关应拨到字母一侧
  • 拨到数字一侧会导致功能异常

烧录后问题排查：

  1. 检查拨码开关位置：

    • 确认S1、S2开关都在字母位置
    • 重新上电测试

  2. 声音播放异常处理：

    • 检查音频文件是否完整烧录
    • 确认喇叭接线正确无虚焊
    • 测试供电电压是否稳定

注意事项：

  • 拨码开关必须设置正确，否则模块无法正常工作
  • 如使用SU-03T的板子测试正常，说明程序逻辑没问题，重点检查SU-32T的硬件设置

如何获取SU-32T开发包的完整资料？

问题描述：

需要获取SU-32T开发包的完整技术资料，确认资料是否齐全。

解决方案：

开发包内容获取：

  1. 下载渠道：

    • 从智能公元官网下载SU-32T开发包
    • 开发包包含所有必要的技术文档

  2. 资料清单： 开发包通常包含以下完整资料：

    • 模块规格书
    • 芯片资料
    • 烧录资料
    • 相关图片资源
    • 原理图
    • 固件文件
    • PCB文件
    • 声学规范
    • 开发手册

注意事项：

  • 开发包资料齐全，可直接使用
  • 建议下载最新版本的开发包
  • 保存好开发包文件，便于后续开发参考

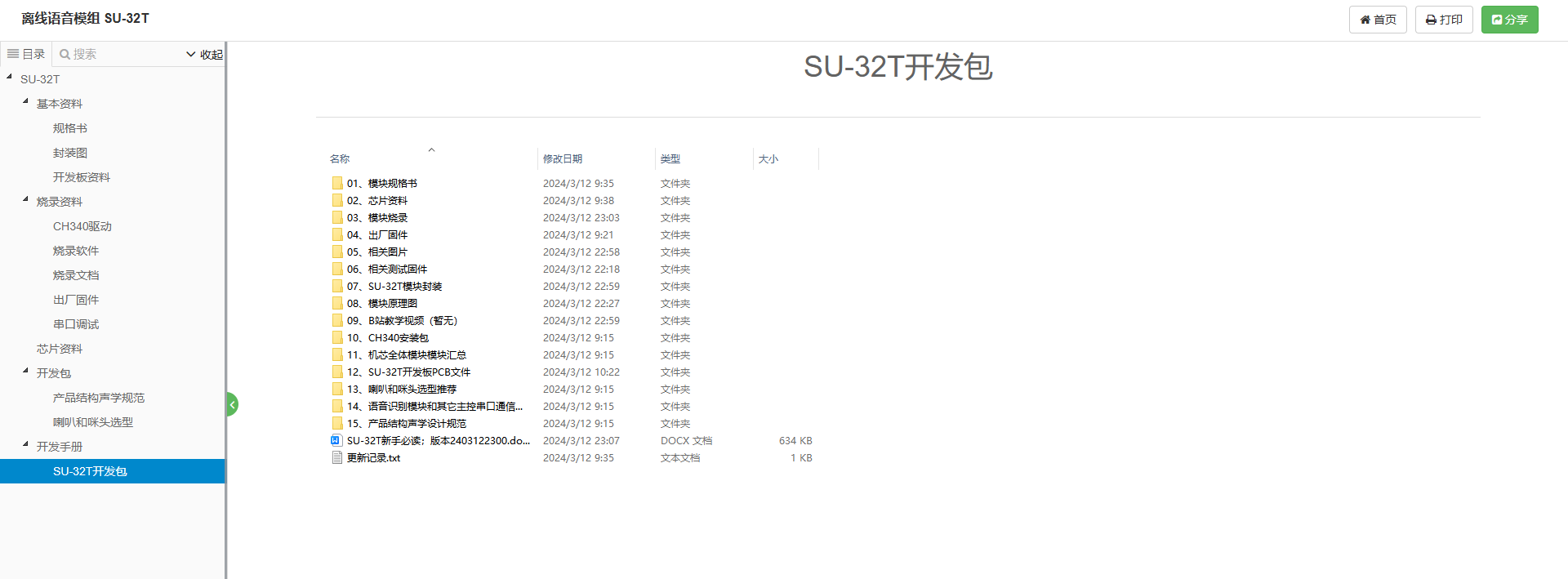

SU-32T开发包文件列表

SU-32T模块烧录端口电路需要连接其他元件吗？

问题描述：

将SU-32T模块集成到PCB电路板时，不确定烧录端口电路是否需要额外元件，以及如何通过端子和CH340进行烧录。

解决方案：

SU-32T模块烧录端口电路设计简单，不需要额外的附加元件：

  • P51引脚：需要接一个开关到GND，用于进入烧录模式
  • 其他引脚：5V、RXD、TXD、GND直接连接到测试点即可
  • 烧录方式：通过CH340转换器连接到PC端进行烧录

具体连接方式：

CH340引脚 SU-32T模块引脚 说明
5V 5V 电源正极
RXD TXD测试点 串口接收
TXD RXD测试点 串口发送
GND GND 电源负极
- P51 通过开关控制到GND

烧录操作步骤：

  1. 连接CH340到SU-32T的测试点
  2. 打开烧录软件
  3. 按下P51到GND的开关（进入烧录模式）
  4. 开始烧录固件
  5. 烧录完成后松开开关

注意事项：

  • P51引脚仅在烧录时需要使用，正常工作时可悬空
  • 确保电源供电稳定（4.5-5.5V）
  • 烧录时断开其他外接设备避免干扰
  • 如烧录失败，检查P51开关是否正常导通

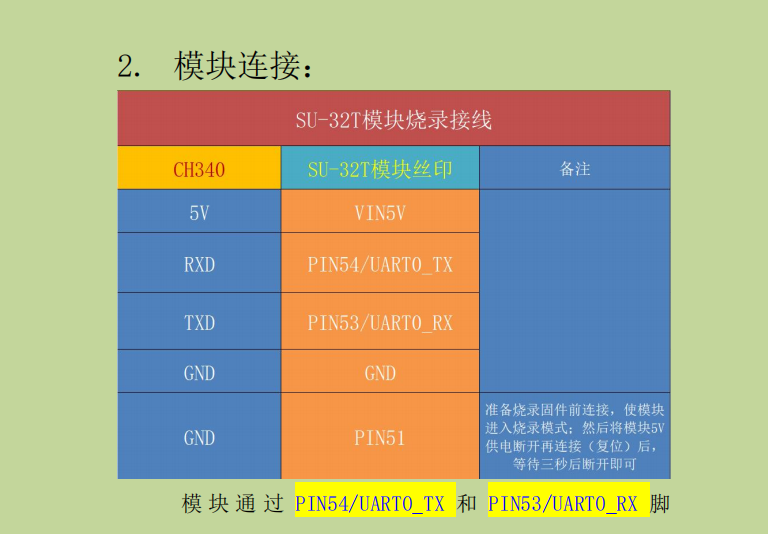

SU-32T烧录接线表格

SU-32T模块的邮票孔规格是多少？

问题描述：

需要了解SU-32T模块的邮票孔孔径和焊盘尺寸，但规格书中未提供相关信息。

解决方案：

获取封装文件：

  • SU-32T V1.1版本的完整封装文件已包含在开发包中
  • 文件名：SU-32T V1.1；AD渲染图;终稿；版本2402221634.PcbDoc
  • 可直接导入使用，无需手动测量尺寸

封装获取方式：

  1. 官方开发包下载：

    • 从智能公元官网下载SU-32T开发包
    • 开发包包含完整的PCB封装文件
    • 支持Altium Designer等主流EDA工具

  2. 直接使用封装：

    • 将提供的.PcbDoc文件中的封装复制到设计库
    • 直接在PCB设计中使用该封装
    • 确保版本匹配（V1.1）

设计注意事项：

  • 邮票孔设计符合标准工艺要求
  • 焊盘尺寸已考虑焊接强度和可靠性
  • 建议使用官方封装避免尺寸误差

兼容性说明：

  • 如使用Protel 99SE等旧版本软件，无法直接打开.PcbDoc文件
  • 建议升级到Altium Designer或请他人转换格式
  • 也可联系厂家获取其他格式的封装文件

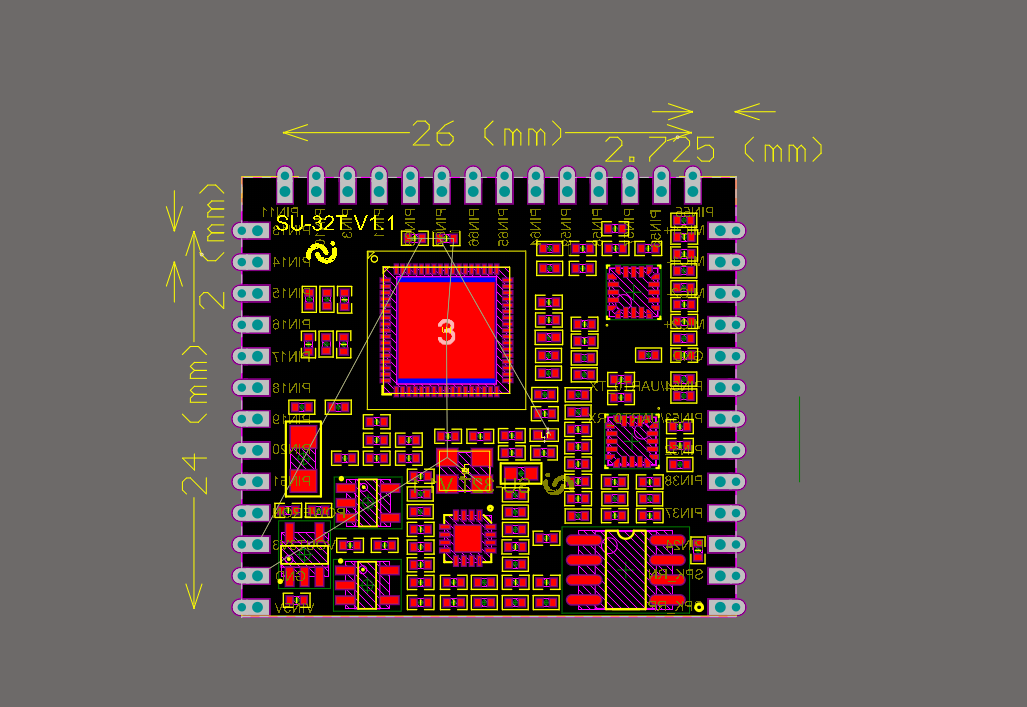

SU-32T V1.1模块PCB布局图

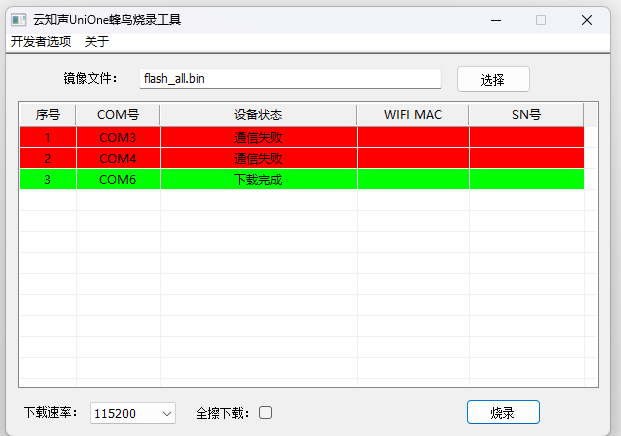

SU-32T烧录时显示通信失败怎么办？

问题描述：

在使用SU-32T芯片进行固件烧录时，烧录工具显示"通信失败"，尝试了多种操作方式（先按Download再按RET、一直按Download等）均无法成功烧录固件。

解决方案：

问题分析：

  • 拨码开关设置错误：S1、S2开关位置不正确
  • 烧录时序问题：Download按键操作时机不当
  • 硬件连接问题：串口线或电源连接不稳定

解决步骤：

  1. 检查拨码开关设置

    • S1开关拨到字母一侧（远离数字）
    • S2开关拨到字母一侧（远离数字）
    • 确保两个开关都在正确位置
    • 重新上电后再次尝试

  2. 正确的烧录操作流程

    • 长按Download键不放
    • 观察数字变化，数字不变时保持按住
    • 当看到数字开始变化时，可以松开Download键
    • 等待烧录自动完成

  3. 硬件连接检查

    • 确认串口线连接正确（TX-RX交叉）
    • 检查5V电源供电稳定
    • 使用质量良好的USB转串口模块
    • 避免使用过长的连接线

  4. 替代操作方法

    • 方法一：先按Download 2秒，再按RET，然后点击烧录
    • 方法二：点击烧录后立即长按Download不放
    • 方法三：保持按Download，然后上电

注意事项：

  • 拨码开关位置错误是常见问题，必须设置正确
  • 烧录时序很重要，需要耐心尝试
  • 如果持续失败，可能是硬件接触问题
  • 建议使用官方推荐的烧录工具和连接线

SU-32T烧录工具显示按钮禁用怎么办？

问题描述：

使用云知声UniOne蜂鸟烧录工具烧录SU-32T时，设备已识别到COM1端口，但烧录按钮处于禁用状态，无法执行烧录操作。

解决方案：

1. 检查固件文件路径

  • 确保固件文件路径中不包含中文字符
  • 将固件文件移动到纯英文路径下
  • 避免路径过深或包含特殊符号

2. 重新选择固件文件

  • 在烧录工具中重新浏览选择固件文件
  • 确认文件格式正确（bin文件）
  • 检查文件是否完整，无损坏

3. 检查设备连接状态

  • 确认COM端口识别正常
  • 检查USB连接是否稳定
  • 验证烧录使能脚（P51）是否接地

4. 重启烧录工具

  • 完全关闭烧录工具
  • 重新启动工具软件
  • 重新加载固件文件

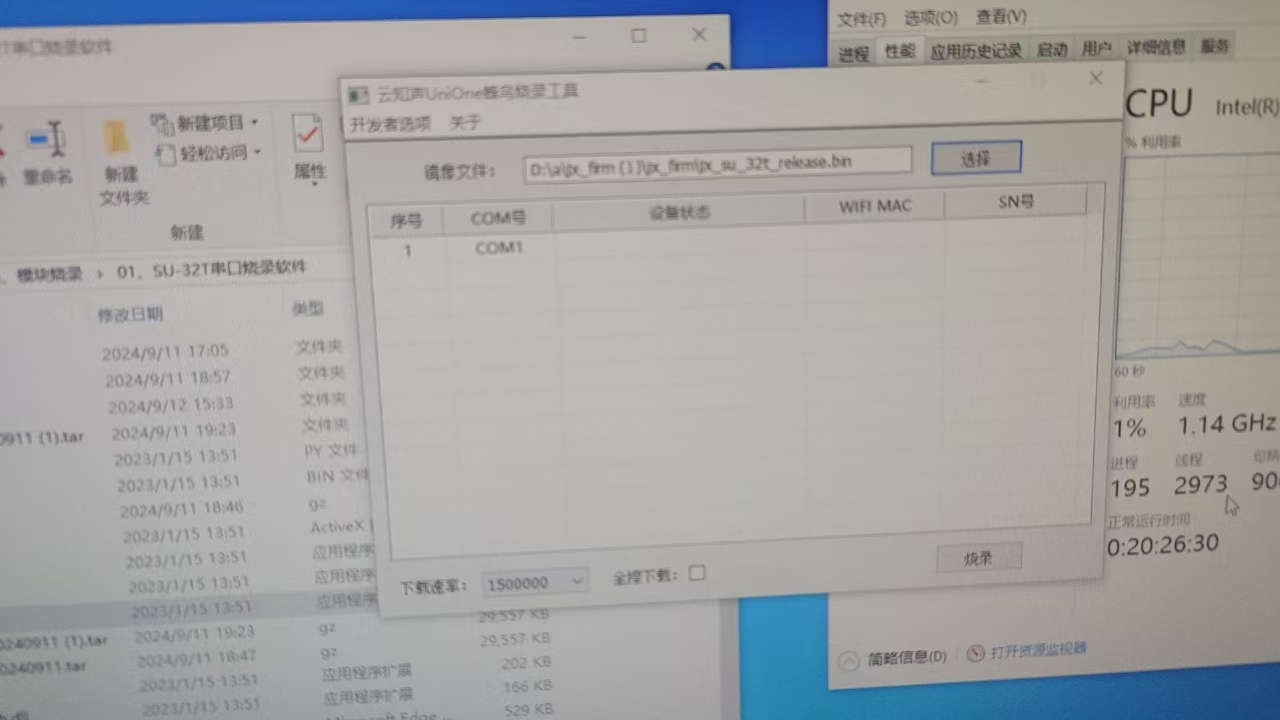

烧录工具按钮禁用状态

注意事项：

  • 路径包含中文是导致按钮禁用的常见原因
  • 如仍无法解决，尝试更换其他USB端口
  • 确保使用管理员权限运行烧录工具

SU-32T烧录失败提示"下载异常，接收端出现了额外的状态"怎么办？

问题描述：

使用云知声UniOne蜂鸟烧录工具烧录SU-32T模块时，烧录进度卡在70%，并提示"下载异常，接收端出现了额外的状态"的错误信息。

解决方案：

问题排查步骤：

  1. 降低波特率烧录：

    • 烧录工具提示建议降低波特率
    • 在烧录工具中选择较低的波特率选项
    • 重新尝试烧录操作

  2. 检查固件文件路径：

    • 确保固件文件路径中没有中文字符
    • 避免路径过深或包含特殊符号
    • 将固件文件复制到简单的英文路径下

  3. 检查烧录线连接：

    • 确认TX/RX引脚连接正确（交叉连接）
    • 检查GND是否可靠连接
    • 尝试更换质量更好的USB转串口线

  4. 电源和复位时序：

    • 点击烧录按钮后，及时给模块上电
    • 确保上电时机与烧录开始同步
    • 避免过早或过晚上电

  5. 尝试不同的串口：

    • SU-32T有多个串口选项
    • 尝试使用其他串口（如COM3）进行烧录
    • 检查设备管理器中显示的可用串口

技术要点：

  • 70%位置失败通常是在数据传输阶段
  • "接收端出现额外状态"可能是通信异常
  • 降低波特率可以提高烧录稳定性
  • 确保使用正确的SU-32T固件文件

注意事项：

  • 烧录失败不影响模块硬件，可重复尝试
  • 如持续失败，可尝试在另一台电脑上烧录
  • 保留烧录过程的错误信息截图便于分析
  • 确认烧录工具版本为最新版

US513U6模块烧录失败和串口通信异常如何处理？

问题描述：

US513U6模块烧录时出现串口通信异常，电脑端发送全0数据但模块端无回文，需要正确的烧录操作流程。

解决方案：

正确的烧录操作流程：

  1. 烧录准备：

    • 确保PIN51引脚先连接到GND
    • 保持5V电源断开状态
    • 确认串口线连接正确（TX-RX交叉）

  2. 开始烧录：

    • 在烧录软件中点击"开始烧录"
    • 然后给模块接上5V电源
    • PIN51可以保持连接GND，无需断开

  3. 通信参数：

    • 串口电平：3.3V（模块内部无电平转换）
    • 禁止使用5V串口直接连接，可能损坏模块
    • 确保使用正确的USB转TTL工具

串口通信验证方法：

  1. 下载出厂固件：

    • 下载SU-32T的开发包
    • 导入平台查看出厂固件的配置
    • 经配置后调试串口功能是否有效

  2. 测试串口功能：

    • 使用串口助手发送测试数据
    • 观察模块是否有响应
    • 验证TX/RX通路是否正常

常见问题处理：

  1. 无回文问题：

    • 检查串口线序是否正确
    • 确认波特率设置匹配
    • 验证模块是否已进入烧录模式

  2. 烧录器选择：

    • 推荐使用CH340烧录器
    • 确认烧录器工作电压为3.3V
    • 避免使用5V电平的烧录工具

注意事项：

  • 严格按照上电时序操作：先烧录命令，后上5V电源
  • 模块内部的语音提示不影响烧录过程
  • 如串口通信仍异常，可能是硬件连接问题
  • 建议使用官方推荐的烧录工具和线缆

SU-32T第一次烧录成功，第二次烧录失败怎么办？

问题描述：

SU-32T模块第一次串口烧录可以成功，但第二次烧录时失败，无法正常烧录固件。

解决方案：

可能原因分析：

  1. 模块状态问题：

    • 第一次烧录后模块未正确复位
    • 模块进入了异常保护状态
    • IO口状态影响第二次烧录

  2. 烧录条件变化：

    • 供电电压或电流发生变化
    • 连接线接触不良
    • 烧录工具识别异常

解决方法：

  1. 完全断电重启：

    • 断开所有连接线
    • 等待10秒以上重新上电
    • 确保模块完全复位

  2. 检查烧录流程：

    • PIN51引脚确保连接到GND
    • 先点击烧录，再接通5V电源
    • 保持正确的时序操作

  3. 更换烧录工具：

    • 尝试使用另一个CH340模块
    • 检查USB接口供电是否稳定
    • 排除工具故障可能性

  4. 模块隔离测试：

    • 将SU-32T从底板拆下单独测试
    • 排除外围电路影响
    • 验证模块本身是否正常

注意事项：

  • 第二次烧录失败多与模块状态或供电有关
  • 确保烧录时序完全正确
  • 如多次失败建议更换模块

SU-32T的复用IO口能正常使用吗？

问题描述：

询问SU-32T模块的复用IO口功能是否正常，以及使用时的注意事项。

解决方案：

当前状态说明：

根据官方回复，SU-32T的复用IO口功能目前还不能正常使用：

  1. 研发状态：

    • 研发团队正在忙于大模型相关项目
    • 暂时没有时间检查和处理32T的问题
    • IO复用功能仍在完善中

  2. 功能限制：

    • 复用IO口可能无法按预期工作
    • 建议暂时不要依赖此功能
    • 等待官方更新通知

临时解决方案：

  1. 使用其他可用接口：

    • 优先使用专用功能引脚
    • 避免使用标记为"复用"的IO口
    • 查阅最新规格书确认可用引脚

  2. 关注官方更新：

    • 定期查看固件更新说明
    • 关注官网公告和发布日志
    • 及时获取功能修复信息

  3. 替代方案：

    • 如需要更多IO，考虑使用其他型号
    • 通过外部扩展芯片增加IO数量
    • 设计电路时预留功能冗余

注意事项：

  • 在官方确认修复前，不要在产品中使用复用IO功能
  • 保存好项目配置，以便功能修复后快速更新
  • 如有紧急需求，可联系技术支持获取最新进展

SU-32T个性化音频烧录后死机怎么办？

问题描述：

将个性化音频烧录进SU-32T模块后，设备出现死机现象，怀疑是个性化音频导致，需要排查原因。

解决方案：

问题分析：

  • 死机问题通常与个性化音频无关，可能与固件包有关
  • 个性化音频功能本身不会导致模块死机
  • 需要检查固件包的完整性和兼容性

排查步骤：

  1. 确认固件包状态

    • 检查固件包文件是否完整
    • 确认固件版本与模块匹配
    • 验证固件包未被损坏

  2. 重新烧录测试

    • 使用官方提供的标准固件测试
    • 烧录时不包含个性化音频
    • 确认基本功能是否正常

  3. 个性化音频单独测试

    • 基本功能正常后，再添加个性化音频
    • 逐步添加音频文件，定位问题点
    • 检查音频文件格式和大小是否符合要求

问题反馈：

  • 如问题持续存在，需要提供固件包给技术支持分析
  • 记录详细的操作步骤和现象
  • 保留出现问题的固件包供测试

注意事项：

  • 个性化音频功能经过充分测试，一般不会导致死机
  • 问题多出现在固件包本身或烧录过程
  • 建议使用官方工具和标准流程进行烧录

SU-32T固件烧录需要注意什么？

问题描述：

SU-32T模块进行固件烧录测试时需要注意相关操作步骤和验证方法。

解决方案：

  • 烧录准备：

    • 确认固件文件为正确的bin格式
    • 使用云知声UniOne蜂鸟烧录工具
    • 检查串口连接正常

  • 烧录步骤：

    1. 将固件bin文件拖到桌面
    2. 打开烧录工具选择对应串口
    3. 载入固件文件开始烧录
    4. 等待烧录完成提示

  • 验证方法：

    • 烧录成功后重新上电
    • 测试语音识别功能
    • 检查命令词响应

注意事项：

  • 烧录过程不要断电或拔掉连接线
  • 文件路径不要包含中文或特殊字符
  • 烧录失败后重新检查串口连接

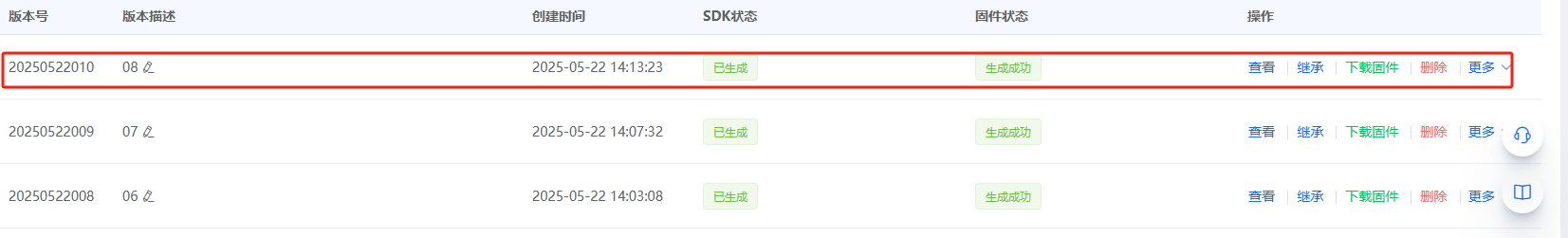

固件版本 固件文件 烧录工具

SU-32T串口通信配置后无输出数据怎么办？

问题描述：

SU-32T芯片配置串口通信后，硬件连接正确且喇叭能正常工作，但串口无法输出数据。而相同开发板使用SU-05芯片时串口通信正常。

解决方案：

1. 确认UART3引脚位置

  • UART3_TX对应PIN_37
  • UART3_RX对应PIN_38
  • 不是PIN_10和PIN_11

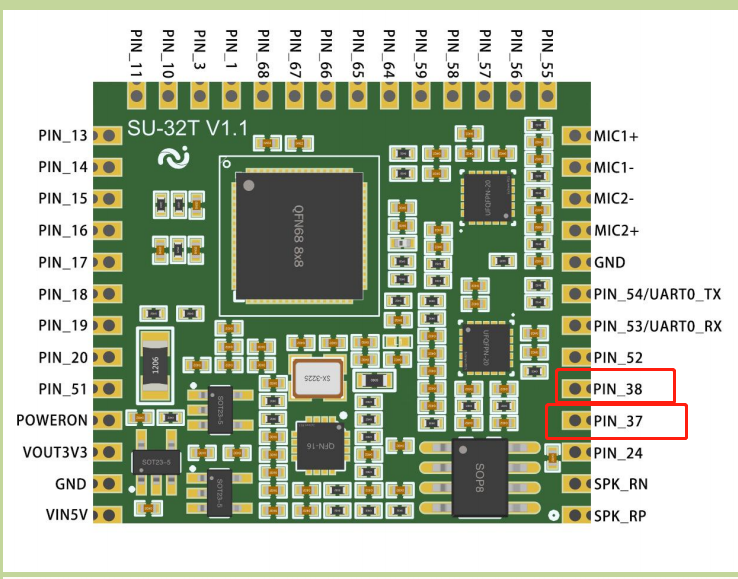

SU-32T引脚图

2. 检查串口配置

  • 波特率：9600
  • 数据位：8
  • 停止位：1
  • 校验位：无

3. 验证数据格式

串口输出数据格式示例：

  • AB BA 00 00 00 00 00 01 CD DC

串口数据格式示例

4. 编写发送函数

需要在平台中编写串口数据发送函数，配置串口引脚和参数后，通过函数实现数据发送。

注意事项：

  • SU-32T与SU-05的引脚定义可能不同
  • 确保引脚连接正确（TX对RX，RX对TX）
  • 检查GND连接是否可靠
  • 供电电压需稳定（VIN 5V）

SU-32T能正常语音交互但串口无输出怎么办？

问题描述：

SU-32T模块能够正常进行语音交互，但串口通信无法输出数据到PC端。

解决方案：

1. 检查串口配置

  • 确认波特率设置为9600
  • 数据位：8，停止位：1，校验位：无
  • 确认使用正确的串口端口（COM3）

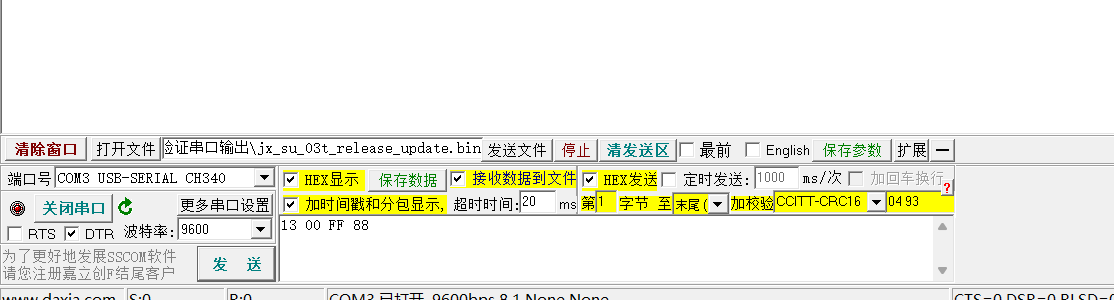

串口调试助手配置

2. 验证平台配置

  • 检查是否配置了串口数据发送
  • 确认UART1_TX已配置发送参数
  • 发送数据格式示例：98 A3 0B FE

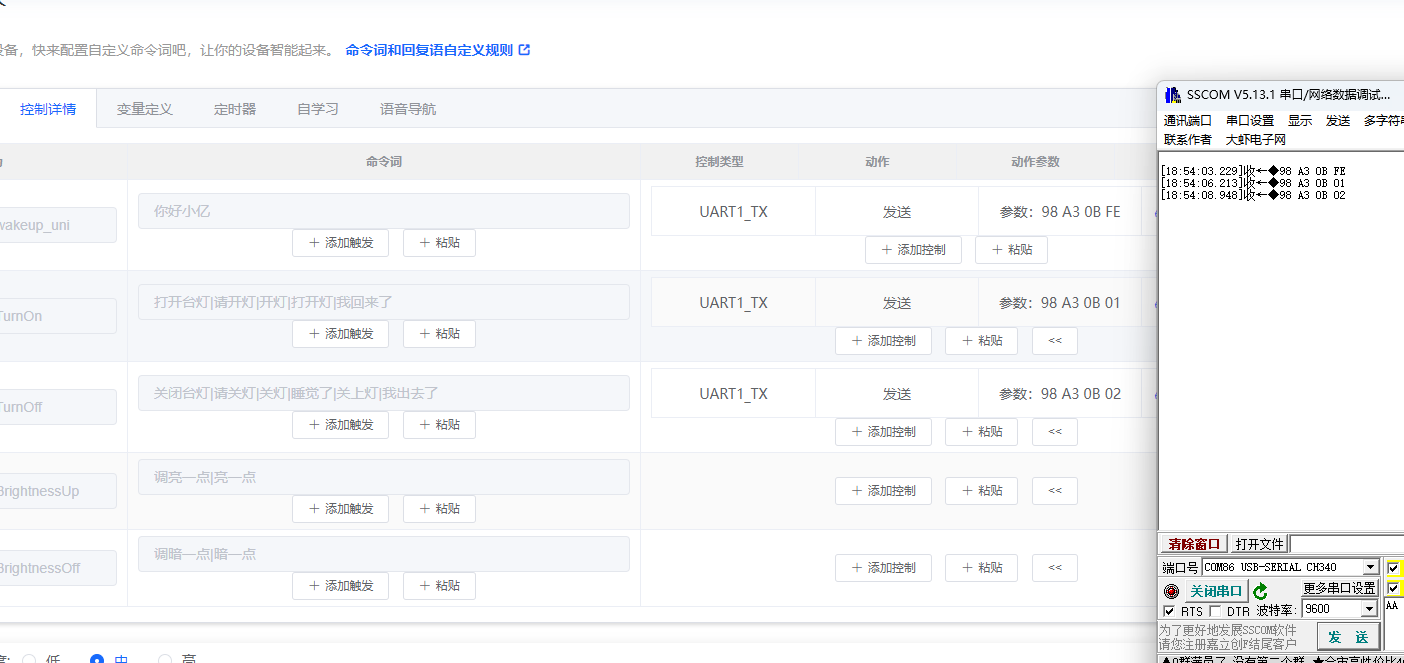

UART发送配置

3. GPIO引脚配置检查

  • 如使用UART0，需在平台配置GPIO_05为UART0_TX
  • 检查引脚复用配置是否正确
  • 确认TX/RX引脚没有被其他功能占用

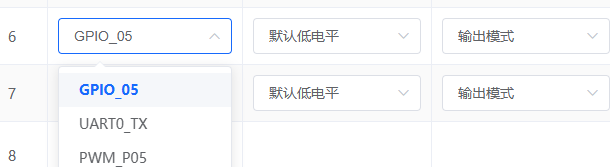

GPIO配置

4. 硬件连接验证

  • 确认TX对RX、RX对TX交叉连接
  • 检查GND是否可靠接地
  • 使用万用表测试线路连通性

5. 产品型号确认

  • 确保平台选择的产品型号为SU-32T
  • 不是SU-03T或其他型号
  • 不同型号引脚定义可能不同

产品型号选择

注意事项：

  • SU-32T使用UART0时，PIN_54为TX，PIN_53为RX
  • 串口通信需要在平台中编写发送函数
  • 如使用UART1，引脚位置会不同
  • 确保USB转TTL模块工作正常

SU-32T如何通过串口协议触发指定音频播放？

问题描述：

需要了解SU-32T模块的串口通信协议格式，包括帧结构、波特率设置，以及如何通过串口接收固定数据来触发指定音频播放。

解决方案：

1. 串口通信协议格式

串口协议采用固定帧格式：

  • 帧头：AA 55
  • 消息编号：1字节（如01、10等）
  • 参数数据：可变长度
  • 帧尾：55 AA

示例格式：

  • AA 55 10 01 55 AA：触发播报"病人跌倒"
  • AA 55 01 24 55 AA：触发播报"当前温度为36摄氏度"

2. 波特率配置

  • 默认波特率：115200
  • 数据位：8
  • 停止位：1
  • 校验位：无

TX和RX的波特率会同步修改，需与上位机或下位机保持一致。

3. 参数使用说明

  • 消息编号用于区分不同的触发命令
  • 参数数值可以动态填入，实现通用性
  • 示例：AA 55 01 25 55 AA 会播报"当前温度为37摄氏度"

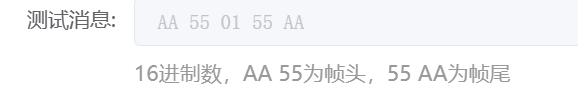

串口协议示例

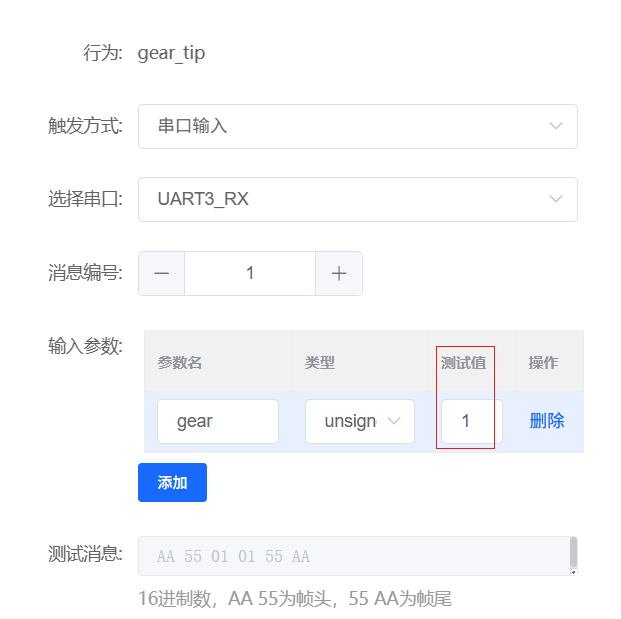

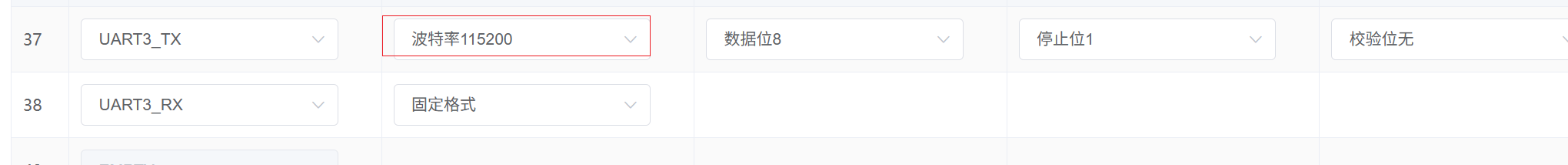

串口配置界面

4. 配置步骤

  1. 在平台中添加串口输入触发设置
  2. 设置对应的消息编号和输入参数
  3. 上传个性化音频文件
  4. 配置触发行为与播报内容

注意事项：

  • 参数只支持16进制数，不支持字符串类型
  • 消息编号必须保持一致，参数数据可以变化
  • 如不需要参数效果，可直接删除参数部分

SU-32T如何在语音播报中添加串口参数？

问题描述：

需要实现通过串口发送参数，让语音播报内容能够动态显示数值（如温度值），并了解参数类型支持情况。

解决方案：

1. 添加串口参数

在配置语音播报内容时：

  1. 输入基础播报文本（如"当前温度为"）
  2. 点击"添加串口参数"按钮
  3. 设置参数名（如temp）
  4. 选择参数类型（支持unsigned等数值类型）
  5. 设置测试值（如36）
  6. 继续输入后续文本（如"摄氏度"）

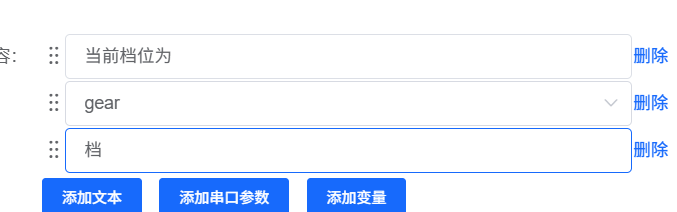

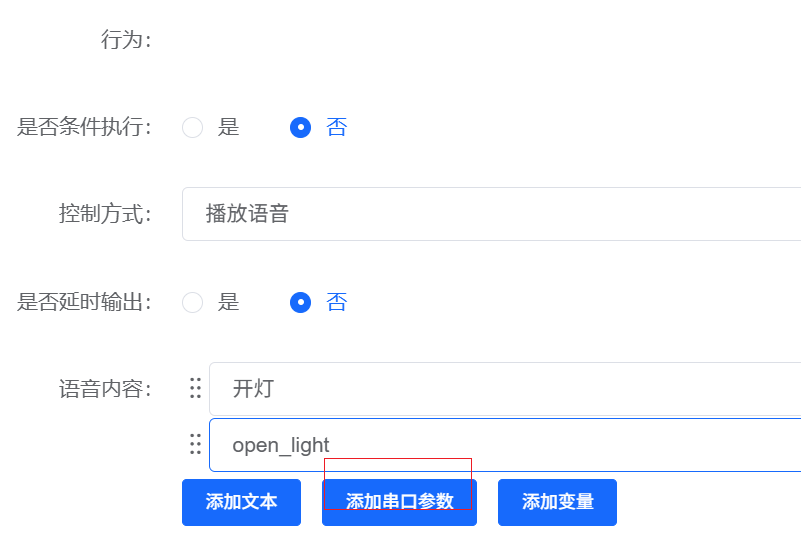

添加串口参数配置

2. 参数类型说明

  • 支持类型：只支持16进制数值类型
  • 不支持：字符串类型
  • 常用类型：unsigned（无符号整数）

3. 串口发送格式

发送数据格式：AA 55 [消息编号] [参数值] 55 AA - AA 55 01 24 55 AA：播报"当前温度为36摄氏度" - AA 55 01 25 55 AA：播报"当前温度为37摄氏度"

注意事项：

  • 参数值需要转换为16进制格式
  • 同一个消息编号下，参数值可以动态变化
  • 测试值仅用于平台调试，实际播报以接收到的串口数据为准

SU-32T如何实现串口命令控制多档位？

问题描述：

需要通过一条串口命令控制1-5档位的切换，并了解如何将串口参数赋值给变量，通过变量触发相应的定时器操作。

解决方案：

1. 串口命令设计

使用固定消息编号接收档位参数：

  • AA 55 01 01 55 AA：1档
  • AA 55 01 02 55 AA：2档
  • AA 55 01 03 55 AA：3档
  • AA 55 01 04 55 AA：4档
  • AA 55 01 05 55 AA：5档

2. 实现思路

  1. 配置串口输入，设置消息编号（如01）
  2. 将接收到的参数赋值给变量（如gear）
  3. 通过变量触发定时器
  4. 在定时器中添加档位控制逻辑

3. 配置步骤

  1. 添加一个定时器，用于判断档位变量
  2. 为每个档位（1-5档）分别配置5个定时器操作命令
  3. 定时器根据gear变量值执行对应操作

注意事项：

  • 一条串口命令即可实现档位切换
  • 需要为每个档位单独配置定时器操作
  • 变量赋值后可通过条件判断触发不同操作

SU-32T固件生成失败怎么办？

问题描述：

配置检测提示有问题，但系统仍显示"正在生成"，导致固件无法成功生成。

解决方案：

1. 检查配置检测结果

  • 平台发布时会进行配置检测
  • 如检测有问题，必须先解决才能生成固件
  • 配置检测不通过无法继续生成流程

2. 常见配置问题

  • 命令词配置冲突
  • 引脚配置错误
  • 参数设置不当
  • 资源超出限制

3. 解决步骤

  1. 仔细查看配置检测的提示信息
  2. 根据提示修改相关配置
  3. 确保所有检测项都通过
  4. 重新尝试生成固件

固件生成失败

注意事项：

  • 配置检测必须全部通过才能生成固件
  • 不要忽略任何警告或错误提示
  • 如不确定问题所在，可联系技术支持

SU-32T语音播报内容如何正确配置变量？

问题描述：

配置语音播报内容时，不确定如何正确设置语音内容以实现"当前档位为gear档"的播报，且对变量的使用存在疑问。

解决方案：

1. 正确配置步骤

  1. 第一行输入："当前档位为"
  2. 第二行添加变量：gear（参数类型选择unsigned）
  3. 第三行输入："档"

2. 错误示例纠正

错误做法：

  • 在一行中写入"当前档位为gear档"
  • 将"gear"作为文本而非变量添加

正确做法：

  • 将内容分三行配置
  • gear作为参数变量单独一行
  • 不在文本中包含变量名

语音内容配置

参数测试设置

3. 测试值说明

  • 测试值仅用于平台调试
  • 实际播报以串口接收到的参数为准
  • AA 55 01 01 55 AA 会播报"当前档位为1档"
  • AA 55 01 02 55 AA 会播报"当前档位为2档"

注意事项：

  • 变量需要单独作为一行添加
  • 不要在文本行中包含变量名
  • 测试值不影响实际使用，仅用于调试

SU-32T如何配置命令词实现精确档位控制？

问题描述：

需要通过语音指令词控制设备档位（如1档、2档等），并了解命令词的配置方法和注意事项。

解决方案：

1. 命令词配置要求

  • 必须使用中文数字（如"一档"、"二档"）
  • 每个档位需要单独配置一条命令词
  • 5个档位需要配置5条命令词

2. 配置示例

命令词 触发条件 执行动作
调节到一档 档 已调节至1档
调节到二档 档 已调节至2档
调节到三档 档 已调节至3档
调节到四档 档 已调节至4档
调节到五档 档 已调节至5档

命令词配置界面

3. 注意事项

  • 不支持使用变量名作为命令词
  • 每条命令词必须准确对应具体档位
  • 温度控制同样需要逐个添加（如"调节到20度"）
  • 命令词需要准确配置，避免识别错误

4. 实现建议

对于需要数值范围的场景（如温度设置）：

  • 建议使用关键词+参数的组合方式
  • 通过串口发送具体数值，语音只负责触发类别

SU-32T烧录后无任何响应怎么办？

问题描述：

SU-32T芯片烧录固件成功，但设备无任何响应，包括无声音输出。即使烧录出厂固件后仍无法正常工作，更换芯片和喇叭后问题依旧存在。

解决方案：

1. 烧录状态确认

  • 检查烧录工具显示的进度是否正常
  • 确认烧录过程中无报错提示
  • 验证串口连接是否稳定

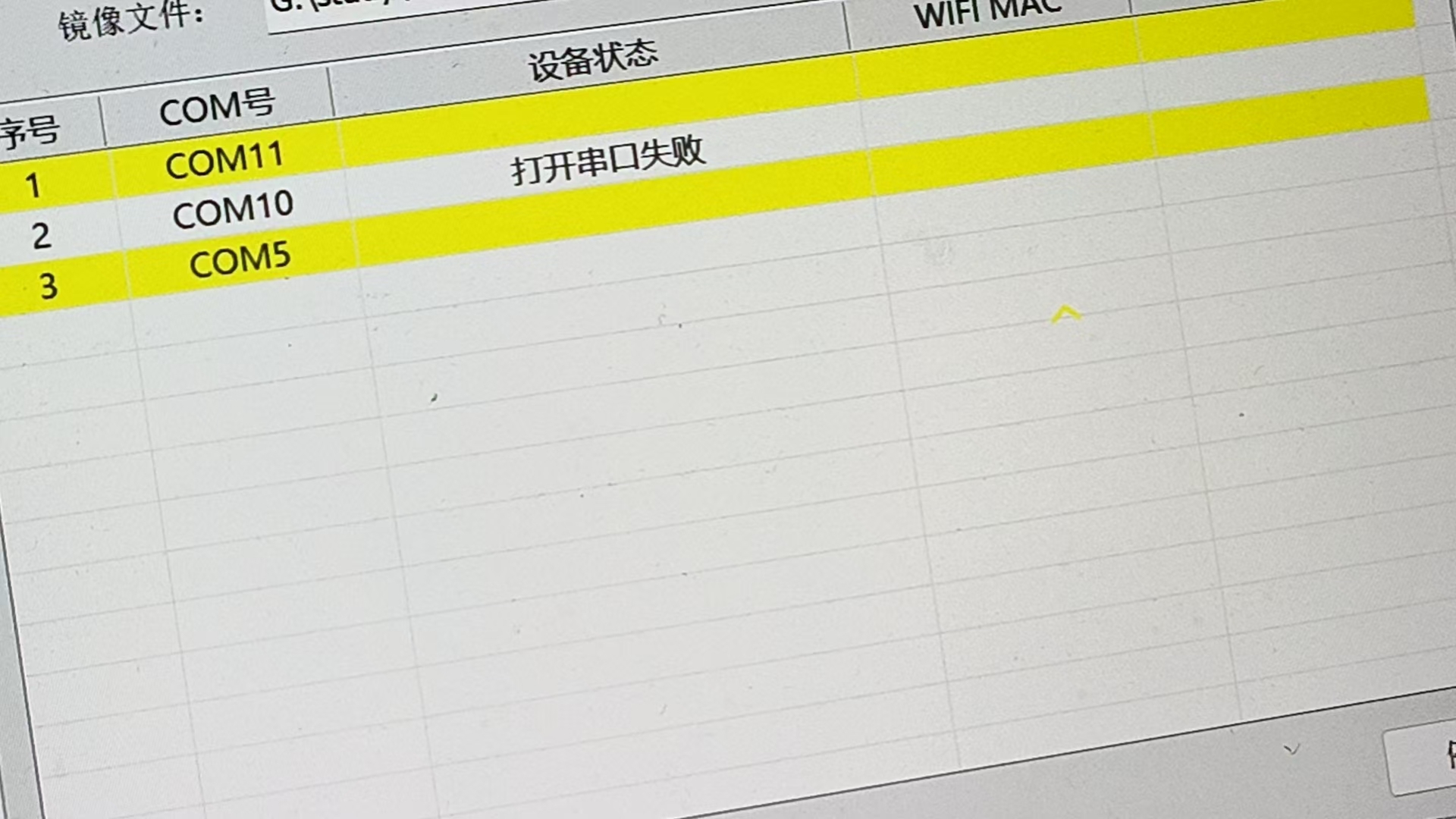

烧录界面显示设备无法识别

2. 硬件连接检查

  • 确认USB转TTL模块连接正确
  • 检查供电电压是否稳定（5V）
  • 验证烧录线序：TX-RX, RX-TX, GND-GND

3. 基本硬件测试

  • 测量喇叭电压（正常应为2.2-2.5V）
  • 使用万用表测量喇叭阻抗（8欧姆喇叭直流电阻约6-7欧姆）
  • 更换已知正常的喇叭测试

4. 故障排查步骤

  • 烧录出厂固件验证基础功能
  • 检查咪头和喇叭接线是否正确
  • 测量各关键点电压是否在正常范围

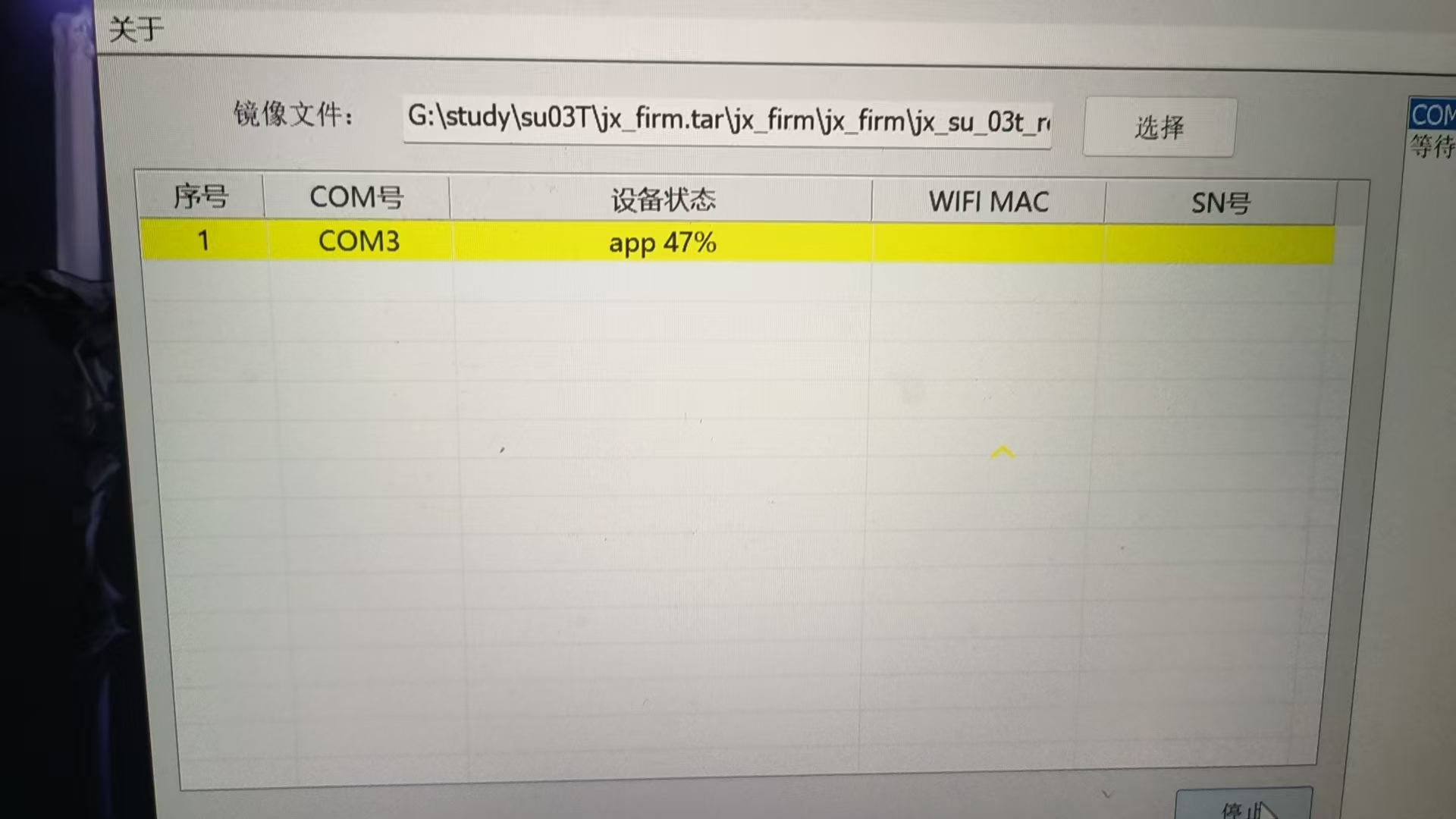

烧录进度显示完成但设备无响应

5. 寄回检测

如果以上排查均无效：

  • 联系客服寄回检测
  • 提供详细的故障现象描述
  • 附上排查过程和测试数据

注意事项：

  • 喇叭损坏不会导致串口无法接收信息
  • 设备完全无响应可能是硬件故障
  • 建议保留所有测试图片供技术支持分析

SU-32T的GPIO引脚与SDK控制接口如何对应？

问题描述：

SU-32T模块的GPIO引脚与SDK控制接口的对应关系，特别是UART3_TX在SDK中的名称和模块引脚的对应关系。

解决方案：

引脚对应关系确认：

  • UART3_TX对应PIN_37
  • UART3_RX对应PIN_38
  • 其他GPIO引脚可参考引脚映射图

SDK与硬件对应：

  • SDK中的引脚名称与模块物理引脚一一对应
  • 在平台中选择GPIO时，会自动映射到相应物理引脚
  • UART3_TX可用于串口数据发送

引脚映射图示：

SU-32T引脚映射关系

SU-32T引脚图

使用注意事项：

  • 确认接线时参考正确的引脚编号
  • 模块的PIN编号是物理引脚位置
  • SDK中的GPIO名称与硬件引脚有明确对应关系
  • 设计时需参考官方提供的引脚图

SU-32T在智能平台中无法添加GPIO输入触发？

问题描述：

SU-32T模块在智能平台中无法添加触发，界面中没有GPIO输入选项，而SU-03T模块正常。

解决方案：

问题分析：

  • SU-32T模块在智能平台中的配置界面可能与SU-03T不同
  • GPIO输入触发功能的选项位置或名称有差异
  • 可能是平台对SU-32T的支持不完整

替代方案：

  1. 使用例程修改

    • 下载SU-32T的官方例程
    • 在例程基础上修改GPIO触发逻辑
    • 重新编译生成固件

  2. SDK开发实现

    • 使用SU-32T的SDK进行开发
    • 在代码中直接配置GPIO输入触发
    • 实现自定义的触发逻辑

  3. 检查平台版本

    • 确认使用的智能公元平台版本
    • 检查是否支持SU-32T的全部功能
    • 尝试更新到最新版本

技术建议：

  • 优先使用官方提供的开发例程
  • 确认例程中的GPIO配置方式
  • 修改前备份原始例程文件

注意事项：

  • SU-32T和SU-03T的平台配置可能存在差异
  • 部分功能可能需要通过SDK实现
  • 建议查看SU-32T的专用开发文档
  • 如问题持续，联系技术支持获取SU-32T配置指南

SU-32T是否支持中英文混合工程？

问题描述：

询问是否可以在同一个工程中同时配置中英文语言，还是必须分开配置。

解决方案：

SU-32T不支持在同一个工程中混合配置中英文语言。

注意事项：

  • 中英文必须分别创建独立工程
  • 每个工程只能选择单一语言
  • 如需支持多语言，需要生成不同的固件版本

SU-32T与SU-63T在蓝牙功能上有什么区别？

问题描述：

需要了解SU-63T是否支持蓝牙音乐功能，开发方式是否与SU-32T相同，以及在降噪和音频播放质量上的差异。

解决方案：

1. 蓝牙功能支持

  • SU-63T：支持蓝牙功能，可连接手机播放音乐
  • SU-32T：不支持蓝牙功能

2. 开发方式

  • SU-63T的开发方式与SU-32T相同
  • 都支持串口与其他芯片通信
  • 平台配置方法一致

3. 性能对比

  • 降噪效果：差距不大，性能相当
  • 音频播放质量：两者都很不错
  • 功能差异：SU-63T额外支持蓝牙音乐

4. UART控制功能

SU-63T可通过UART控制：

  • 音乐播放/暂停
  • 音乐上一首/下一首
  • 音乐快进/快退
  • 音量控制
  • 循环播放/随机播放

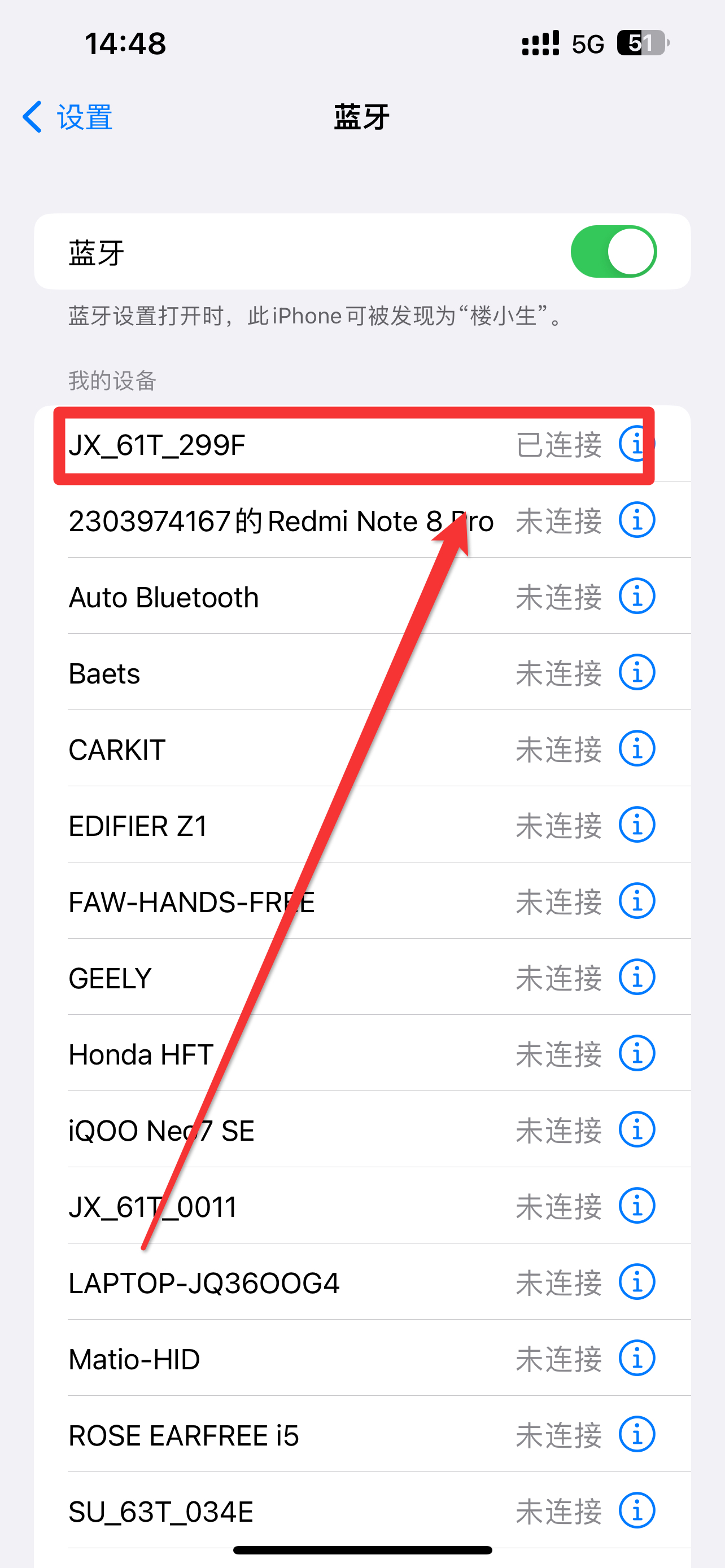

蓝牙连接状态

UART音乐控制

注意事项：

  • SU-63T是集成蓝牙功能的型号
  • 除蓝牙功能外，其他功能与SU-32T基本一致
  • 可通过串口命令实现完整的音乐播放控制

SU-32T英文版工程中稳态降噪功能无法开启怎么办？

问题描述：

在SU-32T英文版工程中，稳态降噪开关无法点击开启，界面无响应，而中文版工程可以正常操作。

解决方案：

问题现象：

  • 英文版工程中稳态降噪开关呈灰色，无法点击
  • Pin脚配置页面显示"暂无数据"
  • 界面操作无任何响应

解决方法：

  1. 刷新页面重试：

    • 可能是页面卡顿或加载异常
    • 刷新浏览器页面后重新尝试
    • 清除浏览器缓存后再操作

  2. 重新创建工程：

    • 如刷新后仍无法解决，建议新建工程
    • 重新配置所有参数
    • 生成新的英文版固件

  3. 对比中文版配置：

    • 中文版工程可正常开启稳态降噪
    • 对比两个版本的配置差异
    • 确认英文版配置完整性

界面示例：

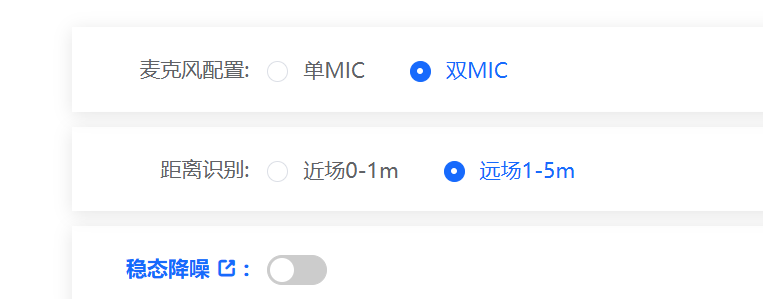

英文版工程稳态降噪无法开启

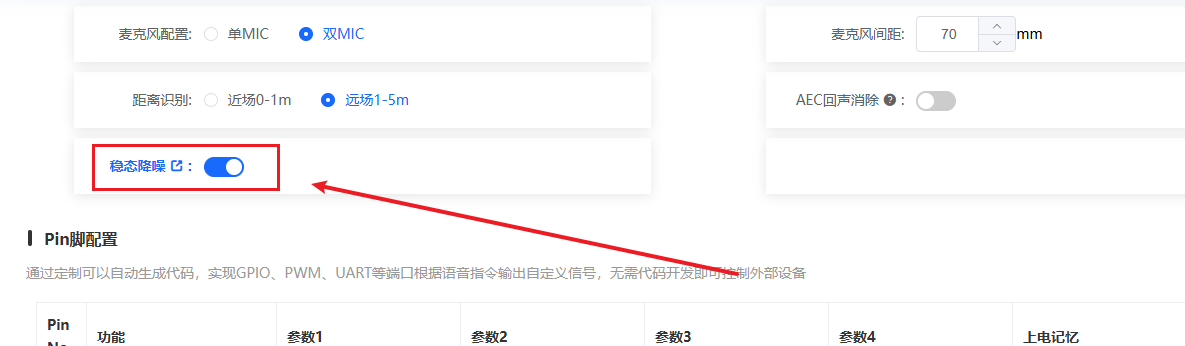

中文版工程稳态降噪正常开启

注意事项：

  • 英文版和中文版的功能支持可能存在差异
  • 确保使用最新版本的智能公元平台
  • 如问题持续存在，建议使用中文版工程配置英文命令词
  • Pin脚配置显示"暂无数据"说明页面加载异常，需要刷新或重进

SU-32T烧录时卡在"擦写中"状态怎么办？

问题描述：

SU-32T模块在烧录过程中卡在"spl 擦写中..."状态，无法完成烧录。

解决方案：

1. 检查硬件连接

  • 确认RX和TX引脚没有短路
  • 检查焊接是否存在连焊或虚焊
  • 验证连接线路是否正确

2. 检查烧录使能脚（P51）

  • P51引脚必须接地才能进入烧录模式
  • 不要给P51加上拉电阻到3.3V
  • 烧录时保持P51为低电平

3. 烧录步骤确认

  • 连接好烧录线路
  • 按住复位键（保持P51接地）
  • 上电进入烧录模式
  • 开始烧录操作

注意事项：

  • SU-32T烧录速度较慢是正常现象
  • 烧录时间较长但不会"慢到令人发指"
  • 确保烧录过程中供电稳定
  • 如反复失败，检查硬件连接是否正确

SU-32T串口通信配置后无输出数据怎么办？

问题描述：

SU-32T芯片配置串口通信后，硬件连接正确且喇叭能正常工作，但串口无法输出数据。而相同开发板使用SU-05芯片时串口通信正常。

解决方案：

1. 确认UART3引脚位置

  • UART3_TX对应PIN_37
  • UART3_RX对应PIN_38
  • 不是PIN_10和PIN_11

SU-32T引脚图

2. 检查串口配置

  • 波特率：9600
  • 数据位：8
  • 停止位：1
  • 校验位：无

3. 验证数据格式

串口输出数据格式示例：

  • AB BA 00 00 00 00 00 01 CD DC

串口数据格式示例

4. 编写发送函数

需要在平台中编写串口数据发送函数，配置串口引脚和参数后，通过函数实现数据发送。

注意事项：

  • SU-32T与SU-05的引脚定义可能不同
  • 确保引脚连接正确（TX对RX，RX对TX）
  • 检查GND连接是否可靠
  • 供电电压需稳定（VIN 5V）

SU-32T能正常语音交互但串口无输出怎么办？

问题描述：

SU-32T模块能够正常进行语音交互，但串口通信无法输出数据到PC端。

解决方案：

1. 检查串口配置

  • 确认波特率设置为9600
  • 数据位：8，停止位：1，校验位：无
  • 确认使用正确的串口端口（COM3）

串口调试助手配置

2. 验证平台配置

  • 检查是否配置了串口数据发送
  • 确认UART1_TX已配置发送参数
  • 发送数据格式示例：98 A3 0B FE

UART发送配置

3. GPIO引脚配置检查

  • 如使用UART0，需在平台配置GPIO_05为UART0_TX
  • 检查引脚复用配置是否正确
  • 确认TX/RX引脚没有被其他功能占用

GPIO配置

4. 硬件连接验证

  • 确认TX对RX、RX对TX交叉连接
  • 检查GND是否可靠接地
  • 使用万用表测试线路连通性

5. 产品型号确认

  • 确保平台选择的产品型号为SU-32T
  • 不是SU-03T或其他型号
  • 不同型号引脚定义可能不同

产品型号选择

注意事项：

  • SU-32T使用UART0时，PIN_54为TX，PIN_53为RX
  • 串口通信需要在平台中编写发送函数
  • 如使用UART1，引脚位置会不同
  • 确保USB转TTL模块工作正常

SU-32T如何通过串口协议触发指定音频播放？

问题描述：

需要了解SU-32T模块的串口通信协议格式，包括帧结构、波特率设置，以及如何通过串口接收固定数据来触发指定音频播放。

解决方案：

1. 串口通信协议格式

串口协议采用固定帧格式：

  • 帧头：AA 55
  • 消息编号：1字节（如01、10等）
  • 参数数据：可变长度
  • 帧尾：55 AA

示例格式：

  • AA 55 10 01 55 AA：触发播报"病人跌倒"
  • AA 55 01 24 55 AA：触发播报"当前温度为36摄氏度"

2. 波特率配置

  • 默认波特率：115200
  • 数据位：8
  • 停止位：1
  • 校验位：无

TX和RX的波特率会同步修改，需与上位机或下位机保持一致。

3. 参数使用说明

  • 消息编号用于区分不同的触发命令
  • 参数数值可以动态填入，实现通用性
  • 示例：AA 55 01 25 55 AA 会播报"当前温度为37摄氏度"

串口协议示例

串口配置界面

4. 配置步骤

  1. 在平台中添加串口输入触发设置
  2. 设置对应的消息编号和输入参数
  3. 上传个性化音频文件
  4. 配置触发行为与播报内容

注意事项：

  • 参数只支持16进制数，不支持字符串类型
  • 消息编号必须保持一致，参数数据可以变化
  • 如不需要参数效果，可直接删除参数部分

SU-32T如何在语音播报中添加串口参数？

问题描述：

需要实现通过串口发送参数，让语音播报内容能够动态显示数值（如温度值），并了解参数类型支持情况。

解决方案：

1. 添加串口参数

在配置语音播报内容时：

  1. 输入基础播报文本（如"当前温度为"）
  2. 点击"添加串口参数"按钮
  3. 设置参数名（如temp）
  4. 选择参数类型（支持unsigned等数值类型）
  5. 设置测试值（如36）
  6. 继续输入后续文本（如"摄氏度"）

添加串口参数配置

2. 参数类型说明

  • 支持类型：只支持16进制数值类型
  • 不支持：字符串类型
  • 常用类型：unsigned（无符号整数）

3. 串口发送格式

发送数据格式：AA 55 [消息编号] [参数值] 55 AA - AA 55 01 24 55 AA：播报"当前温度为36摄氏度" - AA 55 01 25 55 AA：播报"当前温度为37摄氏度"

注意事项：

  • 参数值需要转换为16进制格式
  • 同一个消息编号下，参数值可以动态变化
  • 测试值仅用于平台调试，实际播报以接收到的串口数据为准

SU-32T如何实现串口命令控制多档位？

问题描述：

需要通过一条串口命令控制1-5档位的切换，并了解如何将串口参数赋值给变量，通过变量触发相应的定时器操作。

解决方案：

1. 串口命令设计

使用固定消息编号接收档位参数：

  • AA 55 01 01 55 AA：1档
  • AA 55 01 02 55 AA：2档
  • AA 55 01 03 55 AA：3档
  • AA 55 01 04 55 AA：4档
  • AA 55 01 05 55 AA：5档

2. 实现思路

  1. 配置串口输入，设置消息编号（如01）
  2. 将接收到的参数赋值给变量（如gear）
  3. 通过变量触发定时器
  4. 在定时器中添加档位控制逻辑

3. 配置步骤

  1. 添加一个定时器，用于判断档位变量
  2. 为每个档位（1-5档）分别配置5个定时器操作命令
  3. 定时器根据gear变量值执行对应操作

注意事项：

  • 一条串口命令即可实现档位切换
  • 需要为每个档位单独配置定时器操作
  • 变量赋值后可通过条件判断触发不同操作

SU-32T是否支持中英文混合工程？

问题描述：

询问是否可以在同一个工程中同时配置中英文语言，还是必须分开配置。

解决方案：

SU-32T不支持在同一个工程中混合配置中英文语言。

注意事项：

  • 中英文必须分别创建独立工程
  • 每个工程只能选择单一语言
  • 如需支持多语言，需要生成不同的固件版本

SU-32T固件生成失败怎么办？

问题描述：

配置检测提示有问题，但系统仍显示"正在生成"，导致固件无法成功生成。

解决方案：

1. 检查配置检测结果

  • 平台发布时会进行配置检测
  • 如检测有问题，必须先解决才能生成固件
  • 配置检测不通过无法继续生成流程

2. 常见配置问题

  • 命令词配置冲突
  • 引脚配置错误
  • 参数设置不当
  • 资源超出限制

3. 解决步骤

  1. 仔细查看配置检测的提示信息
  2. 根据提示修改相关配置
  3. 确保所有检测项都通过
  4. 重新尝试生成固件

固件生成失败

注意事项：

  • 配置检测必须全部通过才能生成固件
  • 不要忽略任何警告或错误提示
  • 如不确定问题所在，可联系技术支持

SU-32T语音播报内容如何正确配置变量？

问题描述：

配置语音播报内容时，不确定如何正确设置语音内容以实现"当前档位为gear档"的播报，且对变量的使用存在疑问。

解决方案：

1. 正确配置步骤

  1. 第一行输入："当前档位为"
  2. 第二行添加变量：gear（参数类型选择unsigned）
  3. 第三行输入："档"

2. 错误示例纠正

错误做法：

  • 在一行中写入"当前档位为gear档"
  • 将"gear"作为文本而非变量添加

正确做法：

  • 将内容分三行配置
  • gear作为参数变量单独一行
  • 不在文本中包含变量名

语音内容配置

参数测试设置

3. 测试值说明

  • 测试值仅用于平台调试
  • 实际播报以串口接收到的参数为准
  • AA 55 01 01 55 AA 会播报"当前档位为1档"
  • AA 55 01 02 55 AA 会播报"当前档位为2档"

注意事项：

  • 变量需要单独作为一行添加
  • 不要在文本行中包含变量名
  • 测试值不影响实际使用，仅用于调试

SU-32T如何配置命令词实现精确档位控制？

问题描述：

需要通过语音指令词控制设备档位（如1档、2档等），并了解命令词的配置方法和注意事项。

解决方案：

1. 命令词配置要求

  • 必须使用中文数字（如"一档"、"二档"）
  • 每个档位需要单独配置一条命令词
  • 5个档位需要配置5条命令词

2. 配置示例

命令词 触发条件 执行动作
调节到一档 档 已调节至1档
调节到二档 档 已调节至2档
调节到三档 档 已调节至3档
调节到四档 档 已调节至4档
调节到五档 档 已调节至5档

命令词配置界面

3. 注意事项

  • 不支持使用变量名作为命令词
  • 每条命令词必须准确对应具体档位
  • 温度控制同样需要逐个添加（如"调节到20度"）
  • 命令词需要准确配置，避免识别错误

4. 实现建议

对于需要数值范围的场景（如温度设置）：

  • 建议使用关键词+参数的组合方式
  • 通过串口发送具体数值，语音只负责触发类别

SU-32T与SU-63T在蓝牙功能上有什么区别？

问题描述：

需要了解SU-63T是否支持蓝牙音乐功能，开发方式是否与SU-32T相同，以及在降噪和音频播放质量上的差异。

解决方案：

1. 蓝牙功能支持

  • SU-63T：支持蓝牙功能，可连接手机播放音乐
  • SU-32T：不支持蓝牙功能

2. 开发方式

  • SU-63T的开发方式与SU-32T相同
  • 都支持串口与其他芯片通信
  • 平台配置方法一致

3. 性能对比

  • 降噪效果：差距不大，性能相当
  • 音频播放质量：两者都很不错
  • 功能差异：SU-63T额外支持蓝牙音乐

4. UART控制功能

SU-63T可通过UART控制：

  • 音乐播放/暂停
  • 音乐上一首/下一首
  • 音乐快进/快退
  • 音量控制
  • 循环播放/随机播放

蓝牙连接状态

UART音乐控制

注意事项：

  • SU-63T是集成蓝牙功能的型号
  • 除蓝牙功能外，其他功能与SU-32T基本一致
  • 可通过串口命令实现完整的音乐播放控制

SU-32T开发板烧录失败怎么办？

问题描述：

使用SU-32T开发板进行固件烧录时，烧录工具一直报错导致烧录失败。

解决方案：

烧录前需要正确设置开发板上的拨码开关：

  1. 拨码开关设置

    • 将开发板上的8个小拨码开关拨到靠近字母的一侧
    • 确保所有开关都远离数字的一端
    • 开关设置错误会导致烧录一直报错

  2. 烧录操作步骤

    • 先检查并设置好拨码开关位置
    • 连接USB线到电脑
    • 打开烧录工具进行固件更新
    • 确认开发板供电正常（LED灯亮起）

SU-32T开发板拨码开关设置

注意事项：

  • 拨码开关位置错误是烧录失败的常见原因
  • 如烧录失败，首先检查拨码开关设置
  • 具体的烧录操作顺序可参考开发板使用指南

SU-32T烧录时重新上电后仍处于等待状态？

问题描述：

SU-32T模块在烧录过程中，按照操作重新上电后，烧录工具仍然显示"等待设备"状态，无法继续烧录。

解决方案：

问题原因分析：

  • 烧录线没有正确连接
  • 线路接触不良，烧录工具未能与芯片建立连接
  • USB接口或转接头问题

处理方法：

  1. 检查连接线路

    • 确认USB线已正确连接到电脑
    • 检查USB转串口驱动是否正常
    • 确认烧录线与模块的接触是否良好

  2. 正确的烧录上电时序

    • 先点击烧录工具的"开始烧录"按钮
    • 然后拔掉模块的5V电源线
    • 等待2秒后重新插上5V电源
    • 模块会自动进入烧录模式

  3. 故障排查步骤

    • 更换USB线或USB端口
    • 重新安装USB转串口驱动
    • 检查烧录工具的端口设置是否正确
    • 使用万用表检查供电是否正常

注意事项：

  • 烧录时序很重要，必须严格按照"先点击烧录，后重新上电"的顺序
  • 如果一直显示等待状态，大概率是连接问题
  • 确保使用原配或质量良好的USB线

SU-32T连接电脑后无法识别端口怎么办？

问题描述：

SU-32T模块通过USB连接电脑后，在设备管理器中看不到任何COM端口，导致无法进行烧录。

解决方案：

1. 硬件状态检查

  • 模块供电：红色指示灯亮起表示模块已上电
  • 连接状态：仅指示灯亮不代表USB通信正常
  • 可能原因：USB转串口芯片未被正确识别

2. 驱动问题排查

  • CH340驱动：大多数USB转串口使用CH340芯片

    • 下载地址：http://www.wch.cn/downloads/CH341SER_ZIP.html
    • 安装对应操作系统的驱动程序
    • 重启电脑后重新连接

  • 端口查看：

    • 打开设备管理器
    • 展开"端口（COM和LPT）"
    • 查看是否出现新的COM端口

3. 连接检查步骤

  1. 重新连接USB：

    • 更换USB端口
    • 使用质量更好的USB线
    • 避免使用USB延长线

  2. 检查USB线：

    • 确认USB线支持数据传输（非仅充电线）
    • 测试USB线在其他设备上是否正常
    • 必要时更换原装USB线

  3. 环境排除：

    • 尝试连接到另一台电脑
    • 关闭杀毒软件的USB保护
    • 以管理员身份运行烧录工具

4. 硬件确认

如果问题持续存在：

  • 测试方法：在其他电脑上测试模块
  • 模块故障：如果多台电脑都无法识别
  • 技术支持：联系供应商更换模块

注意事项：

  • SU-32T使用USB转UART进行通信
  • 必须安装正确的驱动程序
  • 确保USB线是4芯（支持数据传输）
  • 设备管理器中无端口通常是驱动问题

如何确认SU-32T固件是否烧录成功？

问题描述：

需要确认SU-32T模块是否已成功烧录特定固件，该固件包含指定的唤醒词和产品信息。

解决方案：

1. 核对固件信息

烧录前确认固件文件信息：

  • 固件文件名：jx_su_32t_release.bin
  • 产品信息：科城达电子科技有限公司/汽车改装/SU-32T V1.1
  • 唤醒词：汽车管家
  • 开机播报：无
  • 回复语：无
  • MD5校验值：e207162bb42d84262fd3d042c1aa53b8

2. 验证烧录结果

  • 完成烧录后，上电测试模块
  • 说出唤醒词"汽车管家"验证响应
  • 确认模块能正常识别并执行指令

3. 固件配置确认

  • 检查固件是否包含所需的自定义词条
  • 验证产品信息是否正确写入
  • 确认唤醒词配置符合要求

注意事项：

  • 烧录前建议记录固件的MD5值，用于验证文件完整性
  • 固件包含的产品信息会在模块初始化时使用
  • 如唤醒词无法触发，建议重新检查烧录过程

CI-03T串口通信如何配置？（SU-32T参考）

问题描述：

需要了解CI-03T模块的串口通信配置方法，SU-32T的串口配置可以作为参考。

解决方案：

1. CI-03T串口通信配置参考

根据SU-32T的配置经验，CI-03T的串口配置类似：

  • 串口引脚：

    • CI-03T：PB5(TX)/PB6(RX)
    • 确保TX-RX交叉连接
    • 使用100Ω电阻保护电路

  • 波特率设置：

    • 默认：921600
    • 某些版本支持115200
    • 确保与接收端匹配

2. 串口数据收发配置

参考SU-32T的配置方法：

  • 串口输入配置：

    • 控制方式：接口触发
    • 控制类型：UART1_RX
    • 接收16进制数据

  • 串口发送配置：

    • 控制方式：端口输出
    • 控制类型：UART1_TX
    • 动作：发送16进制数

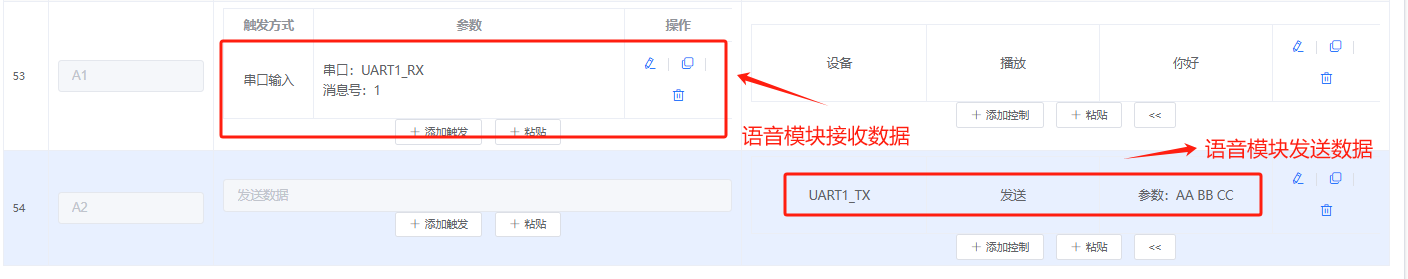

CI-03T串口配置参考

3. 通信协议示例

接收数据处理：

- 循环判断接收到的16进制数据
- 解析协议帧头、命令、数据
- 根据命令执行相应操作

发送数据格式：

- AA BB CC（示例数据）
- 支持变量替换：{变量名}
- 最大长度32字节

4. 调试建议

  • 使用串口调试助手测试
  • 先测试简单的数据收发
  • 确认硬件连接正确
  • 逐步增加功能复杂度

注意事项：

  • CI-03T与SU-32T引脚定义可能不同
  • 配置时需要参考具体型号的数据手册
  • 串口通信需要交叉连接（TX接RX）
  • 长距离通信建议使用232电平转换

收到的模块与资料不符如何确认型号？

问题描述：

收到的实物模块与提供的资料不符，需要确认正确的模块型号和相关资料。

解决方案：

1. 型号确认方法

  • 检查模块上印刷的型号标识
  • 对比实物与资料图片的差异
  • 确认订购的型号与收到的型号是否一致

2. 资料获取途径

  • SU-32T文档：https://help.aimachip.com/docs/offline_su32t/su-32tkfb_123
  • 根据实际收到的型号查找对应文档
  • 联系技术支持获取正确的技术资料

注意事项：

  • 收货后及时核对型号和版本
  • 保留好包装和标签信息便于追溯
  • 如有型号不符及时联系销售或技术支持

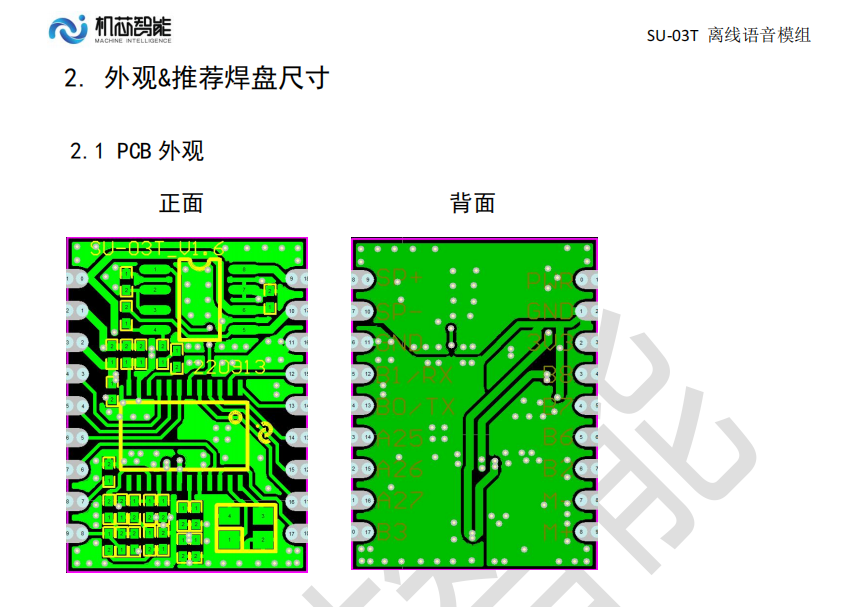

SU-03T资料图片（与实物不符）

SU-32T开发板如何购买和连接音频输出？

问题描述：

在购买SU-32T开发板时收到了错误的版本（开发板+喇叭），并咨询了音频输出接口的连接方式（是否需要电容隔离）以及开发板的购买渠道。

解决方案：

1. 开发板购买渠道

  • 淘宝有售：https://item.taobao.com/item.htm?id=676010860983&skuId=5507490902319
  • 开发板包含USB接口、麦克风和排针
  • 便于调试和测试，避免频繁切换boot

2. 音频输出连接

  • 可以直接连接音频信号到模块
  • 音频输入可以连接GND和一个声道
  • 具体连接参考麦克风参考电路图
  • 包含TVS保护电路设计

3. 错误版本处理

  • 收到错误版本时联系销售退换
  • 保留订单号：2443722601949751377
  • 记录商品链接和型号信息

注意事项：

  • 音频连接前确认信号电平匹配
  • 开发板版本差异需及时与卖家确认
  • 保留好购买凭证便于售后处理

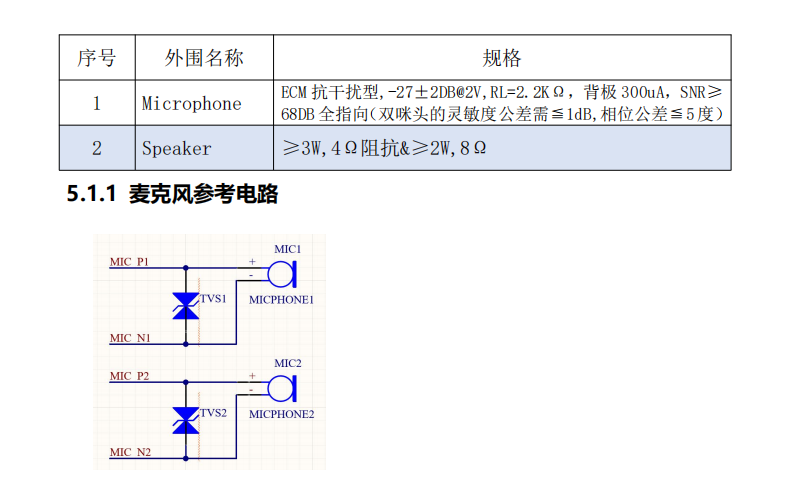

SU-32T麦克风参考电路

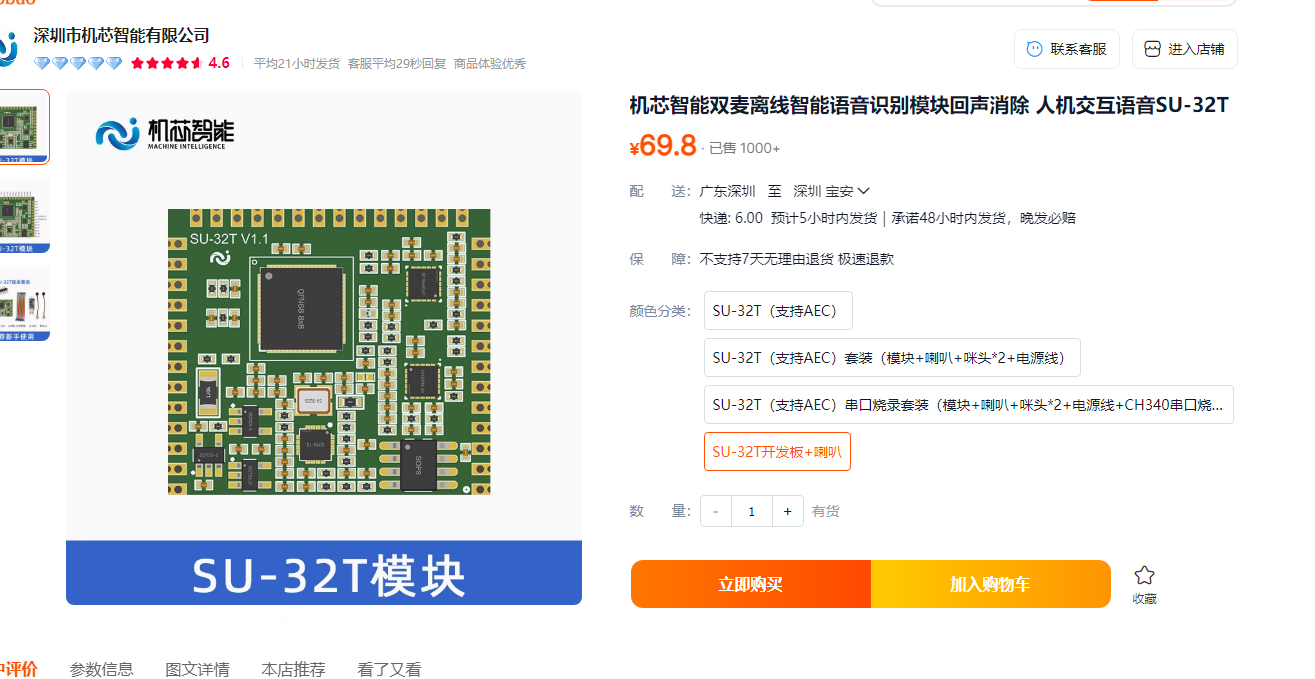

SU-32T开发板购买链接
