JX-12F 应用场景与项目 FAQ

本页用于整理 JX-12F 相关的应用场景与项目问题。


JX-12F模块如何实现485转WiFi功能?

问题描述:

现有产品使用485通讯,希望通过模块读取485协议并上传到WiFi。

解决方案:

  1. 硬件连接:JX-12F串口输出为TTL电平(3.3V),需要自行设计TTL转485转换电路
  2. 转换电路:推荐使用MAX485或类似485转换芯片
  3. 软件实现:模块通过UART读取485设备数据,解析Modbus协议,通过WiFi上传

注意事项:

  • 485总线两端需添加120Ω终端电阻
  • 485通信为半双工模式,需要控制收发切换时序
  • 工业环境建议增加防雷、防静电保护措施

多个JX-12F设备连接同一WiFi时如何区分?

解决方案:

  1. MAC地址区分:每个模块的WiFi MAC地址都是全球唯一
  2. 设备名称自定义:用户可为每个设备设置独特的名称
  3. 设备ID管理:在固件程序中为每个设备分配唯一ID

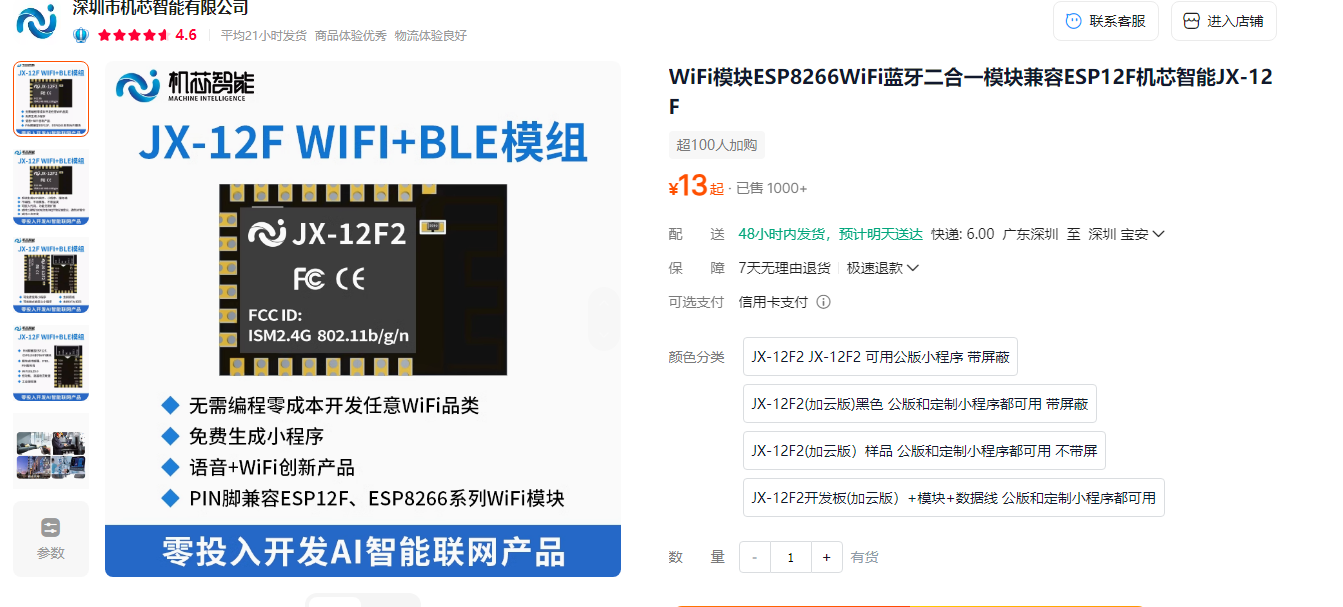

JX-12F产品详情

注意事项:

  • MAC地址不可更改,是设备的根本标识
  • 设备名称可随时修改,不影响设备功能

如何使用JX-12F实现IO口信号接收并发送小程序通知?

功能需求:

使用4个IO口接收信号,当检测到低电平信号时,通过小程序通知具体是哪个IO口被触发。

实现方案:

1. 入门例程使用

  • 下载官方入门例程:入门例程JX-12F.json
  • 例程版本:20250516002
  • 功能描述:IO0输入低电平,小程序通知演示

2. 平台配置步骤

登录智能公元平台,进入设备行为自定义界面:

  • 设备预览:显示当前IO口状态
  • 设备配置:设置设备名称、ID、小程序AppID等信息
  • 事件配置:定义IO口触发条件和执行动作

3. 事件列表配置

在设备行为自定义中配置以下事件:

事件17:IO0输入低电平 → 小程序通知
事件18:IO0输入高电平 → 小程序通知

可扩展配置:

IO0输入低电平 → 小程序通知"IO0触发"
IO1输入低电平 → 小程序通知"IO1触发"
IO2输入低电平 → 小程序通知"IO2触发"
IO3输入低电平 → 小程序通知"IO3触发"

4. 实现流程

IO口电平变化 → 模块检测 → 平台判断 → 小程序推送通知

注意事项:

  • IO口默认为上拉输入,低电平触发更可靠
  • 确保模块已连接到WiFi网络
  • 小程序需要绑定对应设备才能接收通知
  • 支持多个IO口同时监控

JX-12F能用于红外感应器数据上报吗?

问题描述:

想使用JX-12F WiFi+BLE模块实现红外线感应器检测玻璃瓶内物体状态,并将无物体时的提示信息发送到手机,咨询该模块是否支持此功能,以及如何实现多模块部署和编程。

解决方案:

  1. 功能确认

    • JX-12F可以接收红外感应器信号并发送到手机
    • 支持生成小程序,便于移动端接收通知
    • 兼容ESP12F/ESP8266系列开发方式
  2. 多模块部署方案

    • 采用一主多从架构
    • 子模块之间不需相互通信
    • 各子模块独立与服务端建立TCP连接
  3. 开发支持

    • 一般逻辑和功能可直接在智能公元平台配置
    • Arduino Uno不可用于JX-12F编程
    • 提供技术支持协助开发
    • 提供IoT协议文档参考

注意事项:

  • 需要购买JX-12F开发板和数据充电线
  • 具体配件和方案可咨询淘宝客服
  • 例程可导入平台了解配置方法

如何实现两个JX12F模块之间的WiFi透传通信?

问题描述:

需要实现两个JX12F模块通过WiFi进行透传数据通信,实现模块间的无线数据传输。

解决方案:

通信架构设计

两个JX12F模块之间无法直接建立通信,需要通过中间服务器实现数据转发:

JX12F-A ←→ WiFi网络 ←→ 服务器/路由器 ←→ WiFi网络 ←→ JX12F-B

实现方案

方案一:通过云端服务器转发

  1. 硬件准备

    • 两个JX12F模块
    • 确保模块供电正常(3.3V)
    • 检查天线连接良好
  2. 网络配置

    • 两个模块连接到同一WiFi网络
    • 或分别连接到可访问公网的网络
    • 记录两个模块的设备ID
  3. 服务器端配置

    • 在智能公元平台创建数据转发服务
    • 配置消息路由规则
    • 设置数据转发逻辑
  4. 模块A配置(发送端)

    - 配置为TCP客户端模式
    - 设置目标服务器地址
    - 配置串口波特率(如115200)
    - 启用透传模式


  5. 模块B配置(接收端)

    - 配置为TCP客户端模式
    - 订阅模块A的数据主题
    - 设置串口输出参数
    - 配置数据接收处理


方案二:通过本地路由器转发

  1. 组网方式

    • 两个模块连接到同一路由器
    • 使用路由器的端口转发功能
    • 或配置模块为AP+STA模式
  2. 直连配置

    • 模块A配置为TCP服务器
    • 模块B配置为TCP客户端
    • 设置固定的内网IP地址
  3. 通信测试

    模块A(服务器):

    - IP:192.168.1.100
    - 端口:8080
    - 监听连接请求

    模块B(客户端):

    - 连接地址:192.168.1.100:8080
    - 自动重连机制
    - 心跳包维持连接


代码示例

模块A发送数据:

# 通过串口发送数据到JX12F
ser.write(b'Hello from Module A')
# JX12F自动转发到服务器

模块B接收数据:

# 服务器转发数据到模块B
# 模块B通过串口输出
data = ser.readline()
print(data.decode())  # 输出: Hello from Module A

配置参数

参数 推荐值 说明
通信协议 TCP 保证数据可靠性
端口号 8080/8888 避免常用端口冲突
波特率 9600/115200 根据需求选择
数据格式 ASCII/HEX 支持两种格式
心跳间隔 30秒 维持连接稳定

注意事项

  • 两个JX12F模块不能直接点对点通信
  • 必须通过服务器或路由器中转
  • 确保网络稳定性,设置断线重连
  • 建议添加数据校验和重传机制
  • 可考虑使用MQTT协议简化消息路由
