JX-12F 模块选型 FAQ¶

本页用于整理 JX-12F 相关的模块选型问题。

如何区分设备列表中的JX-12F授权状态？¶

问题描述：

设备列表显示设备总数为15，但无法明确区分哪些设备占用授权数量，哪些不占用。

解决方案：

1. 设备类型识别

• 在设备列表中可以查看每个设备的类型
• WIFI模块设备不占用授权数量
• 蓝牙模块设备占用授权数量

2. 授权规则说明

• JX-12F是WIFI模块，不占用授权额度
• 只有蓝牙类模块（如SU-03T等）会占用授权
• 授权数量与蓝牙设备数量对应

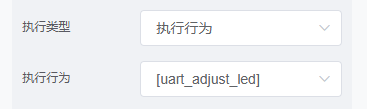

3. 执行行为下拉框显示

• 下拉框内容基于前面的配置动态显示
• 配置了控制行为后，对应项会出现在下拉框中
• 需要先定义行为，才能在控件中绑定

注意事项：

• 设备列表会明确标注设备类型（WIFI/蓝牙）
• 合理规划蓝牙设备数量，避免超出授权限制
• JX-12F作为WIFI模块可以自由使用，不受授权限制

JX-12F1、JX-12F2和JX-12F3有什么区别？¶

问题描述：

需要了解JX-12F系列三个型号的具体差异，以便选择合适的模块。

解决方案：

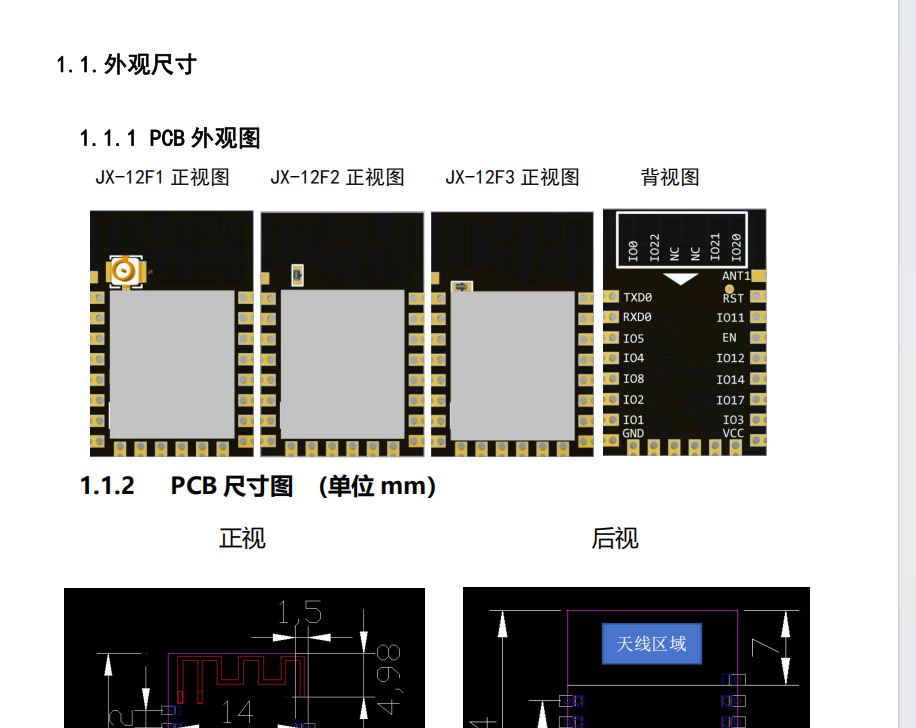

JX-12F系列的三个型号主要区别在于天线类型：

• JX-12F1：IPEX天线座版本，需要外接IPEX接口天线
• JX-12F2：板载天线版本，天线集成在PCB板上，无需外接
• JX-12F3：外置端口天线版本，提供标准天线接口

选择建议：

• 根据产品结构设计选择合适的天线类型
• JX-12F2适合对体积有要求的应用
• JX-12F1/JX-12F3适合需要外置天线的场景

注意事项：

• 三个型号的硬件规格和功能基本相同
• 仅天线配置不同，使用时请注意天线匹配

如何获取JX-12F的开发包和技术文档？¶

问题描述：

需要获取JX-12F模块的开发包、规格书、开发手册和平台协议文档。

解决方案：

开发资料获取方式：

1. 开发包下载：

   • 文件名：06、JX-12F开发包；版本2311151441(2).zip
   • 包含完整开发环境和示例代码

2. 技术文档：

   • JX-12F技术开发手册v1.0.pdf
   • 智能公元平台协议自定义v1.0.pdf

3. 获取渠道：

   • 联系技术支持获取最新版本
   • 官方下载页面
   • 产品规格书同步提供

注意事项：

• 开发包包含完整的开发资源
• 技术手册提供详细的硬件规格
• 协议文档说明平台通信接口
• 建议保留所有文档以备开发参考

哪些模块支持语音控制和WiFi/蓝牙控制功能？¶

问题描述：

需要了解哪些模块同时支持语音控制和网络连接功能（WiFi或蓝牙），以便实现语音联网控制方案。

解决方案：

支持语音+网络的模块型号：

1. SU-63T（语音+蓝牙）：

   • 语音功能：支持50条本地指令识别
   • 蓝牙功能：支持BLE 5.1、A2DP、HFP、SPP等协议
   • 特点：蓝牙双模设计，可同时进行语音识别和蓝牙通信
   • 应用：智能家电、需要蓝牙连接的设备

2. JX-12F（WiFi+BLE）：

   • WiFi功能：支持2.4GHz WiFi连接
   • 蓝牙功能：支持BLE 5.0低功耗蓝牙
   • 特点：WiFi+BLE二合一，PIN脚兼容ESP12F/ESP8266
   • 限制：不支持语音识别功能，仅作为网络模块

3. JX-A7T（在线语音+WiFi）：

   • 语音功能：支持离线+在线混合语音识别
   • WiFi功能：内置802.11b/g/n WiFi
   • 特点：支持云端AI大模型，功能最强大
   • 应用：智能音箱、需要AI对话的设备

组合方案建议：

如果单一模块无法满足需求，可采用组合方案：

1. 语音芯片 + WiFi模块组合：

   语音模块（SU-03T/CI-03T）+ WiFi模块（JX-12F/BL-62B）


   • 优势：功能独立，选型灵活
   • 实现：语音模块负责识别，WiFi模块负责联网
   • 通信：通过串口进行数据交换

SU32T命令词数量不够时的解决方案¶

问题描述：

SU32T在高噪声环境下识别效果优异，但150条命令词不能满足产品需求，需要在保持噪声性能的同时增加命令词数量。

解决方案：

双模块方案：

1. 方案概述：

   • 使用两个SU32T模块并联工作
   • 每个模块独立处理150条命令词
   • 通过合理分配实现300条总命令词

2. 硬件连接方式：

   SU32T模块A    SU32T模块B
   麦克风1 ←→ 麦克风1（并联）
   麦克风2 ←→ 麦克风2（并联）
   喇叭 ←→ 喇叭（并联）
   UART3 ←→ UART3（可并联，注意数据冲突）


3. 麦克风并联处理：

   • 两个模块的麦克风1并联
   • 两个模块的麦克风2并联
   • 实现共享拾音，保持双麦降噪效果

4. 命令词分配策略：

   • 模块A：150条命令词（常用功能）
   • 模块B：150条命令词（扩展功能）
   • 避免命令词重复，合理分配

5. 通信处理：

   • UART3可考虑并联（需要防冲突处理）
   • 或分别使用不同串口避免冲突
   • 两个模块的输出可协调工作

空间与成本考虑：

1. 空间需求：

   • 需要容纳两个SU32T模块
   • 麦克风和喇叭的并联布局
   • 总体积约为单个模块的2倍

使用两个SU32T模块需要4个咪头和2个喇叭，占用空间较大

SU32T仅支持150条命令词，无法满足需要更多词条的应用需求

两个SU32T模块的并联连接方案，通过电信号求和方式处理

1. 成本分析：

   • 两个SU32T模块成本较高
   • 相比CI33T单模块方案仍可能有优势
   • 需要权衡功能需求与预算

2. 设计建议：

   • 评估产品结构空间是否支持
   • 考虑供电和散热需求
   • 优化布局减少信号干扰

替代方案对比：

实施建议：

1. 优先测试双模块方案：先搭建原型验证可行性
2. 优化麦克风布局：确保并联后仍保持良好的降噪效果
3. 软件协调机制：设计合理的通信和冲突避免机制
4. 成本控制：批量生产时评估成本增加的可接受性

注意事项：

• 双模块方案增加了系统复杂度
• 需要考虑供电能力是否能支持两个模块
• 建议在实际使用环境中测试验证效果

• 如空间受限，可能需要重新设计产品结构

• 语音芯片 + 蓝牙模块组合：

  语音模块（SU-03T/CI-03T）+ 蓝牙模块


  • 优势：成本相对较低，实现简单
  • 应用：需要蓝牙连接的智能设备

选型建议：

1. 单芯片方案：

   • 需要语音+蓝牙：选择SU-63T
   • 需要语音+WiFi+AI：选择JX-A7T
   • 仅需要WiFi：选择JX-12F

2. 组合方案：

   • 成本敏感：SU-03T + JX-12F
   • 功能丰富：CI-03T + JX-12F
   • 低功耗需求：SU-23T + BLE模块

技术实现要点：

1. 硬件连接：

   • 串口通信：TX/RX交叉连接
   • 共地连接：确保共地
   • 电平匹配：确认电压电平兼容

2. 软件协议：

   • 定义简单的通信协议
   • 设置合理的数据格式
   • 考虑数据校验和重传机制

3. 电源管理：

   • 评估总功耗需求
   • 留足电源余量
   • 考虑待机和工作的功耗差异

注意事项：

• SU-63T的蓝牙和语音功能可同时工作
• JX-12F仅作为网络模块，不具备语音识别能力
• 组合方案需要额外的硬件成本和开发工作
• 选型时需要考虑产品定位和成本预算

哪款WiFi模块最稳定？¶

问题描述：

需要了解在现有的WiFi模块产品中，哪一款的稳定性最佳。

解决方案：

推荐型号：JX-12F

JX-12F是当前最稳定的WiFi模块，具有以下优势：

1. 技术特点：

• WiFi+BLE二合一设计
• PIN脚兼容ESP12F/ESP8266系列
• 支持2.4GHz WiFi连接
• 内置BLE 5.0低功耗蓝牙
• 主控芯片：JX-1001（32位RISC CPU）

2. 稳定性保障：

• 先进的PMU电源管理单元
• 支持多种低功耗模式
• 完善的异常处理机制
• 经过大量产品验证的成熟方案

3. 应用验证：

• 已在智能家居、IoT设备中广泛应用
• 支持零投入开发，降低开发风险
• 提供免费小程序生成服务
• 官方提供完整的技术支持

适用场景：

• 智能开关、插座、灯具控制
• 智能家电联网改造
• 传感器数据采集上报
• 工业物联网设备监控

注意事项：

• JX-12F仅作为网络模块，不具备语音识别功能
• 如需语音+WiFi组合，建议配合语音模块使用
• 开发时可参考官方技术文档和例程

JX-12F的EN使能管脚是否需要连接？¶

问题描述：

使用JX-12F模块时，不确定EN（Enable）使能管脚是否必须连接，以及如何处理该引脚。

解决方案：

EN引脚说明：

EN引脚是模块的使能控制引脚，用于控制模块的工作状态。

连接建议：

1. 可以不连接

   • EN引脚内部有上拉电阻
   • 不连接时模块默认使能
   • 适合简单应用场景

2. 建议连接

   • 虽然可以不接，但建议连接控制
   • 可实现电源管理和复位功能
   • 提高系统可靠性

使用方法：

• 高电平：模块正常工作
• 低电平：模块关闭/复位
• 可通过MCU GPIO控制此引脚

JX-12F的蓝牙信号名称是什么？联网时需要使用吗？¶

问题描述：

需要了解JX-12F模块的蓝牙信号名称，以及在联网配置时是否需要使用该蓝牙名称。

解决方案：

蓝牙功能说明：

JX-12F的蓝牙主要用于配网功能，不是用于数据传输。

主要用途：

1. WiFi配网

   • 通过蓝牙快速配置WiFi连接
   • 手机APP通过蓝牙发送WiFi信息
   • 模块接收后自动连接WiFi

2. 设备发现

   • 在配网模式下可被蓝牙设备发现
   • 信号名称通常为"JX-12F_xxxx"格式
   • xxxx为模块MAC地址后四位

联网使用说明：

1. 配网阶段

   • 需要使用蓝牙功能
   • 打开手机蓝牙搜索设备
   • 使用专用APP或小程序配网

2. 正常工作

   • 连接WiFi后蓝牙不再需要
   • 数据通过WiFi传输
   • 蓝牙可关闭以节省功耗

注意事项：

• JX-12F主要用于WiFi联网，蓝牙仅配网使用
• 配网成功后不再需要蓝牙连接
• 蓝牙信号名称可能因批次略有不同
• 具体配网步骤参考官方文档

JX-12F是否支持随机数输出功能？¶

问题描述：

询问JX-12F模块是否支持输出范围可调的随机数，例如触发一次输出5至80之间的随机数，并支持通过串口输出数字字符。

解决方案：

JX-12F模块目前不支持随机数输出功能。

功能限制说明：

• JX-12F主要作为WiFi+BLE网络模块使用
• 不内置随机数生成功能
• 无法直接配置范围可调的随机输出

替代方案：

1. 外部MCU实现：

   • 使用外部单片机生成随机数
   • JX-12F负责网络通信和数据传输
   • 通过串口将随机数发送给JX-12F

2. 实现方式：

   外部MCU（如Arduino/STM32）→生成随机数（5-80范围）
                                   ↓串口通信
   JX-12F模块←接收随机数→网络发送


3. 程序示例：

   • MCU端：使用rand()函数或读取ADC噪声作为随机种子
   • 生成指定范围的随机数
   • 通过串口发送给JX-12F
   • JX-12F接收到后通过网络传输

注意事项：

• JX-12F仅作为网络传输模块使用
• 随机数生成需要外部处理器完成
• 串口通信需要确保波特率等参数匹配
• 可考虑使用时间戳或ADC读数增加随机性
