SU-23T 模块选型 FAQ¶
本页用于整理 SU-23T 相关的模块选型问题。
哪些是功耗最低的语音模块型号？¶
问题描述：
需要了解当前功耗最低的语音模块型号，以便为电池供电产品选择合适的解决方案。
解决方案：
超低功耗型号推荐：
| 型号 | 待机电流 | 工作电流 | 供电电压 | 适用场景 |
|---|---|---|---|---|
| SU-23T | ~1mA | ~3mA | 2.2-3.6V | 可穿戴设备、便携产品 |
| SU-21T | ~1-2mA | ~10mA | 1.8-3.6V | 超低功耗应用 |
| SU-22T | ~2mA | ~20mA | 3.0-3.6V | 便携设备（内置功放） |
功耗特性对比：
-
SU-23T（最低功耗）：
- 待机功耗：约800μA（亚毫瓦级）
- 工作功耗：约2.7mA（不含功放）
- 支持两节干电池供电
- 内置0.62W功放
-
SU-21T（超低电压）：
- 待机功耗：<1mA
- 支持1.8-3.6V超宽电压范围
- 无内置功放，最低功耗设计
- 适合穿戴设备
-
SU-22T（均衡功耗）：
- 待机功耗：~2mA
- 内置1W功放
- 3.0-3.6V供电
- 适合需要音频播放的便携设备
技术特点：
- 超低功耗工艺：采用专门低功耗制程
- 多级启动模式：智能功耗管理
- NPU架构：语音识别专用处理单元
- 电池寿命：SU-23T可待机数月之久
选型建议：
- 极致低功耗需求：选择SU-23T
- 超低电压需求：选择SU-21T
- 需要功放输出：选择SU-22T
- 其他型号功耗：SU-20T（~20mA）、SU-32T（~50mA）
注意事项：
- SU-23T和SU-21T严禁5V供电，只能使用3.3V
- 低功耗型号在功能上相对简化
- 电池寿命计算需考虑实际工作电流
- 建议实测功耗数据作为设计依据
SU-23T与SU-03T的主要区别是什么？¶
- 功耗特性：SU-23T为亚毫瓦级超低功耗，SU-03T功耗较高
- 供电方式：SU-23T支持两节干电池供电，SU-03T需要锂电池供电
- 适用场景：SU-23T适合电池供电设备，SU-03T适合市电供电设备
- 成本考量：如需要ADC功能，可能需要外接单片机，增加成本
ADC功能实现方案¶
SU-23T的IO口不支持ADC采样模式，如需ADC功能：
- 方案一：外接带ADC的单片机
- 方案二：选择其他支持ADC功能的芯片型号
- 开发要求：ADC功能都需要自行写代码开发
SU-23T的最低待机功耗能达到多少？¶
问题描述：
在去除功放芯片、3.3V供电条件下，实际测试待机电流约为3.6mA，希望了解芯片在休眠状态下的最小功耗是否能达到50μA。
解决方案：
根据技术规格和实际测试，SU-23T的功耗表现如下：
- 标称待机电流：1mA（3.3V输入条件下典型值）
- 实测待机电流：3.3-3.6mA（去除功放芯片后）
- 深度休眠功耗：约800μA（模块自动进入深度休眠后）
功耗特性说明：
- SU-23T采用超低功耗制程工艺，在语音识别模组中属于较低功耗
- 模组支持多级启动模式，静默一段时间后会自动进入深度休眠
- 即使在深度休眠模式下，仍可通过唤醒词正常唤醒
注意事项：
- SU-23T作为纯离线语音识别模组，需要持续监听唤醒词，因此功耗无法做到像普通MCU那样的μA级
- 50μA的功耗水平对于需要持续监听的语音识别模组来说难以实现
- 如果应用对功耗有极端要求，建议考虑其他唤醒方式或使用分时唤醒方案
单火开关应用如何选择低功耗语音模块？¶
问题描述：
需要在单火开关应用中选型待机功耗低于1mA的低功耗语音模组，以解决因功耗过高导致的灯闪烁问题。
解决方案：
推荐型号：SU-23T系列
-
功耗特性：
- 深度休眠状态：约800μA（0.8mA）
- 唤醒状态：约2mA
- 平均功耗：约1mA（不使用扬声器的情况下）
-
适用场景：
- 单火开关等低功耗应用
- 电池供电设备
- 对功耗敏感的场景
功耗优化措施：
- 不使用扬声器：移除功放和扬声器可降低功耗
- 不使用运放：简化音频输出电路
- 深度休眠模式：支持在休眠状态下保持语音唤醒功能

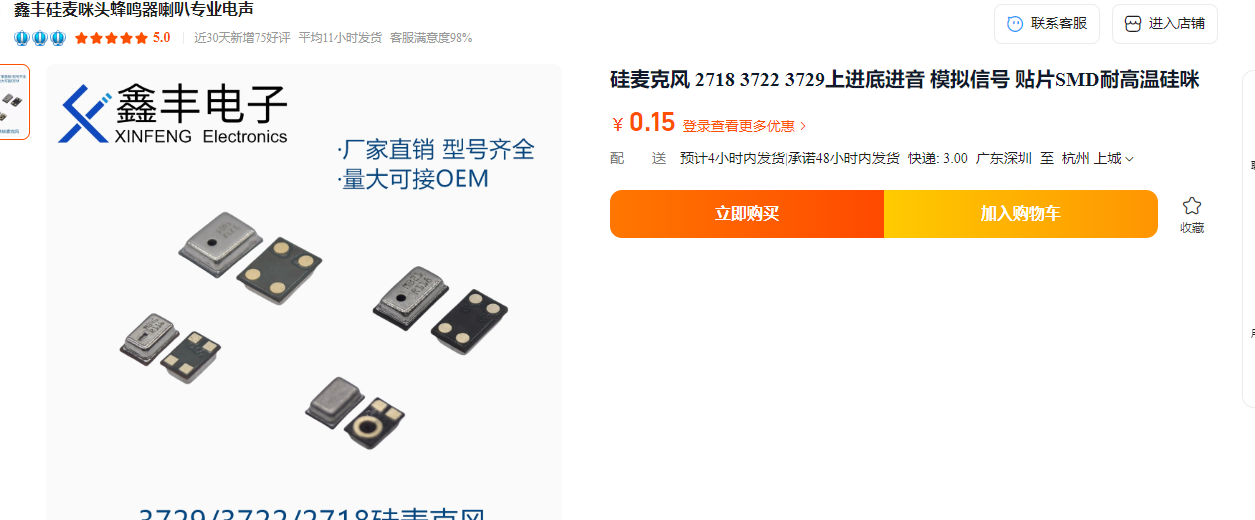

硅麦克风兼容性：
- 电路兼容：硅麦克风（MEMS麦克风）可以直接使用
- 功耗影响：硅麦克风本身功耗较低，对整体功耗影响不大
- 效果差异：可能与传统麦克风略有差异，需要实测
配置建议：
- 使用深度休眠功能
- 移除不必要的功放电路
- 使用IO口直接输出控制信号
- 实际测试功耗满足要求后再批量生产
注意事项：
- 深度休眠状态仍可响应语音唤醒
- 不使用串口输入触发时，可直接使用深度休眠
- 需要实测验证在具体应用中的功耗表现
如何根据待机电流识别语音模块型号？¶
问题描述：
某离线语音模块待机电流仅为0.25mA，需要根据该功耗特性识别可能使用的芯片型号。
解决方案：
-
功耗特性分析：
- 0.25mA（250μA）属于较低的待机电流
- 不同型号的待机电流存在差异
- 功耗与芯片设计和功能配置相关
-
常见型号待机电流对比：
| 型号 | 典型待机电流 | 深度休眠电流 | 说明 |
|---|---|---|---|
| CI-03T系列 | 1-5mA | 可达0.5mA以下 | 标准功耗 |
| SU-03T系列 | 0.5-2mA | 可达0.3mA以下 | 低功耗设计 |
| SU-23T | 0.3-1mA | 可能达到0.25mA | 超低功耗 |
| 其他定制型号 | 各不相同 | 需要具体测试 | 取决于配置 |
-
识别方法：
-
实测验证：
- 在不同工作模式下测试电流
- 测试深度休眠模式的功耗
- 记录唤醒时的电流峰值
-
功能分析：
- 检查支持的命令词数量
- 确认是否支持深度休眠
- 观察唤醒响应时间
-
对比推断：
- SU-23T等新型号通常功耗更低
- 定制版本可能有特殊优化
- 固件版本也会影响功耗
-
-
进一步确认：
- 查看模块上的其他标识
- 测试各引脚功能定义
- 尝试不同固件的兼容性
注意事项：
- 待机电流会因配置不同而变化
- 测量时要确保模块处于休眠状态
- 环境温度和电压也会影响功耗
- 0.25mA可能是深度休眠模式下的数值
