CI-96Z 平台与固件 FAQ¶
本页用于整理 CI-96Z 相关的平台与固件问题。
CI-96Z如何通过语音指令发送串口数据包？¶
问题描述：
需要实现当识别到"开灯"或"关灯"等语音指令时，通过串口发送固定的数据包，供其他单片机解析并控制外设。
解决方案：
1. 配置串口引脚
-
Pin脚配置：
- 在平台进入Pin脚配置页面
- 选择两个GPIO引脚配置为UART功能
- 例如：PA15配置为UART1_TX，PA16配置为UART1_RX
-
串口参数设置：
- 波特率：9600（或根据需求调整）
- 数据位：8
- 停止位：1
- 校验位：无
2. 配置语音指令和串口输出
-
添加"开灯"命令：
- 命令词：设置"开灯"
- 添加控制动作：端口输出
- 控制类型：UART1_TX
- 动作：发送
- 参数：设置开灯数据包（如 AA BB 01 00 CC DD）
-
添加"关灯"命令：
- 命令词：设置"关灯"
- 添加控制动作：端口输出
- 控制类型：UART1_TX
- 动作：发送
- 参数：设置关灯数据包（如 AA BB 00 00 CC DD）
3. 数据包格式设计
4. 单片机端解析示例
// 单片机接收解析代码
void parse_uart_data() {
if (uart_buffer[0] == 0xAA && uart_buffer[1] == 0xBB) {
switch(uart_buffer[2]) {
case 0x01: // 开灯命令
turn_on_light();
break;
case 0x00: // 关灯命令
turn_off_light();
break;
}
}
}
注意事项：
- 串口引脚配置后需重新烧录固件
- 数据包格式要与接收端约定一致
- 建议使用十六进制格式发送数据
- 可根据需要添加更多命令和数据
- 测试时使用串口调试助手验证输出
CI-96Z自学习功能开启后固件生成超大如何解决？¶
问题描述：
在开启自学习功能后，仅添加三条语音词条就会提示固件生成超大，导致无法正常生成固件。
解决方案：

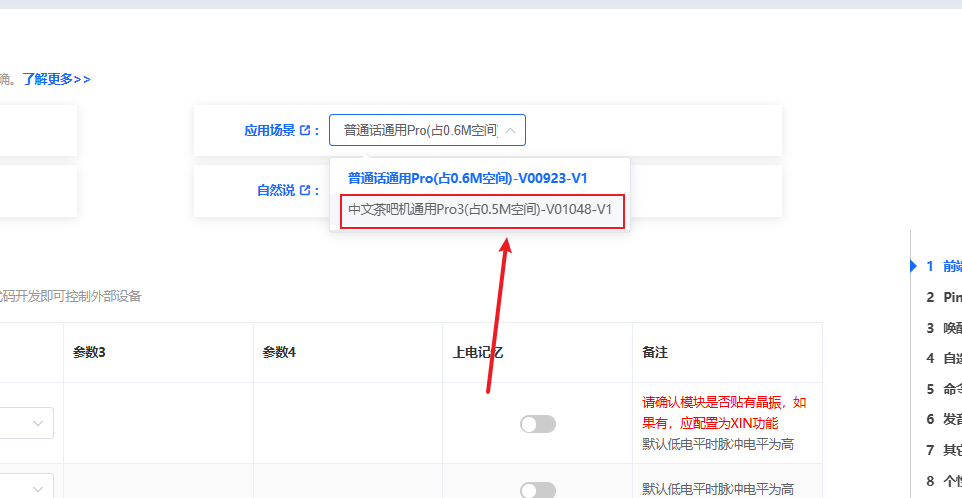

1. 选择更小的模型
- 在固件生成平台的模型选择界面，选择占用空间更小的模型
- 推荐使用"中文茶吧机通用Pro3(占0.5M空间)-V01048-V1"或类似小容量模型
- 该模型相比通用Pro模型可节省约0.1M空间

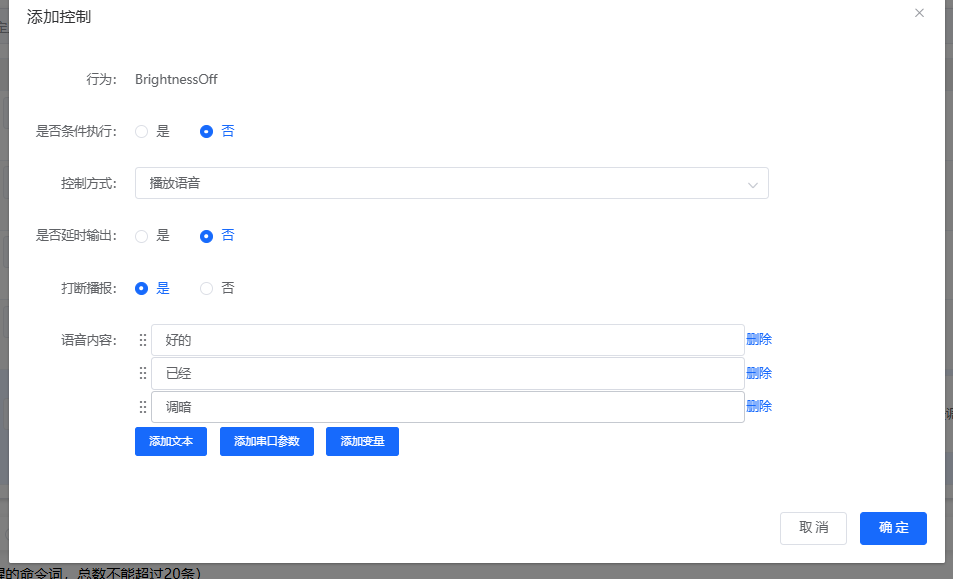

2. 使用组合播报功能
当需要播报多个词语时，使用组合播报可以节省固件空间：
- 进入"添加控制"配置界面
- 设置行为：选择需要触发的动作
- 控制方式：选择"播报"
- 在播报内容中添加多个语音内容（如"好的"、"已经"、"调暗"）
- 可选择是否延时输出和打断播报设置
注意事项：
- 开启自学习功能会显著增加固件大小，建议尽量使用小模型
- 组合播报可以将多个短词语合并为一个播报动作，有效节省空间
- 如仍提示固件超大，考虑减少词条数量或关闭部分高级功能
- 选择模型时要根据实际应用场景，在功能和空间占用间找到平衡
- 开通学习功能后可能出现"生成失败，可能是配置原因，请检查配置"的错误提示
- 状态检查：在固件管理平台中确认SDK状态为"已生成"，若固件状态显示"生成失败"则需要排查配置冲突
CI-96Z62应选择哪个产品系列？¶
问题描述：
使用串口升级工具时，CI-96Z62芯片在"其他产品"中可以选择，但不确定"系列"选项应选择哪个。
解决方案：
正确选择：
- 产品类型：其他产品 → CI-96Z62
- 系列选择：CI13LC系列

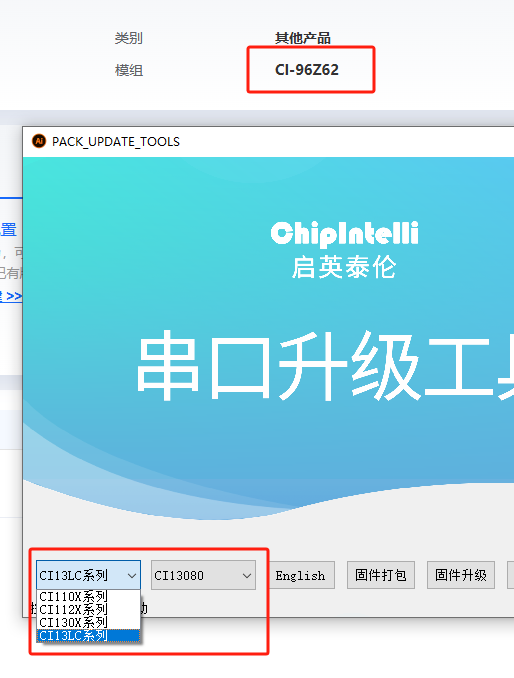

串口升级工具中CI-96Z62的正确选择
选择依据：
- CI-96Z62 属于 CI13LC 系列产品
- 该系列基于 CI1303 芯片平台
- 支持离线语音识别功能
- 适用于需要高性能语音处理的应用
注意事项：
- 选择错误的系列可能导致固件不兼容
- 确认芯片型号后再进行固件升级
- 如不确定可查看芯片表面丝印
- 建议保留原固件作为备份
如何确认金手指语音模块的型号？¶
问题描述：
收到金手指语音模块后，需要确认是否为C1系列以及具体型号信息。
解决方案：
1. 标签信息识别
- 查看产品标签上的完整信息
- 确认"金手指语音模块-无小程序"标识
- 核对规格型号CI-96Z61
2. 型号对应关系
- CI-96Z61对应C1系列
- 基于CI13161芯片
- 无小程序功能版本
3. 订单管理
- 根据实际需求调整订单数量
- 可优先使用现有库存
- 后续按需安排生产
注意事项：
- 金手指模块需注意焊接工艺
- 确认与现有方案的兼容性
- 保留标签信息便于追溯
- 如有疑问及时与供应商确认
CI-96Z蓝牙广播5分钟后自动隐藏功能如何配置？¶
问题描述：
模块开机后5分钟内可被搜索连接，但5分钟后广播自动隐藏，防止他人随意连接。需要了解该功能的具体实现机制。
技术原理：
1. 广播隐藏机制
- 初始阶段（0-5分钟）：模块正常广播，可被小程序搜索和连接
- 检查阶段（5分钟节点）：模块检查当前连接状态
- 隐藏条件：只有在断开连接状态下才会隐藏广播
- 持续检查：如果5分钟时仍处于连接状态，每10秒检查一次直至断开
2. 实现逻辑
// 伪代码示例
void broadcast_hide_check() {
if (system_time >= 5_minutes) {
if (is_connected()) {
// 连接状态下，每10秒检查一次
set_timer(10_seconds, broadcast_hide_check);
} else {
// 断开连接，立即隐藏广播
hide_broadcast();
}
}
}
3. 应用场景
- 防止他人随意扫描和连接设备
- 保护设备安全，避免未授权访问
- 仅在需要配对时允许被发现
- 隐藏后仍可通过遥控器正常使用
注意事项：
- 广播隐藏仅影响小程序搜索功能
- 隐藏后遥控器仍可正常使用
- 重新上电后会重置5分钟计时
- 小程序连接状态下不会触发隐藏
CI-96Z葡萄牙语识别效果差如何优化？¶
问题描述：
CI-96Z61/CI-96Z62的葡萄牙语识别效果明显差于SU-03T，需要了解优化方案和成本。
技术对比：
| 型号 | 葡萄牙语识别效果 | 说明 |
|---|---|---|
| SU-03T | 最好 | 支持中英文，识别率高 |
| CI-96Z62 | 较好 | 优于CI-96Z61 |
| CI-96Z61 | 较差 | 不推荐用于葡萄牙语 |
优化方案：
1. 重新训练模型
- 训练方式：使用客户提供的高质量音频样本
- 样本要求：每条命令词至少50条真人录音
- 训练周期：约3-4周
- 优化方向：针对易混淆词组进行调整
2. 成本说明
- 小语种训练费用：具体费用请联系官方客服评估
- 包含内容：语料收集、清洗、训练、测试
- 费用政策：如涉及优惠政策或商务条款，请联系官方客服确认
3. 替代方案
- 如果预算有限，可降低识别要求
- 针对特定命令词进行优化（如二选一）
- 调整命令词，避免音节相似的情况
CI-96Z如何区分1M和2M内存版本？¶
问题描述：
CI-86Z系列芯片有1M和2M两种内存版本，需要准确区分以避免使用错误的固件。
识别方法：
1. 查看芯片丝印
- 1M版本：丝印标记为 "13161"
- 2M版本：丝印标记为 "13162"
- 查看方式：使用强光手电筒照射芯片表面
2. 识别位置
3. 应用差异
- 1M版本：适用于基础功能，固件较小
- 2M版本：支持更多功能，可存储更大模型
- 固件兼容性：两个版本的固件不通用
注意事项：
- 采购时需明确内存容量要求
- 丝印较难查看，建议在良好光线下观察
- 烧录前务必确认芯片版本和固件匹配
- 保存芯片包装上的标识信息便于区分
CI-96Z串口通信配置及调试方法¶
问题描述：
连接串口调试工具时出现通信异常，或某些CH340模块无法正常连接，需要了解正确的配置方法。
通信参数：
1. 标准配置
- 波特率：115200
- 数据位：8
- 停止位：1
- 校验位：无
- 流控：无
2. 硬件连接
3. CH340兼容性问题
问题描述： 某些CH340 USB转串口模块在开漏模式下无法正常通信
解决方案：
- 将串口配置改为推挽模式（Push-Pull）
- 更换支持开漏模式的CH340模块
- 使用其他品牌的USB转串口模块
4. 常见问题排查
- 无通信：检查TX/RX是否交叉连接
- 乱码：确认波特率设置正确
- 连接失败：尝试更换USB端口或数据线
- 驱动问题：安装正确的CH340驱动程序
调试技巧：
- 使用串口助手发送 "AT" 测试通信
- 观察55 AA帧头是否正确接收
- 检查数据帧格式是否符合协议要求
- 使用示波器测量信号电平是否正常
CI-96Z遥控器配对与使用说明¶
问题描述：
需要了解CI-96Z的蓝牙遥控器配对机制、码存储位置以及使用注意事项。
配对机制：
1. 配对方法
- 操作步骤：同时按住遥控器的K1+K2或K9+K10键
- 配对模式：遥控器进入配对状态，等待设备响应
- 绑定确认：设备识别后完成配对绑定
2. 码存储位置
- 存储位置：配对码存储在遥控器中，非接收器
- 码丢失风险：设计良好，基本不会出现码丢失
- 多设备支持：可支持一控多功能
3. 工作模式
- 广播模式：未配对时，可控制所有同类型接收器
- 配对模式：配对后，只能控制绑定的特定设备
- 清码操作：重新配对时会覆盖之前的码
兼容性说明：
- 跨型号兼容：遥控器程序需要更新以支持不同型号
- 协议差异：CI-86Z与CS=4c53a149使用不同数据格式
- 开发成本：具体费用请联系官方客服评估
应用场景：
- 单一遥控器控制多个设备（广播模式）
- 专属遥控器防误操作（配对模式）
- 替代传统2.4G遥控方案
注意事项：
- 配对无需接收器特殊操作
- 更换遥控器时注意兼容性
- 保留配对操作说明便于用户使用
CI-96Z LED指示灯异常问题处理¶
问题描述：
遥控器LED指示灯在某些情况下不亮或闪烁异常，需要了解原因和解决方法。
问题分析：
1. 深度睡眠影响
- 现象：长时间未使用后LED不响应
- 原因：进入深度睡眠，寄存器配置丢失
- 影响：LED驱动配置被清除
2. 电源管理
- 正常状态：LED正输出（高电平驱动）
- 异常状态：配置丢失导致无法驱动
- 唤醒机制：按键触发应能唤醒LED
解决方案：
1. 软件优化
// 唤醒后重新初始化LED配置
void wake_up_handler() {
if (is_deep_sleep_wake()) {
// 重新初始化LED配置
init_led_gpio();
// 恢复之前的工作状态
restore_working_state();
}
}
2. 硬件检查
- 测量LED引脚电压（正常2.4V）
- 检查LED限流电阻值
- 确认LED极性连接正确
3. 改进建议
- 增加强制唤醒机制
- 优化睡眠唤醒逻辑
- 添加LED状态指示功能
预防措施：
- 定期使用遥控器保持活跃
- 避免长时间闲置
- 选择带状态指示的遥控器
CI-96Z MCode协议限制及注意事项¶
问题描述：
在使用MCode确定设备功能时，发现M值存在位数限制，需要了解其限制和正确使用方法。
技术限制：
1. MCode位数限制
- 总位数：4位（bit）
- 数值范围：0-7（十进制）
- 超限问题：不能存储大于7的数值
2. 功能映射
3. 存储要求
- 掉电记忆：M值需要支持断电后保存
- 上电读取：重启后自动读取保存的M值
- 动态切换：支持运行时修改M值
应用场景：
- 产品线管理：不同型号使用不同M值
- 功能选择：根据M值显示对应UI界面
- 版本控制：区分基础版和完整版
注意事项：
- 设计时预留充足的M值空间
- 避免在协议中使用超过7的数值
- 考虑M值与功能的映射关系清晰性
- 保存M值配置文档便于维护
CI-96Z语音响应延时优化方案¶
问题描述：
在童锁模式下，语音响应出现"好现在是童锁模式"重复播报，需要优化响应延时避免播报重叠。
问题分析：
1. 播报重叠原因
- 中断机制：新指令打断正在播报的语音
- 缓冲问题：播报缓冲区未及时清空
- 时序问题：延时设置不当导致播报重叠
2. 影响场景
- 童锁模式切换
- 快速连续指令
- 多段语音组合播报
优化方案：
1. 增加播报延时
// 语音播报前增加延时
void play_voice_response(char* text) {
if (is_child_lock_mode()) {
// 童锁模式增加100ms延时
delay_ms(100);
}
start_voice_playback(text);
}
2. 播报状态管理
- 检查当前播报状态
- 等待播报完成再执行新指令
- 实现播报队列机制
3. 配置参数
- 基础延时：50ms（标准模式）
- 童锁延时：100ms（安全模式）
- 最大延时：200ms（防止过长等待）
实施建议：
- 在语音识别处理逻辑中加入延时判断
- 测试不同延时值的效果
- 记录最佳的延时参数
- 在固件版本说明中记录配置
效果评估：
- 播报清晰度提升
- 减少语音重叠现象
- 改善用户体验
CI-96Z与MCU串口通信中的多设备数据冲突如何解决？¶
问题描述：
在智能沙发控制系统应用中，两个MCU同时向一个串口发送数据时，出现数据冲突导致蓝牙通信异常、小程序界面显示错误等问题。
问题分析：
1. 数据冲突现象
- 蓝牙数据上不去，导致界面显示异常
- 偶发性问题：10次操作中有3次出错
- 错误会持续，直到重新搜索连接设备
2. 数据格式分析
通信协议采用十六进制格式：
- 帧头：82 01 01
- 数据位：00 XX（状态/控制信息）
- 播报结束标志：04 FF（播报完成后发送）
解决方案：
1. 建立数据同步机制
// MCU数据发送同步伪代码
void uart_send_data_sync(uint8_t *data, uint16_t len) {
// 1. 检查总线是否空闲
while (uart_is_busy()) {
delay_ms(1);
}
// 2. 获取发送权限
if (acquire_uart_lock()) {
// 3. 发送数据
uart_send(data, len);
// 4. 等待发送完成
while (!uart_send_complete());
// 5. 释放发送权限
release_uart_lock();
}
}
2. 优化通信协议
// 带序号的数据包格式
typedef struct {
uint8_t header[3]; // 82 01 01 固定帧头
uint8_t sequence; // 序列号（0-255循环）
uint8_t device_id; // 设备ID（区分不同MCU）
uint8_t command; // 命令字
uint8_t data; // 数据
uint8_t checksum; // 校验和
} uart_packet_t;
3. 数据缓冲策略
- 单MCU发送时限制处理前5个字节
- 丢弃多余数据避免解析错误
- 使用FIFO缓冲区管理数据流
4. 播报机制优化
- 主动播报：命令词触发，无需MCU反馈
- 被动播报：收到MCU数据后播报
- 04 FF处理：播报完成后发送的结束标志
实施建议：
- 硬件层面：考虑使用双串口模块，每个MCU独立通信
- 软件层面：实现数据仲裁机制，避免冲突
- 协议层面：增加设备标识和序列号
- 测试验证：充分测试并发场景
注意事项：
- 两个MCU往一个串口发数据必须做好同步机制
- 测试时要用串口助手验证数据格式
- 考虑使用硬件流控（RTS/CTS）避免数据丢失
CI-96Z固件生成速度慢怎么办？¶
问题描述：
在使用智能公元平台生成固件时，系统响应缓慢，有时一天都无法完成一个固件的生成，影响开发进度。
原因分析：
1. 服务器负载大
- SU系列产品使用人数增加
- 固件生成需要排队等待
- 服务器资源紧张
2. 固件复杂度
- 功能配置复杂导致生成时间延长
- 模型大小影响编译速度
- 自学习功能增加处理时间
优化建议：
1. 错峰生成
- 选择非高峰时段生成固件（如凌晨2-6点）
- 避开工作日的高峰期
- 提前安排好生成计划
2. 简化配置
- 暂时关闭不必要的功能
- 使用较小的模型
- 减少词条数量
3. 批量生成
- 一次生成多个需要的版本
- 保存常用配置模板
- 预先生成测试版本
4. 联系技术支持
- 持续超过2小时未完成可联系客服
- 反馈具体问题获得优先处理
- 了解服务器维护计划
临时解决方案：
- 使用本地备份的固件进行测试
- 先用简化版本验证功能
- 考虑使用离线开发工具
