SU-20T 平台与固件 FAQ¶

本页用于整理 SU-20T 相关的平台与固件问题。

功放使能引脚是否可以在平台上配置？¶

问题描述：

希望了解是否可以通过平台配置功放使能引脚，以及如何通过唤醒控制功放工作状态。

解决方案：

1. 功放使能引脚说明

功放使能引脚是特殊功能引脚，具有以下限制：

• 引脚19（DEFAULT_P01）被设计为功放使能脚
• 修改该配置会影响播放功能

• 不同型号的静音电平可能不同：

  • SU-23T：低电平静音
  • SU-20T/SU-22T：高电平静音

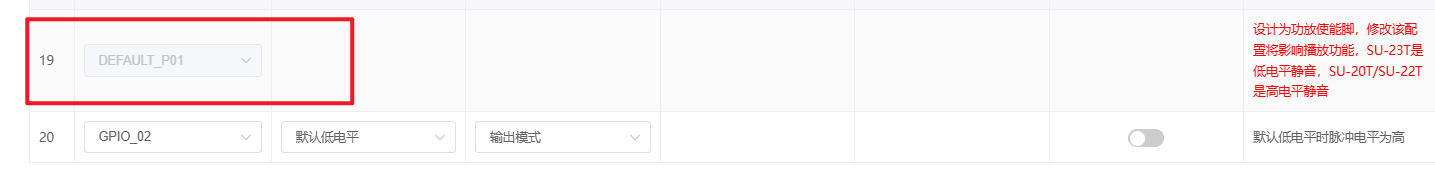

GPIO配置界面显示功放使能脚的红色提示信息

2. 替代方案

如果需要通过唤醒控制功放开关：

• 使用其他可配置的GPIO引脚控制功放
• 在唤醒事件中设置相应引脚的电平状态
• 退出唤醒时恢复相反的电平状态

3. 烧录接口注意

• 引脚12和13是默认固件烧录引脚
• 烧录程序时使用这两个引脚
• 避免将关键功能连接到烧录引脚

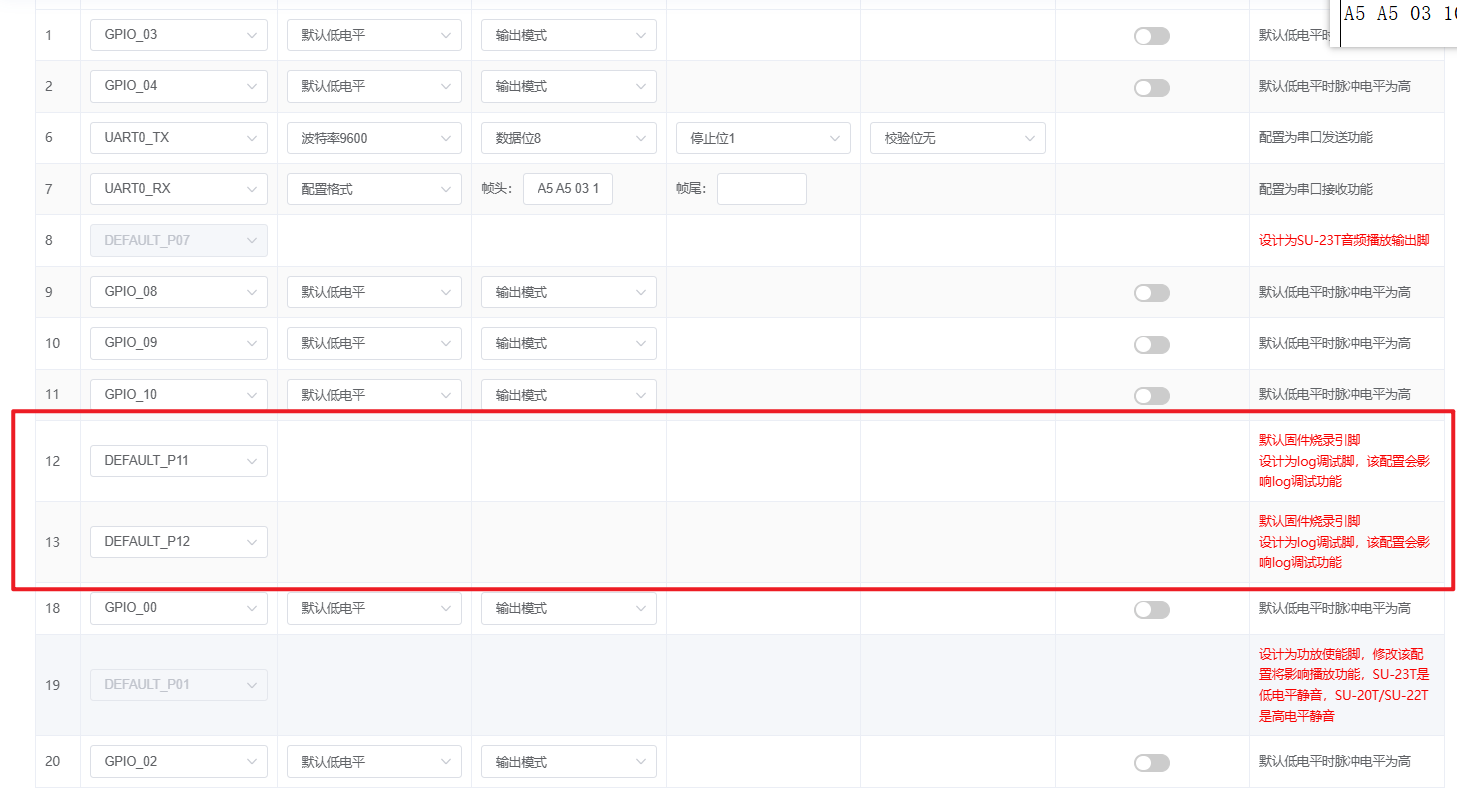

GPIO配置界面标识的默认烧录引脚

注意事项：

• 功放使能引脚的配置直接影响音频输出
• 设计时需考虑不同型号的电平逻辑
• 保留烧录引脚用于固件更新
• 建议使用专用功放控制电路
