SU-21T 平台与固件 FAQ¶

本页用于整理 SU-21T 相关的平台与固件问题。

如何获取SU-21T的开发资料？¶

问题描述：

需要获取SU-21T语音模块的完整开发资料，包括开发包、烧录工具、规格书等。

解决方案：

SU-21T的官方开发资料可通过以下方式获取：

• 官方文档首页：访问SU-21T官方文档获取最新资料

• 开发包下载：

  • 最新版本开发包 V2.1.0：下载链接
  • 包含SDK、示例代码、配置工具等完整开发环境

• 必备工具：

  • 烧录软件：下载
  • CH340驱动（USB转串口）：下载
  • 串口调试工具：下载

• 硬件设计资料：

  • 规格书：下载
  • 原理图：下载
  • 产品结构声学规范：下载
  • 喇叭和咪头选型指南：下载

注意事项：

• 开发包包含完整的示例工程和教程，建议首次使用时仔细阅读
• 烧录前请先安装CH340驱动，否则无法识别串口设备
• 所有资料均可在官方文档页面找到最新版本

SU-21T是否支持音频输出功能？¶

问题描述：

询问SU-21T的音频输出是否可以通过串口RX0/TX0实现，以及该型号是否支持音频输出功能。

解决方案：

1. 音频输出能力确认

SU-21T不支持内置功放和音频输出：

• 不支持内置功放：SU-21T没有内置功放功能
• 不能直接接喇叭：单模块无法实现喇叭输出
• 仅支持语音识别：专注于语音识别功能

2. 串口功能说明

RX0/TX0是串口通信引脚：

• RX0/IO5：串口接收引脚
• TX0/IO6：串口发送引脚
• 用途：用于与主控MCU通信
• 不支持音频：不能传输音频信号

3. 音频输出方案

如果需要音频输出功能：

• 选择SU-23T：支持内置功放，可直接接喇叭
• 使用外接功放：通过I2S或PWM音频外接功放电路
• 串口控制：通过串口控制外部音频播放设备

型号对比：

注意事项：

• SU-21T专注于语音识别，不包含音频输出功能
• 如需语音播报，请选择支持功放的型号
• 串口仅用于数据通信，不能传输模拟音频

SU-21T是否支持环境噪声检测功能？¶

问题描述：

需要确认SU-21T模块是否支持检测当前环境噪声大小的功能，包括检测环境噪声分贝值和调节输出音量。

解决方案：

SU-21T模块不支持环境噪声检测功能：

1. 功能限制：

   • SU-21T仅支持调节输出音量大小
   • 不具备环境噪声检测能力
   • 无法获取环境噪声的分贝值
   • 不能检测当前环境音量

2. 技术原因：

   • 硬件设计未集成噪声检测传感器
   • 固件算法不支持噪声分析
   • 模块专注于语音识别功能
   • 没有环境音频采集和处理电路

3. 功能边界：

   • 支持功能：语音识别、命令词触发、音量调节
   • 不支持功能：环境噪声检测、音频录制、声级测量
   • 设计定位：纯离线语音识别，非环境监测设备

替代方案：

1. 外接噪声传感器：

   • 使用专用噪声传感器模块（如MAX4466、LMV324等方案）
   • 通过串口或IO口与SU-21T连接
   • 实现环境噪声检测和自适应音量调节

2. 使用其他模块：

   • 如需噪声检测功能
   • 可选择支持此功能的专用模块
   • 或使用带环境传感器的MCU方案

3. 分立方案设计：

   噪声传感器模块 → MCU处理 → SU-21T语音识别
                               ↓
                           自适应音量控制


应用场景说明：

• 适合场景：固定音量的语音控制应用
• 不适合场景：需要根据环境噪声自动调节的应用
• 典型应用：穿戴设备、手持设备、固定环境的语音控制

注意事项：

• SU-21T是纯离线语音识别模块
• 不支持环境监测类功能
• 如需复合功能，建议多模块组合使用
• 设计时需明确功能边界，避免功能期望不符

SU-21T烧录串口设置为普通串口后还能烧录吗？¶

问题描述：

需要确认SU-21T的烧录串口（DEFAULT_P11和DEFAULT_P12）在平台设置为普通串口后，是否仍具有烧录功能。

解决方案：

1. 烧录功能确认

• 烧录串口设置为普通串口后仍具有烧录功能
• 烧录功能是硬件级别，不受软件配置影响
• 只是无法查看调试日志了

2. 引脚功能说明

• DEFAULT_P11（GPIO_11）：默认固件烧录引脚
• DEFAULT_P12（GPIO_12）：默认固件烧录引脚
• 设计为log调试脚，修改配置会影响日志查看

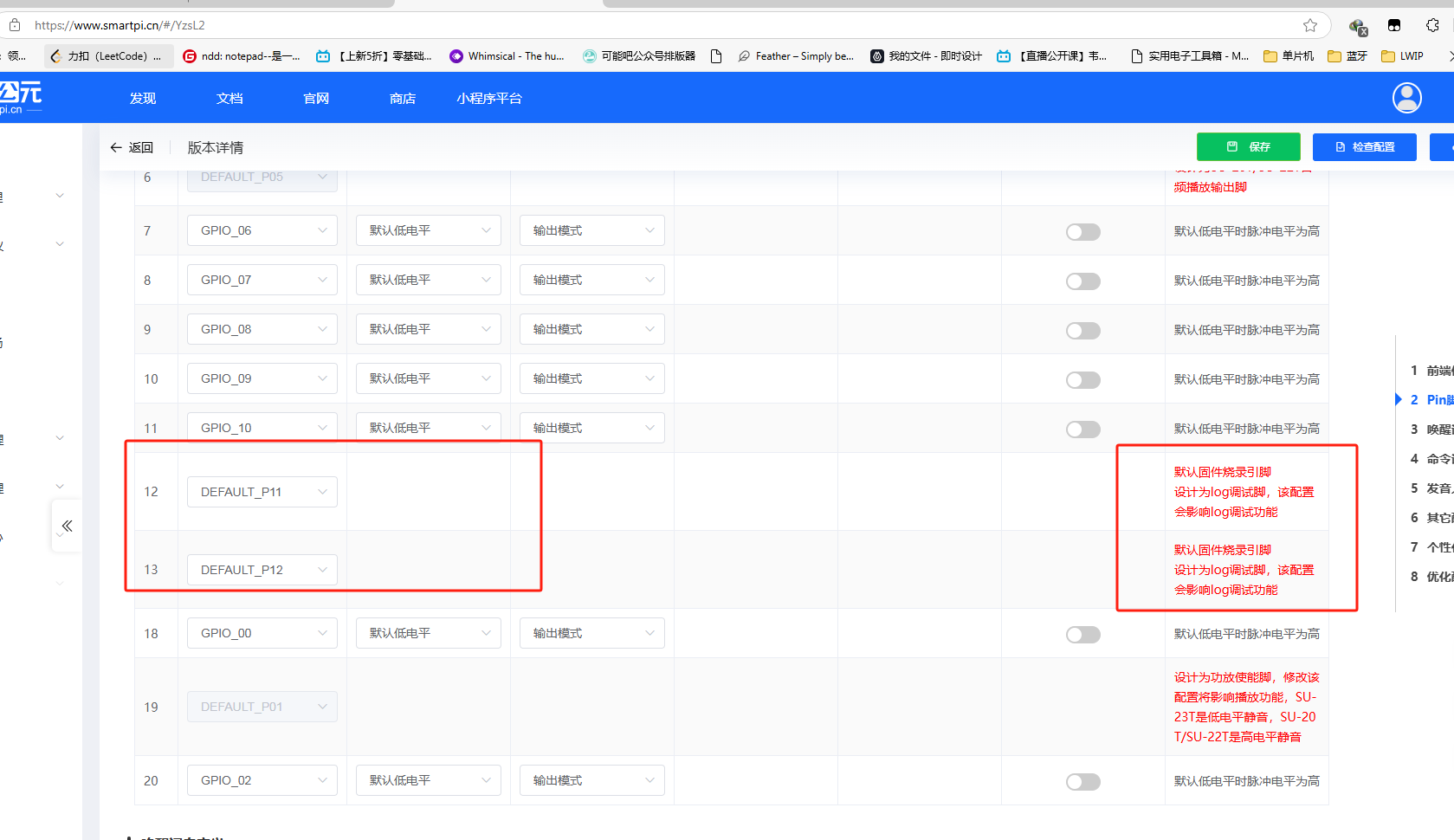

红色标注显示DEFAULT_P11和DEFAULT_P12为烧录引脚

3. 使用建议

• 如需向单片机发送串口数据：

  • 建议使用其他串口接口（如RX0/TX0）
  • 保留烧录串口用于固件更新和调试

  • 如已修改为普通串口：

  • 烧录功能依然可用

  • 无法通过串口查看调试信息
  • 需要通过其他方式排查问题

注意事项：

• 修改烧录串口配置前请记录原始设置
• 量产阶段建议保留烧录串口用于后期维护
• 开发阶段可灵活配置，但需有其他调试手段

SU-21T设备启动后延时进入语音识别模式的配置方法¶

问题描述：

需要配置SU-21T设备在启动后延时10秒再进入语音识别模式，实现设备上电后前10秒不进行语音识别，10秒后再开启识别功能。

解决方案：

配置步骤：

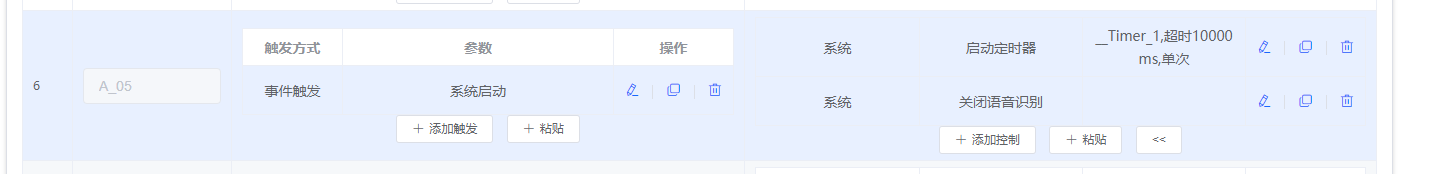

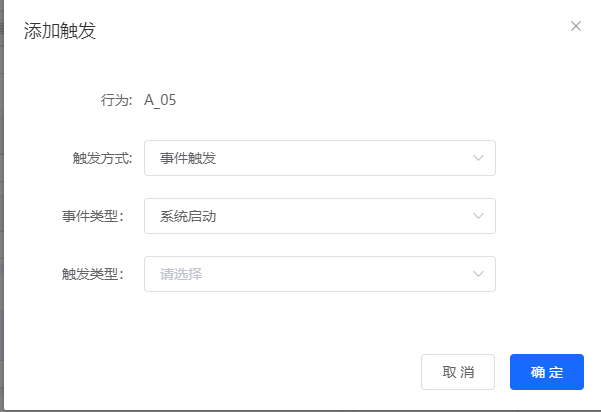

1. 添加系统启动行为：

   在配置界面中添加第一条行为：

   • 触发方式：事件触发
   • 事件类型：系统启动
   • 行为：关闭语音识别



2. 配置定时器延时：

   设置一个定时器，延时时间为10000ms（10秒）：

   • 定时器类型：单次定时器
   • 超时时间：10000ms
   • 触发条件：系统启动后立即启动

3. 添加定时器超时行为：

   添加第二条行为：

   • 触发方式：定时器超时
   • 行为：开启语音识别



工作原理：

1. 设备上电瞬间：

   • 系统启动事件触发
   • 执行第一条行为：关闭语音识别
   • 同时启动10秒定时器

2. 延时期间（0-10秒）：

   • 语音识别功能保持关闭状态
   • 设备不响应语音唤醒指令
   • 其他功能可正常工作

3. 延时结束（10秒后）：

   • 定时器超时事件触发
   • 执行第二条行为：开启语音识别
   • 设备进入正常语音识别模式

配置要点：

1. 事件触发设置：

   • 确保选择"系统启动"作为触发事件
   • 这是设备上电时的第一个系统事件

2. 定时器配置：

   • 延时时间可根据实际需求调整
   • 支持1000ms到65535ms范围
   • 可设置为单次或重复定时器

3. 行为顺序：

   • 必须先关闭再开启，确保正确的时序
   • 两个行为通过定时器关联

应用场景：

1. 系统初始化时间：

   • 等待其他硬件模块稳定
   • 避免过早识别造成的误触发

2. 环境稳定等待：

   • 等待音频系统稳定
   • 避免开机瞬间的噪声干扰

3. 用户场景适配：

   • 给用户留出设备准备时间
   • 避免设备未准备好时开始识别

注意事项：

• 定时器精度为毫秒级，可根据需求微调
• 延时期间其他功能不受影响
• 配置完成后需生成新固件并烧录
• 建议在实际环境中测试延时效果

如何在平台中为SU-21T添加退出唤醒事件触发？¶

问题描述：

需要在智能公元平台为SU-21T设备配置退出唤醒事件触发，使设备在退出唤醒状态时通过串口发送数据通知。

解决方案：

1. 进入设备配置界面

• 登录智能公元平台
• 选择SU-21T对应的产品项目
• 进入设备触发配置页面

2. 查看现有触发配置

在配置界面可以看到已有的唤醒事件触发：

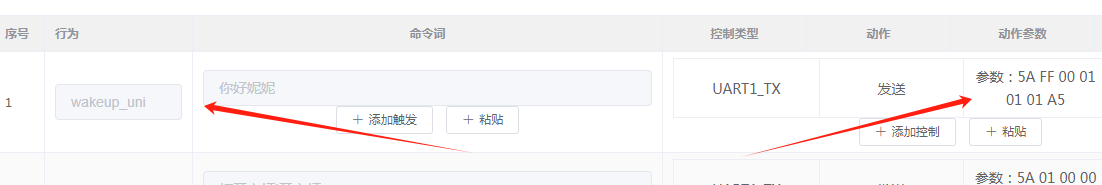

SU-21T设备现有的唤醒事件触发配置，显示wakeup_uni触发行为，通过UART1_TX发送数据

3. 添加退出唤醒触发

步骤一：点击添加触发

• 在触发配置页面找到"添加触发"按钮
• 点击进入新触发事件创建界面

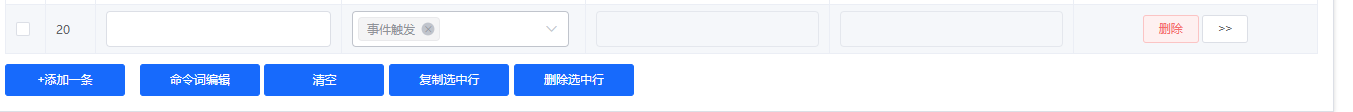

添加新触发事件的配置界面，包含触发方式选择和动作设置

步骤二：配置退出唤醒事件

1. 选择触发方式

   • 触发方式选择：事件触发
   • 事件类型选择：退出唤醒

2. 配置输出动作

   • 动作类型：串口输出
   • 输出端口：UART1_TX
   • 数据格式：十六进制格式
   • 数据内容：根据需求自定义

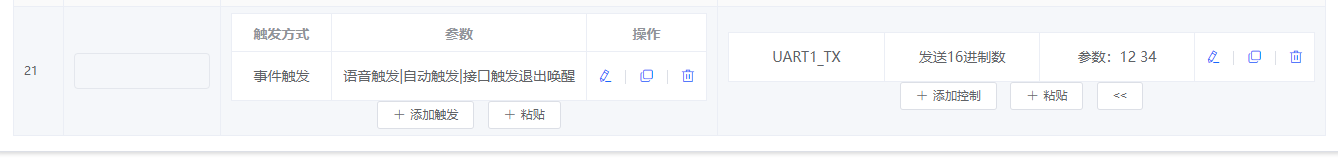

配置完成效果：

成功添加的退出唤醒事件触发，显示为事件触发类型，已配置串口输出动作

4. 数据发送配置详情

串口输出设置：

• 输出端口：UART1_TX
• 数据格式：支持十六进制、ASCII、字符串

• 数据内容示例：

  • 十六进制：0x01 0x02
  • ASCII：EXIT
  • 字符串：wake_exit

动作执行流程：

1. 设备检测到退出唤醒事件
2. 触发配置的串口输出动作
3. 通过UART1_TX发送预设数据
4. 外部设备接收数据并处理

5. 验证配置效果

测试步骤：

1. 固件烧录

   • 保存配置并生成固件
   • 将固件烧录到SU-21T设备

2. 功能测试

   • 触发设备进入唤醒状态
   • 等待或主动触发退出唤醒
   • 监控串口输出数据

预期结果：

设备退出唤醒状态时，串口会输出配置的数据，例如：

[接收数据] EXIT

6. 常见问题处理

问题1：找不到退出唤醒选项

• 确认SU-21T固件版本支持退出唤醒事件
• 检查平台是否已更新到最新版本
• 联系技术支持确认功能支持情况

问题2：触发后无串口输出

• 检查串口连接和波特率设置
• 确认触发事件配置正确
• 验证数据格式是否有效

问题3：数据格式错误

• 确认十六进制格式输入正确（使用0x前缀）
• 检查ASCII字符是否在有效范围内
• 验证字符串内容无特殊字符

7. 高级配置选项

多动作配置：

可以为退出唤醒事件配置多个动作：

• 串口输出数据
• 控制GPIO输出
• 播放提示音
• 进入低功耗模式

条件触发：

设置特定的退出唤醒条件：

• 超时退出：发送 TIMEOUT_EXIT
• 命令退出：发送 CMD_EXIT
• 异常退出：发送 ERROR_EXIT

8. 注意事项

重要提醒：

• 配置修改后必须重新生成并烧录固件
• 退出唤醒事件与进入唤醒事件是独立配置
• 串口输出数据长度建议不超过64字节
• 确保外部设备能够正确解析接收的数据

优化建议：

• 使用有明确含义的数据标识符
• 建立数据接收确认机制
• 定期检查配置是否正常工作
• 保留配置备份便于问题排查

SU-21T的IO1在平台中不可用怎么办？¶

问题描述：

在SU-21T设备的平台配置界面中，无法找到或选择IO1引脚进行功能配置。

解决方案：

原因说明：

SU-21T的IO1引脚已被硬件功放使能功能占用，因此无法在平台中作为通用GPIO使用。

1. 引脚占用情况确认

在平台引脚配置界面中可以看到：

SU-21T在平台中的引脚配置界面，显示IO1（Pin No. 1）被其他功能占用，无法在配置选项中选择

2. 引脚功能分配

IO1引脚当前用途：

• 功能名称：硬件功放使能引脚
• 占用原因：用于控制外部功放电路的开关状态
• 引脚状态：被系统内部占用，不可重新分配

可用引脚列表：

根据配置界面显示，SU-21T可用的引脚包括：

• Pin No. 1 (IO1)：已被占用（功放使能）
• Pin No. 2：GPIO_04（可用）
• Pin No. 6：DEFAULT_P0（可用）
• Pin No. 7：GPIO_06（可用）
• Pin No. 8：GPIO_07（可用）

3. 替代方案

方案一：使用其他可用引脚

如果需要GPIO功能，可以使用以下引脚替代：

• GPIO_04：Pin No. 2
• DEFAULT_P0：Pin No. 6
• GPIO_06：Pin No. 7
• GPIO_07：Pin No. 8

方案二：检查功放需求

如果不需要使用硬件功放功能：

1. 确认硬件设计

   • 检查是否真的需要功放使能控制
   • 评估是否可以使用软件音量控制替代

2. 硬件修改

   • 如需释放IO1，可能需要硬件电路修改
   • 建议咨询硬件工程师确认可行性

4. 硬件功放功能说明

功放使能引脚作用：

• 控制逻辑：高电平使能功放，低电平关闭功放
• 功耗优化：在不播放音频时关闭功放，降低功耗
• 电路保护：避免功放电路长时间工作

使用场景：

• 电池供电设备需要优化功耗
• 外接大功率功放电路需要开关控制
• 需要精确控制音频输出时序

5. 配置建议

GPIO分配策略：

1. 优先使用可用引脚

   • 将非关键功能分配到GPIO_04、GPIO_06等
   • 保留DEFAULT_P0用于特殊功能需求

2. 功能规划

   • 提前规划引脚使用，避免冲突
   • 考虑未来功能扩展需求

3. 文档记录

   • 记录每个引脚的实际用途
   • 建立引脚分配表便于维护

6. 技术支持

如需进一步协助：

• 硬件咨询：联系硬件工程师确认引脚修改可行性
• 软件支持：咨询软件团队了解功放控制逻辑
• 平台协助：联系平台技术支持确认是否有其他解决方案

7. 注意事项

重要提醒：

• IO1被占用是硬件设计决定，无法通过软件修改
• 强制修改可能导致功放功能异常
• 在硬件设计阶段应考虑引脚分配问题
• 建议保留完整的硬件和软件文档

设计建议：

• 在新产品设计时预留足够的GPIO资源
• 考虑引脚复用功能的使用场景
• 建立引脚使用优先级策略
• 定期review引脚分配的合理性

SU-21T是否支持MCU直接更新固件？¶

问题描述：

询问SU-21T芯片是否支持通过MCU直接进行固件更新，以及是否有相关的串口固件更新协议。

解决方案：

• 蜂鸟L-PRO芯片暂不支持开放串口烧录协议
• 需要通过专用烧录工具进行固件更新
• 批量生产建议使用烧录夹具提高效率

二次开发方案：

• 下载SDK源代码进行二次开发
• 需要虚拟机环境和编程经验
• 可以参考SU-03T环境搭建教程

注意事项：

• SU-21T不支持在线串口升级功能
• 如需OTA功能建议选择其他型号
• 本地编译需要较强的技术能力

SU-21T是否支持配置串口通信功能？SU-23T配置能否烧录到SU-21T？¶

问题描述：

需要确认SU-21T芯片是否支持配置串口通信功能，以及是否可以使用SU-23T的配置模组烧录到SU-21T芯片上。

解决方案：

串口通信功能：

• SU-21T支持配置串口通信功能
• SU-21T有部分IO口不可控（硬件限制）
• 建议创建SU-23T的模组进行配置操作

兼容性说明：

• SU-21T和SU-23T使用相同的芯片
• SU-23T的配置可以烧录到SU-21T芯片上
• 两个型号硬件兼容，固件可以互通使用

型号对比：

• SU-23T：带功放，可以播报语音
• SU-21T：不带功放，仅支持语音识别
• 功耗对比：SU-23T功耗略低于SU-21T

选型建议：

• 如果需要语音播报功能，推荐使用SU-23T
• 如果仅需语音识别功能，可以使用SU-21T
• 对于太阳能供电等低功耗场景，SU-23T是更好的选择

如何获取SU-21T和SU-23T的规格书？¶

问题描述：

需要获取SU-21T和SU-23T芯片的规格书，了解详细技术参数。

解决方案：

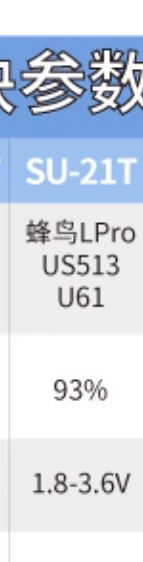

• SU-21T规格：

  • 主控芯片：蜂鸟LPro US513 U61
  • 综合识别率：93%
  • 供电电压：1.8-3.6V

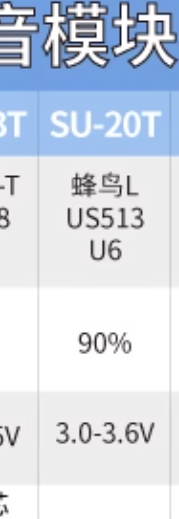

• SU-20T规格（对比参考）：

  • 主控芯片：蜂鸟L US513 U6
  • 综合识别率：90%
  • 供电电压：3.0-3.6V

获取方式：

• 向技术支持团队申请获取
• 参考产品手册中的电气特性
• 注意区分不同型号的芯片差异

注意事项：

• SU-21T使用蜂鸟LPro芯片，性能优于SU-20T
• 规格书包含详细的引脚定义和电气参数
• 设计电路时需严格按照规格书要求

如何设置语音唤醒后不休眠？¶

问题描述：

需要设置语音模块在唤醒后不自动进入休眠状态，但发现设置的唤醒词退出操作未生效，设备仍在设定时间后休眠。

解决方案：

1. 永不退出设置

• 在系统设置中找到"超时退出"配置
• 将时间设置为最大值或选择永不退出
• 部分型号支持"永不退出"选项

2. 参考例程配置

• 下载"CI-03T，上电进入唤醒、永不退下"例程
• 导入例程配置文件到项目
• 根据需求调整其他参数

3. 唤醒退出操作配置

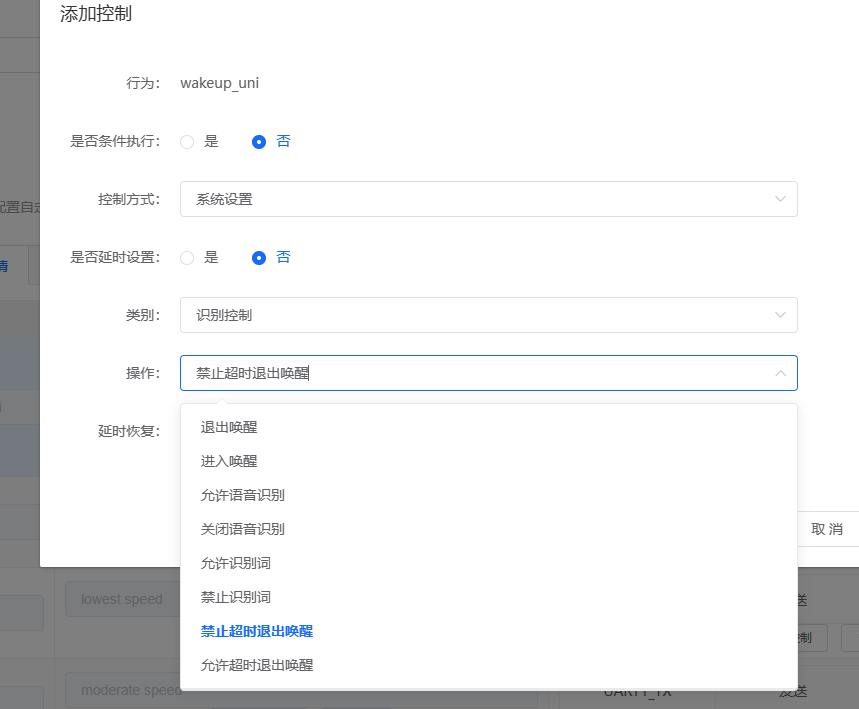

• 在添加控制中配置wakeup_uni事件
• 选择"禁止超时退出唤醒"操作
• 确认配置已正确保存

注意事项：

• 不同型号的休眠策略可能不同
• SU-21T等低功耗模块会自动进入深度休眠
• 唤醒词可以退出深度休眠模式
• 如设置无效可尝试重新生成固件

语音模块的唤醒词如何配置？是否需要编写程序？¶

问题描述：

需要了解语音模块（如SU-21T）的唤醒词配置方式，以及是否需要自己编写程序来配置和烧录固件。

解决方案：

1. 唤醒词配置：

• 唤醒词在智能云元平台上配置，可自定义
• 平台支持多种唤醒词选择，如"你好小智"、"小爱同学"、"天猫精灵"等

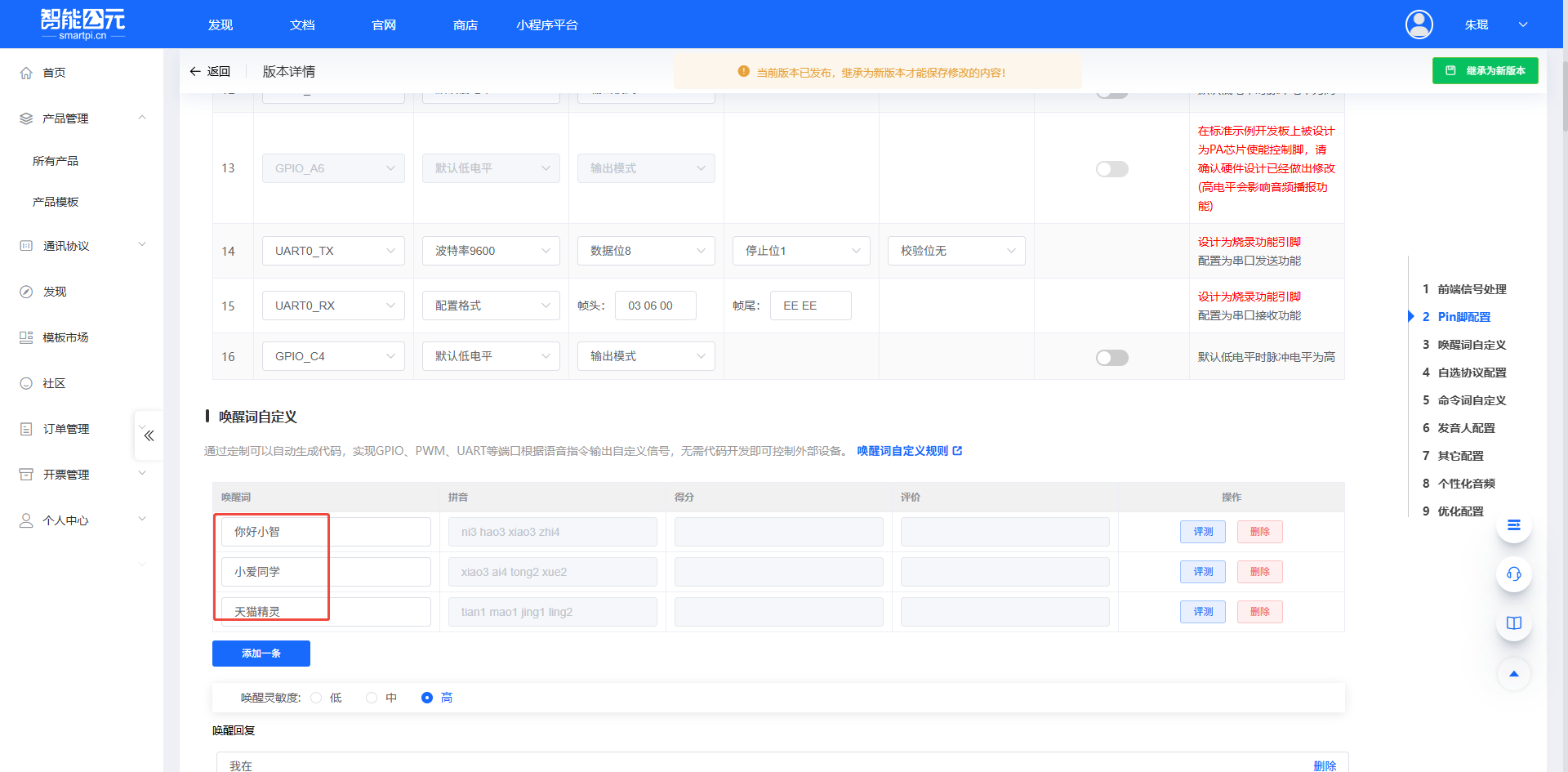

• 登录平台后在"唤醒词自定义"界面进行配置

2. 零代码平台操作：

• 无需编写程序：平台是零代码配置平台
• 手机端支持：配置过程可以在手机上进行操作
• 灵活便捷：通过可视化界面完成所有配置

3. 固件烧录要求：

• 配置完成后需要烧录固件到模块
• 烧录过程需要使用电脑
• 需要CH340串口烧录器进行烧录

注意事项：

• 模块买来后需要先在平台配置相应功能才能使用
• 平台配置完成后必须烧录固件才能生效
• 建议保留配置备份，便于后续修改
• 配置期间遇到问题可寻求技术团队
