SU-22T 平台与固件 FAQ¶
本页用于整理 SU-22T 相关的平台与固件问题。
SU-22T模块支持串口输出和SDK开发吗？¶
问题描述：
需要确认SU-22T模块是否支持串口输出配置，以及下载SDK后是否可以在C代码中实现串口信息输出。
解决方案：
功能支持确认：
-
串口输出功能
- SU-22T模块支持串口输出配置
- 提供UART接口用于串口通信
- 可通过SDK进行开发配置
-
SDK开发支持
- 支持通过C语言进行二次开发
- 可在代码中实现串口信息输出
- 提供完整的开发环境和API
开发环境要求：
-
操作系统
- 需要在Ubuntu系统环境下进行编译
- 建议使用虚拟机运行Ubuntu
- Windows系统无法直接编译
-
开发工具
- 使用官方提供的SDK开发包
- 包含编译工具链和示例代码
- 支持标准C语言开发
实施步骤：
-
环境搭建
- 在Ubuntu系统中创建虚拟机环境
- 下载并解压SU-22T模块的SDK
- 配置交叉编译工具链
-
代码开发
- 使用C语言编写串口输出代码
- 调用SDK提供的串口API
- 实现自定义的数据输出逻辑
-
编译烧录
- 在虚拟机中编译生成固件
- 通过烧录工具下载到模块
- 验证串口输出功能
技术要点：
- SDK支持完整的串口通信功能
- 可配置串口参数（波特率、数据位等）
- 支持多种串口输出格式
- 提供丰富的示例代码参考
注意事项：
- 必须在虚拟机环境下进行编译
- 确保SDK版本与模块硬件兼容
- 串口参数配置需与接收端设备匹配
- 开发前建议先运行官方示例验证环境
SU-22T控制序列中多个控制动作是如何执行的？¶
问题描述：
在一个控制序列中配置了多个设备控制动作，其中包含延时操作时，需要了解这些控制是同时执行还是按顺序执行，以及延时电平反转和延时输出对后续控制的影响。
解决方案：
执行顺序说明：
-
基本执行规则
- 控制序列中的多个动作按先后顺序执行
- 系统会依次执行配置的每个控制动作
- 不是并发执行，而是串行处理
-
延时电平反转特性
- 延时电平反转添加到系统任务回调中执行
- 不会阻塞后续控制的执行
- 后续控制会继续按顺序执行
执行机制详解：
-
延时电平反转
- 触发后立即加入系统任务队列
- 由系统定时器回调处理
- 不影响主控制流程的执行
-
延时输出
- 会轻微影响后续控制的执行时机
- 延时输出执行时会有短暂等待
- 后续控制需等待延时输出完成
实际执行示例：
假设配置了以下控制序列：
- 控制A：延时电平反转（延时5秒）
- 控制B：延时输出（延时3秒）
- 控制C：立即执行
执行流程：
-
执行控制A
- 触发电平反转并添加到系统任务
- 立即继续执行下一步
-
执行控制B
- 开始延时输出计时
- 需要等待3秒延时完成
-
执行控制C
- 在控制B完成后执行
- 控制A的电平反转由系统独立处理
关键要点：
- 延时电平反转使用异步执行机制
- 延时输出使用同步执行机制
- 两种延时方式对后续控制的影响不同
- 系统任务回调确保定时操作的准确性
应用建议：
-
需要精确延时控制时
- 使用延时电平反转，不影响主流程
- 适合需要并行处理的场景
-
需要顺序执行时
- 使用延时输出，确保执行顺序
- 适合需要严格时序控制的场景
注意事项：
- 延时电平反转由系统回调管理，执行时机准确
- 延时输出会阻塞主控制流程，影响执行速度
- 设计控制逻辑时需考虑两种延时的差异
- 复杂时序建议分别测试验证
SU-22T是否支持ADC功能？¶
问题描述：
需要确认SU-22T芯片是否具备ADC（模数转换）功能，用于采集模拟信号。
解决方案：
功能确认：
SU-22T芯片不支持ADC功能。
替代方案：
-
使用外部ADC芯片
- 通过I2C或SPI接口连接外部ADC
- 常用芯片：ADS1115、MCP3021等
- 需要额外的硬件成本
-
使用专用传感器模块
- 选择数字输出的传感器
- 直接输出数字量，无需ADC
- 减少开发难度
-
更换其他芯片
- 如必须使用ADC功能
- 考虑使用带ADC的语音芯片
- 选择合适的型号替代
注意事项：
- 设计前需仔细阅读芯片规格书
- 确认所需功能是否硬件支持
- 提前规划功能实现方案
- 考虑成本和开发周期
其他建议：
- 若仅需简单模拟检测
- 可考虑使用比较器电路
- 将模拟信号转为数字信号
- 通过GPIO读取高低电平
如何通过串口输入替代唤醒词进行触发？¶
问题描述：
希望不使用语音唤醒，而是通过串口发送16进制数据来触发特定动作。
解决方案：
功能实现：
将唤醒词转换为对应的16进制数据，通过串口输入实现触发。
配置步骤：
-

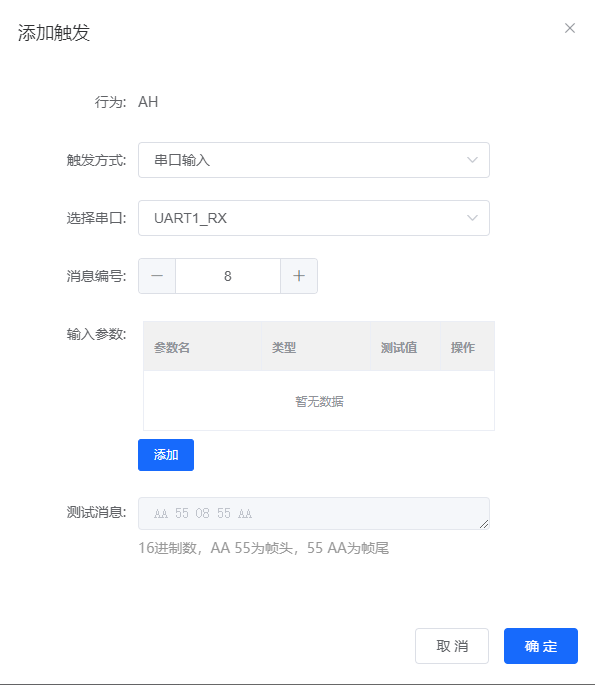

添加触发规则
- 触发行为：选择需要执行的动作
- 触发方式：选择"串口输入"
- 选择串口：UART1_RX
- 设置消息号：自定义（如8）
-

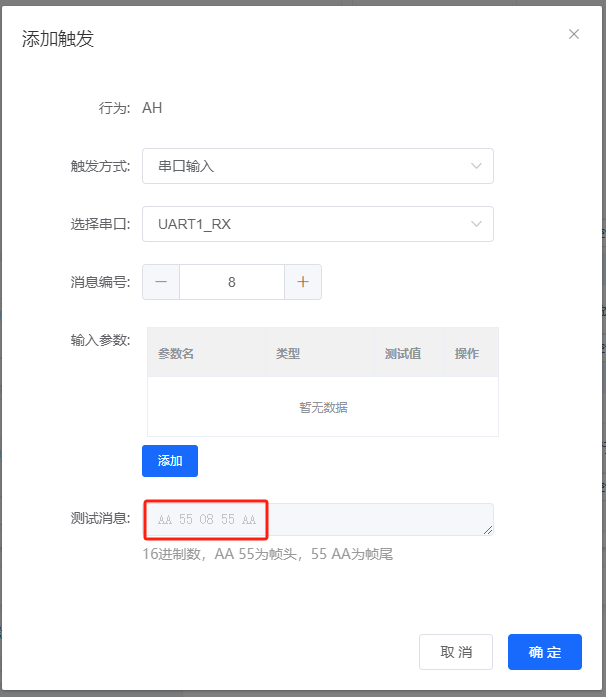

配置16进制数据
- 使用帧头：AA 55
- 设置消息号：08（对应消息号8）
- 使用帧尾：55 AA
- 完整数据：AA 55 08 55 AA
-

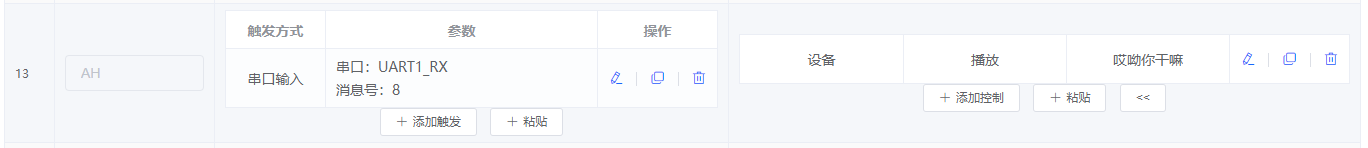

保存配置
- 点击"添加"保存触发规则
- 可以添加多个不同的触发规则
- 每个规则对应不同的消息号
数据格式说明：
- AA 55：固定帧头，表示数据开始
- XX：消息号，可自定义（00-FF）
- 55 AA：固定帧尾，表示数据结束
- 数据长度固定为5字节
使用方法：
-
发送触发数据
- 通过串口调试工具发送16进制数据
- 确保波特率等串口参数正确
- 发送格式选择HEX模式
-
执行效果
- 接收正确数据后立即触发动作
- 无需先进行语音唤醒
- 可随时通过串口触发
应用场景：
- 需要精确控制触发时机
- 无法使用语音唤醒的环境
- 自动化控制系统集成
- 与其他MCU协同工作
注意事项：
- 串口输入触发无需唤醒词
- 不同消息号可触发不同动作
- 保留配置记录便于调试
- 测试时使用串口助手验证

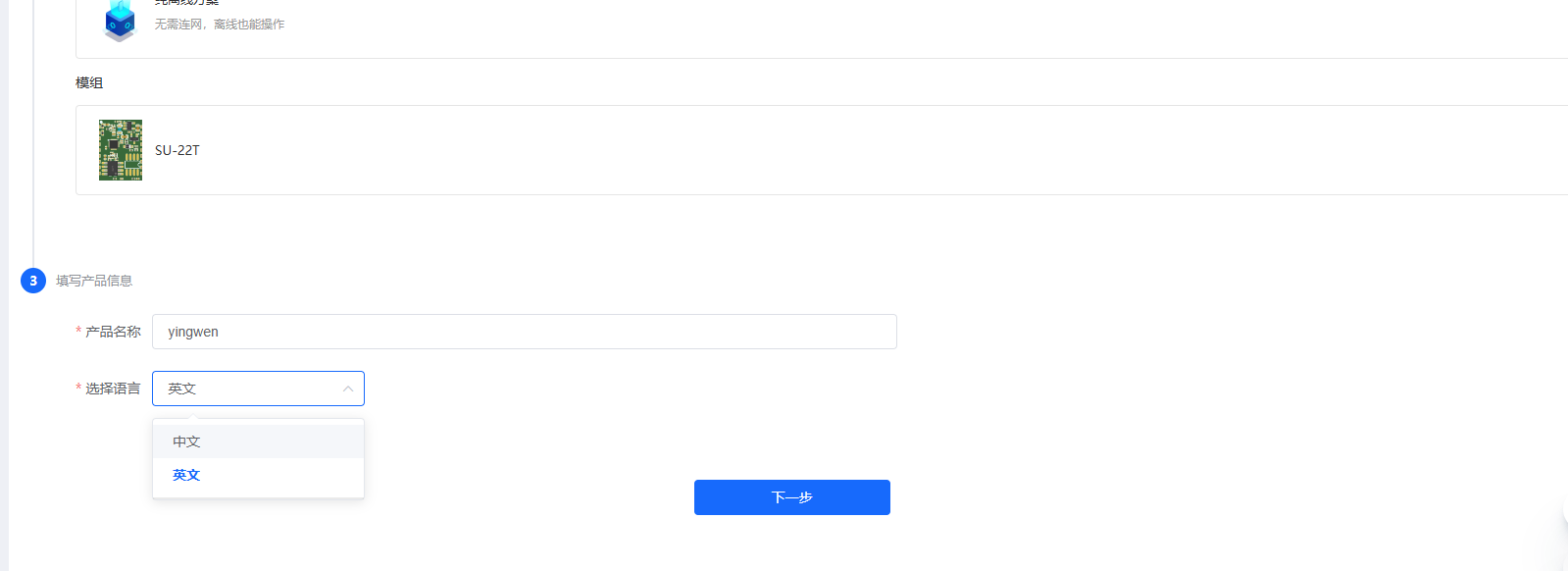

SU-22T英文模式下语音指令对应的IO控制功能无法正常工作怎么办？¶
问题描述：
SU-22T模块在英文语音模式下，语音指令的识别正常，但对应的IO控制功能无法正常工作，而中文模式下功能正常。
解决方案：
问题排查步骤：
1. 检查识别灵敏度
- 英文语音识别可能需要更高的灵敏度设置
- 在平台中尝试调高识别灵敏度参数
- 确保英文发音清晰标准
2. 验证配置一致性
- 确认英文模式下每个命令词都配置了对应的IO动作
- 检查IO引脚配置是否正确
- 验证命令词拼音或英文拼写是否准确
3. 测试建议
4. 常见原因分析
- 识别差异：英文识别率可能低于中文
- 配置问题：英文模式下的配置可能未完全生效
- 固件问题：英文固件可能存在功能缺陷
5. 解决方案
- 提高灵敏度：将英文识别灵敏度调高5-10%
- 简化命令词：使用简单易识别的英文单词
- 验证固件：下载最新的英文固件版本
- 联系技术支持：提供具体配置文件供分析
注意事项：
- SU-22T支持中英文双语，但需要分别配置
- 英文命令词建议使用标准发音
- 确保英文固件版本与平台版本匹配
- 如问题持续，可提供生成的固件文件供技术支持分析
SU-22T模块可以用5V供电吗？¶
问题描述：
确认SU-22T模块是否支持5V供电，以及使用5V供电的影响。
解决方案：
1. 供电规格说明
-
电压范围：
- SU-22T不建议长期使用5V供电
- 短时间测试可能没问题
- 长期使用5V会损坏模块
-
推荐电压：
- 使用3.7V锂电池供电
- 或3.3V稳压电源
- 确保电压稳定可靠
2. 5V供电风险
-
损坏风险：
- 长时间5V供电可能烧坏芯片
- 功耗增加，发热严重
- 缩短模块使用寿命
-
故障模式：
- 逐渐性能下降
- 突然完全失效
- 无规律工作异常
3. 正确使用方法
-
电源选择：
- 使用3.7V 18650锂电池
- 或3.3V LDO稳压模块
- 避免直接连接5V
-
电源质量：
- 确保电源纹波小
- 提供足够电流（>500mA）
- 加滤波电容改善稳定性
注意事项：
- 不要为省事直接使用5V
- 设计电路时加入电压转换
- 批量使用时严格管控供电电压
- 发现异常立即断电检查
解决方案：
问题原因分析：
- 固件超大主要是由于播报条数过多导致的
- 单条播报的字数限制较宽松（几个字到三四十字都能播）
- 生成大量音频文件会占用大量存储空间
优化方法：
-
减少播报条目
- 删除不常用的命令词
- 合并相似功能的指令
- 优先保留核心语音功能
-
使用播报拼接技巧
- 将多条播报中相同的内容单独提取
- 例如："今天的温度是"、"度"等常用词可复用
- 具体数值或变量单独配置
-
示例拼接：
- 今天的温度是（可复用）
- 二十六（变量）
- 度（可复用）
-
简化配置逻辑
- 减少复杂的条件判断
- 关闭不必要的高级功能
- 分批生成功能模块

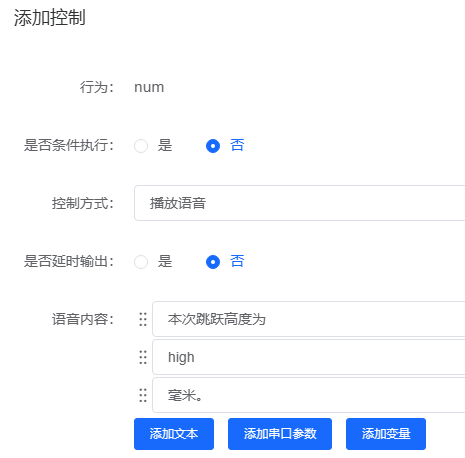

配置示例：
通过"添加文本"、"添加串口参数"和"添加变量"构建语音播报内容
注意事项：
- 固件大小限制是硬件物理特性
- 使用拼接技巧可以显著减少固件大小
- 优化后必须完整测试所有功能
- 保留配置文件备份便于恢复
