SU-23T 平台与固件 FAQ¶

本页用于整理 SU-23T 相关的平台与固件问题。

SU-23T模块的采购套餐包含哪些组件？¶

问题描述：

需要明确SU-23T模块的正确采购方式，了解套餐包含的组件内容。

解决方案：

SU-23T模块的完整套餐应包含以下组件：

• SU-23T模块：已焊接排针
• 麦克风：用于语音输入
• 电源线：供电连接线
• 喇叭：语音输出设备
• CH340：USB转串口模块
• 转接板：用于连接和调试

采购注意事项：

1. 确认套餐内容

   • 单独购买模块不包含配套组件
   • 需选择包含所有必要组件的套餐
   • 确保套餐包含调试所需的CH340和转接板

2. 购买建议

   • 首次使用建议购买完整套餐
   • 避免因缺少组件影响开发进度
   • 保留原包装以便后续维护

注意事项：

• 模块本身和配套组件是分开的，需确认购买的是完整套餐
• 如已单独购买模块，需要补购其他必要组件
• 建议联系客服确认具体套餐内容后再下单

SU-23T模块是否支持自行修改配置？¶

问题描述：

购买SU-23T模块后，需要了解是否可以自行修改配置或功能。

解决方案：

SU-23T模块支持的功能说明：

1. 固件自定义支持

   • SU-23T模块支持自行修改配置
   • 可通过平台修改唤醒词和功能指令
   • 支持IO输入输出和串口通信功能

2. 修改方式

   • 使用官方平台进行配置修改
   • 参考官方教程进行操作
   • IO配置教程：https://www.bilibili.com/video/BV1L8411D7JC/
   • 串口配置教程：https://www.bilibili.com/video/BV1S14y197rg/

注意事项：

• 修改配置前建议备份原始设置
• 需要使用配套的CH340和转接板进行调试
• 复杂修改建议参考官方教程或联系技术支持

如何配置SU-23T芯片上电后免唤醒直接进入语音识别状态？¶

问题描述：

需要配置SU-23T芯片，使其上电后无需唤醒词即可直接进入语音识别状态。

解决方案：

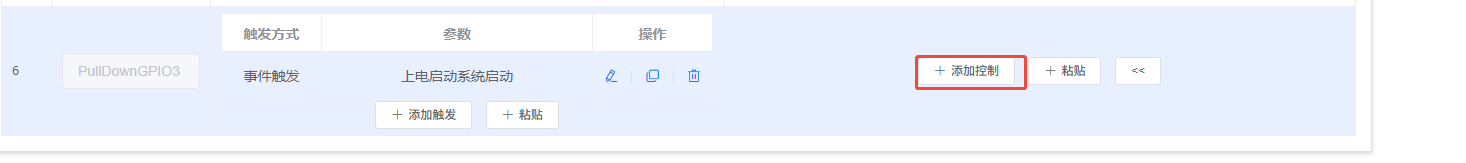

1. 在产品配置平台中，设置事件触发：

   • 触发方式：PullDownGPIO3
   • 参数：上电启动系统启动
   • 操作：点击"+ 添加控制"按钮

2. 添加控制指令：

   • 控制类型：系统设置
   • 具体操作：识别控制 → 进入唤醒
   • 延时设置：添加500ms延时

注意事项：

• 进入唤醒指令前必须添加500ms延时，确保系统完全启动
• 配置完成后需要重新生成固件并烧录

如何配置SU-23T模块上电后持续保持唤醒状态？¶

问题描述：

需要配置SU-23T芯片，使其上电后进入唤醒状态并一直保持唤醒状态不退出。

解决方案：

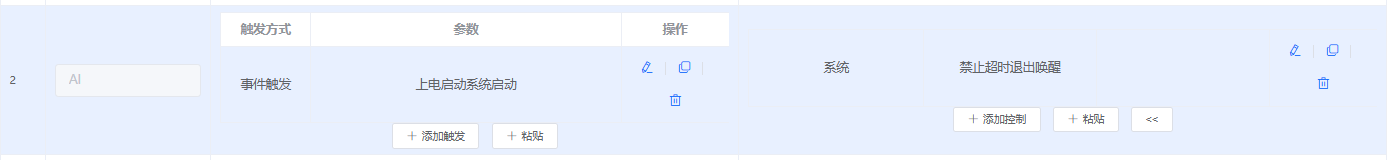

1. 配置上电启动事件

• 触发方式：事件触发
• 参数：上电启动系统启动
• 添加控制：系统设置 → 识别控制 → 进入唤醒
• 延时设置：500ms

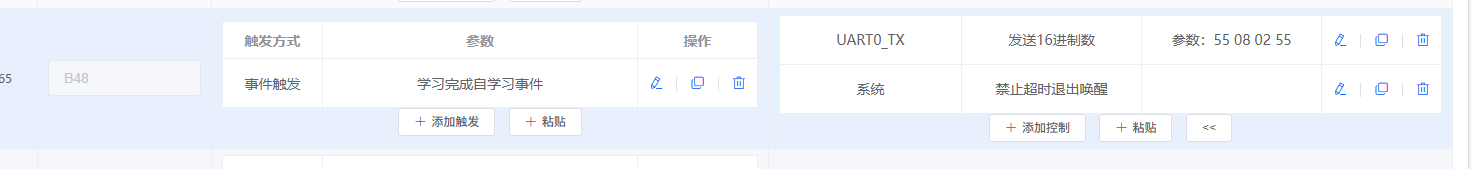

2. 配置学习完成事件

• 触发方式：事件触发
• 参数：学习完成自学习事件
• 添加控制：系统设置 → 进入唤醒
• 确保学习后不会退出唤醒状态

3. 启用禁止超时退出唤醒

• 在系统设置中勾选"禁止超时退出唤醒"选项
• 这样模块进入唤醒状态后不会自动退出
• 持续保持语音识别状态

注意事项：

• 两个事件都需要配置进入唤醒动作
• 确保延时设置合理，避免系统未完全启动
• 配置完成后需要测试上电后的行为是否符合预期

SU-23T模块长时间连续输入声音后进入休眠怎么办？¶

问题描述：

SU-23T模块在长时间连续输入声音后会进入休眠状态，需要重新启动才能恢复正常工作。

解决方案：

1. 问题排查步骤

• 记录进入休眠的具体场景和触发条件
• 分析是否有规律性，如特定声音强度或持续时间导致
• 提供视频或日志供技术支持分析

2. 固件升级

• 使用最新版本的固件
• 联系技术支持获取经过优化的固件
• 重新烧录固件后进行全面测试

注意事项：

• 这个问题可能与固件版本有关
• 建议保留问题现象的详细记录
• 如问题持续存在，需返厂检测

SU-23T模块固件生成需要等待多久？¶

问题描述：

在平台提交固件生成请求后，等待时间超过预期，需要了解正常处理时间。

解决方案：

1. 生成时间说明

• 低功耗模块修改唤醒词需要约30分钟
• 平台采用排队机制，高峰期需要更长等待时间
• 只修改控制逻辑不改变模型时，生成速度较快

2. 加速建议

• 避免在高峰时段提交请求
• 提交前检查配置是否正确
• 如等待超过1小时，可联系客服确认状态

注意事项：

• 生成时间是正常现象，请耐心等待
• 多人同时使用时会延长等待时间
• 建议合理安排固件修改时间

SU-23T模块上电瞬间有高电平输出如何解决？¶

问题描述：

SU-23T模块开机瞬间会产生一个高电平输出，可能导致误触发。

解决方案：

问题原因：

• 高电平输出来自芯片硬件初始化过程
• 这是固件无法避免的硬件特性
• 需要在下位机端进行处理

处理方案：

• 在下位机程序中添加500ms上电延时
• 延时期间忽略高电平信号
• 延时结束后再开始正常工作

注意事项：

• 这是硬件特性，无法通过修改固件解决
• 必须在接收端（下位机）进行处理
• 建议使用硬件或软件滤波消除干扰

如何修改SU-23T模块的唤醒词和指令？¶

问题描述：

需要修改SU-23T模块的唤醒词和输出指令，以适应不同的应用场景。

解决方案：

1. 修改步骤

• 登录官方平台
• 进入产品配置界面
• 修改唤醒词和指令配置
• 提交生成新固件（约30分钟等待时间）

2. 下载和烧录

• 固件生成完成后下载压缩包
• 使用CH340和转接板连接模块
• 按照教程进行固件烧录

注意事项：

• 修改唤醒词需要重新训练识别模型
• 建议在非高峰时段提交
• 保留原固件备份以便恢复

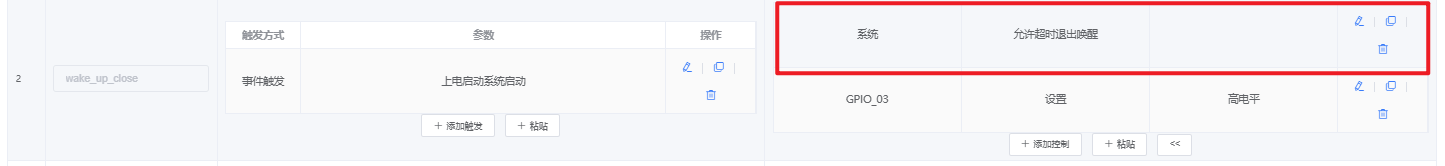

如何配置超时退出唤醒功能？¶

问题描述：

需要配置超时退出唤醒功能，并了解不同触发方式的区别。

解决方案：

超时退出唤醒功能配置步骤：

1. 启用超时退出唤醒

   • 在系统设置中勾选"允许超时退出唤醒"
   • 可关联到指定的 GPIO（如 GPIO_03）
   • 设置退出时的电平状态（高电平/低电平）

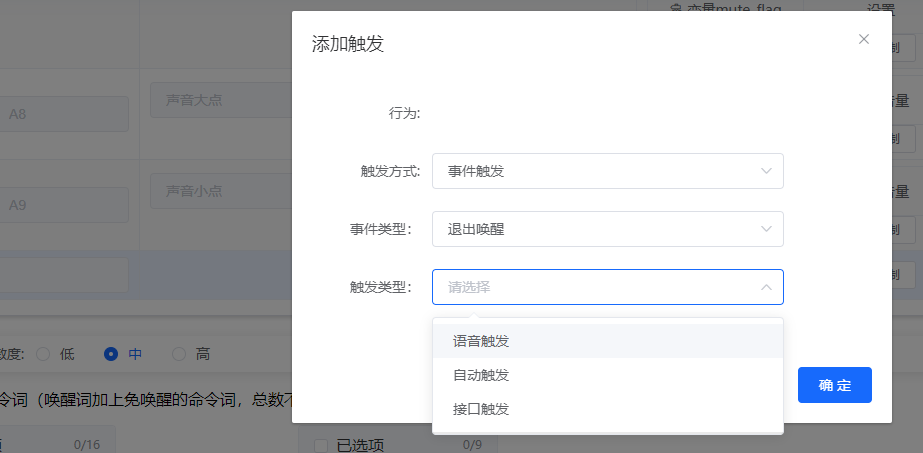

2. 配置触发方式

   触发方式有三种类型：

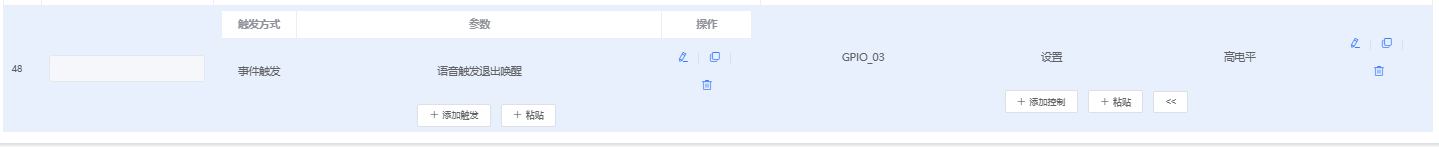

   • 语音触发：通过"退下"等退出指令退出唤醒
   • 自动触发：超时后自动退出唤醒
   • 接口触发：通过 GPIO、串口等外部信号触发退出

注意事项：

• 超时退出唤醒是默认功能，即使不配置事件触发也会生效
• 如果只需要超时退出而不需要语音退出，可以不配置语音触发
• 主动退出功能可在"主动退出"配置中设置退出命令和回复
• 配置完成后需要重新生成固件并烧录生效

如何获取SU-23T芯片的技术资料手册？¶

问题描述：

需要获取SU-23T芯片的完整技术资料，包括开发指导手册、参考原理图和产品手册。

解决方案：

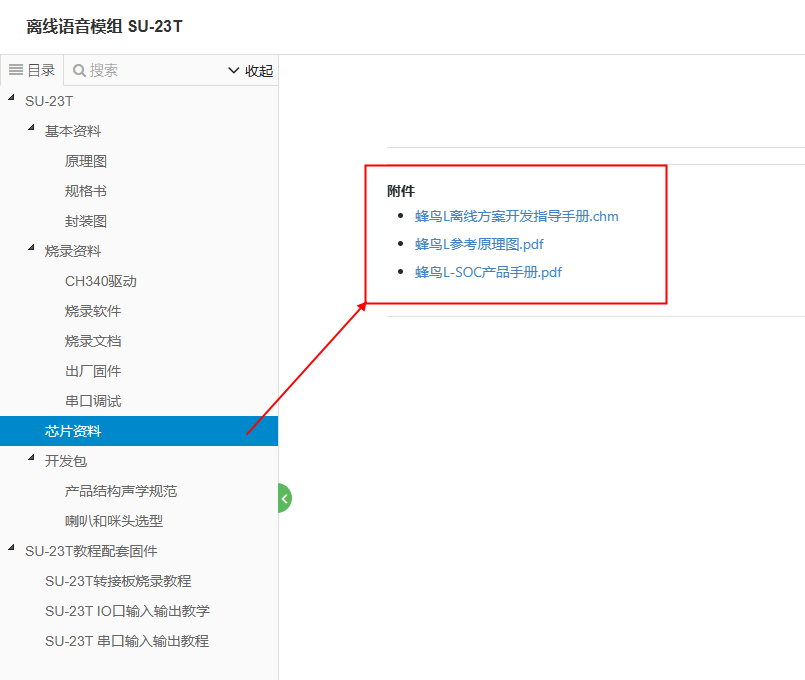

官方文档获取方式：

• 在线文档地址：https://help.aimachip.com/docs/offline_su23t
• 芯片资料页面：https://help.aimachip.com/docs/offline_su23t/offline_su23t-1gb2k7mrvrlsp

可用资料包括：

1. 蜂鸟L离线方案开发指导手册（.chm格式）
2. 蜂鸟L参考原理图（.pdf格式）
3. 蜂鸟L-SOC产品手册（.pdf格式）

注意事项：

• 所有资料均可通过官方文档系统免费获取
• 建议下载最新版本的文档以获得准确信息
• 参考原理图可用于硬件设计参考
• 开发前建议仔细阅读开发指导手册

如何在智能公元平台上自定义设置唤醒词和词条？¶

问题描述：

需要了解如何在智能公元平台上自定义设置唤醒词和词条。

解决方案：

1. 访问智能公元平台

- 打开网址：https://www.smartpi.cn
- 注册或登录账号

2. 创建产品配置

- 选择对应的芯片型号（如US513U6/SU-23T等）
- 设置产品名称和类别
- 配置基础参数

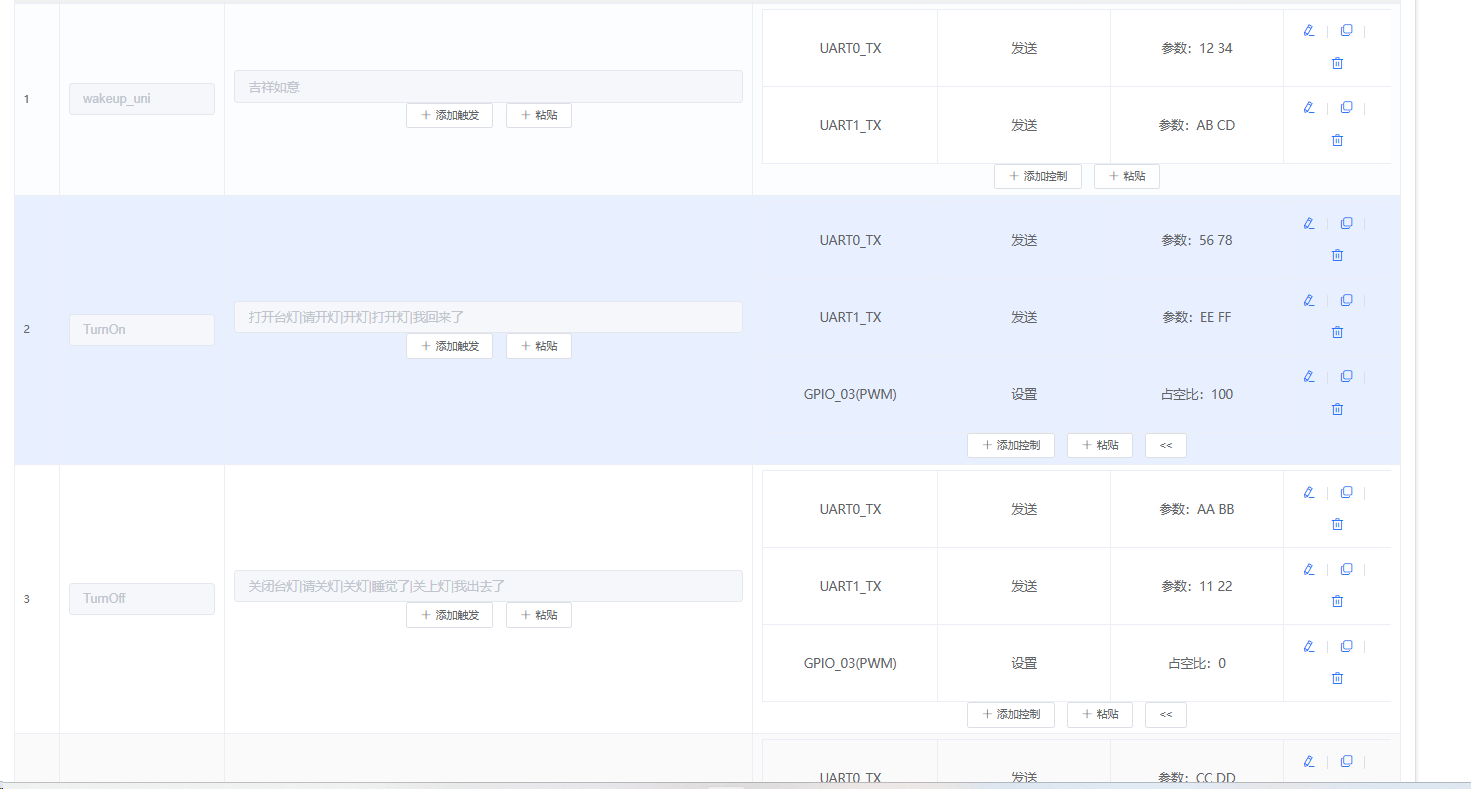

3. 配置语音指令

- 添加唤醒词（如"吉祥如意"）
- 设置具体的语音指令（如TurnOn、TurnOff等）
- 为每个指令配置对应的控制动作

4. 设置控制动作

- UART发送数据：通过串口发送特定指令
- GPIO控制：设置引脚输出高低电平
- 组合动作：多个控制同时执行

5. 生成并下载固件

- 完成配置后点击生成固件
- 平台会生成.bin格式的固件文件
- 下载后使用对应的烧录工具烧录

注意事项：

• 不同芯片型号支持的最大词条数不同
• 唤醒词建议选择4-6个汉字
• 指令词要避免发音相似的情况
• 生成固件前务必检查配置是否完整
• 保存配置文件便于后续修改
