SU-32T 平台与固件 FAQ¶

本页用于整理 SU-32T 相关的平台与固件问题。

SU-32T芯片规格书支持29个GPIO，但平台仅显示20-21个，如何解决？¶

问题描述：

SU-32T芯片规格书标明支持29个GPIO接口，但在智能公元平台的固件配置中仅显示20个，最多可配置21个GPIO，其余GPIO无法在平台中找到或使用。

问题分析：

• 芯片理论资源：SU-32T芯片本身确实支持最多29个GPIO
• 平台可用资源：平台仅开放了20-21个GPIO供用户配置
• 资源占用情况：部分GPIO被系统内部功能占用，无法开放给用户使用
• 模组设计限制：模组化设计中，某些引脚可能用于内部连接或特定功能

解决方案：

方案一：使用平台可用GPIO

1. 确认可用GPIO数量：

   • 平台显示的20-21个GPIO为完全可用的用户接口
   • 这些GPIO经过充分测试，稳定性有保障
   • 优先使用这些可用接口满足应用需求

2. 合理规划GPIO使用：

   • 梳理实际应用需要的GPIO数量
   • 优化设计，减少不必要的GPIO占用
   • 使用复用功能（如I2C、SPI）减少GPIO需求

方案二：二次开发使用未开放GPIO

1. 二次开发要求：

   • 需要具备嵌入式开发经验
   • 熟悉SU-32T芯片架构和寄存器配置
   • 能够进行底层驱动开发

2. 开发流程：

   • 获取SU-32T详细技术规格书和原理图
   • 分析未被占用的GPIO引脚分布
   • 自行开发底层驱动配置这些GPIO
   • 集成到固件中进行测试验证

3. 技术支持：

   • 如需二次开发支持，可联系技术支持获取详细资料
   • 提供具体应用需求和GPIO使用方案
   • 获取未开放GPIO的相关技术文档

可用GPIO说明：

• 平台开放GPIO：20-21个，可直接通过平台配置使用

• 系统占用GPIO：用于内部功能，如：

  • 麦克风接口控制
  • 模块内部通信
  • 系统状态指示
  • 调试接口保留
  • 预留GPIO：为未来功能扩展保留

设计建议：

1. 优先使用平台资源：

   • 使用平台开放的GPIO进行产品设计
   • 避免依赖未开放的GPIO接口
   • 确保产品的兼容性和可维护性

2. GPIO使用优化：

   • 合理规划功能，减少GPIO数量需求
   • 使用IO扩展芯片增加GPIO数量
   • 采用I2C/SPI等总线方式控制多个器件

3. 产品规划考虑：

   • 设计初期就确认GPIO需求
   • 预留足够的GPIO余量
   • 考虑使用其他接口替代部分GPIO功能

注意事项：

• 平台未开放的GPIO可能存在兼容性问题
• 二次开发使用未开放GPIO需要自行承担风险
• 固件更新可能影响未开放GPIO的功能
• 建议在量产前进行充分的兼容性测试
• 如确实需要更多GPIO，可考虑使用GPIO扩展器件

替代方案：

如需要更多GPIO接口，可考虑以下方案：

• 使用I2C GPIO扩展芯片（如PCF8574）
• 采用SPI接口的IO扩展器件
• 使用多片SU-32T协同工作
• 选择其他GPIO资源更丰富的芯片方案

SU-32T串口输入触发功能异常如何解决？¶

问题描述：

设备在通过串口输入触发功能后，多次触发（约每2秒一次）后便无法再接收串口数据，需要重新上电才能恢复。同时串口发送功能也会失效。

问题分析：

这是一个已知的固件问题，在频繁触发串口输入后可能导致通信模块异常。测试场景显示在2秒间隔的连续触发下会出现此问题。

临时解决方案：

1. 延长触发间隔：

   • 延长串口触发的时间间隔（建议大于5秒）
   • 避免连续快速触发操作
   • 测试确定稳定的触发频率

2. 减少触发任务数量：

   • 检查配置的串口触发任务数量
   • 简化触发逻辑，减少同时执行的指令
   • 避免复杂的延迟发送任务

3. 使用其他触发方式：

   • 考虑使用GPIO输入触发替代串口触发
   • 使用外部单片机进行串口到GPIO的转换
   • 采用更稳定的通信协议

根本解决：

此问题需要官方固件更新来解决：

1. 获取最新固件：

   • 联系技术支持获取修复版本的固件
   • 提供测试场景和问题复现方法
   • 等待官方发布稳定版本

2. 固件升级：

   • 下载并烧录最新版本固件
   • 重新配置触发事件
   • 充分测试验证问题是否解决

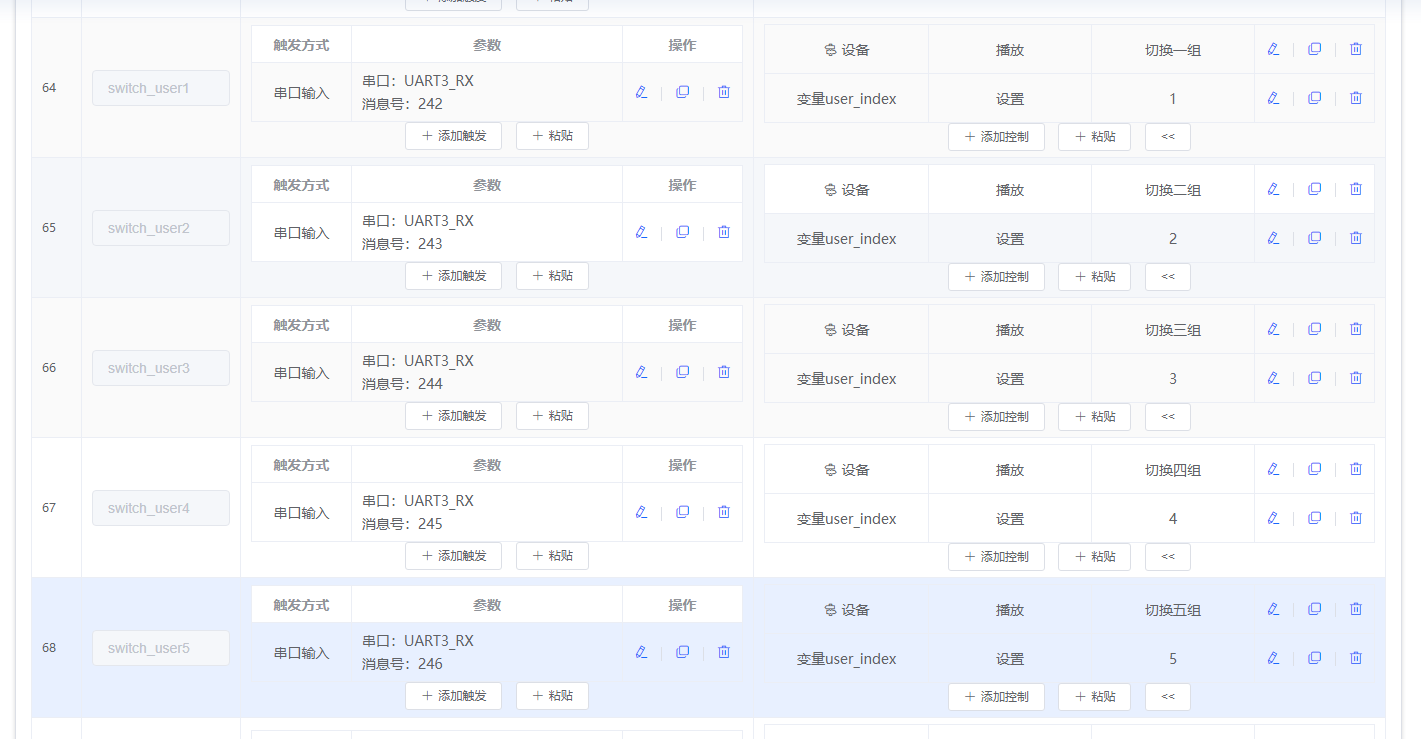

串口输入触发配置示例

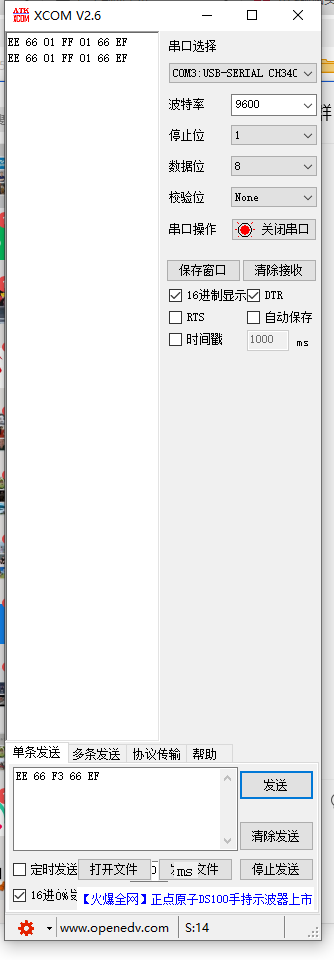

串口接收数据异常时的界面

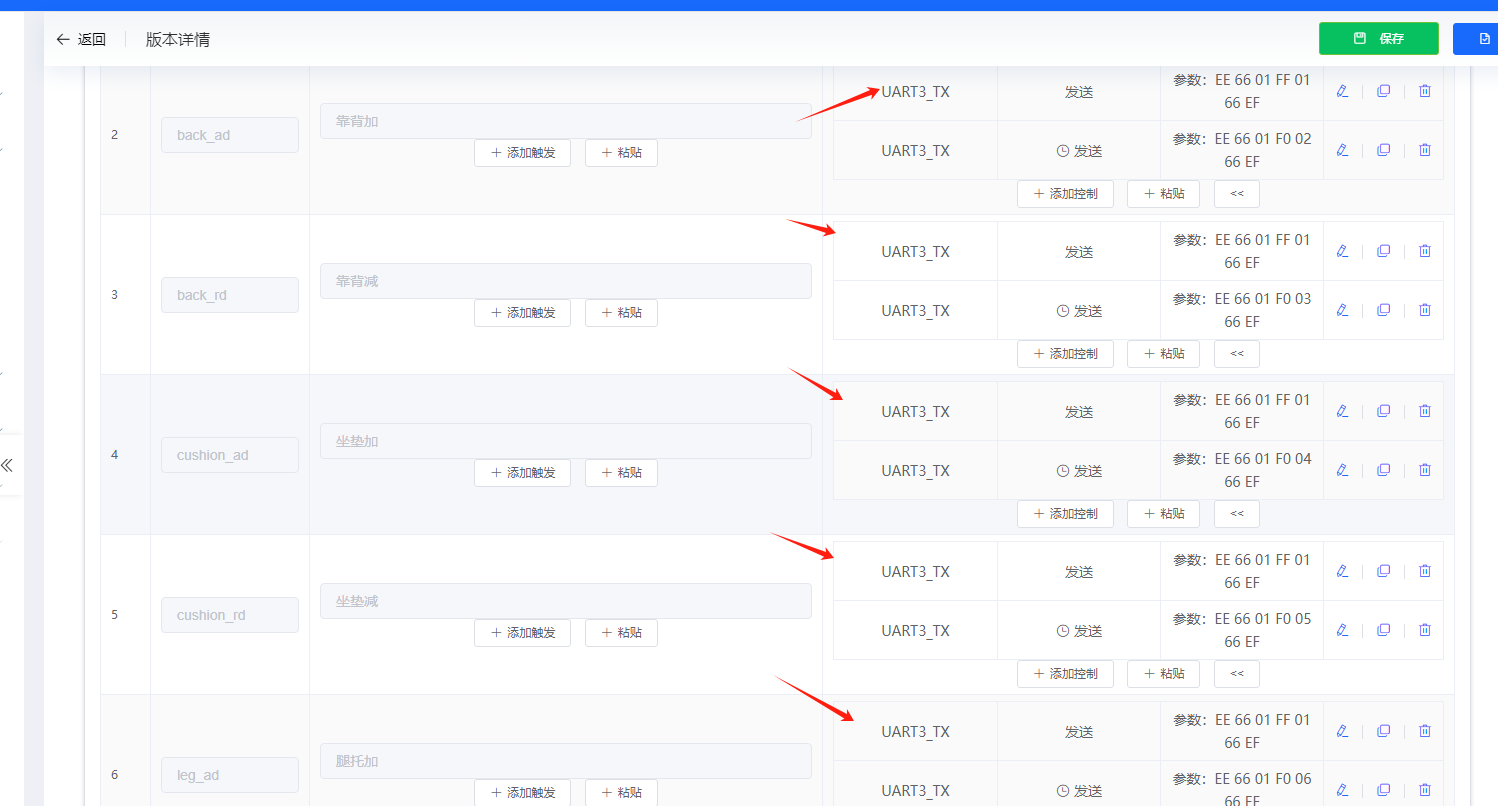

固件配置中的多个串口发送任务

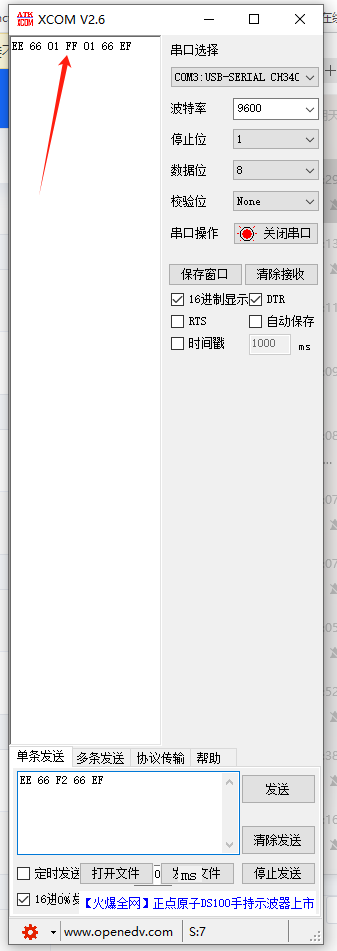

串口发送功能失效的界面

技术说明：

• 问题出现在频繁的串口通信处理上
• 可能与串口缓冲区或中断处理有关
• 需要底层固件优化来彻底解决

注意事项：

• 在问题修复前，避免高频次串口触发
• 保存好配置文件，便于固件升级后恢复
• 如必须高频触发，考虑增加外部处理逻辑
• 建议在量产前充分测试通信稳定性

SU-32T是否支持上电触发事件配置？¶

问题描述：

需要配置SU-32T在上电后延迟200ms发送串口指令，实现开机自动触发功能。

解决方案：

SU-32T支持上电触发事件配置，可通过智能公元平台实现：

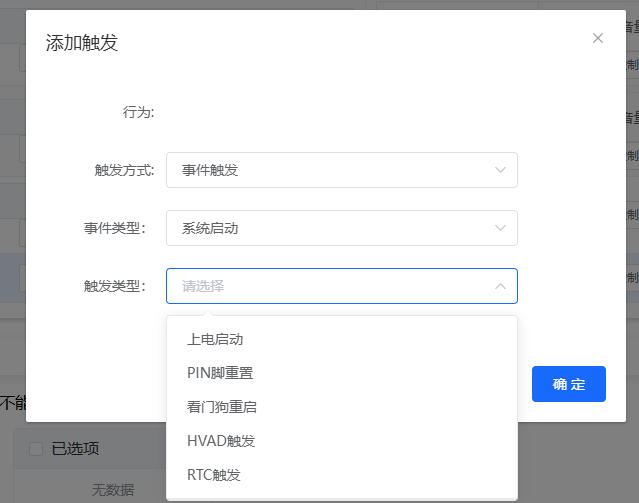

1. 添加触发事件：

   • 在智能公元平台的触发配置中，选择"添加触发"
   • 触发方式选择"事件触发"
   • 事件类型选择"系统启动"
   • 从下拉菜单中选择"上电启动"作为触发类型

2. 配置延迟执行：

   • 在触发动作中设置延迟时间
   • 配置200ms延迟后执行串口发送
   • 设置要发送的具体串口指令内容

3. 串口指令配置：

   • 选择对应的UART端口（UART1_TX或UART3_TX）
   • 配置要发送的十六进制数据
   • 设置通信协议参数（波特率、帧头帧尾等）

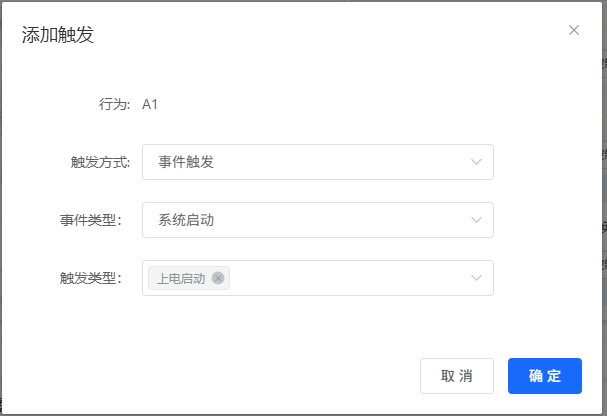

配置上电启动触发事件界面

技术说明：

• 上电触发事件在系统完成初始化后自动执行
• 延迟时间可根据实际需求调整（200ms为推荐值）
• 支持配置复杂的触发逻辑和多条指令执行

注意事项：

• 配置完成后需要重新生成并烧录固件
• 确保P51引脚不接地，复位后直接进入工作模式
• 建议在实际应用中测试不同延迟时间的效果

SU-32T的语音指令如何计算词条数量？¶

问题描述：

需要了解SU-32T模块中，一个语音指令包含多个不同说法（用竖线分隔）时，是否算作多条词条。

解决方案：

词条计算规则：

• 多条说法算多条词条：使用竖线（|）分隔的不同说法，每条都独立计算词条数
• 示例说明："关闭水泵一|关闭按摩泵一"算作2条词条
• 内存占用：每条说法都会占用模型内存空间

词条配置示例：

指令示例：打开灯光|开灯|开启灯光
- 实际占用：3条词条
- 识别效果：任一说法都能触发相同动作

使用竖线分隔多个说法的示例，这样配置会占用多条词条

词条数量管理：

1. SU-32T词条限制：

   • 最大支持150条本地指令
   • 需要合理规划词条分配
   • 避免超出模块容量

2. 优化建议：

   • 选择最常用的2-3种说法
   • 避免过多同义词配置
   • 优先选择识别率高的表述

3. 容量规划：

   • 每个动作平均分配词条数量
   • 重要功能可配置更多说法
   • 次要功能使用单一说法

技术说明：

• 多说法功能提升了用户体验，但会占用更多资源
• 每条说法都需要经过模型训练和存储
• 建议在功能和容量之间找到平衡点

注意事项：

• 配置时要注意总词条数不超过150条
• 测试阶段验证所有说法都能正常识别
• 如词条不足，考虑简化指令或选择更高型号模块

SU-32T上电后需要等待多久才能正常进行串口通讯？¶

问题描述：

需要了解SU-32T上电后需要等待多长时间才能正常进行串口通信。

解决方案：

SU-32T的串口通信就绪时间取决于启动模式：

1. 快速启动模式：

   • 条件：P51引脚不接地
   • 状态：复位后直接进入工作模式
   • 延迟：立即可以进行串口通信

2. 烧录模式：

   • 条件：P51引脚接地
   • 状态：进入固件烧录模式
   • 延迟：需要等待烧录工具连接

技术说明：

• P51是模式选择引脚
• 不接地：正常工作模式
• 接地：烧录/调试模式
• 系统启动时间：约100-200ms

应用建议：

1. 常规应用：

   • 保持P51悬空或接高电平
   • 上电后即可立即通信
   • 适合产品正常使用

2. 开发调试：

   • 可通过P51控制进入不同模式
   • 方便固件更新和调试
   • 需要硬件设计支持

3. 通信时序：

   • 上电后等待100ms再发送指令
   • 确保系统完全初始化
   • 避免因时序问题导致的通信失败

注意事项：

• 确认P51引脚在最终产品中的处理
• 如通信异常，检查P51电平状态
• 建议在通信前增加短暂延时
• 批量生产时注意测试不同上电时序

SU-32T如何配置串口通信协议？¶

问题描述：

需要在智能公元平台为SU-32T模块创建固件时，配置串口通信协议，定义模块通过串口发送和接收数据的格式。

解决方案：

1. Pin脚配置为串口功能

在智能公元平台的Pin脚配置中，将GPIO引脚配置为串口功能：

• UART3配置：PIN37和PIN38可配置为UART3_TX和UART3_RX
• UART1配置：PIN57和PIN58可配置为UART1_RX和UART1_TX
• 根据实际需求选择合适的串口引脚

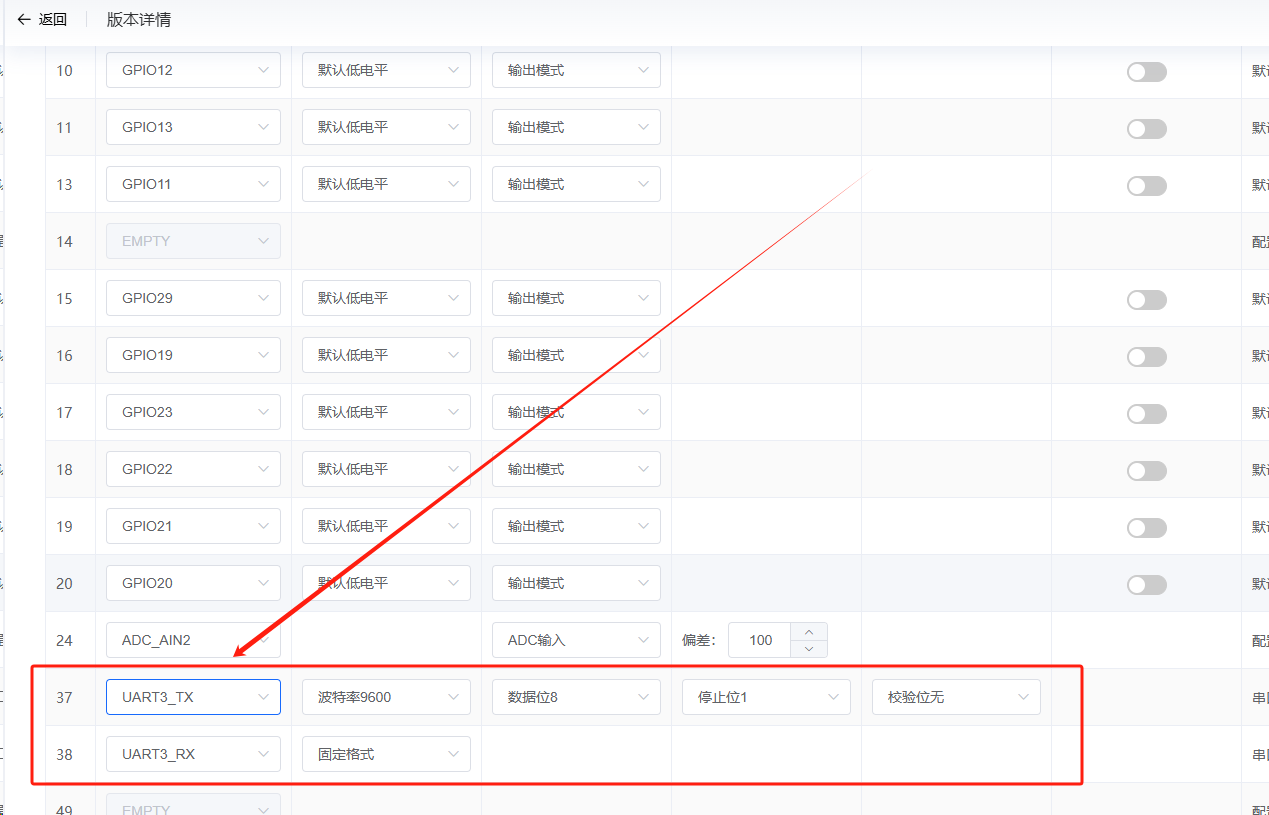

将PIN37和PIN38配置为UART3_TX和UART3_RX

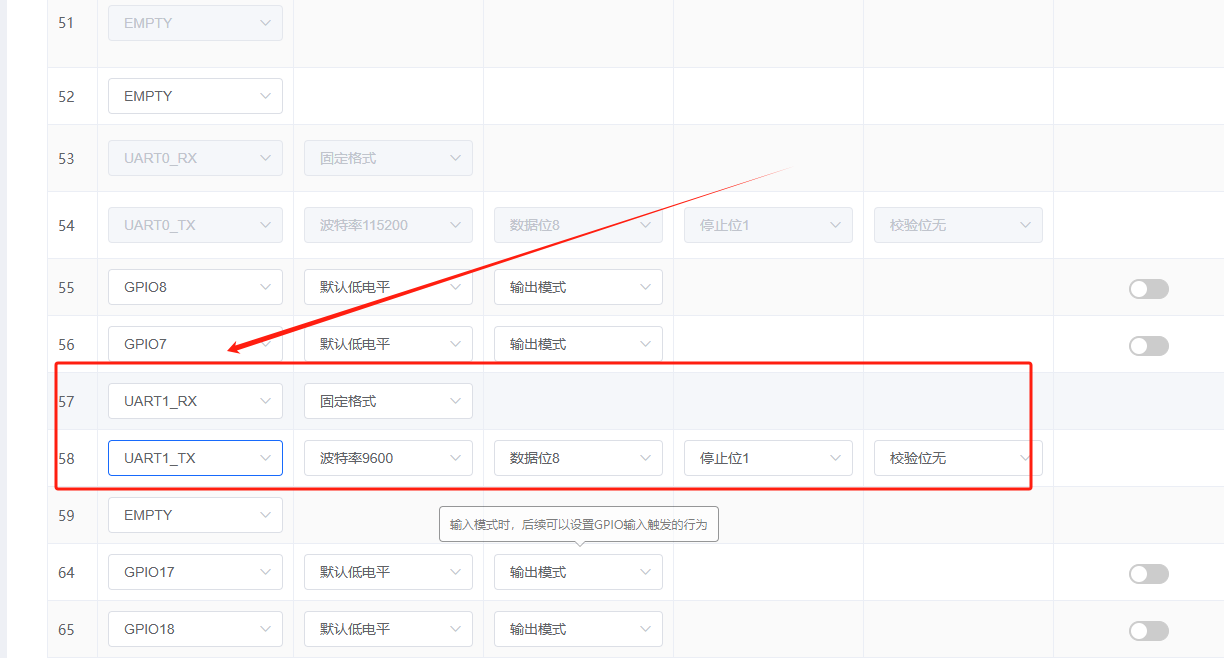

将PIN57和PIN58配置为UART1_RX和UART1_TX

2. 串口协议参数配置

在串口配置界面中，可以自定义通信协议的帧格式：

• 配置格式：选择"配置格式"而非固定格式
• 帧头设置：可自定义帧头，如AA 55
• 帧尾设置：可自定义帧尾，如55 AA
• 波特率：支持9600等常用波特率
• 数据位：8位
• 停止位：1位

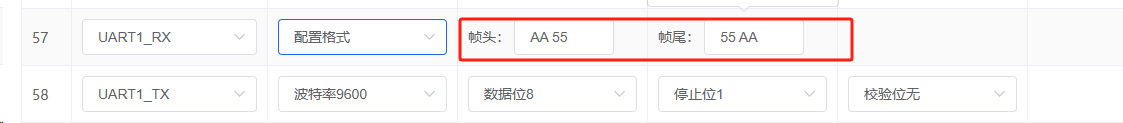

UART1_RX和UART1_TX的帧格式参数配置

3. 命令词发送配置

在命令词自定义界面，配置语音指令触发后的串口发送动作：

• 触发方式：选择"发送"
• 串口选择：选择UART3_TX或UART1_TX
• 发送数据：自定义要发送的十六进制数据，如AA BB CC

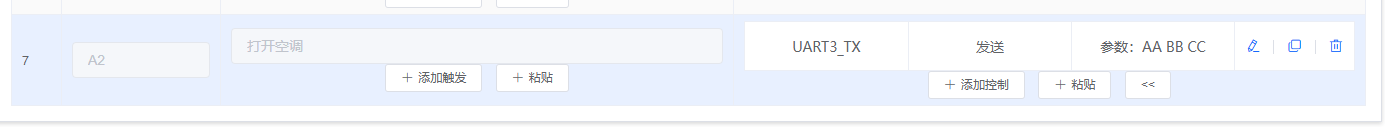

配置"打开浴缸"指令通过UART3_TX发送数据

4. 串口接收配置

配置模块接收外部控制系统的串口指令：

• 触发方式：选择"串口输入"
• 串口选择：选择UART1_RX或UART3_RX
• 消息编号：设置唯一的消息编号用于识别不同指令

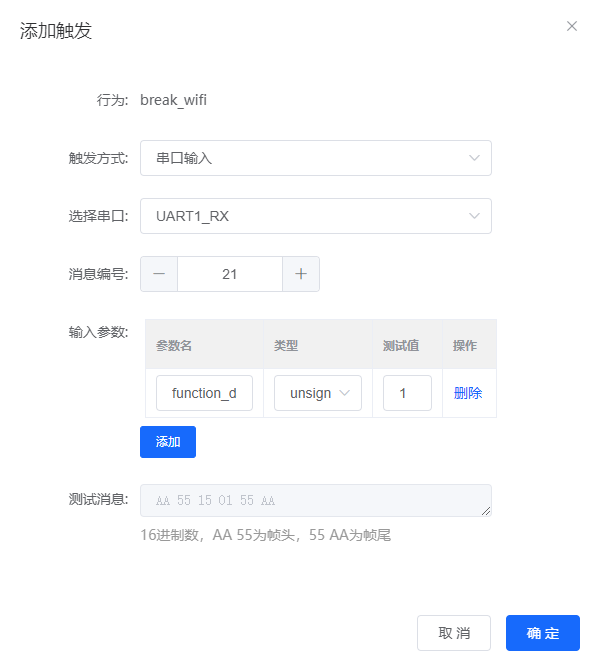

配置通过UART1_RX接收外部指令

5. 多指令关联配置

可以将多个语音指令与串口通信功能关联：

• 为每个语音指令设置不同的行为参数
• 支持将同一语音指令关联多个动作
• 可配置复杂的控制逻辑

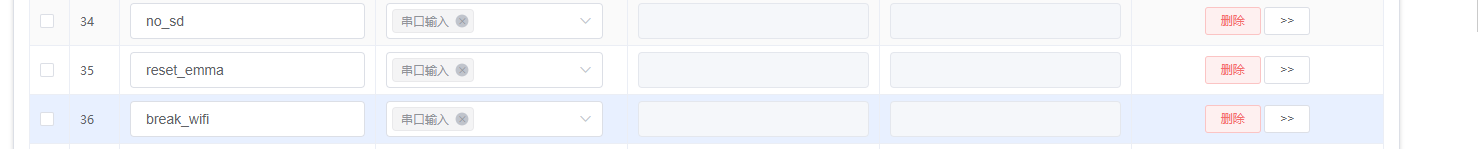

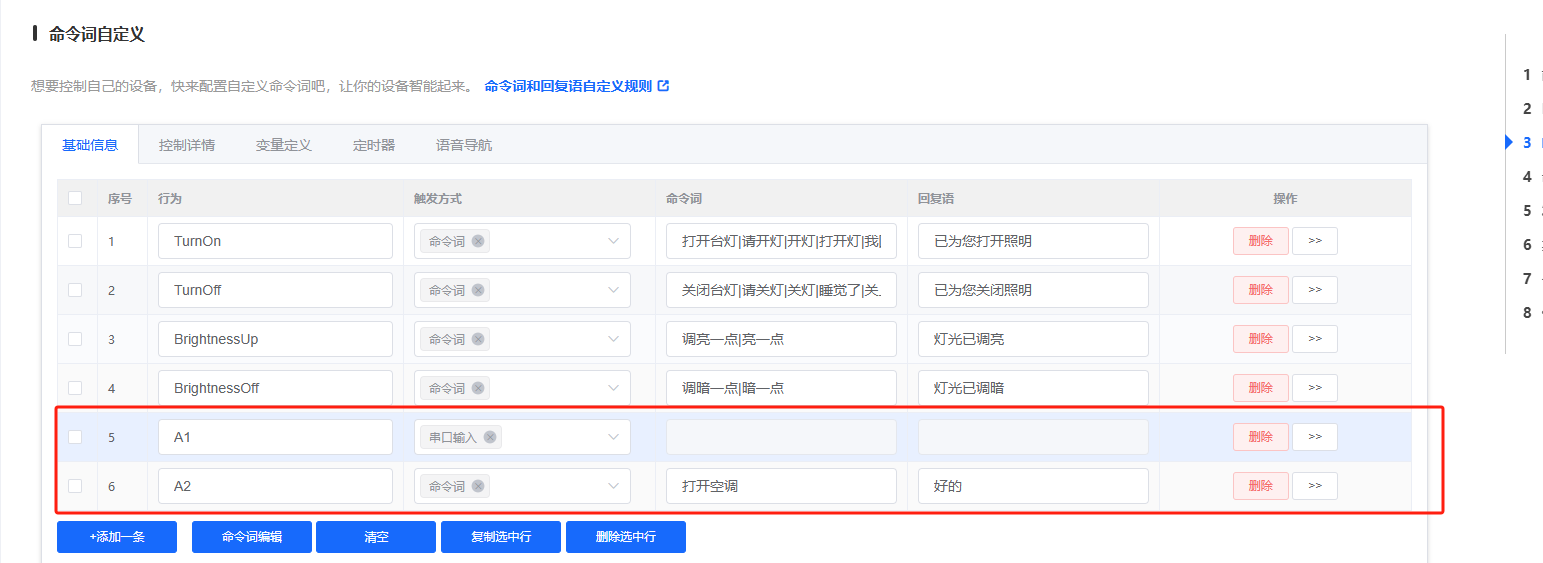

配置多个命令词使用串口输入触发

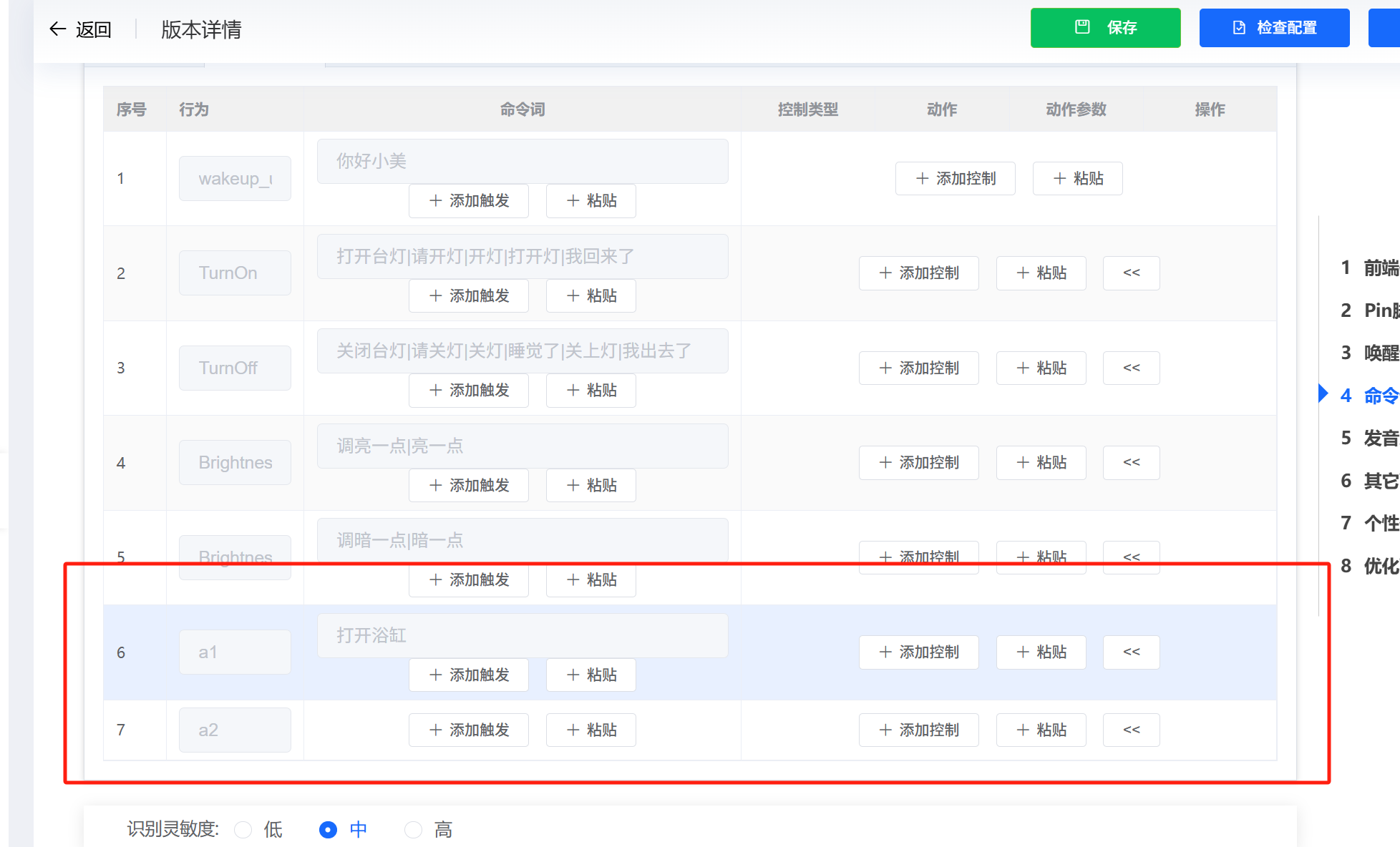

将"打开浴缸"、"关闭浴缸"等指令与具体动作关联

技术要点：

1. 协议灵活性：

   • 支持完全自定义的帧头帧尾
   • 可删除固定格式以适应特殊需求
   • 支持可变长度的数据帧

2. 双向通信：

   • 支持同时配置发送和接收
   • 可实现与控制系统的完整交互
   • 支持多路UART同时工作

3. 配置步骤：

   • 先配置Pin脚为串口功能
   • 再设置串口协议参数
   • 最后关联语音指令和串口动作

注意事项：

• 配置完成后需要重新生成并烧录固件
• 串口通信需要确保电平匹配（TTL电平）
• 使用串口调试工具验证协议正确性
• 注意消息编号的唯一性，避免冲突

如何获取 SU-32T 开发包？¶

问题描述：

需要获取 SU-32T 的开发包进行二次开发。

解决方案：

开发包获取方式：

1. 官方下载：

   • SU-32T 开发包可在官方文档页面下载
   • 文件名格式：SU-32T开发包；版本[日期时间].zip
   • 包含完整的 SDK、示例工程、编译器和调试工具

2. 开发包内容：

   • SDK 开发套件
   • 示例工程代码
   • 编译器工具链
   • 调试工具
   • 技术文档

3. 使用说明：

   • 解压开发包到指定目录
   • 阅读其中的开发文档
   • 参考示例工程进行开发
   • 使用编译器生成自定义固件

注意事项：

• 开发包仅用于二次开发，常规使用建议在智能公元平台配置
• 需要具备一定的嵌入式开发经验
• 如需技术支持，可联系官方获取开发指导

如何配置SU-32T芯片的UART1_RX和UART3_TX以实现串口数据的输入输出测试？¶

问题描述：

需要配置SU-32T芯片，实现通过UART1_RX输入数据，再由UART3_TX输出的数据传输测试。

解决方案：

1. 硬件连接

使用CH340芯片进行USB转串口连接：

CH340 TX → SU-32T UART1_RX
SU-32T UART3_TX → CH340 RX（或其他接收设备）

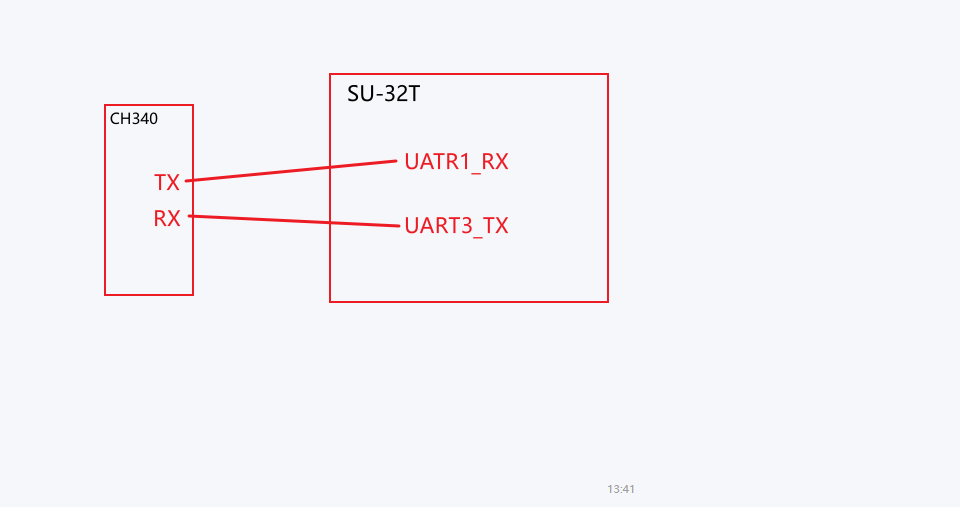

CH340芯片的TX和RX引脚分别连接到SU-32T的UART1_RX和UART3_TX引脚

2. 软件配置

在平台中配置UART参数：

• 波特率：9600
• 数据位：8
• 停止位：1
• 校验位：无

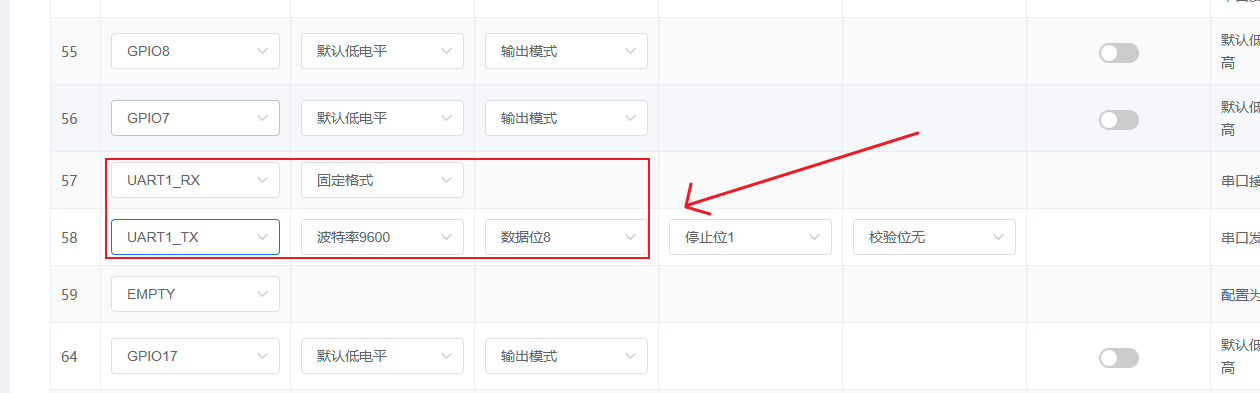

SU-32T的UART1_RX和UART1_TX配置参数设置

3. 测试验证

• 配置完成后烧录固件到模块
• 使用串口调试工具发送测试数据
• 观察UART3_TX是否有对应输出
• 验证数据传输的完整性

注意事项：

• 确保地线（GND）正确连接
• 检查串口参数配置是否匹配
• 测试时建议使用简单的数据格式
• 配置无误后可实现数据的正常转发

SU-32T模块使用什么烧录接口？¶

问题描述：

用户需要确认SU-32T模块的烧录接口是UART还是SW，以及需要连接哪些引脚。

解答：

烧录接口规格：

1. 接口类型

   • SU-32T模块使用UART接口进行固件烧录
   • 不支持SW（SWD）接口烧录

2. 所需连接引脚

   • TXD：数据发送引脚
   • RXD：数据接收引脚
   • GND：接地引脚
   • 5V/3.3V：电源引脚（根据模块要求）

3. 接线方法

   烧录器     →    SU-32T模块
   RXD       →    TXD
   TXD       →    RXD
   GND       →    GND
   5V        →    5V（如需要供电）


4. 注意事项

   • 交叉连接：烧录器的TX接模块的RX，烧录器的RX接模块的TX
   • 确保电平匹配（通常为3.3V）
   • 供电要稳定，建议使用外部电源而非USB供电

5. 烧录工具

   • 可使用专用的UART烧录工具
   • 或通过USB转TTL模块连接电脑
   • 配合相应的烧录软件使用

技术提示： 烧录前建议先确认模块的引脚定义，可通过查看模块丝印或查阅技术手册获得准确的引脚位置信息。

SU-32T开发板如何与PC进行交互？¶

问题描述：

希望了解SU-32T开发板是否可以不设计额外电路，直接与PC交互并实现模拟手动操作PC上的程序。

解决方案：

通信方案说明：

1. 基本通信方式

   • SU-32T通过USB协议与PC端通信
   • 开发板使用串口转USB的方式实现
   • 需要CH340或类似USB转串口芯片

2. 硬件连接

   • 开发板自带USB接口可直接连接PC
   • 或使用外部CH340模块连接UART引脚
   • 连接方式：TX→RX，RX→TX，GND→GND

3. 软件实现

   SU-32T端（发送端）：

   • 配置命令词触发串口输出
   • 设置输出格式（ASCII或十六进制）
   • 通过串口发送控制指令

   PC上位机（接收端）：

   • 编写程序监听指定COM端口
   • 接收并解析来自SU-32T的数据
   • 根据接收到的指令执行相应操作

4. 配置步骤

   • 在智能公元平台添加命令词
   • 每个命令对应一个串口输出动作
   • 生成固件并烧录到SU-32T

应用示例：

注意事项：

• 开发板版本通常已集成USB转串口功能
• 若使用自制板卡，需额外购买CH340模块
• PC端需要自行开发上位机软件
• 通信协议需要预先定义好数据格式

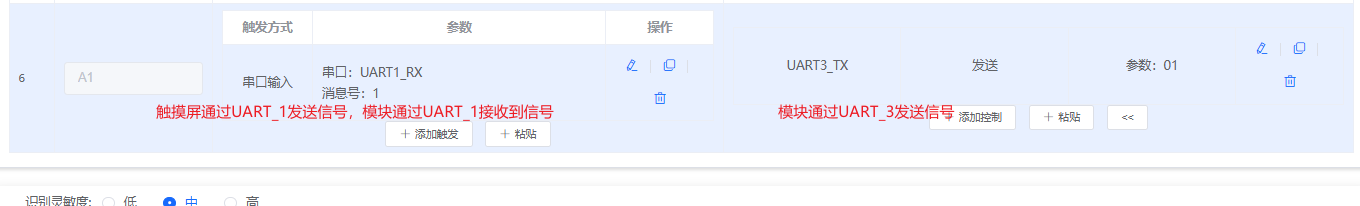

SU-32T触摸屏与语音芯片如何选择UART接口？¶

问题描述：

使用SU-32T触摸屏模块与语音芯片通信时，需要选择正确的UART接口，确保触摸屏触发的指令不会干扰原有的语音命令输出。

解决方案：

1. UART接口选择

• 触摸屏通信使用UART1
• 语音模块通过UART3接收信号
• 模块通过UART1接收触摸屏信号
• 模块通过UART3发送信号控制外部设备

2. 通信配置

触摸屏(UART1) → 语音模块(UART1_RX)
语音模块(UART3_TX) → 外部设备

3. 信号隔离

• UART1和UART3相互独立工作
• 触摸屏信号不会干扰语音命令输出
• 语音播报和串口输出可同时进行

注意事项：

• SU-32T支持多路UART，可根据需求分配
• 确保波特率等通信参数一致
• 触摸屏和语音功能可并行使用
• 无需担心信号互相干扰

SU-32T是否有现成的工程文件可以直接测试？¶

问题描述：

需要现成的SU-32T工程文件或固件，可以直接下载并进行功能测试，以快速了解模块的基本功能。

解决方案：

目前资源状况：

1. 官方资源

   • 官方暂不提供预编译的现成工程文件
   • 主要提供开发包和示例代码
   • 用户需要根据实际需求自行配置生成

2. 获取示例资源的途径

   • 官网开发包：包含基础配置示例
   • 技术文档：详细的配置说明和步骤
   • 社区分享：部分用户分享的配置案例

建议操作流程：

1. 参考示例配置

   • 下载官方开发包
   • 查看标准配置模板
   • 根据需求修改参数

2. 创建测试工程

   • 在平台创建新工程
   • 选择基础的语音识别功能
   • 配置简单的IO控制

3. 逐步测试验证

   • 先完成基础功能测试
   • 再逐步增加复杂功能
   • 保存每个阶段的工程文件

注意事项：

• 官方不提供预编译固件主要是出于安全考虑
• 建议用户自行配置，以获得最佳使用体验
• 可联系技术支持获取配置指导
• 保存配置好的工程文件以便后续使用

SU-32T在在线开发网站找不到例程怎么办？¶

问题描述：

在SU-32T的在线开发网站中搜索不到可用的例程或项目，文档选项下也只有开发包和用户指南。

解决方案：

1. 当前资源状态

• SU-32T暂无在线例程

• 文档选项下仅有：

  • 开发包
  • 用户指南

2. 替代方案

• 可参考SU-03T的例程进行修改
• 将SU-03T例程配置改为SU-32T
• 大部分基础功能配置相似

3. 获取帮助

• 查看官方开发包中的示例
• 参考用户指南进行配置
• 联系技术支持获取配置案例

SU-32T配置GPIO时输入模式选项不显示怎么办？¶

问题描述：

在配置GPIO引脚时，发现"输入模式"选项未显示，无法进行输入配置。

解决方案：

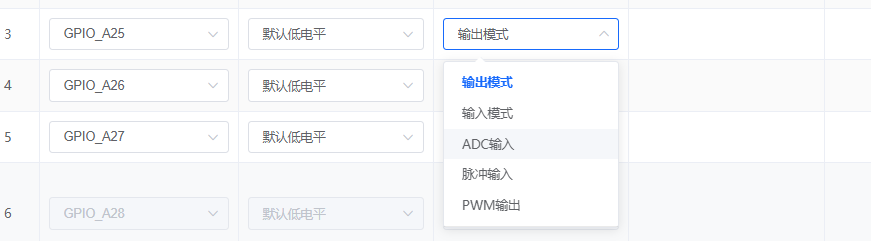

1. 检查引脚当前模式

• 如果引脚被设置为"输出模式"
• 输入模式选项不会显示

2. 正确配置步骤

• 先在平台PIN脚配置中将该引脚配置为"输入模式"
• 保存配置后，输入模式相关选项才会出现

注意事项：

• GPIO引脚需先设置为输入模式，才能配置输入相关参数
• 输入模式和输出模式是互斥的，不能同时配置
• 配置完成后记得生成新固件并烧录

如何配置SU-32T模块通过串口指令触发语音播报？¶

问题描述：

需要配置SU-32T模块，使其在接收到特定串口指令后自动播报对应的语音内容。

解决方案：

通过配置平台添加串口触发行为：

1. 添加触发行为

   • 在配置界面选择添加新的触发行为
   • 触发方式选择"串口输入"

2. 配置串口参数

   • 选择串口：UART1_RX
   • 设置消息编号：1-255之间（自定义）
   • 配置参数：根据需要添加参数（可选）
   • 参数类型：unsigned char
   • 设置测试值：1

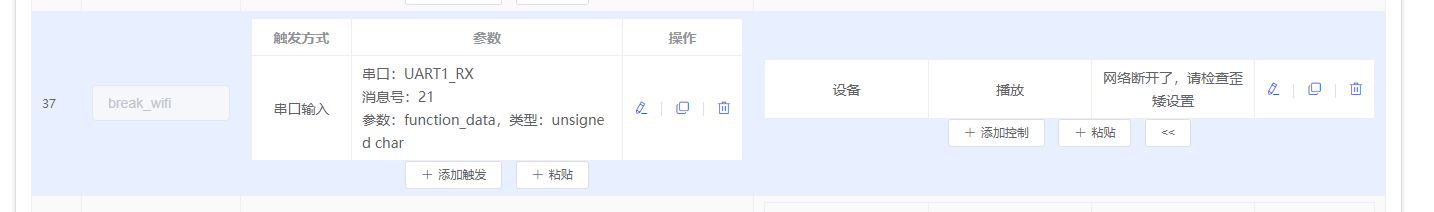

3. 确认配置

   • 添加控制后确认配置详情
   • 配置完成后，当模块收到外部串口消息
   • 模块会自动播报对应的消息内容

注意事项：

• 消息编号需要在1-255范围内
• 参数配置为可选项，根据实际需求决定是否添加
• 串口指令内容需要与外部发送端约定好
• 配置完成后需要重新生成并烧录固件

如何设置SU-32T不进入休眠状态¶

问题描述：

需要设置SU-32T设备使其不会因超时而自动进入休眠状态。

解决方案：

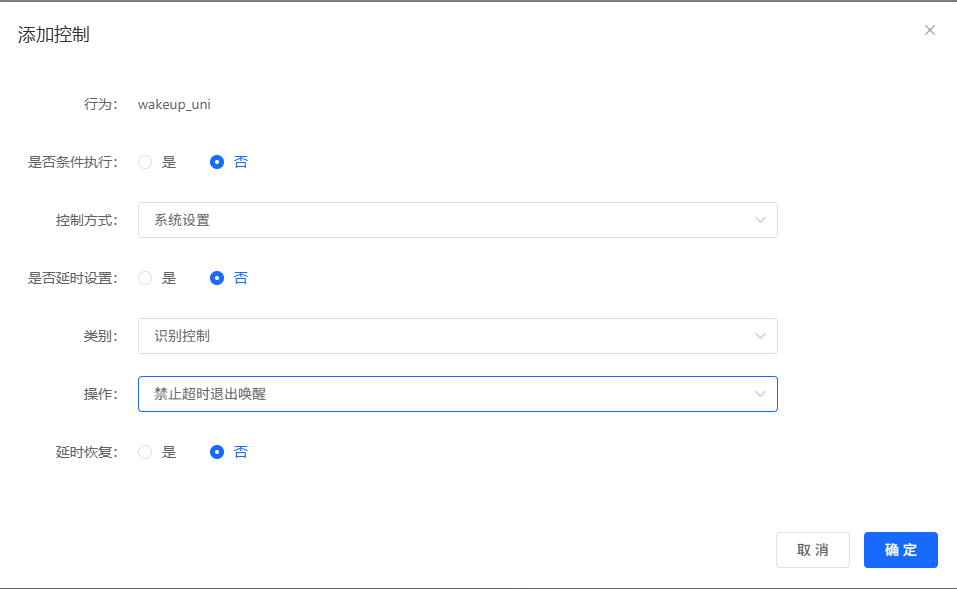

1. 添加唤醒词控制

   • 在唤醒词配置中添加控制选项
   • 选择"添加控制"功能

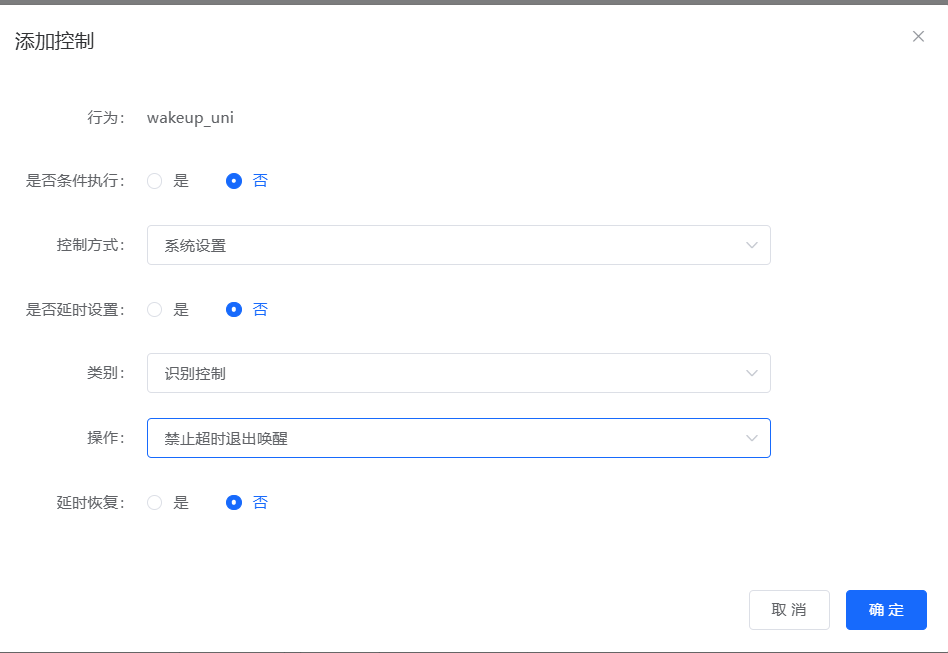

2. 设置禁止超时退出

   • 操作类型选择"禁止超时退出唤醒"
   • 这样设备将保持唤醒状态不休眠

注意事项：

• 禁止休眠会增加功耗
• 建议根据实际需求选择合适的休眠策略
• 长时间不使用时建议恢复休眠功能

如何在不同型号间导入命令词¶

问题描述：

需要将一个项目（如SU-32T）中已配置的命令词导入到另一个项目（如CI-03T）中。

解决方案：

1. 复制源项目命令词

- 在源项目的命令词编辑器中点击"命令词编辑"
- 复制所有命令词文本内容
- 命令词格式示例：`BB=启动一号舵机@一号舵机准备就绪`

2. 粘贴到目标项目

- 进入目标项目的命令词自定义页面
- 点击"命令词编辑"按钮
- 将复制的命令词粘贴到编辑框中
- 点击"确定"保存更改

注意事项：

• 确保命令词语法格式正确
• 导入的命令词总数不能超过模块限制（通常为10条）
• 不同型号可能支持的命令词数量不同
• 导入后建议测试确保命令词正常工作

SU-32T是否支持时钟功能？精度如何？¶

问题描述：

需要了解SU-32T是否内置时钟，以及时钟精度是否满足按时间段控制继电器的需求。

解决方案：

1. 时钟功能支持

• 内置时钟：SU-32T模块带有时钟电路
• 离线运行：可独立计时，无需外部时间源
• 定时功能：支持基于时间的控制逻辑

2. 时钟精度说明

• 精度限制：无法实时获取网络时间
• 时间偏移：长时间运行会产生累积误差
• 误差范围：可能达到每年3-4分钟
• 影响因素：温度、电压等环境因素

3. 定时控制实现

支持时间段控制功能：

• 时间判断：可设置5:30-18:30等时间段
• 多路控制：可控制多路继电器
  • 示例：白天运行两路继电器
  • 示例：夜间运行一路继电器
• 逻辑配置：在平台上设置时间条件

4. 精度优化建议

• 定期校准：定期重启或更新时间
• 温度补偿：保持工作环境温度稳定
• 选型建议：对精度要求高的应用建议测试验证

注意事项：

• 适合精度要求不高的定时应用
• 高精度需求建议外接RTC模块
• 建议购买样品进行实际测试
• 定时功能依赖模块内部时钟稳定运行
