离线语音模组 CI-33T¶

快速规格一览¶

高级功能支持¶

CI-33T vs CI-03T 对比¶

CI-33T 相比 CI-03T 主要优势在于更大的词条容量（500 vs 300）和更大的 Flash（4M vs 2M），适合需要更多命令词的应用场景。

定位与适用场景¶

• 定位：新一代高性能神经网络离线语音模组，集成 BNPU V3 + CPU，可单独作为语音主控使用

• 适用场景：

  • 智能家电：风扇、晾衣架、加湿器、茶壶等需要语音控制的产品
  • 智能照明：台灯、吸顶灯、氛围灯
  • 智能门锁/安防类：门锁、门磁、门禁面板
  • 智能玩具与小家电：故事机、互动玩偶、小型清洁类设备等
  • 其他：86盒、语音面板等无需联网即可响应的产品
  • 优势：低延时、本地数据安全、大词条容量（500词）

  • 版本说明：

  • 普通双咪版本：适合双麦克风降噪场景，内部不支持 AEC

  • 单咪 AEC 版本：单麦克风配合内部 AEC 算法，可有效抑制回声

模组概述¶

CI-33T 是我司研发的新一代高性能神经网络智能语音模组，集成了脑神经网络处理器 BNPU V3 和 CPU 内核，系统主频可达 220MHz，内置高达 640KByte 的 SRAM，集成 PMU 电源管理单元，高性能低功耗 Audio Codec+ClassAB 功率放大器和多路 UART、IIC、IIS、PWM、GPIO、PDM 等外围控制接口。

核心特性¶

基本资料下载¶

• CI-33T-V1.3-模组规格书.pdf
• CI-33T-V1.3-原理图.pdf
• CI-33T封装图.PCB

资料获取说明¶

CI-33T与CI-03T共用开发资料，主要差异在于Flash容量：

• CI-03T：2M Flash，支持300条词条
• CI-33T：4M Flash，支持500条词条

除上述差异外，其他硬件规格和功能完全相同，可参考CI-03T的所有技术文档和开发资料。

开发与烧录资源附件¶

• 01、CH340安装包.rar
• 02、模块烧录软件.rar
• CI-33T烧录指引文档V1.2.docx
• CI-33T烧录调试接线.png
• 04、模块出厂固件.rar
• 05、串口调试软件.rar
• CI-33T开发包；版本V2.1.0.rar
• 产品结构声学规范.rar
• 喇叭和咪头选型推荐.rar

硬件设计指南¶

1. 电源设计¶

• 独立供电：建议使用独立的 LDO 或 DC-DC + LDO 为模组供电
• 滤波电容：在 VCC 引脚附近放置 10uF + 100nF 滤波电容
• 接地设计：数字地与模拟地单点汇合，避免大电流回流经过音频前端

2. 声学设计¶

• 麦克风布局：差分走线并包地处理，麦克风孔应有良好密封性
• 隔离设计：麦克风与喇叭之间应有声学隔离（如减震棉）
• 功放电路：功放电路应远离麦克风电路

3. 接口与防护¶

• UART/IO：预留 TX/RX 测试点以便调试升级
• ESD 防护：对外接口建议放置 ESD 保护器件

参考设计文档¶

• 产品结构声学规范.rar
• 喇叭和咪头选型推荐.rar

开发环境搭建¶

开发工具下载¶

环境准备¶

1. 安装 CH340 USB转串口驱动
2. 安装烧录软件
3. 注册智能公元平台账号（配置词表和语音）

固件烧录指南¶

烧录文档¶

• CI-33T烧录指引文档V1.2.docx
• CI-33T烧录调试接线.png

烧录步骤¶

1. 硬件连接：将模组 UART_TX/RX 与 PC 串口工具连接，保证 GND 相连
2. 进入烧录模式：拉低 BOOT 引脚后上电
3. 执行烧录：打开烧录软件，选择固件文件与端口，点击开始烧录
4. 验证结果：复位模组，对着麦克风说出唤醒词，观察串口日志与语音播报

出厂固件¶

• 04、模块出厂固件.rar

指令集与词表配置¶

• 支持多场景词表，结构为"唤醒词 → 命令组 → 动作"
• 词条容量：500条（比 CI-03T 多 200 条）
• 通过智能公元平台配置唤醒词、命令词和回复语
• 串口协议：0xAA 0x55 [CMD] [LEN] [DATA] [CS]

教程与配套固件¶

项目教程¶

在线教程链接¶

• CI-33T语音+蓝牙控制灯泡教程
• CI-33T语音+2.4G无线透传控制灯泡教程

外设开发与应用示例¶

场景 1：继电器控制（开关灯）¶

// 伪代码示例
void on_voice_command(int cmd_id) {
    if (cmd_id == CMD_LIGHT_ON) {
        gpio_set_level(PIN_RELAY, 1);
        play_voice("灯已打开");
    }
}

场景 2：串口透传（对接主控 MCU）¶

• CI-33T 作为语音协处理器，识别成功后通过串口发送 ID 给主控 MCU
• 协议示例：0xAA 0x55 [CMD_ID] [DATA_LEN] [DATA] [CHECKSUM]

场景 3：联动应用¶

• 与 WiFi 模组（如 BL-62B）结合，实现语音+云端控制
• 典型方案：CI-33T（语音识别）+ BL-62B（WiFi联网）

产品升级路径¶

CI-33T项目需要AI功能时如何升级？¶

问题描述：

CI-33T项目推进过程中，如果需要增加AI功能（如自然语言对话、智能问答等），原方案无法满足需求。

升级方案：

方案一：升级至JX-A7T模组

• 产品定位：JX-A7T是离在线语音AI大模型模组
• 核心优势：同时支持离线指令和在线AI对话
• 技术架构：双芯片方案（CI1302语音芯片 + WiFi芯片）
• 功能对比：

方案二：搭配ESP32方案

• 使用CI-33T处理语音识别
• 通过串口连接ESP32处理AI功能
• 需要额外的硬件和软件开发成本

JX-A7T优势：

• 集成度高，减少开发复杂度
• 支持智能体平台配置
• 商用拓展性好，适合产品化
• 当前入手有优惠价格

注意事项：

• JX-A7T离线词条容量为300条，如需更多离线词条需评估需求
• AI功能需要网络连接
• 详细文档：JX-A7T使用指南

参考链接¶

声源定位功能配置与数据读取¶

功能概述：

CI系列芯片支持声源定位功能，通过双麦克风阵列实现声源方向检测。该功能可识别0-180度范围内的声源角度，分辨率为10度，共19个角度位置。

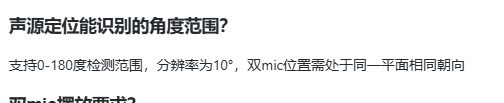

技术规格：

• 检测范围：0-180度
• 角度分辨率：10度（19个角度位置）
• 双麦克风要求：同一平面、同向安装
• 推荐间距：40mm
• 识别距离：建议1米以上（过近会导致识别不准确）

功能配置步骤：

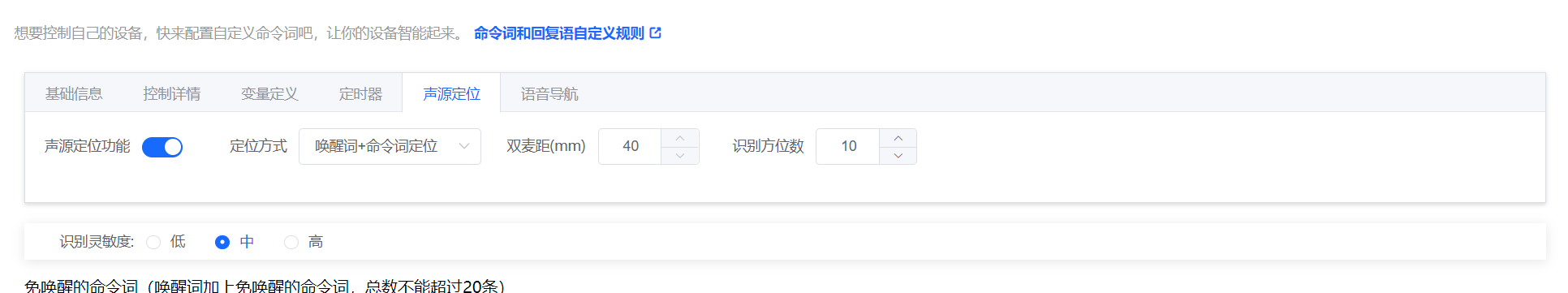

1. 启用声源定位功能

在配置界面中启用声源定位功能：

• 定位方式：选择"唤醒词+命令词定位"
• 双麦间距：设置为40mm
• 识别方位数：设置为10

2. 数据获取方法

声源定位数据可通过以下方式获取：

• 变量访问：角度数据存储在内部变量中
• 串口输出：通过UART0发送角度数据
• 语音播报：实时播报当前角度值

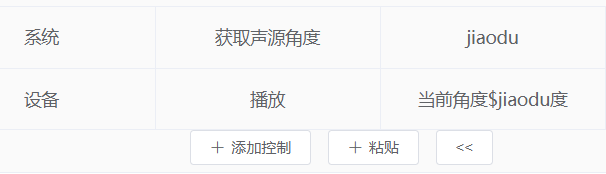

3. 角度数据读取配置

使用播放动作读取变量值：

配置播放变量"jiaodu"的当前值，用于验证数据获取是否正常。

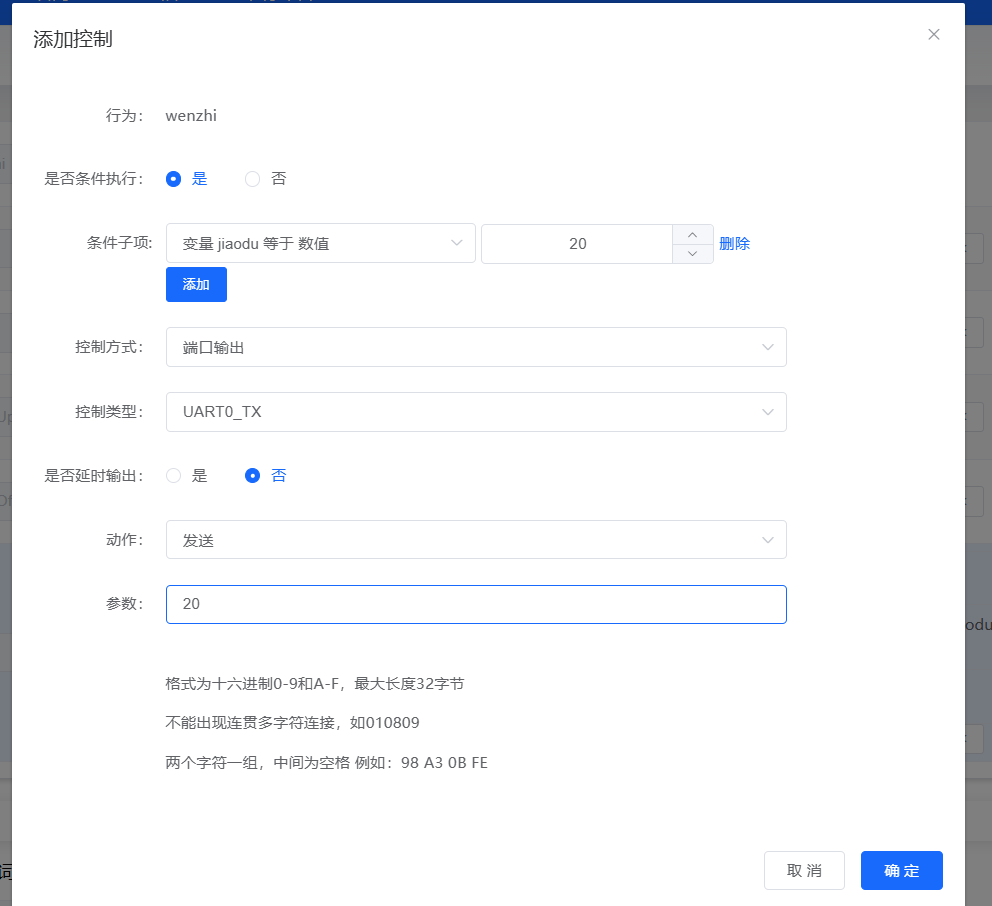

4. 串口数据发送配置

设置条件触发，当检测到特定角度时通过串口发送数据：

配置步骤：

1. 添加控制条件：

   • 条件类型：变量等于数值
   • 变量名：jiaodu
   • 数值：具体角度值（0、10、20...180）

2. 设置输出参数：

   • 控制方式：端口输出
   • 控制类型：UART0_TX
   • 动作：发送
   • 参数：对应角度的十六进制值

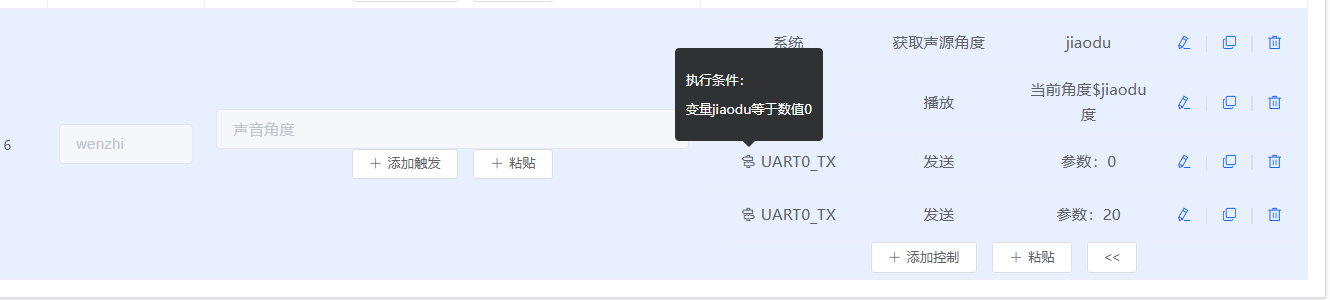

最终控制配置示例：

显示已配置的两个控制项：

• 变量jiaodu等于数值0时，通过UART0_TX发送参数0
• 变量jiaodu等于数值20时，通过UART0_TX发送参数20

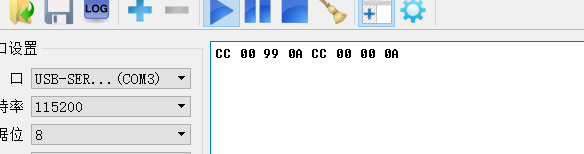

串口数据格式示例：

• 0度时：55 AA 01 00 AA 55
• 10度时：55 AA 01 0A AA 55
• 20度时：55 AA 01 14 AA 55
• 90度时：55 AA 01 5A AA 55
• 180度时：55 AA 01 B4 AA 55

完整配置要求：

需要为19个角度值分别设置控制条件：

• 0度、10度、20度、...、180度
• 每个角度对应一个触发条件
• 共19个控制配置项

使用注意事项：

1. 距离要求：

   • 测试距离应保持在1米以上
   • 过近距离会导致识别不准确
   • 远些距离会显著提高识别精度

2. 硬件安装：

   • 双麦克风必须处于同一平面
   • 麦克风方向应保持一致
   • 推荐间距为40mm

3. 功能触发：

   • 不唤醒时始终播报0度
   • 唤醒后才能检测到实际角度
   • 需要设置19个触发和控制条件对应各角度

4. 数据稳定性：

   • 初期测试可能出现数据不稳定
   • 建议在不同距离和角度进行测试
   • 可使用测试固件验证功能

应用场景：

声源定位功能适用于：

• 展厅交互系统
• 智能家居控制
• 机器人听觉系统
• 多媒体互动装置
• 语音方向追踪设备

故障排除：

• 始终显示0度：确认系统已唤醒，检查麦克风连接
• 数据不稳定：增加测试距离，检查环境噪声
• 无法获取数据：确认变量配置正确，检查串口连接

CI-33T烧录接线说明¶

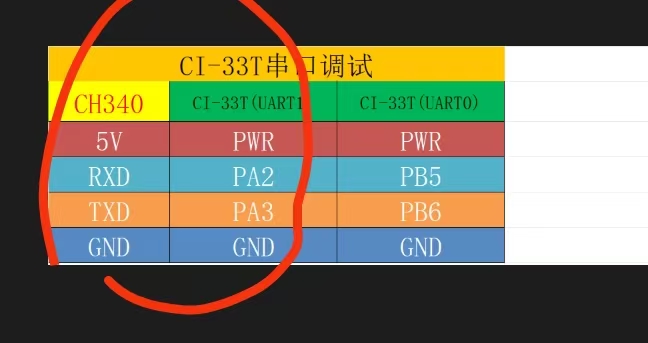

串口烧录接线图：

接线说明：

• 使用UART1接口进行烧录（B6/B7引脚）
• CH340模块的TX连接到CI-33T的RX
• CH340模块的RX连接到CI-33T的TX
• 烧录时芯片型号选择CI1303

CI-33T如何通过串口控制TTS语音合成？¶

问题描述：

需要了解如何使用单片机（如STM32）通过串口控制CI-33T模块的TTS（文字转语音）功能，实现将文本转换为语音输出。

解决方案：

功能确认

CI-33T模块支持TTS文字转语音功能，可以通过串口接收文本数据并合成语音输出。

通信协议

• 接口类型：串口（UART）
• 数据编码格式：GB2312
• 数据格式：直接发送需要合成的文本内容，无需特殊协议头或尾

硬件连接

1. 串口连接：

   • STM32的UART TX引脚连接到CI-33T的UART RX引脚
   • STM32的UART RX引脚连接到CI-33T的UART TX引脚
   • 确保GND共地连接

2. 电源要求：

   • 供电电压：3.6V-5.5V
   • 确保电源能提供足够的峰值电流（>500mA）

软件配置

1. 串口参数设置：

   • 波特率：9600bps（默认）
   • 数据位：8位
   • 停止位：1位
   • 校验位：无

2. 发送数据示例：

   • 发送"你好"文本（GB2312编码）：

     0xC4 0xE3 0xCA 0xC7


   • 模块接收后自动进行语音合成并播放

使用步骤

1. 配置模块：

   • 在智能公元平台生成支持TTS功能的固件
   • 烧录到CI-33T模块

2. 发送文本：

   • 将文本转换为GB2312编码
   • 通过串口发送编码后的字节数据
   • 模块自动识别并合成语音

3. 验证功能：

   • 发送测试文本如"测试"
   • 听模块是否正确播放语音
   • 检查语音清晰度和音量

注意事项

• 确保发送的文本编码为GB2312格式，否则可能出现乱码
• 串口通信参数必须与模块默认设置一致
• TTS功能需要模块支持，使用前请确认固件已启用该功能
• 长文本建议分段发送，避免一次性发送过多数据

参考资料

• 详细的TTS功能说明请参考官方技术文档
• GB2312编码表可查询相关标准文档
• 更多示例代码可联系技术支持获取
