BL-62B 固件配置

本文档专门针对 BL-62B WiFi 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息

  • 模组型号：BL-62B
  • 芯片型号：BL602
  • 模组类型：WiFi 模组
  • 主要功能：零代码开发 WiFi 产品
  • 网络支持：WiFi 连接
  • 协议支持：二进制/JSON/文本协议

  • 特色功能：

    • 免费接入智能公元小程序
    • 支持自有小程序商城
    • 手机扫码 OTA
    • 可免烧录
    • 支持嵌入 C 代码

创建产品

在开始配置固件之前，需要先在智能公元平台创建对应的产品。以下是创建 BL-62B 产品的详细步骤：

1. 进入产品管理页面

  1. 登录智能公元平台（smartpi.cn）
  2. 在左侧导航菜单中，点击「产品管理」，展开子菜单后选择「所有产品」
  3. 进入产品管理页面，可以看到产品列表和操作按钮

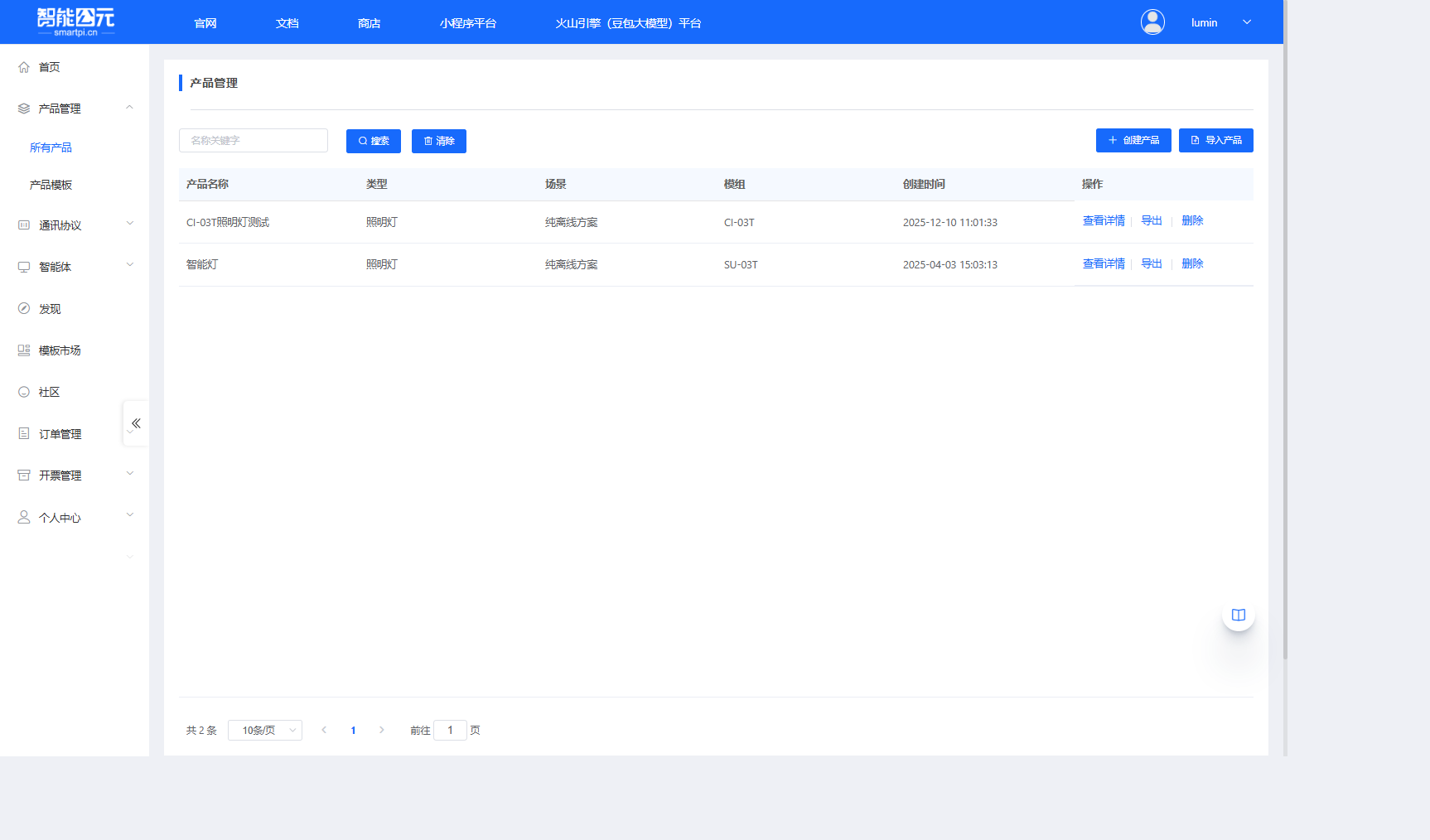

产品管理页面

2. 点击创建产品

在产品管理页面右上角，点击蓝色的「创建产品」按钮，进入产品创建向导。

3. 选择产品类别

产品创建向导分为三个步骤。第一步是选择产品类别：

  1. 在「选择产品类别」步骤中，可以看到多个产品类别标签页（灯具、开关、插座等）
  2. 对于 BL-62B 模组，通常选择「其他」类别下的「其他产品」
  3. 点击「其他产品」卡片完成选择

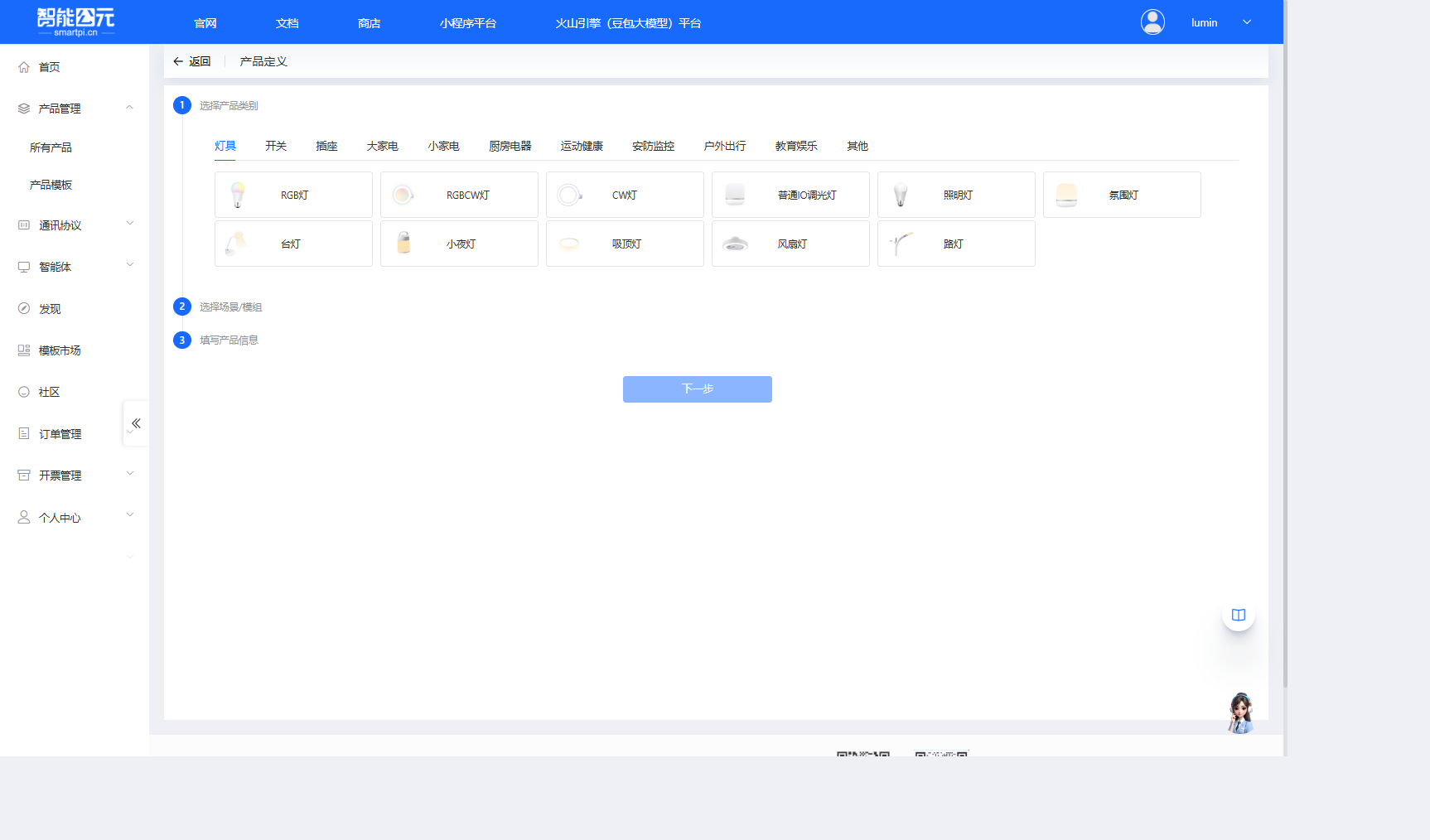

选择产品类别

示例：选择「其他产品」类型，点击对应的卡片完成选择。

4. 选择场景和模组

第二步是选择应用场景和硬件模组：

4.1 选择场景

在「选择场景/模组」步骤中，首先选择应用场景：

  • 纯离线方案：无需连网，离线也能操作
  • Wi-Fi：Wi-Fi 产品，可远程控制产品（推荐用于 BL-62B）
  • 大模型：离在线操作，可接入大模型智能体
  • 在线：随时随地可操作产品

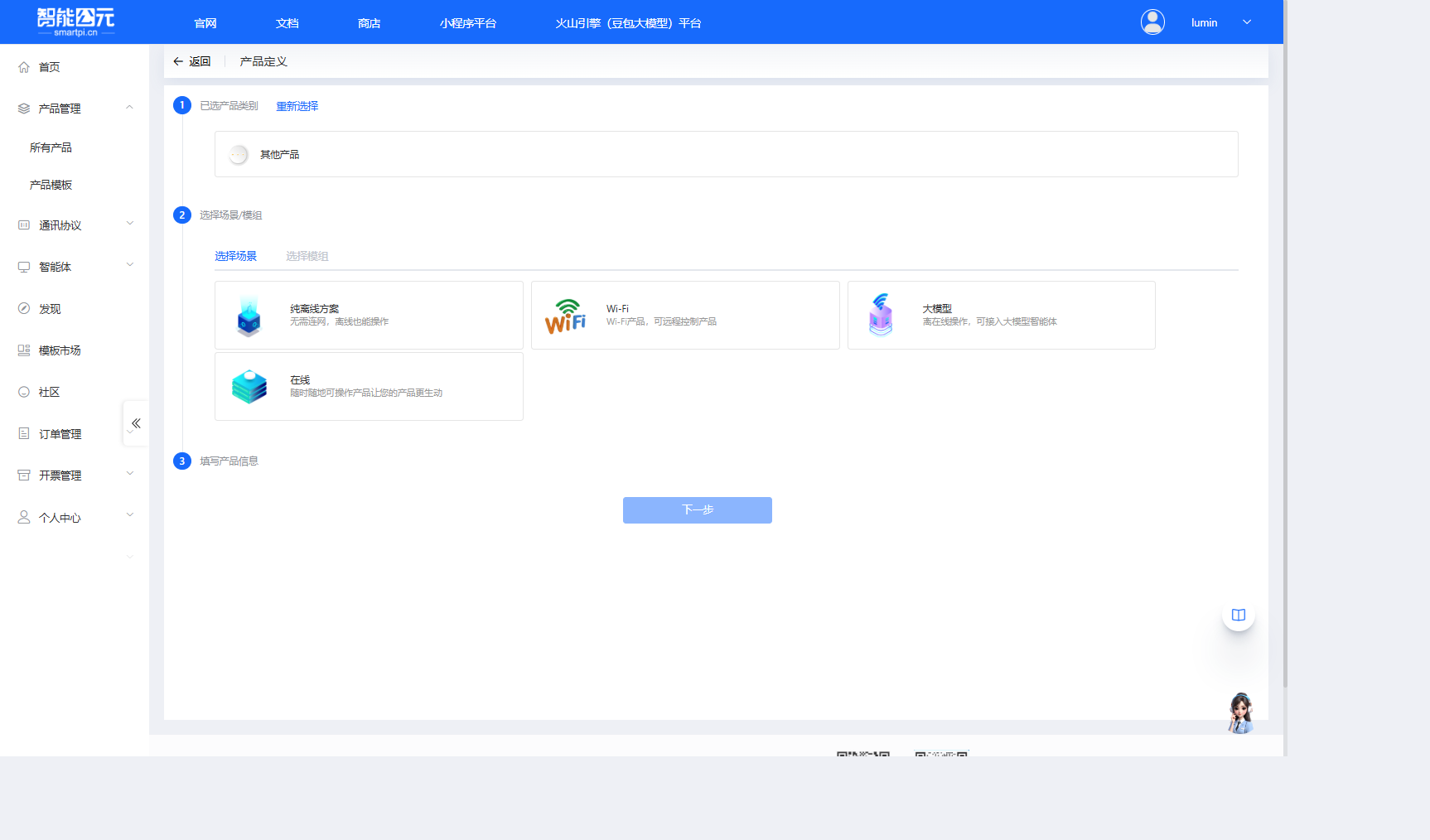

选择场景

对于 BL-62B：选择「Wi-Fi」场景，因为 BL-62B 是 WiFi 模组，支持远程控制。

4.2 选择模组

选择场景后，页面会自动切换到「选择模组」标签页，显示可用的模组列表：

  1. 在模组列表中查找并选择 BL-62B (BL602)

  2. 可以看到模组的详细信息：

    • 零代码开发 WiFi 产品
    • 二进制/JSON/文本协议
    • 免费接入智能公元小程序
    • 支持自有小程序商城
    • 手机扫码 OTA/可免烧录
    • 支持嵌入 C 代码

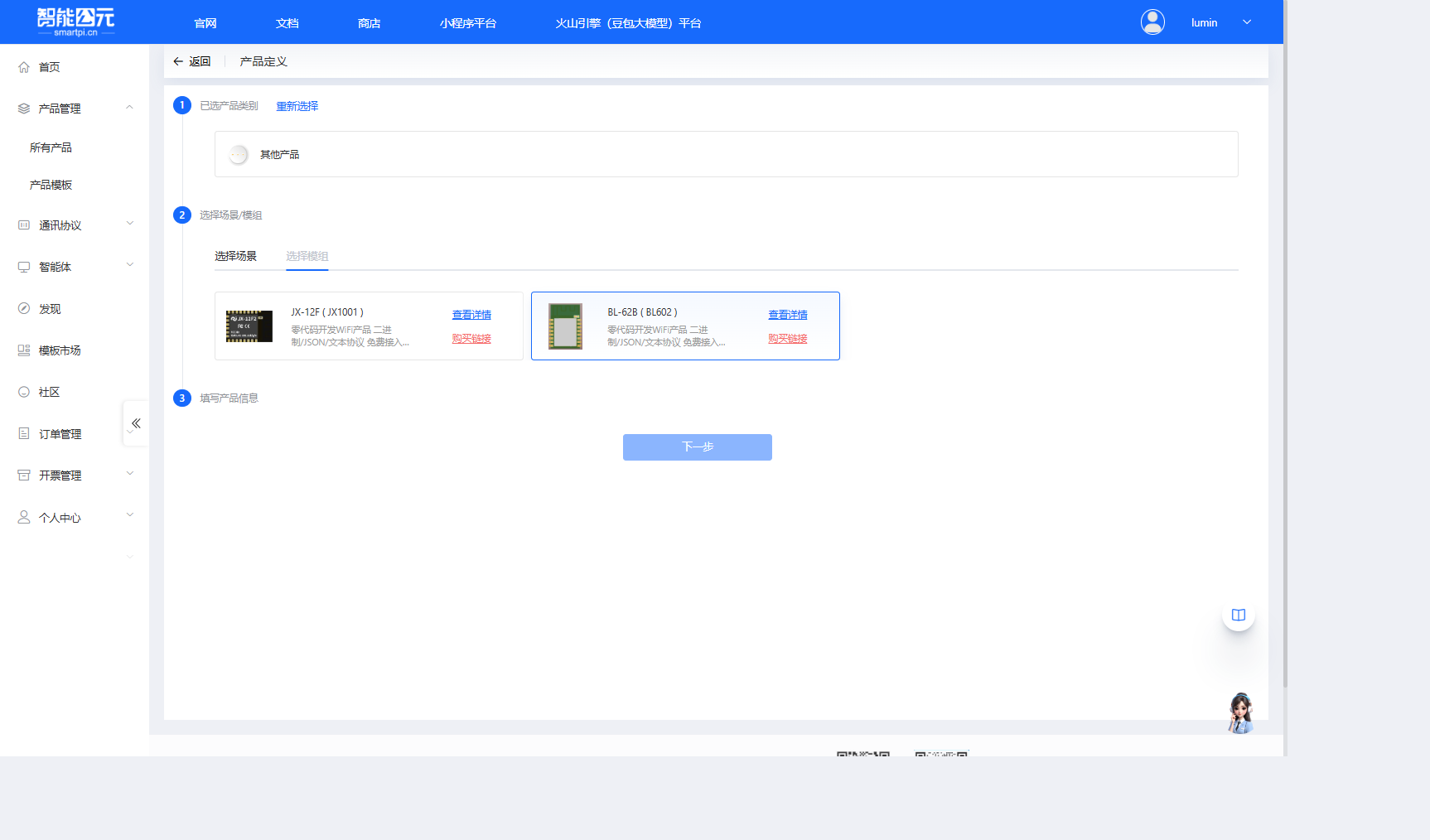

选择模组

  1. 点击 BL-62B 模组卡片完成选择

5. 填写产品信息

第三步是填写产品的基本信息：

  1. 产品名称（必填）：

    • 输入一个有意义的产品名称，例如：「BL-62B WiFi 测试产品」
    • 建议使用能清楚标识产品用途的名称

  2. 选择语言（必填）：

    • 从下拉菜单中选择语言，支持：中文、英文
    • 根据目标市场选择合适的语言

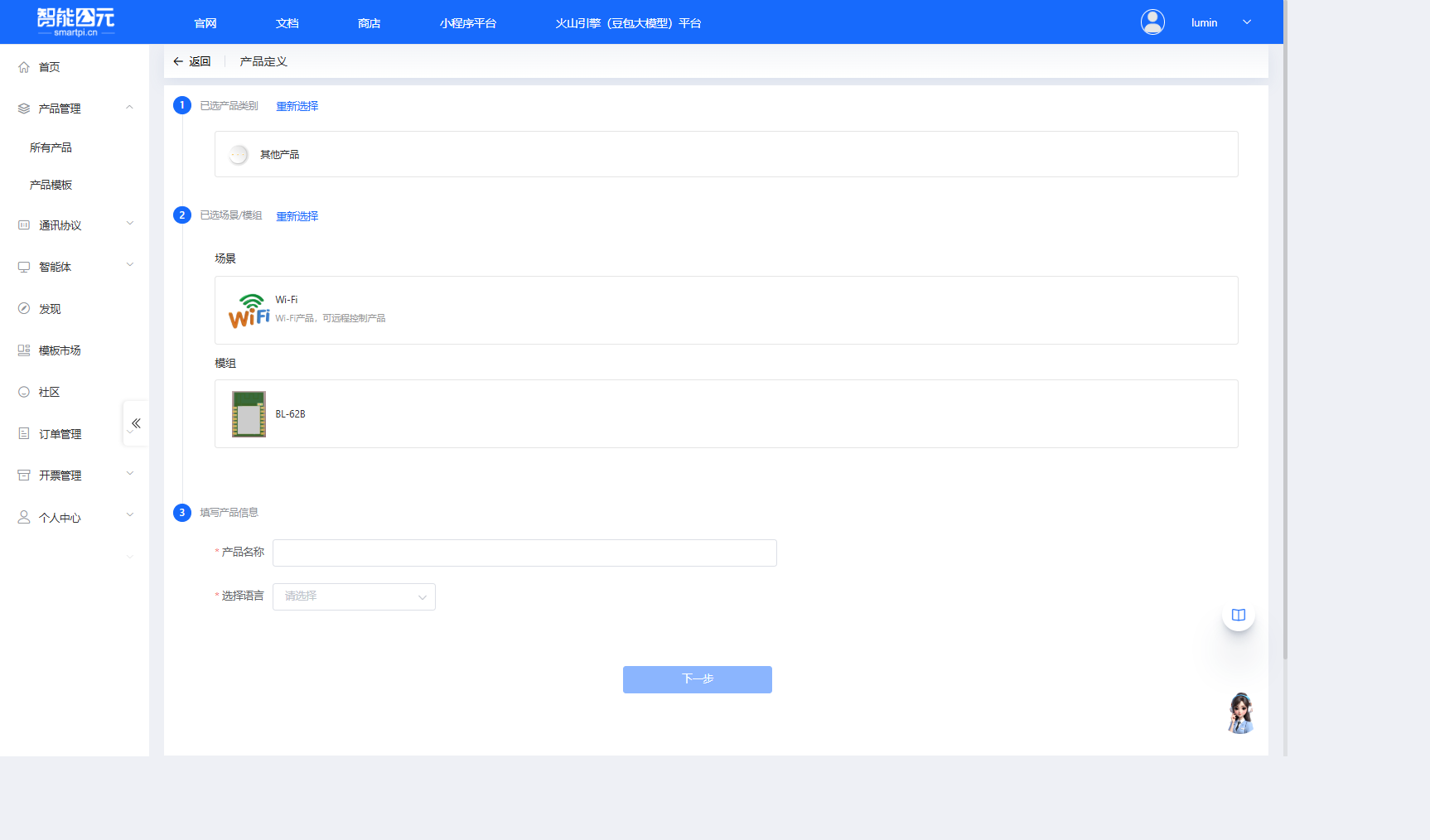

填写产品信息

  1. 填写完成后，点击页面底部的「下一步」按钮

6. 产品创建完成

完成上述步骤后，系统会自动创建产品并跳转到「版本详情」页面，此时可以开始配置固件版本。

在版本详情页面，可以看到以下配置步骤（WiFi 模组的配置步骤与离线语音模组不同）：

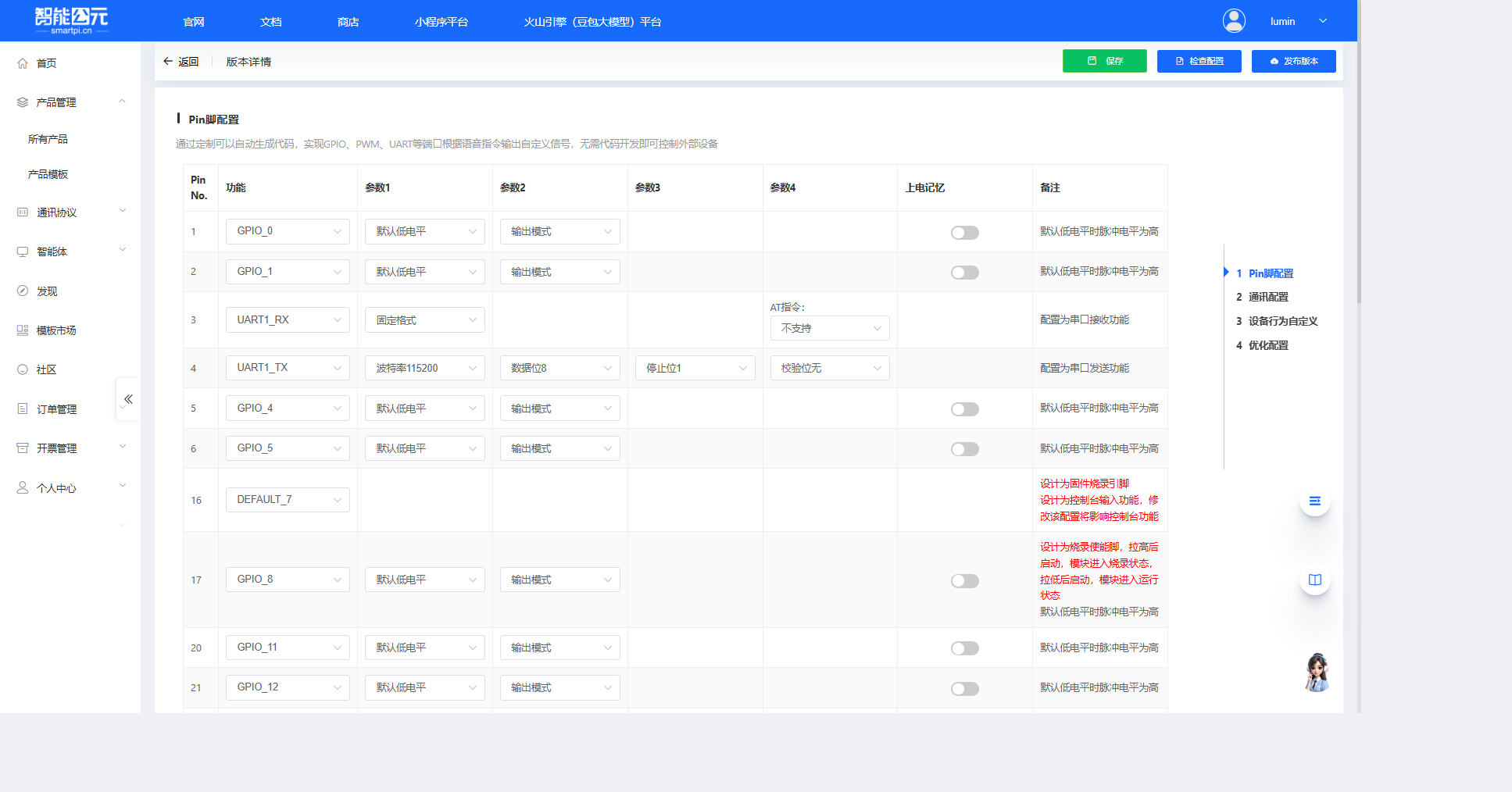

版本配置步骤

配置步骤包括：

  1. Pin脚配置：配置 GPIO、PWM、UART 等引脚功能
  2. 通讯配置：配置设备对外的通讯类型、通讯接口、通讯方式
  3. 设备行为自定义：配置自定义行为，让设备智能起来
  4. 优化配置：调整系统参数，优化系统性能

配置流程

产品创建完成后，BL-62B 的固件配置遵循标准的固件配置全流程，主要步骤包括：

  1. 进入产品管理
  2. 产品详情与版本列表
  3. 新建或编辑版本
  4. 按步骤完成版本配置
    • Pin脚配置
    • 通讯配置
    • 设备行为自定义
    • 优化配置
  5. 配置检查与保存
  6. 发布版本
  7. 下载固件

版本配置详解

产品创建完成后，进入版本详情页面进行固件配置。版本配置页面右侧列出了所有配置步骤，可以按顺序或根据需要跳转到任意步骤进行配置。以下是各个配置部分的详细说明：

1. Pin脚配置

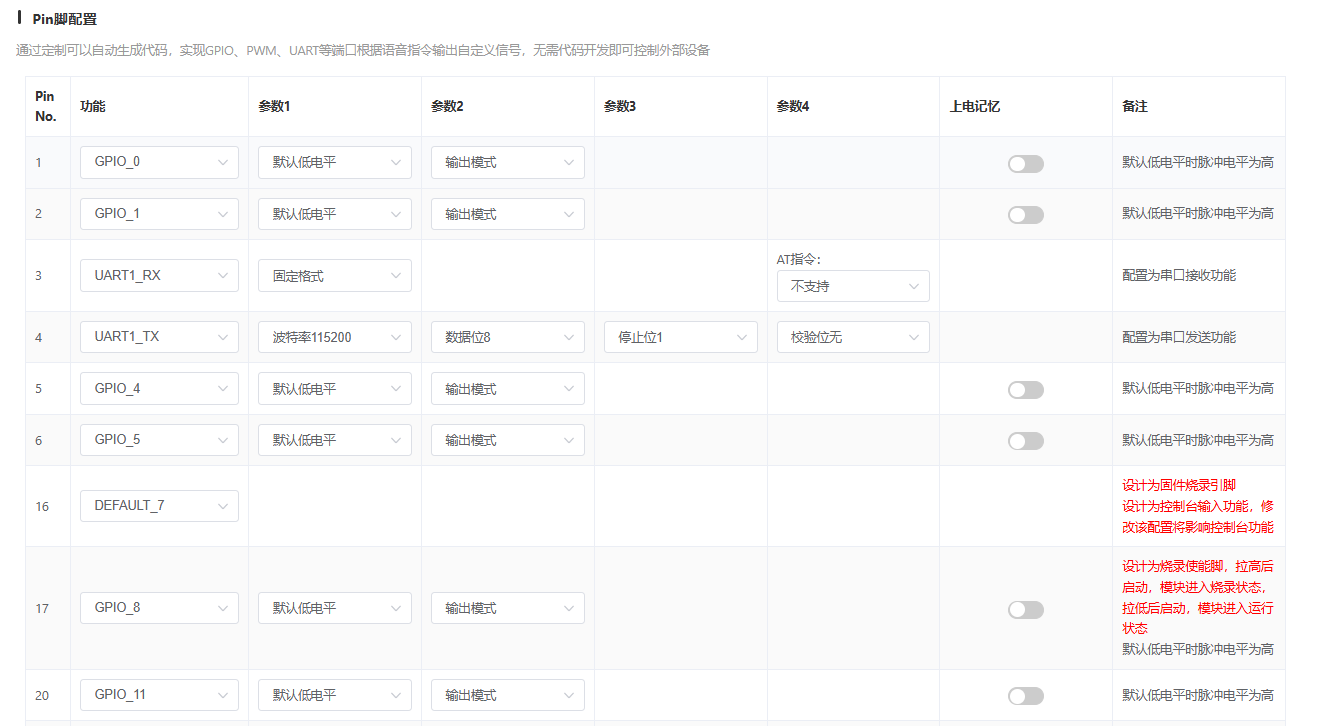

Pin脚配置详情1

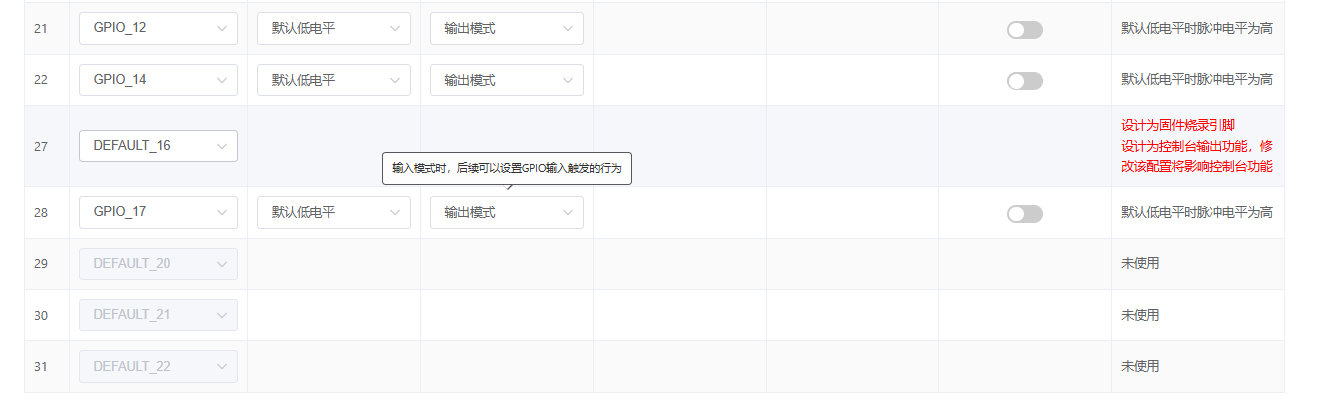

Pin脚配置详情2

功能说明：通过定制可以自动生成代码，实现 GPIO、PWM、UART 等端口根据指令输出自定义信号，无需代码开发即可控制外部设备。

配置表格：

配置表格包含以下列：

  • Pin No.：引脚编号
  • 功能：引脚功能（GPIO、PWM、UART 等）
  • 参数1：功能参数1（如默认电平）
  • 参数2：功能参数2（如输入/输出模式）
  • 参数3：功能参数3（根据功能类型不同）
  • 参数4：功能参数4（根据功能类型不同）
  • 上电记忆：是否保持上电前的状态
  • 备注：引脚使用注意事项

BL-62B 引脚说明：

  • Pin 1-2：GPIO_0、GPIO_1，默认配置为 GPIO，默认低电平，输出模式
  • Pin 3：UART1_RX，配置为串口接收功能，支持固定格式，AT指令不支持
  • Pin 4：UART1_TX，配置为串口发送功能，波特率115200，数据位8，停止位1，校验位无
  • Pin 5-6：GPIO_4、GPIO_5，默认配置为 GPIO，默认低电平，输出模式
  • Pin 16：DEFAULT_7，设计为固件烧录引脚和控制台输入功能，修改该配置将影响控制台功能
  • Pin 17：GPIO_8，设计为烧录使能脚，拉高后启动模块进入烧录状态，拉低后启动模块进入运行状态
  • Pin 20-22：GPIO_11、GPIO_12、GPIO_14，默认配置为 GPIO，默认低电平，输出模式
  • Pin 27：DEFAULT_16，设计为固件烧录引脚和控制台输出功能，修改该配置将影响控制台功能
  • Pin 28：GPIO_17，默认配置为 GPIO，默认低电平，输出模式
  • Pin 29-31：DEFAULT_20、DEFAULT_21、DEFAULT_22，未使用

配置建议：

  • 仔细查看 BL-62B 硬件资料，确认引脚定义
  • 注意某些引脚（如 Pin 16、17、27）有特殊用途，修改配置需谨慎
  • 根据实际硬件设计配置引脚功能
  • 默认低电平时脉冲电平为高

2. 通讯配置

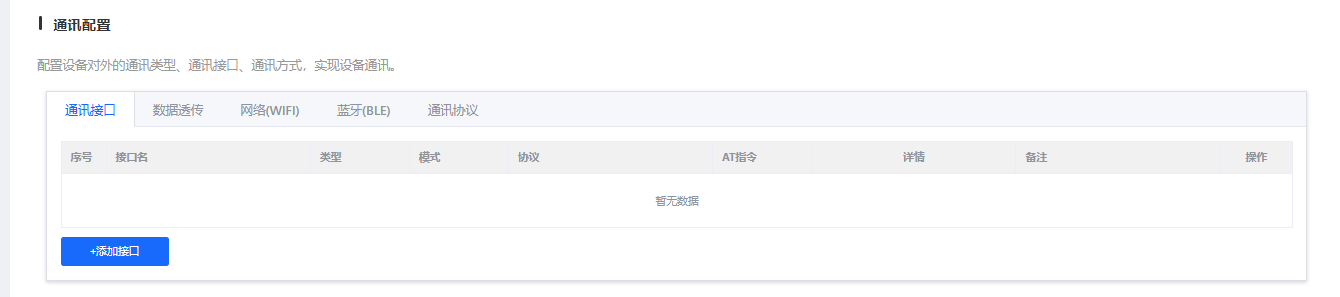

通讯接口配置

数据透传配置

网络WiFi配置

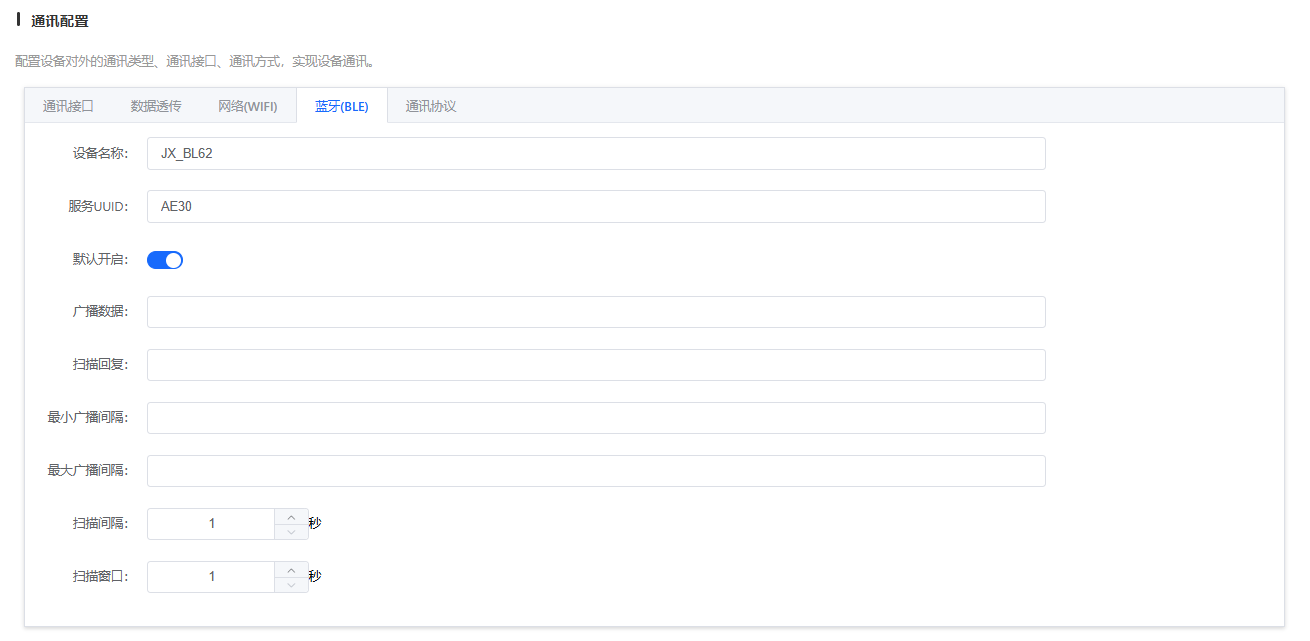

蓝牙BLE配置

通讯协议配置

功能说明：配置设备对外的通讯类型、通讯接口、通讯方式，实现设备通讯。

配置标签页：

2.1 通讯接口

配置设备的通讯接口，包括：

  • 序号：接口编号
  • 接口名：接口名称
  • 类型：接口类型（UART、SPI、I2C 等）
  • 模式：工作模式
  • 协议：使用的通讯协议
  • AT指令：是否支持 AT 指令
  • 详情：接口详细信息
  • 备注：接口使用说明
  • 操作：可以编辑或删除接口

点击「+添加接口」可以添加新的通讯接口。

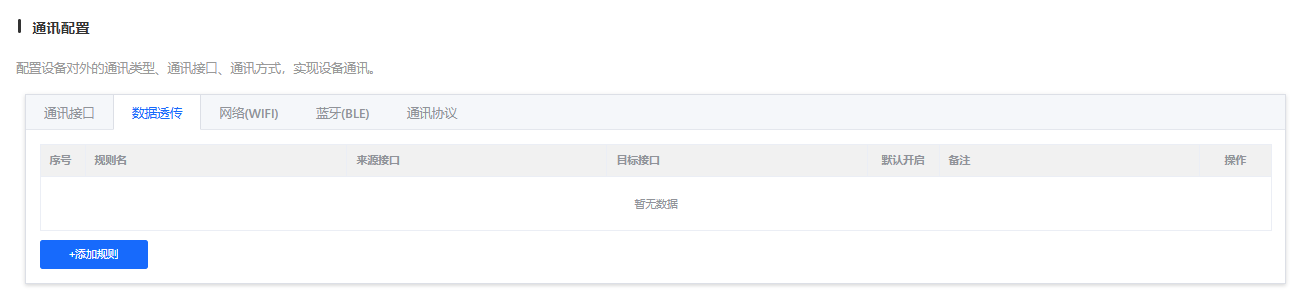

2.2 数据透传

配置数据透传功能，实现数据的透明传输。数据透传允许设备将接收到的数据原样转发，不进行任何处理或解析。

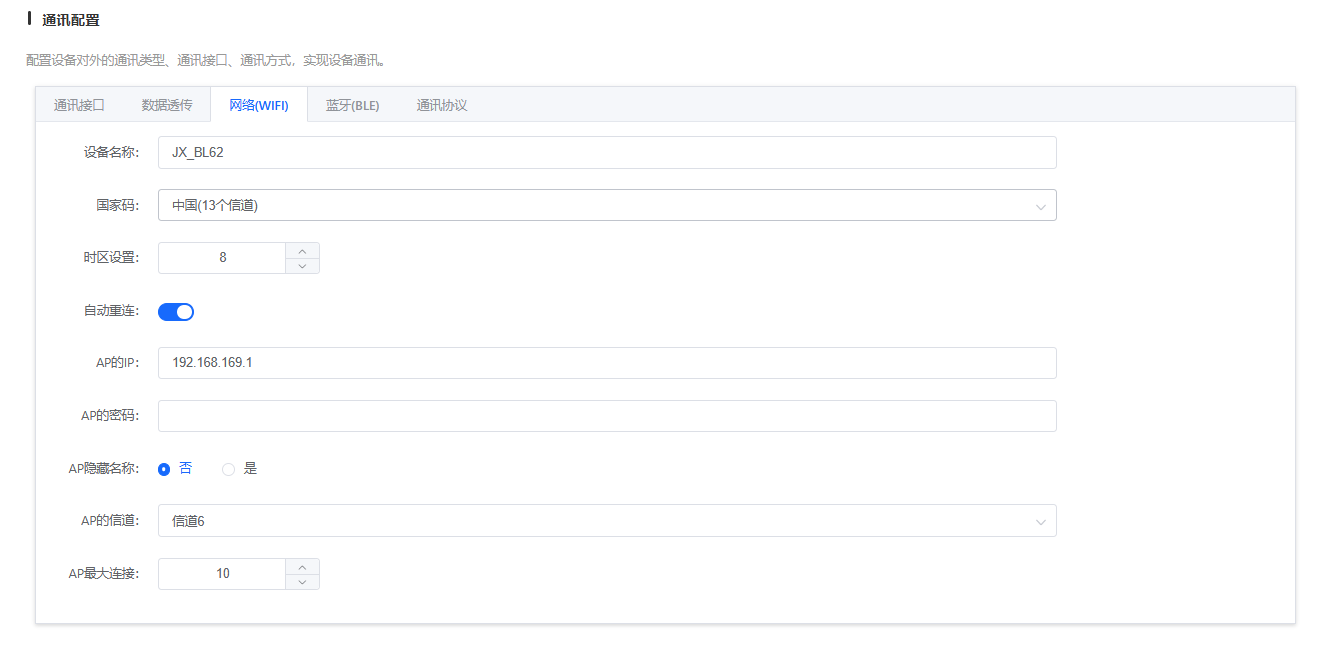

2.3 网络(WIFI)

配置 WiFi 网络连接参数：

  • WiFi SSID：要连接的无线网络名称
  • WiFi 密码：无线网络密码
  • 网络模式：STA 模式（客户端模式）或 AP 模式（接入点模式）
  • 连接超时：WiFi 连接超时时间设置
  • 自动重连：WiFi 断开后自动重连配置

2.4 蓝牙(BLE)

配置蓝牙低功耗（BLE）功能。BLE 支持设备通过蓝牙与其他设备进行低功耗通信，适用于需要长时间运行的场景。

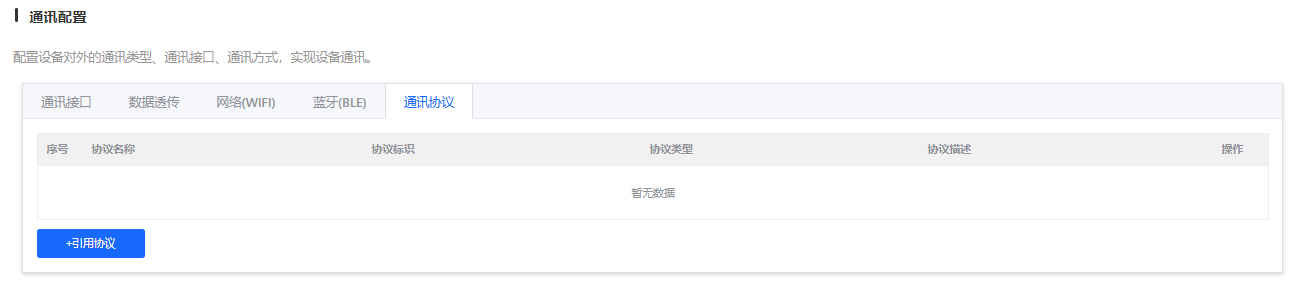

2.5 通讯协议

配置设备与服务器之间的通信协议和数据传输方式：

  • 传输协议：HTTP、MQTT、TCP、UDP、二进制协议、JSON 协议、文本协议等
  • 服务器地址：数据服务器的地址（IP 地址或域名）
  • 传输端口：服务器端口配置
  • 认证信息：API 密钥或 Token 配置
  • SSL/TLS 加密：是否启用 SSL/TLS 加密

配置建议：

  • 根据实际需求选择合适的通讯接口和协议
  • WiFi 配置时确保 SSID 和密码正确
  • 推荐使用 MQTT 协议，适合 IoT 设备
  • 生产环境建议启用 SSL/TLS 加密

3. 设备行为自定义

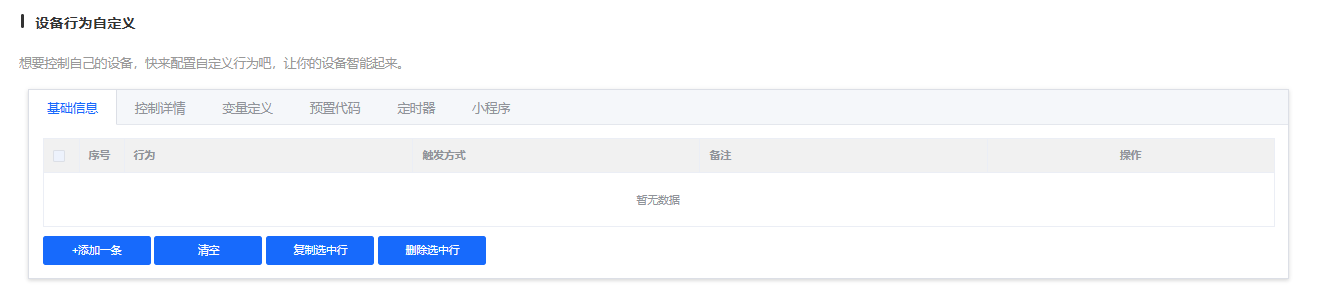

基础信息配置

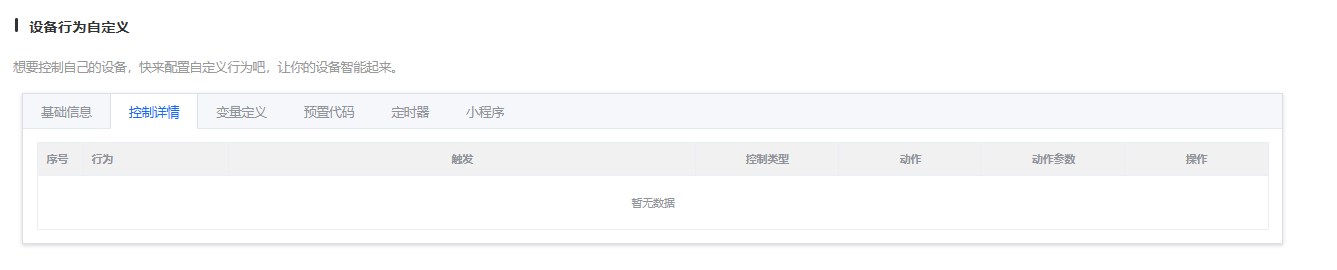

控制详情配置

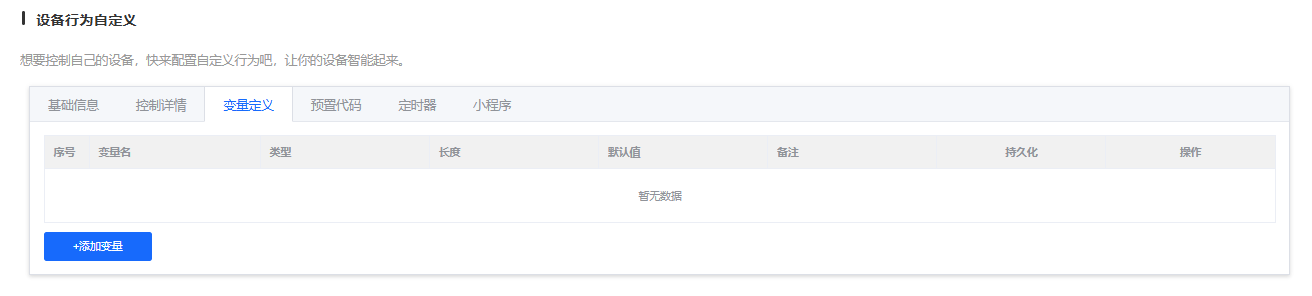

变量定义配置

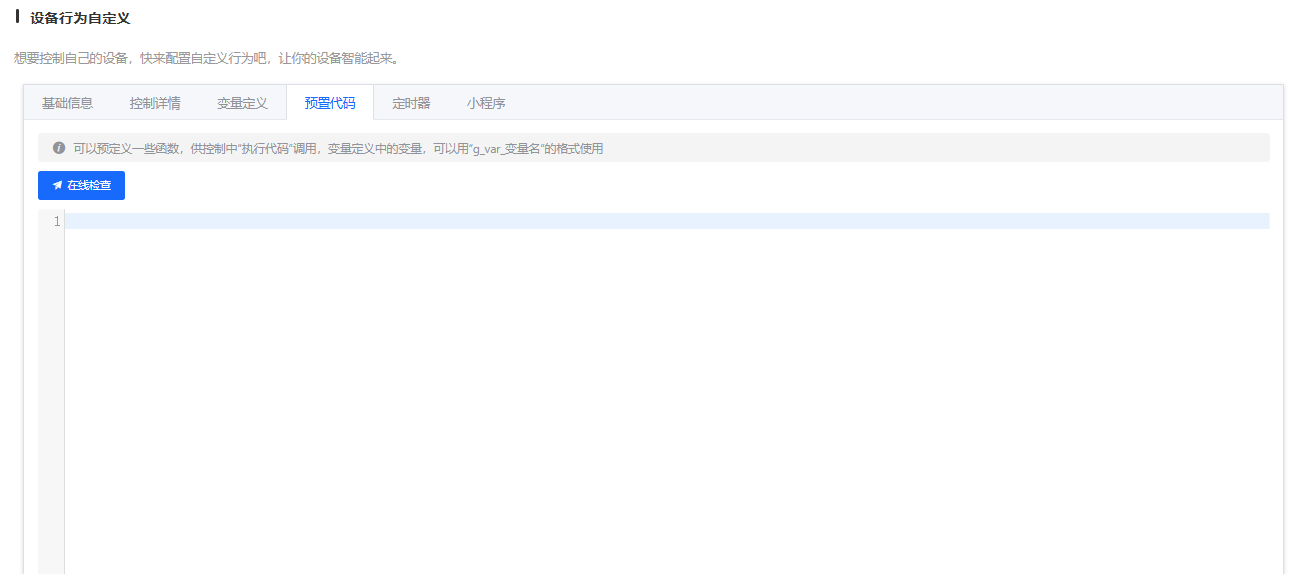

预置代码配置

定时器配置

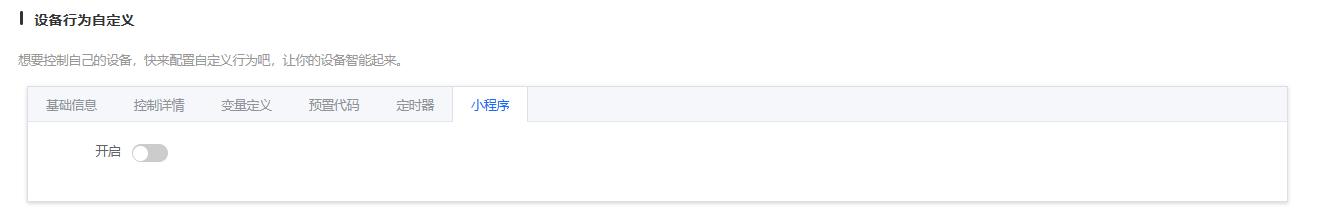

小程序配置

功能说明：想要控制自己的设备，快来配置自定义行为吧，让你的设备智能起来。

配置标签页：

3.1 基础信息

配置设备行为的基础信息：

  • 序号：行为编号
  • 行为：行为名称（如 TurnOn、TurnOff 等）
  • 触发方式：命令词、串口输入、小程序控制等
  • 备注：行为说明
  • 操作：可以编辑或删除行为

点击「+添加一条」可以添加新的行为。

3.2 控制详情

配置行为对应的 GPIO/PWM 等控制行为，定义具体的控制逻辑。可以设置：

  • GPIO 引脚的高低电平控制
  • PWM 信号的频率和占空比
  • 多个引脚组合控制
  • 控制时序和延时

3.3 变量定义

定义变量用于逻辑控制，可以在行为之间共享数据。变量可以用于：

  • 存储设备状态
  • 实现行为之间的数据传递
  • 实现条件判断和逻辑控制

3.4 预置代码

添加预置代码，实现更复杂的控制逻辑。预置代码支持：

  • C 语言代码嵌入
  • 自定义函数实现
  • 复杂算法和逻辑处理

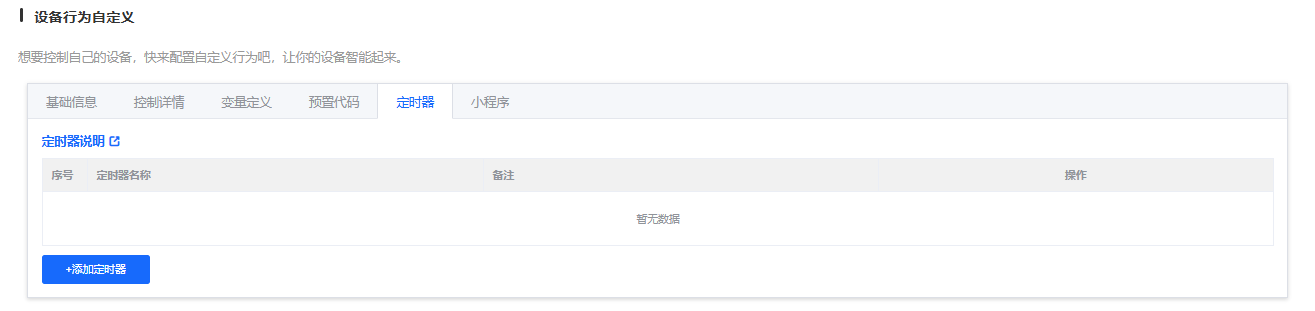

3.5 定时器

配置定时任务，在指定时间执行预设的操作。定时器支持：

  • 单次定时任务
  • 循环定时任务（每天、每周等）
  • 定时执行指定的行为

3.6 小程序

配置小程序相关的功能和行为。可以设置：

  • 小程序界面显示
  • 小程序控制逻辑
  • 小程序数据上报

配置建议：

  • 根据实际应用场景定义设备行为
  • 合理使用变量和预置代码实现复杂逻辑
  • 利用定时器实现自动化控制

4. 优化配置

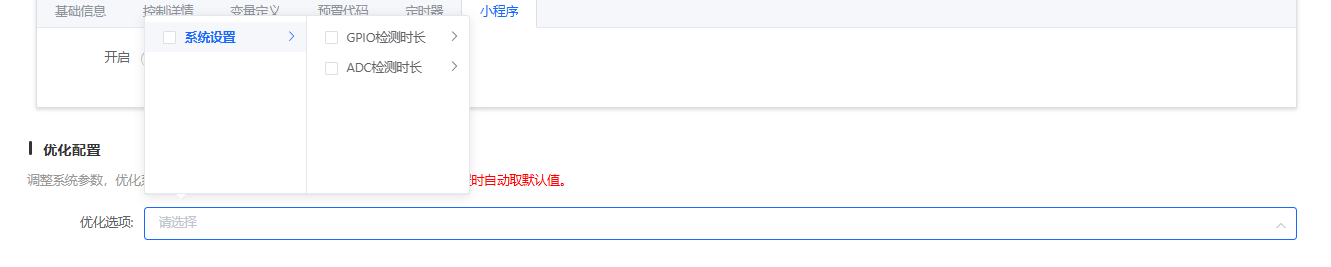

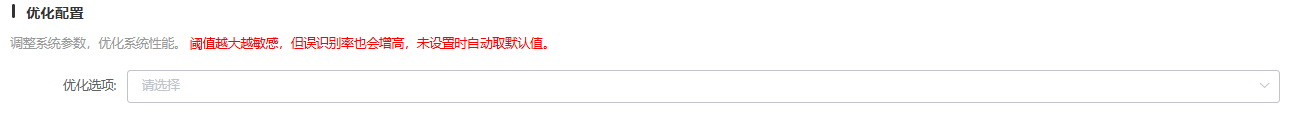

优化配置1

优化配置2

功能说明：调整系统参数，优化系统性能。阈值越大越敏感，但误识别率也会增高，未设置时自动取默认值。

配置项：

  • 优化选项：从下拉菜单中选择需要优化的选项
  • 根据选择的优化选项，显示相应的参数配置界面
  • 可以调整各种系统参数，如超时时间、重试次数等

配置建议：

  • 如无特殊需求，建议使用默认值
  • 如需优化，建议逐个参数调整并测试效果
  • 注意平衡性能和稳定性
