CI-33T 固件配置¶

本文档专门针对 CI-33T 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息¶

• 模组型号：CI-33T
• 芯片型号：CI1303
• 支持命令词数量：500 条
• 麦克风配置：单/双 MIC 离线语音模块

创建产品¶

在开始配置固件之前，先在智能公元平台创建 CI-33T 产品。

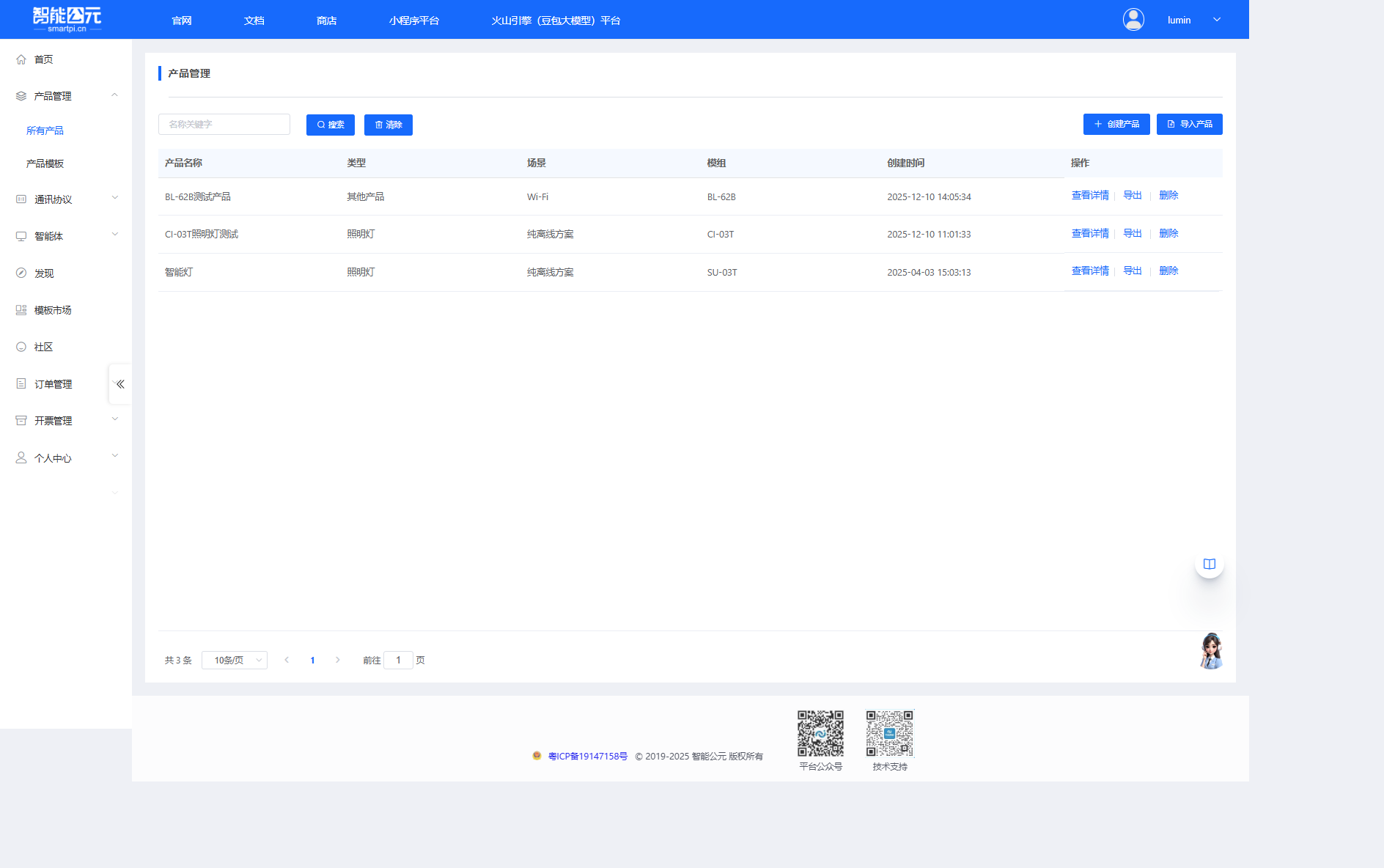

1. 进入产品管理页面¶

1. 登录智能公元平台（smartpi.cn）。
2. 左侧导航点击「产品管理」→「所有产品」。
3. 在产品列表页可搜索、导入或创建产品。

2. 点击创建产品¶

在产品管理页面右上角点击「创建产品」，进入产品创建向导。

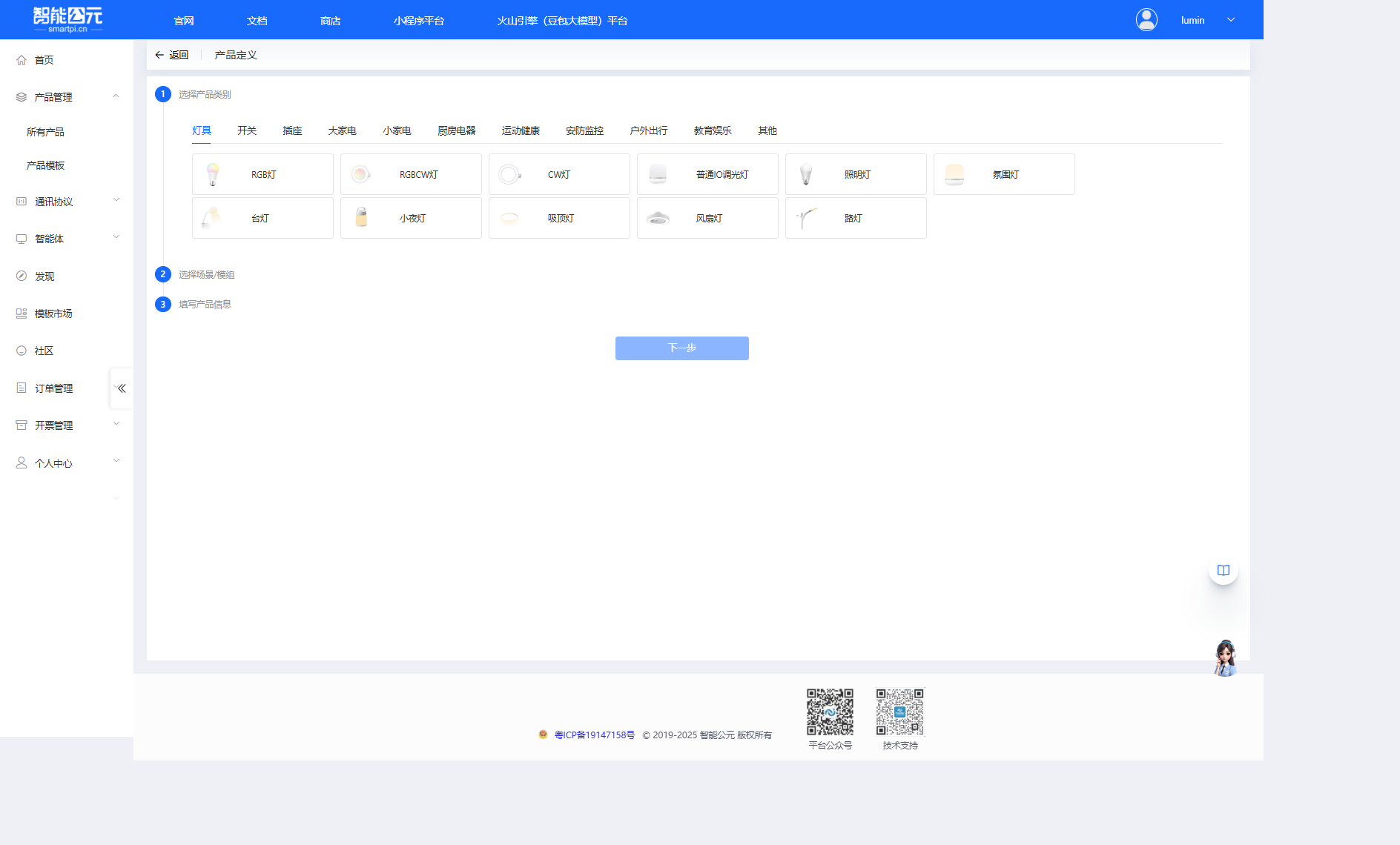

3. 选择产品类别¶

1. 在「选择产品类别」步骤，挑选适合 CI-33T 的产品类型（如照明灯、RGB 灯等）。
2. 点击卡片完成选择。

4. 选择场景和模组¶

4.1 选择场景¶

• 纯离线方案：优先选择，CI-33T 主打离线语音。
• 其他（Wi-Fi、大模型、在线）按实际需求选择。

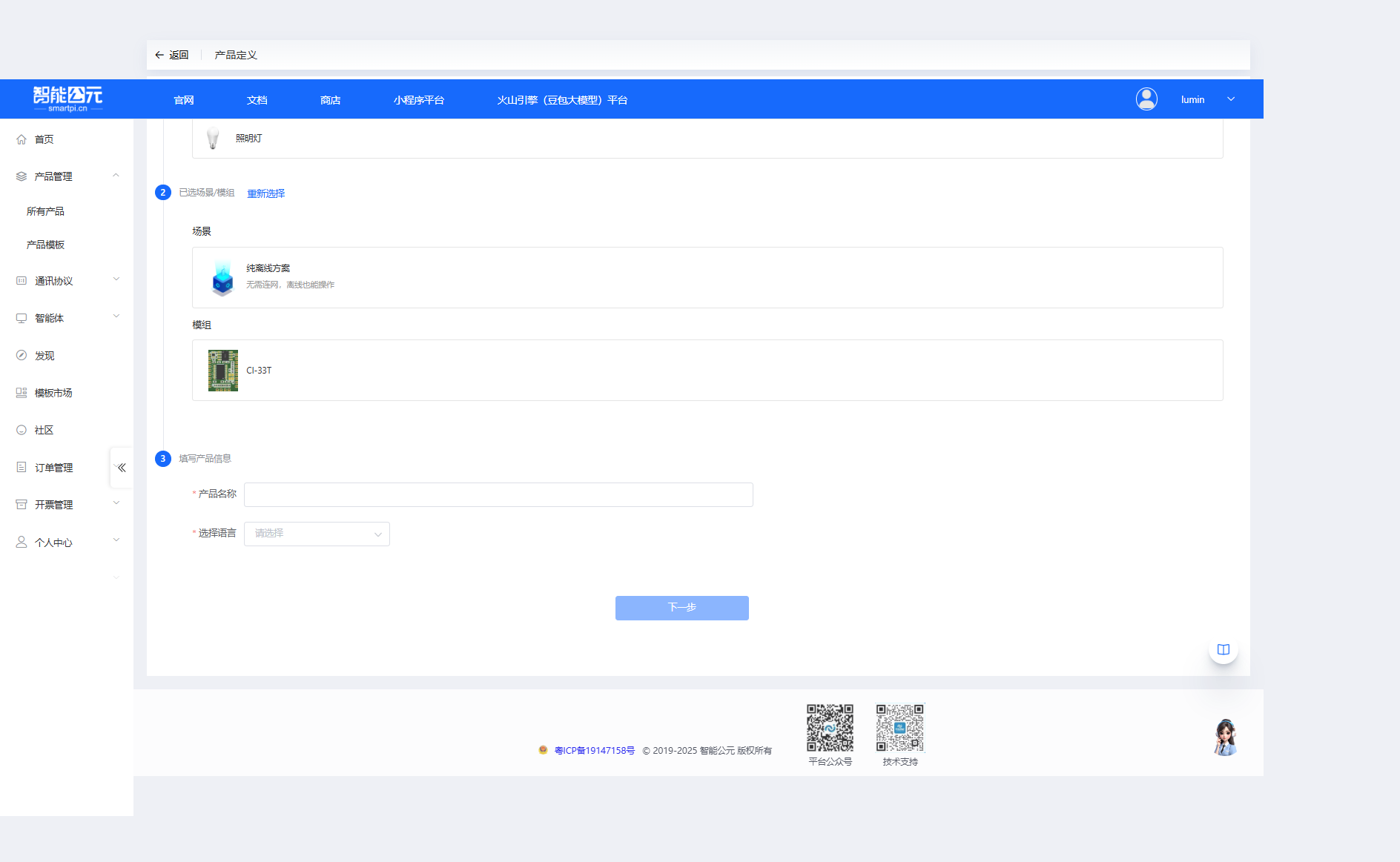

4.2 选择模组¶

1. 在模组列表中选择 CI-33T (CI1303)。
2. 关键能力：单/双 MIC、500 条命令词、支持中文/英文、支持自学习。
3. 点击模组卡片完成选择。

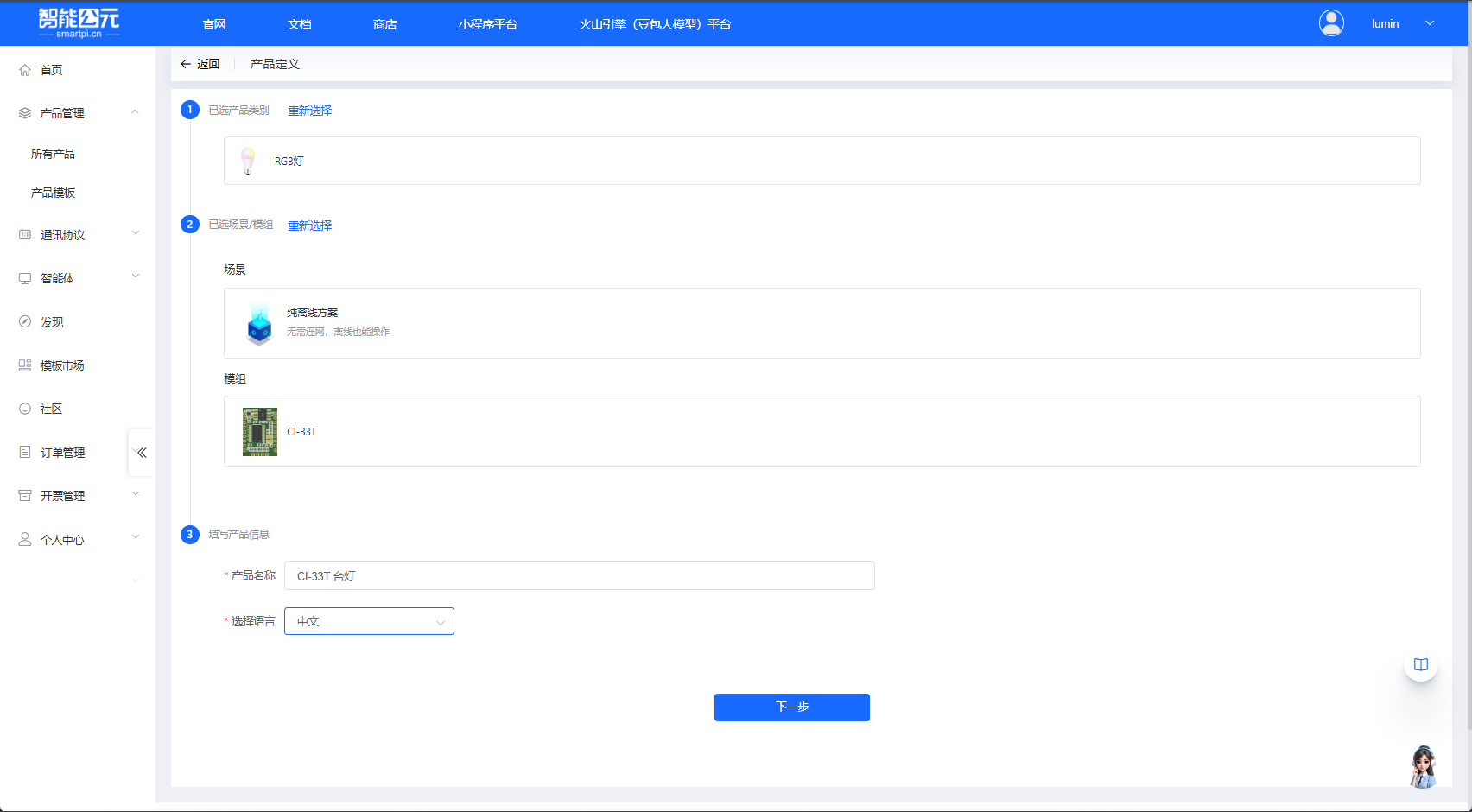

5. 填写产品信息¶

1. 输入产品名称（建议能体现场景/型号，如「CI-33T 台灯」）。
2. 选择语言（中文、英文等）。
3. 点击「下一步」提交。

完成信息后确认提交：

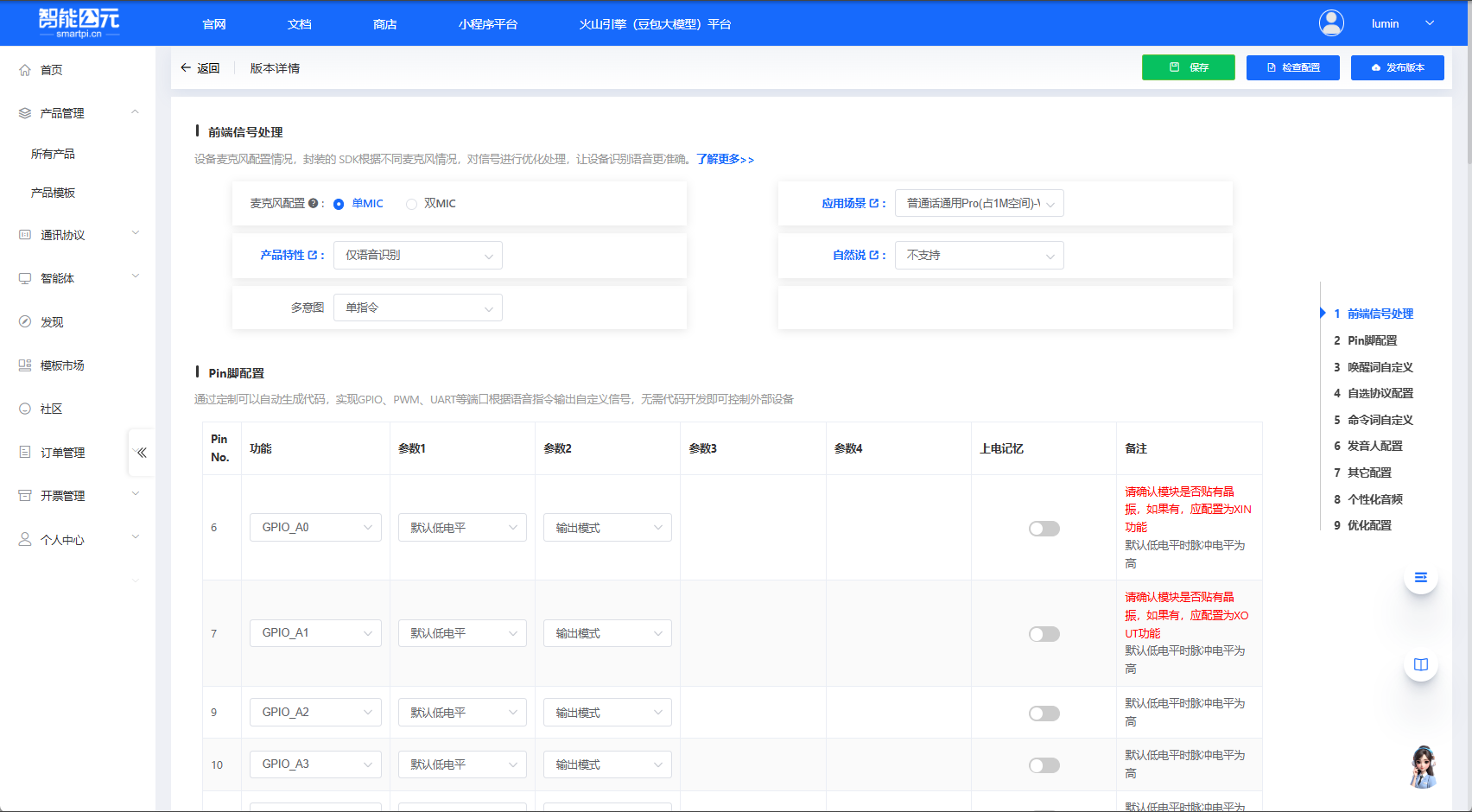

6. 产品创建完成¶

创建成功后跳转到「版本详情」页，可以开始版本配置：

• 前端信号处理
• Pin脚配置
• 唤醒词自定义
• 自选协议配置
• 命令词自定义
• 发音人配置
• 其它配置
• 个性化音频
• 优化配置

配置流程¶

CI-33T 的固件配置遵循标准的固件配置全流程，主要步骤包括：

1. 进入产品管理
2. 产品详情与版本列表
3. 新建或编辑版本
4. 按步骤完成版本配置
5. 配置检查与保存
6. 发布版本
7. 下载固件

版本配置详解¶

产品创建完成后，进入版本详情页面进行固件配置。版本配置页面右侧列出了所有配置步骤，可以按顺序或根据需要跳转到任意步骤进行配置。以下是各个配置部分的详细说明：

1. 前端信号处理¶

功能说明：设备麦克风配置情况，封装的 SDK 根据不同麦克风情况，对信号进行优化处理，让设备识别语音更准确。

配置项表格：

1. 麦克风配置¶

重要提示： - 选择"双MIC"前，请确认模块硬件版本是支持双MIC的 - 如果选择"双MIC"，则后面不能再选择"AEC回声消除"功能 - CI-03T 支持单/双 MIC 配置，根据实际硬件选择

2. 应用场景¶

什么是声学模型？

声学模型是语音识别中用于识别声音的模型，其质量直接影响识别准确率和鲁棒性。声学模型通过概率统计的方法，为基本语音单元建立模型，测量特征向量序列与发音模板之间的相似度，从而确定语音段所包含的声学信息（内容）。

如何选择合适的声学模型？

1. 根据实际使用场景选择：根据产品的实际使用场景选择合适的声学模型。例如，产品用于风扇场景，优先选择名称中包含"风扇"的模型。
2. 空间占用考虑：在同一场景下，占用空间越大的模型，识别效果一般越好。
3. 版本选择：版本越新，性能越好。
4. Pro 系列推荐：CI 系列中名称包含"Pro"的新模型为推荐模型。

什么是安静环境？

安静环境是指：

• 非人声噪声低于 60dB
• 设备本身无强振动或强噪声（如电机）
• 无强对流
• 信噪比要求 ≥ 3dB

注意：不同模型占用空间和识别效果不同，需根据 Flash 容量选择。CI-03T 内置 2M Flash，建议选择占用空间 ≤ 1M 的模型。

3. 产品特性¶

CI-03T 说明： - 根据实际需求选择产品特性，注意功能限制（单MIC/双MIC）和 Flash 空间占用 - 重要：当麦克风配置为单MIC时，限双MIC的功能选项将不可选择；当配置为双MIC时，限单MIC的功能选项将不可选择 - 特别注意：如果选择"双MIC"，则不能再选择包含"AEC回声消除"的功能选项

4. 自然说¶

说明：CI-03T 支持自然语言识别功能，可以选择"不支持"、"系统自动泛化+用户指定泛化"或"用户指定泛化"三种模式。根据实际需求选择合适的自然语言识别模式。

5. 多意图¶

2. Pin脚配置¶

功能说明：通过定制可以自动生成代码，实现 GPIO、PWM、UART 等端口根据语音指令输出自定义信号，无需代码开发即可控制外部设备。

配置表格：

配置表格包含以下列：

• Pin No.：引脚编号
• 功能：引脚功能（GPIO、PWM、UART 等）
• 参数1：功能参数1（如默认电平）
• 参数2：功能参数2（如输入/输出模式）
• 参数3：功能参数3（根据功能类型不同）
• 参数4：功能参数4（根据功能类型不同）
• 上电记忆：是否保持上电前的状态
• 备注：引脚使用注意事项

CI-03T 引脚说明：

• Pin 6 (GPIO_A0)：

  • 默认配置：GPIO_A0，默认低电平，输出模式
  • 注意：请确认模块是否贴有晶振，如果有，应配置为 XIN 功能
  • 默认低电平时脉冲电平为高

• Pin 7 (GPIO_A1)：

  • 默认配置：GPIO_A1，默认低电平，输出模式
  • 注意：请确认模块是否贴有晶振，如果有，应配置为 XOUT 功能
  • 默认低电平时脉冲电平为高

• Pin 9-12 (GPIO_A2-A5)：

  • 默认配置：GPIO，默认低电平，输出模式
  • 可用于控制外部设备（如 LED、继电器等）

• Pin 13 (GPIO_A6)：

  • 注意：在标准示例开发板上被设计为 PA 芯片使能控制脚
  • 请确认硬件设计已经做出修改（高电平会影响音频播报功能）

• Pin 14-15 (DEFAULT_P14/P15)：

  • 设计为烧录功能引脚
  • 默认为日志输出口，修改配置将影响日志输出

• Pin 16 (GPIO_C4)：

  • 默认配置：GPIO_C4，默认低电平，输出模式

3. 唤醒词自定义¶

功能说明：配置设备唤醒词，用户说出唤醒词后设备进入语音识别状态。

配置项：

1. 唤醒词列表：

   • 表格显示已配置的唤醒词
   • 列包括：唤醒词、拼音、得分、评价、操作
   • 默认唤醒词示例：「你好小美」
   • 可以点击「添加一条」添加新的唤醒词
   • 可以对唤醒词进行「评测」和「删除」操作

2. 唤醒灵敏度：

   • 低：唤醒灵敏度较低，减少误唤醒，但可能降低唤醒率
   • 中：平衡唤醒率和误唤醒率（推荐）
   • 高：唤醒灵敏度较高，提高唤醒率，但可能增加误唤醒

3. 唤醒回复：

   • 配置设备被唤醒后的回复语
   • 可以添加多条回复语，系统随机选择
   • 默认示例：「我在」、「你说」、「有什么可以帮到你」
   • 点击「+点击添加」可以添加更多回复语

4. 自选协议配置¶

功能说明：配置自定义通信协议，用于设备与外部系统的数据交互。

注意：自选协议配置为可选配置，如无特殊需求可以不配置。CI-03T 通常使用默认的通信协议即可满足大部分应用场景。

5. 命令词自定义¶

功能说明：配置语音控制命令词，让设备能够识别用户的语音指令并执行相应操作。

配置项：

1. 命令词表格（基础信息标签页）：

   • 序号：命令词编号
   • 行为：命令对应的行为 ID（如 TurnOn、TurnOff）
   • 触发方式：命令触发方式（命令词、串口输入等）
   • 命令词：用户说出的语音指令（如「打开台灯」）
   • 回复语：设备执行命令后的语音回复（如「已为您打开照明」）
   • 操作：可以删除命令词或查看详细配置（>>）

2. 操作按钮：

   • +添加一条：添加新的命令词
   • 命令词编辑：批量编辑命令词
   • 清空：清空所有命令词
   • 复制选中行：复制选中的命令词
   • 删除选中行：删除选中的命令词

3. 识别灵敏度：

   • 低：识别灵敏度较低，减少误识别
   • 中：平衡识别率和误识别率（推荐）
   • 高：识别灵敏度较高，提高识别率

4. 免唤醒的命令词：

   • 配置无需唤醒词即可直接识别的命令词
   • 唤醒词加上免唤醒的命令词，总数不能超过 20 条
   • 左侧「可选项」显示可用的命令词
   • 右侧「已选项」显示已选择的免唤醒命令词
   • 使用箭头按钮在两侧之间移动命令词
   • 如果无法添加，可以点击「重置免唤醒」按钮

5. 防止误识别的命令词：

   • 输入不希望被识别的词条
   • 不能和唤醒词、命令词重复
   • 多条词条之间用「|」隔开

6. 其他标签页：

   • 控制详情：配置命令词对应的 GPIO/PWM 等控制行为
   • 变量定义：定义变量用于逻辑控制
   • 定时器：配置定时任务
   • 语音导航：配置语音导航功能
   • 红外控制：配置红外控制功能

CI-03T 限制：

• 最大支持 300 条命令词
• 建议合理分配命令词，避免超出限制

6. 发音人配置¶

功能说明：配置设备语音播报的发音人、音量、语速等参数，让设备用你定义的声音说话。

配置项：

1. 合成音类型：

   • 本地合成音：使用本地语音合成引擎（推荐用于离线方案）

2. 发音人选择：

   • 从发音人列表中选择合适的发音人

   • 可选的发音人包括：

     • 女声：橙子（甜美客服）、小美（娇美女声）、小小（伶俐女声）、乐乐（可爱女声）、方方（标准女声）、小英系列（情感女声，包括高兴、日常、温和、认真）、可可系列（欢快女童）、小萌（可爱女童）
     • 男声：阿栋（浑厚男声）、程程（标准男童）
       • 点击发音人可以试听效果（「试听」按钮）

3. 音量调节：

   • 滑块调节，范围 0-100
   • 默认值：75
   • 可以通过「-」「+」按钮或直接输入数值调整

4. 语速调节：

   • 滑块调节，范围 0-100
   • 默认值：50
   • 数值越大语速越快

5. 亮度调节：

   • 滑块调节，范围 0-100
   • 默认值：50
   • 影响语音的音调高低

7. 其它配置¶

功能说明：配置开机播报、超时退出、主动退出等系统行为。

配置项：

1. 开机播报：

   • 有开机播报：设备上电时播放开机提示音
   • 无开机播报：设备上电时不播放提示音（默认）
   • 选择「有开机播报」后，可以配置「播报内容」

2. 超时退出：

   • 配置设备在无语音输入多长时间后自动退出识别状态
   • 超时时间：可调节，范围建议 5-60 秒
   • 默认值：10 秒
   • 退出回复：超时退出时播放的回复语
   • 默认示例：「有需要再叫我」
   • 可以添加多条回复语，系统随机选择

3. 主动退出：

   • 退出命令：用户说出这些命令后，设备主动退出识别状态
   • 默认示例：「退下」
   • 可以添加多条退出命令
   • 退出回复：主动退出时播放的回复语
   • 默认示例：「有需要再叫我」
   • 可以添加多条回复语

8. 个性化音频¶

功能说明：通过上传录制的音频文件，替代平台自动合成的音频，可以播放个性化的音频。

配置项：

1. 配置表格：

   • 序号：音频编号

   • 词条：选择对应的词条类型，包括：

     • 唤醒：唤醒词相关的个性化音频
     • 命令识别：命令词识别相关的个性化音频
     • 系统设置：系统设置相关的个性化音频
     • 特定命令词阈值：特定命令词阈值相关的个性化音频
     • 红外控制：红外控制相关的个性化音频
       • 个性化音频：上传的音频文件名称
       • 大小：音频文件大小（KB）
       • 操作：可以删除或管理音频

2. 词条子选项：

   • 当选择「唤醒」词条时，可以进一步选择「唤醒阈值」：

     • 0.01、0.02、0.04、0.05、0.1、0.2（默认）
       • 其他词条类型根据实际需求选择

3. 操作按钮：

   • +点击添加：添加个性化音频，需要选择对应的词条类型并上传音频文件
   • 音频管理：管理已上传的音频文件，可以预览、删除等

4. 音频总大小：

   • 显示当前使用的音频总大小
   • 需要注意 Flash 容量限制，CI-03T 内置 2M Flash

注意：个性化音频会占用 Flash 空间，建议合理控制音频数量和大小，避免超出 Flash 容量限制。音频格式需要符合平台要求。

9. 优化配置¶

功能说明：调整系统参数，优化系统性能。阈值越大越敏感，但误识别率也会增高，未设置时自动取默认值。

配置项：

优化配置包含多个优化选项类别，每个类别下有不同的参数设置：

9.1 唤醒相关¶

• 唤醒阈值：调整唤醒灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）
  • 数值越大，唤醒灵敏度越高

9.2 命令识别相关¶

• 命令识别阈值：调整命令词识别灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）
  • 数值越大，识别灵敏度越高，但误识别率也可能增加

9.3 系统设置相关¶

• 系统参数调整：配置系统级别的优化参数

9.4 特定命令词阈值¶

• 特定命令词阈值：为特定命令词设置独立的识别阈值

9.5 红外控制相关¶

• 红外唤醒学习时间：配置红外唤醒的学习时间
  • 可选值：20秒、30秒（默认）、40秒、50秒、60秒、70秒
  • 学习时间越长，红外唤醒识别效果可能越好

9.6 硬件配置相关¶

• ADC检测时长：配置ADC检测的时间长度

  • 可选值：10毫秒、20毫秒、30毫秒、40毫秒、50毫秒（默认）、100毫秒
  • 影响音频信号采集的时长

• MIC差分/单端：配置麦克风的连接方式

  • 差分：双麦克风差分连接
  • 单端：单麦克风连接

• 功放使能引脚：配置功放使能控制引脚

• 自动使能功放：是否自动使能功放

• 功放使能电平：配置功放使能的电平（高电平/低电平）

9.7 IISO配置¶

• 设置IISO主从：配置IISO通信的主从模式

配置建议：

1. 默认值优先：如无特殊需求，建议使用默认值
2. 逐步调整：如需优化，建议逐个参数调整并测试效果
3. 平衡考虑：阈值设置需要在识别率和误识别率之间找到平衡
4. 硬件匹配：硬件相关配置（如MIC差分/单端、功放使能）需与实际硬件设计一致

注意：优化配置为可选配置，如无特殊需求，可以不配置，系统将使用默认值。建议在完成其他配置后再进行优化调整。修改优化参数后需要重新测试设备性能。

相关文档¶

• 版本配置参数详解 - 通用配置参数说明
• 固件配置全流程 - 完整配置流程
• CI-33T 烧录与调试 - 烧录相关问题
• CI-33T 语音调优 - 语音识别优化
• CI-33T 硬件设计 - 硬件相关问题

常见问题¶

配置相关问题¶

• 命令词数量超出限制？检查是否超过 500 条
• Pin 脚配置不生效？确认引脚号与实际硬件一致
• 功耗异常？检查功耗模式配置和唤醒参数

获取帮助¶

如遇到配置问题，可参考：

• 平台与固件 FAQ
• 应用开发案例
• 模块选型指南

提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 CI-33T 特定配置。
