CI-73T 固件配置¶

本文档专门针对 CI-73T 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息¶

• 模组型号：CI-73T
• 支持命令词数量：请参考模组规格书
• 麦克风配置：单/双 MIC 离线语音模块

配置流程¶

CI-73T 的固件配置遵循标准的固件配置全流程，主要步骤包括：

1. 进入产品管理
2. 产品详情与版本列表
3. 新建或编辑版本
4. 按步骤完成版本配置
5. 配置检查与保存
6. 发布版本
7. 下载固件

创建产品¶

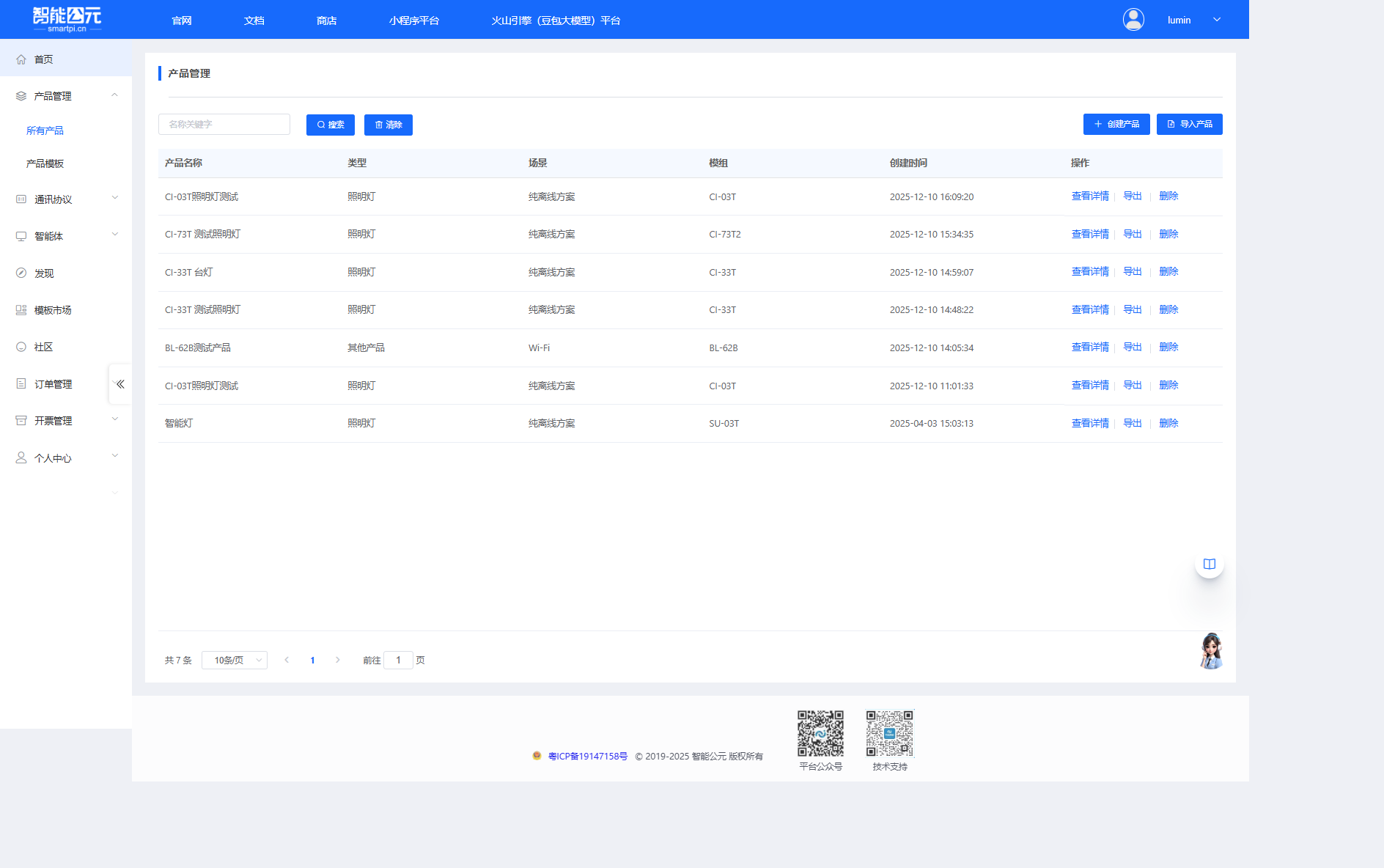

• 产品管理入口：在左侧导航点击「产品管理」→「所有产品」，进入产品列表页面。

• 选择产品类别：在创建向导第 1 步选择产品类别（示例选择「灯具 → 照明灯」）。

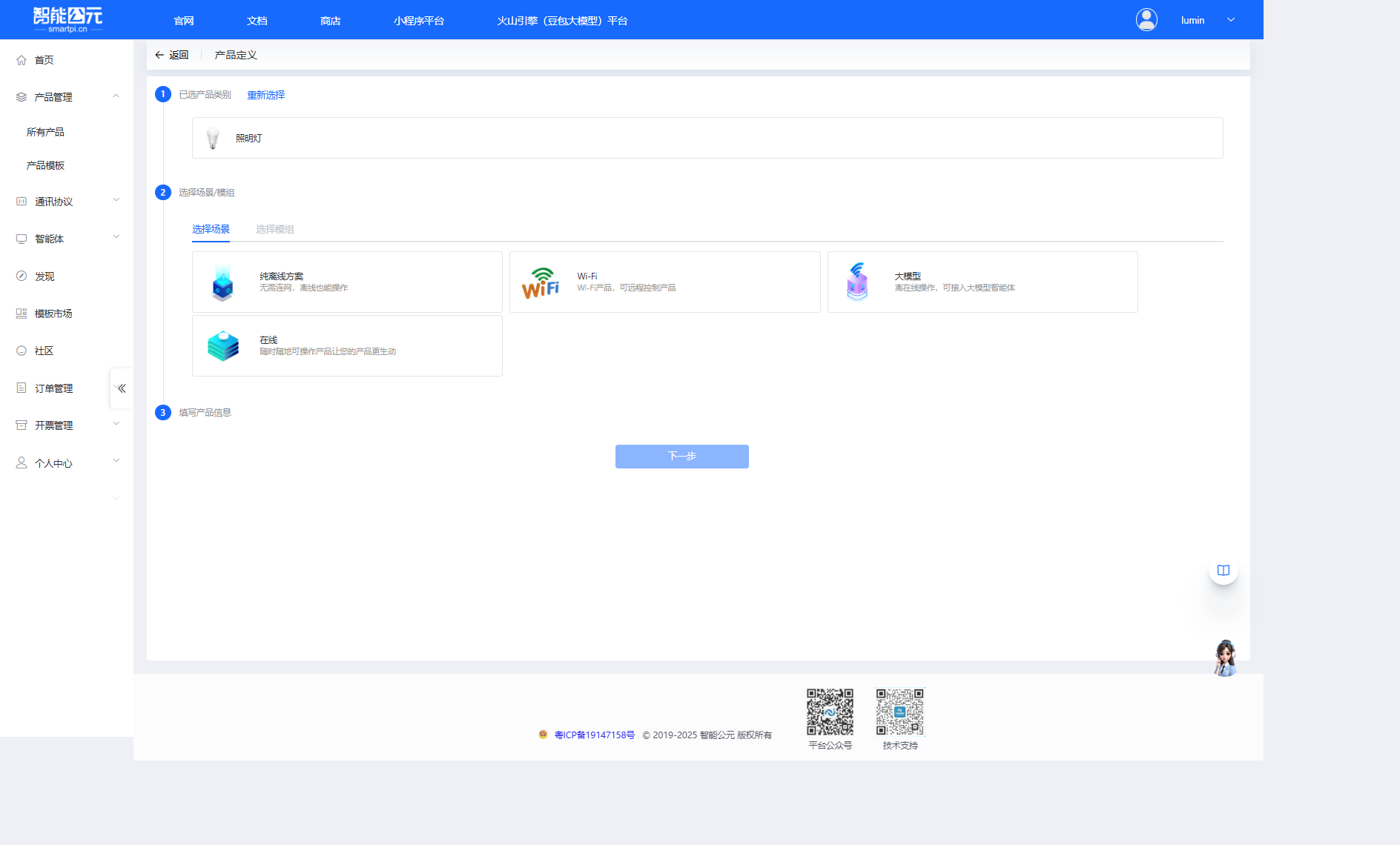

• 选择场景：在第 2 步先选择应用场景，CI-73T 建议选择「纯离线方案」。

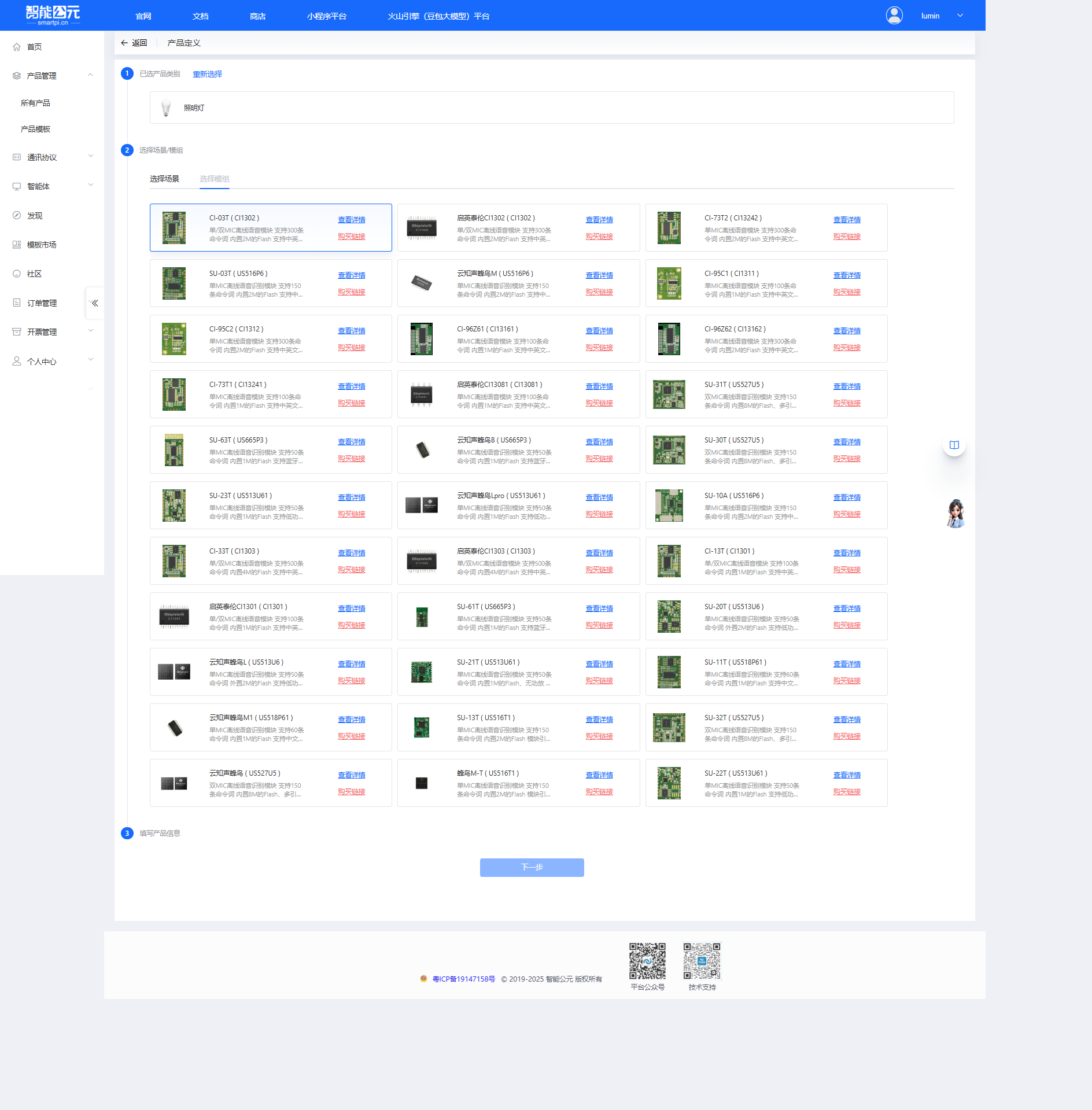

• 选择模组：在「选择模组」页中选择 CI-73T2 (CI13242) 等 CI-73T 系列模组。

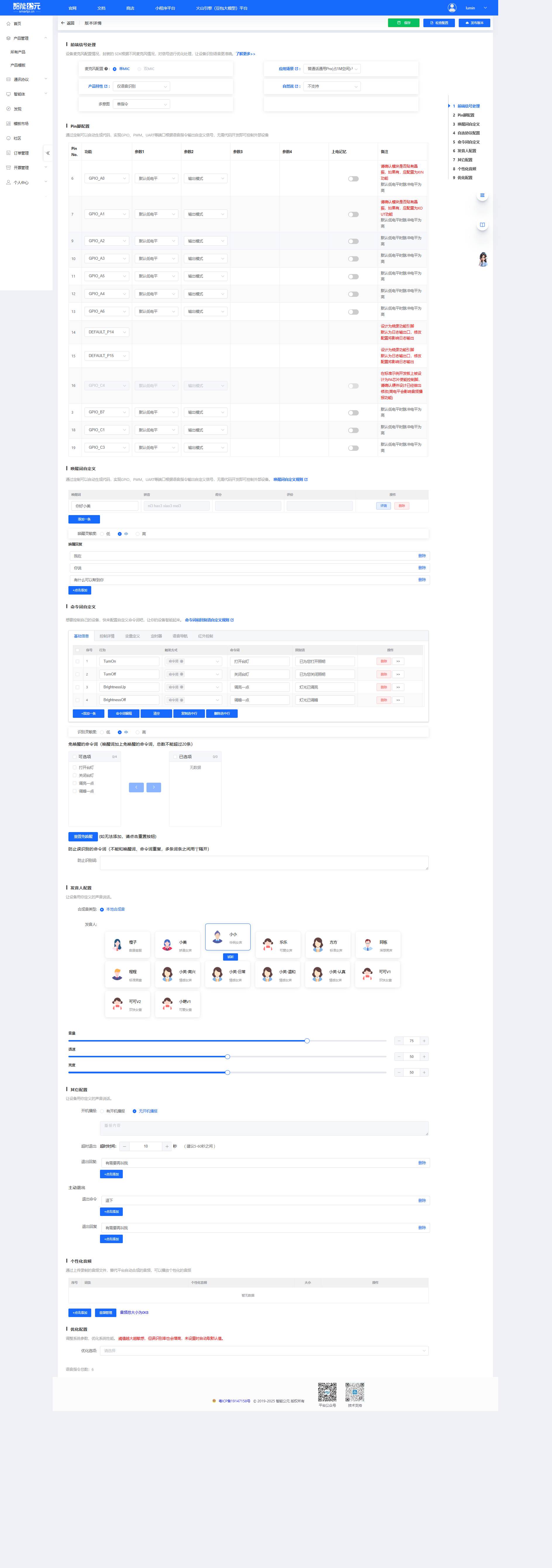

• 填写产品信息：在第 3 步填写产品名称（如「CI-73T照明灯测试」）并选择语言（如「中文」），然后点击「下一步/保存」。


版本配置详解¶

产品创建完成后，进入版本详情页面进行固件配置。版本配置页面右侧列出了所有配置步骤，可以按顺序或根据需要跳转到任意步骤进行配置。以下是各个配置部分的详细说明（界面和参数含义与 CI 系列通用，示意截图沿用 CI-03T）：

1. 前端信号处理¶

功能说明：配置设备麦克风及前端声学模型，封装的 SDK 会根据不同麦克风情况对信号进行预处理，让设备识别语音更准确。

配置项表格：

1. 麦克风配置¶

重要提示：
- 选择「双MIC」前，请确认所用 CI-73T 系列模组（如 CI-73T1 / CI-73T2）硬件版本是否支持双 MIC
- 如果选择「双MIC」，则后面不能再选择带有 AEC 回声消除的部分功能组合
- 实际可选项以平台界面为准，平台会自动屏蔽当前模组不支持的配置

2. 应用场景（声学模型）¶

什么是声学模型？

声学模型是语音识别中用于识别声音的模型，其质量直接影响识别准确率和鲁棒性。声学模型通过概率统计的方法，为基本语音单元建立模型，测量特征向量序列与发音模板之间的相似度，从而确定语音段所包含的声学信息（内容）。

如何选择合适的声学模型？

1. 根据实际使用场景选择：例如，产品用于风扇场景，优先选择名称中包含「风扇」的模型。
2. 空间占用考虑：在同一场景下，占用空间越大的模型，识别效果一般越好。
3. 版本选择：版本越新，性能越好。
4. Pro 系列推荐：CI 系列中名称包含「Pro」的新模型为推荐模型。

什么是安静环境？

安静环境通常指：

• 非人声噪声低于 60dB
• 设备本身无强振动或强噪声（如电机）
• 无强对流
• 信噪比要求 ≥ 3dB

注意：不同声学模型占用空间和识别效果不同，需根据 CI-73T/CI-73T2 实际 Flash 容量选择。
一般建议声学模型占用空间不要超过 Flash 容量的一半，具体容量请参考模组规格书。

3. 产品特性¶

CI-73T 说明：
- 根据实际需求选择产品特性，注意功能限制（单 MIC / 双 MIC）和 Flash 空间占用
- 当麦克风配置为单 MIC 时，限双 MIC 的功能选项在平台中会自动置灰不可选；当配置为双 MIC 时，限单 MIC 的功能选项会自动屏蔽
- 如果选择「双 MIC」，则不能再选择包含 AEC 回声消除的某些功能组合，具体以平台校验规则为准

4. 自然说¶

说明：CI-73T 支持自然语言识别能力，可按需选择关闭或开启自动泛化与自定义泛化，综合控制识别效果与资源占用。

5. 多意图¶

建议：多指令连说会增加语音解析复杂度，若产品响应时间要求较高，可优先选择「单指令」或在实验验证后再开启多指令模式。

2. Pin 脚配置¶

功能说明：通过可视化配置可自动生成代码，实现 GPIO、PWM、UART 等端口根据语音指令输出自定义信号，无需手写固件代码即可控制外部设备。

配置表格：

配置表格包含以下列：

• Pin No.：引脚编号
• 功能：引脚功能（GPIO、PWM、UART 等）
• 参数1：功能参数 1（如默认电平）
• 参数2：功能参数 2（如输入/输出模式）
• 参数3：功能参数 3（根据功能类型不同）
• 参数4：功能参数 4（根据功能类型不同）
• 上电记忆：是否保持上电前的状态
• 备注：引脚使用注意事项

CI-73T 引脚实际定义请参考模组硬件手册，并结合平台中给出的引脚功能说明进行配置，常见注意点包括：

• 确认实际硬件连接的引脚编号与平台配置一致
• 注意部分引脚存在功能复用（GPIO / PWM / UART / 外设功能），配置错误可能导致功能冲突
• 若开发板或整机方案中使用了外接功放、按键灯等外设，引脚方向、电平默认值需与硬件设计匹配

3. 唤醒词自定义¶

功能说明：配置设备唤醒词，用户说出唤醒词后设备进入语音识别状态。

配置项：

1. 唤醒词列表：

   • 表格显示已配置的唤醒词
   • 列包括：唤醒词、拼音、得分、评价、操作
   • 默认唤醒词示例：「你好小美」
   • 可以点击「添加一条」添加新的唤醒词
   • 可以对唤醒词进行「评测」和「删除」操作

2. 唤醒灵敏度：

   • 低：误唤醒少，但可能略微降低唤醒成功率
   • 中：平衡唤醒率和误唤醒率（推荐）
   • 高：唤醒成功率高，但可能增加误唤醒

3. 唤醒回复：

   • 配置设备被唤醒后的回复语
   • 可以添加多条回复语，系统随机选择
   • 默认示例：「我在」「你说」「有什么可以帮到你」

4. 自选协议配置¶

功能说明：配置自定义通信协议，用于设备与外部 MCU、主控板或上位机之间的数据交互。

注意：自选协议配置为可选配置，如无特殊需求可以不配置。CI-73T 通常搭配默认通信协议即可满足大部分应用场景。

5. 命令词自定义¶

功能说明：配置语音控制命令词，让设备能够识别用户的语音指令并执行相应操作。

配置项：

1. 命令词表格（基础信息标签页）：

   • 序号：命令词编号
   • 行为：命令对应的行为 ID（如 TurnOn、TurnOff）
   • 触发方式：命令触发方式（命令词、串口输入等）
   • 命令词：用户说出的语音指令（如「打开台灯」）
   • 回复语：设备执行命令后的语音回复（如「已为你打开照明」）
   • 操作：可以删除命令词或进入详情（>>）配置更复杂的行为

2. 操作按钮：

   • +添加一条：添加新的命令词
   • 命令词编辑：批量编辑命令词
   • 清空：清空所有命令词
   • 复制选中行：复制选中的命令词
   • 删除选中行：删除选中的命令词

3. 识别灵敏度：

   • 低：识别阈值高，误识别少，但可能漏识别
   • 中：平衡识别率和误识别率（推荐）
   • 高：识别阈值低，识别更灵敏，但误识别概率增加

4. 免唤醒的命令词：

   • 可配置部分命令为「免唤醒」，无需先说唤醒词即可直接识别
   • 唤醒词 + 免唤醒命令词总数不能超过 20 条
   • 左侧「可选项」显示可配置的命令词，右侧「已选项」显示当前已设为免唤醒的命令词
   • 使用箭头按钮在两侧之间移动命令词，如遇到无法添加的情况可以点击「重置免唤醒」

5. 防止误识别的命令词：

   • 输入不希望被识别的词条，多个词条用「|」分隔
   • 不可与唤醒词、命令词重复

6. 其他标签页：

   • 控制详情：配置命令词对应的 GPIO/PWM 等控制行为
   • 变量定义：定义变量用于逻辑控制
   • 定时器：配置定时任务（延时开关灯、定时关闭等）
   • 语音导航：配置多轮语音交互、菜单式导航等
   • 红外控制：配置红外学习与发送功能（如控制空调、电视等）

CI-73T 限制：
- CI-73T 系列不同型号（如 CI-73T1 / CI-73T2）支持的最大命令词数量不同，一般为 100 或 300 条，具体以规格书和平台提示为准
- 建议根据实际业务需求合理分配命令词，避免超出模组支持上限

6. 发音人配置¶

功能说明：配置设备语音播报的发音人、音量、语速等参数，让设备用你期望的声音说话。

配置项：

1. 合成音类型：

   • 本地合成音：使用本地语音合成引擎（推荐用于离线方案）

2. 发音人选择：

   • 从发音人列表中选择合适的发音人
   • 可选发音人包括多种女声、男声、儿童音色等（如橙子、小美、小小、乐乐、方方、小英系列、可可系列、小萌、阿栋、程程等）
   • 点击「试听」可预听当前发音人效果

3. 音量调节：

   • 滑块调节，范围 0–100，默认值约 75
   • 可通过「-」「+」按钮或直接输入数值调整

4. 语速调节：

   • 滑块调节，范围 0–100，默认值约 50
   • 数值越大语速越快

5. 亮度（音调）调节：

   • 滑块调节，范围 0–100，默认值约 50
   • 影响声音的高低和明亮度

7. 其它配置¶

功能说明：配置开机播报、超时退出、主动退出等系统行为。

配置项：

1. 开机播报：

   • 有开机播报：设备上电时播放开机提示音或语音
   • 无开机播报：设备上电时不播放提示音（默认）
   • 若选择「有开机播报」，可进一步配置具体播报内容

2. 超时退出：

   • 配置设备在无语音输入多长时间后自动退出识别状态
   • 超时时间：可调节，建议范围 5–60 秒，默认约 10 秒
   • 退出回复：超时退出时播放的回复语，如「有需要再叫我」等，可配置多条由系统随机播放

3. 主动退出：

   • 退出命令：用户说出这些命令后，设备主动退出识别状态（如「退下」等）
   • 退出回复：主动退出时的回复语，同样可配置多条

8. 个性化音频¶

功能说明：通过上传录制的音频文件，替代平台自动合成的语音，在唤醒、命令识别、系统提示等场景播放更有品牌风格的声音。

配置项：

1. 配置表格：

   • 序号：音频编号
   • 词条：选择对应的词条类型，包括：唤醒、命令识别、系统设置、特定命令词阈值、红外控制等
   • 个性化音频：上传的音频文件名称
   • 大小：音频文件大小（KB）
   • 操作：可以删除或管理音频

2. 词条子选项：

   • 当选择「唤醒」词条时，可以进一步选择「唤醒阈值」：0.01、0.02、0.04、0.05、0.1、0.2（默认）
   • 其他词条类型根据实际需求选择不同子项

3. 操作按钮：

   • +点击添加：添加个性化音频，需要选择对应的词条类型并上传音频文件
   • 音频管理：集中管理已上传的音频文件，可进行预览、删除等操作

4. 音频总大小：

   • 显示当前使用的音频总大小
   • 需要注意模组 Flash 容量限制，CI-73T/CI-73T2 实际可用空间需留出足够余量给声学模型和命令词等资源

注意：个性化音频会占用 Flash 空间，建议合理控制音频数量和大小，避免超出 Flash 容量限制。音频格式需要符合平台要求。

9. 优化配置¶

功能说明：通过调整若干高级参数对系统性能做微调。阈值一般是越大越敏感，但误识别率也可能升高；未设置时会采用默认值。

配置项（按类别拆分）：

9.1 唤醒相关¶

• 唤醒阈值：调整唤醒灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）
  • 数值越大，唤醒越敏感

9.2 命令识别相关¶

• 命令识别阈值：调整命令词识别灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）
  • 数值越大，识别更敏感，但误识别概率也会相应增加

9.3 系统设置相关¶

• 系统参数调整：配置系统级别的优化参数（如部分延时、缓存相关等），一般保持默认即可

9.4 特定命令词阈值¶

• 特定命令词阈值：为某些关键命令词单独设置更严格或更宽松的识别阈值，用于控制误识别/漏识别的平衡

9.5 红外控制相关¶

• 红外唤醒学习时间：配置红外唤醒的学习时间
  • 可选值：20 秒、30 秒（默认）、40 秒、50 秒、60 秒、70 秒
  • 学习时间越长，红外唤醒识别效果可能越好，但学习过程耗时更长

9.6 硬件配置相关¶

• ADC 检测时长：配置 ADC 检测的时间长度
  • 可选值：10 毫秒、20 毫秒、30 毫秒、40 毫秒、50 毫秒（默认）、100 毫秒
  • 会影响音频信号采集的时长和响应速度
• MIC 差分/单端：配置麦克风的连接方式（差分 / 单端）
• 功放使能引脚 / 自动使能功放 / 功放使能电平：与外接功放芯片的使能控制相关，需与硬件设计保持一致

9.7 IISO 配置¶

• 设置 IISO 主从：配置 IISO 通信的主从模式（如与外部 MCU 或其它芯片通讯时的角色）

配置建议：

1. 默认值优先：如无特殊需求，建议先使用平台默认配置进行整机联调
2. 逐项微调：如需优化，建议一次只修改一个参数，并结合测试记录效果变化
3. 平衡识别与误识别：阈值过高或过低都会带来体验问题，需要在识别成功率和误识别率之间找到平衡点
4. 硬件匹配：硬件相关配置（如 MIC 差分/单端、功放使能）须与实际硬件设计严格一致，避免出现静音、底噪过大等问题

注意：优化配置为可选配置，如无明确调优需求，可以不修改，系统将使用默认值。建议在功能验证通过后，再针对具体场景做小步试验式调参。

相关文档¶

• 版本配置参数详解 - 通用配置参数说明
• 固件配置全流程 - 完整配置流程
• CI-73T 烧录与调试 - 烧录相关问题
• CI-73T 语音调优 - 语音识别优化
• CI-73T 硬件设计 - 硬件相关问题

常见问题¶

配置相关问题¶

• Pin 脚配置不生效？确认引脚号与实际硬件一致
• 功耗异常？检查功耗模式配置和唤醒参数

获取帮助¶

如遇到配置问题，可参考：

• 平台与固件 FAQ
• 应用开发案例
• 模块选型指南

提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 CI-73T 特定配置。
