JX-12F 固件配置¶

本文档专门针对 JX-12F WiFi 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息¶

• 模组型号：JX-12F
• 模组类型：WiFi 模组
• 主要功能：WiFi 连接与数据传输
• 网络支持：WiFi 连接
• AT 指令：支持 AT 指令集

配置流程¶

JX-12F 的固件配置遵循标准的固件配置全流程，主要步骤包括：

1. 进入产品管理
2. 产品详情与版本列表
3. 新建或编辑版本
4. 按步骤完成版本配置
5. 配置检查与保存
6. 发布版本
7. 下载固件

创建产品¶

在开始配置固件之前，需要先在智能公元平台创建对应的产品。以下是创建 JX-12F 产品的详细步骤：

1. 进入产品管理页面¶

1. 登录智能公元平台（smartpi.cn）
2. 在左侧导航菜单中，点击「产品管理」，展开子菜单后选择「所有产品」
3. 进入产品管理页面，可以看到产品列表和操作按钮

2. 点击创建产品¶

在产品管理页面右上角，点击蓝色的「创建产品」按钮，进入产品创建向导。

3. 选择产品类别¶

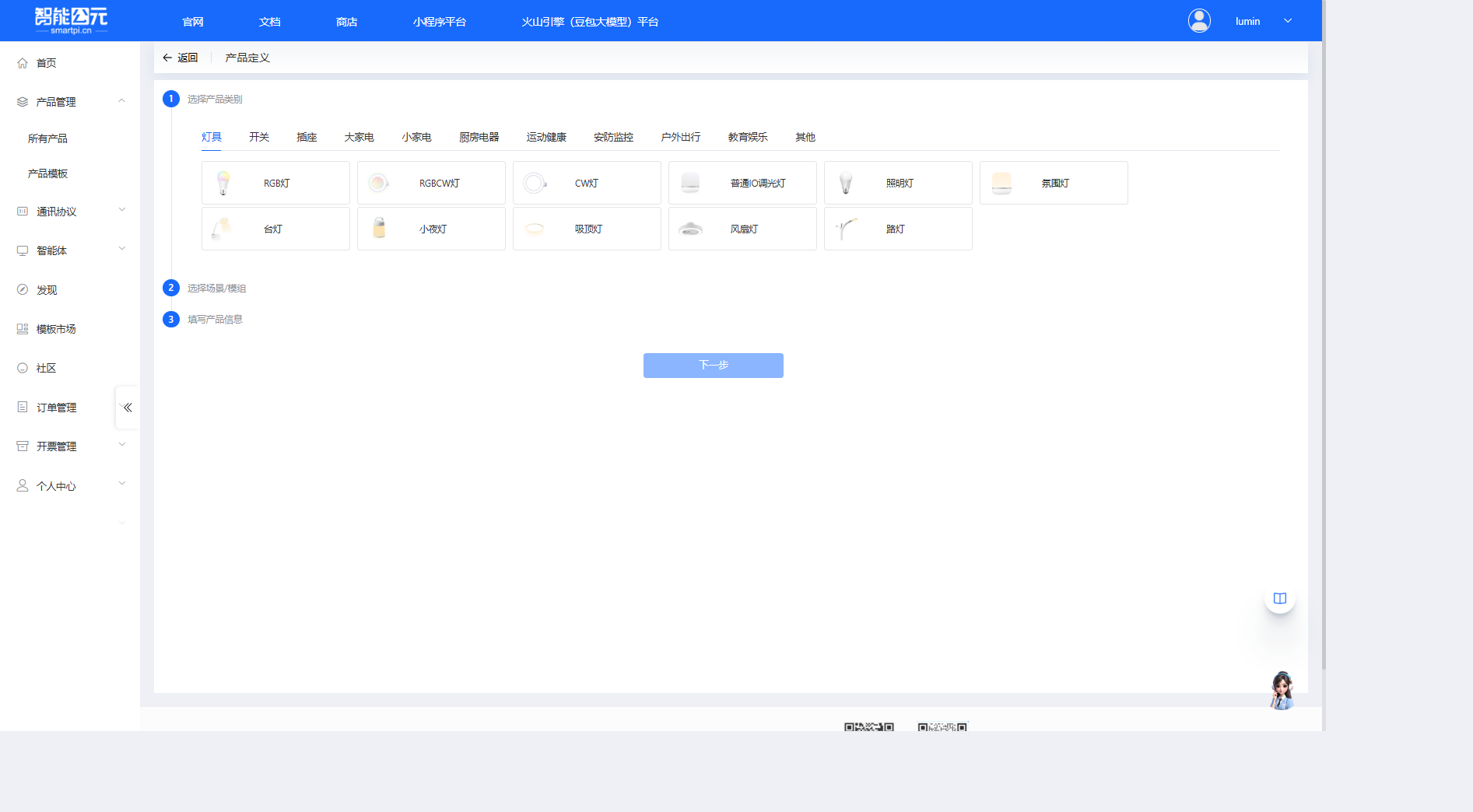

产品创建向导分为三个步骤。第一步是选择产品类别：

1. 在「选择产品类别」步骤中，可以看到多个产品类别标签页（灯具、开关、插座等）
2. 对于 JX-12F 模组，可以根据实际应用选择合适的类别，例如选择「灯具」类别

3. 在灯具类别下，选择合适的子类型，例如：

   • 照明灯：适用于普通照明场景
   • RGB灯：适用于彩色灯光控制
   • 台灯：适用于桌面照明
   • 其他类型根据实际应用选择

示例：选择「照明灯」类型，点击对应的卡片完成选择。

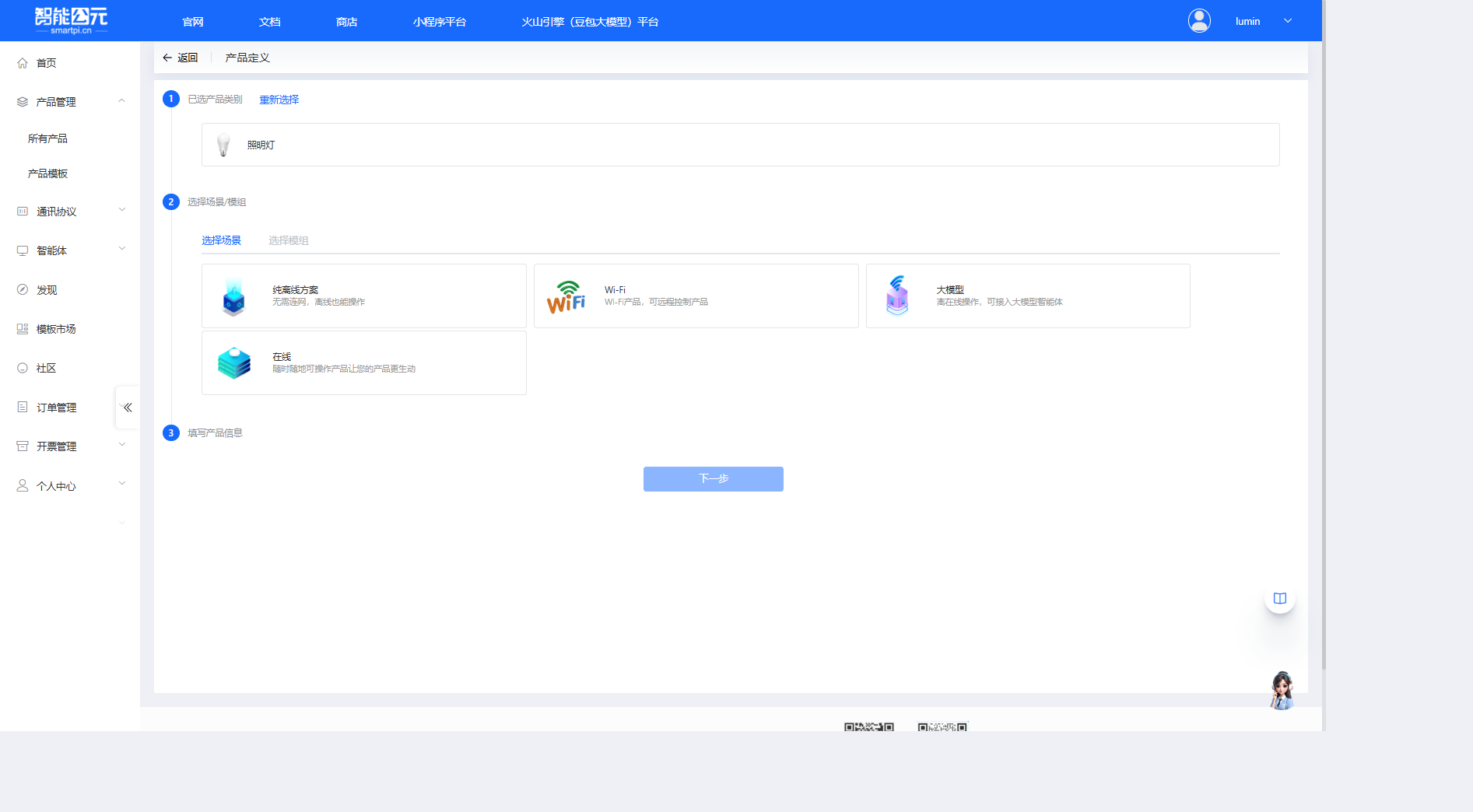

4. 选择场景和模组¶

第二步是选择应用场景和硬件模组：

4.1 选择场景¶

在「选择场景/模组」步骤中，首先选择应用场景：

• 纯离线方案：无需连网，离线也能操作
• Wi-Fi：Wi-Fi产品，可远程控制产品（推荐用于 JX-12F）
• 大模型：离在线操作，可接入大模型智能体
• 在线：随时随地可操作产品

对于 JX-12F：选择「Wi-Fi」，因为 JX-12F 是 WiFi 通讯模组，用于实现设备的网络连接和远程控制。

4.2 选择模组¶

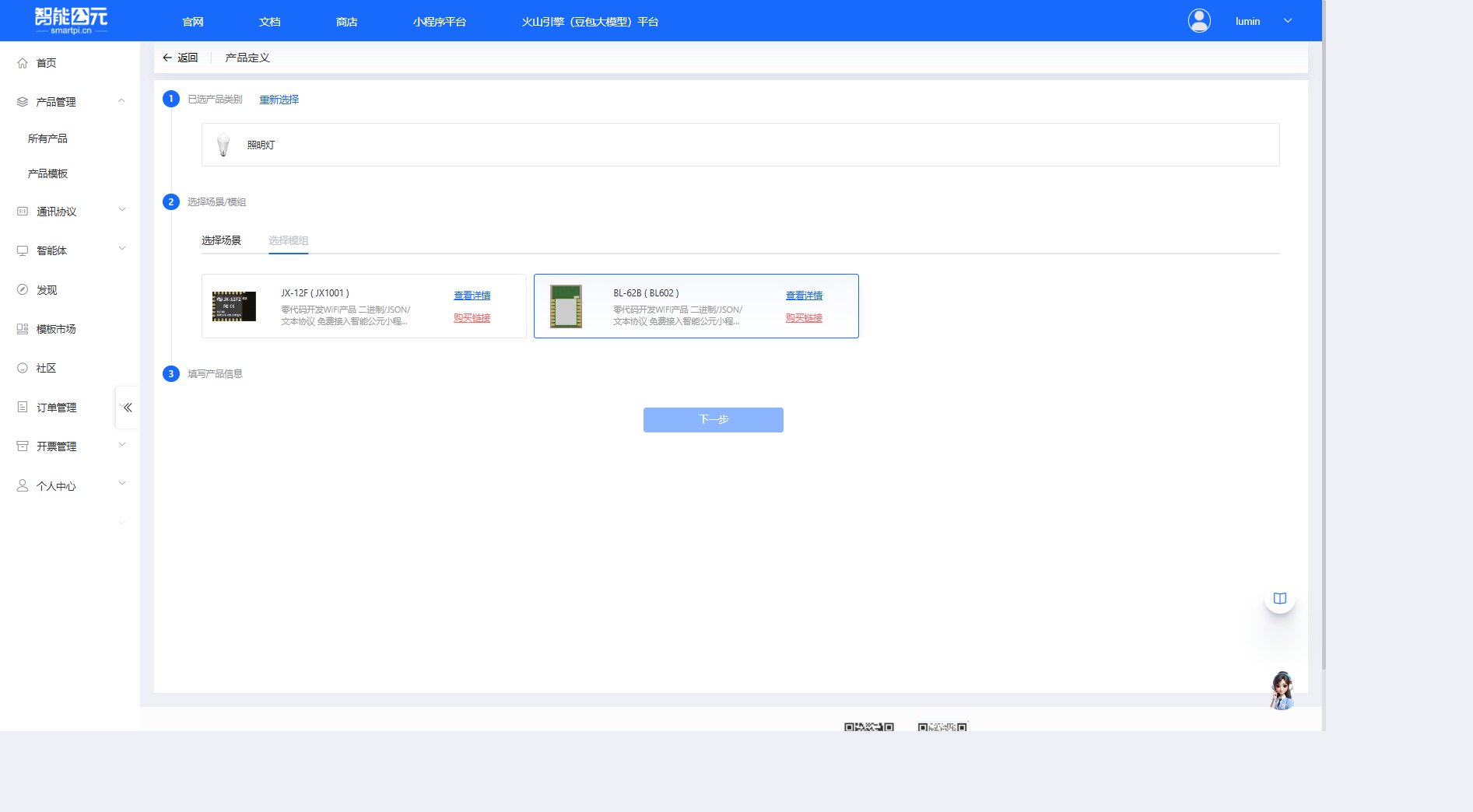

选择场景后，页面会自动切换到「选择模组」标签页，显示可用的模组列表：

1. 在模组列表中查找并选择 JX-12F (JX1001)

2. 可以看到模组的详细信息：

   • 零代码开发WiFi产品
   • 二进制/JSON/文本协议
   • 免费接入智能公元小程序
   • 支持自有小程序商城
   • 手机扫码OTA/可免烧录
   • 支持嵌入C代码

1. 点击 JX-12F 模组卡片完成选择

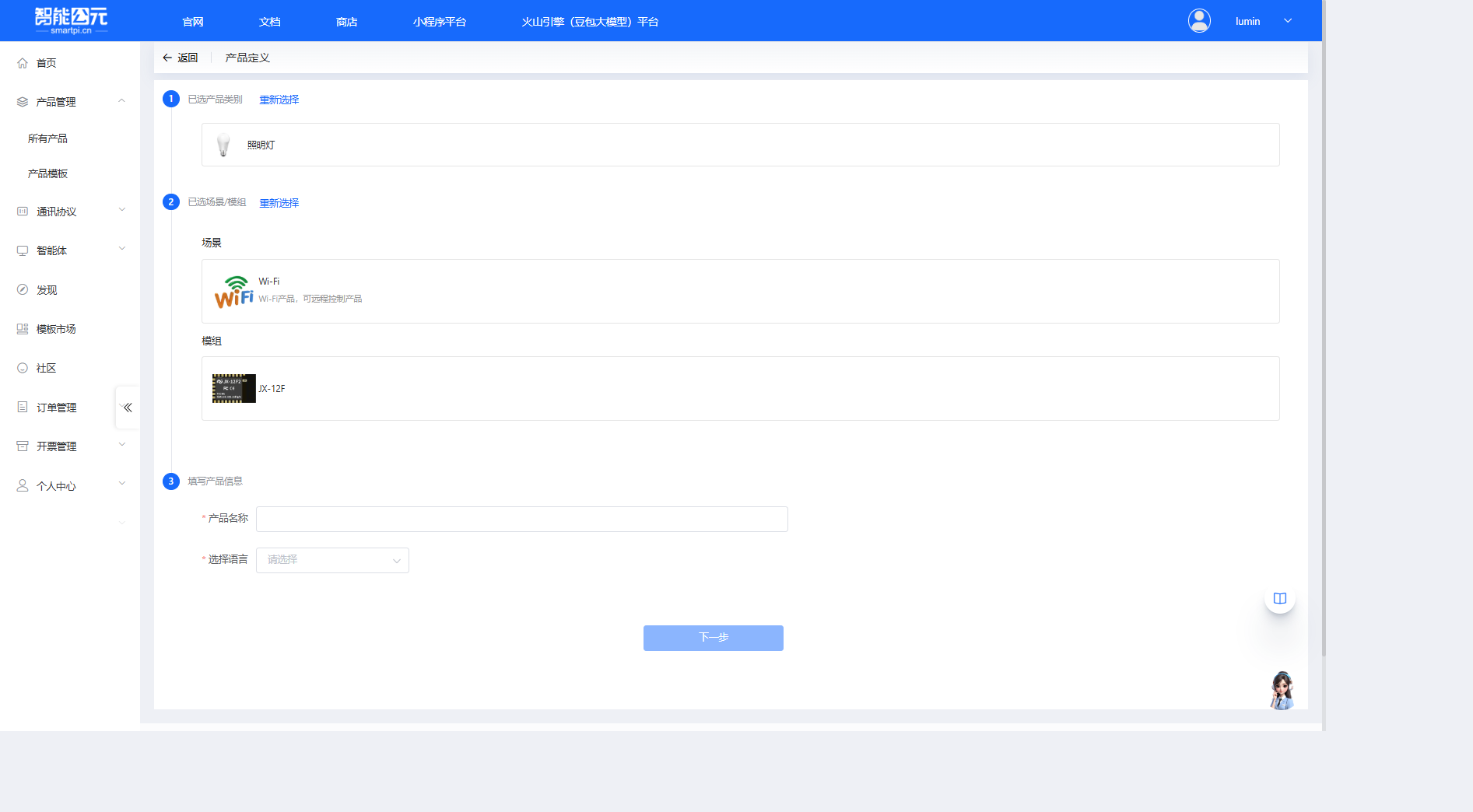

5. 填写产品信息¶

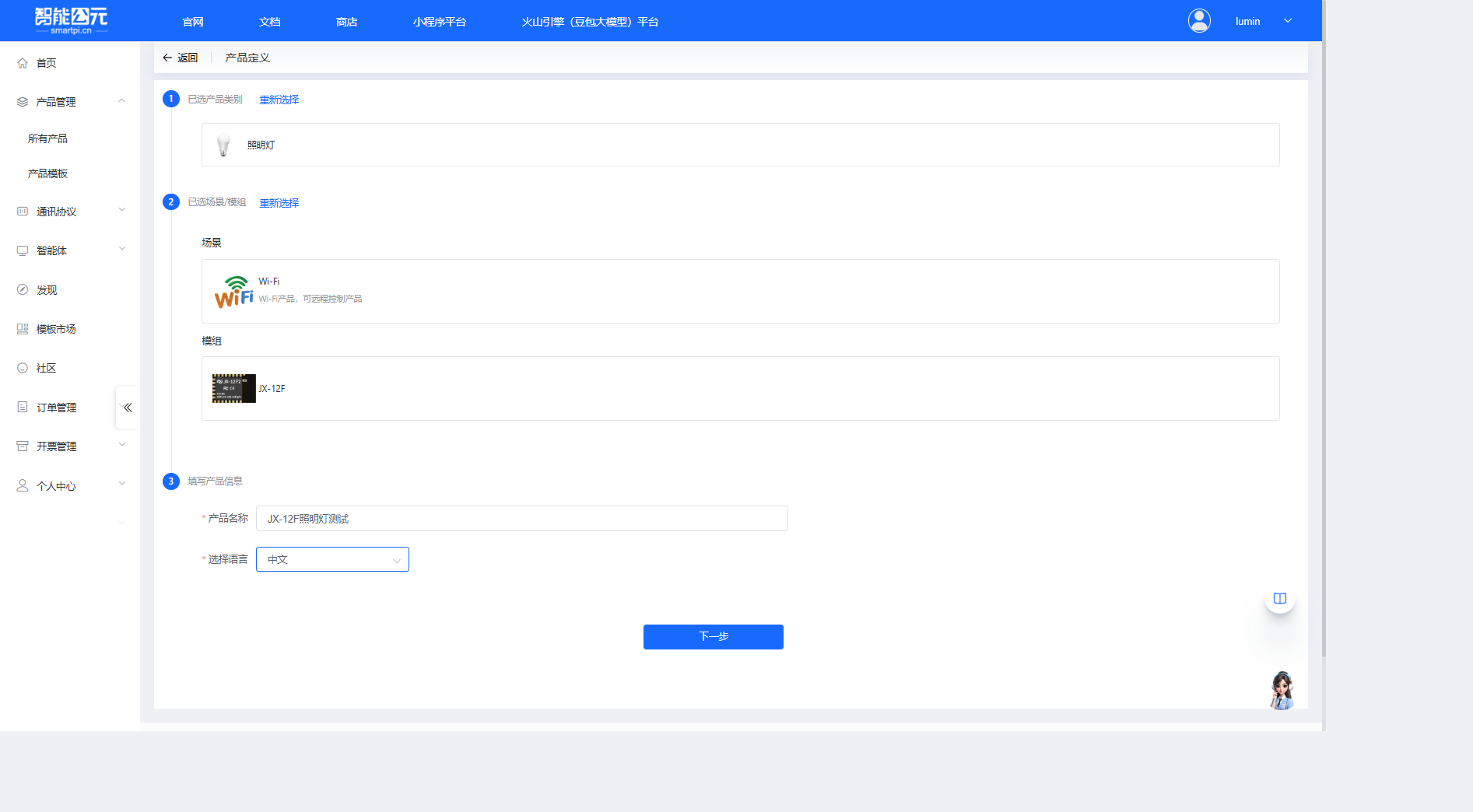

第三步是填写产品的基本信息：

1. 产品名称（必填）：

   • 输入一个有意义的产品名称，例如：「JX-12F照明灯测试」
   • 建议使用能清楚标识产品用途的名称

2. 选择语言（必填）：

   • 从下拉菜单中选择语言，支持：中文、英文
   • 根据目标市场选择合适的语言

1. 填写完成后，点击页面底部的「下一步」按钮

6. 产品创建完成¶

完成上述步骤后，系统会自动创建产品并跳转到「版本详情」页面，此时可以开始配置固件版本。

在版本详情页面，可以看到 WiFi 产品特有的配置步骤，包括：

• WiFi 配置
• Pin 脚配置
• 通讯协议配置
• 设备功能配置
• OTA 升级配置
• 小程序配置

版本配置详解¶

产品创建完成后，进入版本详情页面进行固件配置。JX-12F 作为 WiFi 模组，配置页面包含 4 个配置步骤：

1. Pin 脚配置¶

功能说明：通过可视化配置可自动生成代码，实现 GPIO、PWM、UART 等端口根据指令输出自定义信号，无需代码开发即可控制外部设备。

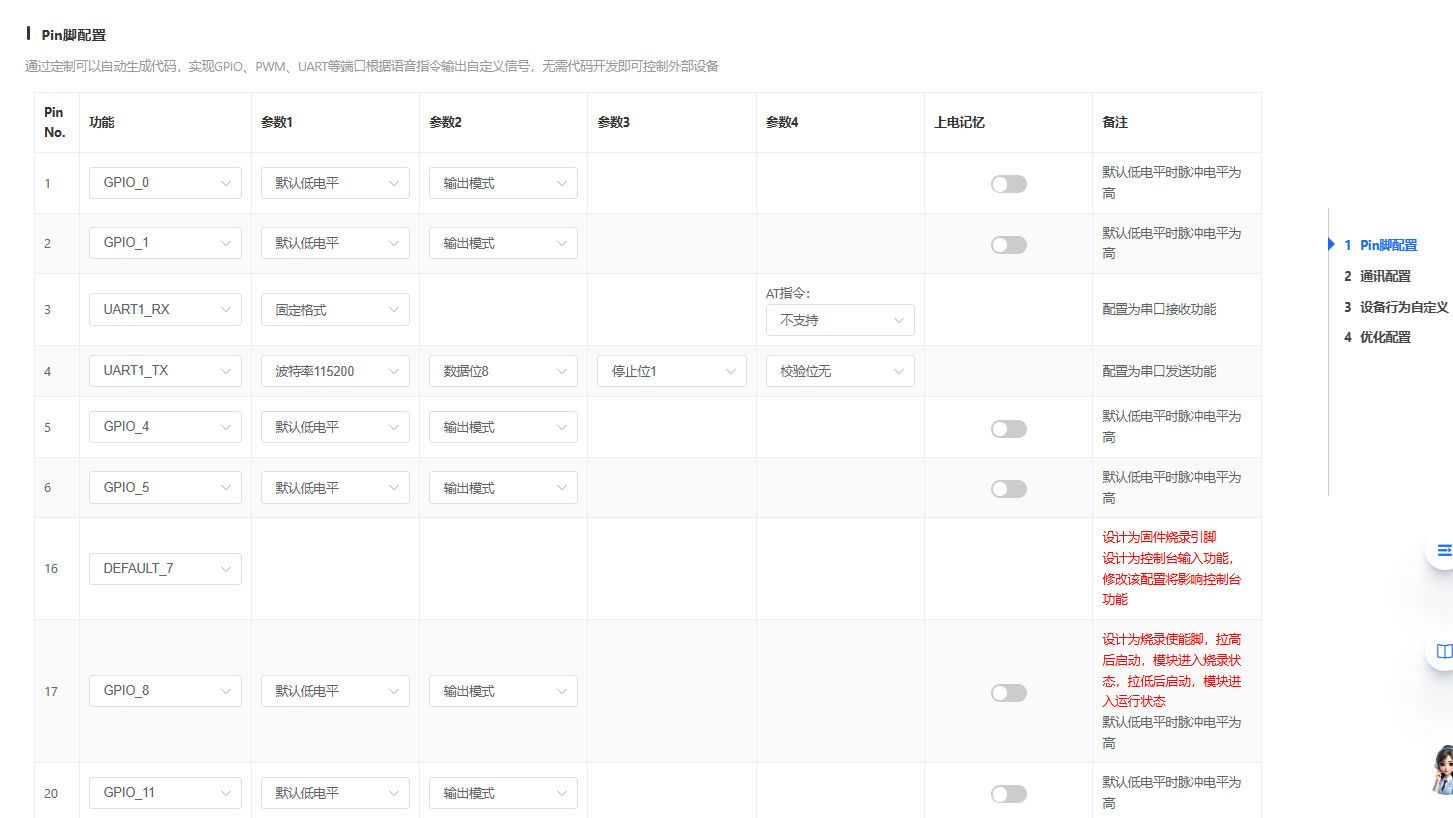

配置表格：

配置表格包含以下列：

• Pin No.：引脚编号
• 功能：引脚功能（GPIO、PWM、UART、DEFAULT 等）
• 参数1-4：根据功能类型不同，配置相应参数（如电平、模式、波特率等）
• 上电记忆：是否保持上电前的状态
• 备注：引脚使用注意事项

JX-12F 引脚配置注意事项：

1. GPIO 引脚：

   • 支持多个 GPIO 引脚（GPIO_0, GPIO_1, GPIO_4, GPIO_5, GPIO_8, GPIO_11, GPIO_12, GPIO_14, GPIO_17, GPIO_20, GPIO_21, GPIO_22）
   • 可配置为输入或输出模式
   • 支持默认高/低电平设置
   • 支持上电记忆功能

2. UART 串口：

   • UART1_RX (Pin 3)：串口接收功能，支持固定格式，可配置 AT 指令支持
   • UART1_TX (Pin 4)：串口发送功能，可配置波特率（默认 115200）、数据位（默认 8 位）、停止位（默认 1 位）、校验位（默认无校验）

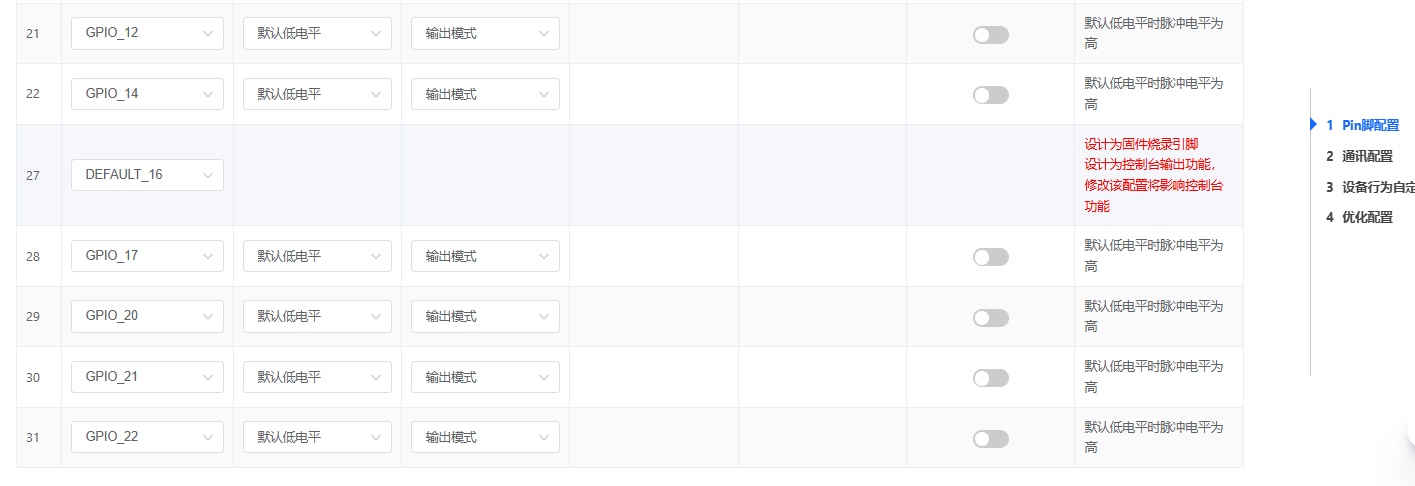

3. 烧录引脚：

   • Pin 16 (DEFAULT_7)：固件烧录引脚，控制台输入功能，修改配置将影响控制台功能
   • Pin 17 (GPIO_8)：烧录使能脚，拉高后启动模块进入烧录状态，拉低后启动模块进入运行状态
   • Pin 27 (DEFAULT_16)：固件烧录引脚，控制台输出功能，修改配置将影响控制台功能

注意：烧录相关引脚建议保持默认配置，避免影响固件烧录和调试功能。

2. 通讯配置¶

功能说明：配置设备对外的通讯类型、通讯接口、通讯方式，实现设备通讯。

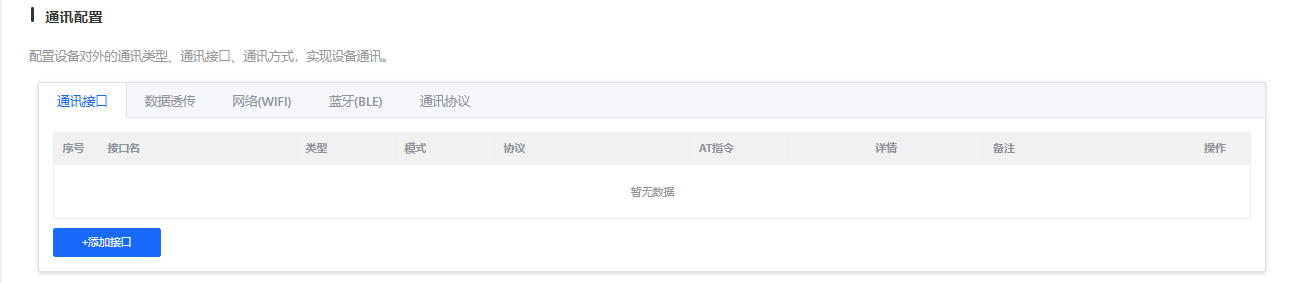

通讯配置包含 5 个标签页：

2.1 通讯接口¶

配置设备的通讯接口，表格包含以下列：

• 序号：接口序号
• 接口名：自定义接口名称
• 类型：接口类型
• 模式：通讯模式
• 协议：使用的通讯协议
• AT指令：是否支持 AT 指令
• 详情：接口详细配置
• 备注：接口使用说明

点击「添加接口」可以新增通讯接口配置。

2.2 数据透传¶

配置数据在不同接口之间的透明传输。

2.3 网络(WIFI)¶

配置 WiFi 网络连接参数，这是 JX-12F 模组的核心功能。

2.4 蓝牙(BLE)¶

配置蓝牙连接参数（如果硬件支持）。

2.5 通讯协议¶

配置与云端或 APP 通讯的协议格式，支持二进制、JSON、文本等多种协议。

3. 设备行为自定义¶

功能说明：想要控制自己的设备，快来配置自定义行为吧，让你的设备智能起来。

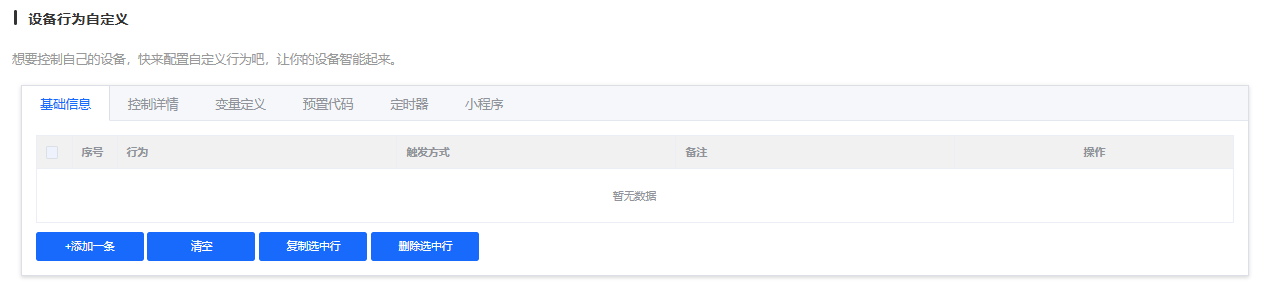

设备行为自定义包含 6 个标签页：

3.1 基础信息¶

配置设备行为的基本信息，表格包含以下列：

• 序号：行为编号
• 行为：行为 ID
• 触发方式：触发条件
• 备注：行为说明

点击「添加一条」可以新增设备行为。

3.2 控制详情¶

配置行为对应的具体控制逻辑（GPIO、PWM、串口等）。

3.3 变量定义¶

定义全局变量用于逻辑控制。

3.4 预置代码¶

支持嵌入 C 代码实现复杂的控制逻辑。

3.5 定时器¶

配置定时任务和延时控制。

3.6 小程序¶

配置与智能公元小程序的交互。

4. 优化配置¶

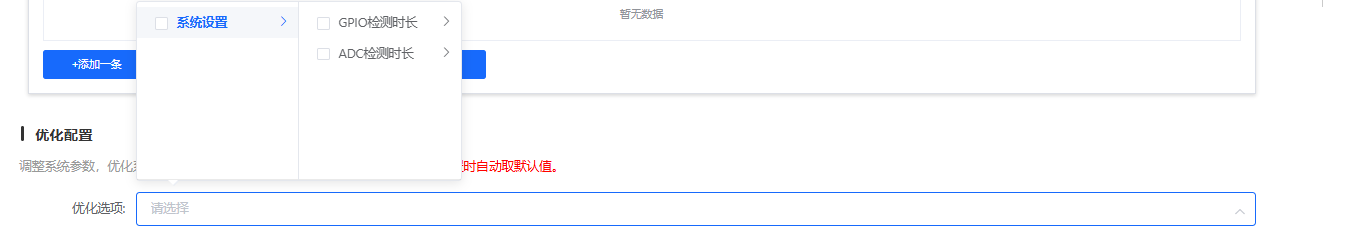

功能说明：调整系统参数，优化系统性能。阈值越大越敏感，但误识别率也会增高，未设置时自动取默认值。

配置项：

可以在「优化选项」下拉菜单中选择要配置的参数，包括：

• 系统设置：包含 GPIO 检测时长、ADC 检测时长等系统级参数

配置建议：

1. 默认值优先：如无特殊需求，建议先使用平台默认配置进行整机联调
2. 逐项微调：如需优化，建议一次只修改一个参数，并结合测试记录效果变化
3. 硬件匹配：配置参数须与实际硬件设计严格一致

注意：优化配置为可选配置，如无明确调优需求，可以不修改，系统将使用默认值。

相关文档¶

• 版本配置参数详解 - 通用配置参数说明
• 固件配置全流程 - 完整配置流程
• JX-12F 模组资料 - 模组详细资料（包含 AT 指令说明）
• JX-12F 烧录与调试 - 烧录相关问题
• JX-12F 硬件设计 - 硬件相关问题

常见问题¶

配置相关问题¶

• WiFi 连接失败？检查 SSID 和密码是否正确，信号强度是否足够
• AT 指令无响应？检查串口参数配置是否正确
• 数据传输异常？确认网络连接正常，服务器地址和端口配置正确
• Pin 脚配置不生效？确认引脚号与实际硬件一致
• 功耗异常？检查 WiFi 连接状态和功耗模式配置

获取帮助¶

如遇到配置问题，可参考：

• 平台与固件 FAQ
• 应用开发案例
• 模块选型指南

提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 JX-12F 特定配置。JX-12F 作为 WiFi 模组，支持 AT 指令，可以通过串口进行灵活配置。
