JX-A7T 固件配置¶

本文档专门针对 JX-A7T 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息¶

• 模组型号：JX-A7T
• 模组类型：离在线语音 AI 大模型模组
• 支持功能：离线语音识别 + 在线 AI 大模型
• 网络支持：WiFi 连接

配置流程¶

JX-A7T 的固件配置遵循标准的固件配置全流程，主要步骤包括：

1. 进入产品管理
2. 产品详情与版本列表
3. 新建或编辑版本
4. 按步骤完成版本配置
5. 配置检查与保存
6. 发布版本
7. 下载固件

创建产品¶

在开始配置固件前，需要先在平台上创建产品。以下是 JX-A7T 模组的产品创建步骤：

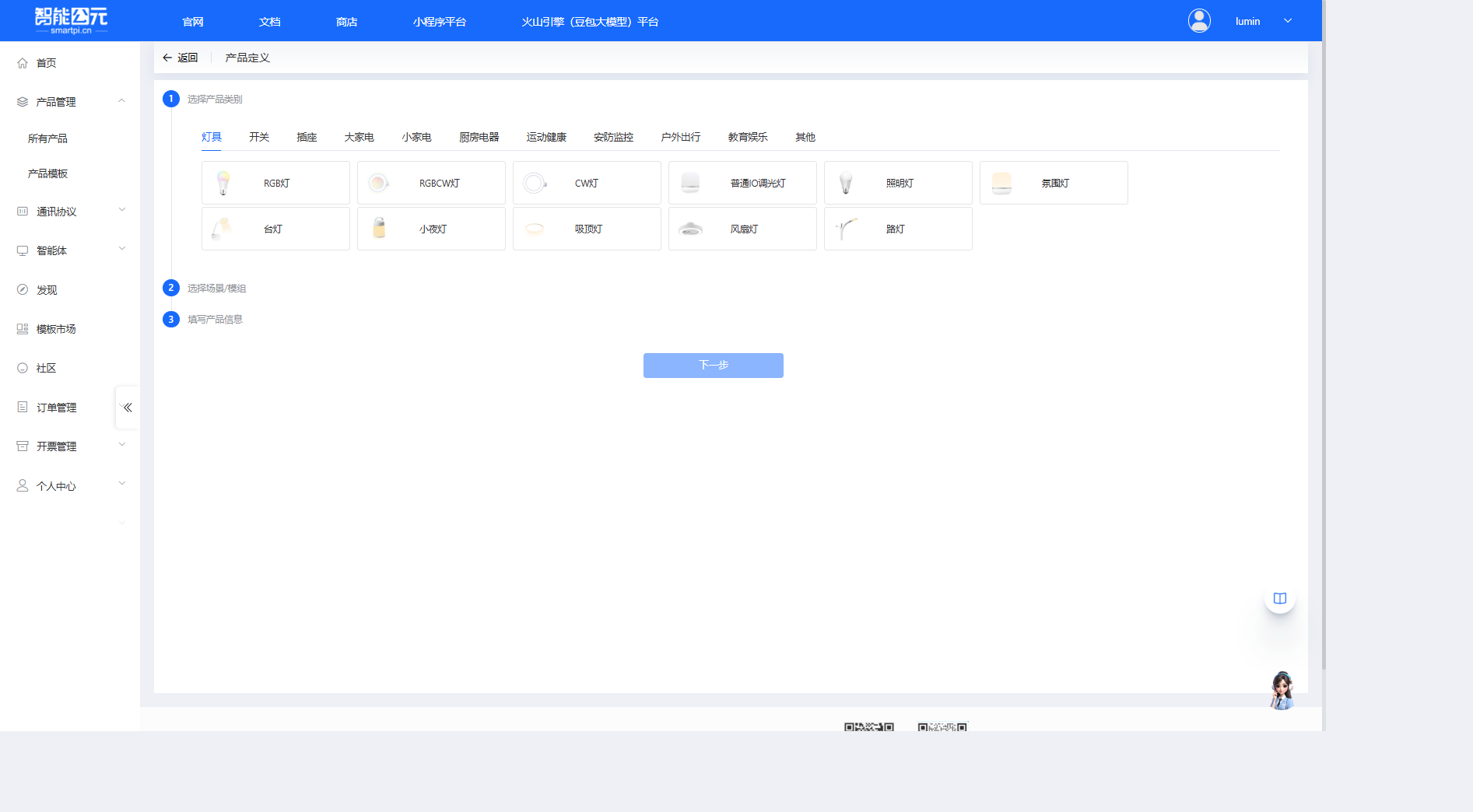

步骤 1：选择产品类别¶

进入产品管理页面后，点击「创建产品」按钮，首先选择产品所属的类别。

操作说明：

1. 在产品类别标签页中，根据实际应用选择合适的产品类别（如：灯具、开关、插座等）
2. 选择具体的产品子类型，例如在「灯具」类别下选择「照明灯」
3. 点击产品类型卡片后，页面会自动进入下一步

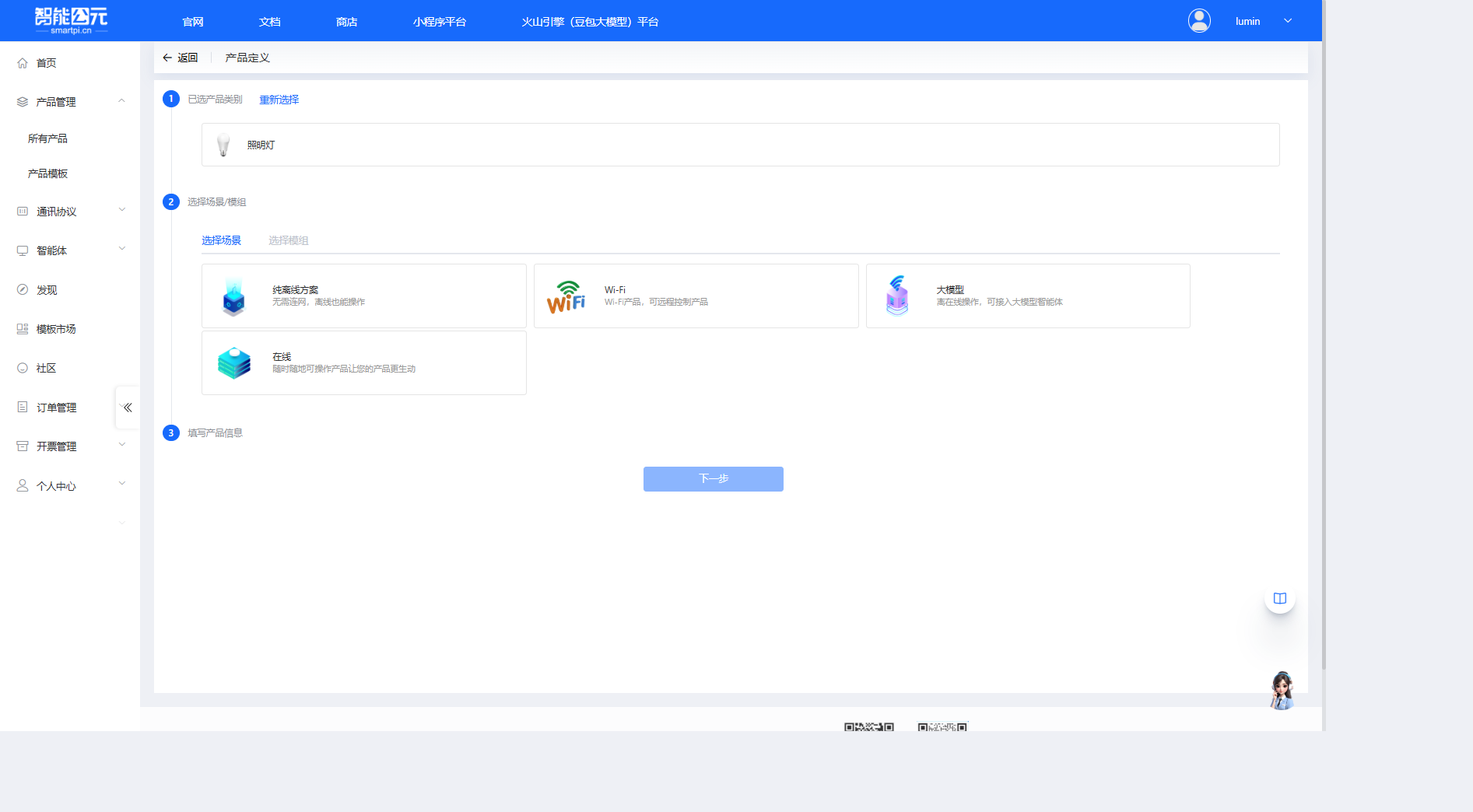

步骤 2：选择应用场景和模组¶

选择产品类别后，需要选择应用场景和对应的模组型号。

JX-A7T 特别说明：

JX-A7T 是离在线语音 AI 大模型模组，需要选择「大模型」场景：

• 大模型场景：离在线操作，可接入大模型智能体
• 支持离线语音识别和在线 AI 大模型对话
• 需要 WiFi 网络连接

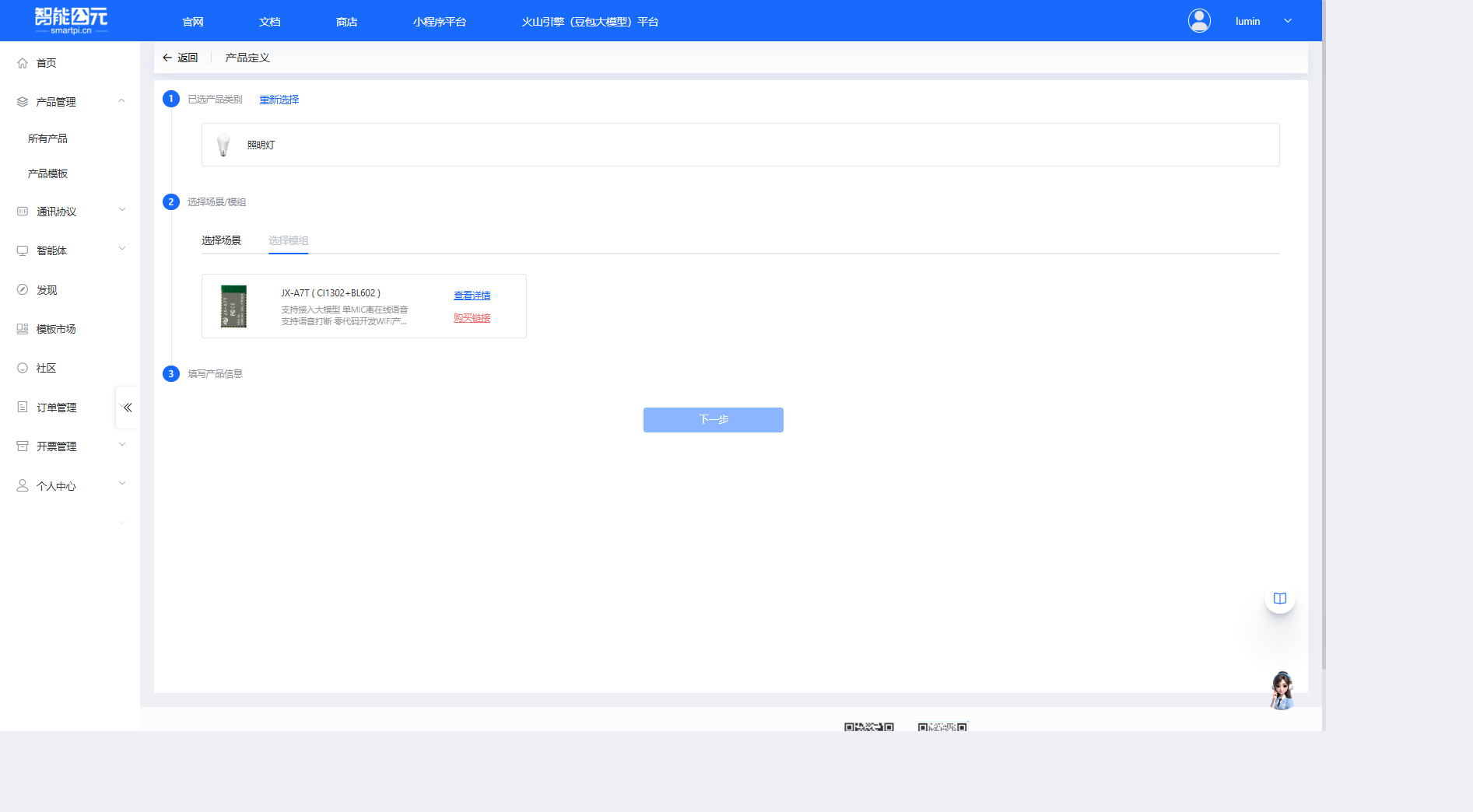

选择「大模型」场景后，点击「选择模组」标签页，选择 JX-A7T 模组。

选择模组类型：

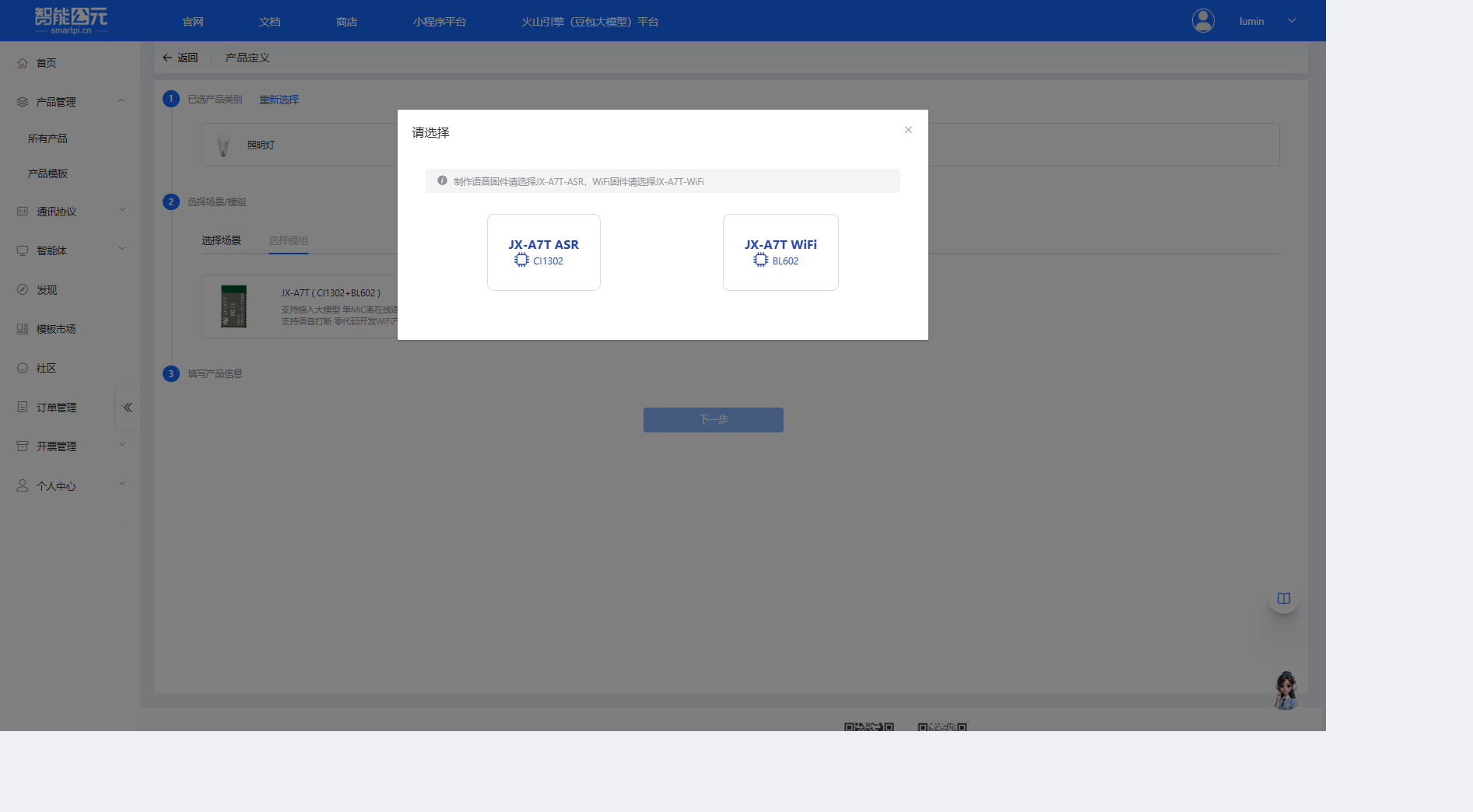

点击 JX-A7T 模组后，会弹出固件类型选择对话框：

JX-A7T 支持两种固件类型：

• JX-A7T ASR：语音识别固件（CI1302 芯片），用于制作离在线语音产品
• JX-A7T WiFi：WiFi 固件（BL602 芯片），用于制作纯 WiFi 产品

根据需求选择：

• 制作语音固件请选择 JX-A7T ASR
• 制作 WiFi 固件请选择 JX-A7T WiFi

本文档以 JX-A7T ASR 为例进行说明。

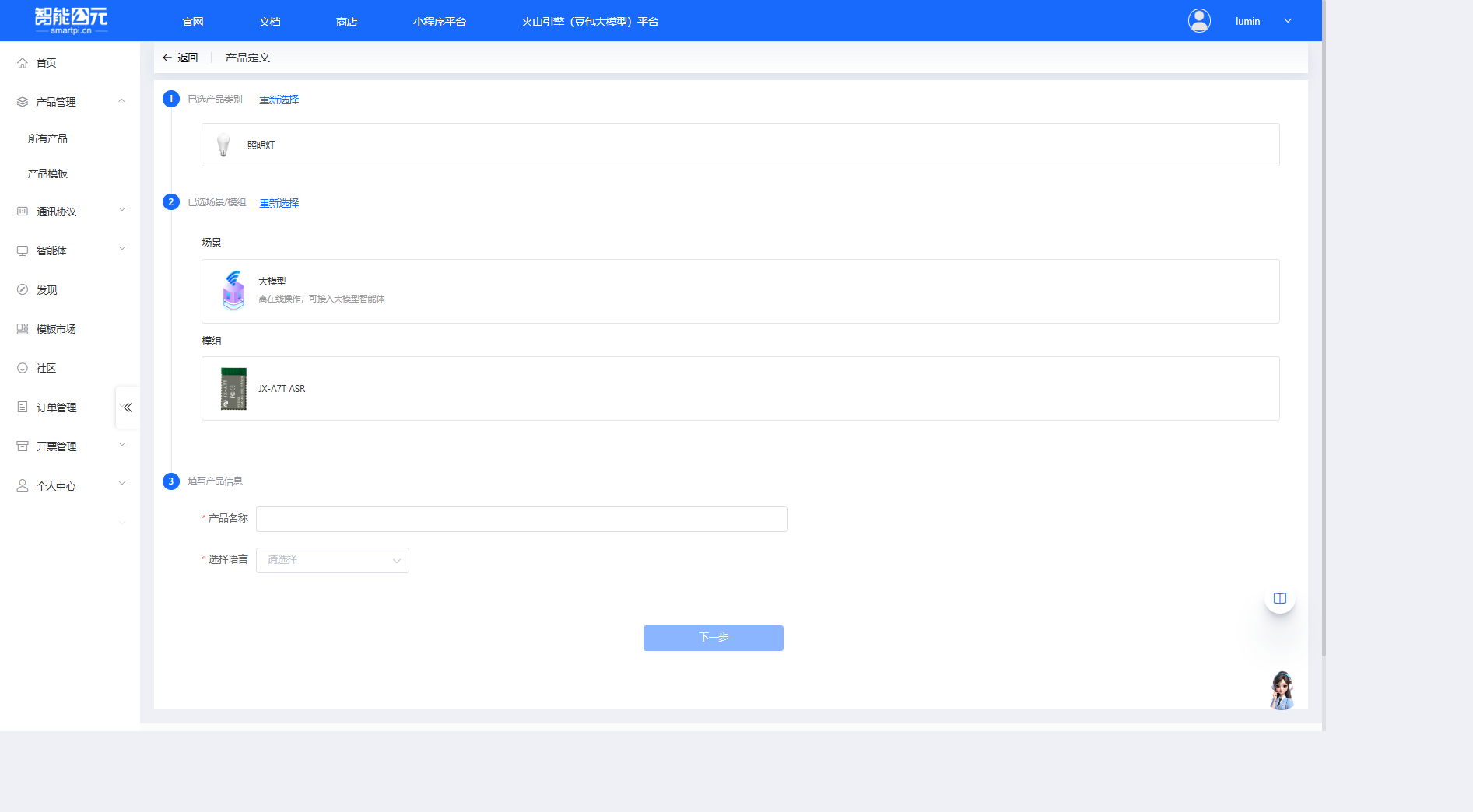

步骤 3：填写产品信息¶

选择完模组后，填写产品的基本信息。

必填信息：

1. 产品名称：

   • 为产品起一个易于识别的名称
   • 建议包含模组型号和功能描述，便于后续管理
   • 示例：JX-A7T 智能照明灯、JX-A7T AI语音助手

2. 选择语言：

   • 选择产品的语音识别语言
   • 可选项：中文、英文、日文、韩语
   • 根据目标市场选择合适的语言

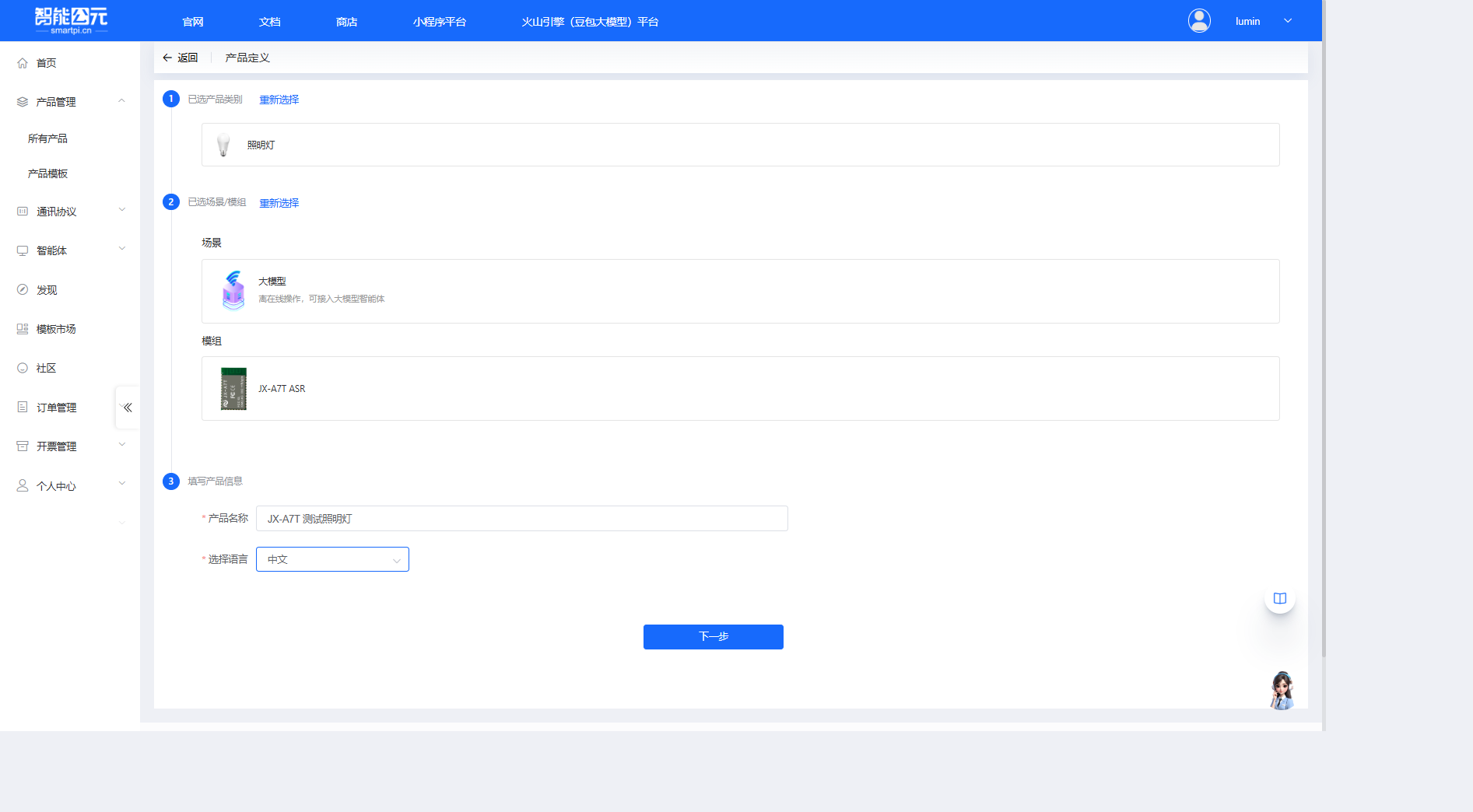

填写完成后，点击「下一步」按钮即可创建产品。

下一步操作：

产品创建成功后，系统会自动进入产品详情页面，可以开始进行固件版本配置。

版本配置详解¶

产品创建完成后，进入版本详情页面进行固件配置。JX-A7T 作为离在线语音 AI 大模型模组，配置页面包含以下配置步骤：

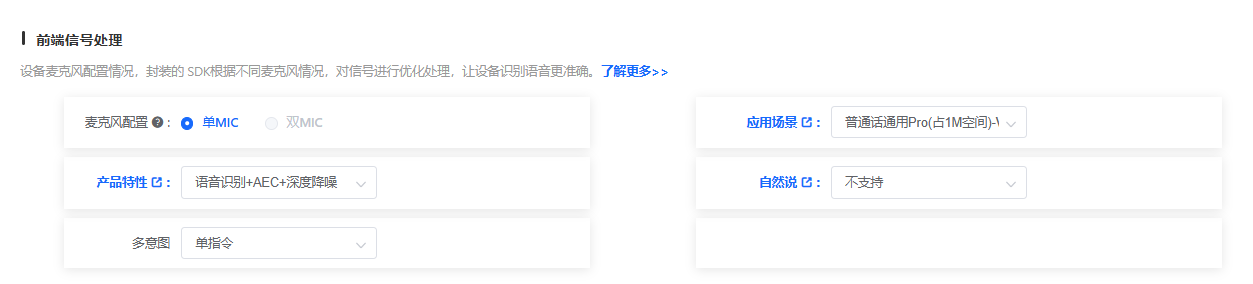

1. 前端信号处理¶

功能说明：设备麦克风配置情况，封装的 SDK 根据不同麦克风情况，对信号进行优化处理，让设备识别语音更准确。

配置项：

1.1 麦克风配置¶

注意：JX-A7T 固定为单MIC配置。

1.2 应用场景¶

选择合适的声学模型以优化识别效果。JX-A7T 支持多种应用场景模型：

• 普通话通用Pro系列：通用语音识别模型，占用不同空间（0.6M、1M、1.3M等）
• 场景专用模型：针对特定场景优化（如灯具、窗帘、风扇等）

如何选择声学模型？

1. 根据实际使用场景选择：根据产品的实际使用场景选择合适的声学模型
2. 空间占用考虑：占用空间越大的模型，识别效果一般越好
3. Pro 系列推荐：名称包含"Pro"的新模型为推荐模型

1.3 产品特性¶

根据需求选择产品特性功能：

• 仅语音识别：基础语音识别功能
• 语音识别+自学习：支持语音识别和自学习功能
• 语音识别+AEC打断(限单MIC)：支持AEC打断，适用于单MIC配置
• 其他特性：根据实际需求选择

JX-A7T 说明：作为单MIC模组，支持选择限单MIC的功能选项，不支持限双MIC的功能。

1.4 自然说¶

1.5 多意图¶

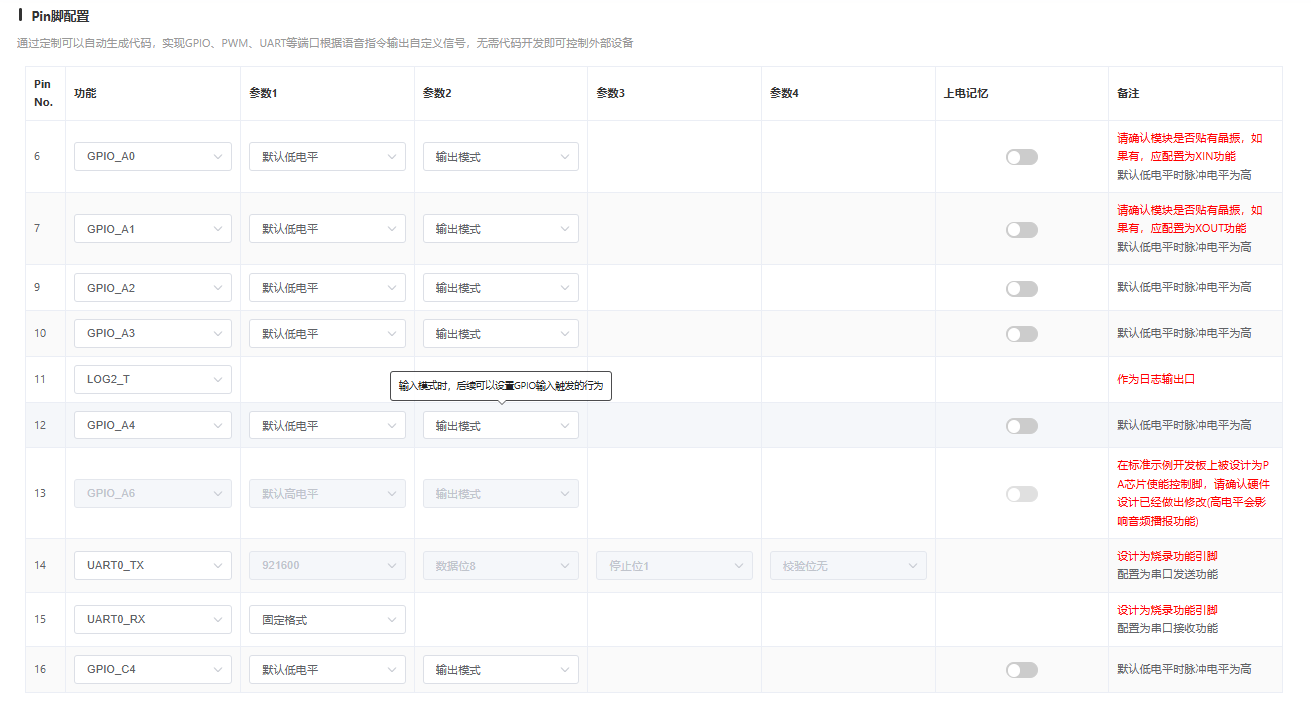

2. Pin脚配置¶

功能说明：通过可视化配置可自动生成代码，实现 GPIO、PWM、UART 等端口根据语音指令输出自定义信号，无需代码开发即可控制外部设备。

配置表格：

配置表格包含以下列：

• Pin No.：引脚编号
• 功能：引脚功能（GPIO、PWM、UART、DEFAULT 等）
• 参数1-4：根据功能类型不同，配置相应参数
• 上电记忆：是否保持上电前的状态
• 备注：引脚使用注意事项

JX-A7T 引脚说明：

JX-A7T 基于 CI1302 芯片，引脚配置与 CI-03T 类似：

• Pin 6-7 (GPIO_A0/A1)：确认模块是否贴有晶振，如有应配置为 XIN/XOUT 功能
• Pin 9-12 (GPIO_A2-A5)：可用于控制外部设备
• Pin 13 (GPIO_A6)：注意 PA 芯片使能控制脚
• Pin 14-15 (DEFAULT_P14/P15)：烧录功能引脚，修改配置将影响日志输出
• Pin 16 (GPIO_C4)：可用 GPIO 引脚

注意：引脚配置需与实际硬件设计严格一致。

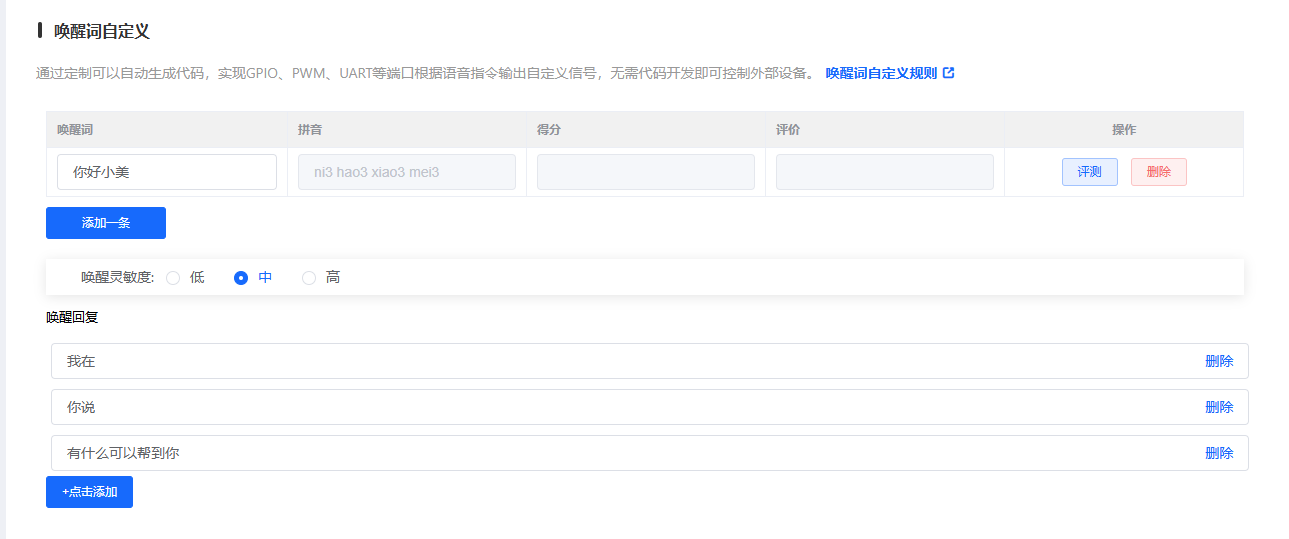

3. 唤醒词自定义¶

功能说明：配置设备唤醒词，用户说出唤醒词后设备进入语音识别状态。

配置项：

1. 唤醒词列表：

   • 表格显示已配置的唤醒词
   • 可以添加、评测和删除唤醒词
   • 默认唤醒词示例：「你好小美」

2. 唤醒灵敏度：

   • 低：唤醒灵敏度较低，减少误唤醒
   • 中：平衡唤醒率和误唤醒率（推荐）
   • 高：唤醒灵敏度较高，提高唤醒率

3. 唤醒回复：

   • 配置设备被唤醒后的回复语
   • 可以添加多条回复语，系统随机选择
   • 默认示例：「我在」、「你说」

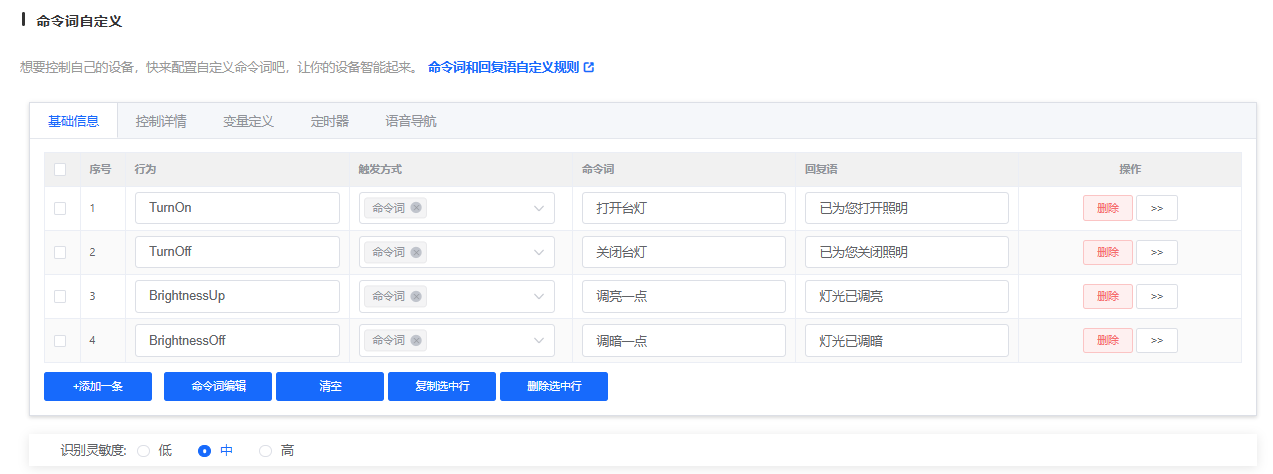

4. 命令词自定义¶

功能说明：配置语音控制命令词，让设备能够识别用户的语音指令并执行相应操作。

配置项：

1. 命令词表格（基础信息标签页）：

   • 序号：命令词编号
   • 行为：命令对应的行为 ID
   • 触发方式：命令触发方式（命令词、串口输入等）
   • 命令词：用户说出的语音指令
   • 回复语：设备执行命令后的语音回复
   • 操作：删除命令词或查看详细配置

2. 操作按钮：

   • +添加一条：添加新的命令词
   • 命令词编辑：批量编辑命令词
   • 清空：清空所有命令词
   • 复制选中行：复制选中的命令词
   • 删除选中行：删除选中的命令词

1. 识别灵敏度：

   • 低：识别灵敏度较低，减少误识别
   • 中：平衡识别率和误识别率（推荐）
   • 高：识别灵敏度较高，提高识别率

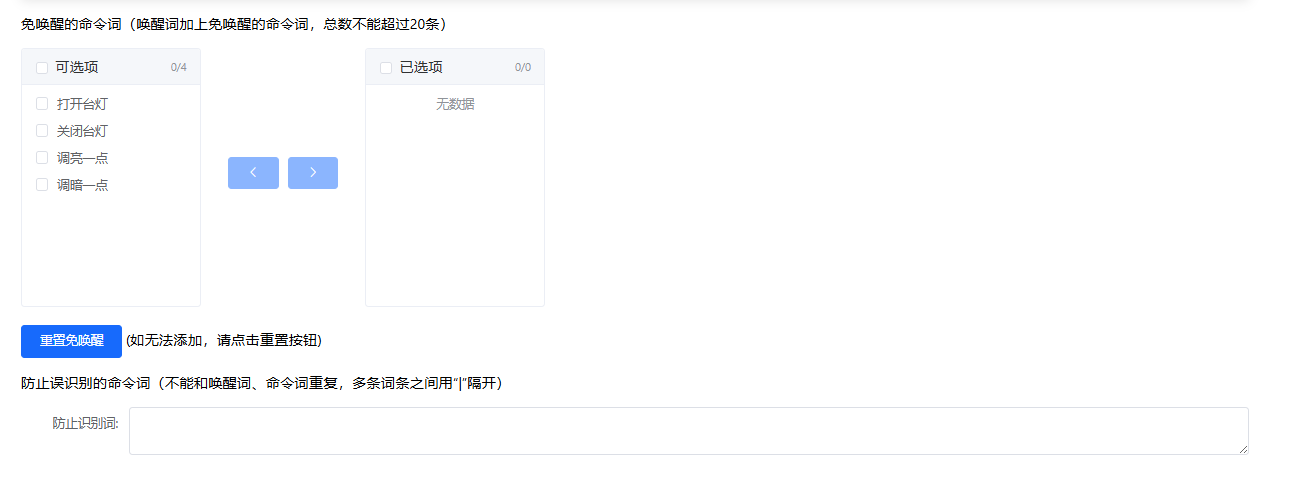

2. 免唤醒的命令词：

   • 配置无需唤醒词即可直接识别的命令词
   • 唤醒词加上免唤醒的命令词，总数不能超过 20 条

3. 防止误识别的命令词：

   • 输入不希望被识别的词条
   • 多条词条之间用「|」隔开

4. 其他标签页：

   • 控制详情：配置命令词对应的 GPIO/PWM 等控制行为
   • 变量定义：定义变量用于逻辑控制
   • 定时器：配置定时任务

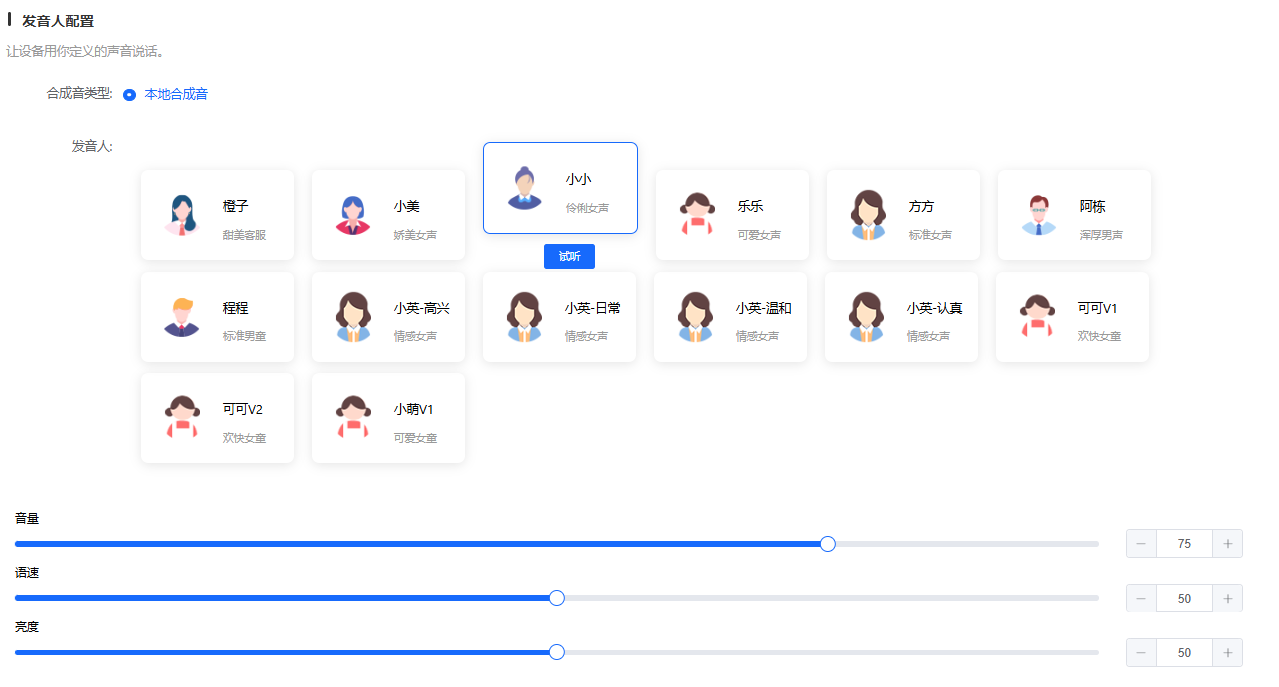

5. 发音人配置¶

功能说明：配置设备语音播报的发音人、音量、语速等参数。

配置项：

1. 合成音类型：

   • 本地合成音：使用本地语音合成引擎

2. 发音人选择：

   • 女声：橙子、小美、小小、乐乐、方方、小英系列、可可、小萌等
   • 男声：阿栋、程程等
   • 点击发音人可以试听效果

3. 音量调节：

   • 滑块调节，范围 0-100
   • 默认值：75

4. 语速调节：

   • 滑块调节，范围 0-100
   • 默认值：50

5. 亮度调节：

   • 滑块调节，范围 0-100
   • 默认值：50
   • 影响语音的音调高低

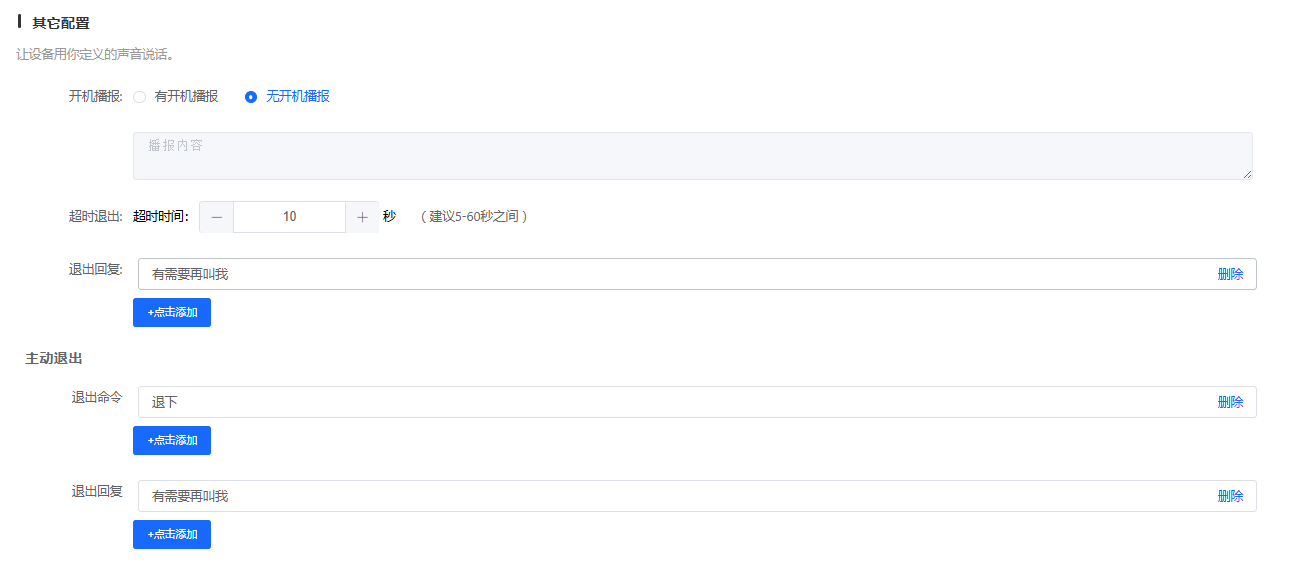

6. 其它配置¶

功能说明：配置开机播报、超时退出、主动退出等系统行为。

配置项：

1. 开机播报：

   • 有开机播报：设备上电时播放开机提示音
   • 无开机播报：设备上电时不播放提示音（默认）

2. 超时退出：

   • 配置设备在无语音输入多长时间后自动退出识别状态
   • 超时时间：可调节，范围建议 5-60 秒
   • 退出回复：超时退出时播放的回复语

3. 主动退出：

   • 退出命令：用户说出这些命令后，设备主动退出识别状态
   • 退出回复：主动退出时播放的回复语

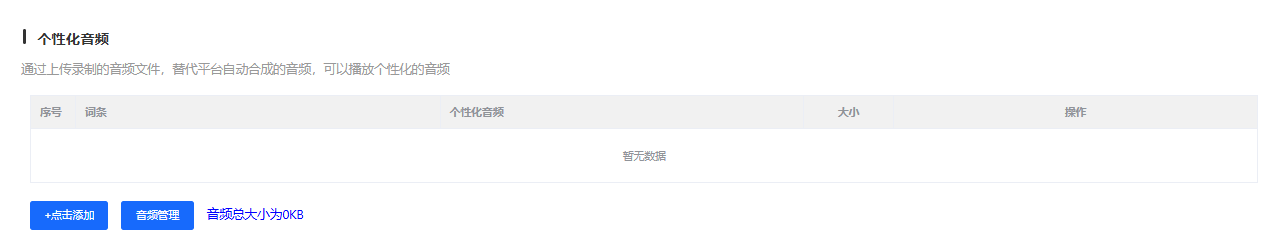

7. 个性化音频¶

功能说明：通过上传录制的音频文件，替代平台自动合成的音频，可以播放个性化的音频。

配置项：

1. 配置表格：

   • 序号：音频编号
   • 词条：选择对应的词条类型（唤醒、命令识别、系统设置等）
   • 个性化音频：上传的音频文件名称
   • 大小：音频文件大小（KB）
   • 操作：可以删除或管理音频

2. 操作按钮：

   • +点击添加：添加个性化音频
   • 音频管理：管理已上传的音频文件

3. 音频总大小：

   • 显示当前使用的音频总大小
   • 需要注意 Flash 容量限制

注意：个性化音频会占用 Flash 空间，建议合理控制音频数量和大小。

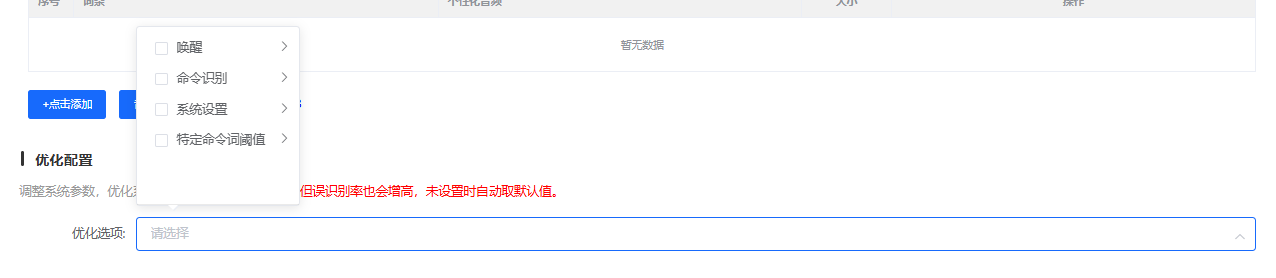

8. 优化配置¶

功能说明：调整系统参数，优化系统性能。阈值越大越敏感，但误识别率也会增高，未设置时自动取默认值。

配置项：

优化配置包含多个优化选项类别：

8.1 唤醒相关¶

• 唤醒阈值：调整唤醒灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）

8.2 命令识别相关¶

• 命令识别阈值：调整命令词识别灵敏度
  • 可选值：0.01、0.02、0.04、0.05、0.1、0.2（默认）

8.3 系统设置相关¶

• 系统参数调整：配置系统级别的优化参数

8.4 硬件配置相关¶

• ADC检测时长：配置ADC检测的时间长度

  • 可选值：10毫秒、20毫秒、30毫秒、40毫秒、50毫秒（默认）、100毫秒

• MIC差分/单端：配置麦克风的连接方式

  • 单端：JX-A7T 采用单端连接

• 功放使能引脚：配置功放使能控制引脚

• 自动使能功放：是否自动使能功放

• 功放使能电平：配置功放使能的电平（高电平/低电平）

配置建议：

1. 默认值优先：如无特殊需求，建议使用默认值
2. 逐步调整：如需优化，建议逐个参数调整并测试效果
3. 平衡考虑：阈值设置需要在识别率和误识别率之间找到平衡
4. 硬件匹配：硬件相关配置需与实际硬件设计严格一致

注意：优化配置为可选配置，如无明确调优需求，可以不修改，系统将使用默认值。

相关文档¶

• 版本配置参数详解 - 通用配置参数说明
• 固件配置全流程 - 完整配置流程
• JX-A7T 模组资料 - 模组详细资料
• JX-A7T 烧录与调试 - 烧录相关问题
• JX-A7T 语音调优 - 语音识别优化
• JX-A7T 硬件设计 - 硬件相关问题

常见问题¶

配置相关问题¶

• WiFi 连接失败？检查 SSID 和密码是否正确，信号强度是否足够
• 在线功能不可用？确认网络连接正常，API 配置正确
• Pin 脚配置不生效？确认引脚号与实际硬件一致
• 功耗异常？检查 WiFi 连接状态和功耗模式配置

获取帮助¶

如遇到配置问题，可参考：

• 平台与固件 FAQ
• 应用开发案例
• 模块选型指南

提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 JX-A7T 特定配置。JX-A7T 作为离在线模组，需要特别注意 WiFi 和 AI 大模型的配置。
