SU-10A 固件配置¶

本文档专门针对 SU-10A 模组的固件配置，提供该模组特有的配置参数和注意事项。

模组信息¶

• 模组型号：SU-10A
• 芯片型号：US516P6
• 支持命令词数量：150 条
• 麦克风配置：单/双 MIC 离线语音模块

创建产品¶

在开始配置固件之前，需要先在智能公元平台创建对应的产品。以下是创建 SU-10A 产品的详细步骤：

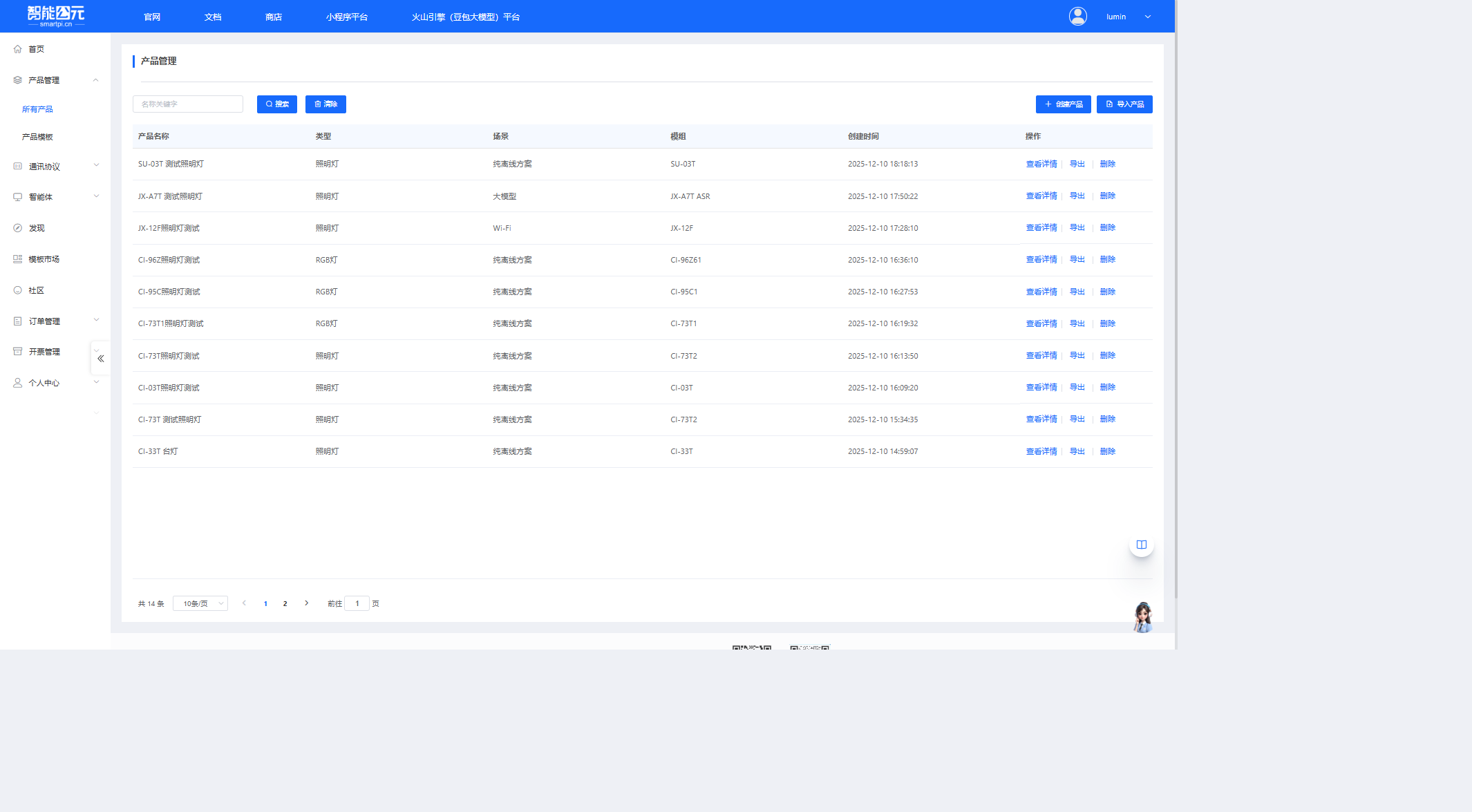

1. 进入产品管理页面¶

1. 登录智能公元平台（smartpi.cn）
2. 在左侧导航菜单中，点击「产品管理」，展开子菜单后选择「所有产品」
3. 进入产品管理页面，可以看到产品列表和操作按钮

2. 点击创建产品¶

在产品管理页面右上角，点击蓝色的「创建产品」按钮，进入产品创建向导。

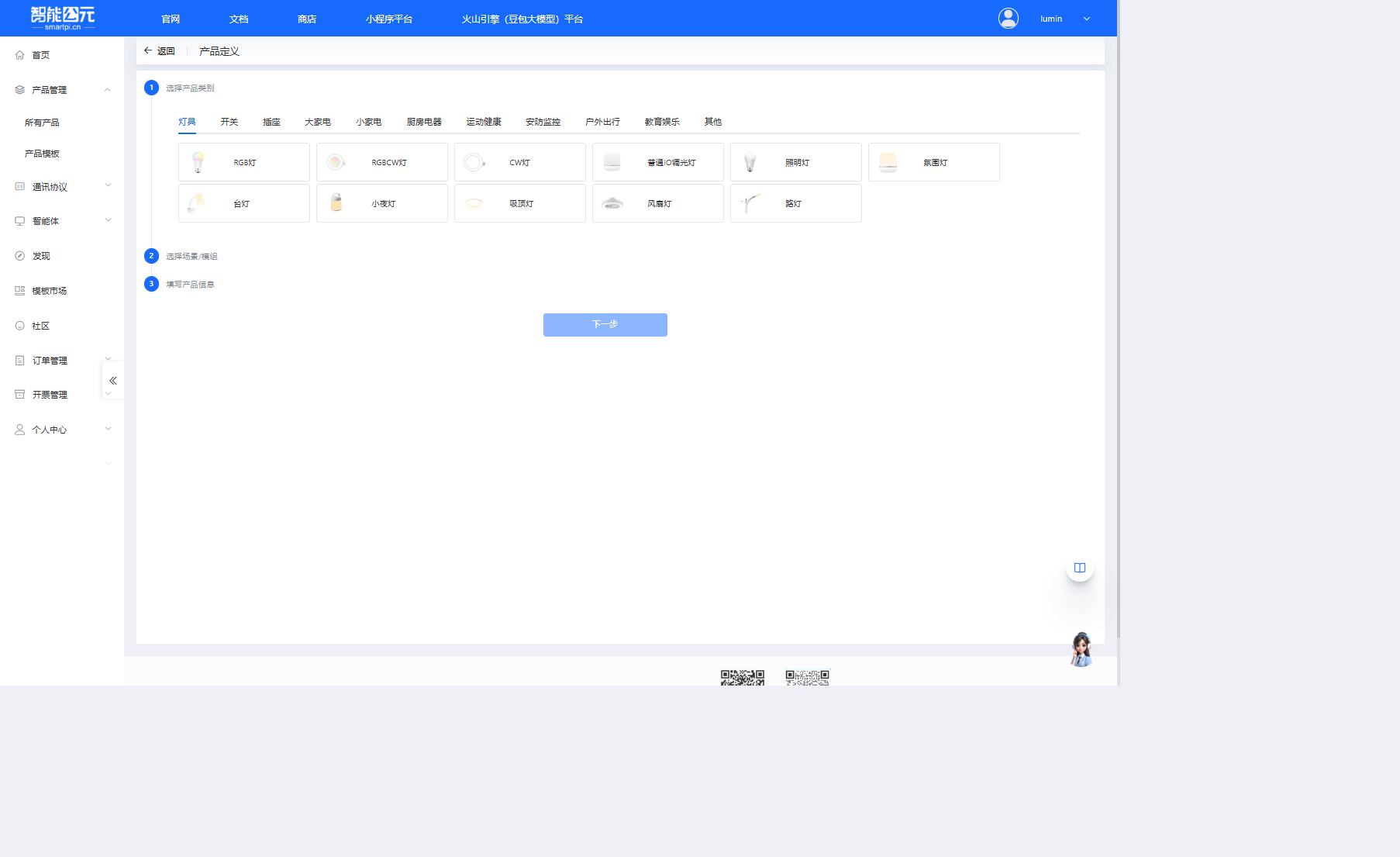

3. 选择产品类别¶

产品创建向导分为三个步骤。第一步是选择产品类别：

1. 在「选择产品类别」步骤中，可以看到多个产品类别标签页（灯具、开关、插座等）
2. 对于 SU-10A 模组，通常选择「灯具」类别

3. 在灯具类别下，选择合适的子类型，例如：

   • 照明灯：适用于普通照明场景
   • RGB灯：适用于彩色灯光控制
   • 台灯：适用于桌面照明
   • 其他类型根据实际应用选择

示例：选择「照明灯」类型，点击对应的卡片完成选择。

4. 选择场景和模组¶

第二步是选择应用场景和硬件模组：

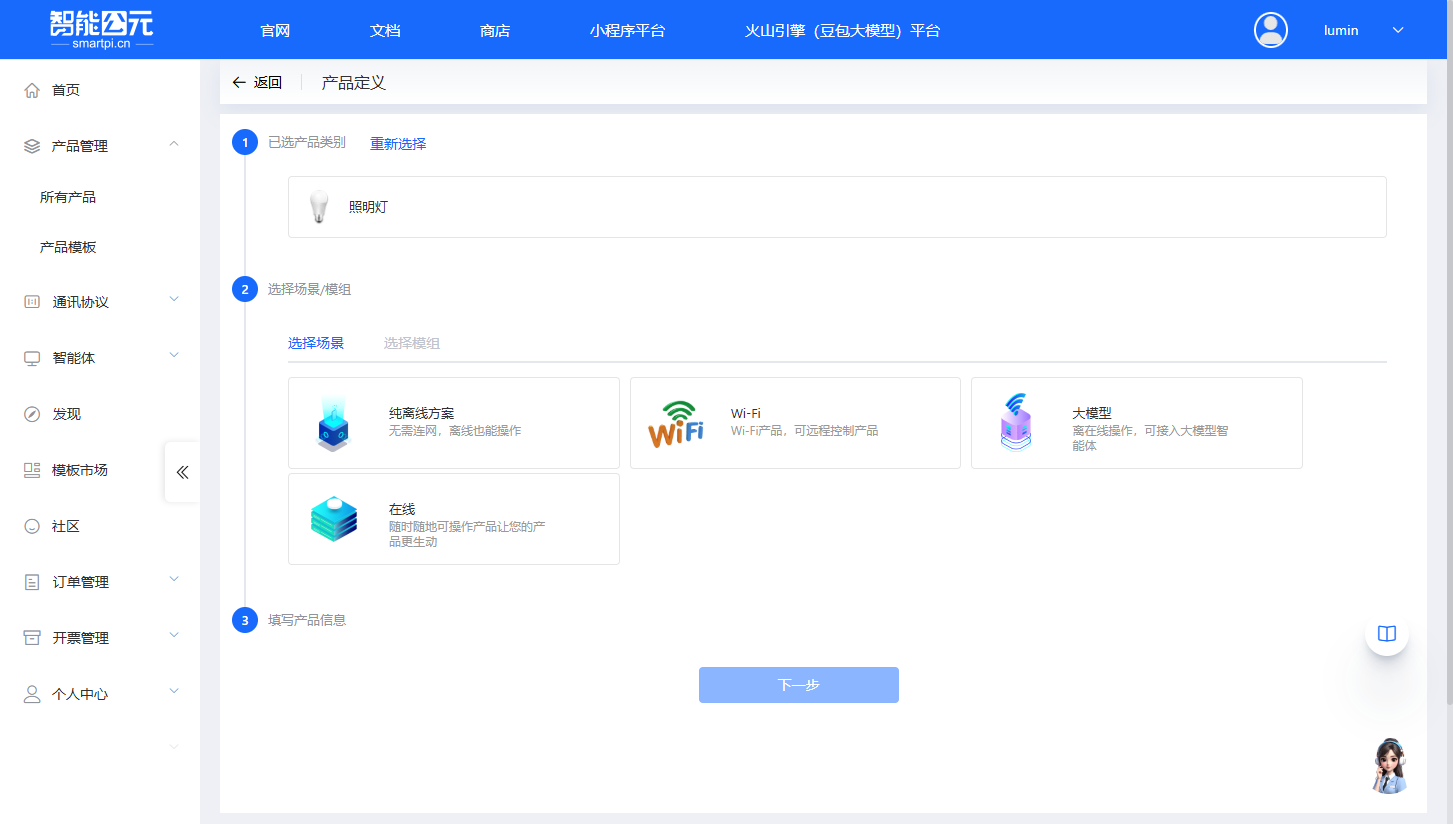

4.1 选择场景¶

在「选择场景/模组」步骤中，首先选择应用场景：

• 纯离线方案：无需连网，离线也能操作（推荐用于 SU-10A）
• Wi-Fi：Wi-Fi产品，可远程控制产品
• 大模型：离在线操作，可接入大模型智能体
• 在线：随时随地可操作产品

对于 SU-10A：选择「纯离线方案」，因为 SU-10A 是离线语音识别模块。

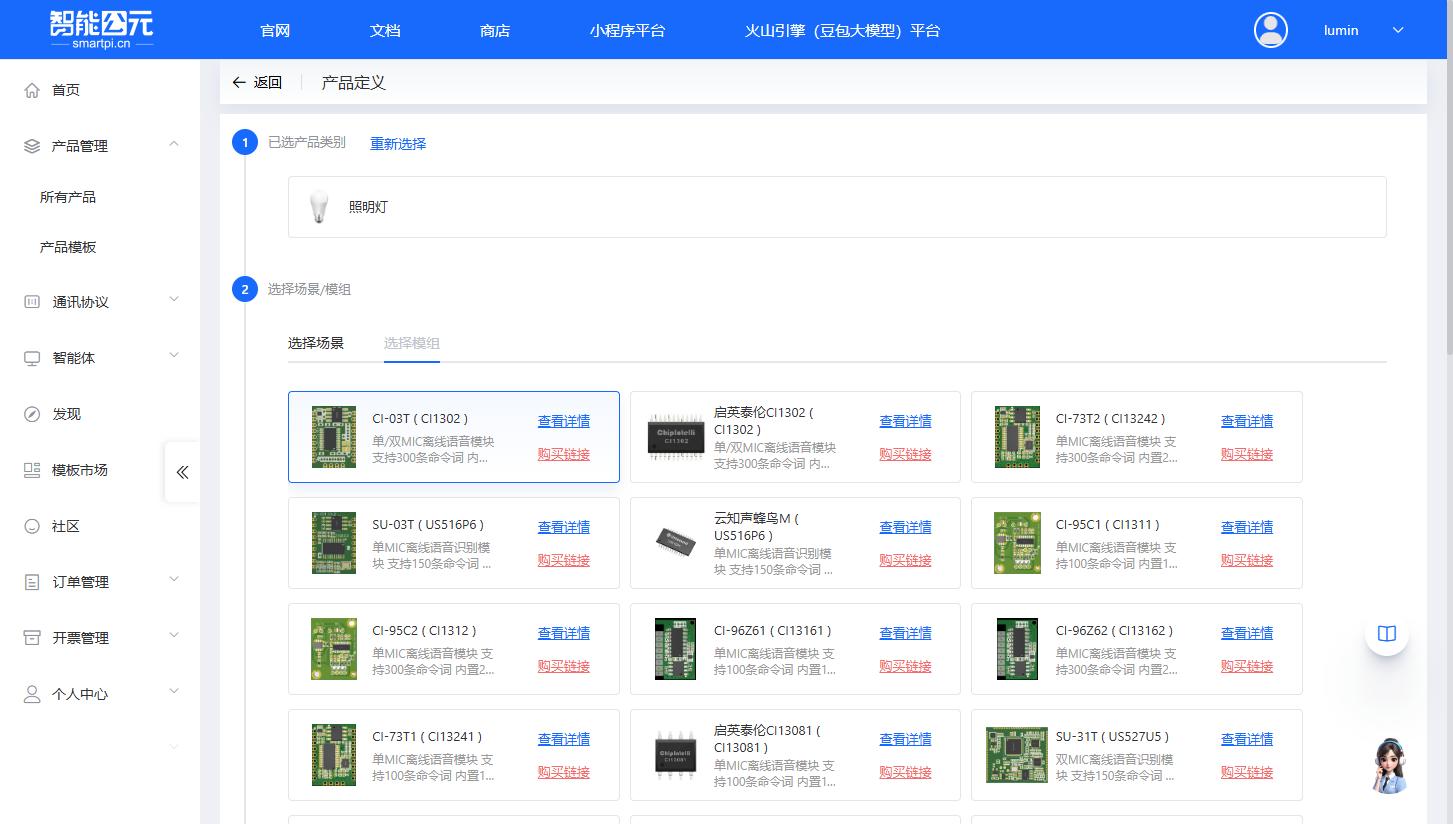

4.2 选择模组¶

选择场景后，页面会自动切换到「选择模组」标签页，显示可用的模组列表：

1. 在模组列表中查找并选择 SU-10A (US516P6)

2. 可以看到模组的详细信息：

   • 单MIC离线语音识别模块
   • 支持150条命令词
   • 内置2M的Flash
   • 支持中文自学习指令
   • 支持中噪声环境
   • 综合唤醒率95%

1. 点击 SU-10A 模组卡片完成选择

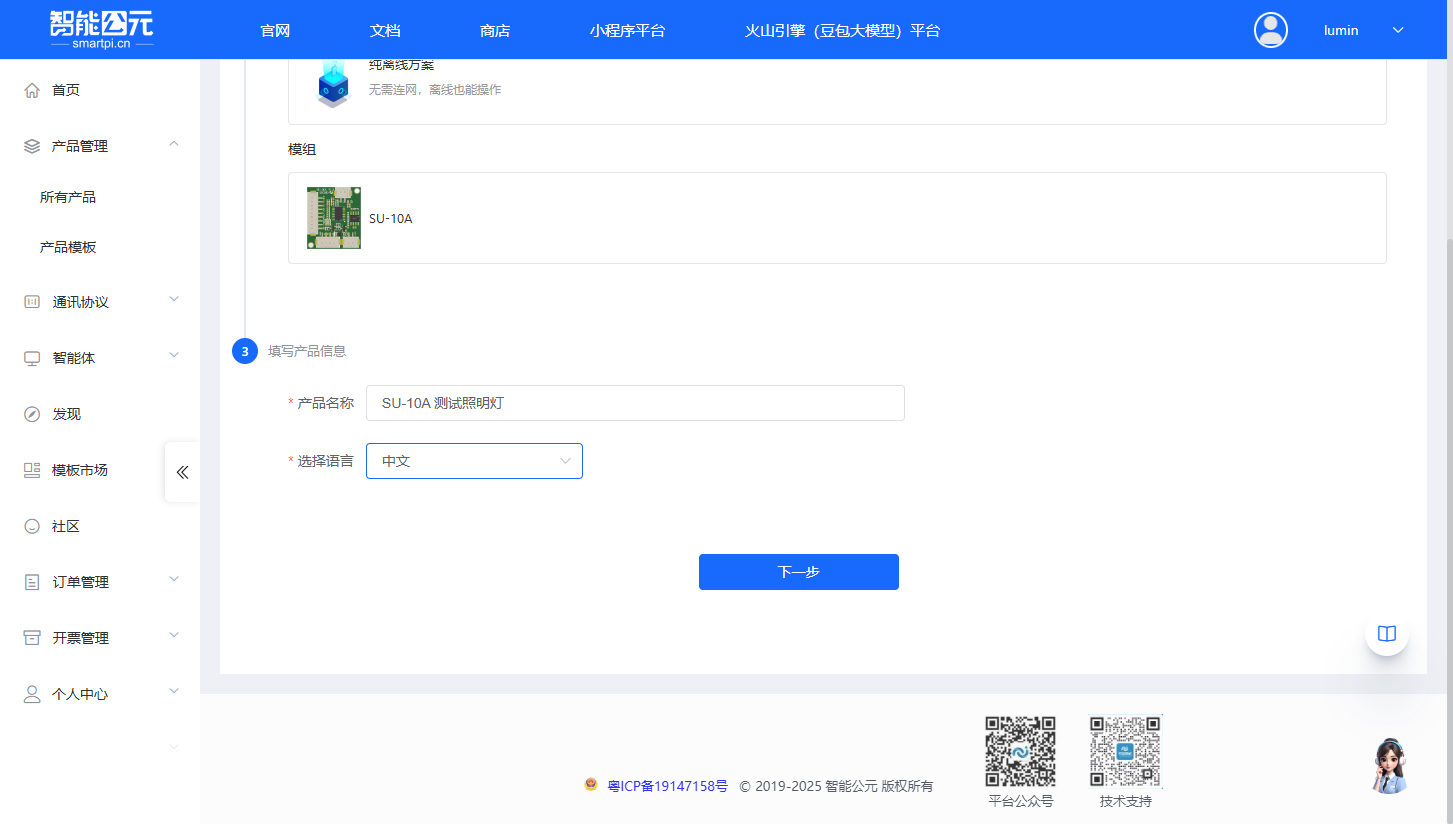

5. 填写产品信息¶

第三步是填写产品的基本信息：

1. 产品名称（必填）：

   • 输入一个有意义的产品名称，例如：「SU-10A智能照明灯」
   • 建议使用能清楚标识产品用途的名称

2. 选择语言（必填）：

   • 从下拉菜单中选择语言，支持：中文、英文
   • SU-10A 支持中文和英文两种语言
   • 根据目标市场选择合适的语言

1. 填写完成后，点击页面底部的「下一步」按钮

6. 产品创建完成¶

完成上述步骤后，系统会自动创建产品并跳转到「版本详情」页面，此时可以开始配置固件版本。

在版本详情页面，可以看到以下配置步骤：

• 前端信号处理
• Pin脚配置
• 唤醒词自定义
• 命令词自定义
• 发音人配置
• 其它配置
• 个性化音频
• 优化配置

版本配置详解¶

产品创建完成后，进入版本详情页面进行固件配置。以下是各个配置部分的详细说明：

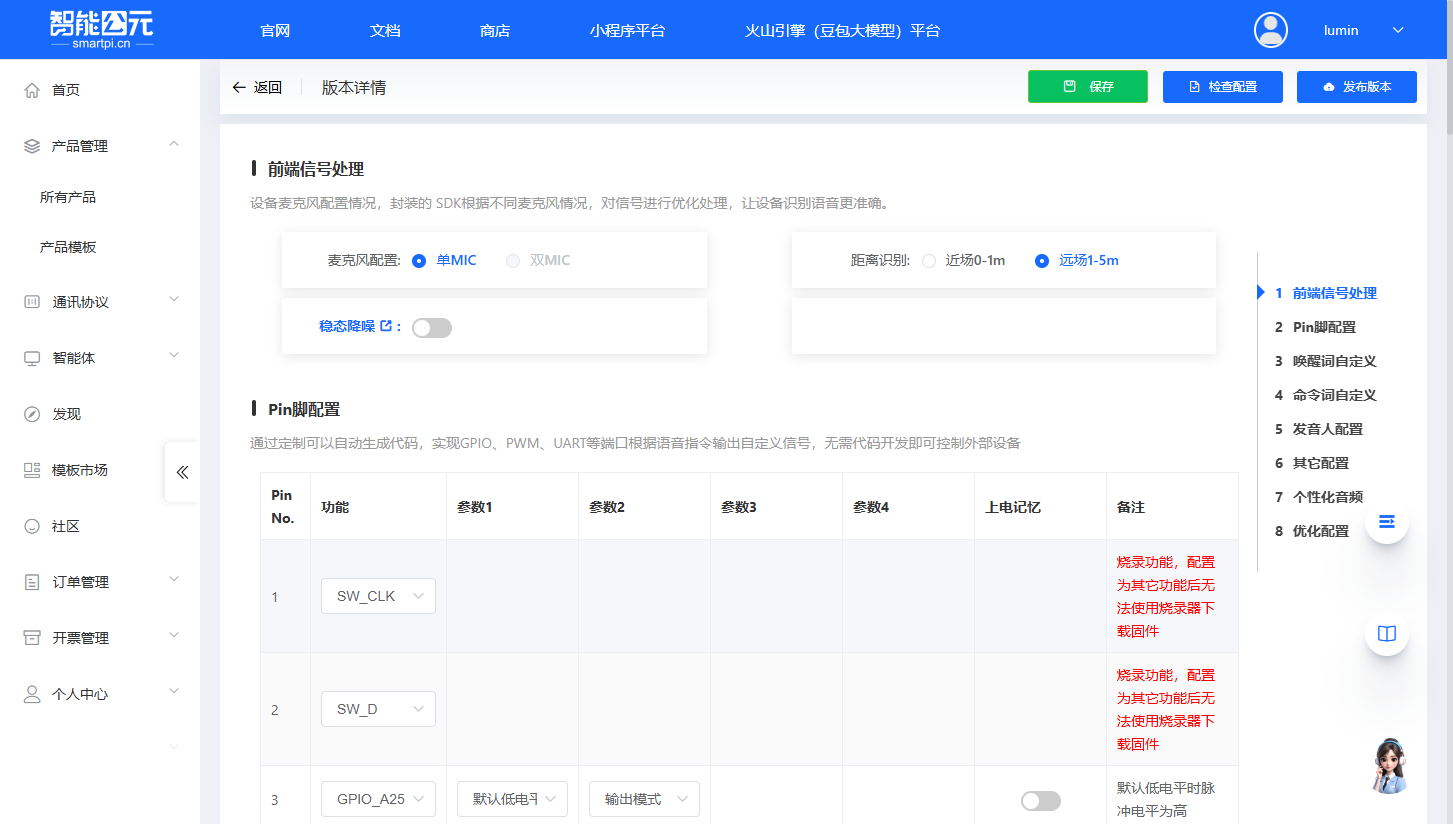

1. 前端信号处理¶

功能说明：设备麦克风配置情况，封装的 SDK 根据不同麦克风情况，对信号进行优化处理，让设备识别语音更准确。

配置项：

1.1 麦克风配置¶

提示：SU-10A 标准配置仅支持单MIC，页面中双MIC选项为灰色禁用状态。

1.2 距离识别¶

根据产品的实际使用距离选择合适的识别模式：

1.3 稳态降噪¶

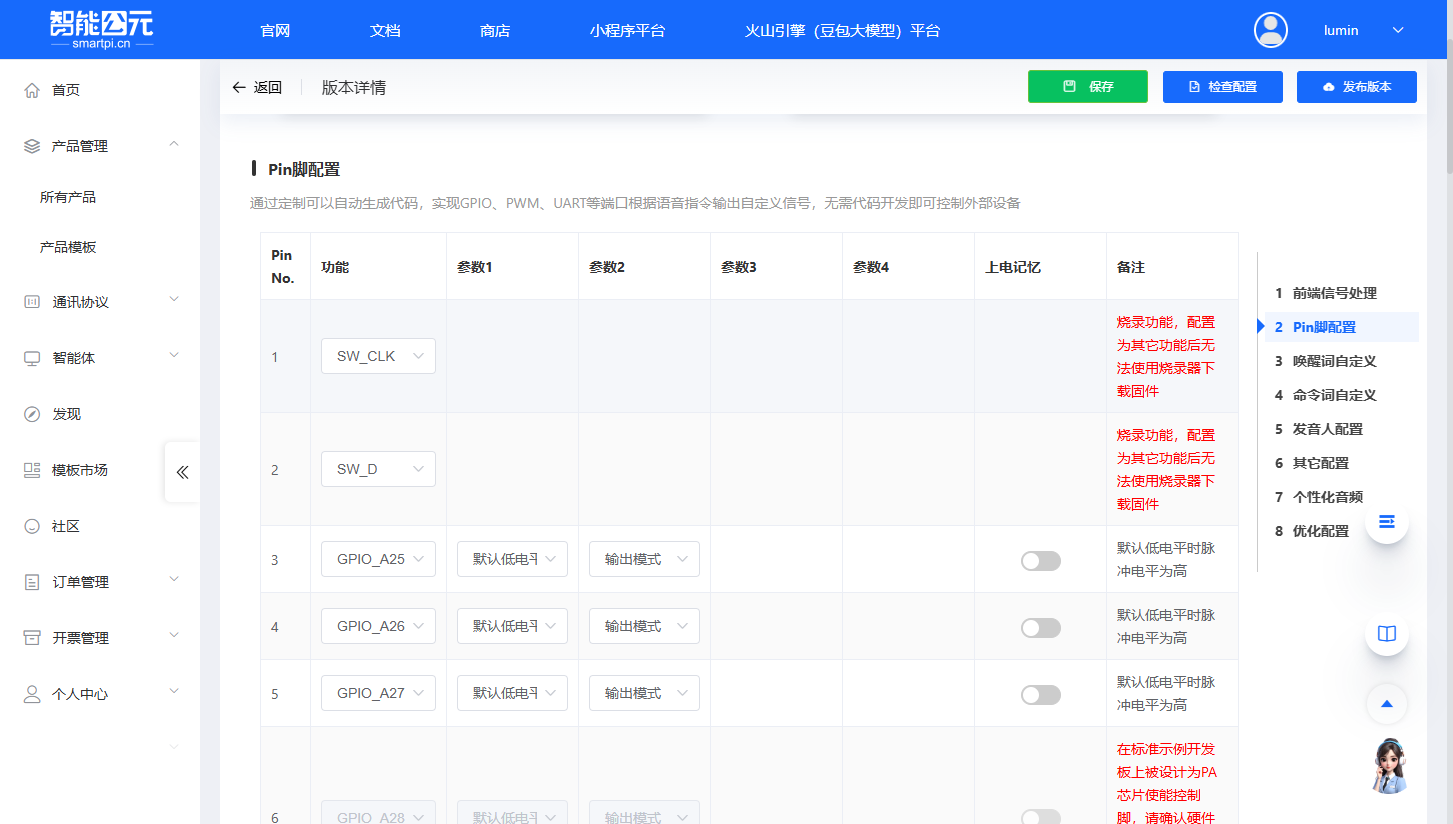

2. Pin脚配置¶

功能说明：通过定制可以自动生成代码，实现 GPIO、PWM、UART 等端口根据语音指令输出自定义信号，无需代码开发即可控制外部设备。

配置表格：

配置表格包含以下列：

• Pin No.：引脚编号
• 功能：引脚功能（SW_CLK、SW_D、GPIO、PWM、UART 等）
• 参数1：功能参数1（如默认电平）
• 参数2：功能参数2（如输入/输出模式）
• 参数3：功能参数3（根据功能类型不同）
• 参数4：功能参数4（根据功能类型不同）
• 上电记忆：是否保持上电前的状态
• 备注：引脚使用注意事项

SU-10A 引脚说明：

• Pin 1：SW_CLK - 烧录功能，配置为其它功能后无法使用烧录器下载固件
• Pin 2：SW_D - 烧录功能，配置为其它功能后无法使用烧录器下载固件
• Pin 3-12：GPIO_A25~GPIO_A33、GPIO_B6 等 - 可配置为 GPIO、PWM、UART 等功能
• 配置为 GPIO 时，默认低电平时脉冲电平为高
• 确认实际硬件连接的引脚，参考 SU-10A 硬件资料中的引脚定义
• 注意引脚功能复用（GPIO / PWM / UART 等）

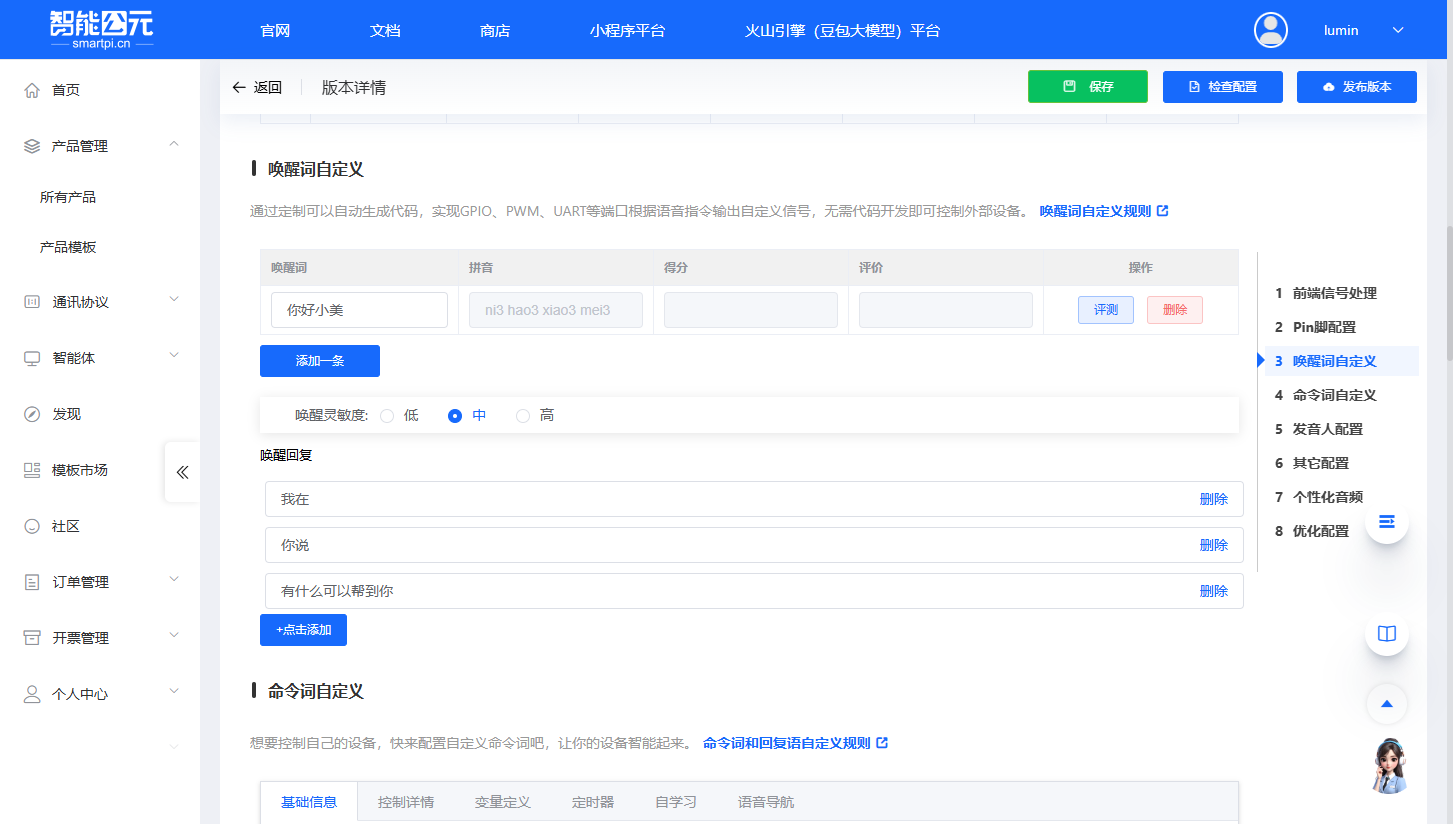

3. 唤醒词自定义¶

功能说明：配置设备唤醒词，用户说出唤醒词后设备进入语音识别状态。

配置项：

1. 唤醒词列表：

   • 表格显示已配置的唤醒词
   • 列包括：唤醒词、拼音、得分、评价、操作
   • 默认唤醒词示例：「你好小智」
   • 可以点击「添加一条」添加新的唤醒词
   • 可以对唤醒词进行「评测」和「删除」操作
   • 支持自定义唤醒词，建议使用3-5个音节的词组

2. 唤醒灵敏度：

   • 低：唤醒灵敏度较低，减少误唤醒，但可能降低唤醒率
   • 中：平衡唤醒率和误唤醒率（推荐）
   • 高：唤醒灵敏度较高，提高唤醒率，但可能增加误唤醒

3. 唤醒回复：

   • 配置设备被唤醒后的回复语
   • 可以添加多条回复语，系统随机选择
   • 默认示例：「我在」、「你说」、「有什么可以帮到你」

提示：唤醒词的选择会影响识别准确率，建议使用平台提供的评测功能测试唤醒词质量。

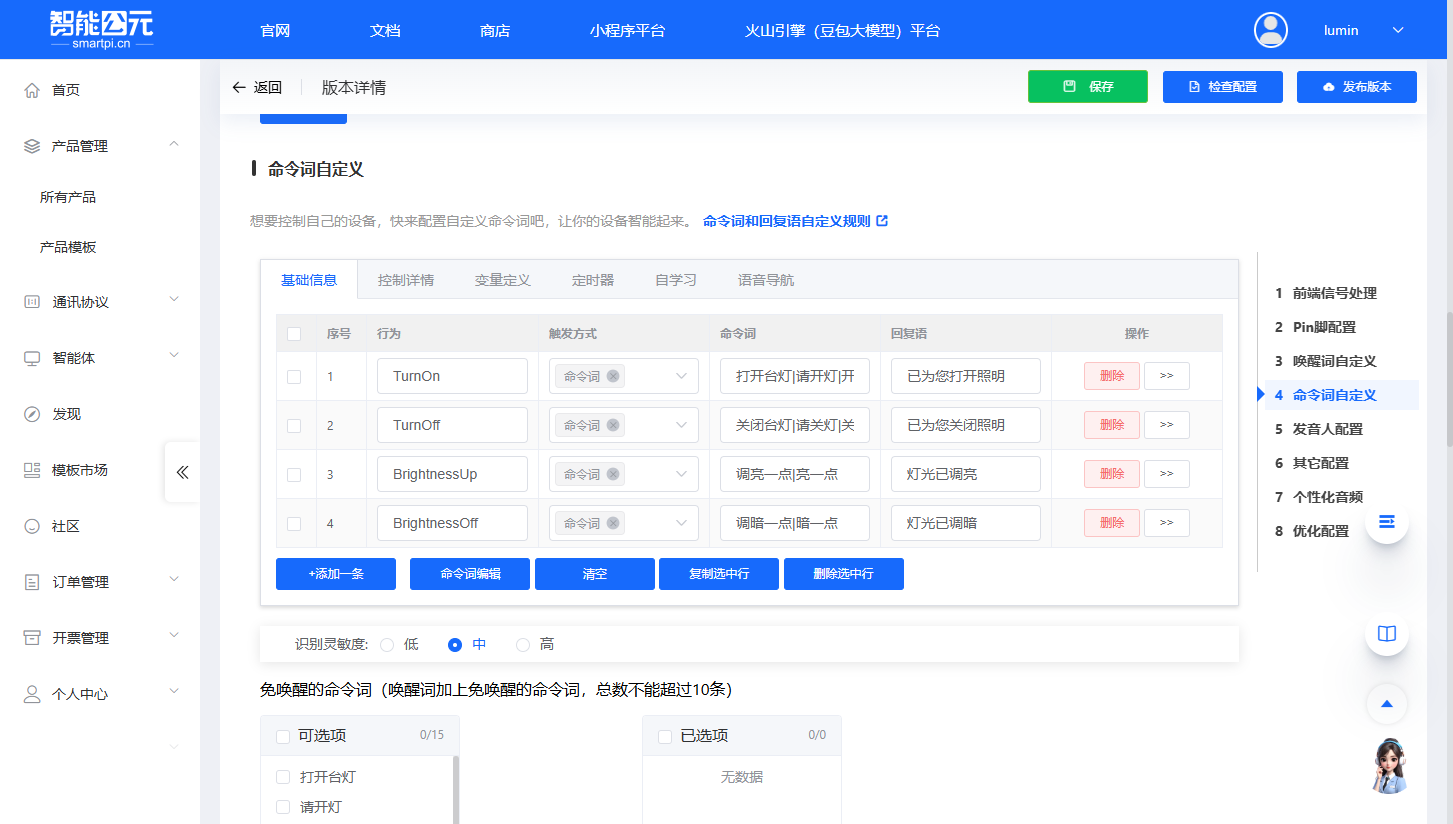

4. 命令词自定义¶

功能说明：配置语音控制命令词，让设备能够识别用户的语音指令并执行相应操作。

配置项：

1. 命令词表格（基础信息标签页）：

   • 序号：命令词编号
   • 行为：命令对应的行为 ID（如 TurnOn、TurnOff、SetBrightness）
   • 触发方式：命令触发方式（命令词、串口输入等）
   • 命令词：用户说出的语音指令（如「打开台灯」、「关闭台灯」）
   • 回复语：设备执行命令后的语音回复（如「已打开」、「好的」）
   • 操作：可以删除命令词或查看详细配置

2. 操作按钮：

   • +添加一条：添加新的命令词
   • 命令词编辑：批量编辑命令词
   • 清空：清空所有命令词
   • 复制选中行：复制选中的命令词
   • 删除选中行：删除选中的命令词

3. 识别灵敏度：

   • 低：识别灵敏度较低，减少误识别
   • 中：平衡识别率和误识别率（推荐）
   • 高：识别灵敏度较高，提高识别率

4. 免唤醒的命令词：

   • 配置无需唤醒词即可直接识别的命令词
   • 唤醒词加上免唤醒的命令词，总数不能超过 20 条
   • 适用于高频使用的命令，如「打开」、「关闭」

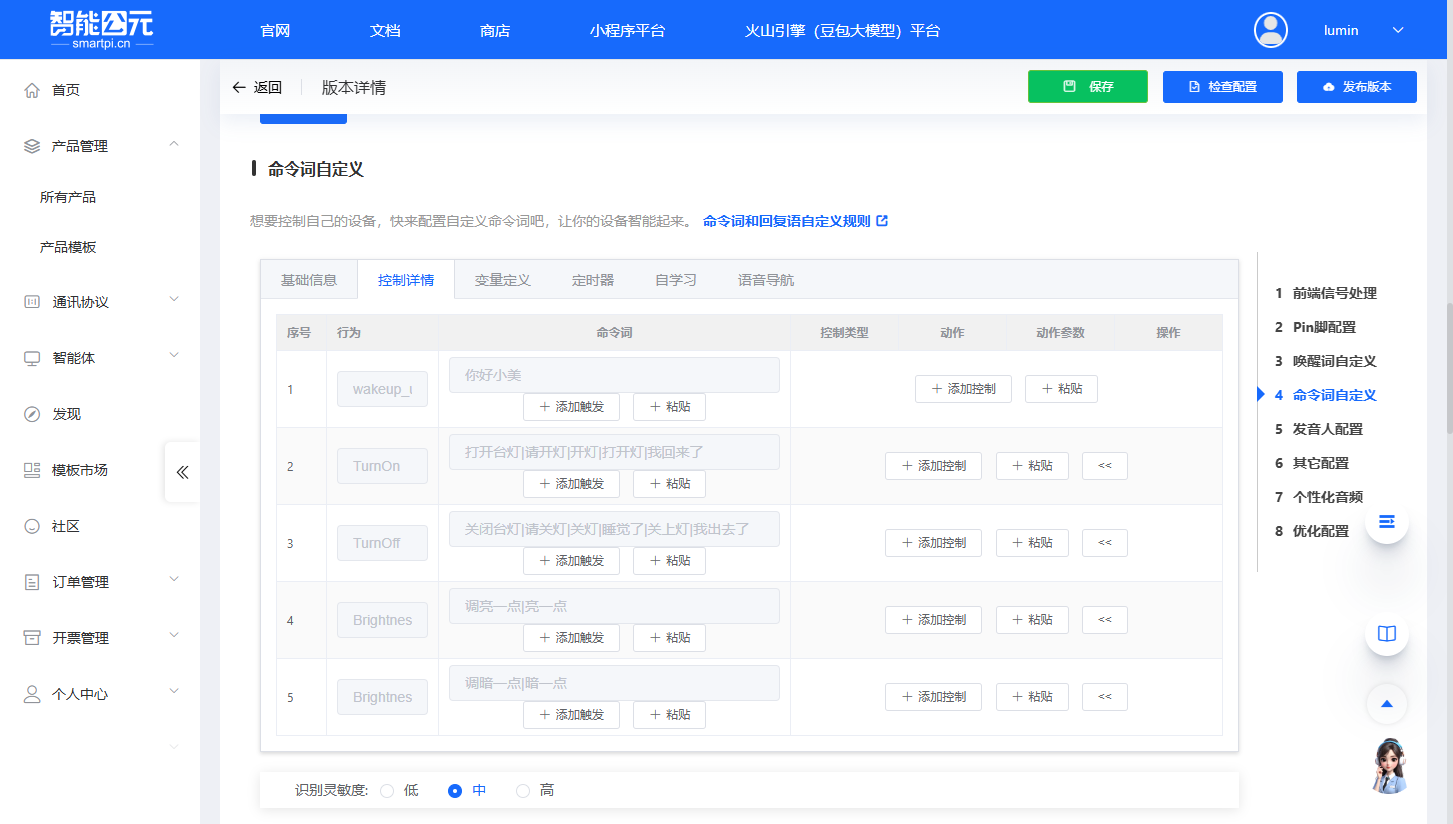

5. 其他标签页：

   • 控制详情：配置命令词对应的 GPIO/PWM 等控制行为
   • 变量定义：定义变量用于逻辑控制
   • 定时器：配置定时任务

SU-10A 限制：

• 最大支持 150 条命令词
• 建议合理分配命令词，避免超出限制
• 命令词建议使用2-5个音节，避免过长或过短

提示：在「控制详情」标签页中，可以配置命令词触发时的具体控制行为，如 GPIO 输出、PWM 调节、串口输出等。

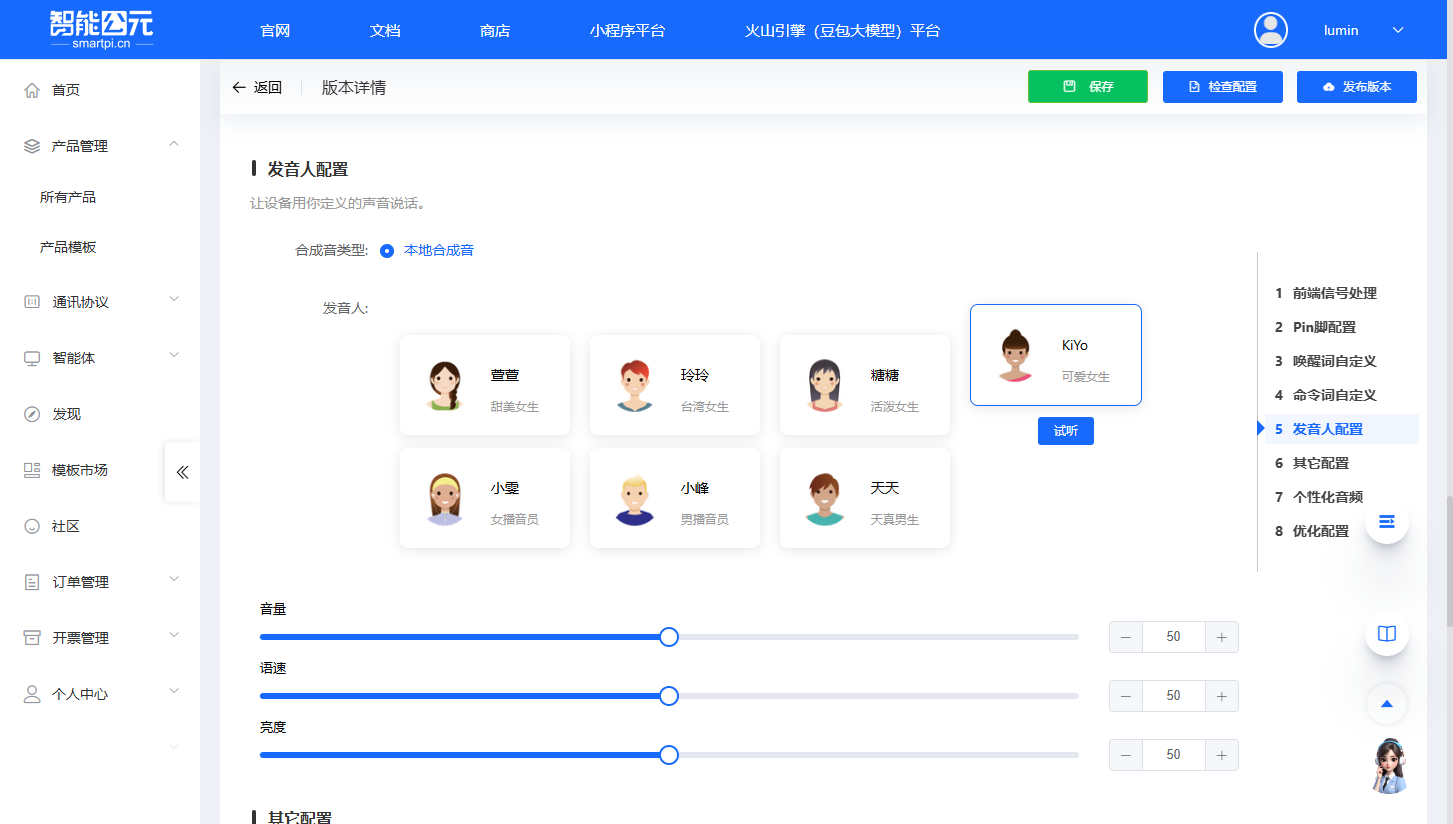

5. 发音人配置¶

功能说明：配置设备语音播报的发音人、音量、语速等参数。

配置项：

1. 合成音类型：

   • 本地合成音：使用本地语音合成引擎（推荐用于离线方案）
   • SU-10A 作为纯离线模组，仅支持本地合成音

2. 发音人选择：

   • 从发音人列表中选择合适的发音人
   • 可选的发音人包括女声和男声多种选择
   • 点击发音人卡片可以试听效果
   • 常用发音人：晓雯、晓梅、晓丽、晓睿等

3. 音量调节：

   • 滑块调节，范围 0-100
   • 默认值：75
   • 建议根据实际应用场景调整

4. 语速调节：

   • 滑块调节，范围 0-100
   • 默认值：50
   • 建议根据用户体验调整，过快或过慢都会影响用户体验

提示：选择发音人后，建议实际测试播报效果，确保音质和音色符合产品需求。

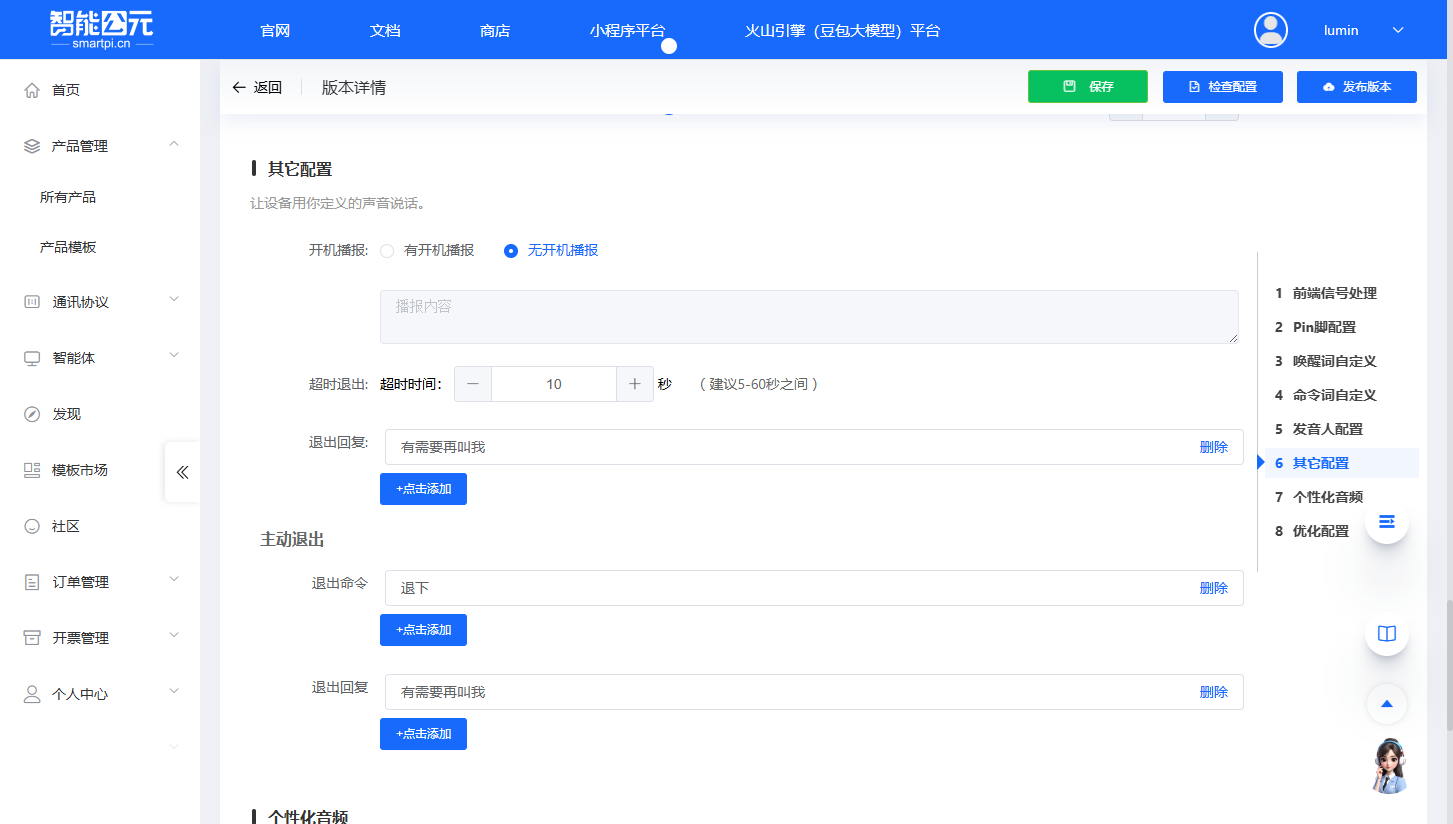

6. 其它配置¶

功能说明：配置开机播报、超时退出、主动退出等系统行为。

配置项：

1. 开机播报：

   • 有开机播报：设备上电时播放开机提示音
   • 无开机播报：设备上电时不播放提示音（默认）
   • 建议根据产品定位选择，如儿童产品可启用开机播报

2. 超时退出：

   • 配置设备在无语音输入多长时间后自动退出识别状态
   • 超时时间：滑块调节，范围建议 5-60 秒，默认 10 秒
   • 退出回复：超时退出时播放的回复语，如「我先去忙了」
   • 适用于唤醒后长时间无操作的场景

3. 主动退出：

   • 退出命令：用户说出这些命令后，设备主动退出识别状态
   • 示例：「退下吧」、「再见」、「不用了」
   • 退出回复：主动退出时播放的回复语，如「好的」、「再见」
   • 可以添加多条退出命令，提升用户体验

提示：合理配置超时退出时间，既能保证用户体验，又能降低功耗。

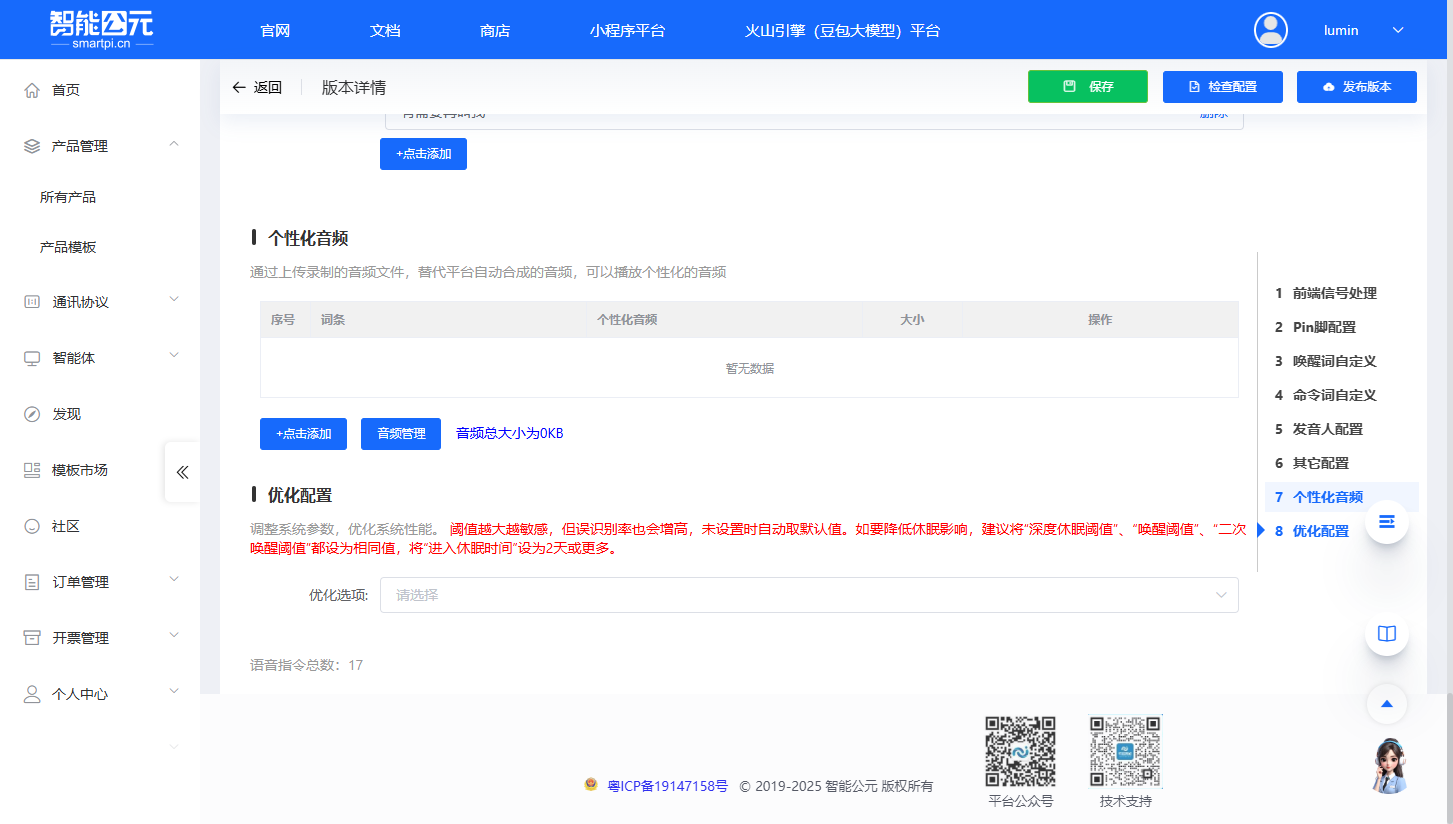

7. 个性化音频¶

功能说明：通过上传录制的音频文件，替代平台自动合成的音频。

配置项：

1. 配置表格：

   • 序号：音频编号
   • 词条：选择对应的词条类型（唤醒词、命令词回复等）
   • 个性化音频：上传的音频文件名称
   • 大小：音频文件大小（KB）
   • 操作：可以删除或管理音频

2. 操作按钮：

   • +点击添加：添加个性化音频
   • 音频管理：管理已上传的音频文件

使用场景：

• 品牌定制音频：使用特定声音或音效
• 多语言支持：上传方言或其他语言音频
• 特殊音效：如儿童产品使用卡通音效

音频格式要求：

• 格式：WAV / MP3
• 采样率：16kHz 推荐
• 位深度：16bit
• 声道：单声道

注意：个性化音频会占用 Flash 空间，SU-10A 内置 2M Flash，建议合理控制音频数量和大小，避免空间不足。

8. 优化配置¶

功能说明：调整系统参数，优化系统性能。阈值越大越敏感，但误识别率也会增高。

配置项：

1. 唤醒阈值：

   • 调整唤醒灵敏度
   • 范围：通常在 -40 ~ 0 之间
   • 数值越大，唤醒越灵敏，但误唤醒率也会增加
   • 建议在实际环境中测试后调整

2. 命令识别阈值：

   • 调整命令词识别灵敏度
   • 范围：通常在 -40 ~ 0 之间
   • 数值越大，识别越灵敏，但误识别率也会增加
   • 建议根据实际识别效果调整

3. 硬件配置：

   • MIC差分/单端：根据硬件设计选择麦克风接入方式
   • 功放使能：控制音频输出功放的开关
   • 其他硬件参数：根据实际硬件配置调整

配置建议：

1. 如无特殊需求，建议使用默认值
2. 如需优化，建议逐个参数调整并测试效果
3. 调整阈值时，建议每次只调整 2-3 个单位，观察效果
4. 在实际使用环境中进行测试，确保识别率和误识别率达到平衡

警告：不正确的硬件配置可能导致设备无法正常工作，修改前请确认硬件设计参数。

配置流程¶

SU-10A 的固件配置遵循标准的固件配置全流程，主要步骤包括：

1. 进入产品管理
2. 产品详情与版本列表
3. 新建或编辑版本
4. 按步骤完成版本配置
5. 配置检查与保存
6. 发布版本
7. 下载固件

相关文档¶

• 版本配置参数详解 - 通用配置参数说明
• 固件配置全流程 - 完整配置流程
• SU-10A 烧录与调试 - 烧录相关问题
• SU-10A 语音调优 - 语音识别优化
• SU-10A 硬件设计 - 硬件相关问题

常见问题¶

配置相关问题¶

• 命令词数量超出限制？检查是否超过 150 条
• Pin 脚配置不生效？确认引脚号与实际硬件一致
• 功耗异常？检查功耗模式配置和唤醒参数

获取帮助¶

如遇到配置问题，可参考：

• 平台与固件 FAQ
• 应用开发案例
• 模块选型指南

提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 SU-10A 特定配置。
