XR-50A 固件配置¶
本文档专门针对 XR-50A WiFi 图像模组的固件配置，提供该模组特有的配置参数和注意事项。
模组信息¶
- 模组型号：XR-50A
- 模组类型：WiFi 图像模组
- 主要功能：图像采集与传输
- 网络支持：WiFi 连接
创建产品¶
在开始配置固件之前，需要先在智能公元平台创建对应的产品。以下是创建 XR-50A 产品的详细步骤：

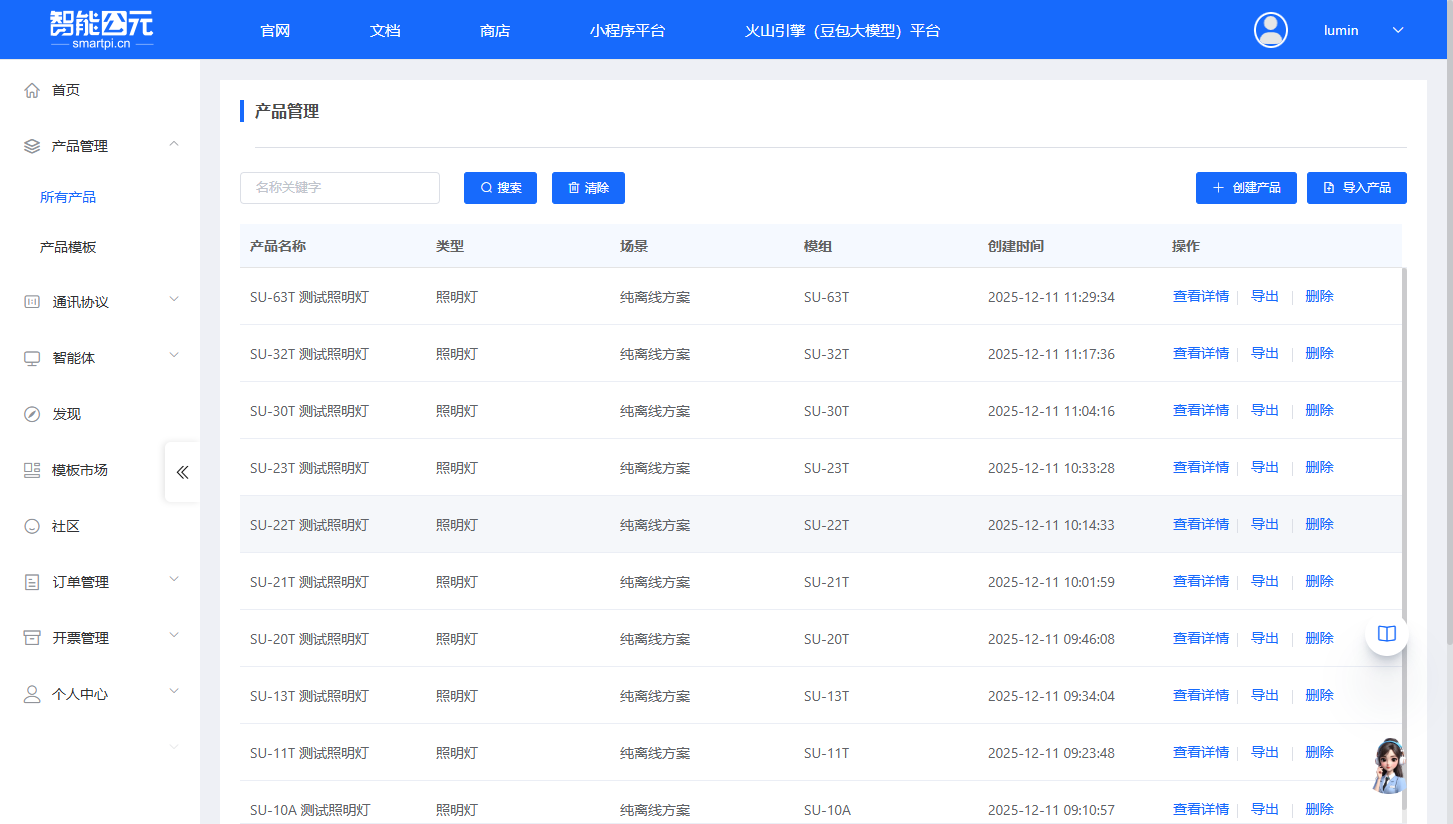

1. 进入产品管理页面¶
- 登录智能公元平台（smartpi.cn）
- 在左侧导航菜单中，点击「产品管理」，展开子菜单后选择「所有产品」
- 进入产品管理页面，可以看到产品列表和操作按钮
2. 点击创建产品¶
在产品管理页面右上角，点击蓝色的「创建产品」按钮，进入产品创建向导。
3. 选择产品类别¶

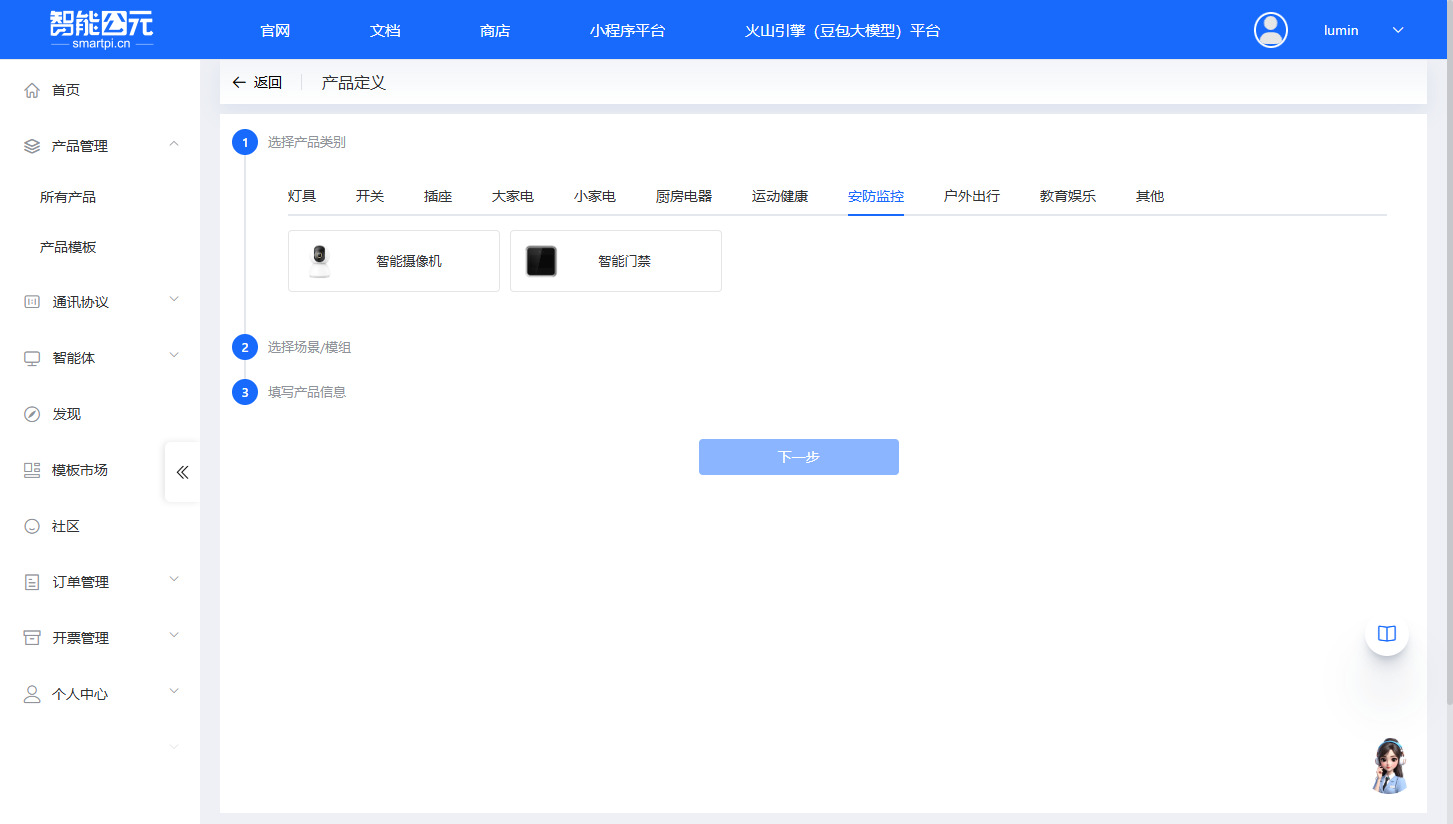

产品创建向导分为三个步骤。第一步是选择产品类别：
- 在「选择产品类别」步骤中，可以看到多个产品类别标签页（灯具、开关、插座、安防监控等）
- 对于 XR-50A 模组，作为图像模组，通常选择「安防监控」类别
- 在安防监控类别下，选择「智能摄像机」类型
示例：选择「安防监控」类别下的「智能摄像机」类型，点击对应的卡片完成选择。
4. 选择场景和模组¶
第二步是选择应用场景和硬件模组：

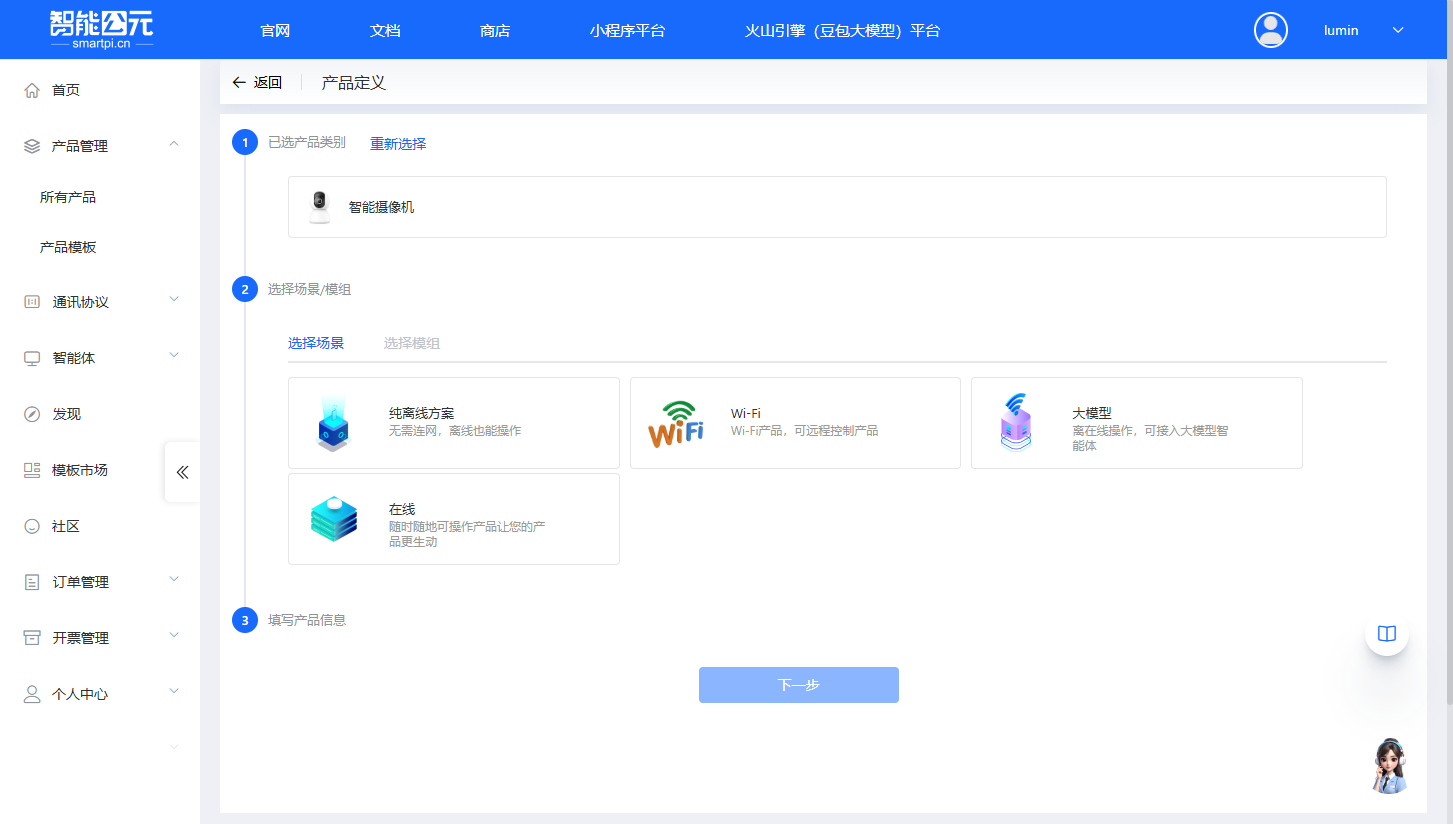

4.1 选择场景¶
在「选择场景/模组」步骤中，首先选择应用场景：
- 纯离线方案：无需连网，离线也能操作
- Wi-Fi：Wi-Fi 产品，可远程控制产品
- 大模型：离在线操作，可接入大模型智能体
- 在线：随时随地可操作产品（推荐用于 XR-50A）
对于 XR-50A：选择「在线」场景，因为 XR-50A 是 WiFi 图像模组，需要在线传输图像数据。
4.2 选择模组¶
选择场景后，页面会自动切换到「选择模组」标签页，显示可用的模组列表：
- 在模组列表中查找并选择 XR-50A
-
可以看到模组的详细信息：
- WiFi 图像模组
- 支持图像采集与传输
- 支持 WiFi 连接
- 点击 XR-50A 模组卡片完成选择

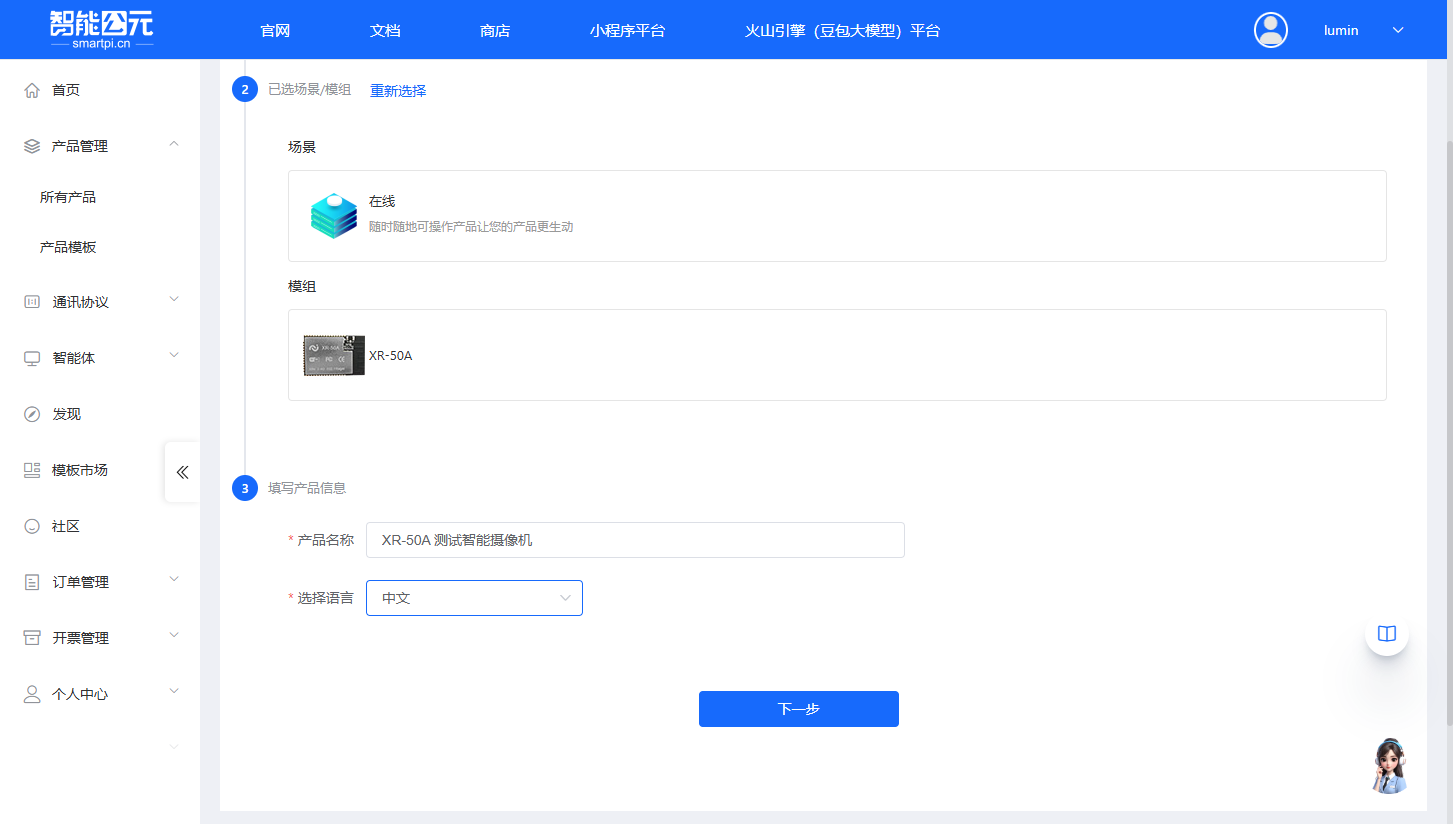

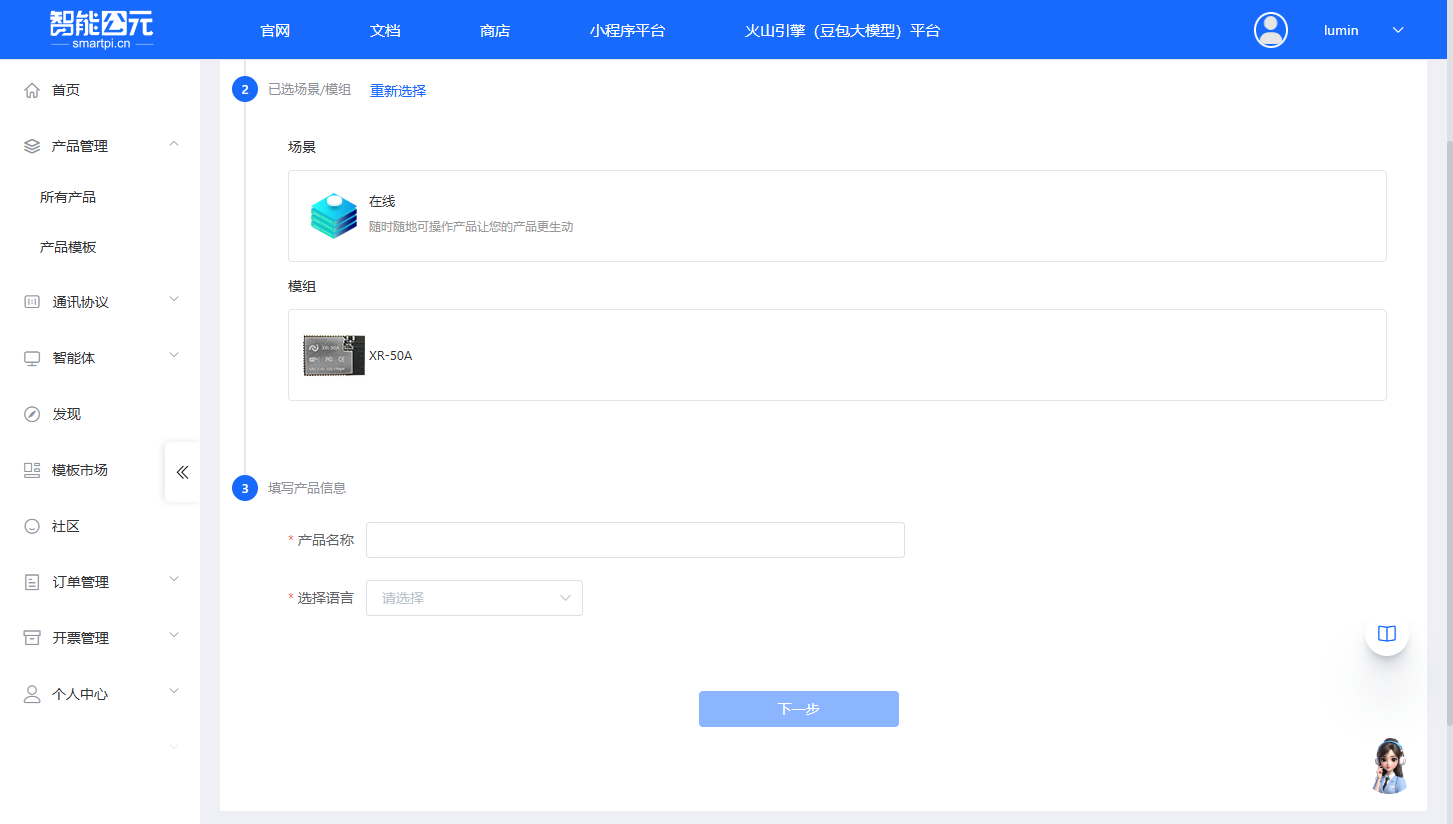

5. 填写产品信息¶
第三步是填写产品的基本信息：
-
产品名称（必填）：
- 输入一个有意义的产品名称，例如：「XR-50A 测试智能摄像机」
- 建议使用能清楚标识产品用途的名称
-
选择语言（必填）：
- 从下拉菜单中选择语言，支持：中文、英文
- 根据目标市场选择合适的语言
- 填写完成后，点击页面底部的「下一步」按钮
6. 产品创建完成¶
完成上述步骤后，系统会自动创建产品并跳转到「版本详情」页面，此时可以开始配置固件版本。
在版本详情页面，可以看到配置步骤。XR-50A 的配置页面包含语音控制配置，通过语音指令控制 GPIO、PWM、UART 等端口输出自定义信号，无需代码开发即可控制外部设备。
配置步骤包括：
- 唤醒词自定义
- 命令词自定义
配置流程¶
产品创建完成后，XR-50A 的固件配置遵循标准的固件配置全流程，主要步骤包括：

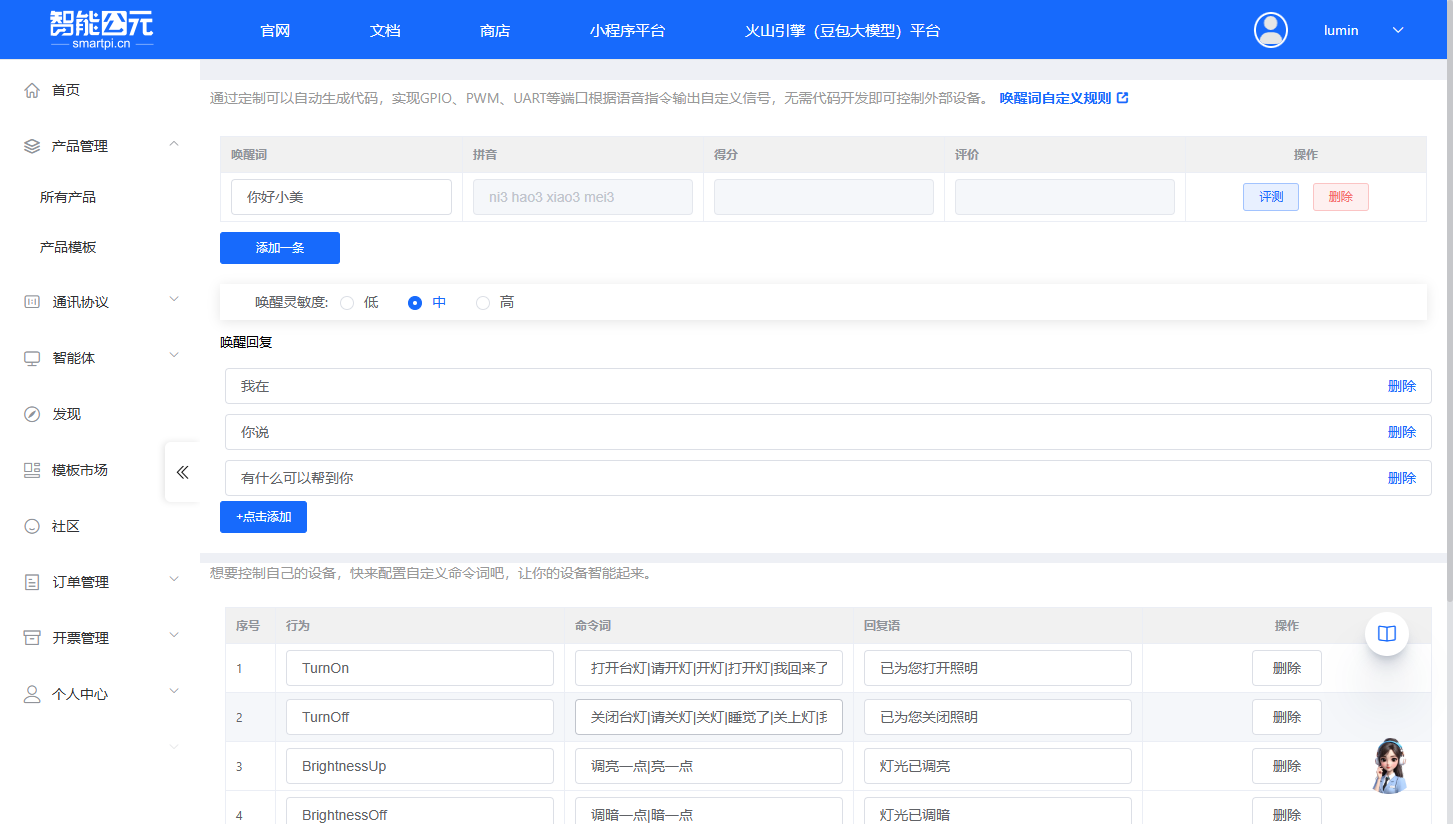

版本配置详解¶
产品创建完成后，进入版本详情页面进行固件配置。XR-50A 的配置页面通过语音指令控制 GPIO、PWM、UART 等端口输出自定义信号，无需代码开发即可控制外部设备。
1. 唤醒词自定义¶
功能说明：配置设备唤醒词，用户说出唤醒词后设备进入语音识别状态。
配置项：
1.1 唤醒词列表¶
- 表格显示已配置的唤醒词
- 列包括：唤醒词、拼音、得分、评价、操作
- 默认唤醒词示例：「你好小美」
- 可以点击「添加一条」添加新的唤醒词
- 可以对唤醒词进行「评测」和「删除」操作
- 支持自定义唤醒词，建议使用3-5个音节的词组
1.2 唤醒灵敏度¶
- 低：唤醒灵敏度较低，减少误唤醒，但可能降低唤醒率
- 中：平衡唤醒率和误唤醒率（推荐，默认选择）
- 高：唤醒灵敏度较高，提高唤醒率，但可能增加误唤醒
1.3 唤醒回复¶
- 配置设备被唤醒后的回复语
- 可以添加多条回复语，系统随机选择
- 默认示例：「我在」、「你说」、「有什么可以帮到你」
- 可以点击「+点击添加」添加新的回复语
- 每条回复语都可以单独删除
提示：唤醒词的选择会影响识别准确率，建议使用平台提供的评测功能测试唤醒词质量。点击「唤醒词自定义规则」可以查看详细的唤醒词配置规则。

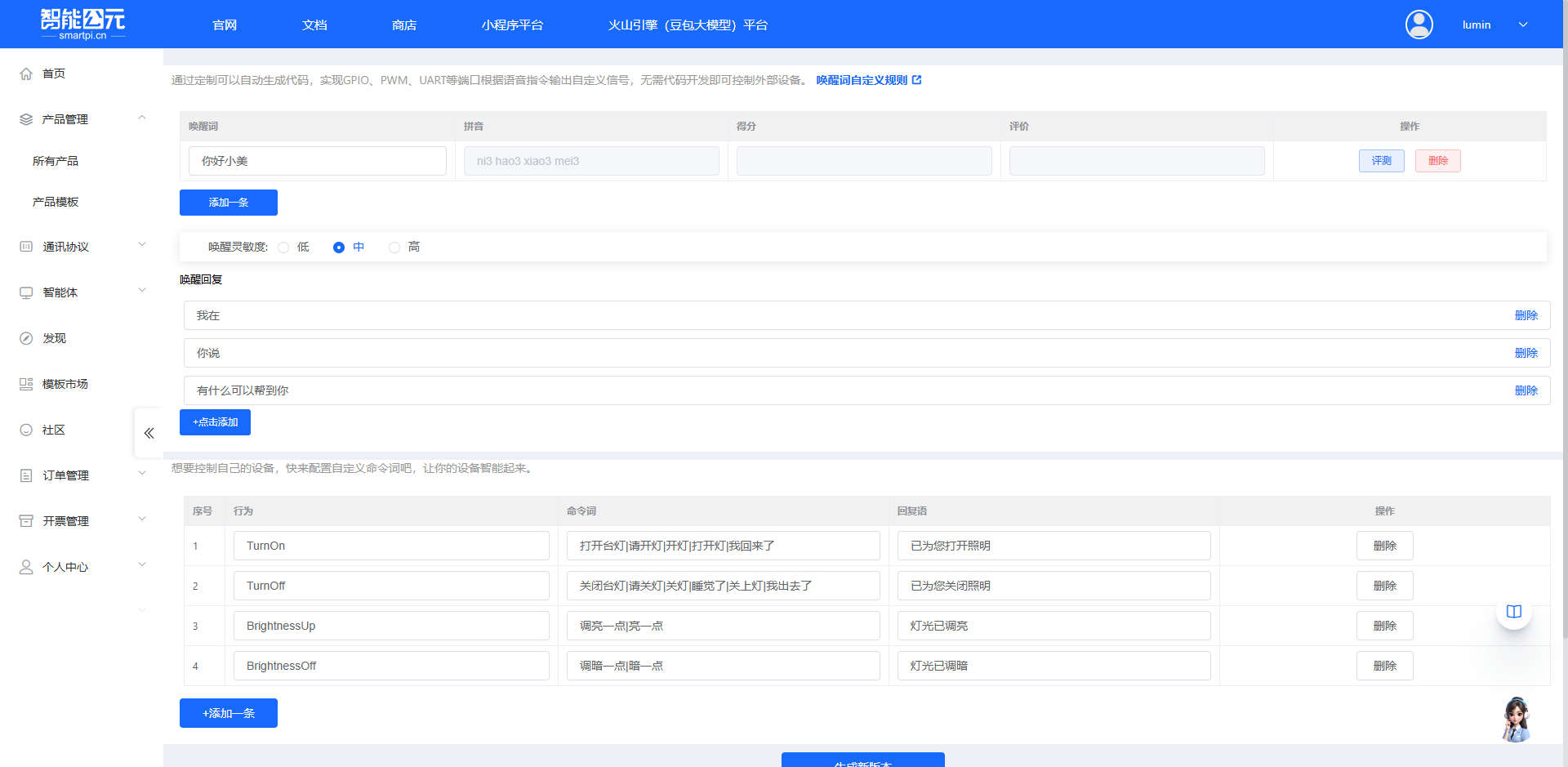

2. 命令词自定义¶
功能说明：配置语音控制命令词，让设备能够识别用户的语音指令并执行相应操作。通过定制可以自动生成代码，实现 GPIO、PWM、UART 等端口根据语音指令输出自定义信号，无需代码开发即可控制外部设备。
配置表格：
配置表格包含以下列：
- 序号：命令词的序号
- 行为：行为名称（如 TurnOn、TurnOff、BrightnessUp、BrightnessOff 等）
- 命令词：语音指令，多个命令词用「|」分隔（如「打开台灯|请开灯|开灯|打开灯|我回来了」）
- 回复语：设备执行操作后的语音回复（如「已为您打开照明」）
- 操作：删除按钮，可以删除该条命令词
配置示例：
| 序号 | 行为 | 命令词 | 回复语 |
|---|---|---|---|
| 1 | TurnOn | 打开台灯|请开灯|开灯|打开灯|我回来了 | 已为您打开照明 |
| 2 | TurnOff | 关闭台灯|请关灯|关灯|睡觉了|关上灯|我出去了 | 已为您关闭照明 |
| 3 | BrightnessUp | 调亮一点|亮一点 | 灯光已调亮 |
| 4 | BrightnessOff | 调暗一点|暗一点 | 灯光已调暗 |
配置说明：
-
添加命令词：
- 点击「+添加一条」按钮添加新的命令词
- 填写行为名称、命令词和回复语
- 命令词可以设置多个同义词，用「|」分隔
-
行为名称：
- 行为名称用于标识不同的操作类型
- 建议使用英文命名，如 TurnOn、TurnOff 等
- 行为名称会映射到 GPIO、PWM、UART 等端口的控制信号
-
命令词设置：
- 可以设置多个命令词，用「|」分隔
- 例如：「打开台灯|请开灯|开灯|打开灯|我回来了」
- 用户说出任意一个命令词都会触发对应的行为
-
回复语设置：
- 设备执行操作后的语音回复
- 可以设置为空，表示不回复
- 建议设置友好的回复语，提升用户体验
提示：命令词的配置会直接影响设备的控制功能。通过配置不同的行为名称和命令词，可以实现对 GPIO、PWM、UART 等端口的精确控制，无需编写代码即可实现复杂的设备控制逻辑。
相关文档¶
- 版本配置参数详解 - 通用配置参数说明
- 固件配置全流程 - 完整配置流程
- XR-50A 模组资料 - 模组详细资料
- XR-50A 烧录与调试 - 烧录相关问题
- XR-50A 硬件设计 - 硬件相关问题
常见问题¶
配置相关问题¶
- WiFi 连接失败？检查 SSID 和密码是否正确，信号强度是否足够
- 图像采集异常？检查摄像头连接和图像参数配置
- 图像传输失败？确认网络连接正常，服务器地址和端口配置正确
- Pin 脚配置不生效？确认引脚号与实际硬件一致
- 功耗异常？检查 WiFi 连接状态和图像采集频率
获取帮助¶
如遇到配置问题，可参考：
提示：建议先阅读固件配置全流程了解整体流程，再结合本文档进行 XR-50A 特定配置。XR-50A 作为 WiFi 图像模组，需要特别注意网络和图像相关的配置。
