串口输入参数配置¶

问题描述¶

需要了解串口输入触发行为中"输入参数"配置的作用，以及如何通过传入的参数值来控制行为执行。

串口通信基础概念¶

串口发送与接收的含义¶

在配置串口通信时，需要理解"串口发送"和"串口接收"的基本概念：

工作原理¶

1. 串口输入触发工作流程：
2. 外部设备（如单片机）按照协议格式发送数据到模块的RX引脚
3. 模块接收到符合格式的数据后，触发对应的命令执行相应动作

4. 例如：外部发送 AA 55 06 55 AA，模块识别后执行对应动作

5. 典型应用场景：

6. 语音识别成功后，模块通过TX发送识别ID给主控
7. 主控通过RX发送控制指令给模块，触发播报或控制动作

测试方法¶

可以使用 CH340 USB转串口模块 进行串口通信测试：

1. 将CH340的TX连接到模块的RX
2. 将CH340的RX连接到模块的TX
3. 使用串口调试助手发送/接收数据验证功能

功能说明¶

输入参数的作用¶

输入参数功能允许在串口输入触发时解析传入的数据，并根据参数值执行不同的逻辑。这样可以实现：

• 数据解析：从串口数据中提取特定参数
• 条件判断：根据参数值执行不同操作
• 灵活控制：实现更复杂的串口控制逻辑

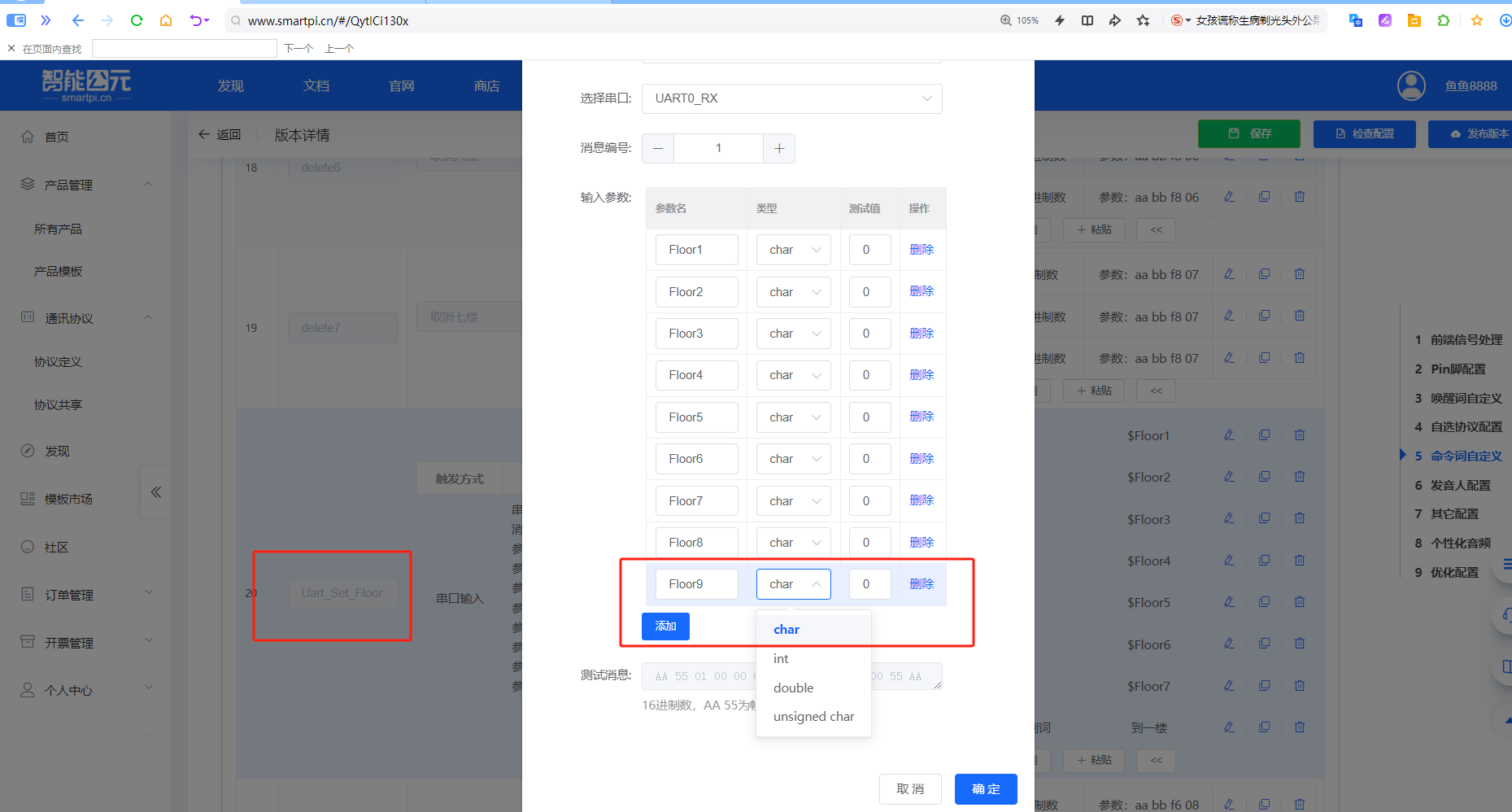

配置界面说明¶

参数配置区域包含：

• 参数名：定义参数的名称，用于后续引用
• 类型：支持char、int、float等数据类型
• 测试值：用于生成测试消息的参数值

配置步骤¶

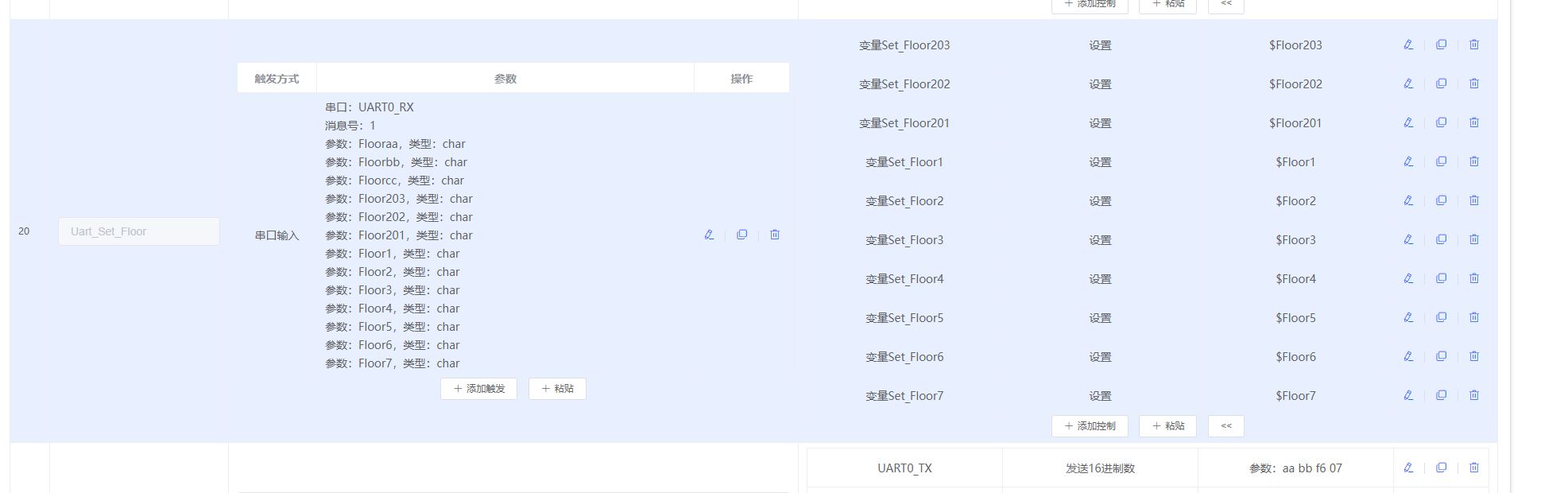

1. 添加串口输入触发¶

1. 在平台中选择"串口输入"触发方式
2. 选择对应的串口（如UART1_RX）
3. 设置消息编号（如69）

2. 配置输入参数¶

1. 点击"输入参数"区域

2. 添加参数：

   • 参数名：如"warning"
   • 类型：选择"char"
   • 测试值：设置为"0"

3. 测试消息生成¶

• 系统自动根据参数配置生成测试消息
• 格式示例：AA 55 45 00 55 AA
• 其中45是消息标识，00是参数值

使用方法¶

1. 参数触发条件¶

可以在控制逻辑中设置条件判断：

// 示例：根据warning参数值执行不同动作
if (warning == '0') {
    // 执行动作A
} else if (warning == '1') {
    // 执行动作B
}

2. 串口数据格式¶

发送数据时需按约定格式：

AA 55 [消息ID] [参数值] 55 AA

• AA 55：帧头（固定）
• [消息ID]：对应配置的消息编号
• [参数值]：要传递的参数数据
• 55 AA：帧尾（固定）

3. 多参数配置¶

支持配置多个参数：

• 可以添加多个输入参数
• 每个参数有独立的名称和类型
• 测试消息会包含所有参数

实际应用示例¶

示例1：设备状态控制¶

{
  "parameter_name": "device_status",
  "type": "int",
  "test_value": "1"
}

发送数据：AA 55 45 01 55 AA 表示设备状态为1（如运行中）

示例2：告警级别配置¶

{
  "parameter_name": "alert_level",
  "type": "char",
  "test_value": "2"
}

发送数据：AA 55 45 02 55 AA 表示告警级别为2（如中等告警）

注意事项¶

1. 参数类型匹配

   • 确保发送的数据类型与配置一致
   • char类型发送单个字符
   • int类型发送整数

2. 测试消息使用

   • 测试消息用于调试和验证
   • 修改测试值会自动更新测试消息
   • 实际应用需按格式发送

3. 数据格式要求

   • 必须包含正确的帧头帧尾
   • 参数值位置和长度要准确
   • 建议使用十六进制格式

常见问题¶

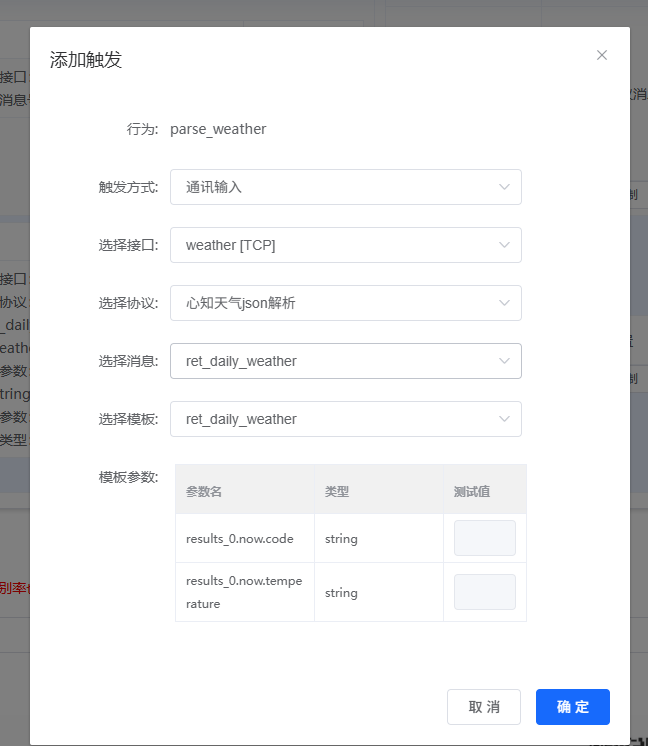

JSON数据包解析配置失败¶

问题描述：

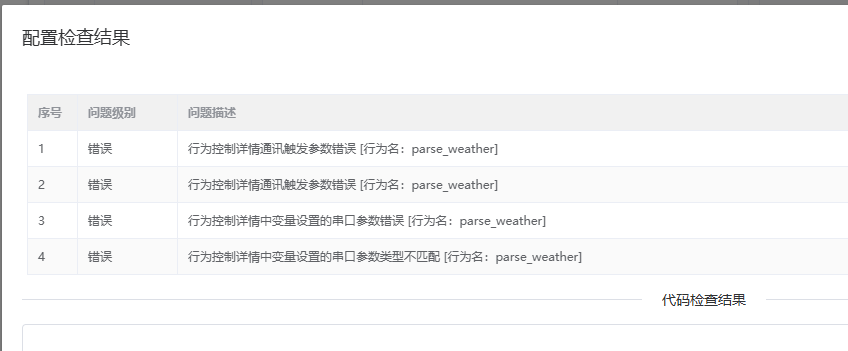

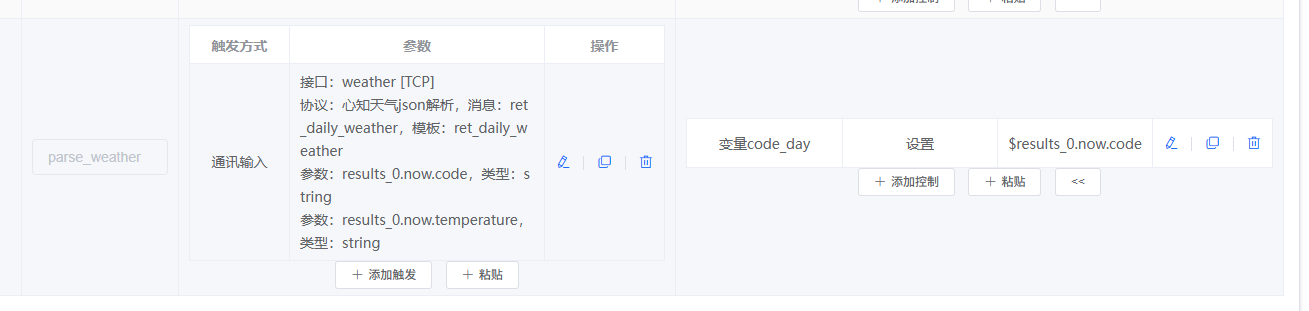

在使用"通讯输入"触发方式解析心知平台返回的天气数据时，配置检查失败，提示"变量设置的串口参数类型不匹配"。

解决方案：

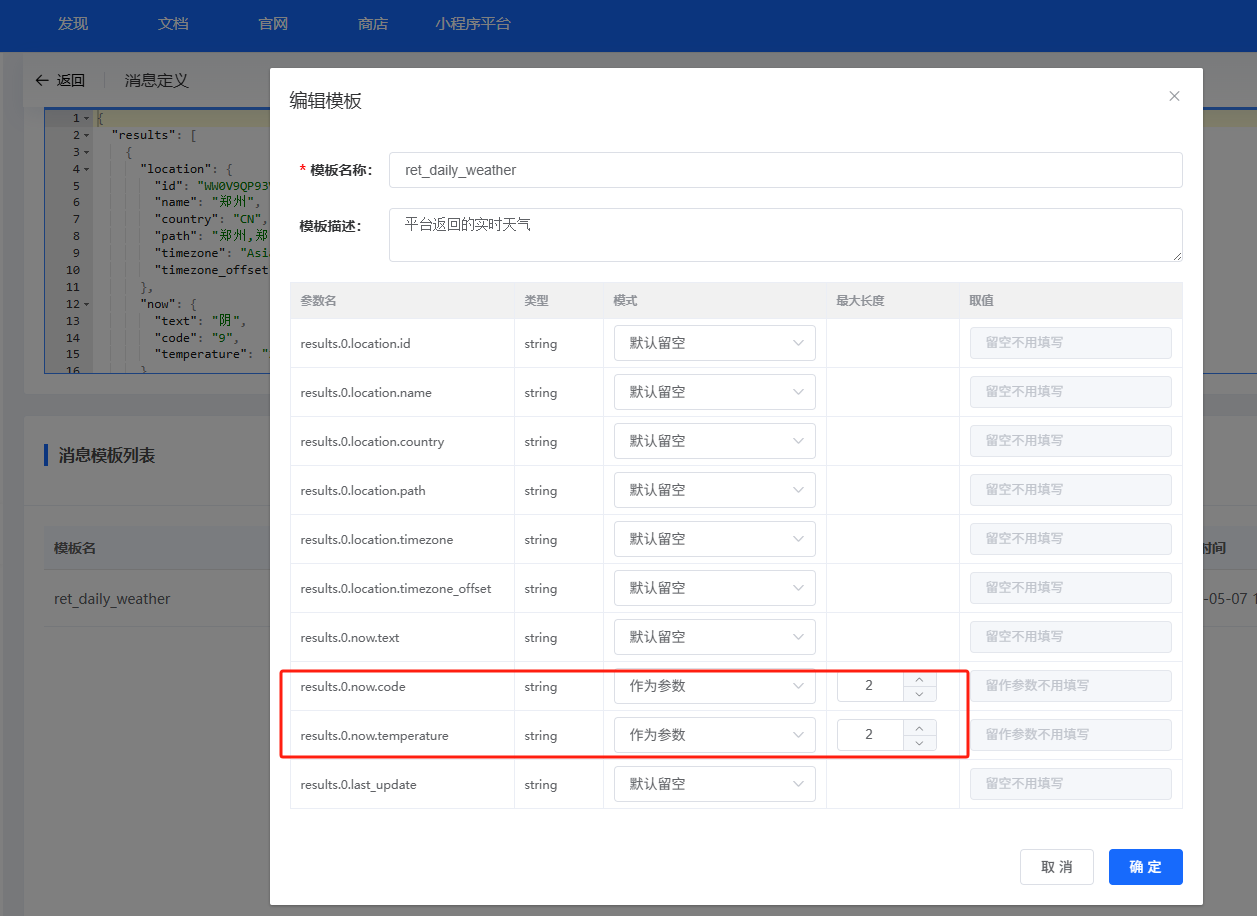

1. 检查参数配置

   • 确认JSON模板中解析的参数名正确
   • 验证参数路径（如 results.0.now.code）与实际数据结构匹配

2. 修正参数类型

平台配置中变量重复读取问题¶

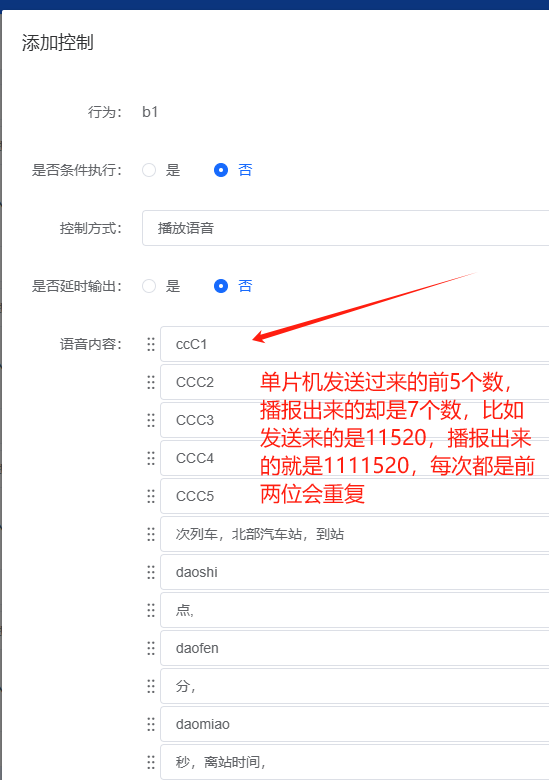

问题描述：

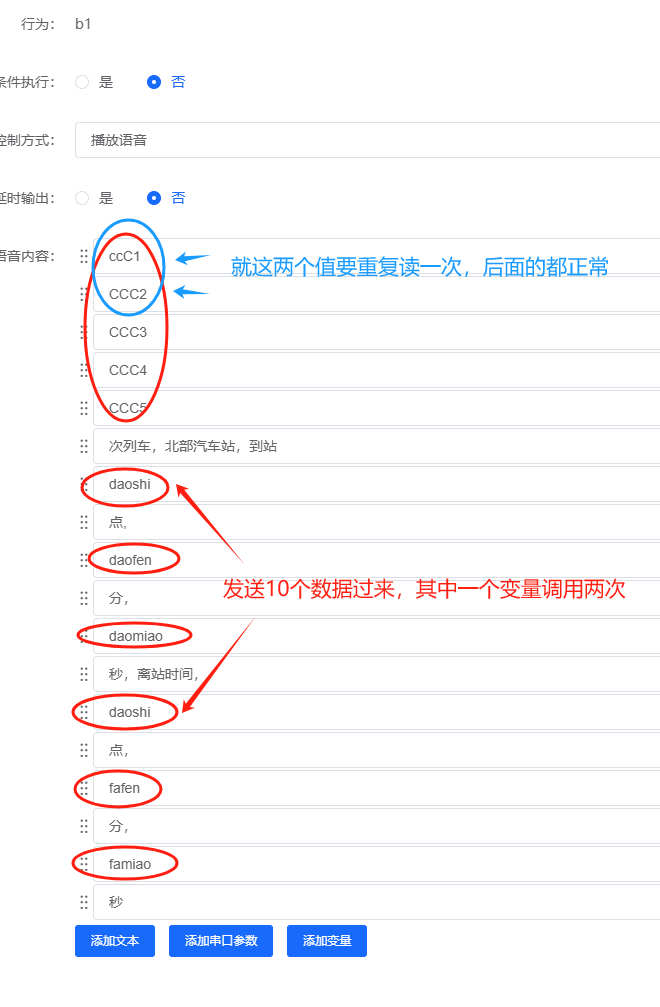

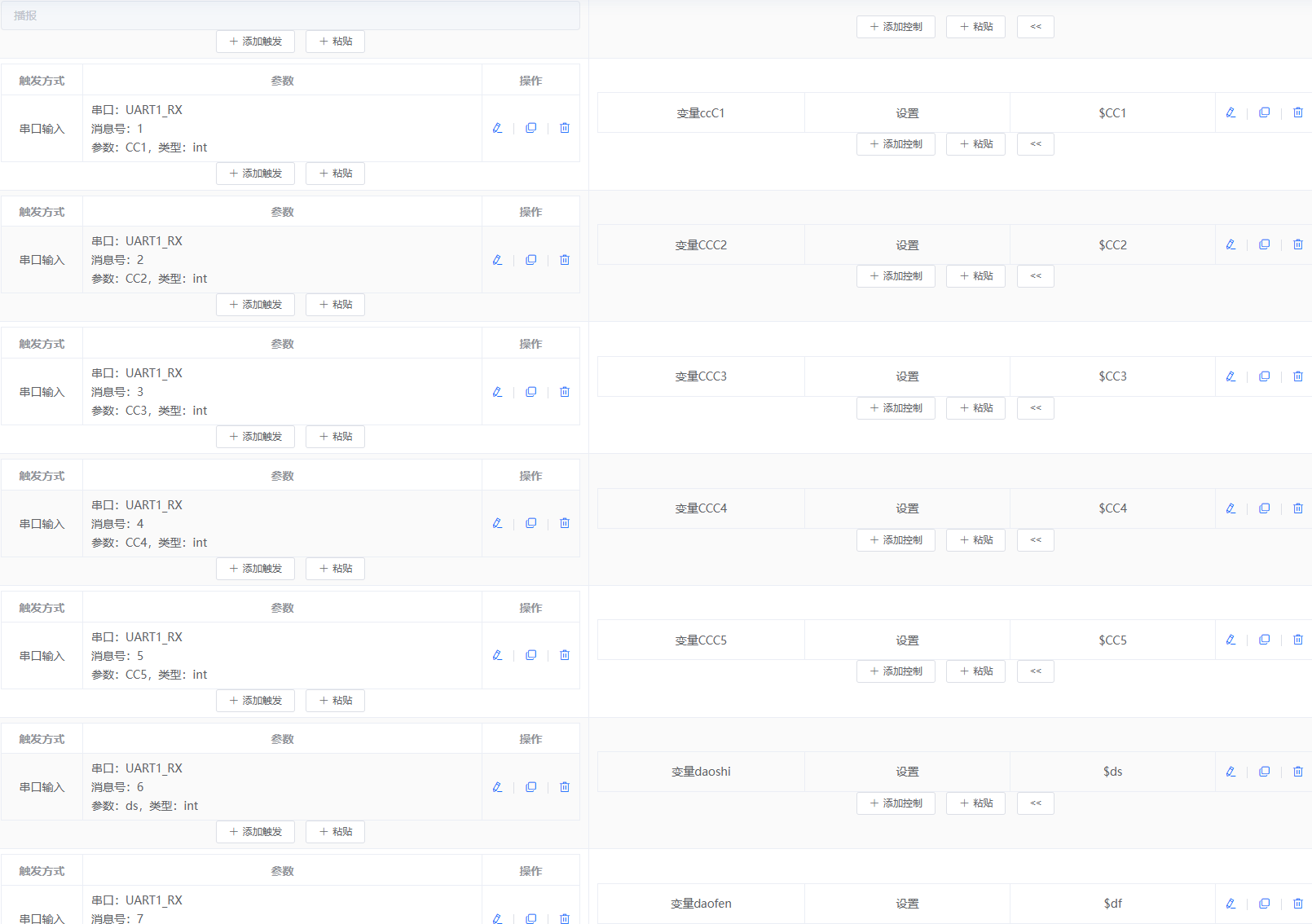

在平台配置中，当单片机通过串口发送多个变量时，平台在读取这些变量时出现重复读取的问题，导致播报内容中前两个变量被重复读取，而后续变量正常。

解决方案：

问题分析

• 问题出现在播报内容的变量调用逻辑中
• ccC1和ccC2这两个变量被重复读取一次
• 后续变量（ccC3、ccC4、ccC5）正常读取
• 某些情况下daoshi变量也会被重复调用

排查步骤

1. 单独测试问题变量

   • 在平台中单独测试有问题的变量值
   • 确认变量本身是否包含异常数据

2. 检查播报内容配置

   • 查看播报内容中变量的引用次数
   • 确认是否在播报文本中重复引用了同一变量

3. 验证串口数据格式

   • 检查单片机发送的数据格式是否正确
   • 确认每个变量只发送了一次

解决建议

• 仔细检查播报文本编辑器中的变量引用
• 使用"清除"功能重新编辑播报内容
• 如果问题持续，尝试删除后重新添加整个播报配置

注意事项：

• 通常是配置错误导致的重复引用，而非平台bug
• 建议在编辑播报内容时仔细核对变量列表
• 保存配置前使用预览功能确认播报内容正确

- 在触发配置中，确保参数类型与实际数据类型一致
- 数值型数据应选择int类型，而非string类型

1. 重新配置触发
   • 删除原有触发配置
   • 重新添加触发，选择正确的参数类型
   • 保存并检查配置

注意事项：

• JSON数据包解析时，参数名中的点号(.)会自动转换为下划线(_)
• 确保通讯输入的参数名与JSON模板解析的参数名完全一致
• 配置检查失败时会明确提示哪个参数类型不匹配

JSON文件导入失败怎么办？¶

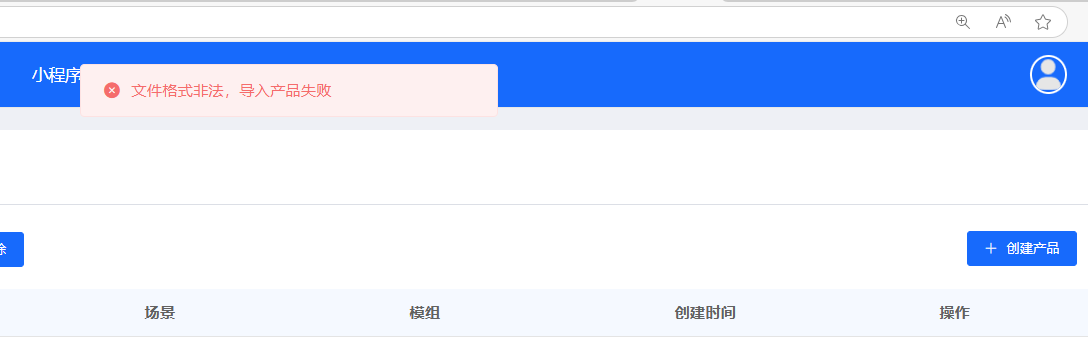

问题描述：

导入JSON文件时提示"文件格式非法，导入产品失败"。

解决方案：

1. 导出并重新保存JSON文件

   • 从平台导出配置文件
   • 使用文本编辑器打开并保存
   • 确保文件格式正确

2. 检查文件内容格式

   • 确认JSON格式语法正确
   • 检查是否有遗漏的逗号或括号
   • 验证编码格式为UTF-8

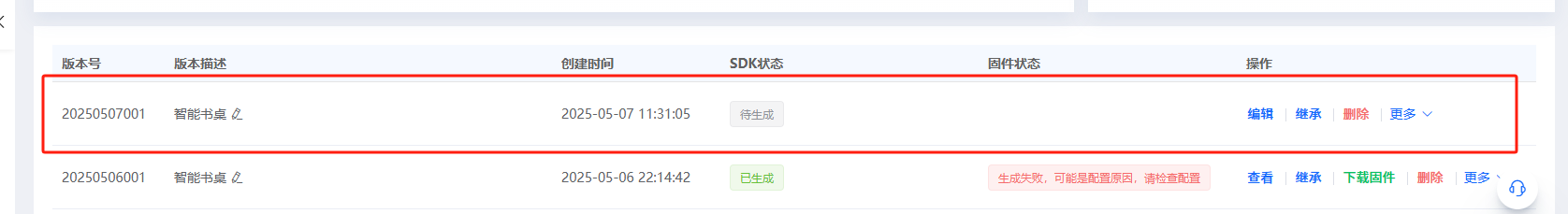

1. 重新导入文件
   • 保存后的文件大小应该变化
   • 重新选择文件导入
   • 确认导入成功

注意事项：

• 平台导出的文件可能存在格式问题
• 建议使用专业JSON编辑器检查格式
• 导入前先备份原始配置

如何配置UART1_TX端口输出控制？¶

问题描述：

需要通过UART1_TX端口发送数据，配置控制方式为"端口输出"后，需要了解具体的参数设置方法。

解决方案：

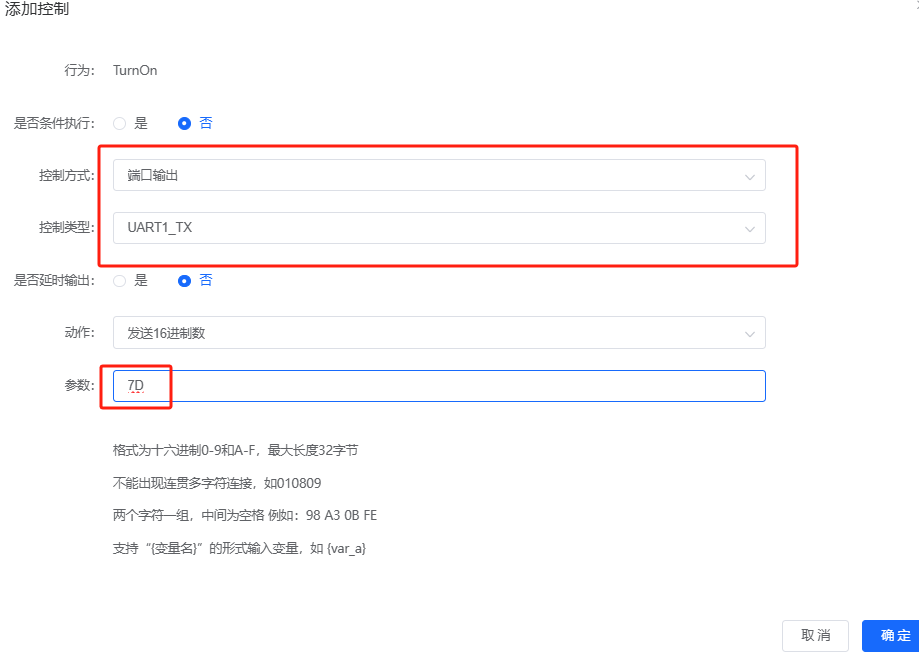

1. 配置步骤

• 在"添加控制"界面选择行为名称（如A1）
• 控制方式选择"端口输出"
• 控制类型选择"UART1_TX"
• 动作设置为"发送"
• 参数设置为需要发送的数据

2. 数据格式说明

UART1_TX支持发送十六进制数据，参数格式要求如下：

• 字符范围：0-9和A-F（不区分大小写）
• 分隔方式：两个字符为一组，中间用空格分隔
• 长度限制：最大长度32字节
• 示例格式：AA 55 01 55 AA 或 20 00 00 12

错误示例（禁止连续多字符连接）： - ❌ 0010809 - 缺少空格分隔 - ✅ 00 10 80 9 - 正确格式

配置界面说明：

注意事项：

• 确保UART1_TX引脚已正确连接到接收设备
• 波特率等串口参数需要在模块初始化时配置
• 测试时可使用示波器或串口调试助手验证输出

CI-03T定时器资源使用完毕，如何优化配置或增加定时器数量？¶

问题描述：

CI-03T模块的定时器资源已经全部使用完毕，需要了解如何优化现有配置或增加更多定时器资源。

解决方案：

定时器资源分析：

1. CI-03T定时器限制：

   • 定时器数量有限
   • 资源紧张影响功能扩展
   • 需要合理规划和优化

2. 资源占用情况：

   • 每个定时器占用系统资源
   • 复杂定时逻辑消耗更多资源
   • 长时间定时占用时间更久

优化配置方法：

1. 精确定时逻辑：

   • 合并功能相似的定时器
   • 使用计数器替代简单定时
   • 减少不必要的延时操作

2. 提高资源利用率：

   // 优化前
   timer1_set(1000);  // 1秒延时
   timer2_set(2000);  // 2秒延时
   timer3_set(3000);  // 3秒延时

   // 优化后
   counter = 0;
   on_timer_event() {
       counter++;
       if (counter == 1) do_action1();
       if (counter == 2) do_action2();
       if (counter == 3) do_action3();
       reset_timer();
   }


3. 分时复用策略：

   • 短时间定时可循环使用
   • 避免同时启动多个长定时器
   • 使用状态机管理定时序列

增加定时器方案：

1. 使用软件定时器：

   • 基于系统时钟的软件定时
   • 占用较少硬件资源
   • 可实现多个虚拟定时器

2. 外部定时芯片：

   • 使用专用定时芯片（如555）
   • 通过IO接口控制
   • 不占用模块内部定时资源

3. 功能集成优化：

   • 将定时功能集成到主控制逻辑
   • 减少独立的定时需求
   • 使用事件触发替代定时触发

配置建议：

1. 优先级管理：

   • 核心功能使用硬件定时器
   • 次要功能使用软件定时
   • 避免资源冲突

2. 性能平衡：

   • 定时精度要求高的用硬件定时
   • 精度要求不高的用软件定时
   • 根据实际需求选择

实施步骤：

1. 梳理现有定时需求
2. 识别可优化的配置
3. 选择合适的优化方案
4. 测试验证优化效果
5. 更新固件配置

注意事项：

• 定时器优化需要充分测试
• 确保时序逻辑正确性
• 考虑系统整体资源分配
• 保留原有功能作为备份方案

串口触发消息编号重复如何处理？¶

问题描述：

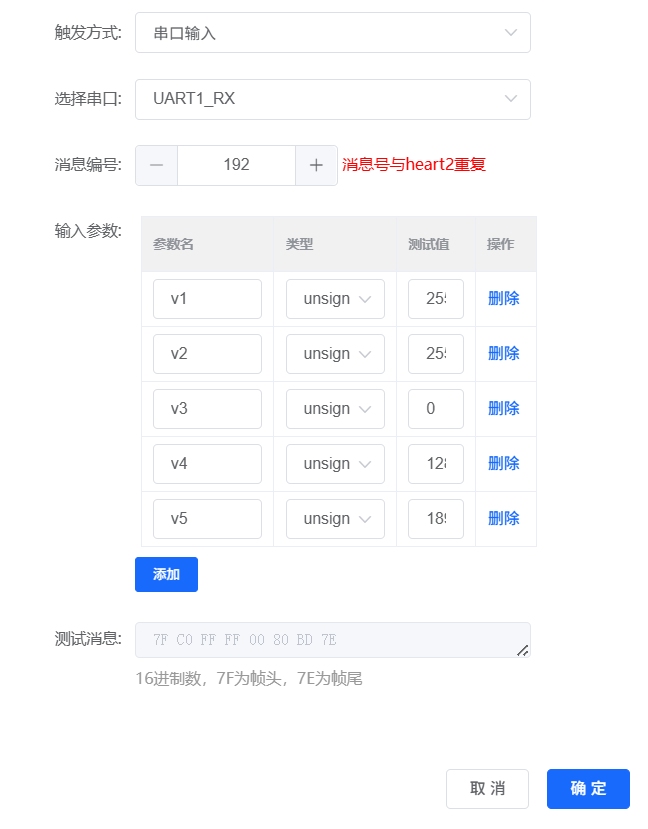

在使用串口作为事件触发方式时，多个不同的串口数据包具有相同的前导字节和消息编号，导致配置时提示"消息号重复"错误。

解决方案：

1. 消息编号冲突处理方法

• 修改主控发送数据（推荐）：

  • 如果可能，优先修改主控发送的数据格式
  • 为不同类型的数据分配不同的消息编号
  • 这是最简单直接的解决方案

• 创建多个串口触发：

  • 每个不同的消息编号创建一个串口触发
  • 将具有相同编号的数据分别处理
  • 在后续逻辑中根据数据内容区分处理

2. 数据格式优化建议

• 使用前缀区分：

  数据1：7F C0 XX XX XX XX
  数据2：7F 80 XX XX XX XX
  数据3：7F 81 XX XX XX XX


  使用第二个字节作为消息编号区分

• 构造统一数据结构：

  帧头：4字节固定（如7F C0 FF FF）
  消息号：1字节（0x00表示不同类型）
  数据内容：可变长度


3. 参数配置技巧

• 添加参数不进行判断：

  • 配置输入参数时填写测试值
  • 在控制逻辑中不判断该参数值
  • 只判断需要区分的关键字节

• 使用变量存储：

  • 将串口接收的参数赋值给变量
  • 通过条件判断变量值执行不同逻辑
  • 实现灵活的数据处理

4. 实施示例

对于以下三组数据：

数据A：7F C0 FF FF 00 80 BD 7F
数据B：7F C0 FF FF 00 00 3D 7F
数据C：7F 80 01 00 26 01 27 7E

处理方案：

• 数据A和B：使用第五个字节作为区分（0x80 vs 0x00）
• 数据C：使用第二个字节区分（0x80 vs 0xC0）
• 创建两个触发：消息号0xC0和消息号0x80

注意事项：

• 消息编号在同一个触发行为中必须唯一
• 测试值仅用于生成测试消息，不影响实际触发
• 建议在主控端优化数据格式，避免复杂的处理逻辑
• 可以联系系统管理员了解是否有更灵活的配置方案

串口触发时不判断输入参数的测试值如何实现？¶

问题描述：

在串口触发配置中，当多个不同含义的串口数据包具有相同的前导字节（如帧头）和消息编号时，如何避免因消息编号重复导致的配置错误，并实现对不同数据包的正确区分与处理。

解决方案：

1. 测试值的作用说明

测试值在串口触发配置中仅用于以下目的：

• 生成测试消息：系统根据配置生成格式化的测试数据
• 不影响实际触发：实际触发时不检查测试值
• 方便调试验证：用于测试和验证配置正确性

2. 不判断测试值的配置方法

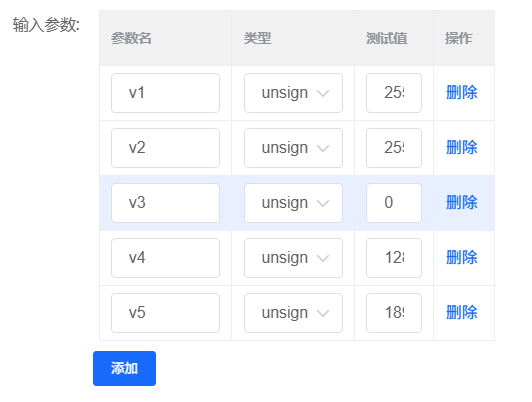

• 填写测试值：

  • 每个参数都需要填写测试值（即使不参与判断）
  • 测试值可以是任意合法值
  • 例如：v1=25, v2=25, v3=0

• 判断关键字节：

  • 在控制逻辑中只判断需要区分的关键字节
  • 其他参数仅用于数据结构构造

• 配置示例：

  串口数据：7F C0 FF FF XX XX XX
  参数配置：

  - v1: 测试值25（不判断）
  - v2: 测试值25（不判断）
  - v3: 测试值0，作为消息号（判断）


3. 处理多种数据包的方法

• 方法一：使用不同的消息号

  • 修改主控发送数据，使用不同的消息号
  • 7F C0 FF FF 01 XX XX（消息号01）
  • 7F C0 FF FF 02 XX XX（消息号02）

• 方法二：使用前缀区分

  • 使用第二个字节作为区分标识
  • 7F C0 XX XX XX XX（C0系列）
  • 7F 80 XX XX XX XX（80系列）

• 方法三：构造统一数据结构

  帧头：4字节（7F C0 FF FF）
  消息号：1字节（区分不同类型）
  数据内容：可变长度


4. 实际应用示例

对于需要处理的数据：

数据A：7F C0 FF FF 00 80 BD 7F  （心跳包）
数据B：7F C0 FF FF 00 00 3D 7F  （状态包）
数据C：7F 80 01 00 26 01 27 7E  （指令包）

配置方案：

• 创建两个串口触发：消息号0xC0和消息号0x80
• 0xC0触发处理心跳和状态（通过第五字节区分）
• 0x80触发处理指令包

注意事项：

• 测试值必须填写，但可以选择不参与判断
• 关键是要明确哪些字节用于区分不同数据包

- 建议在主控端优化数据格式，减少处理复杂度 - 可以使用变量存储解析出的参数，便于后续处理

串口通信中double类型参数如何编码？¶

问题描述：

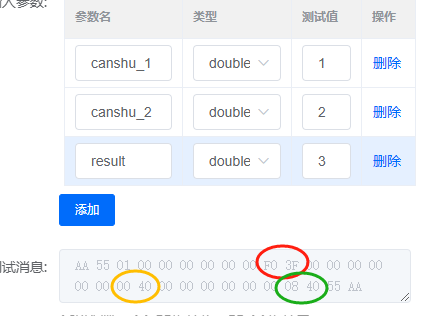

在串口通信中配置double类型参数时，数值1被编码为00 00 00 00 00 00 F0 3F，数值2被编码为00 00 00 00 00 00 00 40，不理解这种编码方式。

解决方案：

1. IEEE 754浮点数编码标准

double类型采用IEEE 754标准的64位（8字节）双精度浮点数格式：

• 符号位：1位（最高位），0表示正数，1表示负数
• 指数位：11位，用于表示数值的范围
• 尾数位：52位，用于表示数值的精度

2. 具体编码示例

以数值1为例：

完整编码：00 00 00 00 00 00 F0 3F
二进制表示：00000000 00000000 00000000 00000000 00000000 00000000 11110000 00111111
解析：

- 符号位：0（正数）
- 指数位：1023（偏移量，实际指数为0）
- 尾数位：1.0（隐含的1）

以数值2为例：

完整编码：00 00 00 00 00 00 00 40
二进制表示：00000000 00000000 00000000 00000000 00000000 00000000 00000000 01000000
解析：

- 符号位：0（正数）
- 指数位：1024（偏移量，实际指数为1）
- 尾数位：1.0（隐含的1）

3. 实际应用建议

由于double类型编码复杂，不便于直观理解和调试：

• 推荐使用int类型：对于整数参数，使用int类型更直观
• 推荐使用unsigned char类型：对于单个字节参数，更易理解
• 如必须使用double：建议在发送端将浮点数转换为整数部分和小数部分分别发送

4. 替代方案

// 方案1：将浮点数转为整数发送
float value = 1.25;
int int_part = (int)value;        // 1
int decimal_part = (int)((value - int_part) * 100);  // 25

// 分别发送整数和小数部分
send_data(int_part);      // 发送 1
send_data(decimal_part);  // 发送 25

// 方案2：使用固定长度字符串
float value = 1.25;
char str_value[10];
sprintf(str_value, "%.2f", value);  // "1.25"
// 发送字符串 "1.25"

注意事项：

• double类型占8个字节，会增加通信开销
• 浮点数的精度问题可能导致接收端解析错误
• 调试时建议使用在线IEEE 754转换工具验证编码结果
• 对于简单的数值传输，建议避免使用double类型

5. 温湿度播报应用

在温湿度播报场景中，使用double类型变量具有明显优势：

• 直接处理小数：无需将整数和小数部分分开配置，直接使用一个double型变量即可接收带小数的温湿度值
• 支持负数温度：double类型可直接表示负数温度值，无需额外处理符号位
• 简化配置：相比传统方案（分别配置整数变量和小数变量），使用double型变量只需配置一个参数

对比示例：

传统方案（需要2个变量）： - 温度整数部分：int类型 - 温度小数部分：int类型

简化方案（只需1个变量）： - 温度值：double类型

注意事项：

• 使用double型播报温湿度时，发送端需按IEEE 754格式发送8字节数据
• 确保主控端能够正确生成double类型的浮点数编码
• 可参考《CI-03T串口播报温湿度教程》视频：https://www.bilibili.com/video/BV1Ms4y1a7RE/

语音识别的数字能否动态转换为UART数据帧？¶

问题描述：

是否可以通过语音识别将数字（如"一百二十五"）转换为UART发送的特定格式数据帧（帧头 + 消息号 + 数字 + 帧尾）。

解决方案：

1. 平台限制说明

当前平台不支持将语音识别的数字动态转换为UART数据帧：

• 输出内容固定：UART端口输出只能发送预设的固定参数
• 不支持动态转换：无法将语音识别的实时结果动态插入到数据帧中
• 参数需预设：所有UART输出参数必须在配置时预先设定

2. 当前配置方式

UART端口输出配置流程：

1. 控制方式：选择"端口输出"
2. 控制类型：选择"UART1_TX"
3. 参数设置：手动输入固定的十六进制值（如7D）

4. 数据格式：

   • 支持十六进制格式（0-9，A-F）
   • 最大长度32字节
   • 两个字符一组，中间用空格分隔（如：98 A3 0B FE）

3. 替代实现方案

方案一：使用预设命令组合

• 为常用数字预设多个UART输出命令
• 通过识别不同的语音指令触发对应的预设命令

• 示例：

  • "命令一百二十五" → 发送预设的数据帧A
  • "命令二百" → 发送预设的数据帧B

方案二：分段控制

• 将数据帧拆分为多个部分
• 语音控制各个部分的选择
• 示例：

  帧头：固定发送
  消息号：通过语音选择（消息1/消息2/消息3）
  数据部分：通过语音选择数值对应的预设值
  帧尾：固定发送


方案三：使用外部控制器

• 语音模块发送简单指令给外部MCU
• 由MCU根据指令组装完整的数据帧
• 实现更灵活的数据处理

4. 配置示例

语音指令："发送状态1"
触发动作：UART1_TX发送
发送内容：AA 55 01 01 55 AA  （帧头+消息号01+数据01+帧尾）

语音指令："发送状态2"
触发动作：UART1_TX发送
发送内容：AA 55 01 02 55 AA  （帧头+消息号01+数据02+帧尾）

注意事项：

• 平台目前不支持语音内容的实时解析和转换
• 所有UART输出必须预先配置好完整的数据内容
• 如需动态数据传输，考虑使用串口输入触发方式
• 可以联系技术支持了解是否有更灵活的解决方案

语音指令与IO口控制配置如何定义？¶

问题描述：

在配置语音指令与IO口控制时，需要明确如何定义驱动播报指令的排序，以及是否需要添加默认的播报音。

解决方案：

播报驱动指令排序规则：

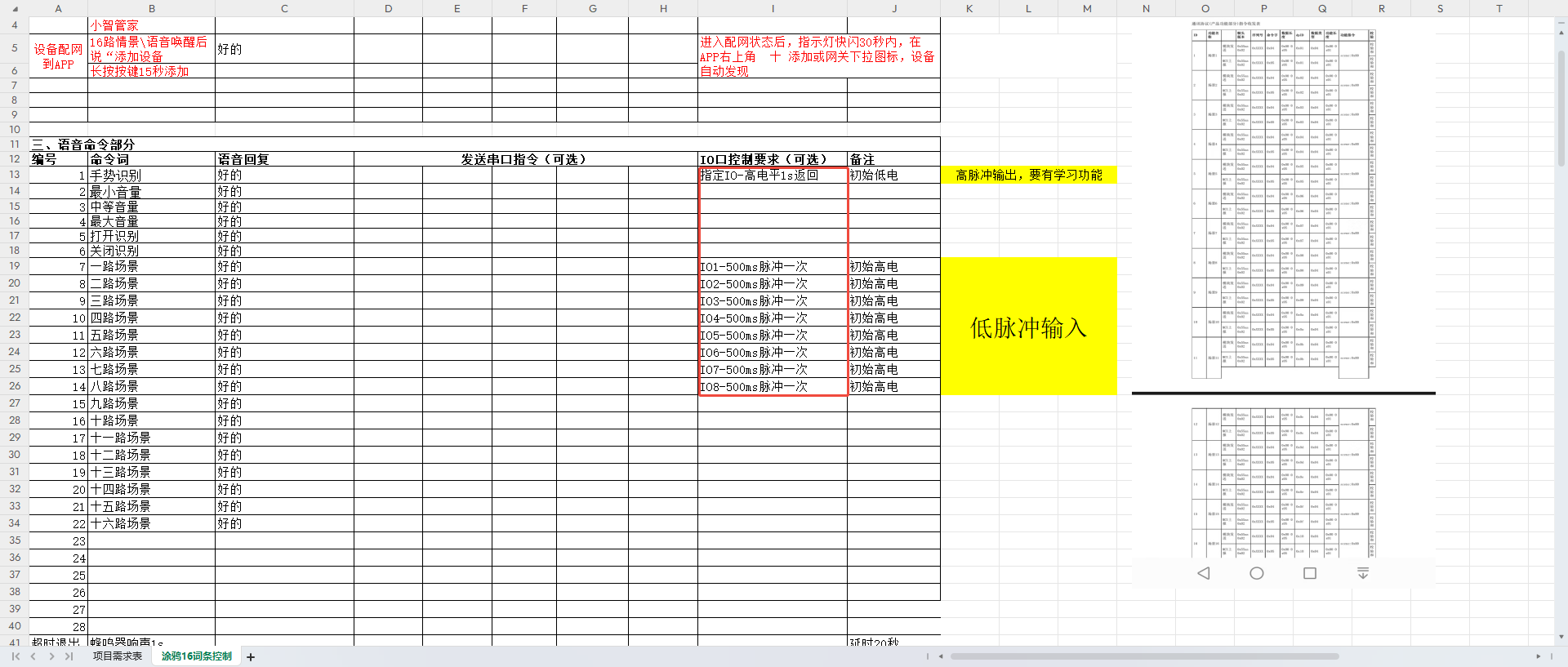

播报驱动指令按照1~18的顺序进行分组排序：

• 模式1~6：播报1-6对应模式相关的语音指令
• 开关7~12：播报7-12对应开关控制相关的语音指令
• 开关倒计时13~18：播报13-18对应倒计时功能相关的语音指令

IO口控制要求：

• IO10-IO8：支持脉冲输出时间配置（如500ms）

• 输出类型：

  • 高脉冲输出（需要学习功能）
  • 低脉冲输入

  • 初始状态：

  • 初始低电

  • 初始高电

关于默认播报音：

• 播报音的具体用途需要根据实际应用场景确定
• 驱动指令通过涂鸦的一键执行调用串口码
• 执行的是自定义的文字转语音内容

注意事项：

• 总共可调用10只IO脚进行控制
• 播报内容需要根据实际应用需求自定义
• 配置时注意IO口的初始电平状态

播报驱动指令与自定义语音如何匹配？¶

问题描述：

需要了解如何将自定义的语音播报与驱动指令进行匹配，并确认播报音频的用途和配置方式。

解决方案：

播报指令与驱动指令的映射关系：

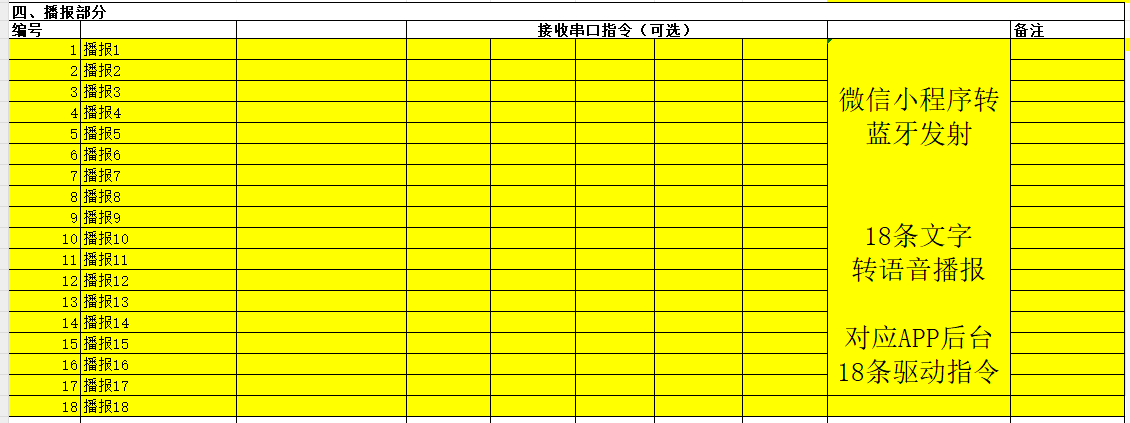

• 播报1-9：对应微信小程序转蓝牙发射的18条文字转语音播报
• 播报10-18：对应APP后台的18条驱动指令

配置机制：

• 驱动指令：涂鸦平台的一键执行功能调用对应的串口码
• 播报内容：执行的是自定义的文字转语音（文件栈）
• 数量对应：18条驱动指令对应18条自定义文字转语音

配置流程：

1. 定义播报内容：根据需求自定义18条播报文本
2. 生成语音文件：将文本转换为语音文件
3. 配置驱动指令：在APP后台设置对应的18条驱动指令
4. 建立映射关系：将播报编号与驱动指令一一对应

注意事项：

• 测试阶段可以先使用临时播报音频进行验证
• 后续可以根据实际需求修改播报内容
• 确保播报编号与驱动指令编号严格对应

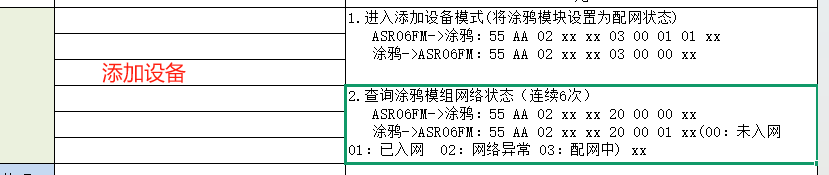

涂鸦模组网络状态查询为什么需要连续发送6次？¶

问题描述：

在添加设备过程中，系统会连续6次发送查询指令检查涂鸦模组的网络状态，询问是否可以改为只发送一次。

解决方案：

连续查询的必要性：

连续6次查询涂鸦模组网络状态是系统设计的刚需要求，不能简化为单次查询。

网络状态编码说明：

• 01：已入网
• 02：网络异常
• 03：配网中
• 00：未入网

查询机制：

1. 触发时机：设备进入配网模式后自动启动
2. 查询频率：连续发送6次查询指令
3. 查询方向：ASR06FM → 涂鸦模组
4. 目的：确保获取到准确、稳定的网络状态

技术原因：

• 网络稳定性：无线网络状态可能快速变化，多次查询确保准确性
• 通信可靠性：避免单次查询因通信失败导致状态误判
• 同步机制：确保主控与模组之间的状态同步

注意事项：

• 连续6次查询是底层协议的固定要求，不建议修改
• 如需了解具体实现细节，需要咨询固件开发工程师
• 系统会在获取到有效状态后进行相应处理

大模型模块如何通过网络配网？¶

问题描述：

需要了解大模型模块的Wi-Fi和蓝牙是通过什么方式触发添加到网络的。

解决方案：

大模型模块采用蓝牙配网的方式添加到网络。

配网流程：

1. 启动配网模式：

   • 模块上电后自动进入待配网状态
   • 或通过特定指令触发配网模式

2. 蓝牙连接建立：

   • 手机APP通过蓝牙搜索并连接模块
   • 建立蓝牙通信链路

3. 网络信息传输：

   • 通过蓝牙通道传输Wi-Fi网络信息
   • 包括SSID、密码等认证信息

4. 网络连接：

   • 模块接收网络信息后连接Wi-Fi
   • 成功后返回连接状态确认

技术特点：

• 便捷性：用户无需通过串口或其他方式配置网络
• 安全性：蓝牙近距离传输，确保信息安全
• 通用性：支持主流的Wi-Fi网络加密方式

注意事项：

• 配网前确保手机蓝牙已开启
• 配网过程中手机与模块距离不宜过远
• 网络信息传输需要时间，请耐心等待连接确认

如何配置大量参数控制多个命令的开关状态？¶

问题描述：

需要通过串口发送128个字节的数据，控制128个命令的开启与关闭状态，不确定配置方法是否正确。

解决方案：

可以通过配置多个输入参数来实现对大量命令的控制：

1. 参数配置方法

• 添加128个参数（如Floor1-Floor128）
• 每个参数类型设置为char（1字节）
• 测试值可设置为任意值（仅用于测试）

2. 控制逻辑实现

每个参数对应一个命令的开关状态：

• 参数值为非0：命令开启
• 参数值为0：命令关闭

3. 测试值说明

测试值的作用：

• 生成测试消息：系统根据配置生成格式化的测试数据
• 不影响实际触发：实际运行时以接收到的串口数据为准
• 方便调试验证：用于测试配置的正确性

4. 数据格式示例

串口发送数据格式：

[字节1][字节2]...[字节128]
    0      1          127/128

注意事项：

• 测试值在实际使用中没有意义，仅用于生成测试消息
• 确保参数数量与需要控制的命令数量一致
• 大量参数配置时建议分批保存，避免配置丢失
• 实际应用中严格按照约定的数据格式发送串口数据

SU-03T串口输入格式中的16进制数据如何配置？¶

问题描述：

在SU-03T模块的串口输入配置中，需要在"输入字符"字段填写16进制数据（如2B 4F 4B），不确定如何正确配置。

解决方案：

1. 配置界面说明

串口输入格式配置界面包含以下要素：

• 行为：定义该配置关联的行为名称
• 触发方式：选择"串口输入"
• 选择串口：指定监听的串口（如UART1_RX）
• 消息编号：用于区分不同消息类型的编号
• 输入参数：配置具体的参数规则

2. 16进制数据格式填写

对于输入字符的16进制数据（如2B 4F 4B）：

• 格式要求：

  • 使用空格分隔的16进制值
  • 每个值为2位十六进制数（00-FF）
  • 示例：2B 4F 4B

• 实际表示：

  • 2B = ASCII字符 '+'
  • 4F = ASCII字符 'O'
  • 4B = ASCII字符 'K'
  • 组合起来为 "+OK"

3. 配置步骤

1. 在平台中创建串口输入触发
2. 选择对应的串口（UART1_RX）
3. 设置消息编号（如1）

4. 在输入参数区域配置：

   • 参数名：自定义名称
   • 类型：选择合适的数据类型
   • 测试值：用于生成测试消息

4. 数据接收验证

系统会根据配置自动识别数据格式：

• 支持固定字节格式检测
• 可以配置特定字符序列作为触发条件
• 测试功能帮助验证配置正确性

注意事项：

• 16进制值不区分大小写
• 确保数据格式与发送端一致
• 建议使用示波器或串口调试助手验证实际数据
• 可参考案例演示视频了解详细配置方法

相关资源：

SU-03T案例演示(串口收发) - 详细的串口配置案例演示

串口输入触发后变量值一直是初始化值怎么办？¶

问题描述：

配置了串口输入触发，串口数据格式正确且能正常发送，但接收到的变量值始终显示为初始化的默认值（如0），无法获取到串口传输的实际数据。

解决方案：

1. 问题原因分析

该问题通常是由于配置错误导致的：

• 错误配置：在控制详情中使用了"变量设置"操作，方式选择"参数"，但参数名填写不正确
• 正确配置：应该使用"参数赋给变量"操作，将串口接收的参数直接赋值给目标变量

2. 正确配置步骤

步骤1：配置串口输入触发

1. 在平台中创建串口输入触发行为
2. 选择串口（如UART1_RX）
3. 设置消息编号
4. 配置输入参数（如temp、humi等）

步骤2：添加"参数赋给变量"操作

在控制详情中：

1. 点击"添加控制"
2. 操作类型选择："参数赋给变量"（注意：不是"变量设置"）
3. 选择参数：选择串口输入中定义的参数（如temp）
4. 目标变量：选择或创建要赋值的变量（如temp_data）

步骤3：验证配置

1. 使用测试消息或串口助手发送数据
2. 格式：AA 55 [消息ID] [参数值] 55 AA
3. 观察变量值是否正确更新

3. 常见错误对比

4. 配置示例

假设串口数据格式为：AA 55 01 1E 55 AA（其中01是消息ID，1E是温度值30）

串口输入配置： - 触发方式：串口输入 - 选择串口：UART1_RX - 消息编号：1 - 输入参数：temp（类型int，测试值30）

控制详情配置： - 操作：参数赋给变量 - 参数：temp - 目标变量：temp_data

注意事项：

• "参数赋给变量"与"变量设置"是两个不同的操作
• "参数赋给变量"专门用于将串口参数传递给变量
• 配置后需生成并烧录新固件才能生效
• 可参考官方教程：CI-03T串口教程

串口输入配置正确但无法触发怎么办？¶

问题描述：

串口输入触发已经配置完成，参数设置正确，但发送串口数据后无法触发语音模块执行相应动作。

可能原因：

1. 硬件连接问题
2. TX/RX引脚未正确交叉连接（模块RX连接到发送设备TX，模块TX连接到发送设备RX）
3. GND未共地，导致电平参考不一致

4. 引脚配置错误，使用了错误的UART通道

5. 数据格式问题

6. 发送的数据格式与配置不符
7. 消息编号（Message ID）不匹配

8. 帧头帧尾格式错误

9. 固件未更新

10. 修改配置后未重新生成固件
11. 新固件未烧录到模块
12. 模块未重新上电生效

排查步骤：

1. 验证硬件连接
2. 确认TX/RX交叉连接正确
3. 确认GND已连接

4. 使用万用表测试引脚电平

5. 验证串口数据格式

6. 使用串口调试助手发送测试消息
7. 确认格式为：AA 55 [消息ID] [参数] 55 AA

8. 消息ID必须与平台配置的完全一致

9. 检查固件状态

10. 确认已重新生成并烧录固件
11. 模块重新上电后再测试
12. 查看串口日志确认是否收到数据

注意事项：

• 不同模块的UART引脚定义不同，需参考对应模块的规格书
• 串口通信参数（波特率、数据位、停止位）必须与配置一致
• 部分模块的UART0用于烧录和日志，建议使用UART1进行业务通信

Serial串口接收到的数据有时是0xFF是什么原因？¶

问题描述：

通过串口接收数据时，接收到的数据偶尔会出现0xFF错误值，而非实际发送的数据。

可能原因：

1. 线路问题
2. 串口线路连接松动
3. TX/RX引脚接触不良

4. GND未连接或接触不良

5. 波特率不匹配

6. 发送端和接收端波特率设置不一致

7. 时钟误差导致数据采样错误

8. 电平问题

9. 3.3V/5V电平不匹配
10. 电平转换芯片故障

11. 线路过长导致信号衰减

12. 干扰问题

13. 电磁干扰导致信号畸变
14. 电源纹波干扰
15. 长距离传输无屏蔽

排查步骤：

1. 检查硬件连接
2. 确认TX/RX交叉连接正确
3. 确认GND连接良好

4. 检查杜邦线或连接器是否松动

5. 验证串口参数

6. 确认波特率设置一致（常用9600、115200）
7. 确认数据位、停止位、校验位设置

8. 使用示波器或逻辑分析仪观察信号波形

9. 测试环境

10. 缩短连接线长度进行测试
11. 使用屏蔽线
12. 单独供电避免共地干扰

注意事项：

• TTL串口建议传输距离不超过1-2米
• 0xFF在UART空闲时是线路高电平状态，可能表示无数据或线路问题
• 如需长距离传输，建议使用RS232或RS485转换
