变量控制配置¶

问题描述¶

已定义变量（如LED、MEN、CHAUNG），但不清楚如何通过语音指令来控制这些变量的值，实现通过语音调节设备参数。

解决方案¶

1. 变量控制的作用¶

变量控制用于：

状态管理：记录设备的开关状态
参数调节：动态改变设备参数
逻辑控制：实现复杂的控制逻辑
数据传递：在不同命令间传递信息

2. 配置步骤详解¶

步骤1：定义变量

进入"变量定义"页面
添加新变量，设置：
- 变量名：符合C语言命名规则
- 类型：int、char、double等
- 默认值：初始状态值
- 备注：说明变量用途

示例变量：

LED（int）：开关灯状态，0=关，1=开
MEN（int）：开关门状态，0=关，1=开
CHAUNG（int）：开关窗状态，0=关，1=开

步骤2：关联命令词

在"命令词自定义"页面：

选择或新建命令词（如"开灯"）
在控制详情中添加动作
选择控制方式为"变量设置"

步骤3：配置变量操作

在"添加控制"弹窗中设置：

变量：选择要控制的变量（如LED）
操作：选择操作类型
- 赋值：设置变量为固定值
- 加：变量值增加指定值
- 减：变量值减少指定值
- 乘：变量值乘以指定值
- 除：变量值除以指定值
方式：设置值的方式
- 固定值：输入具体数值
- 变量值：引用其他变量的值
- 表达式：使用数学表达式

3. 实际配置示例¶

示例1：开关灯控制

// 开灯命令
void turn_on_light() {
    // 设置LED变量为1
    set_variable("LED", 1);

    // 同时控制GPIO
    set_gpio(LIGHT_PIN, HIGH);
}

// 关灯命令
void turn_off_light() {
    // 设置LED变量为0
    set_variable("LED", 0);

    // 同时控制GPIO
    set_gpio(LIGHT_PIN, LOW);
}

示例2：数值调节

// 增加亮度
void increase_brightness() {
    // 亮度变量加10
    variable_add("brightness", 10);

    // 限制最大值
    if (get_variable("brightness") > 100) {
        set_variable("brightness", 100);
    }
}

// 设置具体亮度
void set_brightness(int level) {
    // 直接赋值
    set_variable("brightness", level);
}

示例3：复合控制

// 开门并开灯
void open_door_and_light() {
    // 同时设置多个变量
    set_variable("MEN", 1);      // 开门
    set_variable("LED", 1);      // 开灯
    set_variable("CHAUNG", 0);    // 关窗

    // 执行相应动作
    play_tts("已开门并开灯");
}

4. 控制界面操作¶

添加变量控制动作：

在"控制详情"页面点击"添加控制"
选择"变量设置"类型
配置各选项：
- 选择已定义的变量
- 选择操作类型（赋值/加/减等）
- 设置操作值或表达式

常用操作类型说明：

操作类型	说明	示例
赋值	将变量设为指定值	LED = 1
加	变量值增加	count = count + 1
减	变量值减少	brightness = brightness - 10
乘	变量值倍增	speed = speed * 2
除	变量值缩小	speed = speed / 2

5. 高级应用¶

条件判断结合变量：

// 智能开关控制
void smart_switch() {
    // 检查多个变量状态
    if (get_variable("MEN") == 1 && get_variable("LED") == 0) {
        // 门开且灯未开时自动开灯
        set_variable("LED", 1);
        set_gpio(LIGHT_PIN, HIGH);
        play_tts("检测到开门，已自动开灯");
    }
}

变量作为参数：

// 通用控制函数
void control_device(String device, int state) {
    if (device == "light") {
        set_variable("LED", state);
    } else if (device == "door") {
        set_variable("MEN", state);
    } else if (device == "window") {
        set_variable("CHAUNG", state);
    }
}

注意事项¶

变量命名规范：使用有意义的英文名或拼音
类型匹配：操作时注意变量的数据类型
范围检查：设置值前检查是否在有效范围内
状态同步：变量状态与实际硬件状态要保持一致
调试技巧：通过串口输出变量值，便于调试

常见问题¶

Q：为什么设置变量后设备没反应？ A：检查是否同时添加了GPIO控制动作，变量仅记录状态。

Q：变量值能显示出来吗？ A：可以通过串口输出或TTS播报变量值。

Q：如何查看当前变量值？ A：在调试模式下通过串口监视，或添加查询命令。

6. 特殊应用：互锁开关实现¶

问题描述：

需要实现两个或多个开关的互锁功能，即打开其中一个开关时，自动关闭其他开关。

解决方案：

1. 使用变量实现互锁

定义状态变量记录当前开关状态：

switch_state：记录当前激活的开关编号
switch_1、switch_2、switch_3：各开关状态

2. 配置步骤

步骤1：定义变量

int switch_state = 0;    // 0=无开关激活，1=开关1，2=开关2
int switch_1 = 0;       // 开关1状态
int switch_2 = 0;       // 开关2状态

步骤2：配置开关命令每个开关命令需要：

设置自身状态为1
检查其他开关状态
关闭其他激活的开关
更新switch_state

3. 实现逻辑示例

// 开关1命令
void switch_on_1() {
    // 检查开关2是否激活
    if (switch_2 == 1) {
        // 关闭开关2
        set_variable("switch_2", 0);
        control_gpio(SWITCH_2_PIN, LOW);
        play_tts("已关闭开关2");
    }

    // 打开开关1
    set_variable("switch_1", 1);
    set_variable("switch_state", 1);
    control_gpio(SWITCH_1_PIN, HIGH);
    play_tts("已打开开关1");
}

// 开关2命令
void switch_on_2() {
    // 检查开关1是否激活
    if (switch_1 == 1) {
        // 关闭开关1
        set_variable("switch_1", 0);
        control_gpio(SWITCH_1_PIN, LOW);
        play_tts("已关闭开关1");
    }

    // 打开开关2
    set_variable("switch_2", 1);
    set_variable("switch_state", 2);
    control_gpio(SWITCH_2_PIN, HIGH);
    play_tts("已打开开关2");
}

4. 平台配置方法

为每个开关命令添加多个控制动作：
- 变量赋值：设置当前开关状态为1
- 条件判断：检查其他开关状态
- 变量赋值：关闭其他开关状态
- GPIO控制：执行实际的开关动作
使用附加条件：
- 在关闭其他开关时添加条件
- 条件：其他开关状态为1时才执行

注意事项：

互锁逻辑需要预先定义所有相关变量
建议添加语音反馈，提示当前状态变化
可以扩展到多个开关的互锁
测试时验证所有开关组合

变量定义界面控制详情配置添加变量控制

串口参数如何赋值给变量？¶

问题描述：

在串口触发场景下，需要判断接收到的串口参数（如v1, v2, v3）是否为期望值，并将这些参数用于后续逻辑处理。

解决方案：

1. 参数赋值给变量

在串口触发配置后，添加"参数赋给变量"操作：

进入控制详情
- 选择串口触发行为
- 点击"添加后续操作"
配置参数赋值
- 操作类型：选择"参数赋给变量"
- 选择参数：v1、v2或v3
- 目标变量：创建或选择已定义的变量
- 确认保存配置

2. 变量定义

在"变量定义"页面创建所需变量：

变量名：serial_v1
类型  ：int
默认值：0

变量名：serial_v2
类型  ：int
默认值：0

变量名：serial_v3
类型  ：int
默认值：0

3. 条件判断配置

在后续控制逻辑中使用变量进行条件判断：

添加条件判断
- 触发方式：选择"值变化"
- 判断对象：选择已赋值的变量
- 设置判断条件：如等于、大于、小于
配置执行动作
- 满足条件时执行的动作
- 不满足条件时执行的动作

4. 完整配置流程

串口接收 → 参数提取 → 赋值给变量 → 条件判断 → 执行动作

示例应用：

串口数据：AA 55 01 02 03 FF
参数解析：v1=0x01, v2=0x02, v3=0x03
变量赋值：serial_v1=1, serial_v2=2, serial_v3=3
条件判断：如果serial_v1==1且serial_v2==2
执行动作：GPIO_A2 = 高电平

注意事项：

每个串口参数需要单独赋值给对应的变量
变量类型要与参数类型匹配
条件判断要在参数赋值之后进行
可以参考平台提供的视频教程进行操作

相关教程：

平台提供变量控制配置视频教程
搜索关键词：串口参数赋值变量

串口参数如何赋值给变量？¶

问题描述：

在串口触发场景下，需要判断接收到的串口参数（如v1, v2, v3）是否为期望值，并将这些参数用于后续逻辑处理。

解决方案：

1. 参数赋值给变量

在串口触发配置后，添加"参数赋给变量"操作：

进入控制详情
- 选择串口触发行为
- 点击"添加后续操作"
配置参数赋值
- 操作类型：选择"参数赋给变量"
- 选择参数：v1、v2或v3
- 目标变量：创建或选择已定义的变量
- 确认保存配置

2. 变量定义

在"变量定义"页面创建所需变量：

变量名：serial_v1
类型  ：int
默认值：0

变量名：serial_v2
类型  ：int
默认值：0

变量名：serial_v3
类型  ：int
默认值：0

3. 条件判断配置

在后续控制逻辑中使用变量进行条件判断：

添加条件判断
- 触发方式：选择"值变化"
- 判断对象：选择已赋值的变量
- 设置判断条件：如等于、大于、小于
配置执行动作
- 满足条件时执行的动作
- 不满足条件时执行的动作

4. 完整配置流程

串口接收 → 参数提取 → 赋值给变量 → 条件判断 → 执行动作

示例应用：

串口数据：AA 55 01 02 03 FF
参数解析：v1=0x01, v2=0x02, v3=0x03
变量赋值：serial_v1=1, serial_v2=2, serial_v3=3
条件判断：如果serial_v1==1且serial_v2==2
执行动作：GPIO_A2 = 高电平

注意事项：

每个串口参数需要单独赋值给对应的变量
变量类型要与参数类型匹配
条件判断要在参数赋值之后进行
可以参考平台提供的视频教程进行操作

相关教程：

平台提供变量控制配置视频教程
搜索关键词：串口参数赋值变量

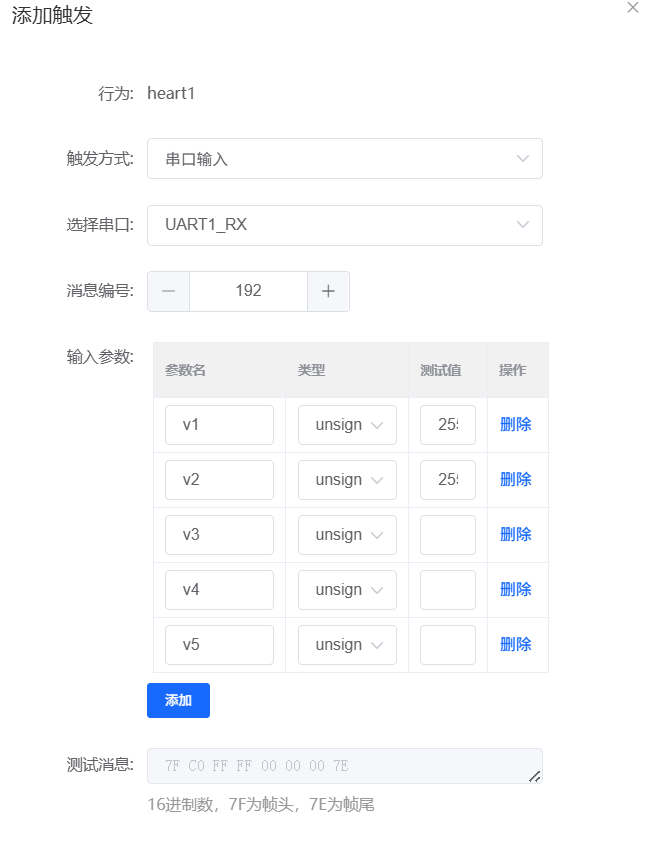

串口触发配置界面

小程序连接后如何自动上报数据？¶

问题描述：

希望在小程序连接上后，模块能够自动发送一次指定的端口状态和数据，以确保小程序断开重连后仍能显示正确的状态和数据。

解决方案：

1. 触发方式说明

当前平台的触发机制：

WiFi连接上网络：可作为触发条件
小程序连接：暂不支持作为直接触发条件
事件触发：基于特定事件执行动作

2. 替代实现方案

由于小程序连接不能直接触发，可采用以下方法：

方法一：使用定时上报

配置定时器
- 设置触发方式为"定时器"
- 配合适的时间间隔（如5-10秒）
- 定时执行状态上报动作
上报数据内容
- 端口状态（GPIO输入/输出状态）
- 变量当前值
- 传感器数据等

方法二：变量变化触发

配置值变化触发
- 选择关键状态变量
- 设置触发条件为"值变化"
- 变量变化时自动上报
适用场景
- 设备状态改变时
- 参数调整后
- 外部事件触发后

3. 实施步骤

创建上报变量
- 在变量定义中创建状态变量
- 设置初始值
- 确保变量名清晰易懂
配置触发动作
- 选择合适的触发方式
- 添加"变量设置"或"串口输出"动作
- 配置要上报的数据
小程序端显示
- 确保小程序控件绑定对应变量
- 验证数据是否能正常显示
- 测试断线重连场景

注意事项：

小程序连接事件目前平台不支持，需要使用其他触发方式
定时上报会占用一定的网络资源，需合理设置时间间隔
建议结合实际业务需求选择合适的触发机制
测试时注意观察数据上报的实时性和准确性
