WiFi模组 JX-12F¶

快速规格一览¶

定位与适用场景¶

• 定位：WiFi+BLE 双模无线模组，适合 IoT 应用开发
• 适用场景：联网、云端控制、数据上报
• 云端：默认对接智能公元平台，可扩展到自有云端

模组概述¶

JX-12F 是一款基于 WiFi+BLE 单芯片 SoC 为主控的无线模组，可满足低功耗和高性能的 IoT 应用开发。核心处理器 JX-1001 集成了 2.4G Wi-Fi (802.11b/g/n) 和 BLE 5.0 的基带及 MAC 设计。微控制器子系统包含一个低功耗的 32 位 RISC CPU，高速缓存和存储器。具有先进的电源管理单元，支持多种低功耗模式。

官方资料下载¶

硬件设计指南¶

天线设计与切换¶

JX-12F 支持板载天线和外接天线的切换功能，可通过更改一颗电容来实现天线模式切换：

• 天线布局要求：

  • 避开金属件至少 15 mm
  • 预留 π 匹配网络
  • 天线切换通过更改特定电容值实现

其他硬件设计要点¶

1. 电源：预留 500 mA 峰值，增加 TVS 与 LC 滤波。
2. 接口：将 UART 下载脚暴露为测试点，GPIO 根据应用映射。
3. 参考设计：参考开发手册中的原理图与PCB设计指南。

JX-12F能否实现小程序联网控制？¶

问题描述：

需要使用JX-12F模块实现小程序联网控制功能。

解决方案：

JX-12F完全支持小程序联网控制，具有以下优势：

1. WiFi+BLE双模支持：

   • WiFi：负责与云端和小程序通信
   • BLE：支持近距离配置和调试
   • 自动切换最优连接方式

2. 云端对接能力：

   • 默认对接智能公元平台
   • 可扩展到自有云服务器
   • 支持MQTT/HTTP等协议
   • 提供API接口文档

3. 小程序集成方案：

   • 通过WebSocket实时通信
   • 支持设备状态上报
   • 远程控制指令下发
   • 消息加密传输

实现步骤：

1. 云端配置：

   • 在智能公元平台创建设备
   • 配置设备ID和密钥
   • 定义控制指令和数据格式

2. 小程序开发：

   • 集成智能公元SDK
   • 或使用标准HTTP API
   • 实现用户认证和设备绑定

3. 设备端开发：

   • 使用JX-12F开发包
   • 配置WiFi自动连接
   • 实现指令解析和执行

应用场景：

• 智能家居控制（灯光、电器等）
• 环境监测（温湿度、空气质量）
• 远程配置和OTA升级
• 数据可视化和历史记录

技术特点：

• 低功耗设计，适合电池供电
• 快速联网（2秒内连接）
• 稳定可靠，支持断线重连
• 开发资源丰富，有完整SDK

注意事项：

• 需要注册智能公元平台账号
• 小程序需要企业资质认证
• 确保网络环境支持2.4GHz WiFi
• 考虑数据安全和隐私保护

开发环境与工具准备¶

• 开发包下载 - 包含SDK、示例代码、配置工具
• 烧录资料 - 烧录软件与驱动
• 串口调试助手（3.3V电平）
• 智能公元平台账号（用于云端对接）

固件烧录与升级指南¶

1. 参考烧录资料安装驱动和烧录工具。
2. 按"BOOT+RESET"进入下载模式，配置串口与波特率。
3. 选择固件文件并烧录。
4. 烧录完成后复位，通过串口查看日志验证。
5. OTA：通过云平台上传固件、配置灰度策略、监控升级状态。

JX-12F下载引脚配置说明¶

问题描述：

JX-12F模块需要通过特定的引脚配置进入下载模式，了解正确的引脚定义和连接方法对固件烧录至关重要。

解决方案：

下载模式引脚配置：

1. 必需引脚说明

- **BOOT引脚**：

    - 功能：进入下载模式的关键引脚
    - 正常模式：高电平或悬空
    - 下载模式：低电平（接地）
    - 上电时需要保持低电平状态

- **RESET引脚**：

    - 功能：系统复位控制
    - 正常工作：高电平
    - 复位操作：低电平脉冲
    - 可通过按键或控制信号触发

- **UART通信引脚**：

    - **TX (发送)**：模块发送数据到烧录工具
    - **RX (接收)**：模块接收烧录工具的数据
    - **GND**：信号地，必须共地连接
    - **波特率**：通常使用115200 bps

2. 进入下载模式步骤

- **硬件连接**：

    1. 连接UART到USB转换器（TX→RX, RX→TX, GND→GND）
    2. 将BOOT引脚连接到GND
    3. 确保供电正常（3.3V）
    4. 准备RESET引脚的控制

- **操作序列**：

    1. 确保BOOT保持低电平
    2. 给模块上电或按RESET复位
    3. 模块进入下载模式
    4. 启动烧录工具进行识别
    5. 烧录完成后释放BOOT引脚
    6. 复位模块正常启动

3. 引脚位置参考

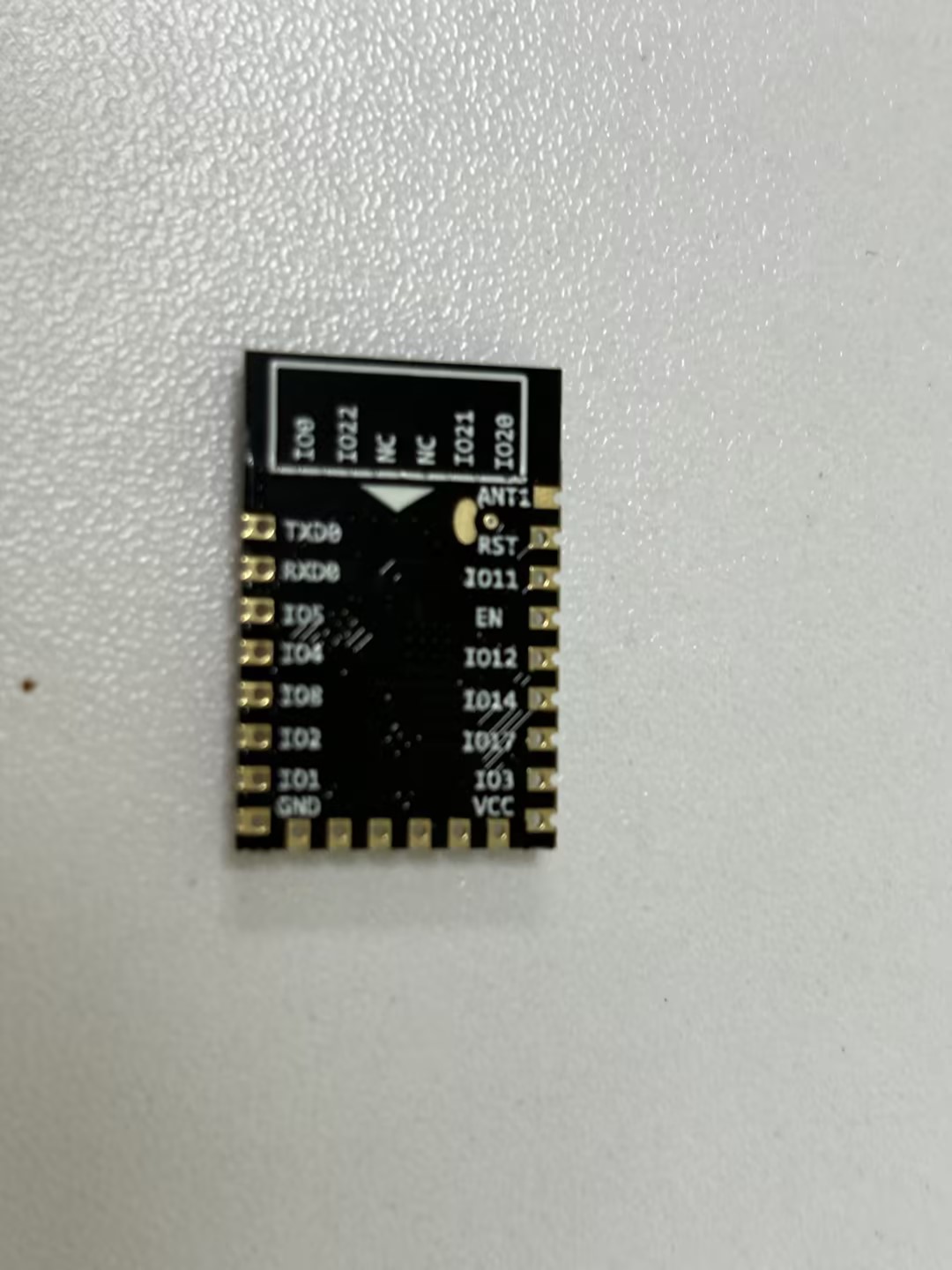

- **模块引脚布局**：

    - BOOT和RESET通常在模块边缘
    - UART引脚可能有多个复用选择
    - 查看丝印标识确认具体位置

- **开发板标识**：

    - 开发板通常有按键标注
    - BOOT按键：进入下载模式
    - RESET按键：系统复位
    - UART测试点：便于连接调试

4. 烧录工具配置

- **串口设置**：

    - 选择正确的COM端口
    - 波特率：115200
    - 数据位：8
    - 停止位：1
    - 校验位：无

- **烧录参数**：

    - 选择对应的固件文件
    - 确认文件完整性
    - 设置正确的地址偏移
    - 选择擦除方式

常见问题及解决：

1. 无法进入下载模式：

   • 检查BOOT引脚是否可靠接地
   • 确认复位时序正确
   • 测量引脚电平确认状态
   • 尝试延长低电平保持时间

2. 串口无响应：

   • 检查UART交叉连接（TX↔RX）
   • 确认波特率设置一致
   • 验证USB转串口驱动
   • 测试串口工具是否正常

3. 烧录失败：

   • 检查固件文件是否匹配
   • 确认供电稳定
   • 尝试降低波特率
   • 重新进入下载模式

注意事项：

• BOOT引脚必须在模块启动时保持低电平
• 烧录过程中不要断开连接
• 建议使用官方提供的烧录工具
• 保留原始固件备份
• 注意ESD防护，避免静电损坏

外设开发与应用指南¶

• GPIO/继电器控制：通过AT指令或SDK API控制GPIO状态。
• 串口透传：配置为透传模式，将模组作为WiFi桥接设备。
• 云端属性：在智能公元平台绑定设备模板，实现远程控制和数据上报。
• 与语音模组联动：通过 UART 与 CI/SU 系列语音模组协作，实现语音+联网功能。

详细示例请参考：参考例程

参考链接¶

JX-12F2开发板插入USB后亮灯但小程序搜索不到设备怎么办？¶

问题描述：

JX-12F2开发板插入USB口后，红灯和白灯亮起，但在微信小程序中搜索不到设备，点击搜索后立即显示错误。

解决方案：

问题分析：

JX-12F2开发板上电后指示灯状态说明：

• 红灯亮起：模块供电正常
• 白灯亮起：系统正在启动或初始化
• 搜索失败：可能是网络配置或固件问题

排查步骤：

1. 确认设备状态

   • 等待30秒让设备完全启动
   • 观察指示灯是否有变化
   • 正常启动后白灯会规律闪烁

2. 小程序搜索操作

   • 打开微信，搜索"智能公元"小程序
   • 确保手机蓝牙和定位权限已开启
   • 在小程序首页点击"+"添加设备

3. 搜索不到的可能原因

   • 设备未完全启动：需要等待更长时间
   • 网络环境问题：2.4GHz WiFi干扰
   • 小程序权限问题：蓝牙未开启
   • 固件版本问题：需要更新固件

解决方法：

1. 基础检查

   • 确认USB供电正常（5V）
   • 检查USB线缆是否完好
   • 尝试更换不同的USB端口

2. 重新启动设备

   • 断开USB连接
   • 等待10秒后重新连接
   • 等待指示灯稳定后再搜索

3. 网络环境优化

   • 靠近路由器增强信号
   • 避免金属遮挡物
   • 减少其他2.4GHz设备干扰

4. 权限设置检查

   • 进入手机设置→应用管理→微信
   • 开启蓝牙权限
   • 开启位置信息权限

5. 固件检查

   • 联系技术支持确认固件版本
   • 如需要，重新烧录最新固件
   • 确认WiFi功能已正确配置

注意事项：

• JX-12F2需要一定的启动时间，请耐心等待
• 小程序搜索时确保手机网络正常
• 如多次尝试仍失败，可尝试恢复出厂设置
• 开发阶段建议使用串口调试查看具体状态

硬件设计要点¶

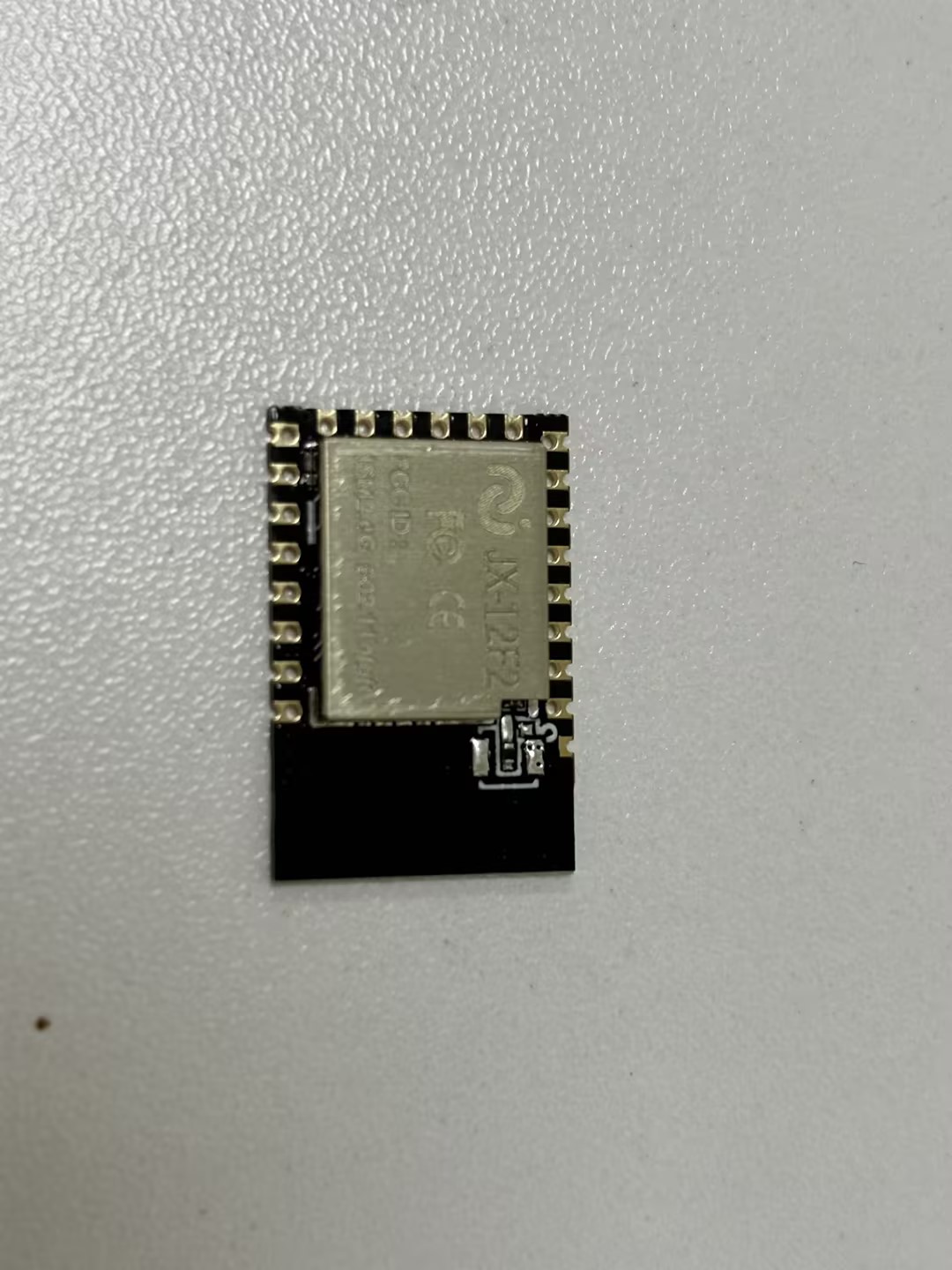

JX-12F2硬件设计注意事项¶

问题描述：

进行JX-12F2模块的硬件设计时，需要关注电源设计、启动模式控制和外围电路连接。

解决方案：

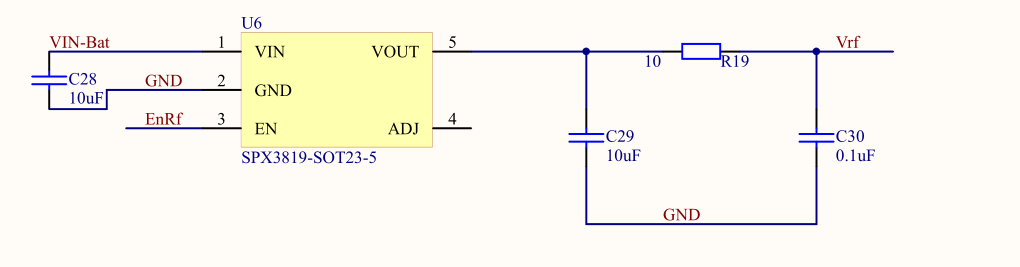

电源设计：

1. 供电要求：

   • 工作电压：3.3V
   • 峰值电流：可达300mA（WiFi发射时）
   • 推荐使用SPX3819或同等规格的LDO（500mA输出能力）

2. 电源电路优化：

   • 输入输出滤波电容必须配置
   • 建议使用10μF+0.1μF组合滤波

启动模式控制：

• 安装R20为烧录模式，安装R21为运行模式
• RST引脚：常规版本无电气功能，相关电路可省略

EN使能控制：

• 高电平：模块工作；低电平：模块关闭
• 适用于可穿戴设备的间歇工作场景

注意事项：

• 电源设计必须保证300mA的峰值电流供应
• 烧录和运行模式通过电阻选择，不要同时安装

功耗管理¶

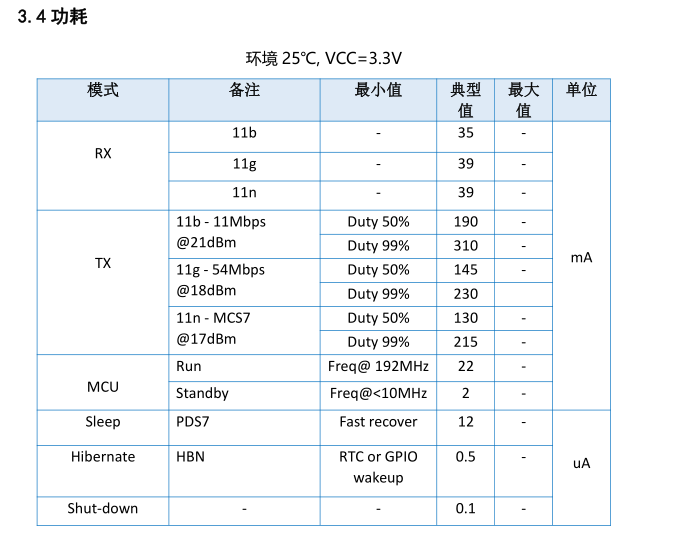

JX-12F2功耗特性分析¶

功耗数据参考：

可穿戴设备应用建议：

• 使用EN引脚控制模块开关
• 间歇工作：仅在需要时唤醒模块
• 独立的3.3V LDO供电（500mA能力）
